Nâng cấp cho khung gầm Oryx cho thi đấu

CẬP NHẬT: 7/3/2025 Tôi đã thêm các tệp fusion360 và step cho phần hậu, nếu ai đó muốn tùy biến và thực hiện các sửa đổi. Nếu bạn thực hiện các thay đổi, vui lòng tải lên dưới dạng bản phối lại (remix). Các tệp này không dành cho mục đích thương mại.

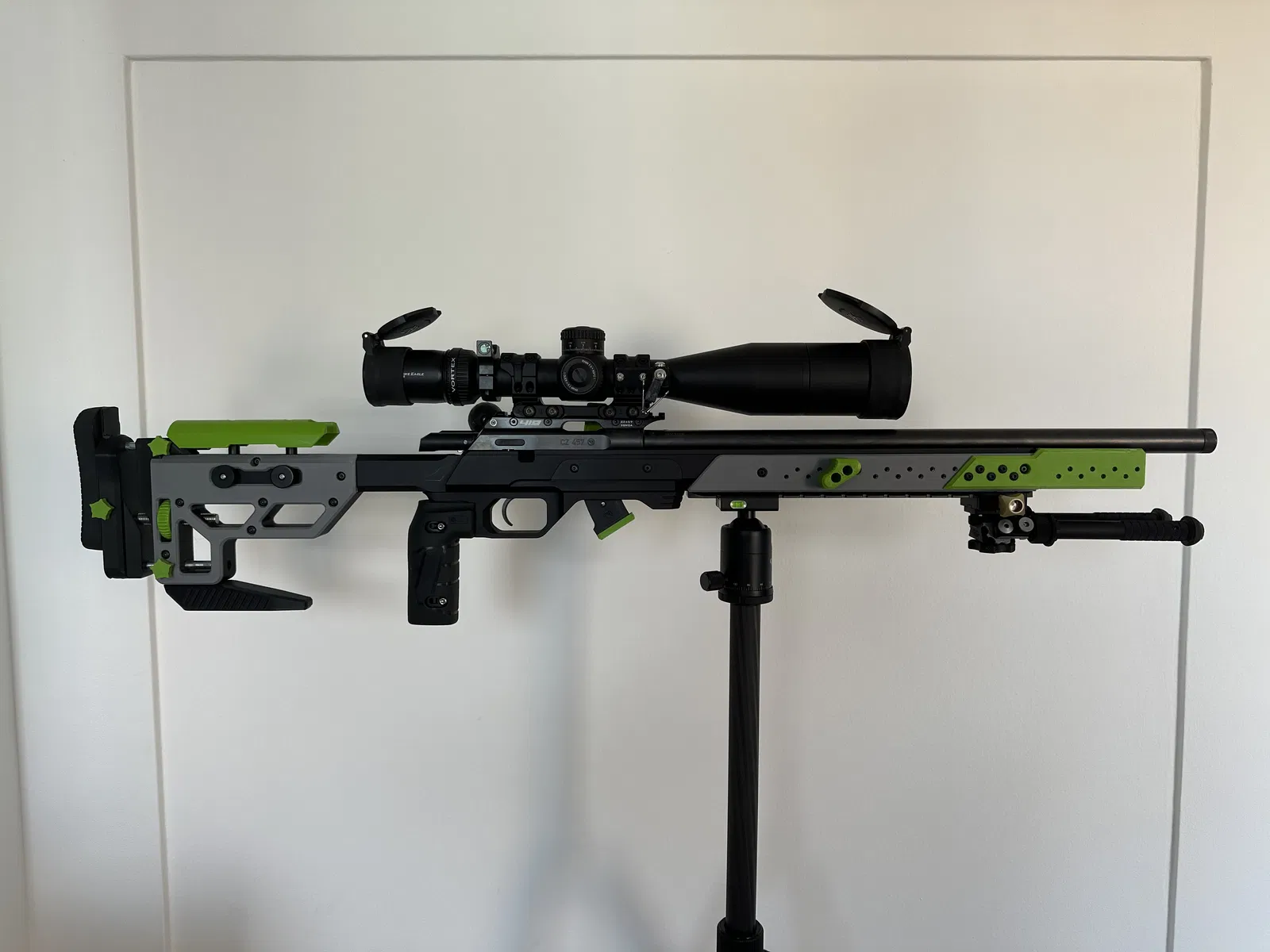

Ban đầu chỉ là một miếng đệm báng súng có thể điều chỉnh độ cao… Sau đó, nó dần dần phát triển thành con quái vật in 3D này. Về cơ bản, ngay khi tôi bắt đầu thêm nhiều bộ phận hơn, các bộ phận còn lại không thực sự khớp với phần còn lại của súng, vì vậy tôi đã thay thế tất cả các bộ phận nhựa nguyên bản. Bản độ này không làm thay đổi các bộ phận kim loại nguyên bản của khung gầm, đây là một trong những ràng buộc thiết kế của tôi.

Tất cả các bộ phận đều được in trên máy PRUSA MK3S+. Được thiết kế để phù hợp với cấu hình và theo cách không yêu cầu hỗ trợ.

Miễn trừ trách nhiệm: Đây không phải là một dự án "dễ dàng" và đòi hỏi nhiều phần cứng bổ sung, cũng như việc khoan và lắp ráp.

Các tính năng bổ sung so với nguyên bản:

• Miếng đệm báng súng có thể điều chỉnh độ cao (không cần dụng cụ)
• Điều chỉnh chiều dài kéo (không cần dụng cụ)
• Phần kê má dài hơn
• Nhiều vị trí gắn kết
• Trọng lượng phía trước để cân bằng súng khoảng 2 inch trước băng đạn
• Phối màu tùy chỉnh

Hướng dẫn in: Tôi đã in mọi thứ bằng đầu phun 0.6 và vật liệu PETG. Các vật liệu chịu nhiệt ổn định khác cũng sẽ tốt (ABS, ASA, sợi carbon, v.v.). Sử dụng nhiều lớp vỏ (tôi dùng 4 lớp) và 30% mật độ ruột (infill). Tôi nghĩ không tệp nào yêu cầu hỗ trợ, nhưng các lỗ có một lớp in đầy đủ cần được khoan ra.

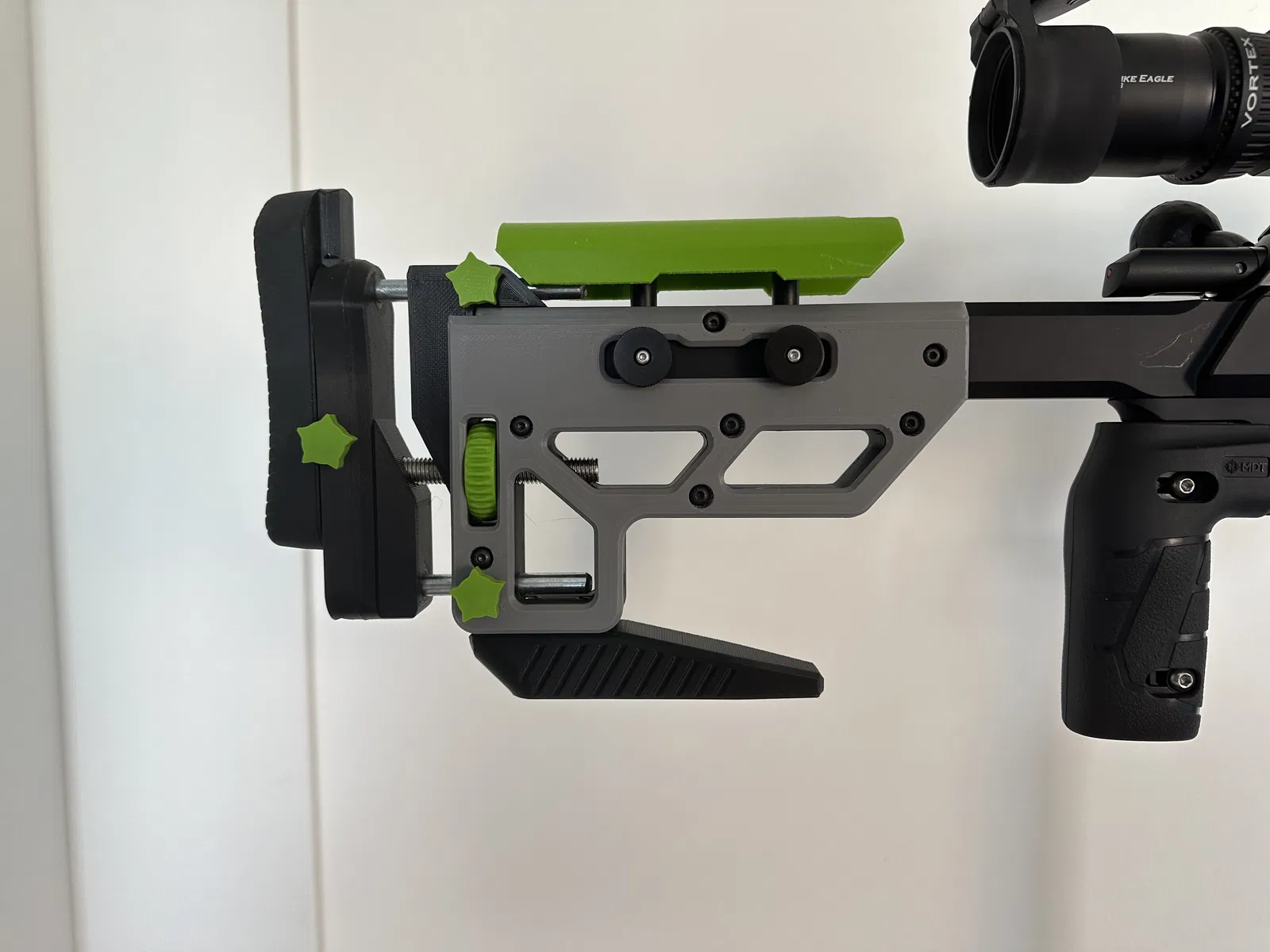

Báng súng: Phần giữa có hai đai ốc M5 được nhúng. Bạn cần tạm dừng quá trình in và thêm chúng, sau đó tiếp tục in. Nếu bạn muốn các núm điều chỉnh ở phía bên kia, bạn cần phản chiếu cả phần giữa và các tấm bên. Phần giữa có nhiều lỗ cho các tấm bên. Chúng cần được khoan và tiện ren cho các vít bạn sẽ sử dụng. Tôi đã sử dụng vít M4x10. Sử dụng các vít nguyên bản để gắn vào khung gầm. Hầu hết các lỗ khác có kích thước nhỏ hơn so với thiết kế (đặc biệt là những lỗ được in nằm ngang) để bạn có thể khoan chúng và làm cho chúng đẹp và tròn. Ở dưới cùng của phần giữa, có hai lỗ cho các đai ốc ren nóng M6 (để gắn bộ phận giữ túi).

Núm điều chỉnh có khía có một đai ốc M10 được nhúng. Tạm dừng quá trình in và lắp nó vào, sau đó hoàn thành quá trình in. Cuối cùng, làm sạch lỗ bằng mũi khoan 10mm.

Để điều chỉnh chiều dài kéo, tôi đã sử dụng 1 vít M10 ren hoàn toàn cho bộ điều chỉnh và sau đó là hai vít M8 chỉ có ren ở 25mm cuối cùng. Tôi đã cắt bỏ phần ren và chỉ giữ lại đầu lục giác và phần trơn của bu lông. Cắt theo độ dài mong muốn của bạn.

Quan trọng: chỉ có khoảng 4,5 mm không gian cho đầu bu lông lục giác (về độ dày). Hầu hết các bu lông sẽ dày hơn nhiều nên tôi đã mài đầu bu lông xuống độ dày cần thiết. Một trong các tệp là công cụ để làm điều này trên máy mài đai và giữ cho nó vuông góc.

Sau khi chuẩn bị bu lông, bạn cần dán phần kết nối và phần ổ cắm với nhau bằng keo hoặc dung môi hóa học. Tôi đã sử dụng keo PETG từ 3d gloop.

Tất cả các núm điều chỉnh là bu lông lục giác M5 với vỏ bọc ép khớp in 3D. Chúng có độ dài khác nhau để không nhô ra quá nhiều, tôi nghĩ tôi đã sử dụng M5x20 và sau đó rút ngắn chúng cho phù hợp.

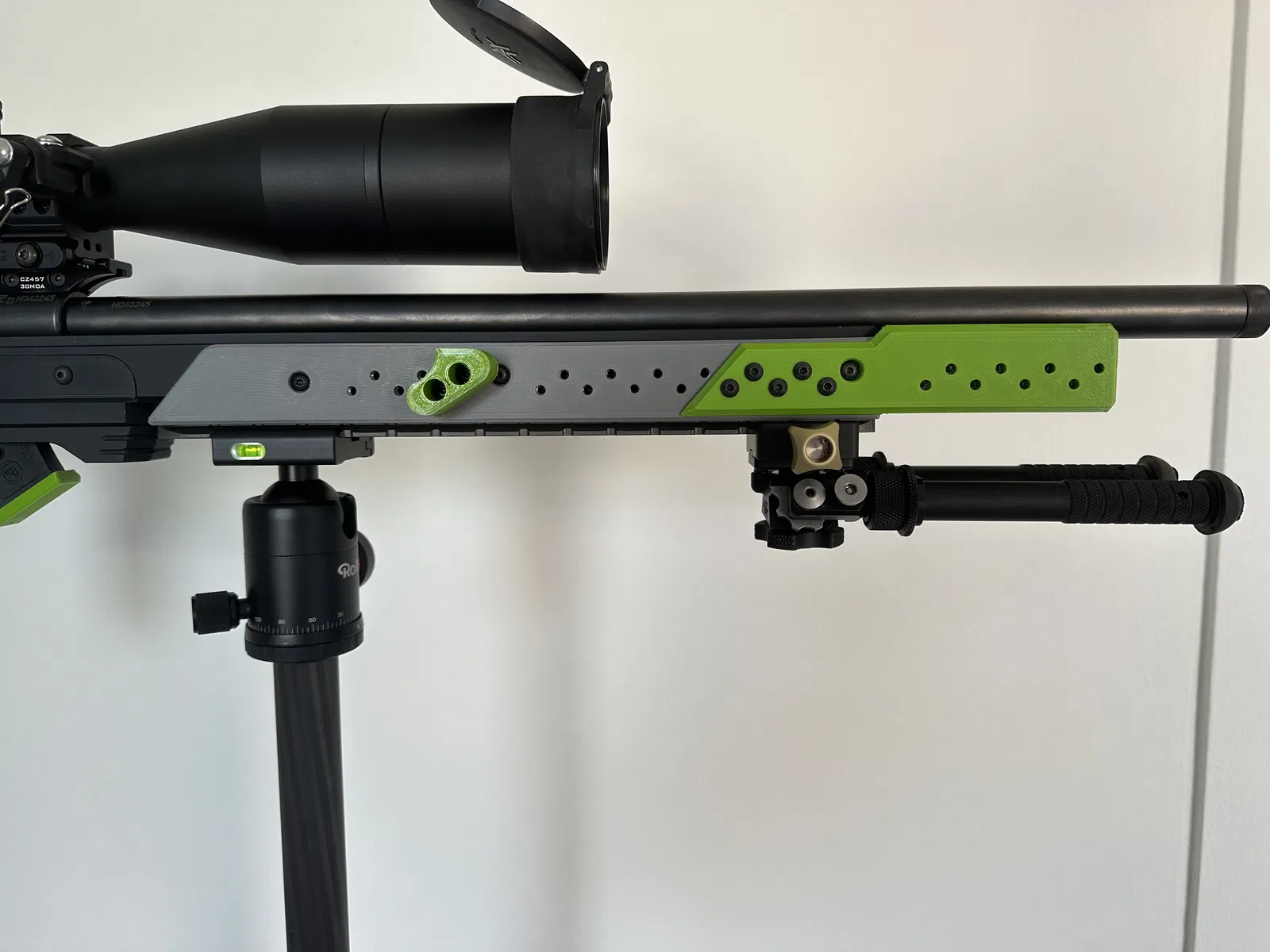

Phần đầu: Các tấm bên có dung sai khá chặt với khung gầm, nhưng vừa vặn. Có các đai ốc M4 được nhúng trong bản in, bạn cần tạm dừng quá trình in và thêm chúng, sau đó tiếp tục. Có hơn 20 đai ốc ở mỗi bên. Khi bạn tháo các tấm bên nguyên bản, có một lỗ bổ sung không có ren. In phần nhựa định hình và tiện ren cho nó, để bạn có thể vặn đầu nối vào súng.

Trọng lượng phía trước: In thành nhiều mảnh để có hướng in tốt nhất và độ bền tối đa. Một lần nữa, tôi đã sử dụng keo PETG 3d gloop để dán tất cả các mảnh lại với nhau. Tôi đã sử dụng máy in nhựa resin để in khuôn cho chì. Chì nặng khoảng 900 gram.

Lời cuối và tuyên bố miễn trừ trách nhiệm:

Dự án này đã tốn rất nhiều thời gian… :-) Thành thật mà nói, tôi thậm chí còn không muốn chia sẻ nó và đã nghĩ đến việc bán nó. có lẽ tôi vẫn sẽ làm, vì vậy vui lòng chỉ in và sử dụng cho bản thân hoặc bạn bè của bạn. Nếu bạn nghĩ ra các phụ kiện hay cho các ray phía trước, vui lòng chia sẻ chúng dưới dạng bản phối lại (remix), để những người khác (bao gồm cả tôi) cũng có thể tìm thấy chúng.

Ngoài ra, điều này hoàn toàn không liên quan đến MDT hoặc Oryx.
