Nắp lỗ extruder Ender 6 cho hệ thống Bowden đảo ngược

Lỗ đổ đầy extruder Ender 6 cho drive trực tiếp hoặc extruder được di chuyển. Được sửa đổi để bao gồm phù hợp cho ống Bowden ngược và cảm biến filament.

Phần cứng cần thiết:

• 1 x bộ nối M6.
• 1 x bu lông ốc M3x12
• 4 x bu lông ốc M3x10
• 4 x bu lông đầu hình nón M3x20 (để gắn cảm biến filament gốc).

Hướng dẫn:

1. Gắn tấm đổ đầy bằng các vít gốc.
2. Vít bộ nối vào giá đỡ bộ nối.

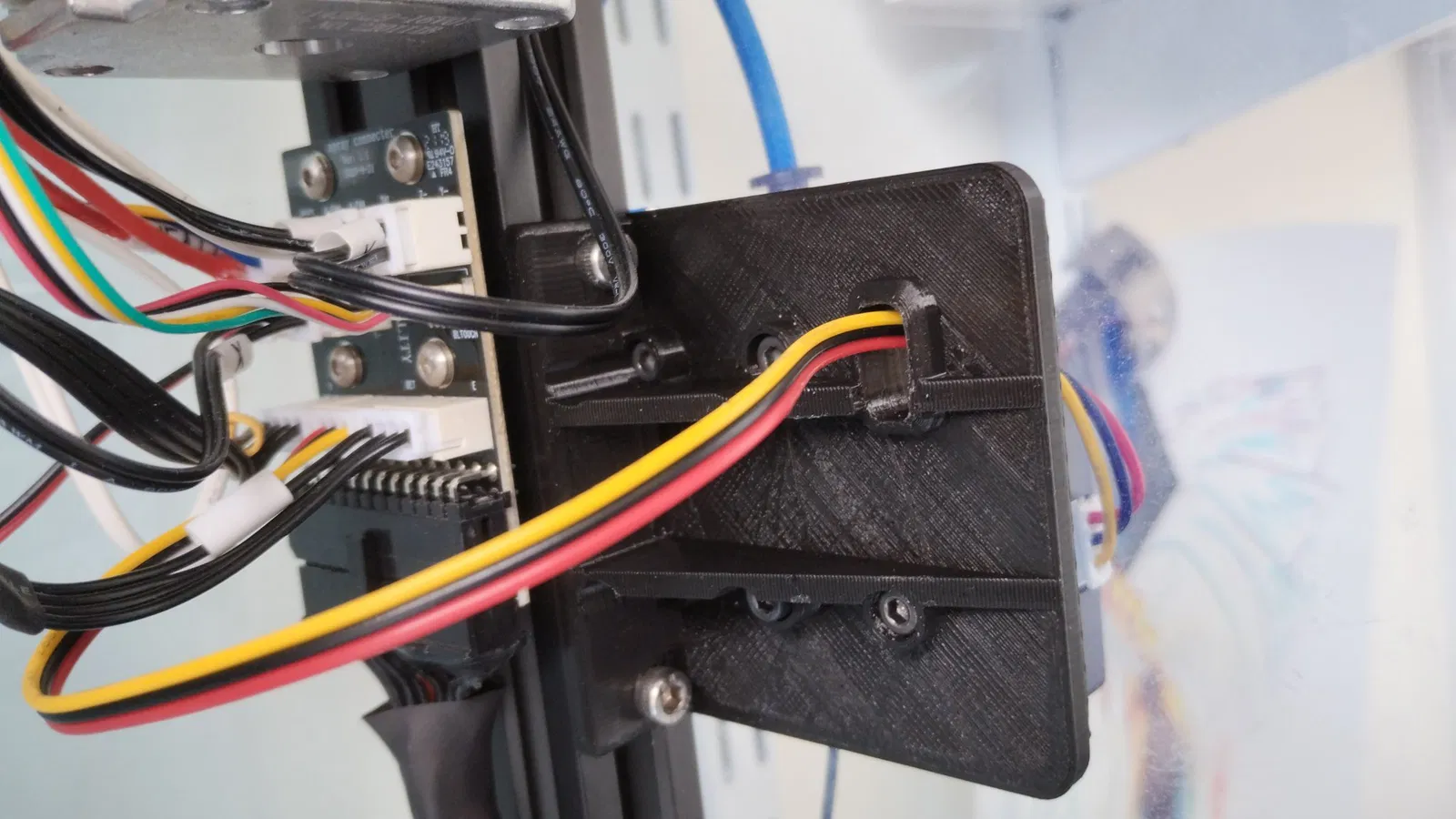

3. Gắn giá đỡ bộ nối lên tấm đổ đầy với lỗ hình nón ở dưới bằng 2 vít M3x10.
4. Sử dụng 2 vít M3x10 ở dưới cùng của tấm đổ đầy chỉ nhô ra 1mm so với tấm và M3x12 ở giữa chỉ ở mức tấm. Vít giá đỡ hướng dẫn với M3x10.

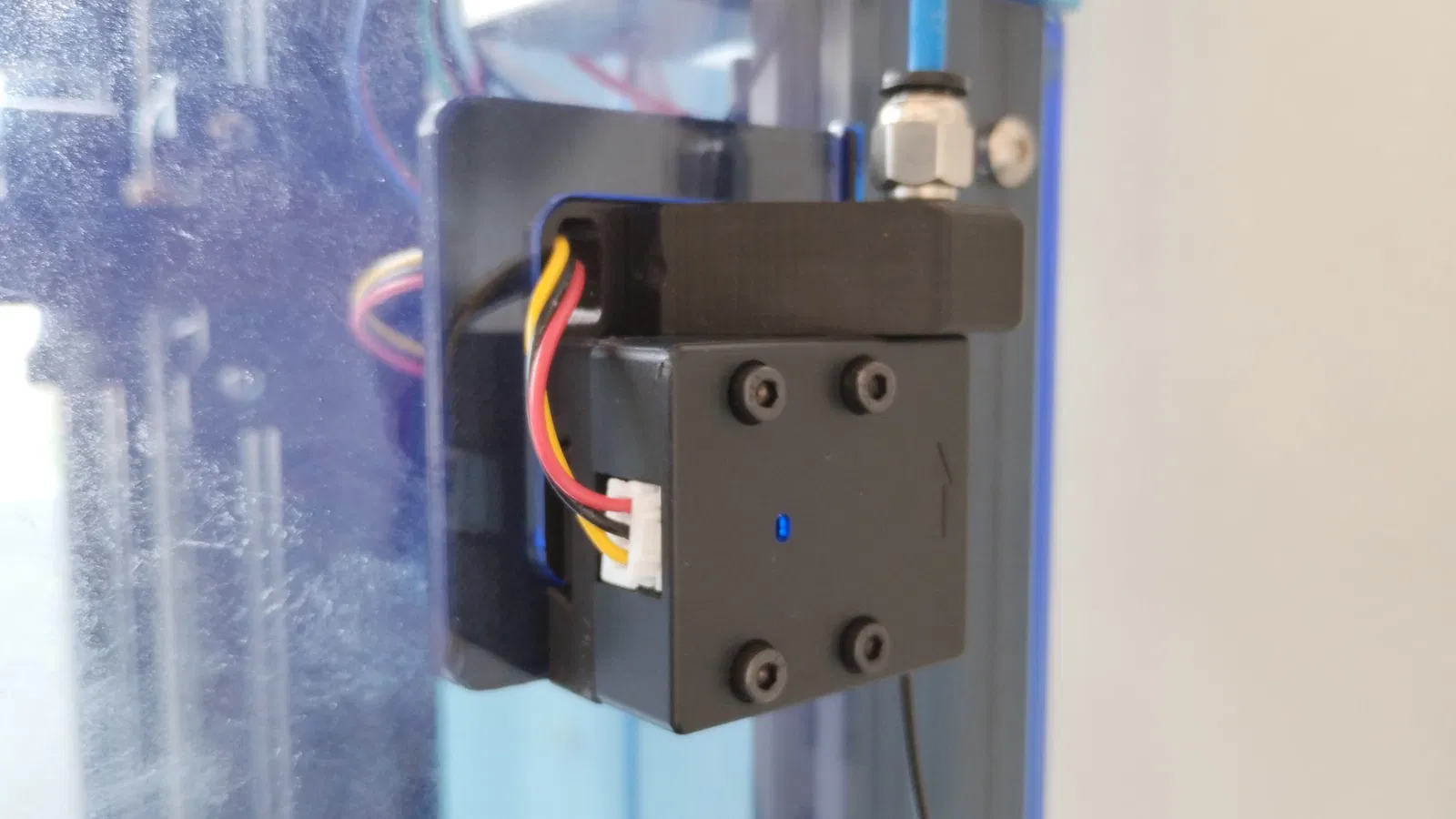

5. Gắn cảm biến filament lên tấm cảm biến bằng 4 vít M3x20.
6. Chèn tấm cảm biến vào giá đỡ hướng dẫn.
7. Chèn ống bowden vào bộ nối.
8. Căn chỉnh các lỗ bằng một chìa khóa lục giác M2.
