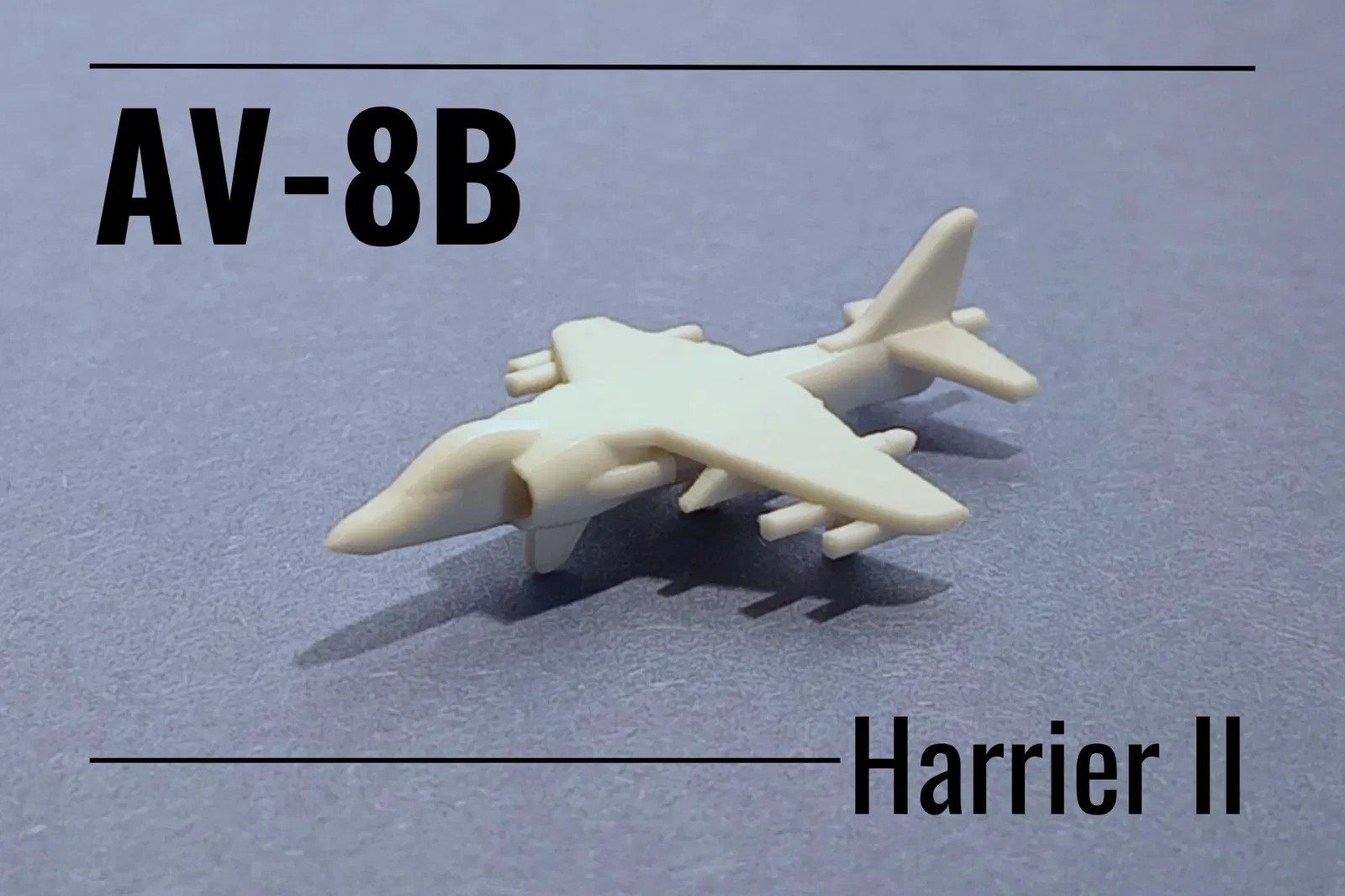

AV-8B Harrier II Máy bay chiến đấu tí hon in một lần

Về chiếc AV-8B Harrier II

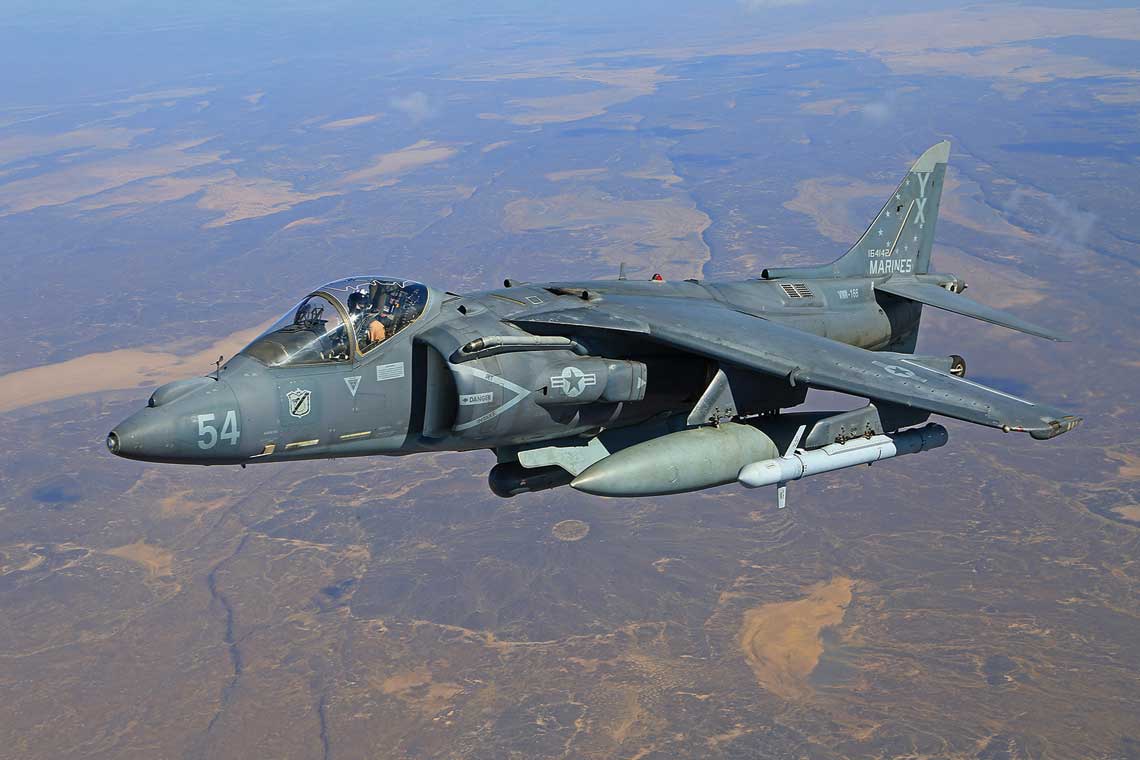

The McDonnell Douglas (nay là Boeing) AV-8B Harrier II là một máy bay cường kích cánh quạt đơn, là thế hệ thứ hai của dòng Harrier, có khả năng cất cánh và hạ cánh thẳng đứng hoặc đường băng ngắn (V/STOL). Máy bay chủ yếu được sử dụng cho các nhiệm vụ tấn công hạng nhẹ hoặc đa nhiệm, từ hỗ trợ không quân gần cho bộ binh đến trinh sát vũ trang.

AV-8B được sử dụng bởi Thủy quân lục chiến Hoa Kỳ (USMC), Hải quân Tây Ban Nha và Hải quân Ý. Một biến thể của AV-8B, chiếc British Aerospace Harrier II (Harrier GR.5 / GR.7 / GR.9), đã được phát triển cho quân đội Anh.

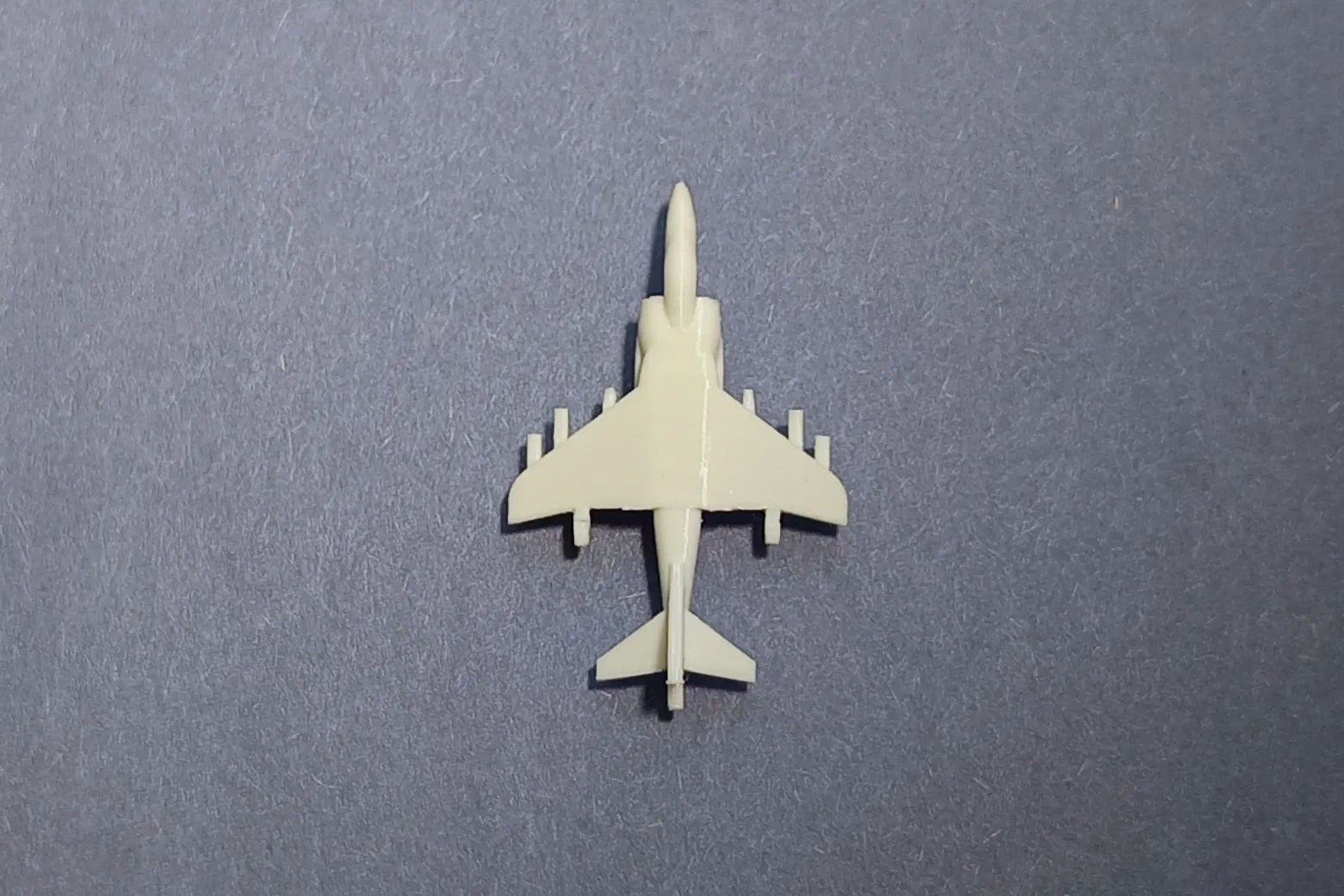

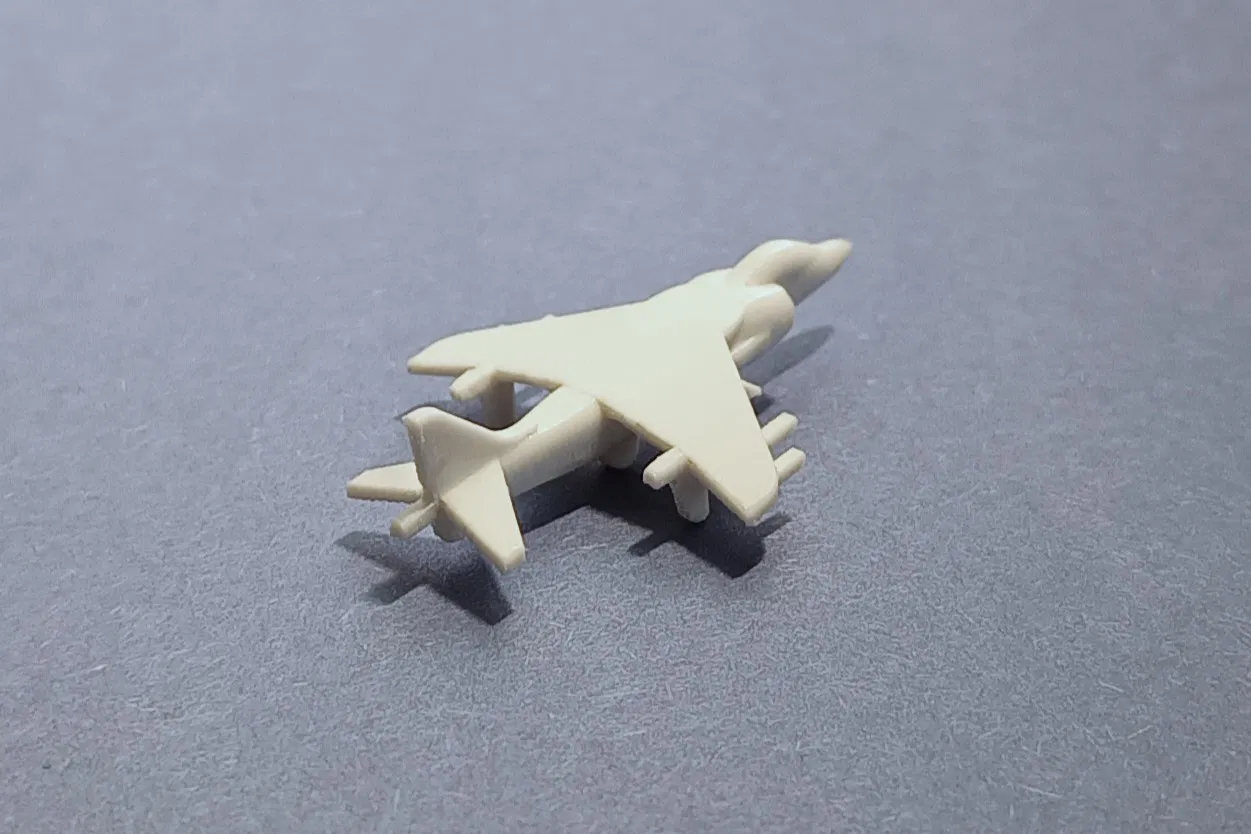

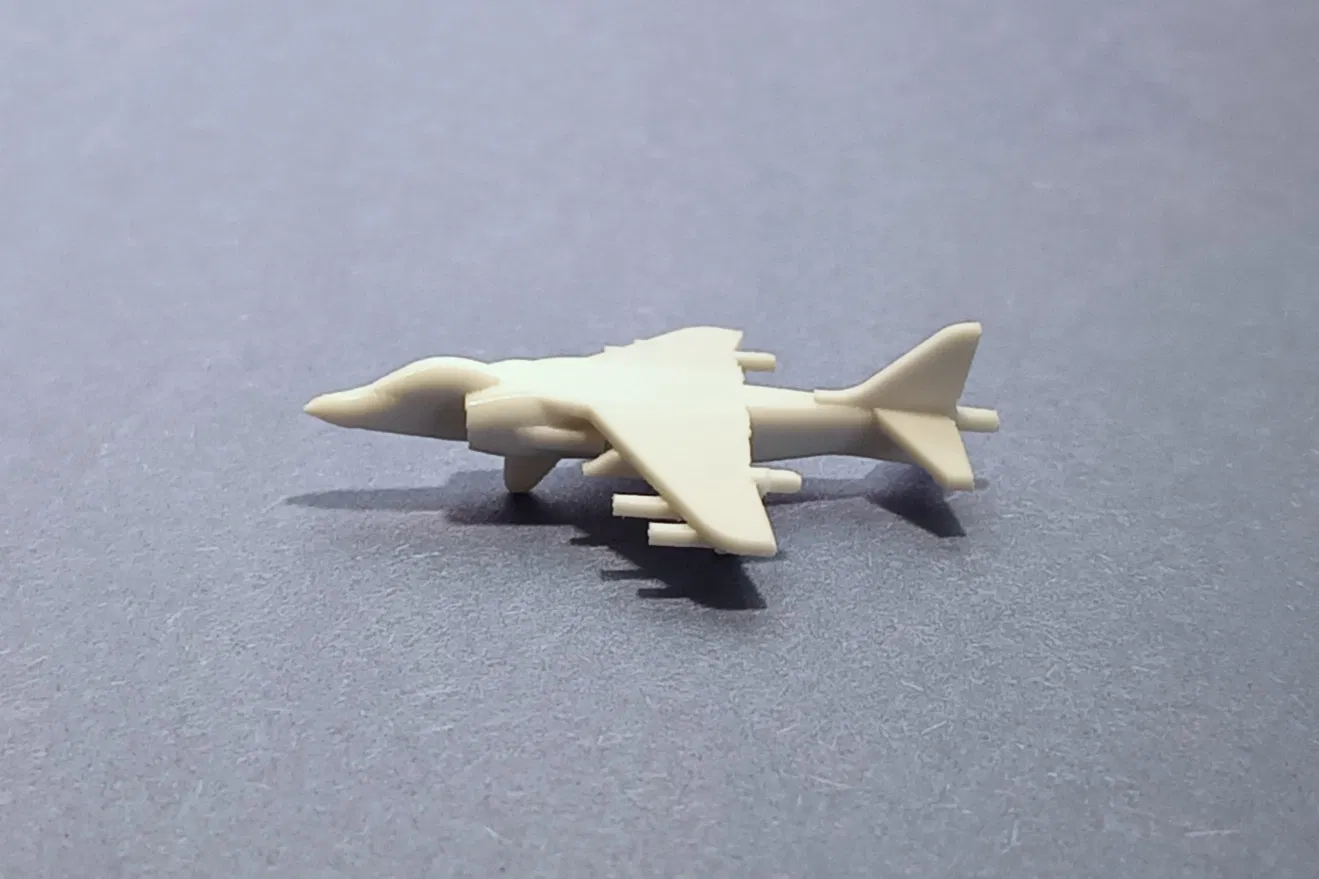

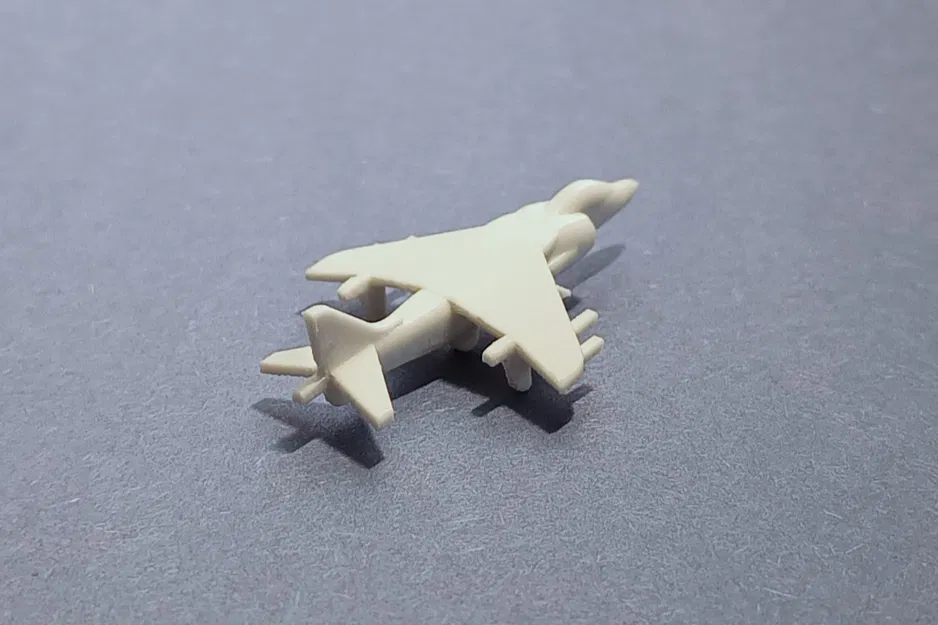

Về chính mô hình

Bạn có thể tìm thấy hàng trăm mô hình máy bay chiến đấu trên mạng.

Tuy nhiên, một số trong số đó là bản sao trung thực của chính cỗ máy, nhưng một mô hình như vậy không tuyệt vời để in 3D (vì cánh mỏng, động cơ và bộ hạ cánh phức tạp, cần rất nhiều trụ đỡ, v.v.).

Mặt khác, có những mô hình máy bay đơn giản, dễ in, nhưng không còn đại diện cho chiếc máy bay ban đầu.

Tôi đã cố gắng hết sức để tạo ra thứ gì đó ở giữa, một mô hình vừa dễ in vừa trông giống như máy bay thật. Tôi đã dành nhiều thời gian để điều chỉnh độ dày cánh, thiết kế bộ hạ cánh chấp nhận được và cách tối ưu để loại bỏ các trụ đỡ mặc định và làm cho máy bay trông đáng tin cậy đến mức ngay cả một người không quan tâm đến hàng không cũng có thể phân biệt được sự khác biệt giữa các mô hình.

In ấn

• Cài đặt chất lượng cao, chiều cao lớp 0.12mm-0.15mm (Tôi đang sử dụng 0.12mm)
• Đầu phun 0.4mm
• KHÔNG có trụ đỡ
• 100% độ đặc
• Tôi khuyên bạn nên sử dụng raft để đảm bảo mô hình không bị bong ra giữa chừng.
• Thời gian in (trên máy in 3D của tôi) mất từ 1h đến 1h 40 phút tùy thuộc vào cài đặt, hiệu suất máy in và kích thước của máy bay.
• Tôi khuyên bạn KHÔNG nên thu nhỏ mô hình, vì một số bộ phận (hốc hút gió, động cơ, mũi) có thể bị biến dạng hoặc thậm chí không in được, vì chúng sẽ quá mỏng đối với slicer và máy in. Tôi cũng không đảm bảo kết quả tốt khi phóng to.

Làm sạch mô hình

Đây là một hướng dẫn nhỏ để loại bỏ các bộ phận không cần thiết sau khi in.

Các bức ảnh cho thấy một chiếc MIG-29, nhưng hướng dẫn áp dụng cho tất cả các mô hình.

Đầu tiên, loại bỏ raft bằng kìm cắt.

Sau đó tìm các khe hở ở cánh (được đánh dấu bằng các mũi tên màu đỏ). Đừng quên động cơ và cánh ổn định.

CẨN THẬN bẻ gãy các trụ đỡ bằng kìm, tôi không khuyên bạn nên dùng tay, vì cánh có thể bị gãy theo các lớp, không phải nơi nó nên gãy.

Harrier có trụ đỡ cánh hai giai đoạn để giúp dễ dàng ngăn chặn các tình huống bộ hạ cánh trên cánh bị gãy khi tháo trụ đỡ.

Hãy nhớ rằng, ngay cả khi điều đó xảy ra, bạn không cần phải in lại mô hình. Đôi khi chỉ cần dán cánh bằng keo siêu dính là đủ.

Bạn cũng có thể làm mịn cánh bằng dũa nhỏ hoặc giấy nhám và đốt các sợi nhựa thừa bằng bật lửa.

Thông tin bổ sung

Nếu bạn thích những chiếc máy bay tí hon của tôi, vui lòng để lại một bình luận hay. Tôi đang làm việc trên một số máy bay mới và sẽ sớm tải lên. Tôi sẽ biết ơn nếu bạn chia sẻ với tôi những ý tưởng về các máy bay chiến đấu mới hoặc một thứ gì đó hoàn toàn khác. Tôi sẵn sàng lắng nghe các đề xuất của bạn.

Tôi chỉ muốn chỉ ra rằng tôi không phải là một chuyên gia và tôi coi việc tạo ra các mô hình để in 3D như một sở thích. Do đó, tôi mong bạn thông cảm cho công việc của tôi.

Chúc các bạn in thành công và có nhiều niềm vui!
