Mô-đun HSW Tham số hóa cho FreeCAD 1.x. Giờ có hỗ trợ xếp chồng!

Mô-đun HSW được tham số hóa trong FreeCAD. Giờ đây có hỗ trợ xếp chồng cho PLA!

Cách sử dụng:

• Mở tệp FreeCAD
• Trong biến "Parameters", đặt Horiz thành giá trị mong muốn chia cho 2 (gạch nền là hai hình lục giác nên giá trị 1 sẽ cho bạn thấy những gì bạn thấy trong hsv_param-1x8.3mf)
• Trong biến "Parameters", đặt Vert thành giá trị mong muốn
• Xuất mô hình sang STL hoặc 3MF và tận hưởng!

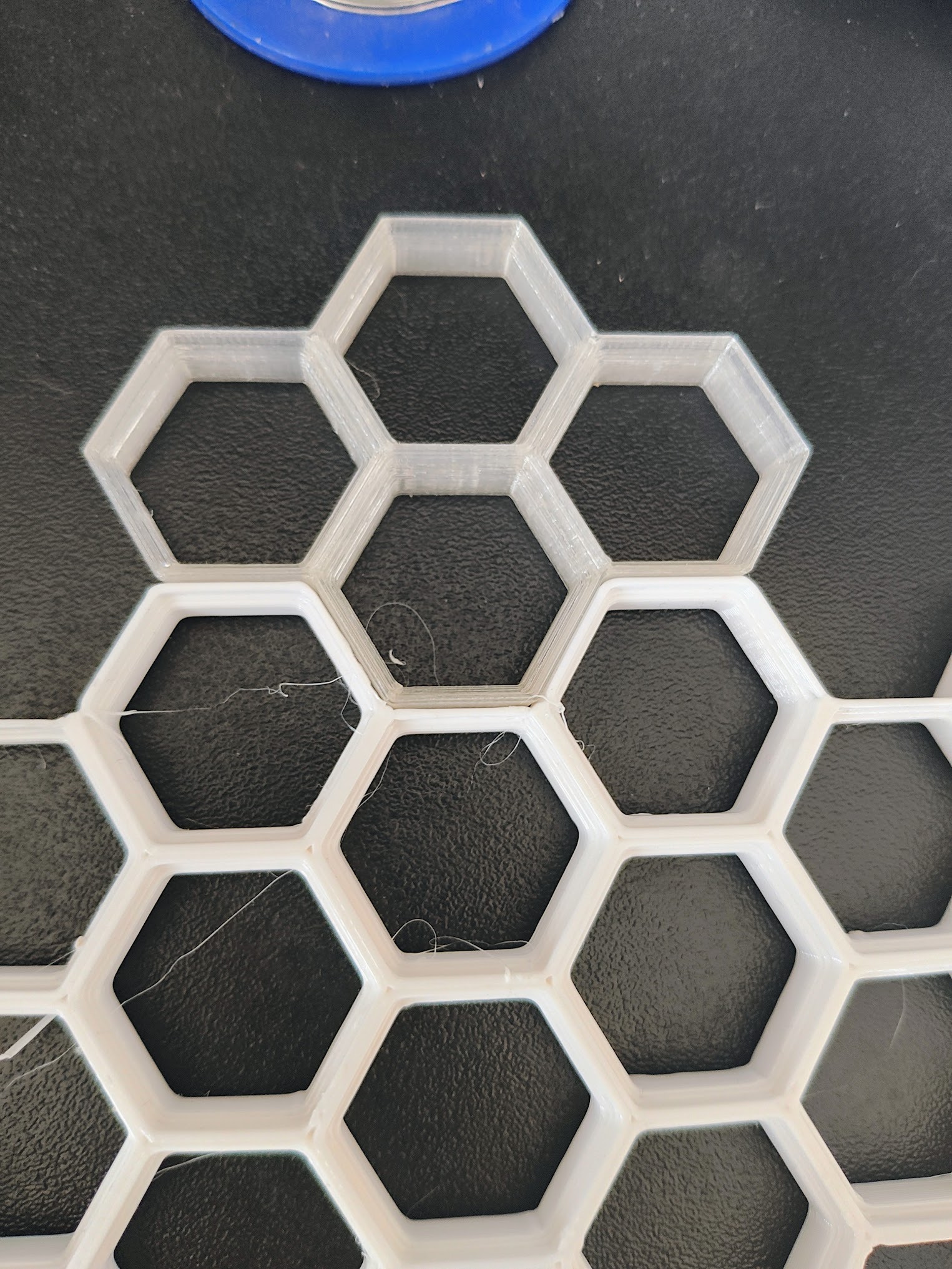

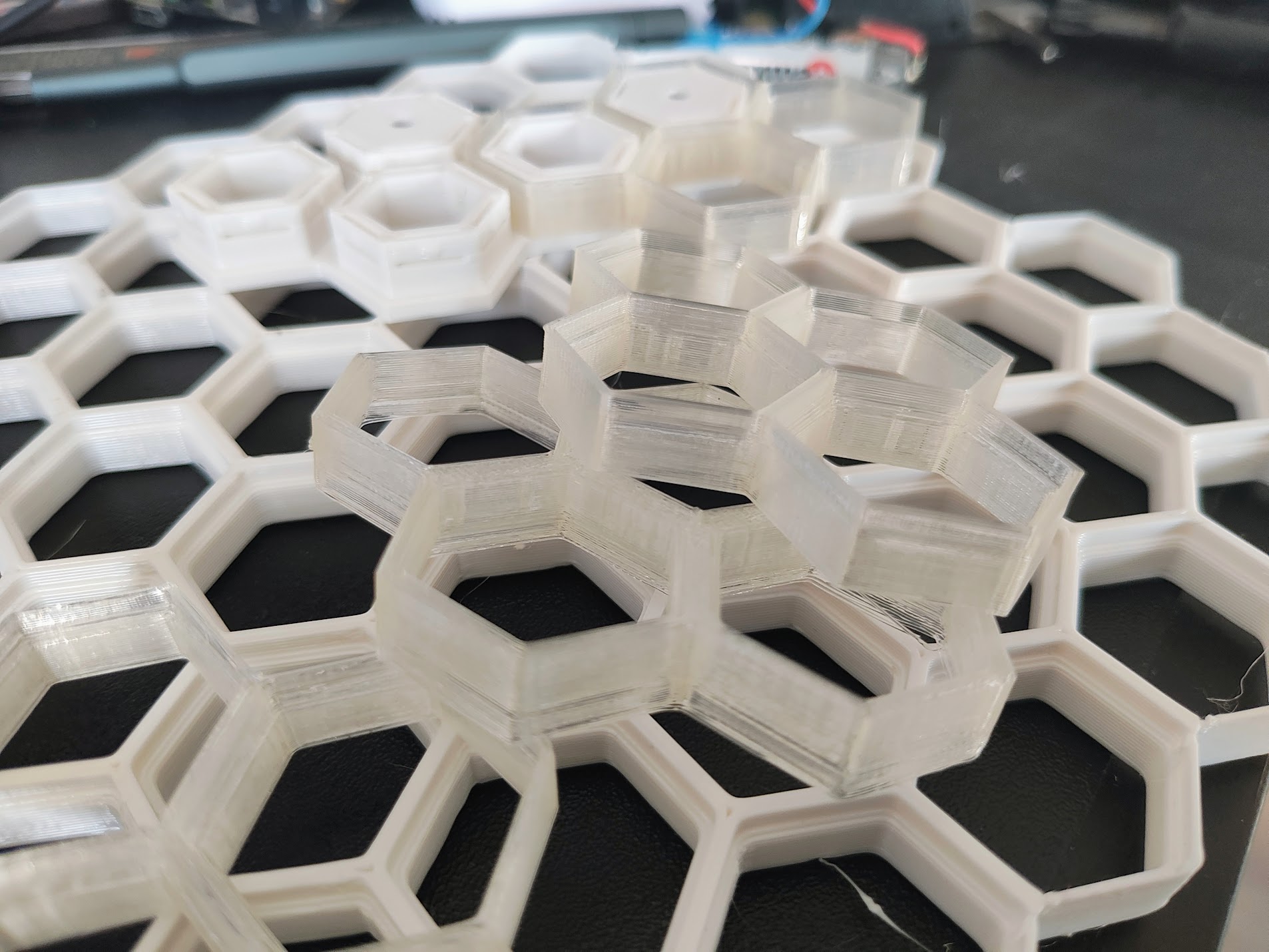

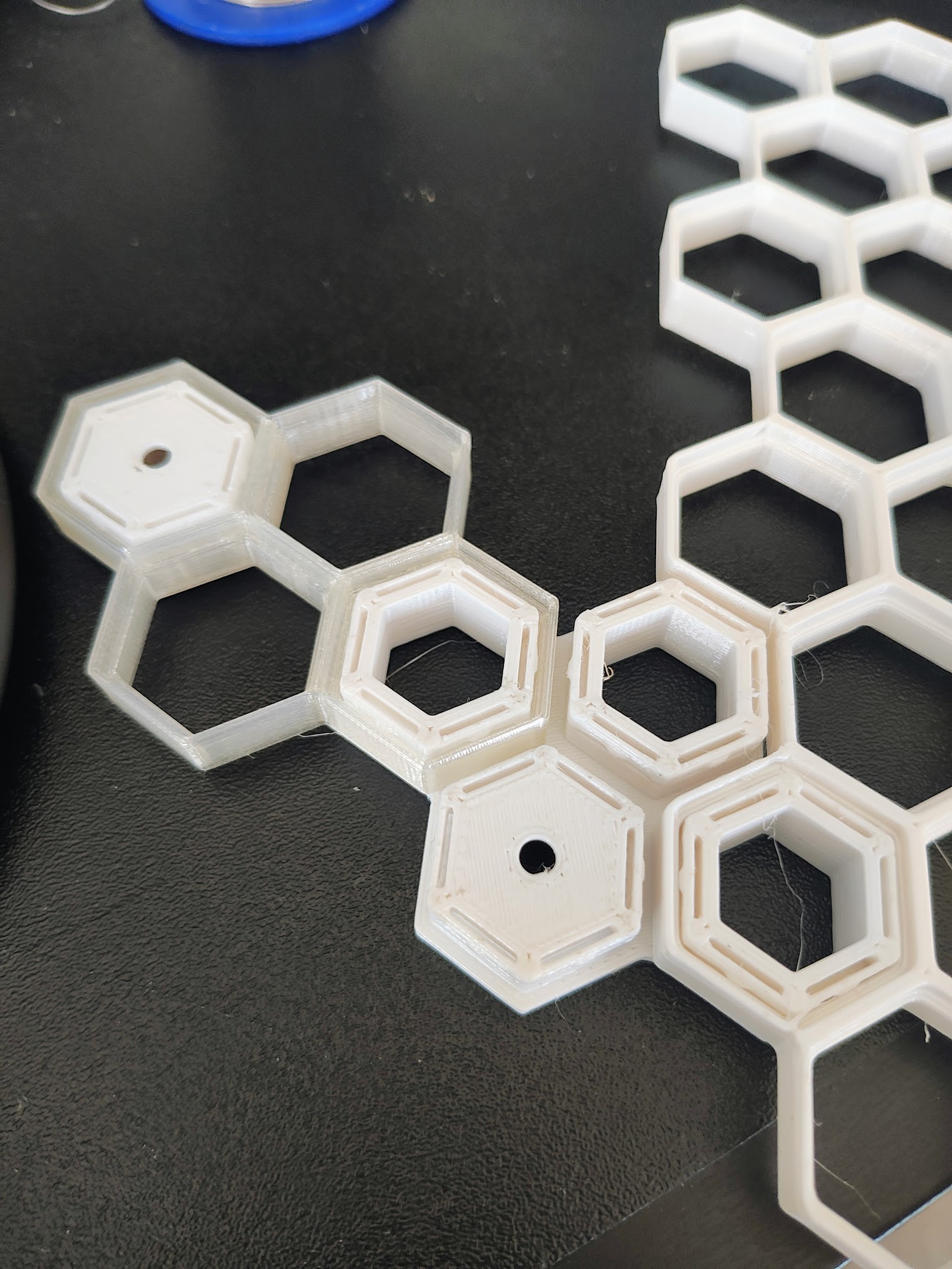

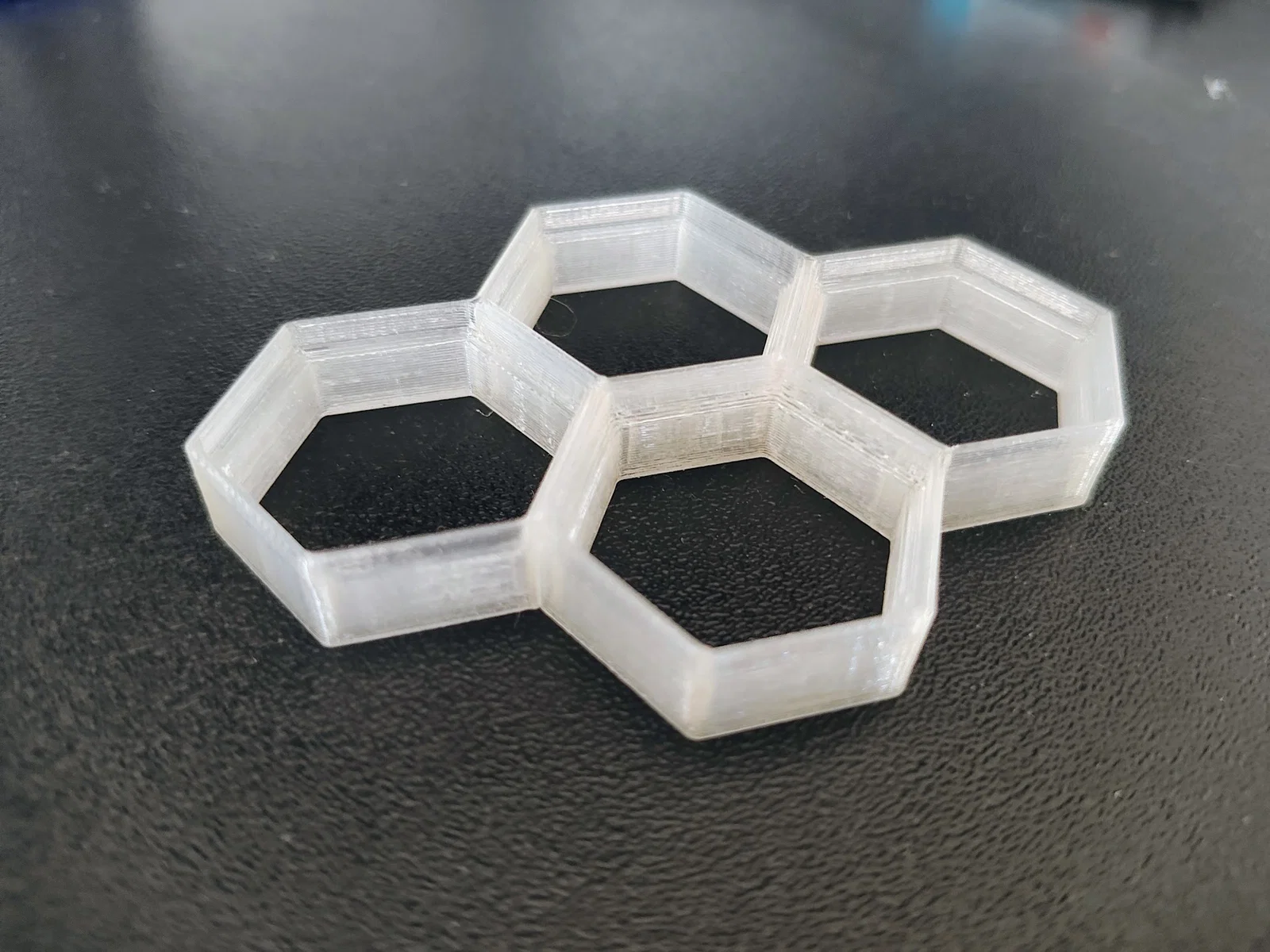

Trong hình ảnh, phần trong suốt là phần có tên “hsv_param-1x2” được in bằng PLA mờ. Các bộ phận màu trắng là bộ phận gốc từ tác giả RosatP để kiểm tra độ vừa vặn. Mọi thứ dường như vừa vặn đẹp khi in bằng MK3.9S HF0.4 - 0.25 mm STRUCTURAL.

Cập nhật:

Đã dọn dẹp và đặt tên phù hợp trong tệp FreeCAD, giờ đây tất cả các tham số đều nằm trong “Parameters”

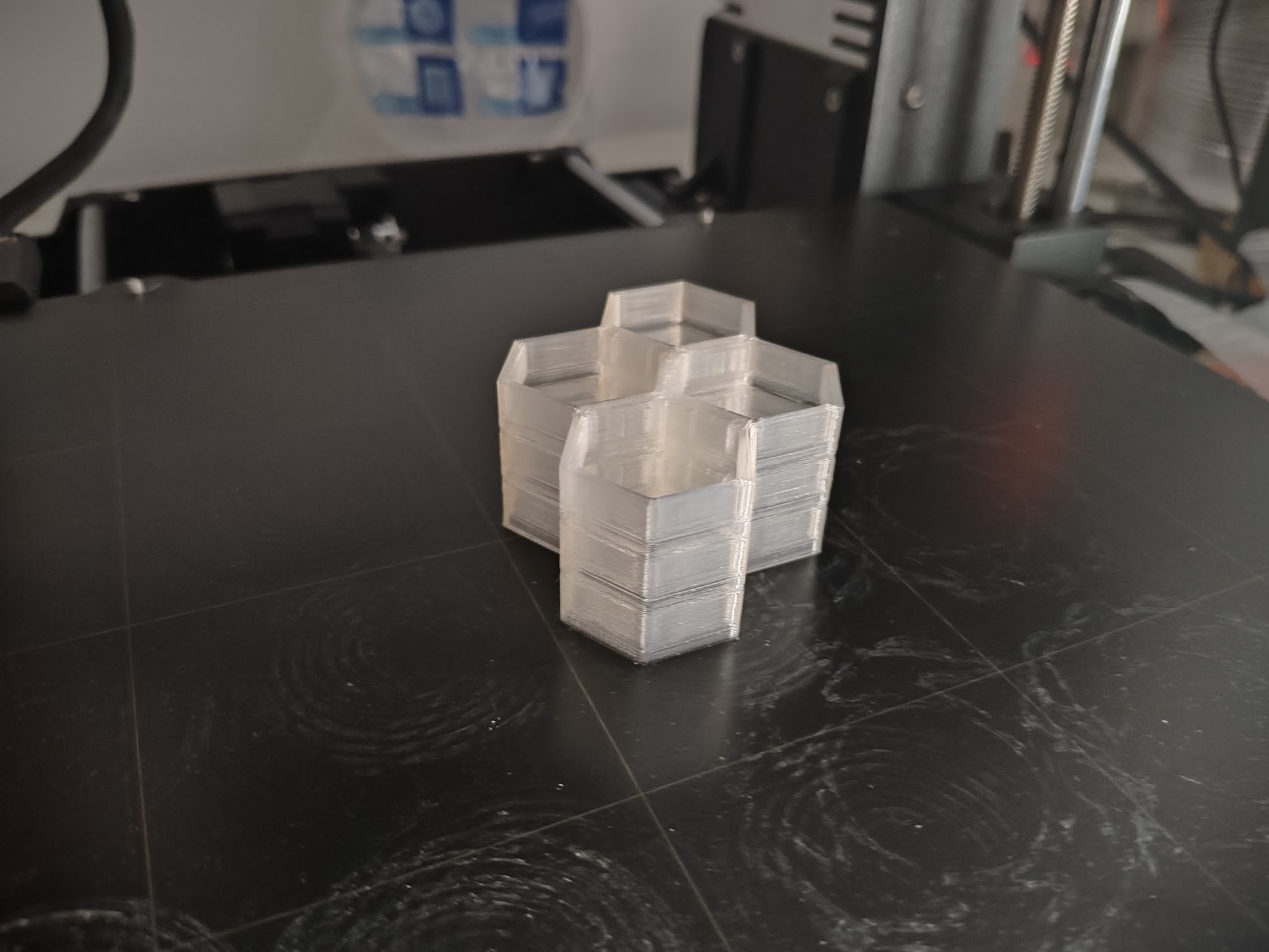

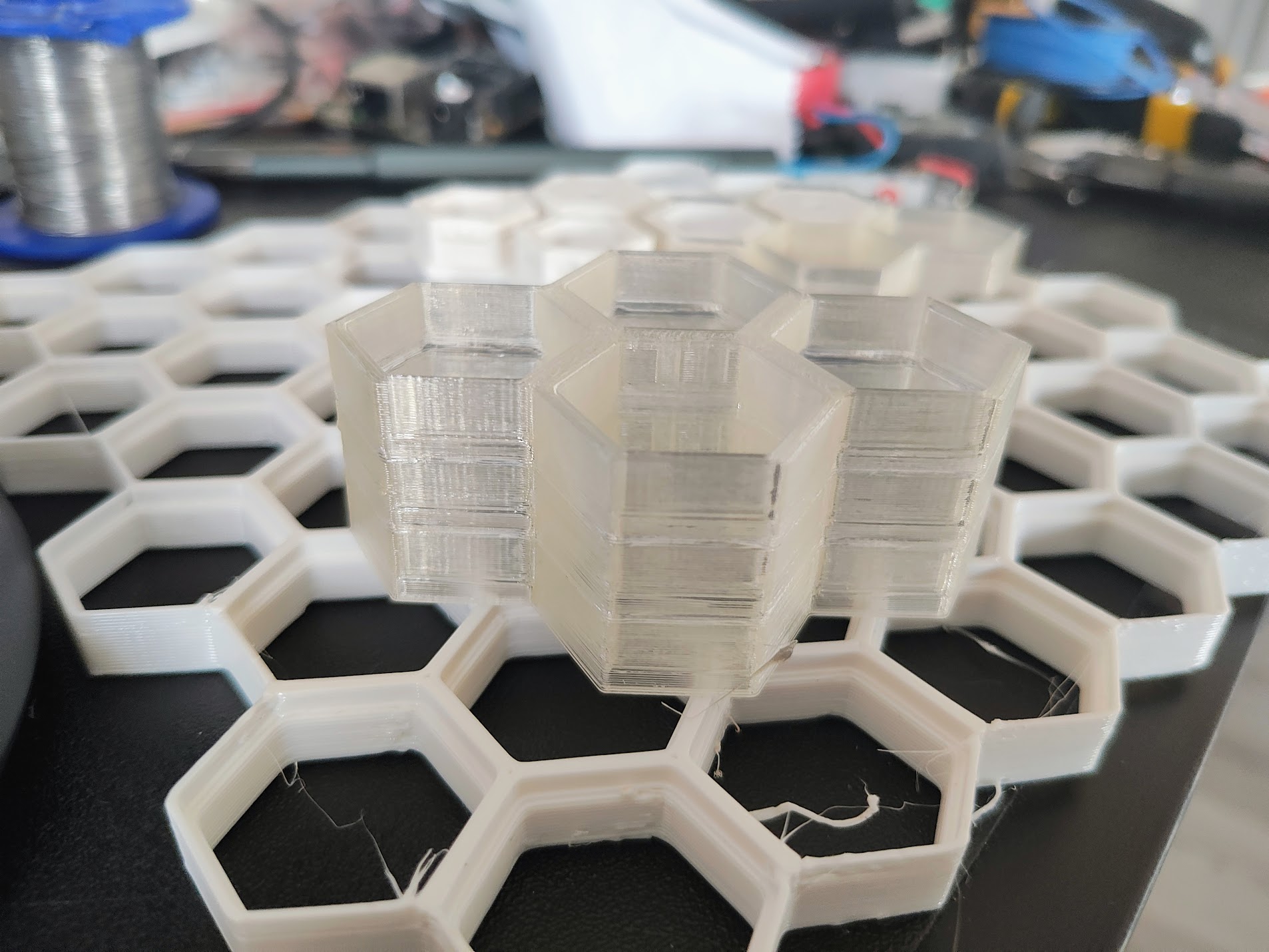

Tôi cũng đã thêm khả năng tạo các ngăn xếp được điều khiển bởi các tham số “Stacks” và “Stack Gap”. Đã thử nghiệm với khoảng cách 0,25 theo hồ sơ in của tôi, hãy thay đổi thành 0,2 hoặc bất kỳ độ cao lớp nào bạn sử dụng. Sử dụng dao hoặc lưỡi dao sắc để tách ở đường nối.

Cập nhật #2:

Xếp chồng hoạt động tốt với PLA, tôi không thể làm cho nó hoạt động với PETG vì nó dính quá chắc :/

Cập nhật #3:

Bằng cách nào đó, tệp nguồn FreeCAD đã bị lẫn với tệp cũ không có ngăn xếp. Tôi đã khắc phục điều này và cập nhật tệp.

Chúc bạn vui vẻ!
