Khớp Nối Ống PVC Nhiều Góc 40mm Cho Dự Án DIY
Thiết kế khớp nối ống PVC nhiều góc 40mm đa năng cho các dự án DIY như hồ banh, nhà kính, chuồng chó. Có thể scale để vừa nhiều kích cỡ ống, tối ưu trọng lượng và độ bền. Khuyến khích in thử để điều chỉnh kích thước.
Mô tả

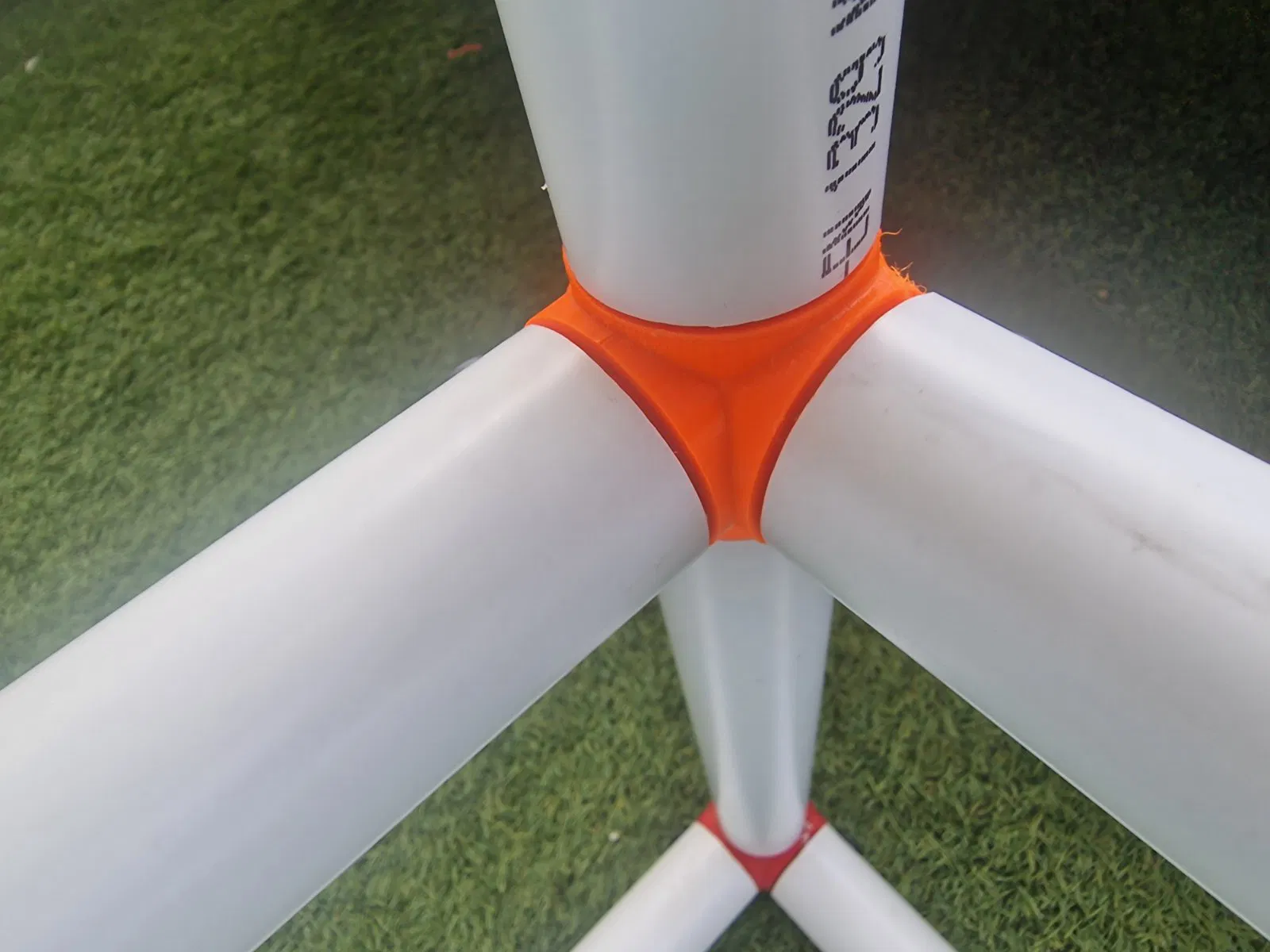

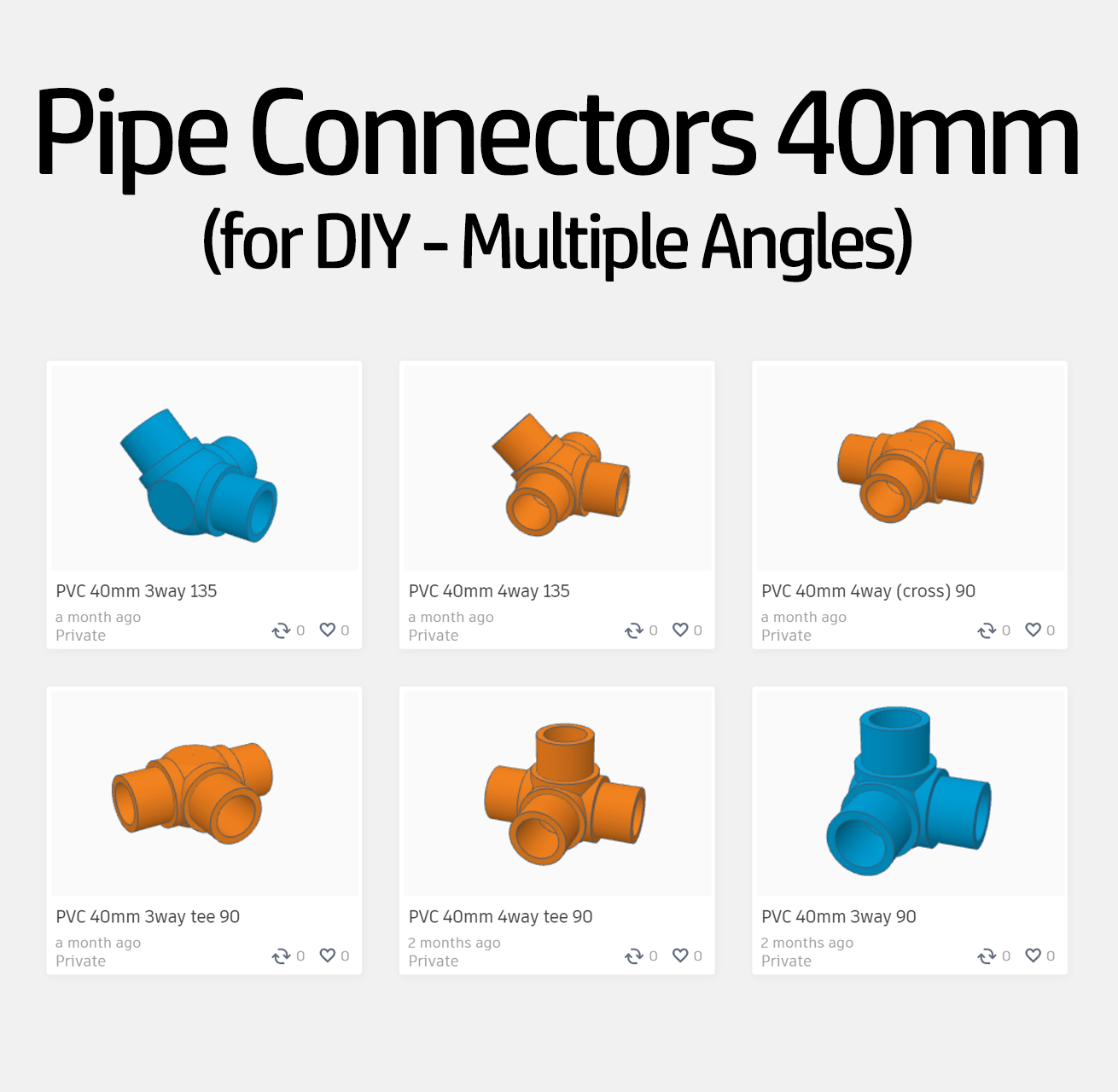

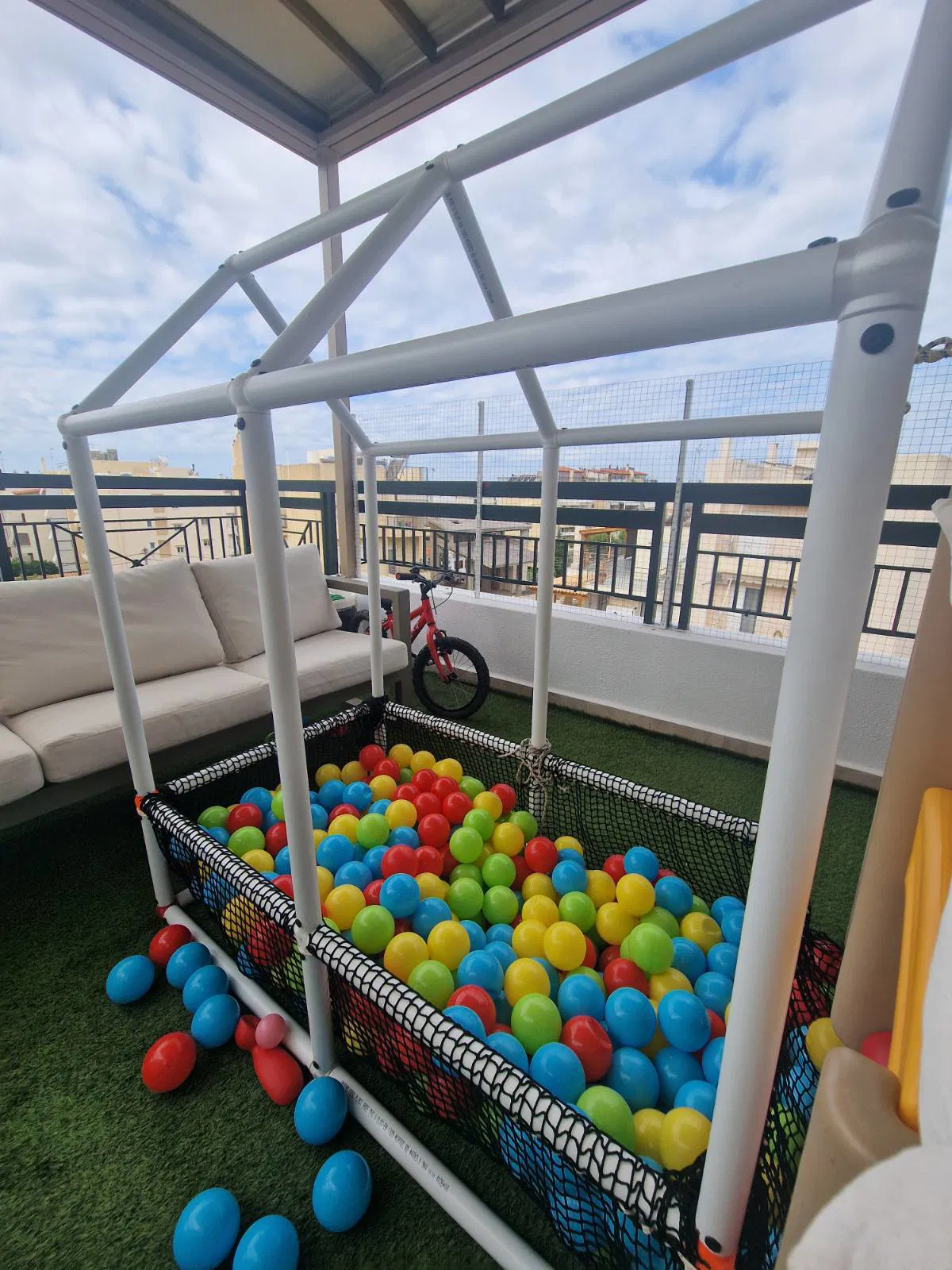

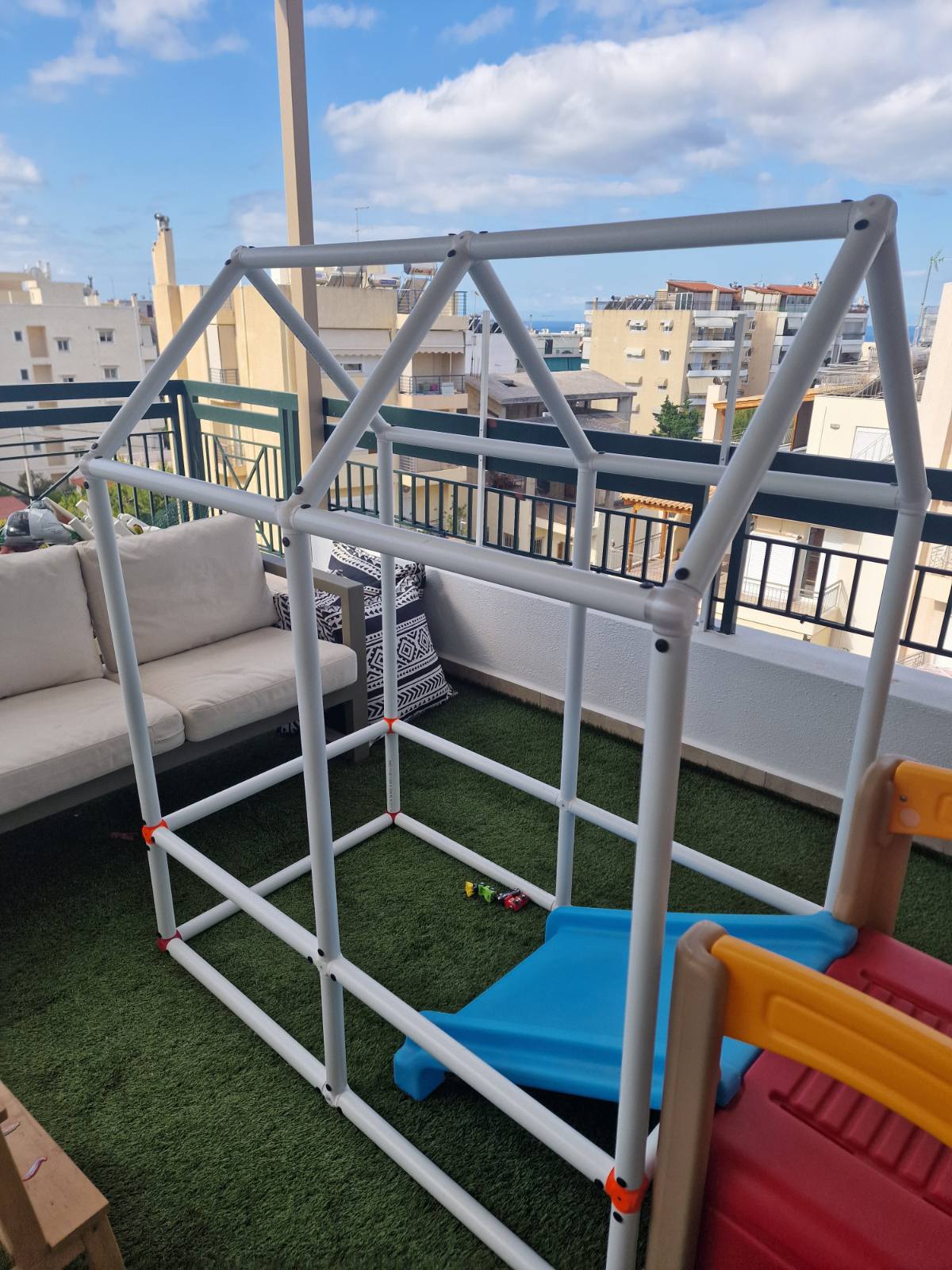

Khớp nối ống PVC (và các loại khác) nhiều góc 40mm. Tôi thiết kế chúng để làm Hồ Banh cho mấy đứa con trai, nhưng bạn có thể dùng cho nhiều dự án khác (Nhà kính, chuồng chó, v.v.).
Bạn có thể dễ dàng điều chỉnh chúng để hỗ trợ ống PVC có đường kính khác nhau bằng cách scale (phóng to/thu nhỏ) chúng. Nếu bạn cần khớp nối cho đường kính ống khác hoặc góc khác, cứ nhắn tin cho tôi nha.

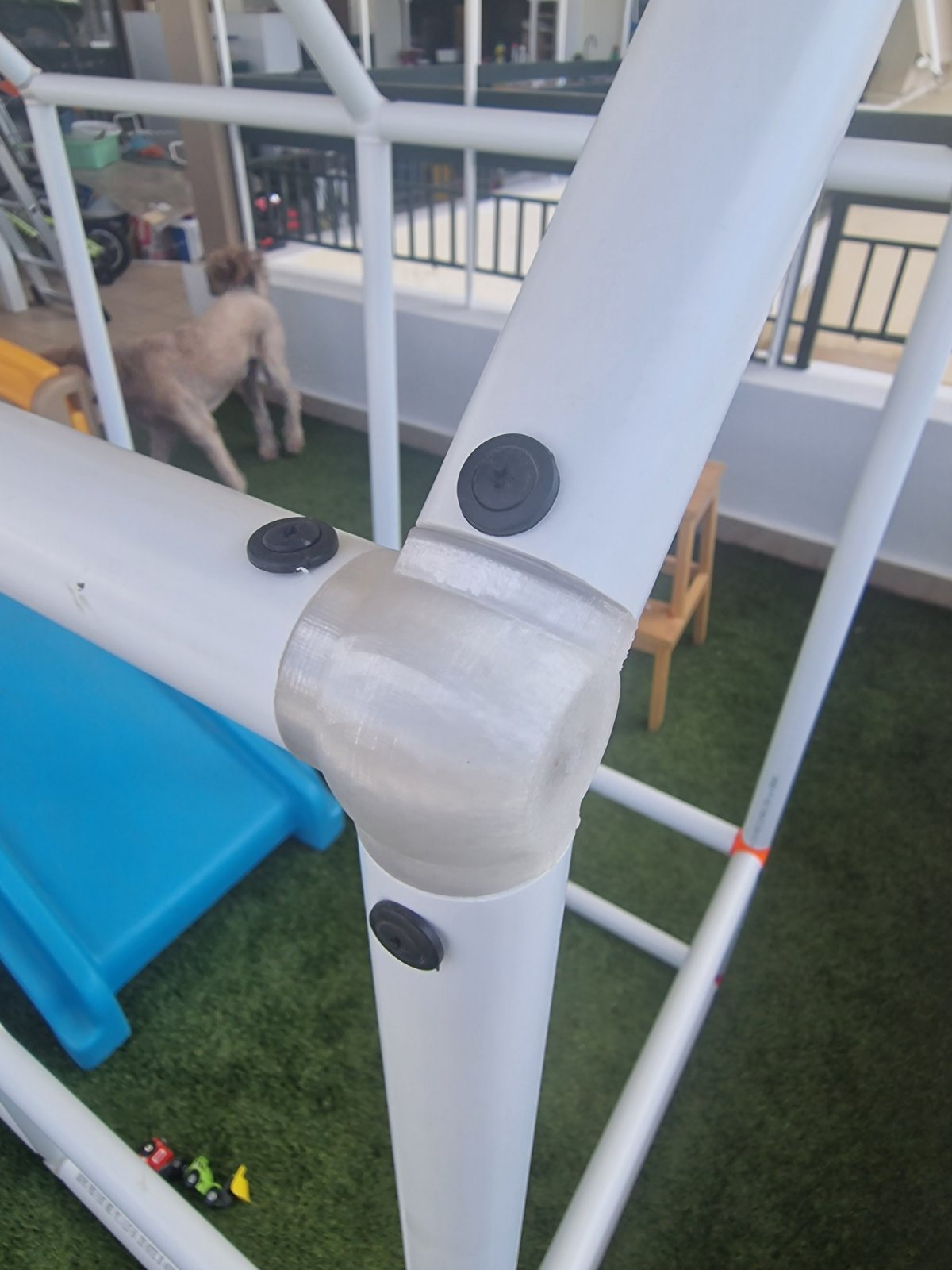

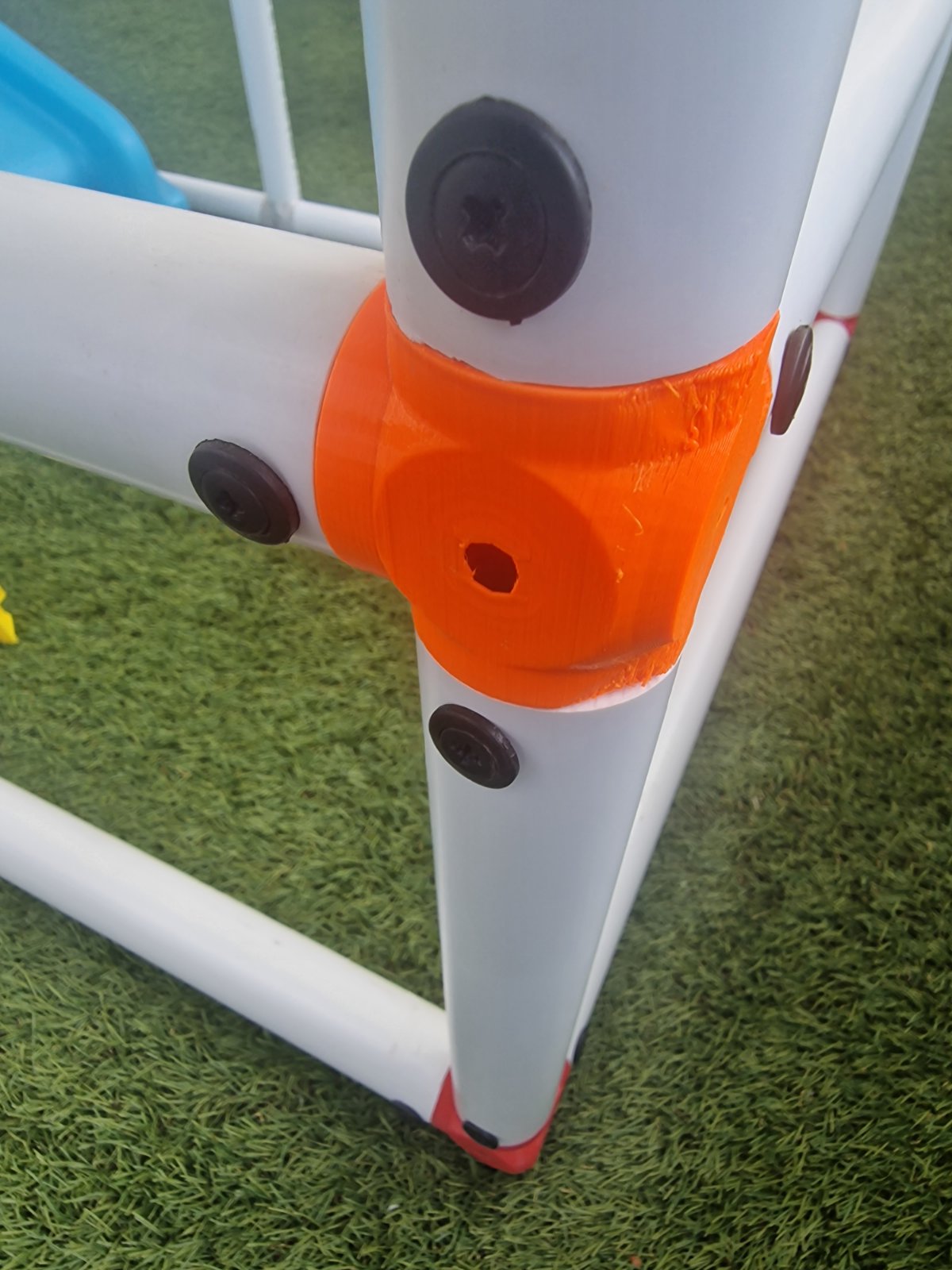

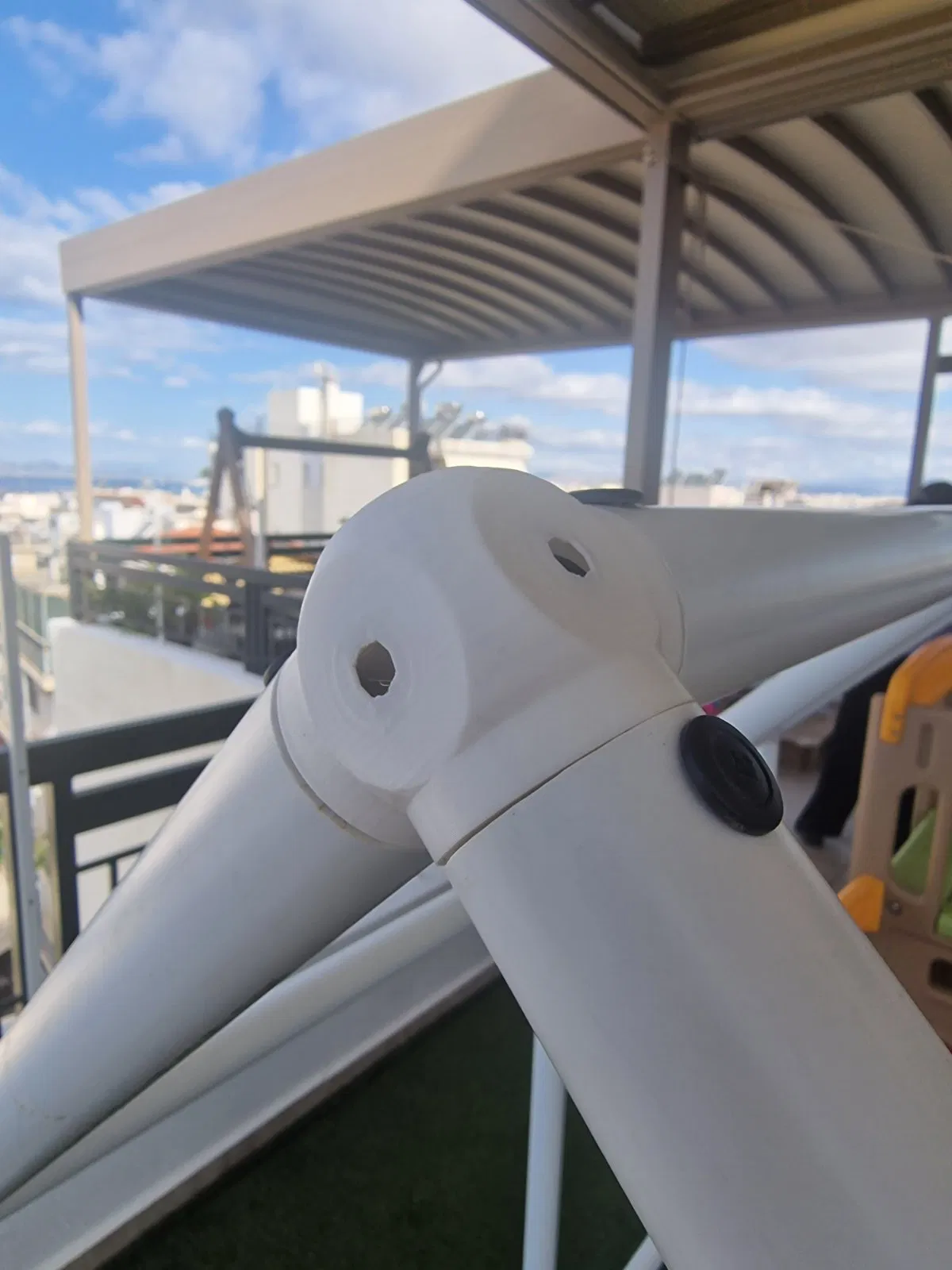

Mối quan tâm chính của tôi khi thiết kế những thứ này là giảm thiểu trọng lượng (tiêu thụ filament) mà vẫn giữ được độ bền. Tôi in chúng bằng PETG, mật độ lưới (infill) 35% dạng gyroid, 4 lớp tường (wall), 4 lớp trên/dưới (top/bottom), và chúng bền hơn nhiều so với bất kỳ ống nhựa nào trên thị trường. Tôi cũng khoan vài lỗ và dùng một vài đinh tán nhựa xe hơi 6mm để cố định chúng với ống.
Những khớp nối này được thiết kế cho ống PVC 40/33mm (OD/ID), nhưng tôi nhận thấy độ dày thành ống PVC có sự khác biệt, vì vậy bạn nên in thử mẫu "PVC 40 print test" và kiểm tra độ khớp - sau đó scale mô hình cho đến khi bạn có độ khít vừa vặn.
