Kính Thiên Văn Dobsonian 12.5 Inch | Carbon Fiber | V2
Mô hình kính thiên văn Dobsonian 12.5 inch, chủ yếu in 3D, kết hợp ống và tấm carbon fiber. Phiên bản V2 cải tiến hệ thống bánh răng góc cao, mạnh mẽ và chính xác hơn. Tổng chi phí khoảng $2000, cho trải nghiệm thiên văn tuyệt vời.
Mô tả
Ủng hộ mình qua Patreon nè: https://www.patreon.com/c/Designbydave
CẬP NHẬT: Phiên bản 2 của hệ thống bánh răng góc cao đã có sẵn.
- Giờ dùng bánh răng module 1.25 thay vì 1. Răng bánh răng lớn hơn, mạnh hơn, in được tốt hơn.

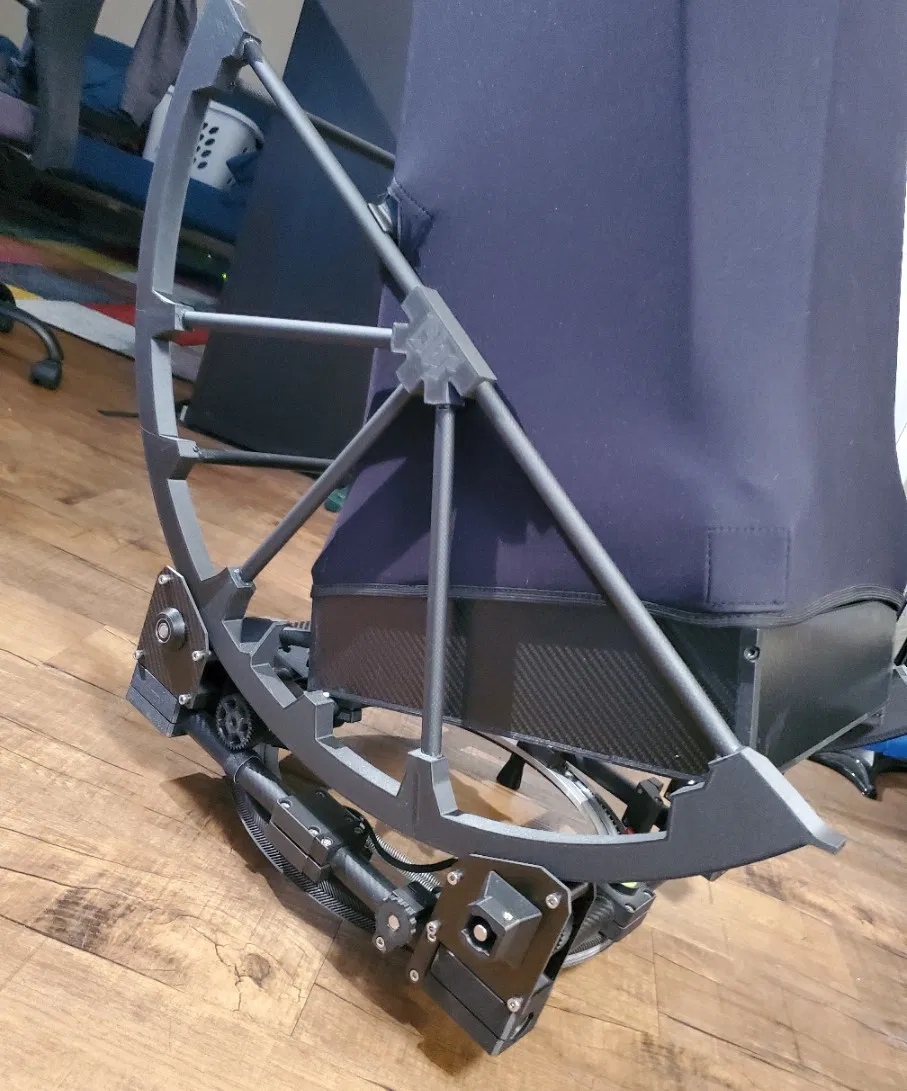

- Thiết kế mới cho các bánh răng góc cao lớn với các bộ phận chia và ghép nối lại tốt hơn cho đường viền bánh răng liền mạch hơn.

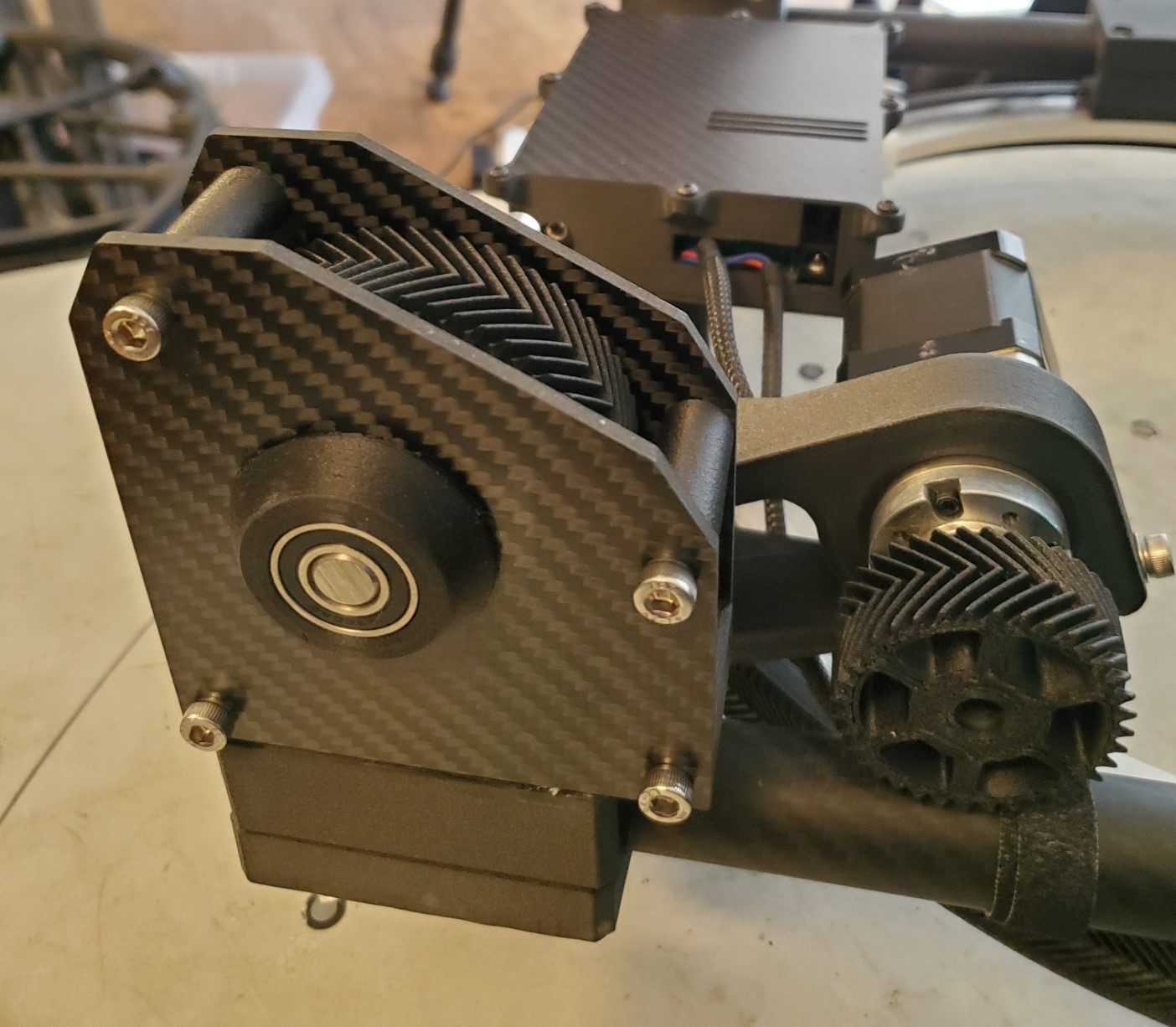

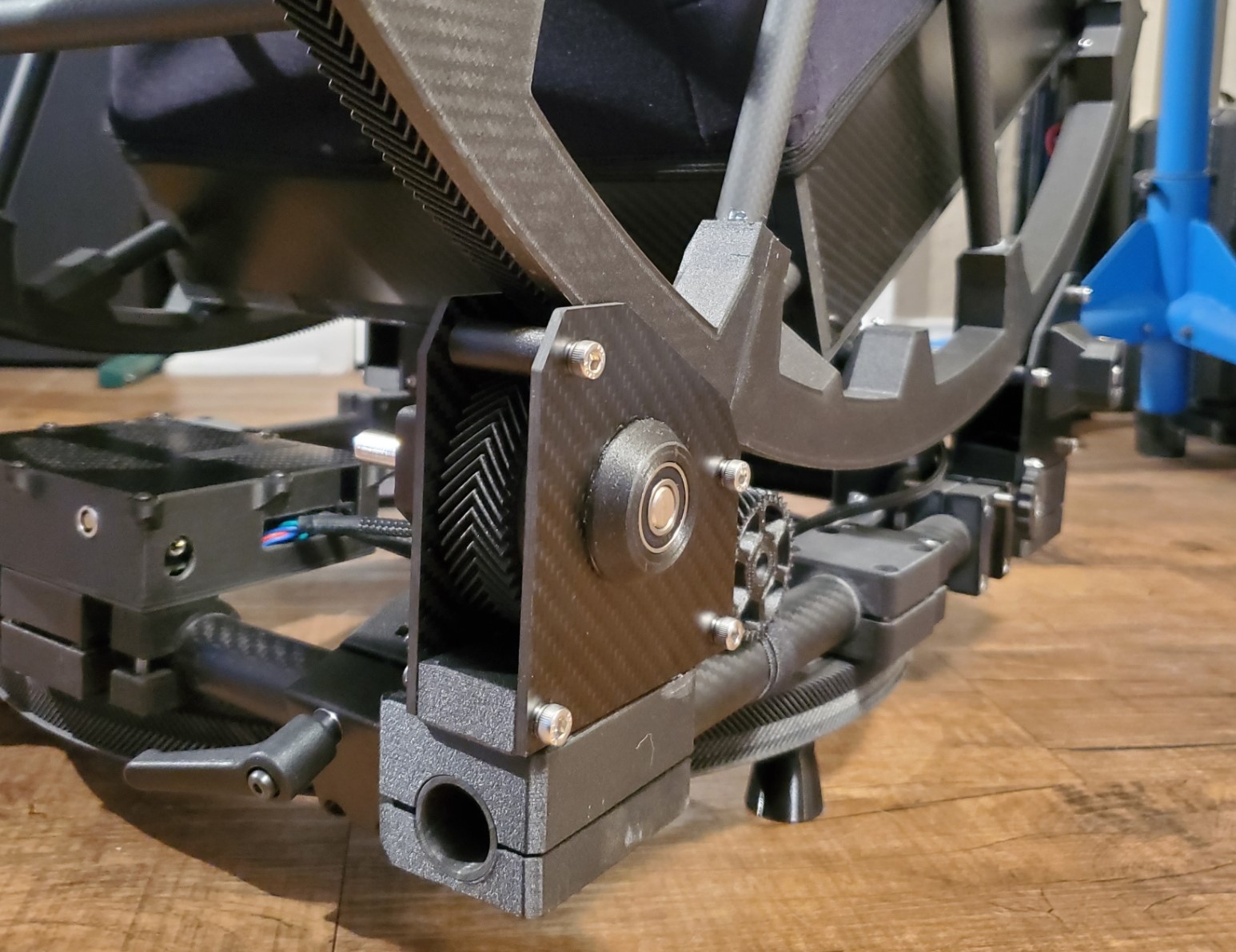

- Thiết kế cơ khí bánh răng con lăn mới để mạnh mẽ và chính xác hơn.
- Giá đỡ động cơ góc cao và bánh răng dẫn động được cập nhật để phù hợp với những thay đổi khác.

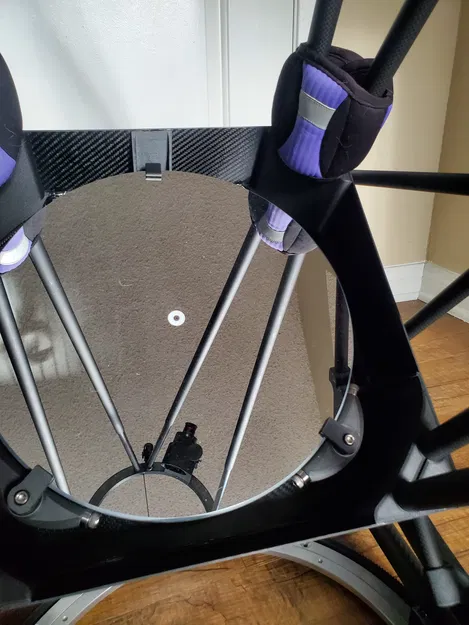

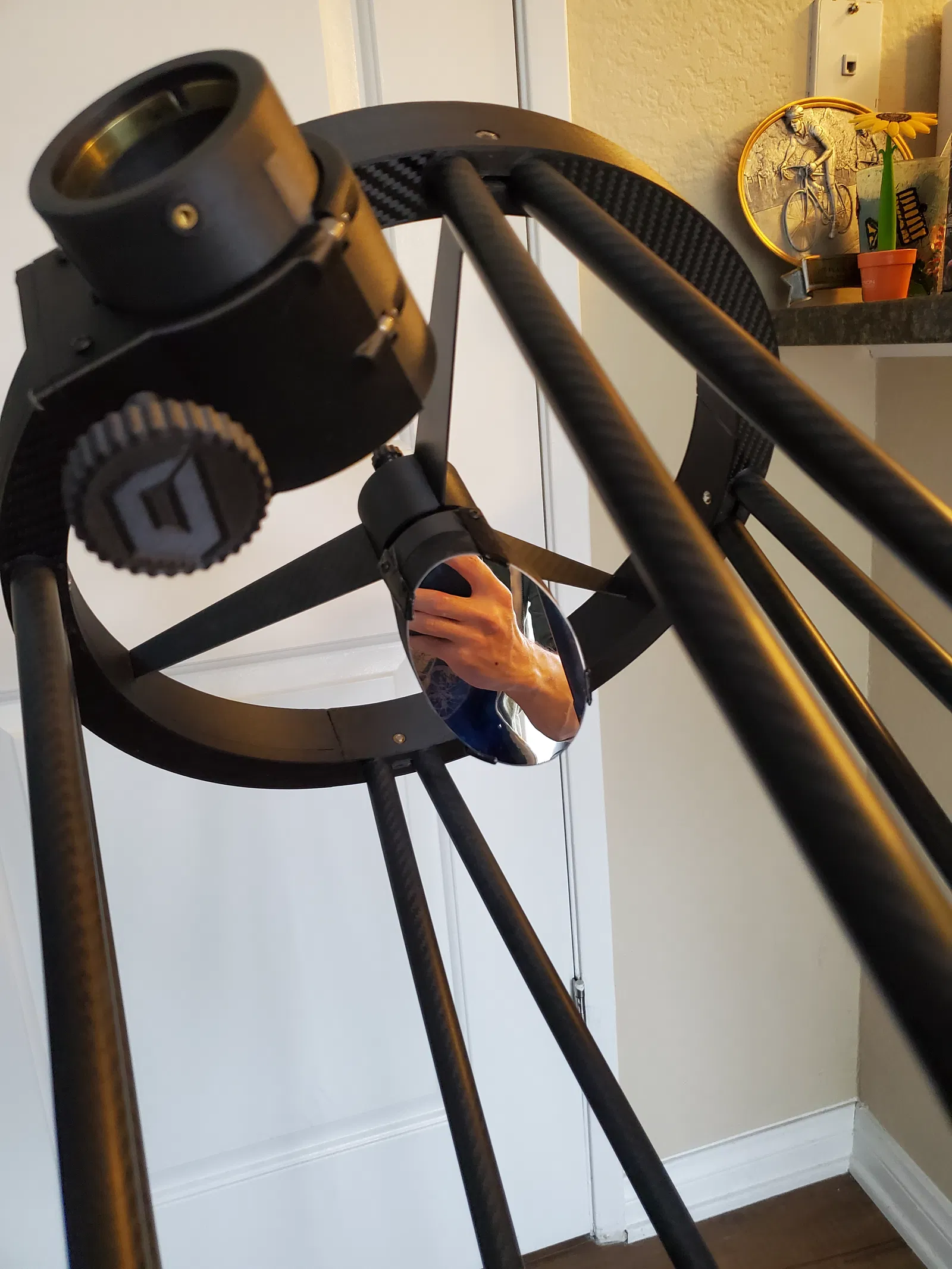

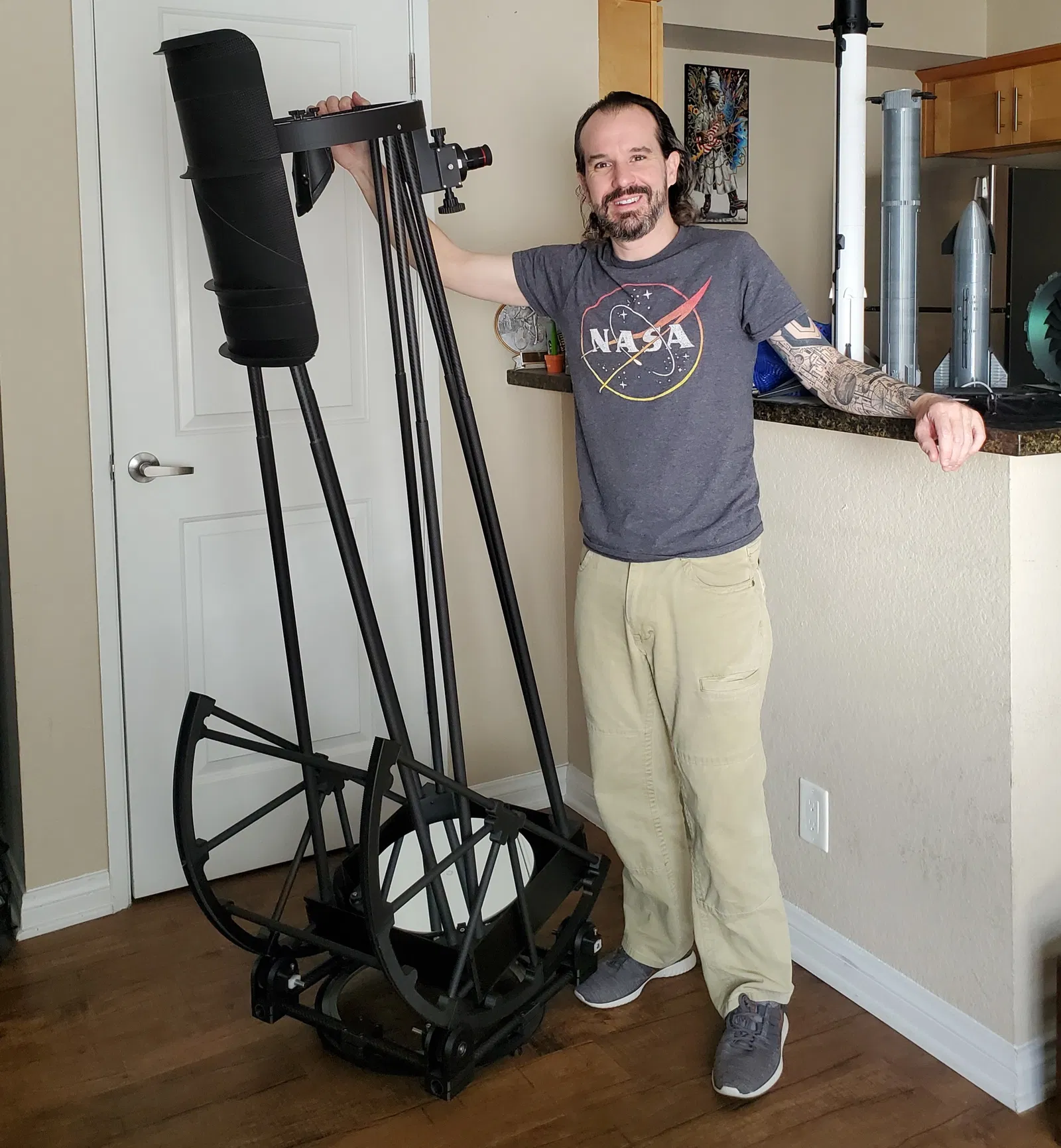

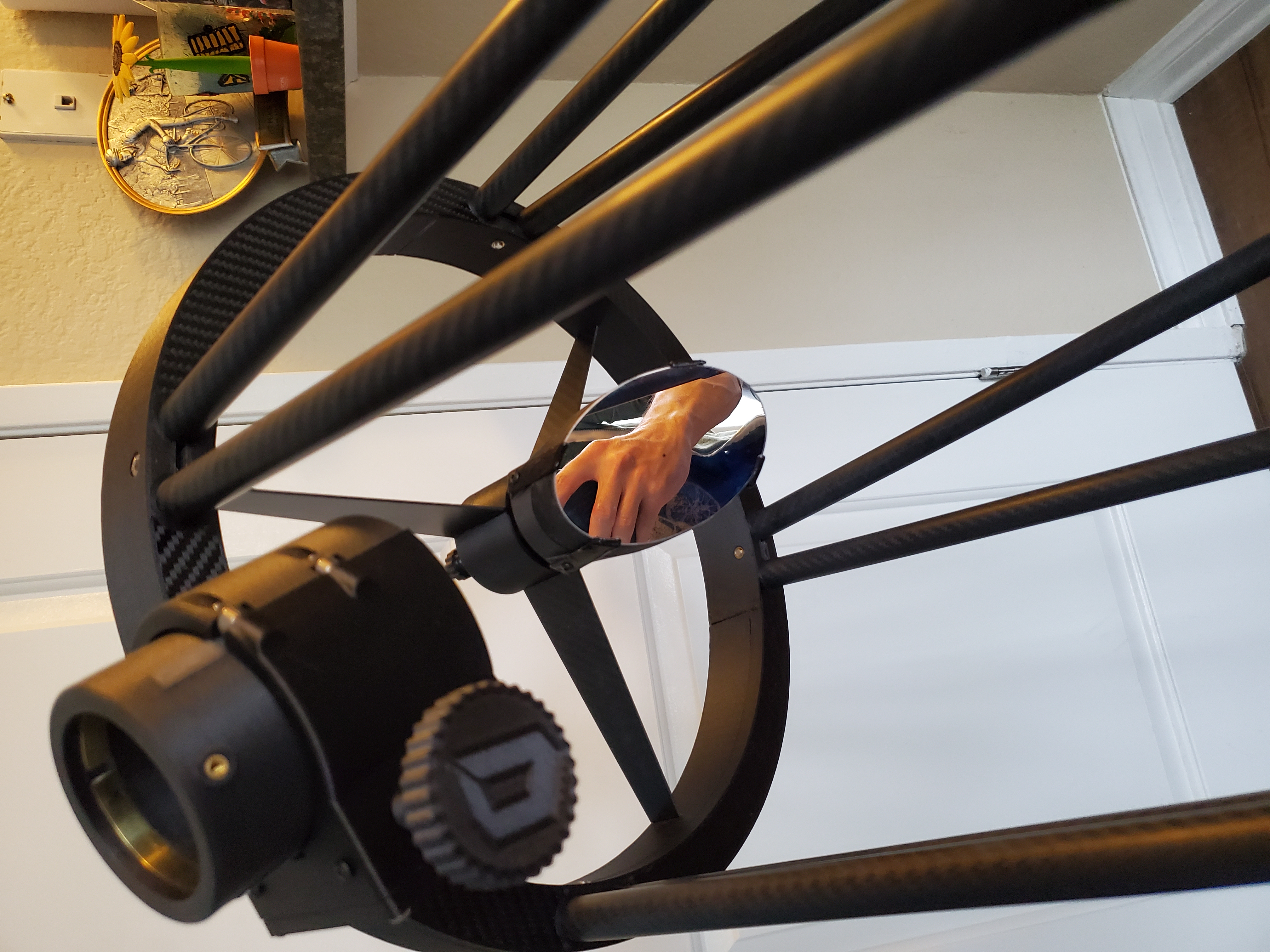

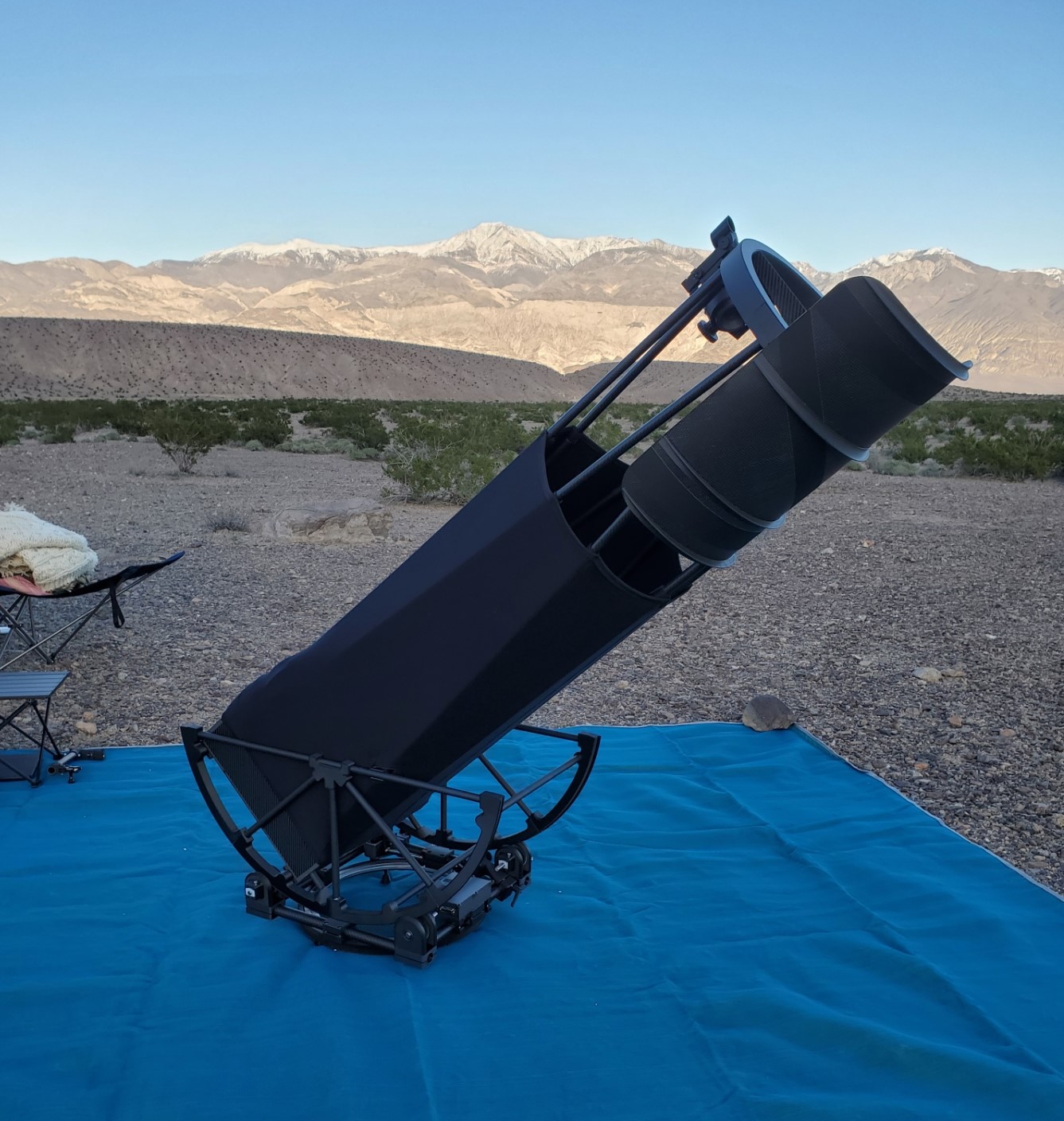

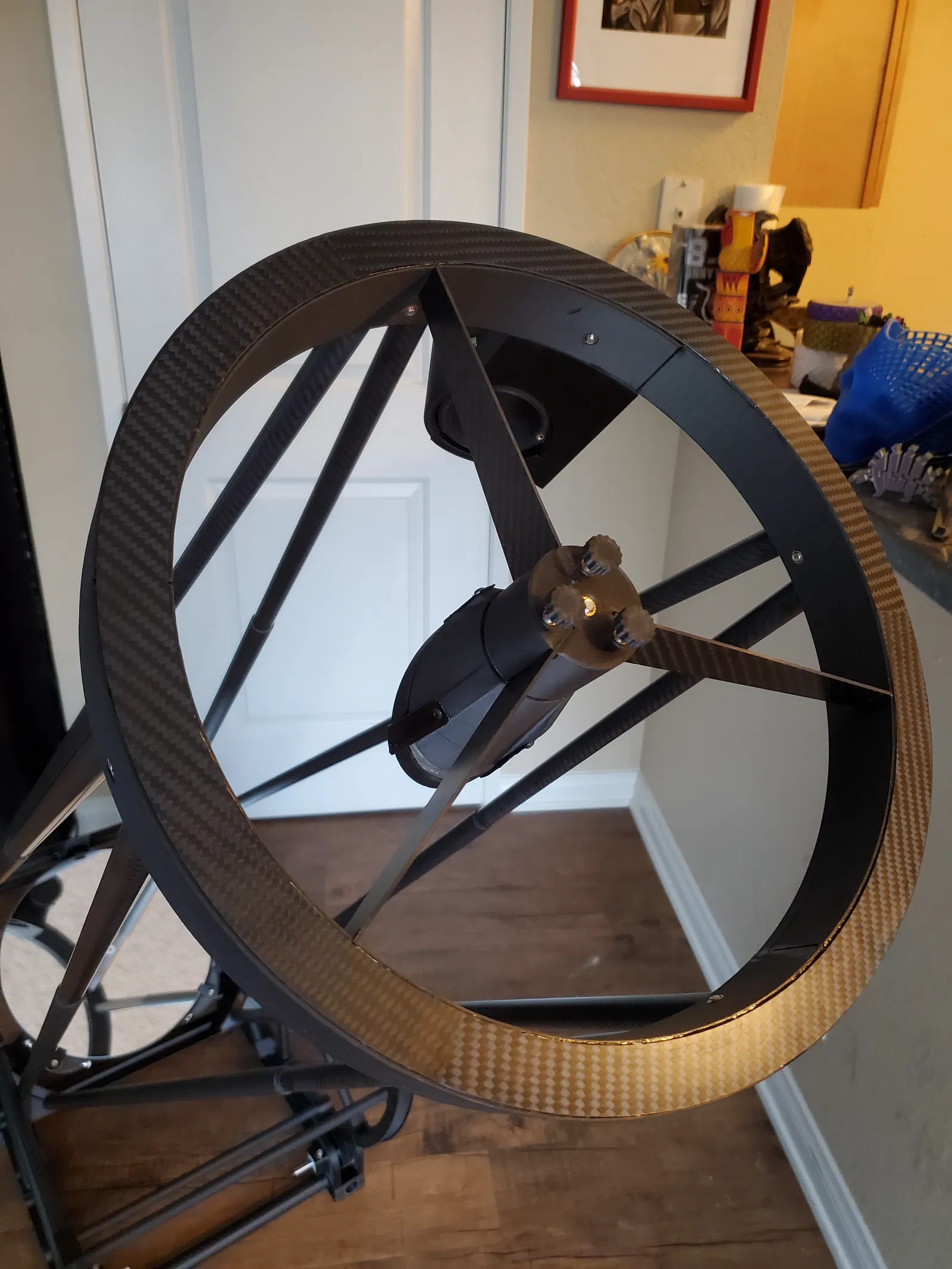

Đây là kính thiên văn phản xạ Newton kiểu Dobsonian 12 (hoặc 12.5 inch), f/5. Nó được thiết kế để chủ yếu in 3D, với các bộ phận tấm carbon fiber phẳng gia công CNC và ống carbon fiber bổ sung. Nó cũng có thể tháo rời để vận chuyển.
- Bạn sẽ cần một bộ gương. Mình tìm được một bộ gương đã qua sử dụng 12.5 inch, f/5 trên mục rao vặt Cloudy Nights. Agena Astro bán một bộ 12 inch f/5 cũng đủ dùng. Gương sơ cấp cần mỏng, khoảng 1 inch.
- In 3D bằng 3DXTech CarbonX ezPC
- Ống Carbon Fiber mua từ eBay các kích cỡ:
- 25x21mm
- 20x17mm
- 17x13mm
- 15x12mm
- Các bộ phận tấm Carbon Fiber CNC – Nhà cung cấp AliExpress
- Vòng bi bàn xoay cho phương vị – Nhà cung cấp AliExpress
- Tổng chi phí ~ $2000. Cao hơn tùy chọn ngân sách làm sẵn, nhưng rẻ hơn nhiều so với tùy chọn cao cấp.
- Vòng bi và các khối Teflon (hoặc UHMW) dùng cho chuyển động trục góc cao để cung cấp chuyển động mượt mà, được kiểm soát.
- Các bộ giảm chấn Teflon (UHMW) bổ sung trên vòng bi phương vị (không hiển thị trong mô hình).
Nó được dự định là kính thiên văn thủ công, kiểu “push-to”, nhưng có thể thêm động cơ bước cho chức năng “go-to” với bộ điều khiển OnStep. Động cơ có thể được gài/tháo ra để chuyển đổi giữa các chế độ dẫn động.
Cần một chút điều chỉnh thủ công để có chuyển động mượt mà mà không bị kẹt, nhưng nó hoạt động khá tốt sau khi đã tinh chỉnh.
Những gì nhìn thấy được thật tuyệt vời!
Thêm tài liệu và hình ảnh lắp ráp trên trang web của mình - https://designbydave.net/3d-printed-carbon-fiber-12-5-inch-dobsonian-telescope/
