Mô hình Xe tải RC Pacific P12 Tỷ lệ 1:10

Theo Wikipedia: "Pacific Truck & Trailer Limited là một nhà sản xuất xe tải hạng nặng có trụ sở tại Vancouver, Canada, nổi tiếng về độ bền. Pacific sản xuất cả xe tải đường trường và xe tải địa hình, đặc biệt là cho ngành công nghiệp khai thác gỗ, xe tải hạng nặng và xe chữa cháy."

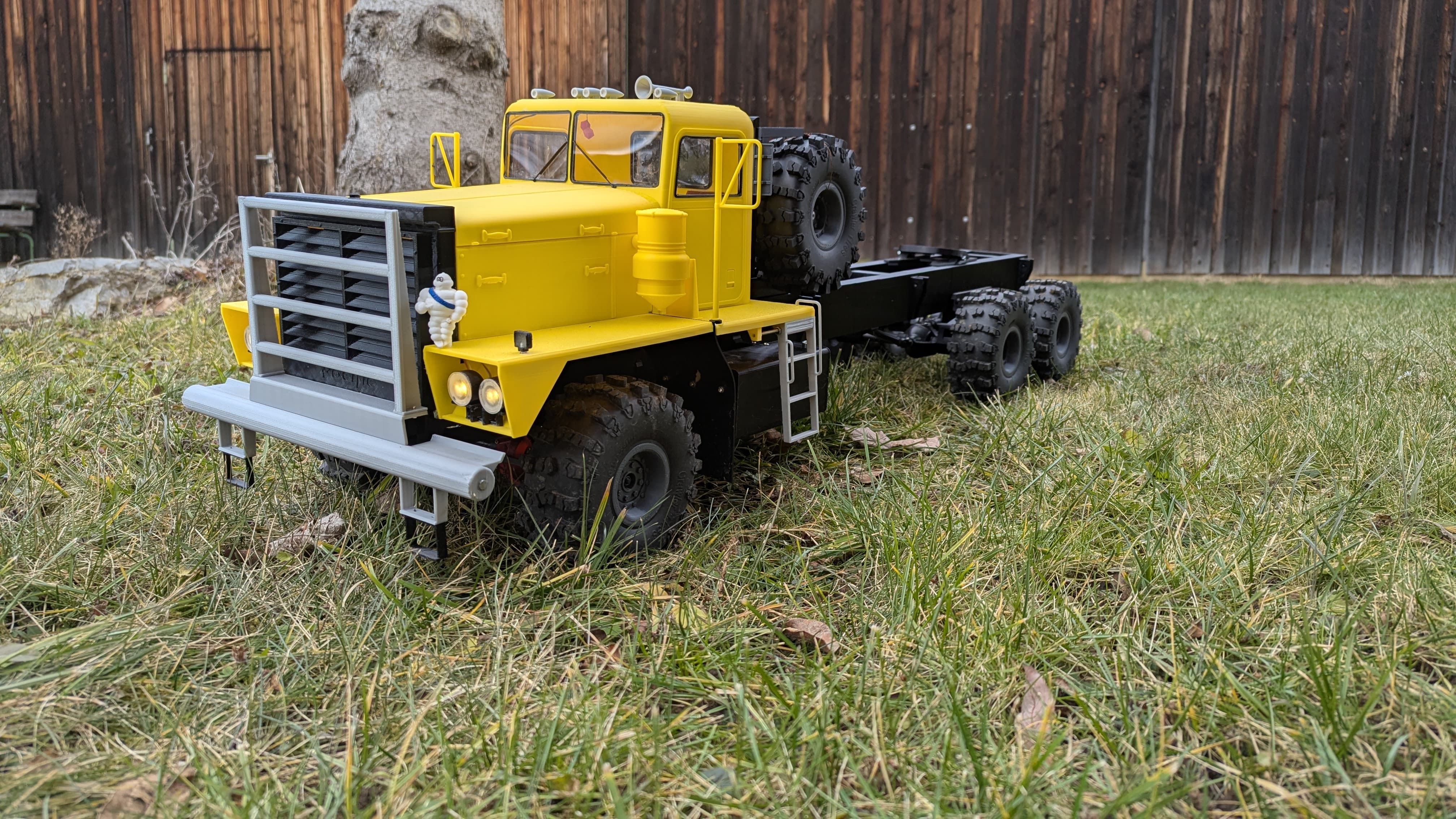

Tôi đã cố gắng nắm bắt tinh thần đó với mô hình này. Nó dài khoảng 1110mm, rộng 310mm (không tính gương), cao 340mm và nặng khoảng 8-10kg.

Để xem thêm ảnh và video về chiếc xe tải, vui lòng truy cập instagram của tôi. Tôi có nhiều cập nhật về chiếc xe tải ở đó hơn là ở đây.

Vì vậy, hãy cẩn thận, đây không dành cho người mới bắt đầu! Giống như tất cả các mô hình tôi tải lên ở đây, sẽ không có hướng dẫn, chỉ có Tệp CAD để tham khảo và một vài bức ảnh. Các tệp lắp ráp STEP và F3Z được bao gồm. Đây không phải là 6x6, chỉ là 4x6

Thông số kỹ thuật/Bản dựng:

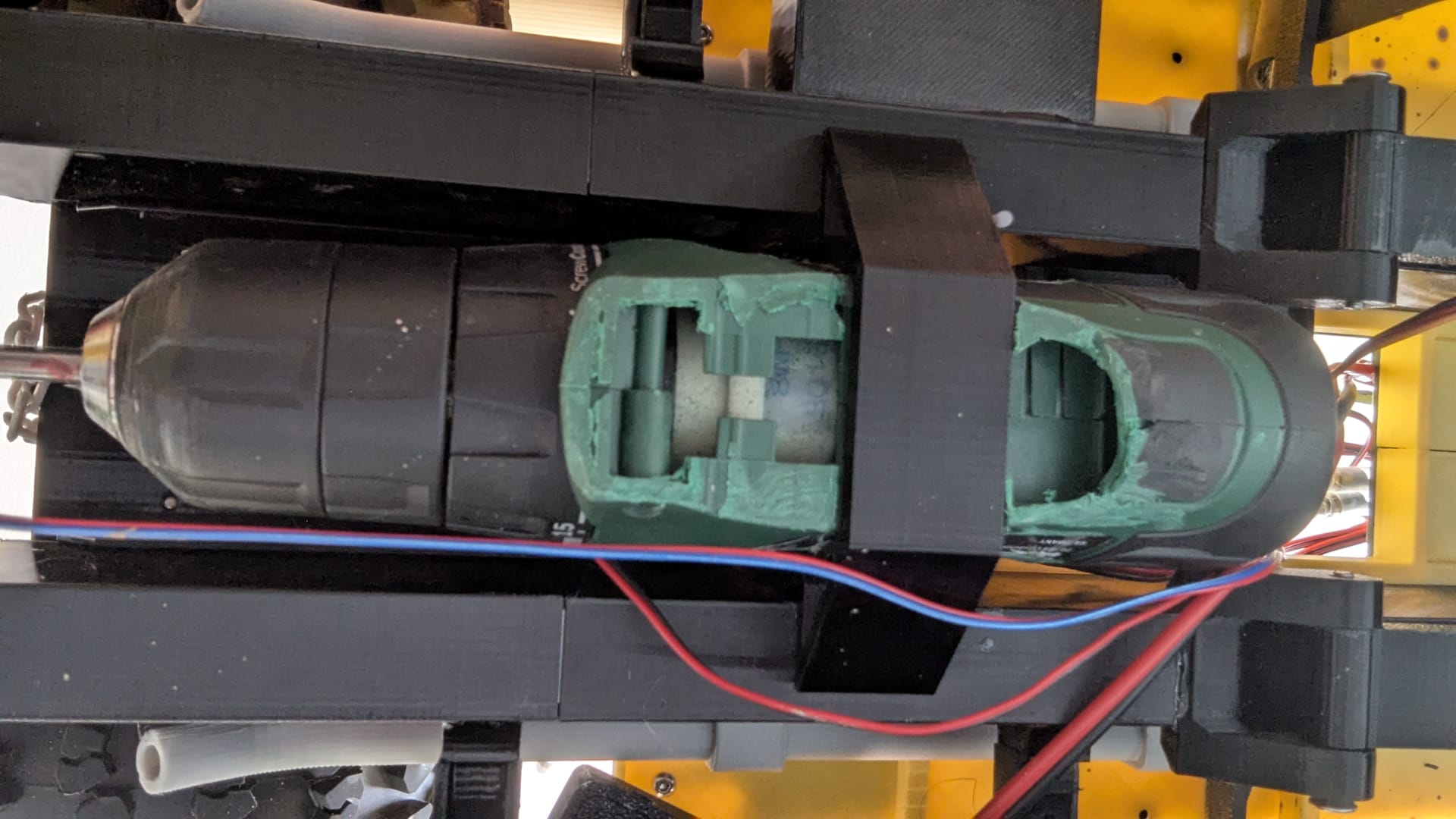

Động cơ: Tôi đã mua một động cơ Bosch PSR 1200 LI-2 đã qua sử dụng với giá 30€, đây là mức giá rất phải chăng cho một động cơ + hộp số 2 cấp. Một servo được sử dụng để chuyển số. Số 1: 0-450 vòng/phút Số 2: 0-1650 vòng/phút Kết hợp lại, đây là một sự kết hợp khá tốt giữa khả năng vượt địa hình và tốc độ trên đường.

Điện tử: Ắc quy: 3S 2.2Ah Ovonic (tôi đang chạy một cái ở phía trước làm dự phòng và hai cái trong một bình xăng bên cạnh được nối song song)

ESC: ESC 3S 160A thông thường, không thực sự cần chống nước nhưng nên có BEC khá tốt để cung cấp năng lượng cho tất cả các servo và đèn. Sau một số thử nghiệm thêm, tôi khuyên dùng BEC riêng có dung lượng hơn 1A.

Bộ thu: Để đi kèm với bộ điều khiển Radiolink của tôi, tôi đã mua bộ thu 12CH này. Bộ điều khiển của tôi chỉ có thể làm 10CH nên cũng ổn. Tôi chỉ cần nhiều kênh như vậy vì tôi đã thiết lập đèn thủ công (xi nhan được kích hoạt bằng công tắc trên điều khiển chứ không phải bằng cách lái) nên bạn hoàn toàn có thể dùng 3 hoặc thậm chí chỉ 2 kênh ở đây.

Module đèn: Không có gì đặc biệt ở đây. Tôi đã mua một module thông thường ở đây. Hầu hết các đèn LED đã được thay thế bằng các loại khác.

Đèn LED tôi đã sử dụng:

• Trắng ấm 5mm (cho đèn pha)
• Cam 1.8mm (cho xi nhan/đèn nóc)
• Dây 30 AWG cho đèn LED

Ngoài ra còn có bộ chuyển đổi buck cho đèn cốt được bật ngay khi kết nối ắc quy. Từ bộ chuyển đổi tương tự, tôi cũng chạy một quạt PC 60x10mm để làm mát ESC.

Servo: để lái, tôi đã mua servo 25kg; cho hộp số, tôi đã sử dụng những gì tôi có: servo 15kg thông thường. Servo vô lăng là servo SG90 9g mà tôi có từ bộ vi điều khiển.

Tùy chọn (cho tời): có một ESC nhỏ, rẻ, định mức 15A (đủ dùng cho Động cơ N20 mà tôi đang chạy). Tời của tôi chủ yếu để trưng bày chứ không dùng thực tế nên có thể bạn sẽ phải làm theo cách khác.

Đây là cách tôi đã thiết lập điện tử của mình (chỉ để tham khảo về các thành phần tôi đặt ở đâu - vui lòng làm tốt hơn tôi về việc đi dây)

Nắp ca-pô được gắn bằng 2 nam châm tròn 10x2

Trục: Các trục này "rẻ tiền" từ AliExpress. Chúng (theo mô tả) được làm cho

“Axial Wraith 90018 90020 1/10 RC Crawler Car”

Vì các trục này không có vi sai, tôi đã cắt một bên ở trục trước để việc quay dễ dàng hơn. Chỉ có trục sau là thực sự được dẫn động nên không cần trục trước chắc chắn.

Trục truyền động cũng từ AliExpress, tuy nhiên bạn có thể sử dụng bất kỳ trục truyền động nào có lỗ 5mm và chiều dài 119-159mm (ít nhất thì cái này cũng hoạt động với tôi).

Lốp xe: Tôi đã sử dụng lốp 150*58mm với vành 2.2 inch từ AliExpress. Tất cả các vành đều được in 3D và lắp rất chắc chắn. Tôi chưa gặp bất kỳ sự cố nào với việc trượt vành.

Khung: Khung sử dụng hai ống nhôm hình chữ nhật 40x15x2mm với mỗi ống dài 1090mm. Các bộ phận "khung in" sau đó được lắp vào các ống, một số bộ phận được cố định bằng vít M3 - vui lòng tham khảo mô hình CAD nhưng nói chung tất cả các lỗ trên các bộ phận đều tự giải thích và được sử dụng. Để có trọng lượng trên trục sau tạo độ bám, tôi đã sử dụng quả cân lốp xe mà tôi mua trên Amazon.

Hệ thống treo: Tôi đã in các lá nhíp từ PETG thông thường. Hãy đảm bảo sử dụng nhiều lớp tường để có độ bền. Có lẽ TPU rất cứng (khoảng 72D) sẽ phù hợp hơn. Lá nhíp phía trước được hỗ trợ bởi lò xo kim loại do trọng lượng bổ sung của ắc quy. Đối với các lá nhíp phía sau, tôi đã đặt chúng in SLS bằng nylon, tôi nghĩ vậy - cho đến nay chúng vẫn hoạt động tốt.

Buồng lái: Buồng lái được in thành một khối vì nó vẫn có thể quản lý được về mặt hỗ trợ nếu bạn in nó lộn ngược. Tôi không nhớ mình lấy mô hình ghế ngồi từ đâu - tôi chỉ tự làm phần đế và cắt một chiếc ghế tôi tìm thấy trên mạng cho vừa. Nếu bạn là tác giả của chiếc ghế hoặc biết tôi có thể lấy nó từ đâu, vui lòng liên hệ! Để làm tài xế, tôi đã mua một bức tượng Bud Spencer từ Amazon có chiều cao khoảng 180mm, khá vừa vặn.

Vô lăng được điều khiển bằng servo 9g được kết nối với kênh lái.

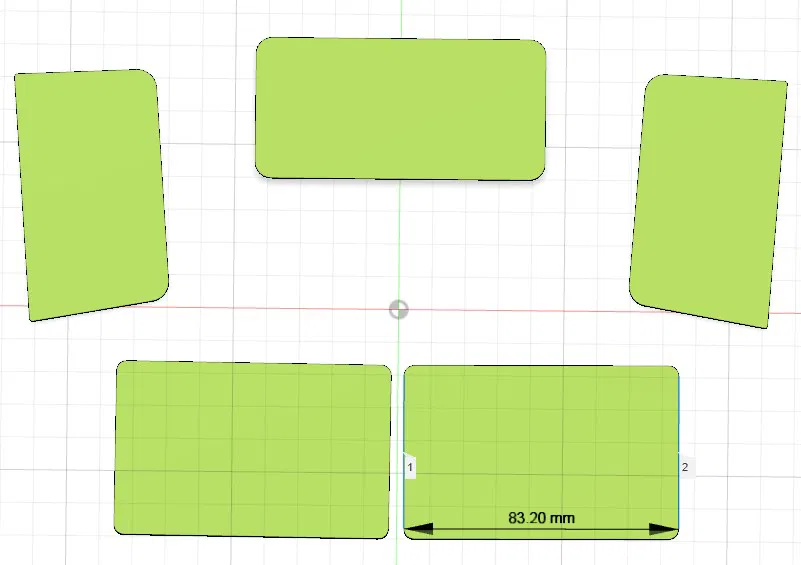

Các tấm kính cho cửa sổ đã được cắt laser từ acrylic dày 1-2mm và dán bằng keo chuyên dụng cho kính từ Uhu.

Phụ kiện: Cho đến nay, có một giá đỡ cho tời và bánh xe dự phòng cũng như một bánh xe thứ năm (5th-wheel). Bánh xe thứ năm có thể được lắp ở cấu hình đường trường (cứng) hoặc địa hình (xoay). Tôi chỉ thiết kế các giá đỡ cho nó, phần còn lại của bánh xe thứ năm được điều chỉnh từ HugoBiermann trên Thingiverse. Anh ấy có rất nhiều thiết kế hay nên hãy xem hồ sơ của anh ấy. Chiều cao bánh xe thứ năm khoảng 185mm.

Hiện tại tôi đang thiết kế một rơ moóc cổ ngỗng (gooseneck-trailer) mà tôi sẽ tải lên sớm™.

Không có liên kết nào được đưa vào là liên kết liên kết hoặc tài trợ dưới bất kỳ hình thức nào.

Nếu có bất kỳ điều gì còn thiếu hoặc bạn có yêu cầu nào, vui lòng liên hệ với tôi hoặc để lại bình luận :) Tôi sẽ cố gắng hết sức để giúp đỡ. Xin lỗi vì tiếng Anh của tôi tệ - đó không phải là ngôn ngữ mẹ đẻ của tôi
