Mod Tản Nhiệt và Chỉnh Nét Camera Stock cho Qidi Plus4
Mô tả cách mod lại camera stock trên máy Qidi Plus4 để cải thiện tản nhiệt và dễ dàng điều chỉnh tiêu cự ống kính. Hướng dẫn chi tiết các bước lắp đặt chỉ dưới 10 phút, bao gồm cả việc gỡ keo và gắn các bộ phận mới.
Mô tả

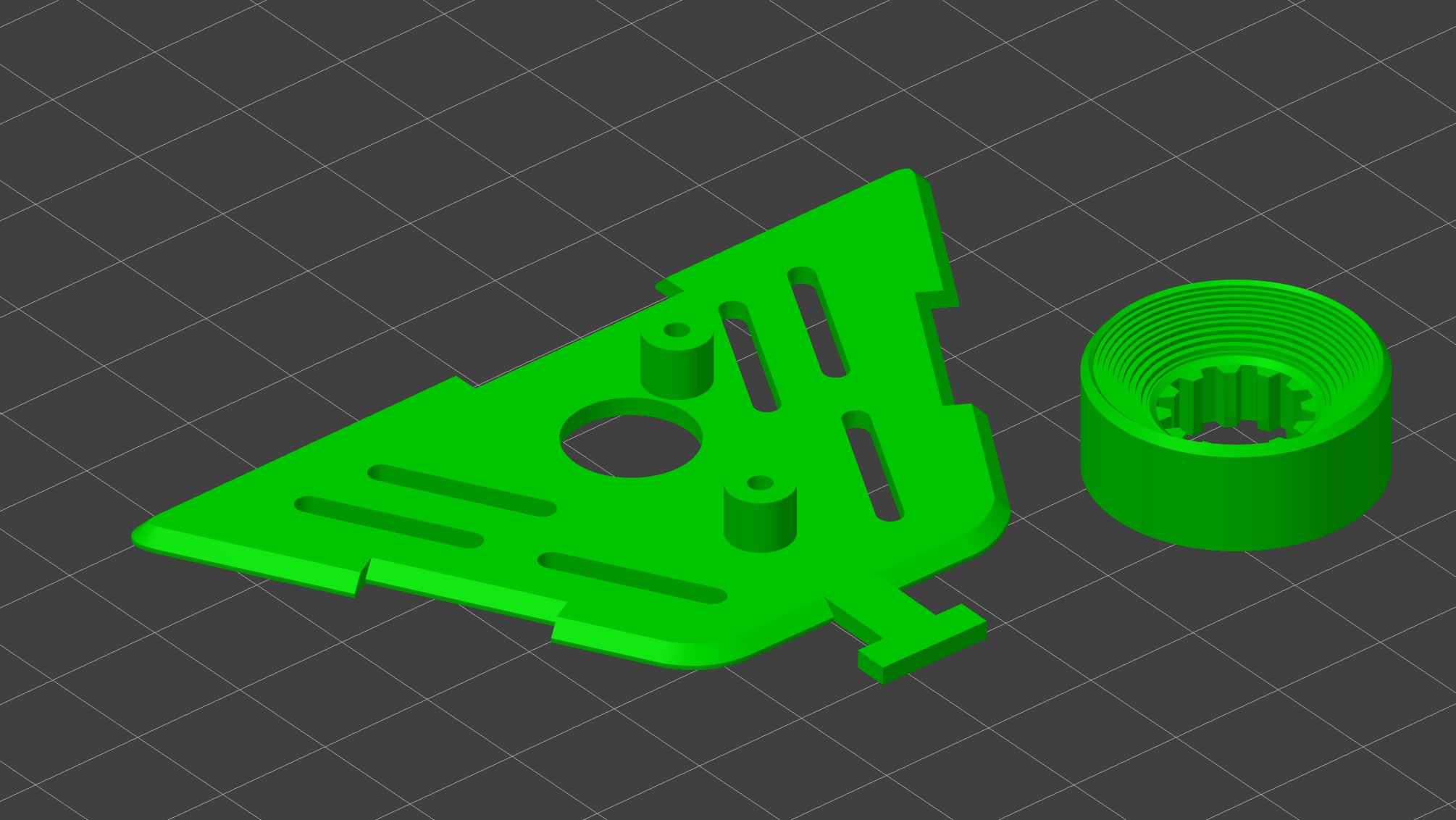

Thay thế tấm mặt trước của giá đỡ camera stock để thêm lỗ thông hơi và thêm chụp hood dễ cầm để điều chỉnh tiêu cự. Camera hiện có sẽ cần gỡ keo khỏi trục ống kính để có thể lấy nét.
Quá trình lắp đặt dưới mười phút.
-

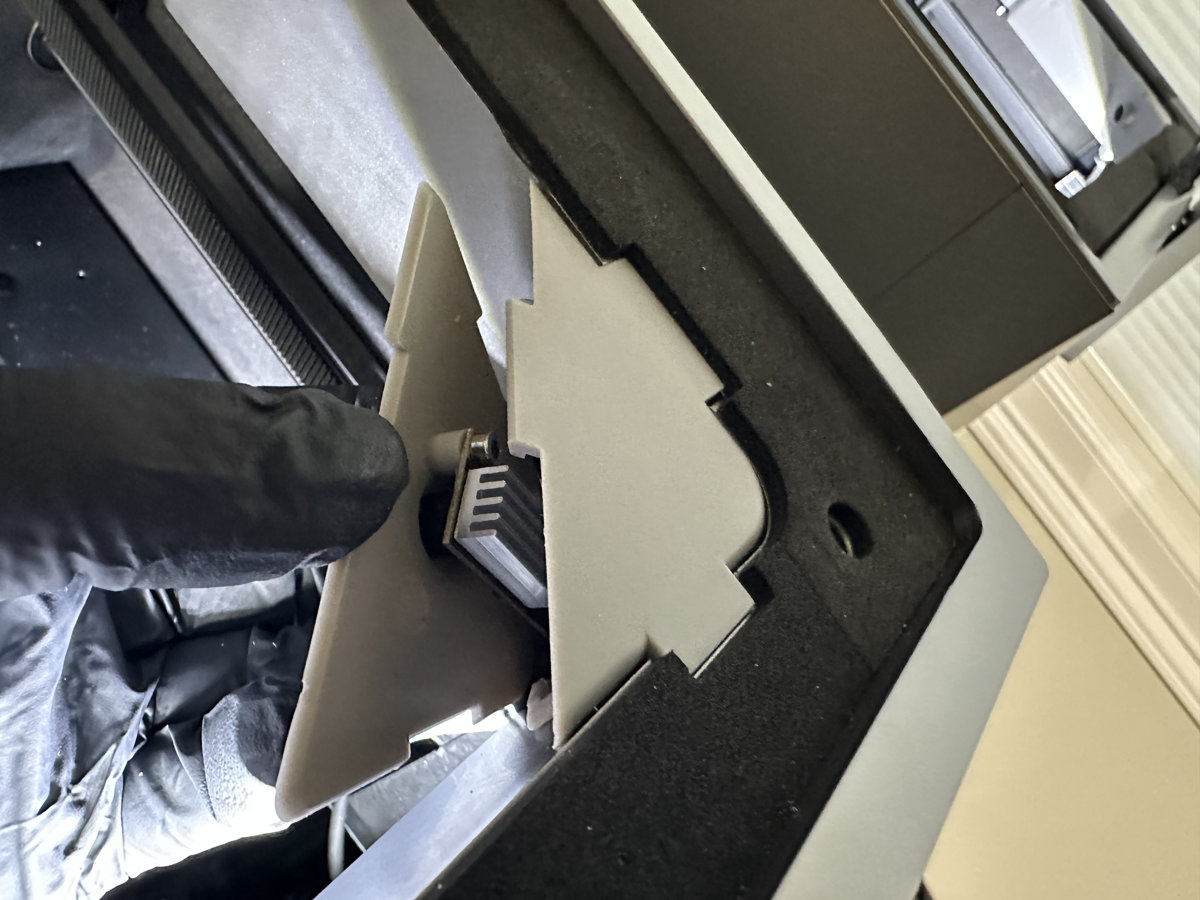

Tháo tấm gắn camera phía trước hiện có ra khỏi các kẹp của nó. Dễ nhất là tháo kẹp trên cùng trước, các kẹp dưới/bên sẽ tự bung ra.
-
Cắt dây zip tie cố định cáp camera vào giá đỡ. Không cần rút phích cắm USB khỏi bảng mạch camera.
-

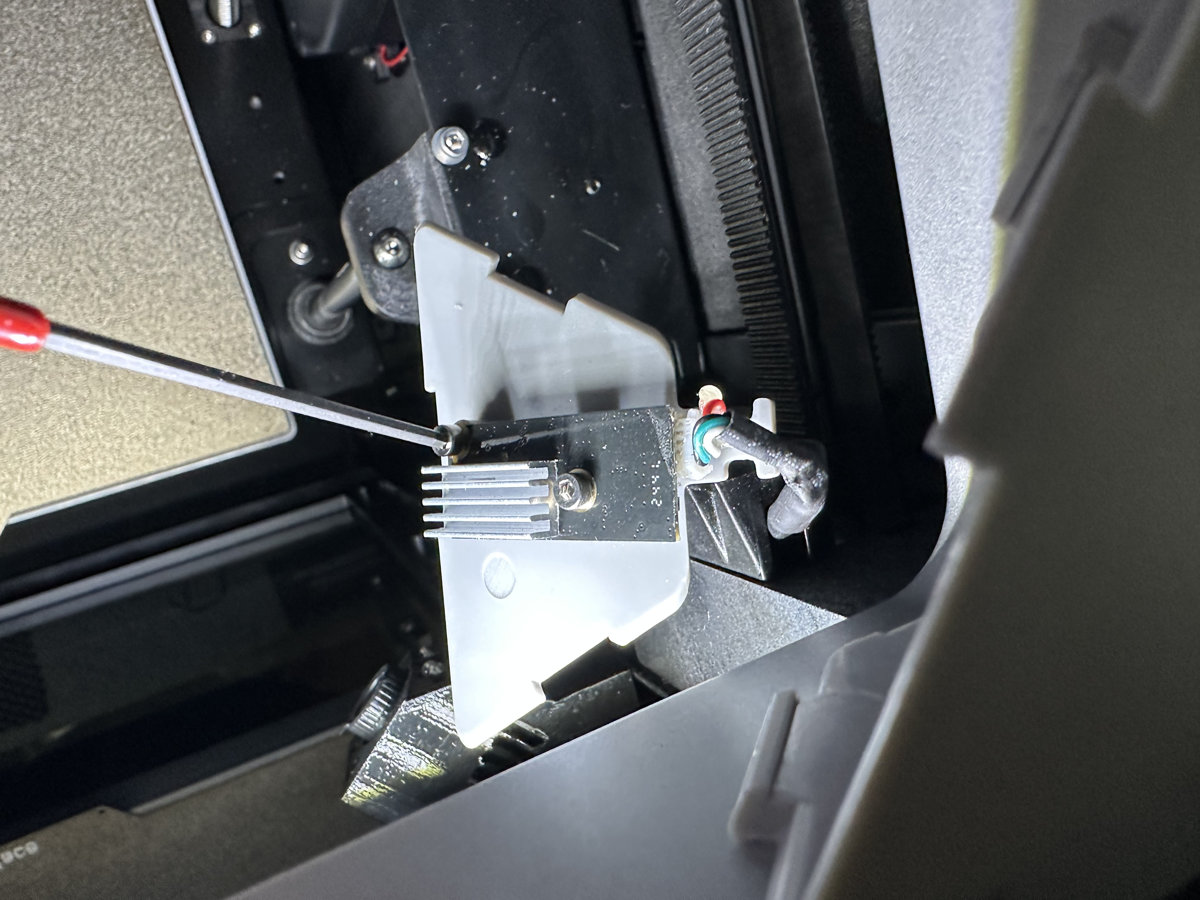

Tháo hai vít giữ cụm camera vào tấm mặt trước.
-

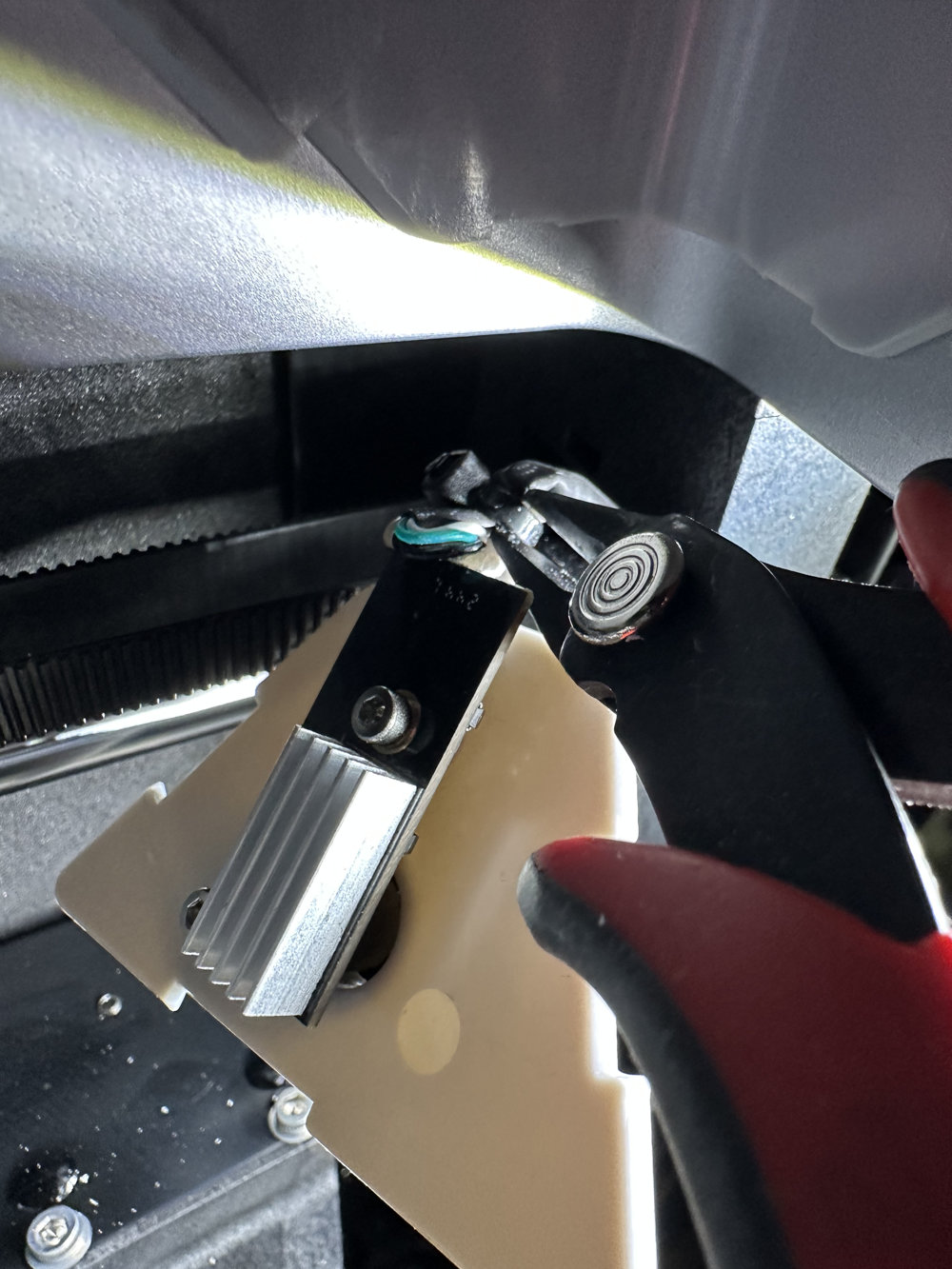

Gỡ keo trên trục ống kính ngăn ống kính xoay/lấy nét. Tôi thấy keo dễ dàng bong ra bằng cách dùng đầu kềm cắt lẫy cắt cẩn thận. Kiểm tra xem ống kính có xoay trơn tru sau khi gỡ keo không.
-
Gắn cụm camera vào tấm mặt trước mới bằng hai vít gốc.
-

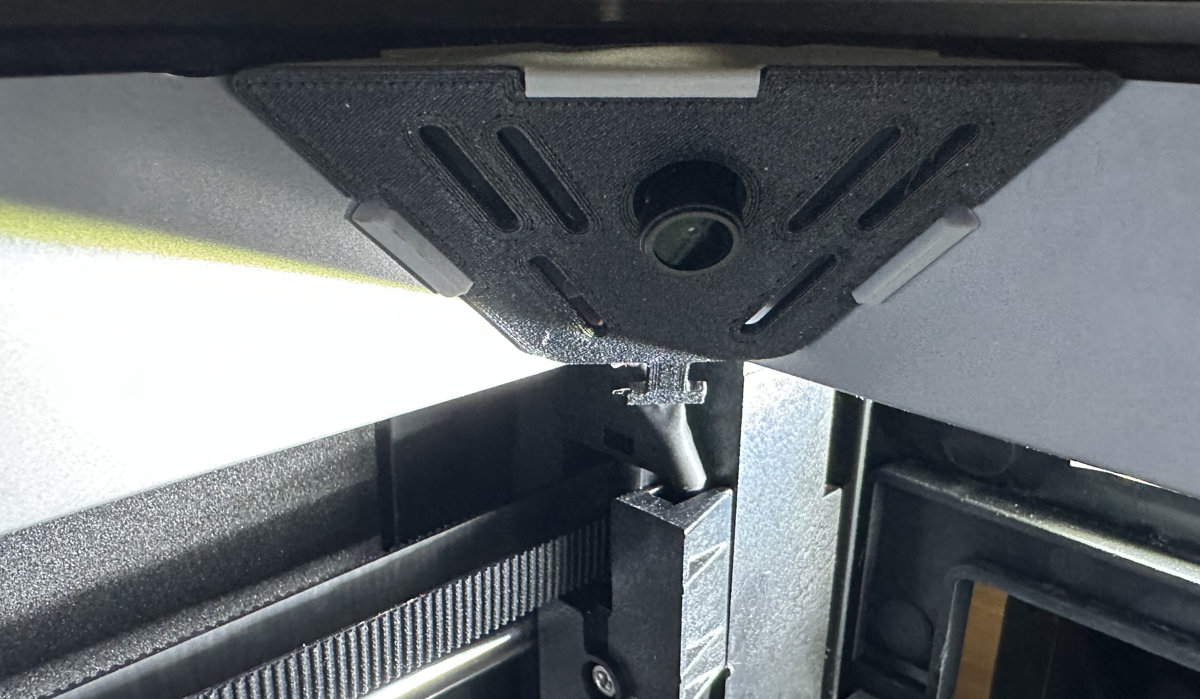

Gắn tấm mặt trước và cụm camera trở lại vị trí. Tùy chọn, bạn cũng có thể dùng dây zip tie để buộc cáp USB vào tấm mặt trước mới.
-

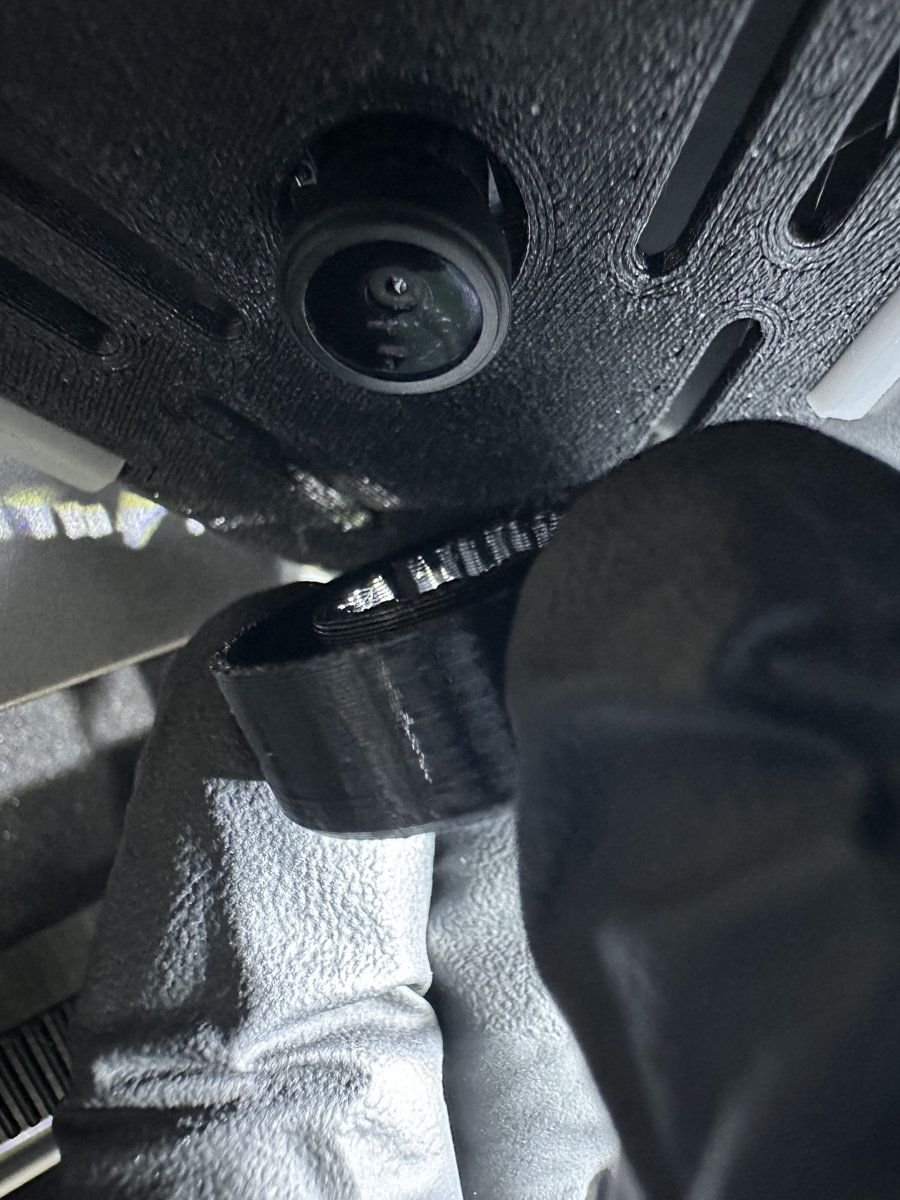

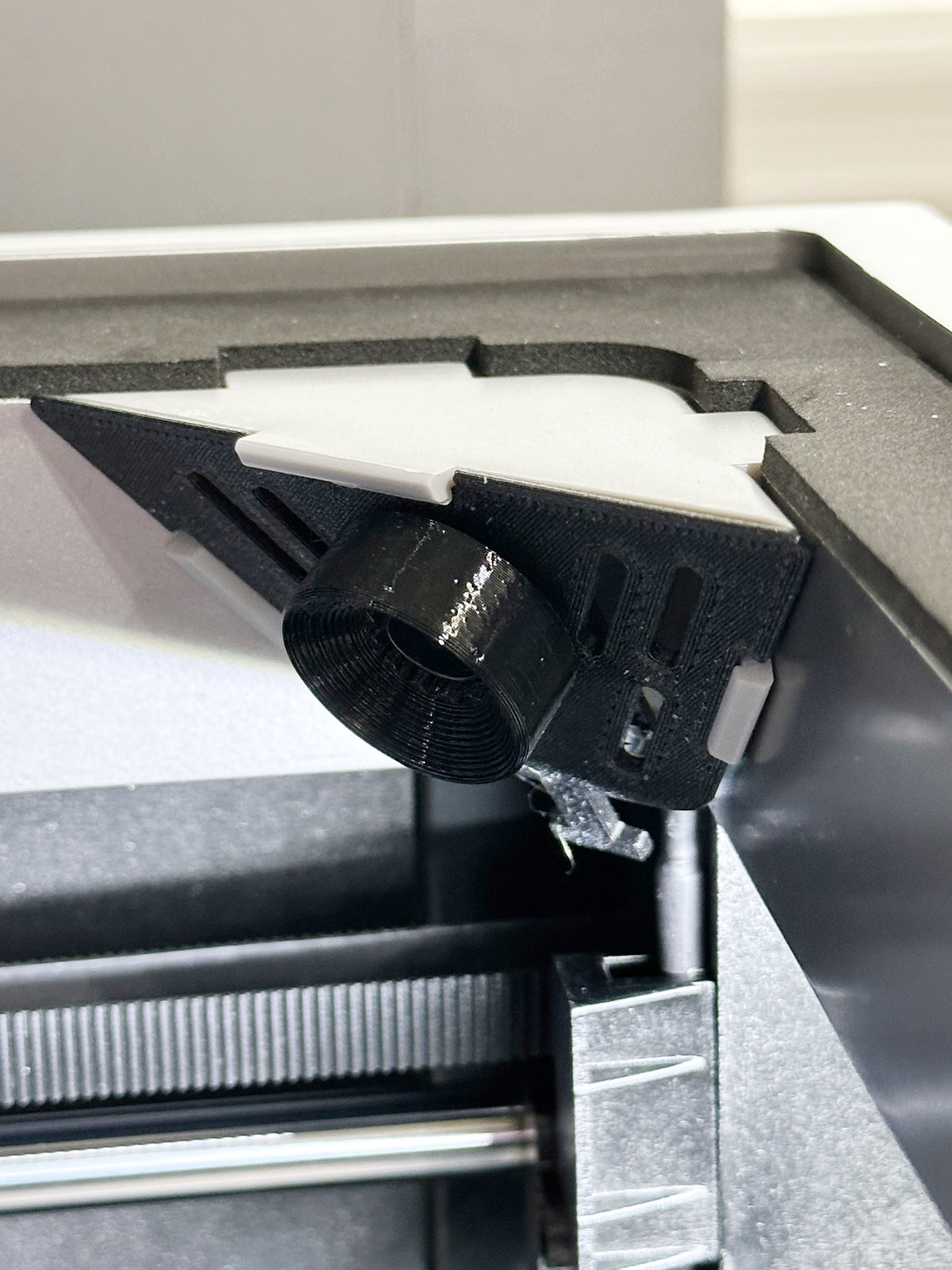

Trượt chụp lens hood vào ống kính camera. Nó sẽ nằm gần bằng với mặt trước của tấm gắn. Đừng dùng lực quá mạnh. Nếu quá chặt, hãy chà nhẹ một ít nhựa từ bên trong chụp lens hood.
Hoàn tất lắp đặt, bạn có thể đặt tiêu cự camera theo ý muốn. Camera stock sẽ KHÔNG BAO GIỜ sắc nét như camera Creality Nebula, nhưng lấy nét tốt hơn thì có ích.
In bằng PETG, 3 đến 4 lớp trên/dưới, 3 lớp tường, 15 đến 20% gyroid infill.
