K2 Plus CFS Mod - Buồng Sưởi - Space Pi Đôi

Tui làm cái mod CFS này để coi có làm được hay không. Giống như nhiều anh em, tui có cái máy sấy Space Pi dual roll filament dryer đi kèm với đơn K2 Plus preorder. Tui thì có mấy cái máy sấy filament khác rồi, nên cũng hông có nhu cầu xài cái máy sấy độc lập nữa.

Cái CFS thì hông có tính năng sưởi/sấy chủ động trong buồng. Mod này sẽ khắc phục cái đó.

Cái này còn là beta lắm nha. Tui chỉ có 1 cái CFS để test thôi. Cần feedback từ mọi người lắm đó! Cứ thoải mái nhắn tin cho tui nếu có ý kiến đóng góp/cải tiến nha. Đánh giá & makes là tui ghi nhận hết!

Lưu ý - mod này khó mà hoàn tác lại nha, vì mấy bạn phải cắt 5 lỗ trên cái vỏ CFS. 4 lỗ cho cửa gió vào/ra, với 1 lỗ cho công tắc nguồn. Xin lưu ý là mấy bạn tự mod nha, tự chịu trách nhiệm nha. Tui hông chịu trách nhiệm cho bất kỳ thiệt hại nào mấy bạn gây ra trong quá trình mod. Mấy bạn sẽ làm mất bảo hành của Space Pi, và có thể cả CFS nữa đó, tùy thuộc vào vấn đề mấy bạn gặp phải sau này. Nhớ cân nhắc kỹ trước khi bắt đầu nha!!!

Mod này chỉ đơn giản là lấy cái Space Pi, rồi ráp phần cứng của nó vô cái CFS. Cái CFS vẫn hoạt động như bình thường, Space Pi vẫn hoạt động, và được cấp nguồn, độc lập. Mấy bạn sẽ xài lại dây nguồn của Space Pi để cấp nguồn riêng cho các bộ phận của nó.

Link của tui hông có affiliate nha. Nếu muốn ủng hộ thiết kế này - https://ko-fi.com/ice992

• EDIT- có mấy bạn đóng góp rồi, tui muốn nói lời cảm ơn chân thành. Tui cũng là dân chơi như mấy bạn thôi, tui làm thiết kế vào buổi tối khi có thời gian rảnh. Tui làm việc rất nhiều giờ trong tuần - nên những đóng góp đó thật tuyệt vời và tui chỉ muốn nói lời cảm ơn!

Giờ tui đã test cái này gần 48 tiếng liên tục rồi - với PLA, ABS, ASA, và PETG. Tui chỉ gặp rắc rối với mấy loại ASA rẻ tiền, cũ thôi. Tui nghĩ cái này chỉ là do cái CFS thôi, chả có vấn đề gì từ cái mod sưởi buồng hết khi mà tui xác định được nhiệt độ buồng thực tế.

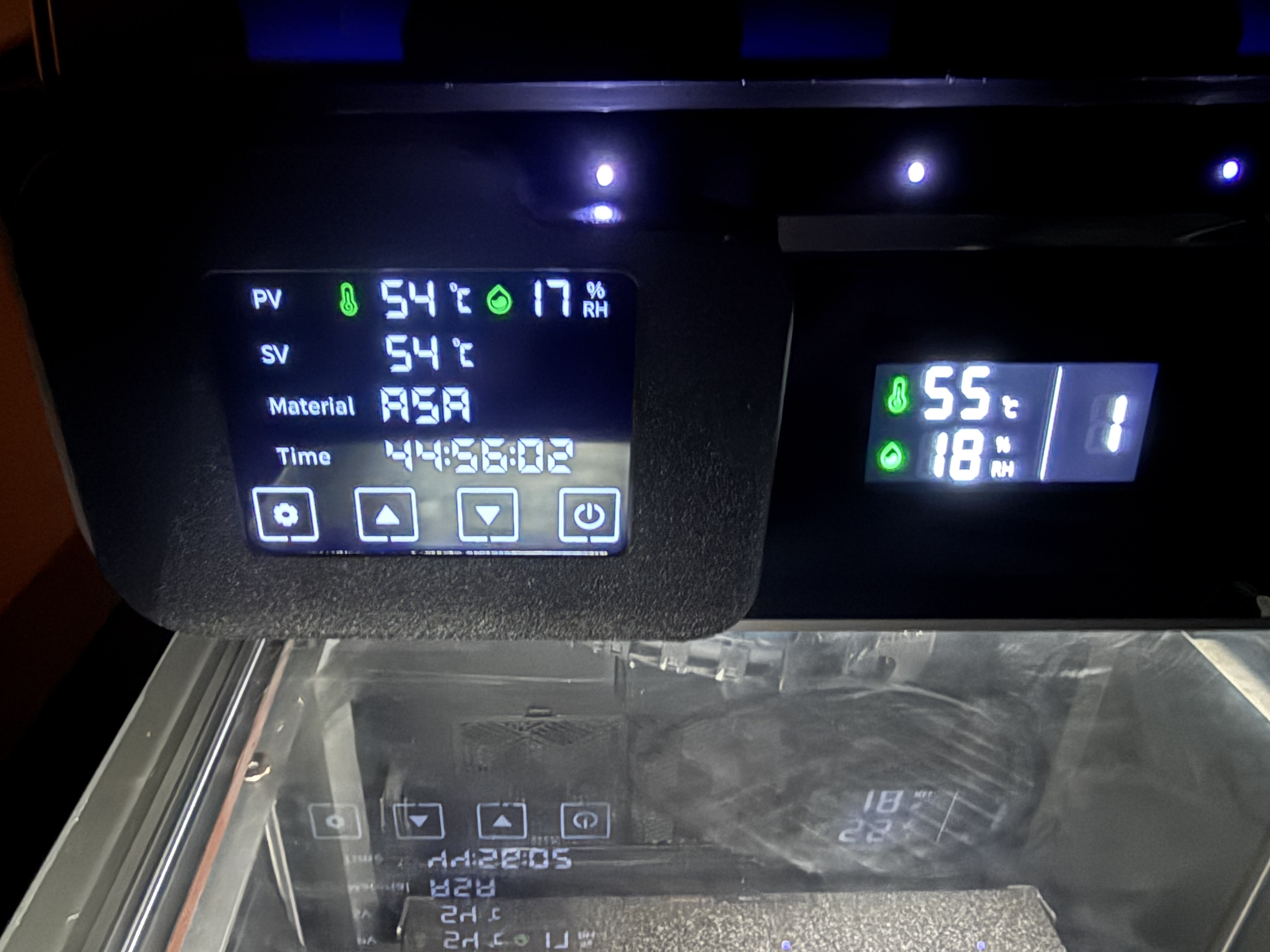

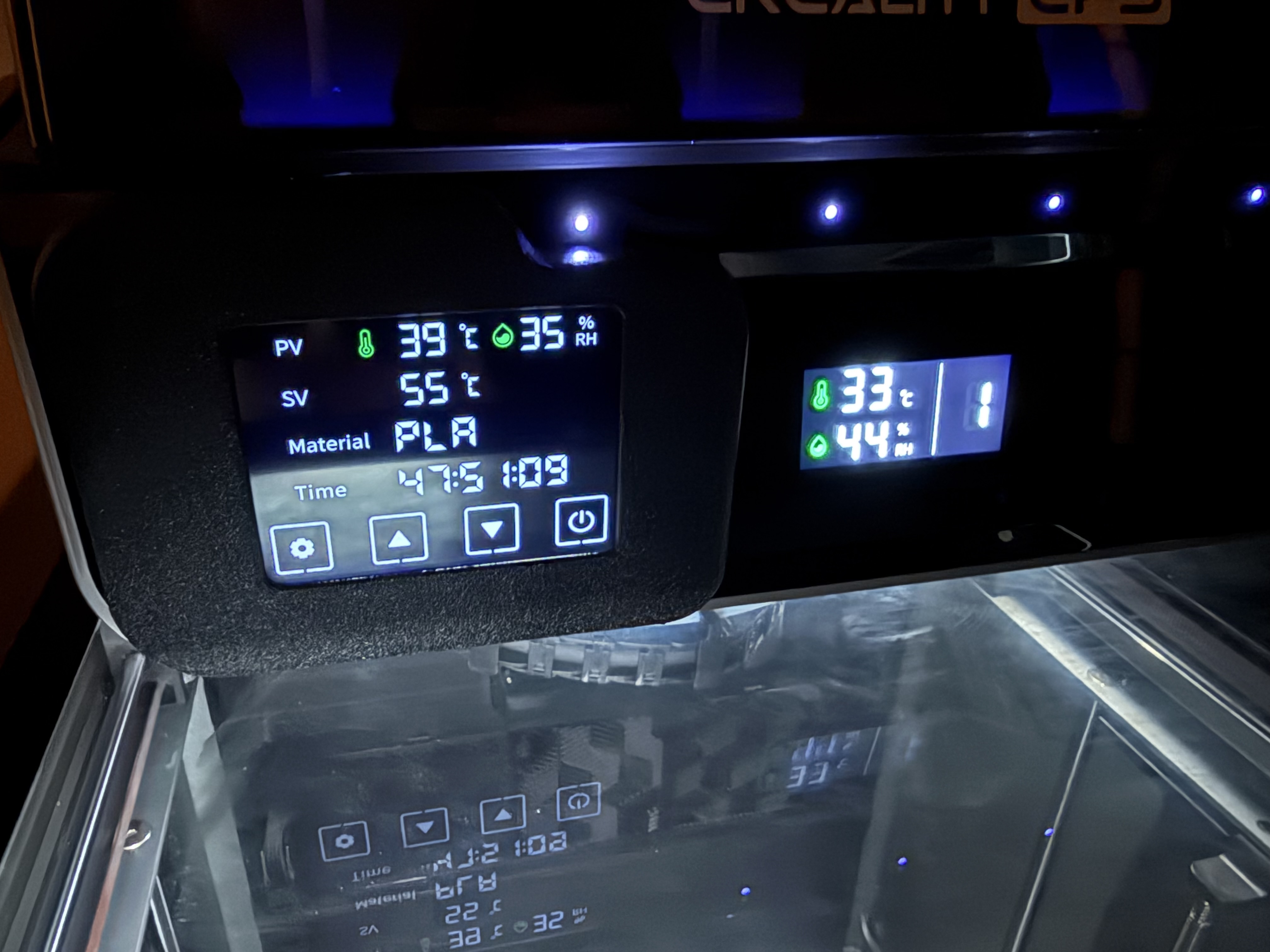

Có một điều cần lưu ý - nhiệt độ buồng, và nhiệt độ Pi/CFS KHÔNG chính xác. Tui thấy có sai lệch nhiệt độ lên tới 11°C. Với PLA - tui chỉnh nhiệt độ máy sấy là 45°C và nó hoàn hảo. 50°C, với nhiệt độ buồng được ghi nhận, làm cho một số PLA bị mềm quá. Tui xài 54°C cho ASA/ABS.

Đây là những gì tui test được:

Cài đặt nhiệt độ máy sấy

Nhiệt độ buồng (ổn định sau 60 phút)

45° C

51° C (tối đa - 53°C)

50° C

58° C (tối đa 60°C)

54° C

64° C (tối đa 66°C)

Cần có:

• Cáp nối dài Ribbon Cable. Đầu đực sang đầu cái, 10 chân, bước răng 2.54mm, 2 hàng. Dài 10-12 inch. Tui xài cái này: https://a.co/d/1oCxQt7
• Dây 14Ga để nối dài dây nguồn bộ sưởi (cần nối dài 3-4 inch)
• Mỏ hàn/Ống co nhiệt để nối dài dây nguồn bộ sưởi
• Mũi khoan 2.5mm (hoặc 1/8 inch)

Tùy chọn:

• Đầu nối dây hàn kín - Tui thích xài cái này hơn là hàn & ống co riêng lẻ. Tui xài bộ này: https://a.co/d/1940XVY
• Đầu cos & kìm bấm - cái này làm cho đầu dây nguồn của mấy bạn sạch sẽ gọn gàng - và làm cho việc kết nối/ngắt kết nối cực kỳ đơn giản. Một vài lựa chọn:
  • Bộ khởi động - https://a.co/d/1NvKYol
  • Bộ có kìm bấm xịn hơn và nhiều đầu cos hơn - https://a.co/d/gqHPyOy
  • Chỉ đầu cos nếu mấy bạn đã có kìm bấm - https://a.co/d/brzgdLj
• Máy khắc/cắt cầm tay để cắt - Dremel hoặc tương tự
• Dây rút - loại nhỏ/ngắn

Tháo rời CFS: https://wiki.creality.com/en/cfs/replace-cfs-mainboard

• Nhớ giữ lại hết ốc vít - để riêng với ốc của Space Pi. Tháo hết dây rút -

Tháo rời Space Pi:

• Lưu ý - trước khi tháo rời - vui lòng kiểm tra xem Space PI của mấy bạn có hoạt động bình thường không nha. Đã có báo cáo về việc Space Pi bị lỗi cảm biến từ nhà máy. Đảm bảo máy của mấy bạn hông báo lỗi gì trước khi tháo.
  • Máy của tui - báo lỗi E4. Về cơ bản đây là một kiểm tra mà Creality đặt vào bộ sưởi Space Pi để đảm bảo buồng được làm nóng đủ trong một khoảng thời gian nhất định. Tui thấy là cần làm nóng máy theo từng nấc 3-5°C. Thời gian kiểm tra là 10 phút. Máy sẽ làm nóng buồng lên 3-5°C trong 10 phút. Nếu tui đi từ lạnh, lên 50°, tui sẽ bị lỗi E4, và phải khởi động lại bộ sưởi Space Pi.
• Tui hông tìm được hướng dẫn nào của Creality - có mấy tấm hình trên Reddit từ một cái space pi một cuộn: https://www.reddit.com/r/Creality/comments/1gdlgta/disassemble_creality_space_pi_filament_dryer/?rdt=40757
• Hướng dẫn ngắn:
  • Lật úp máy lại - tháo các miếng đệm cao su ở đáy
  • Tháo 6 con ốc dưới miếng đệm cao su
  • Tháo cái nắp nhựa màu đen trên màn hình - nó dày 0.5mm - cạy một cạnh - nó dán nhẹ vào mặt trước. Miếng này có thể tái sử dụng như một phần của mod.
  • Mấy bạn có thể tháo các con ốc lộ ra - mấy bạn sẽ hông tháo được cái màn hình ra cho đến khi tháo nắp đáy ra và rút dây màn hình khỏi bo mạch chính.
  • Tháo nắp đáy
  • Tháo hết các con ốc mấy bạn tìm thấy bên trong - ốc bo mạch chính sẽ được dùng để gắn bo mạch chính vào các bộ phận in.
  • Chụp ảnh lại các dây nối trên bo mạch chính - các khối nhiệt không nhạy cảm với cực tính - nhưng cứ để đó phòng khi cần tham khảo.

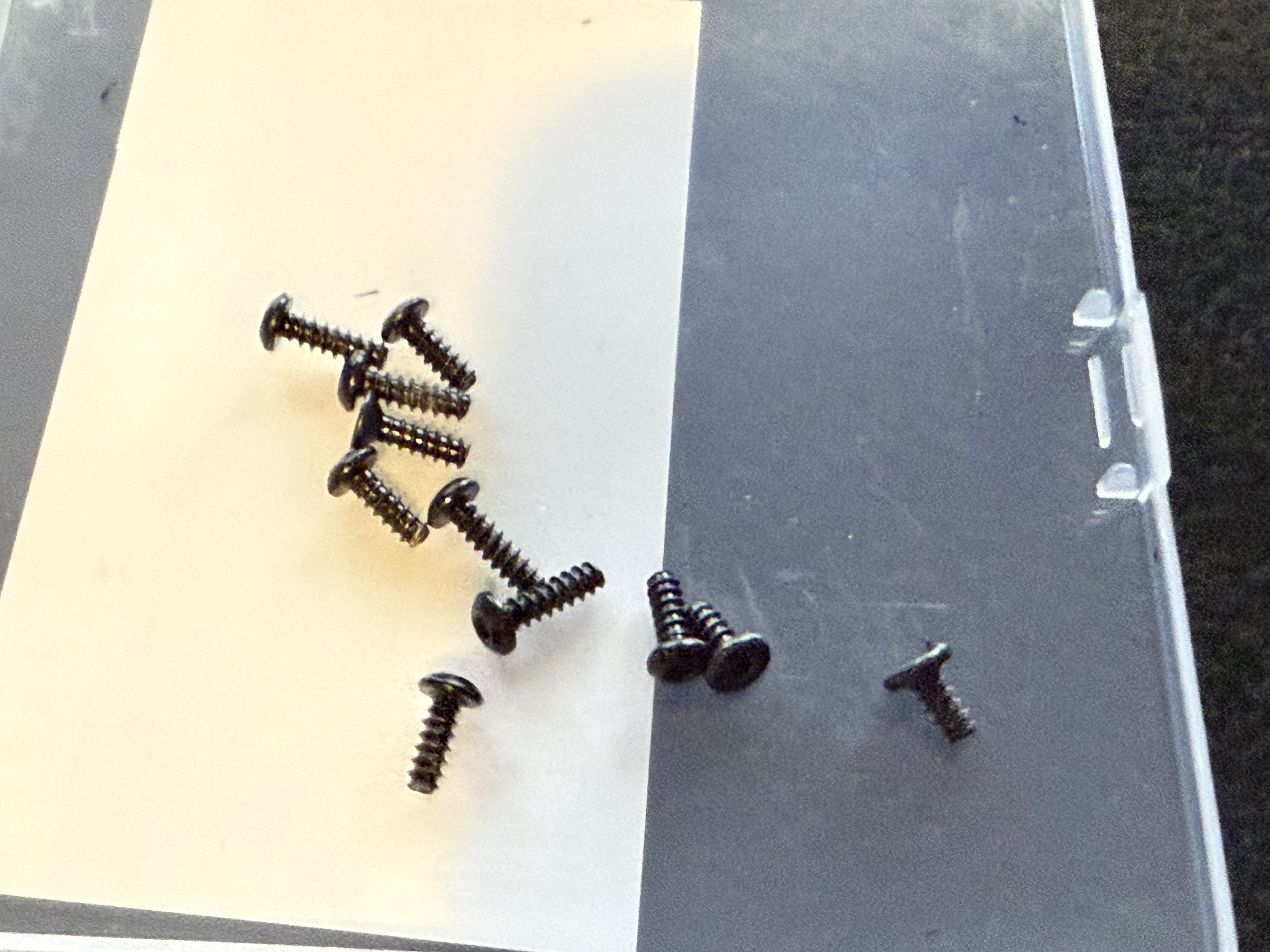

  • Giữ tất cả các con ốc đã tháo lại với nhau - mấy bạn sẽ dùng lại một số con với mod này.
  • Mấy bạn sẽ có tất cả các bộ phận dưới đây được tháo ra, và một cái vỏ Space Pi trống rỗng.
    • Bo mạch chính
    • Công tắc nguồn/ổ cắm
    • 2 quạt
    • 2 khối nhiệt

Phần nhựa của Space Pi không cần dùng. Cất các bộ phận đó đi, cùng với mấy con ốc. Mấy bạn sẽ dư ra vài con ốc từ Space Pi, nhưng mấy bạn sẽ dùng chúng để gắn bo mạch chính, màn hình, quạt, khối nhiệt, và đế in.

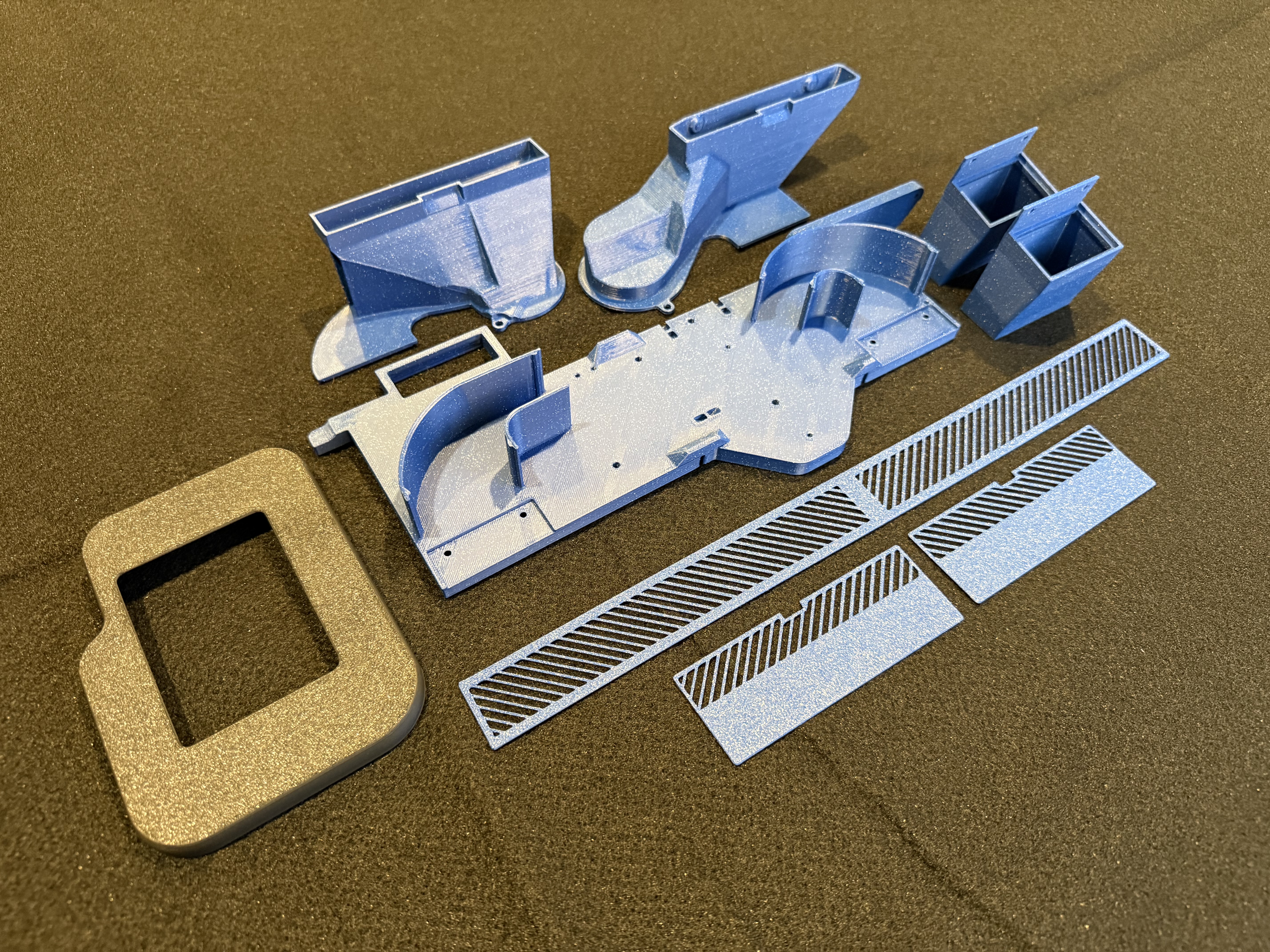

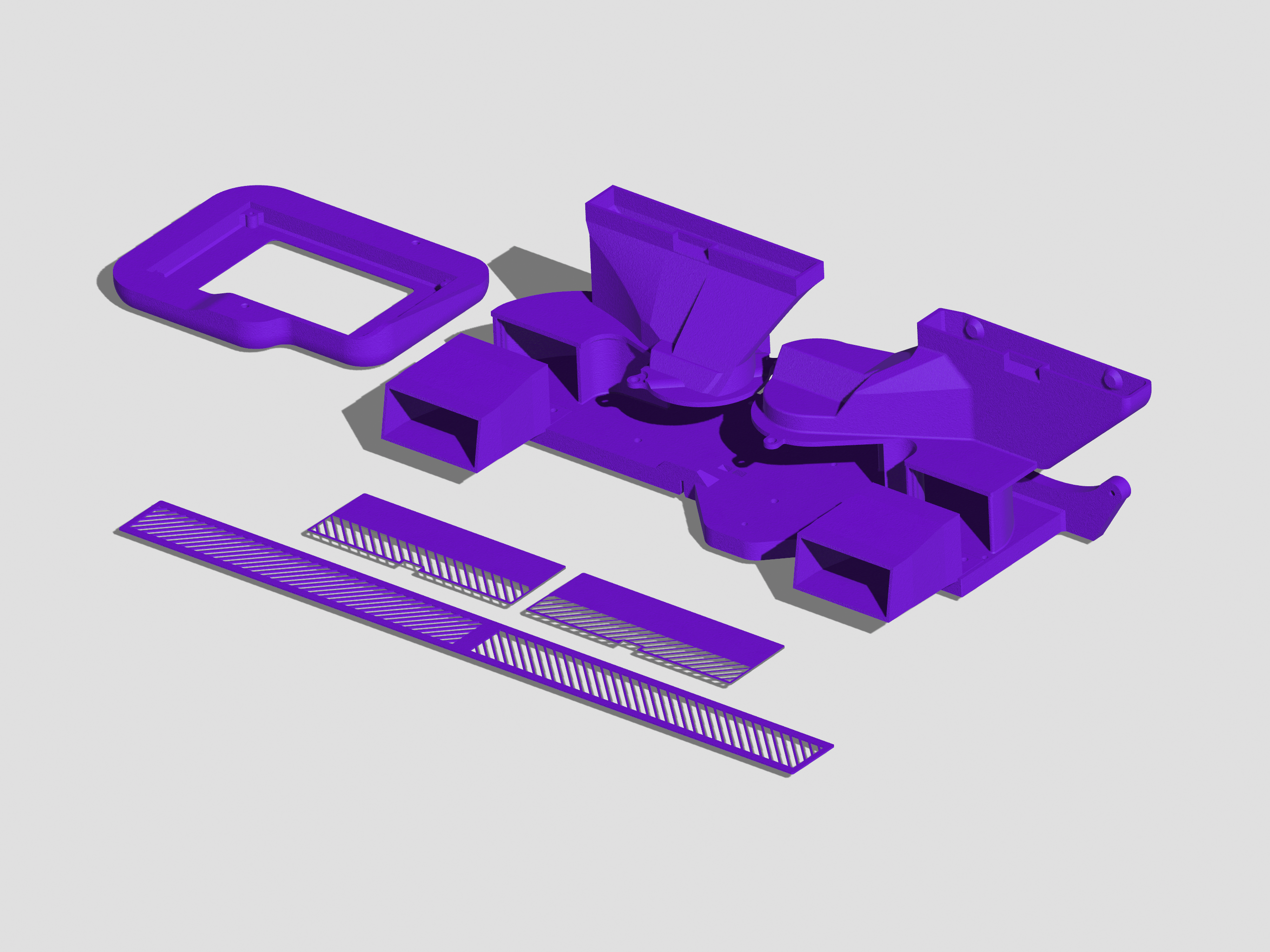

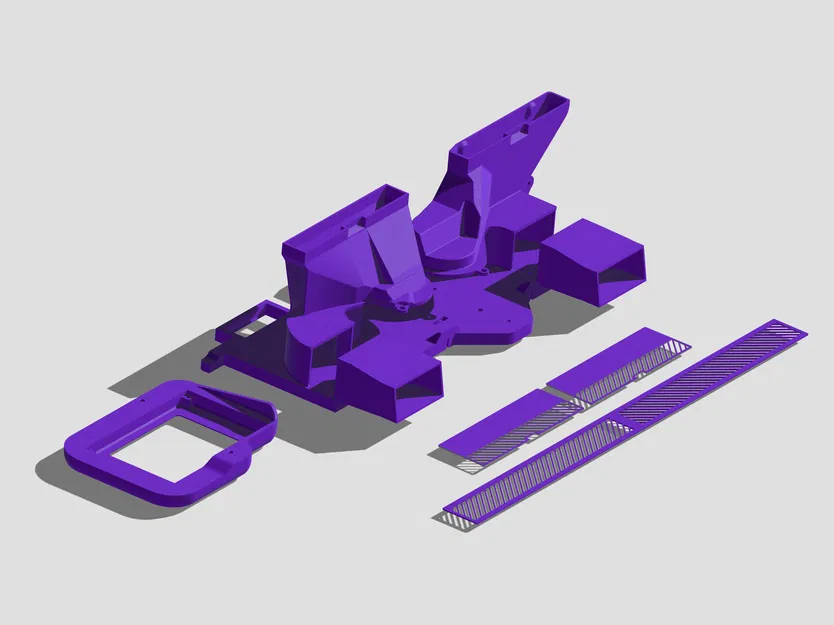

Các bộ phận in:

• Đế
• Nắp ống dẫn khí
• Ống dẫn khí vào
• Ống dẫn khí ra

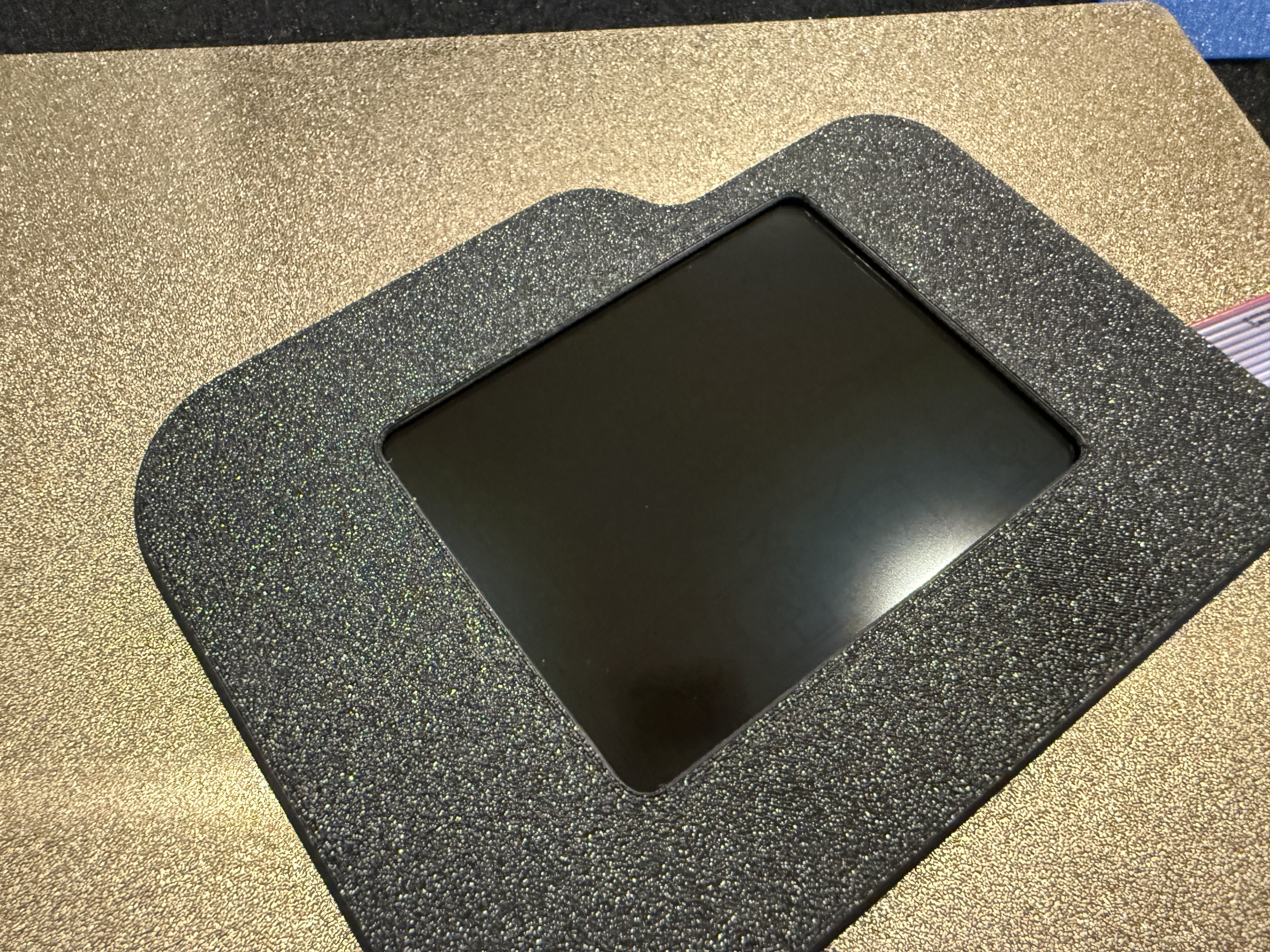

• Giá đỡ màn hình
• Tùy chọn - Mẫu khoan lỗ giá đỡ màn hình - cái này để in ra rồi khoan lỗ lên mặt trước của CFS.

Cài đặt in tui đã xài:

• Chất liệu: ASA/ABS - các bộ phận này sẽ tiếp xúc với khí nóng, và các bộ phận nóng. PLA sẽ bị biến dạng. Lưu ý - Giá đỡ màn hình có thể in bằng PLA - nó không tiếp xúc với nhiệt chút nào.
• Tường: 4
• Kiểu ruột: Rectilinear hoặc Gyroid (tui thích 2 cái này)
• Ruột: 15-20% - lưu ý - cái này chỉ áp dụng cho đế thôi - mọi thứ được thiết kế để thành full tường với cài đặt này. Có một vài túi ruột nhỏ trong ống dẫn khí, nhưng không nhiều.
• Độ dày mặt trên và mặt dưới: 0.8 mm
• Chiều cao lớp đầu tiên: 0.2mm
• Tất cả các lớp khác: 0.2mm
  • Tui có dùng dynamic layer height xuống 0.10 trên ống dẫn khí ra
• Supports - bật - thủ công - chỉ trên bàn in (1 ống dẫn khí vào cần support bên trong lỗ quạt - tui không tránh được cái này)
• Brim - chỉ những bộ phận cần brim trong 30 lần in thử các bộ phận này trong các phiên bản và thử nghiệm: Ống dẫn khí ra. Tui xài Brim, bên trong/bên ngoài, 5mm.

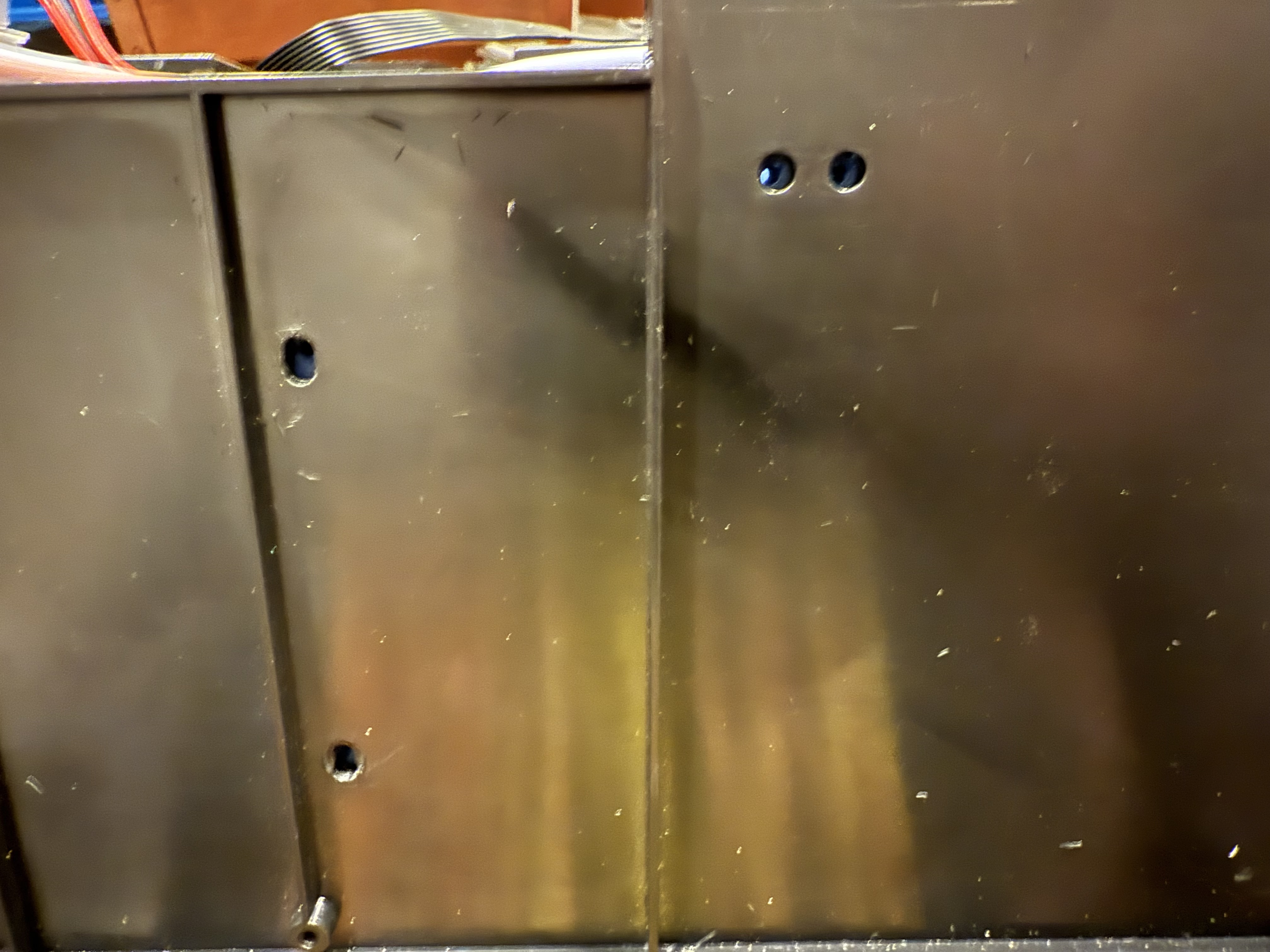

Tui có đính kèm mẫu lỗ Giá đỡ màn hình để khoan lỗ trên mặt trước của CFS. Tui sẽ làm mẫu cắt cho cửa gió vào/ra - tui chưa hoàn thành chúng.

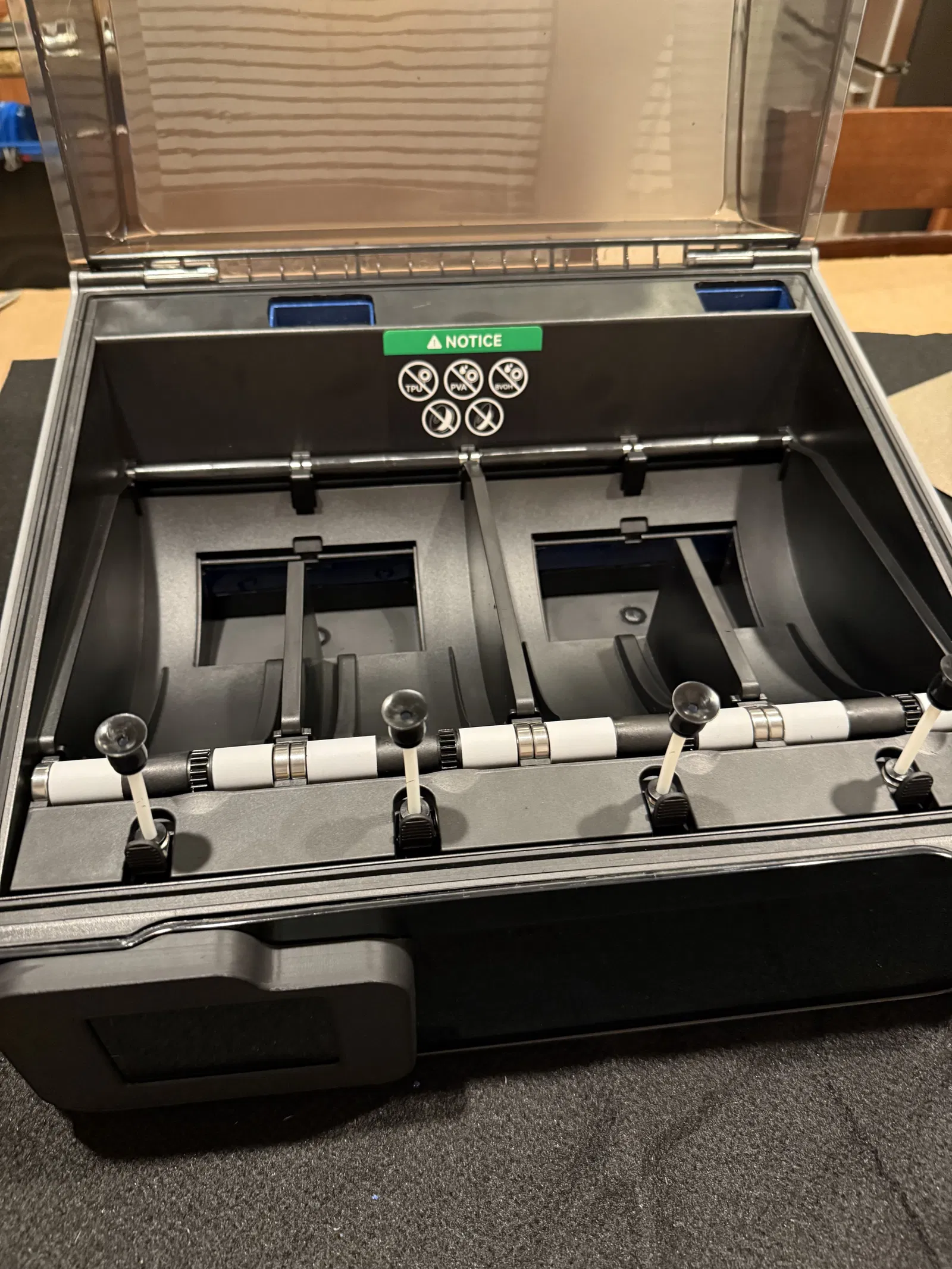

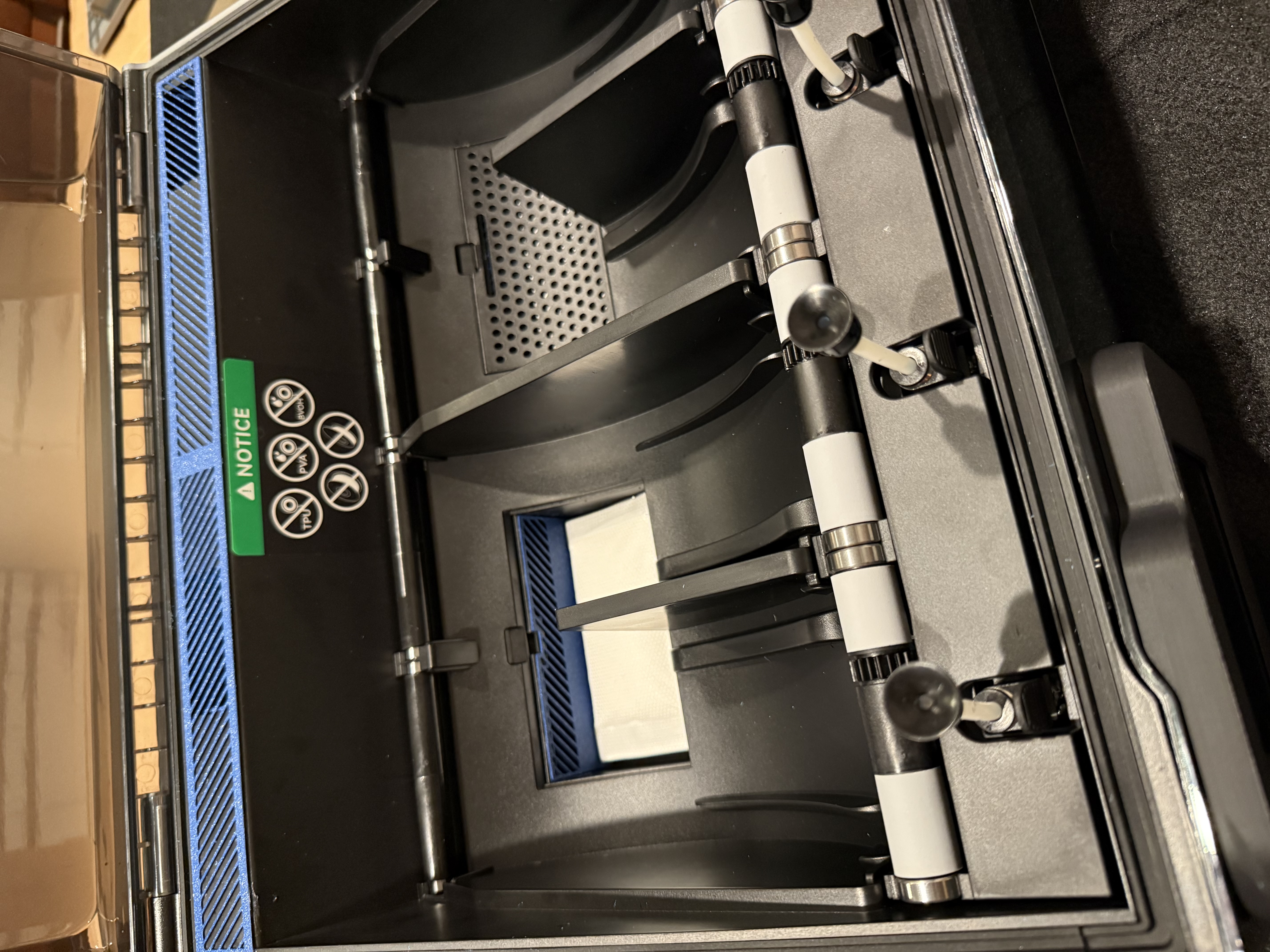

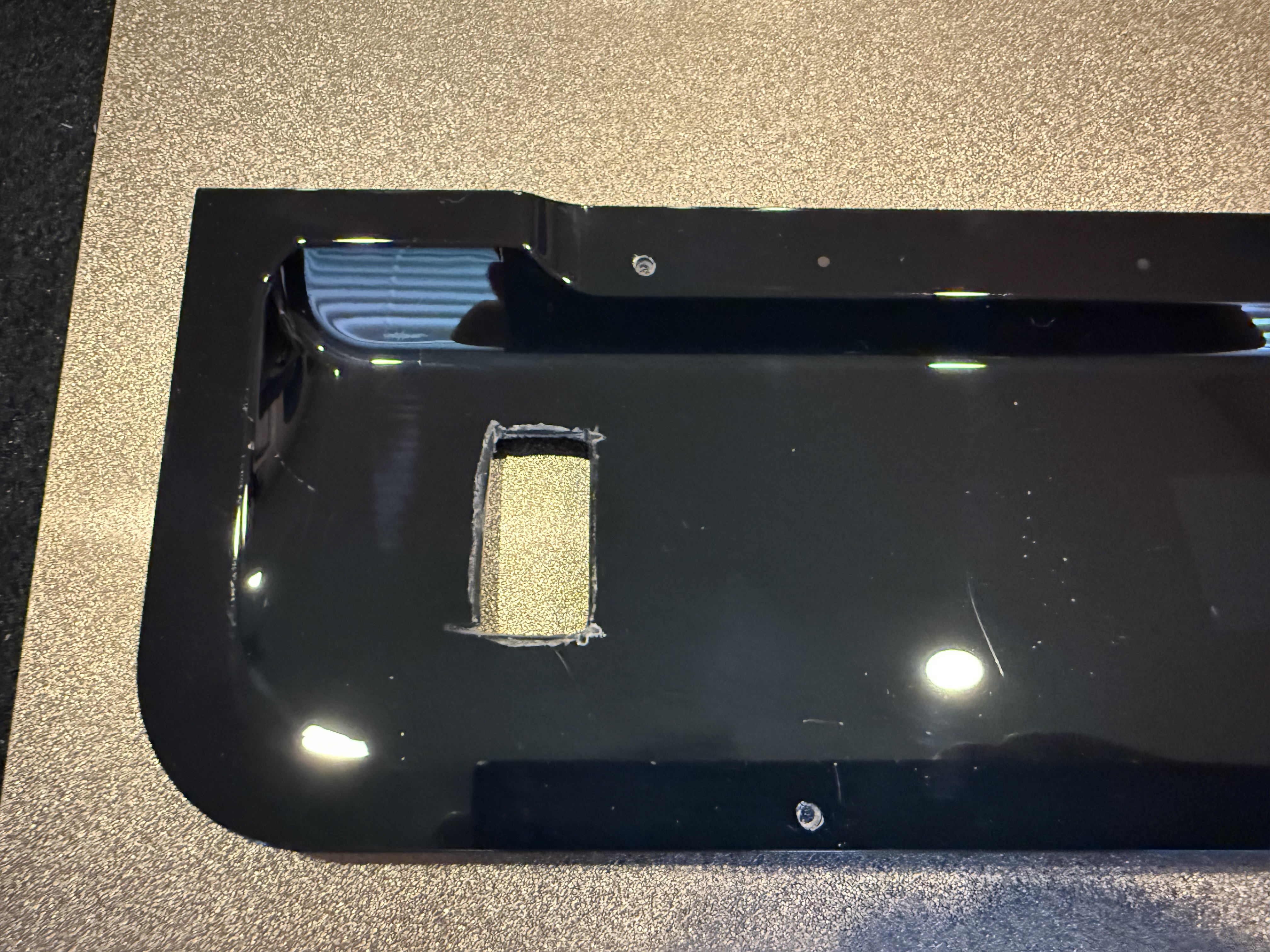

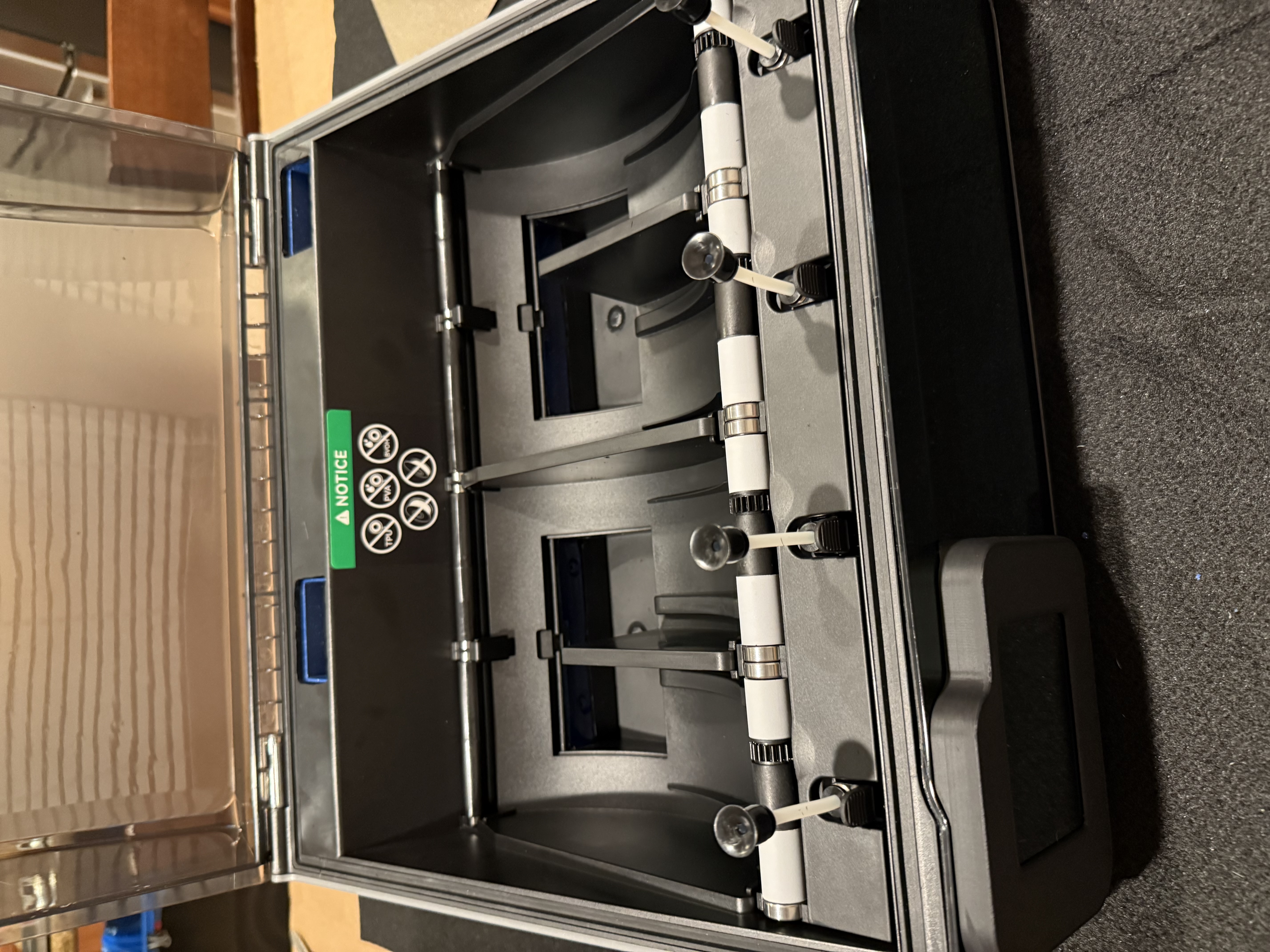

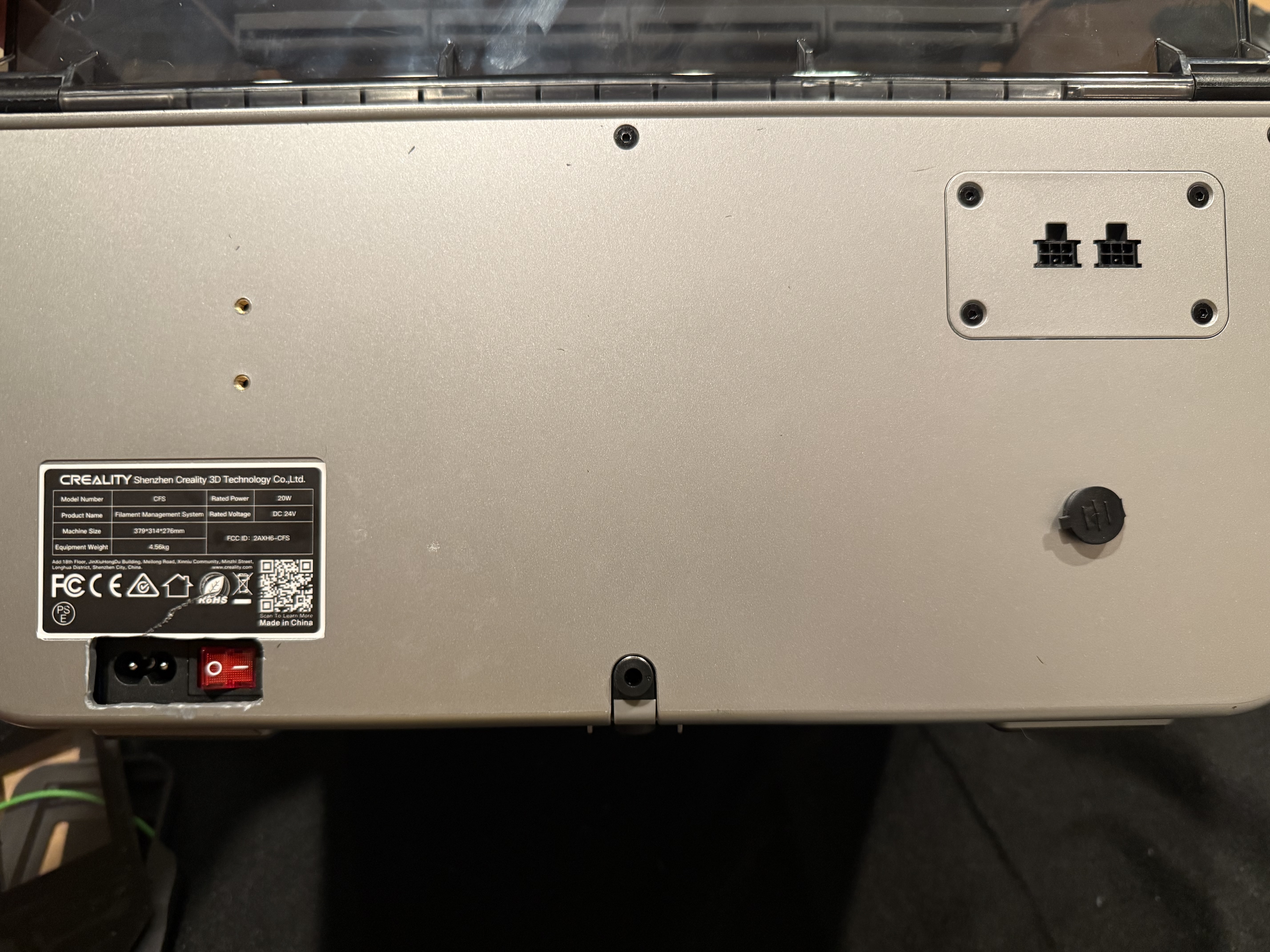

Các nắp ống dẫn khí vào/ra, được dán vào vị trí sau khi lắp ráp xong. Cái này chỉ để ngăn silica lọt vào cửa gió, và che mấy chỗ cắt trên vỏ nhựa. (Chỗ cắt của tui nhìn xấu lắm - tui cắt tự do). Tui chưa làm nắp trang trí cho chỗ cắt công tắc nguồn - vì nó ở phía sau CFS, tui cũng hông quá lo lắng về nó.

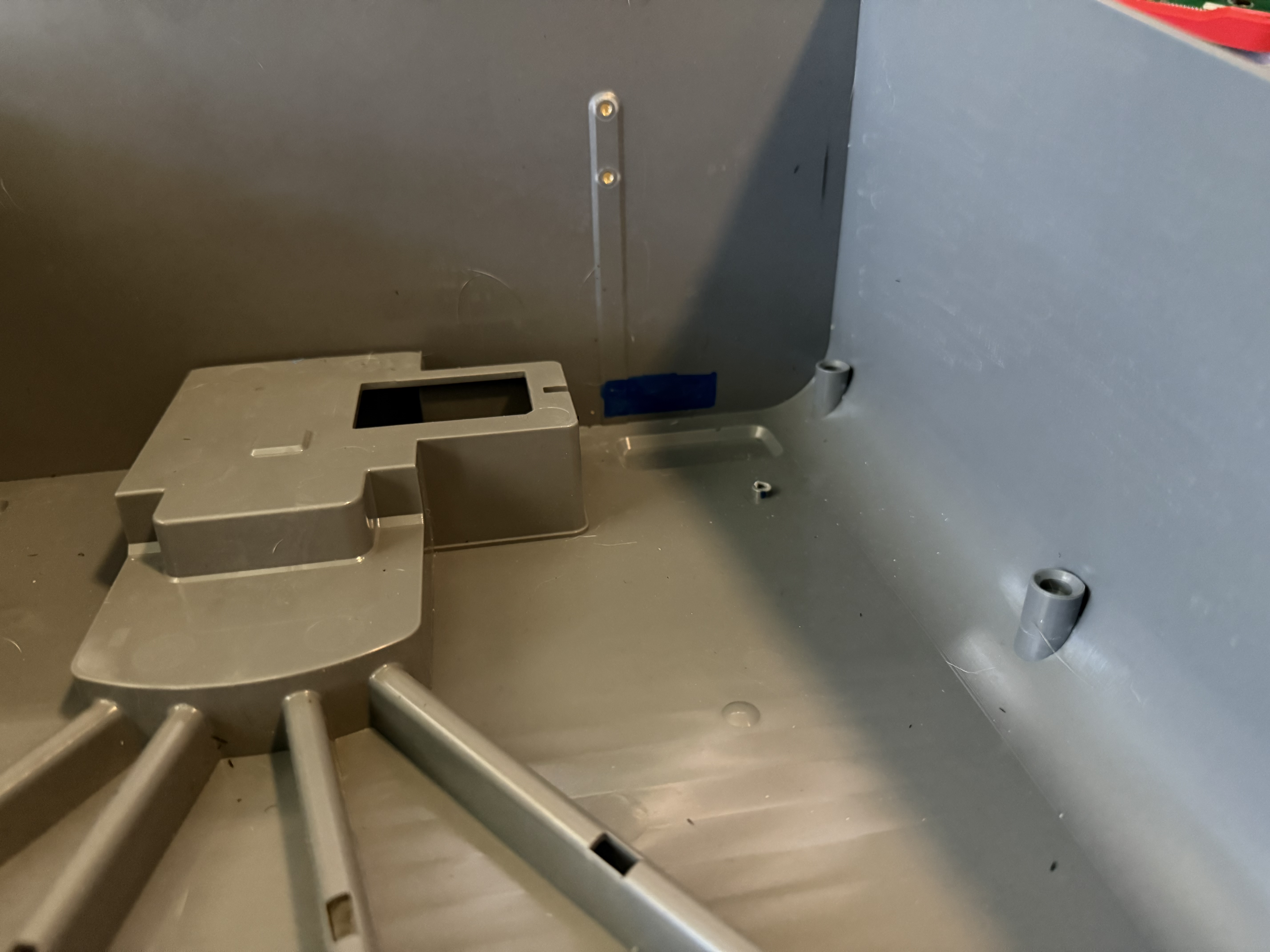

In tất cả các bộ phận và thử lắp. Mấy bạn sẽ lắp ráp toàn bộ mod, và trượt nó vào vỏ CFS. Mấy bạn có thể vặn nó lại bằng 1-6 con ốc. Tui dùng 2 con. (Mấy bạn sẽ thấy lỗ khớp ở mặt sau của vỏ CFS)

Chỗ ống dẫn khí vào tiếp giáp với tường ống dẫn khí trên đế - tui dùng vài giọt keo để bịt kín ống.

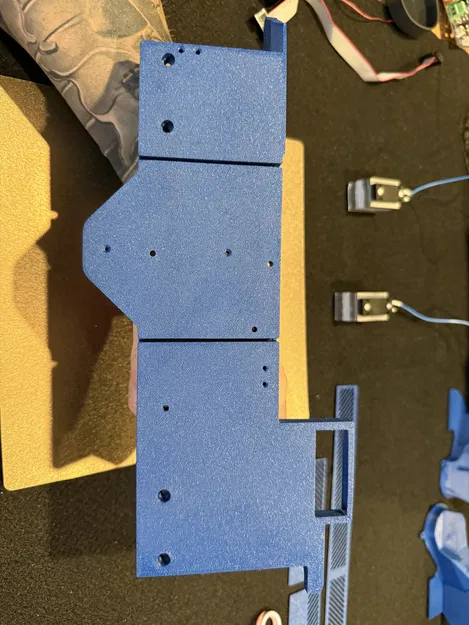

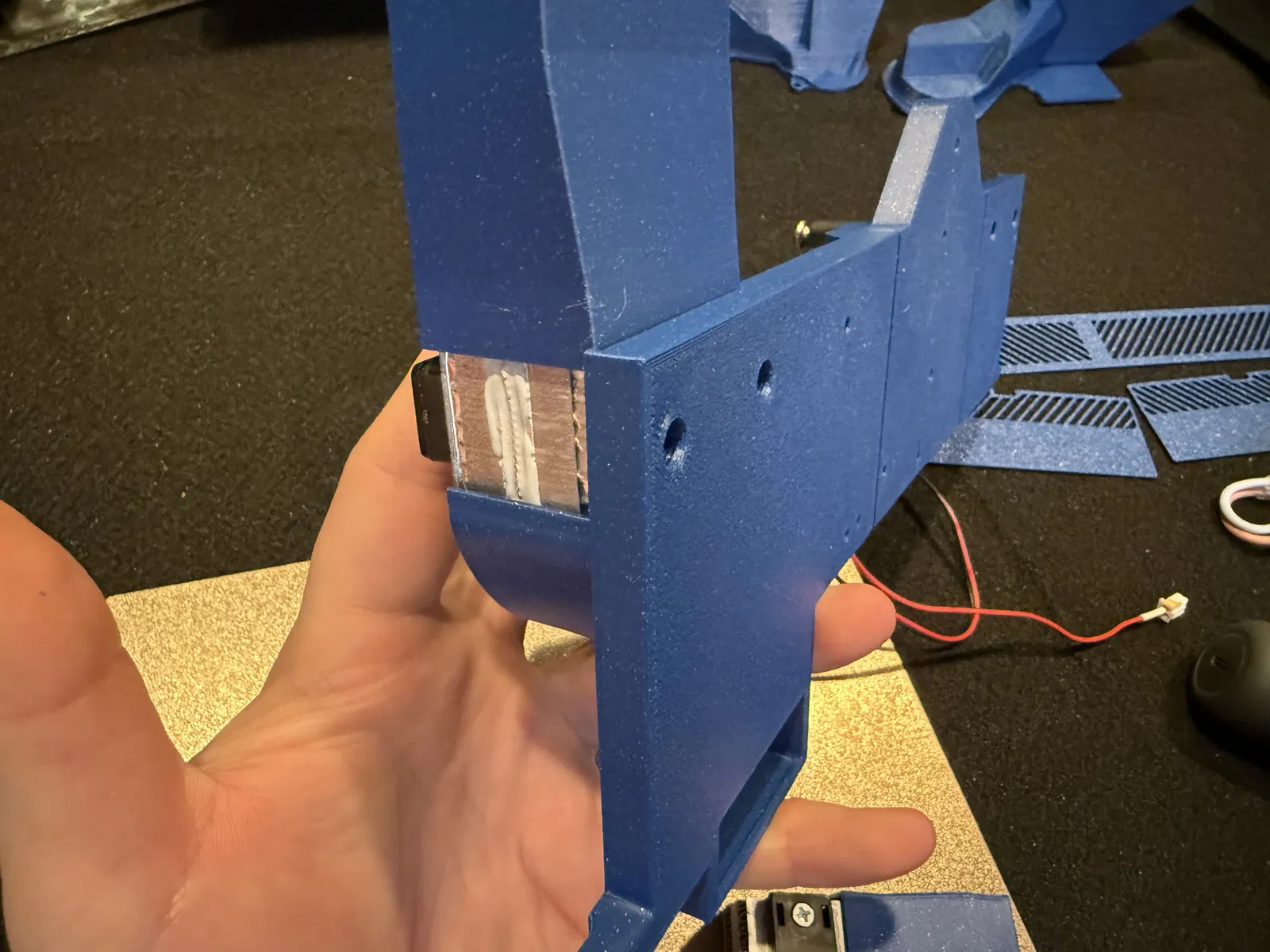

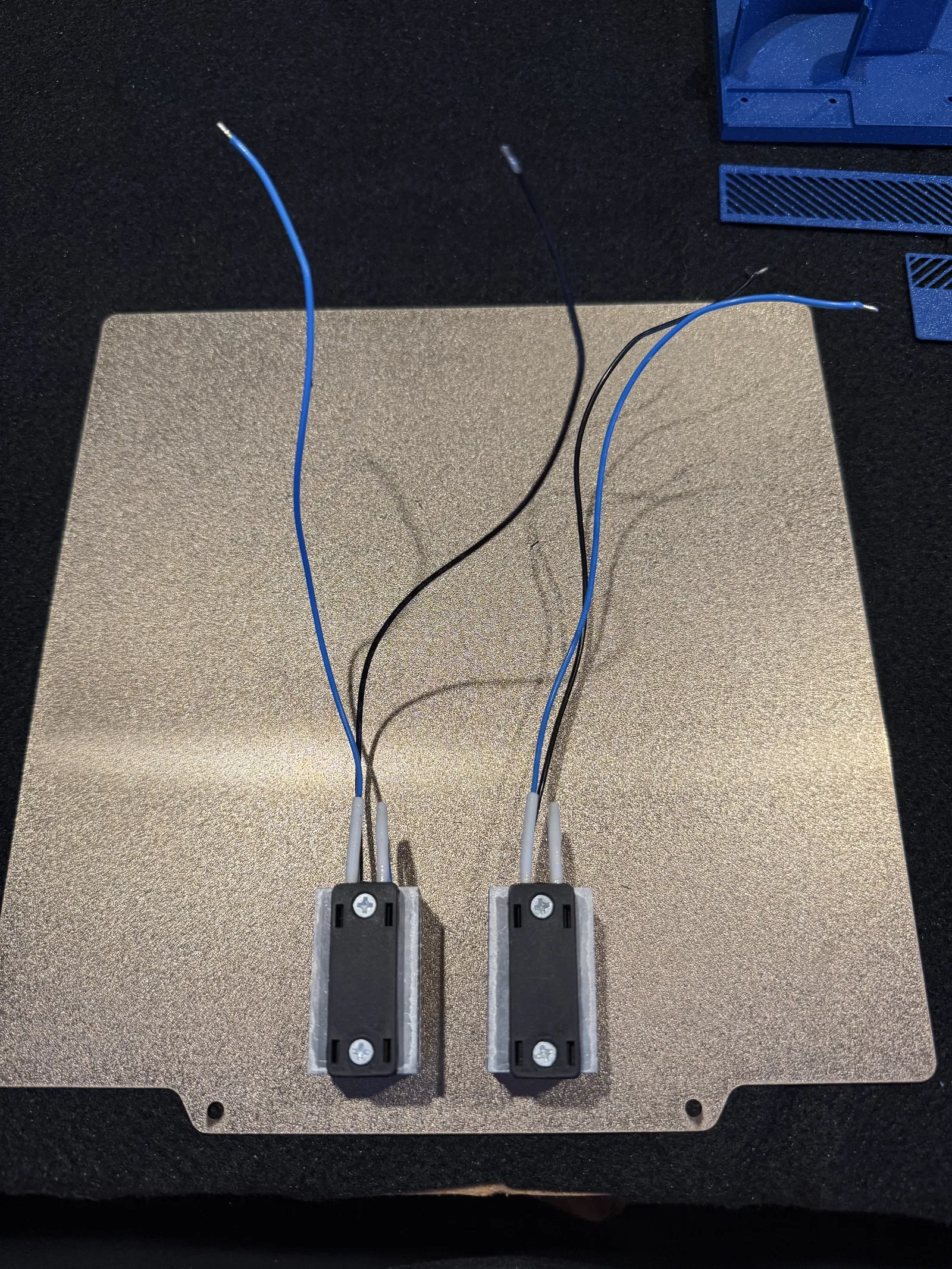

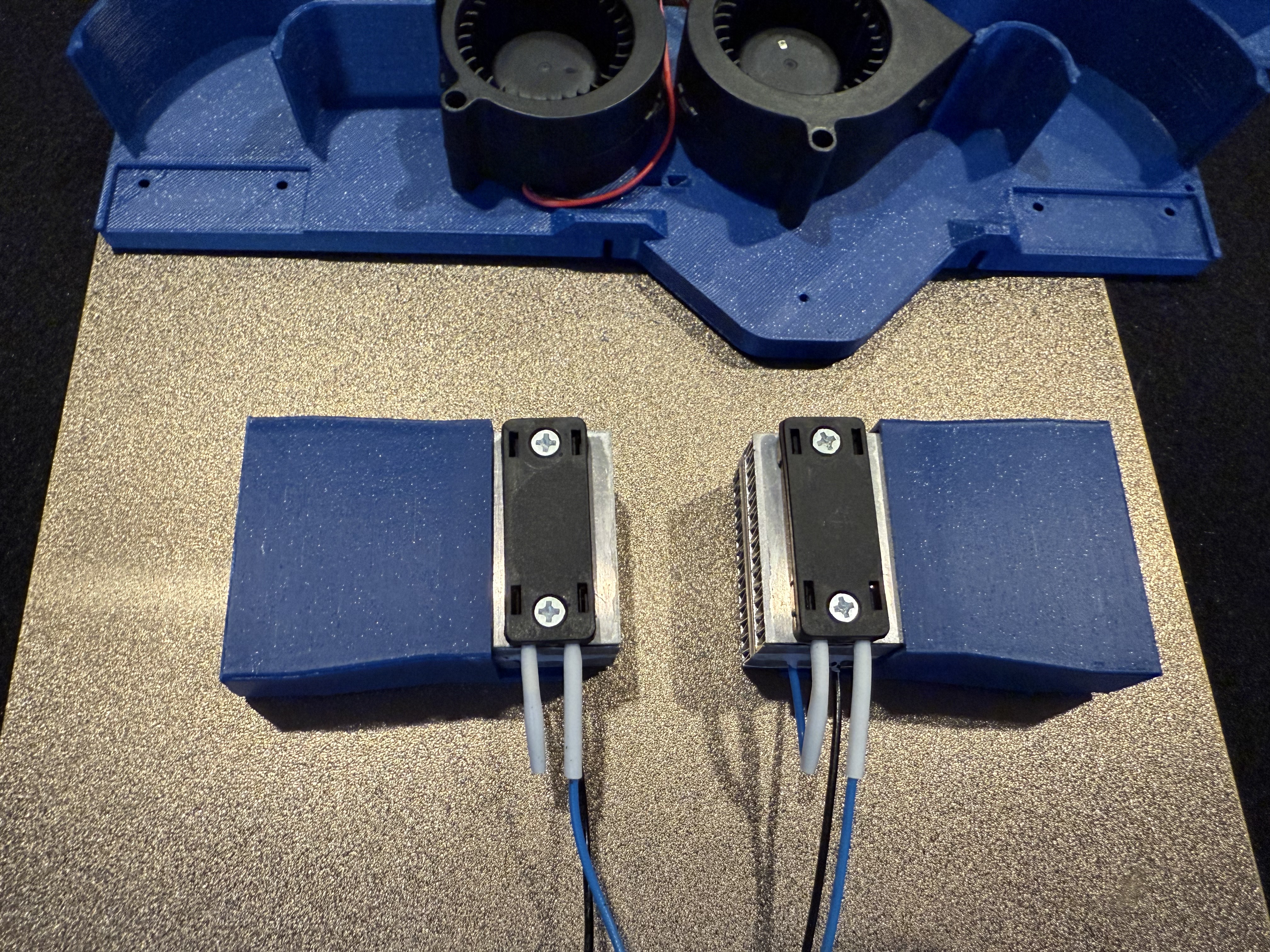

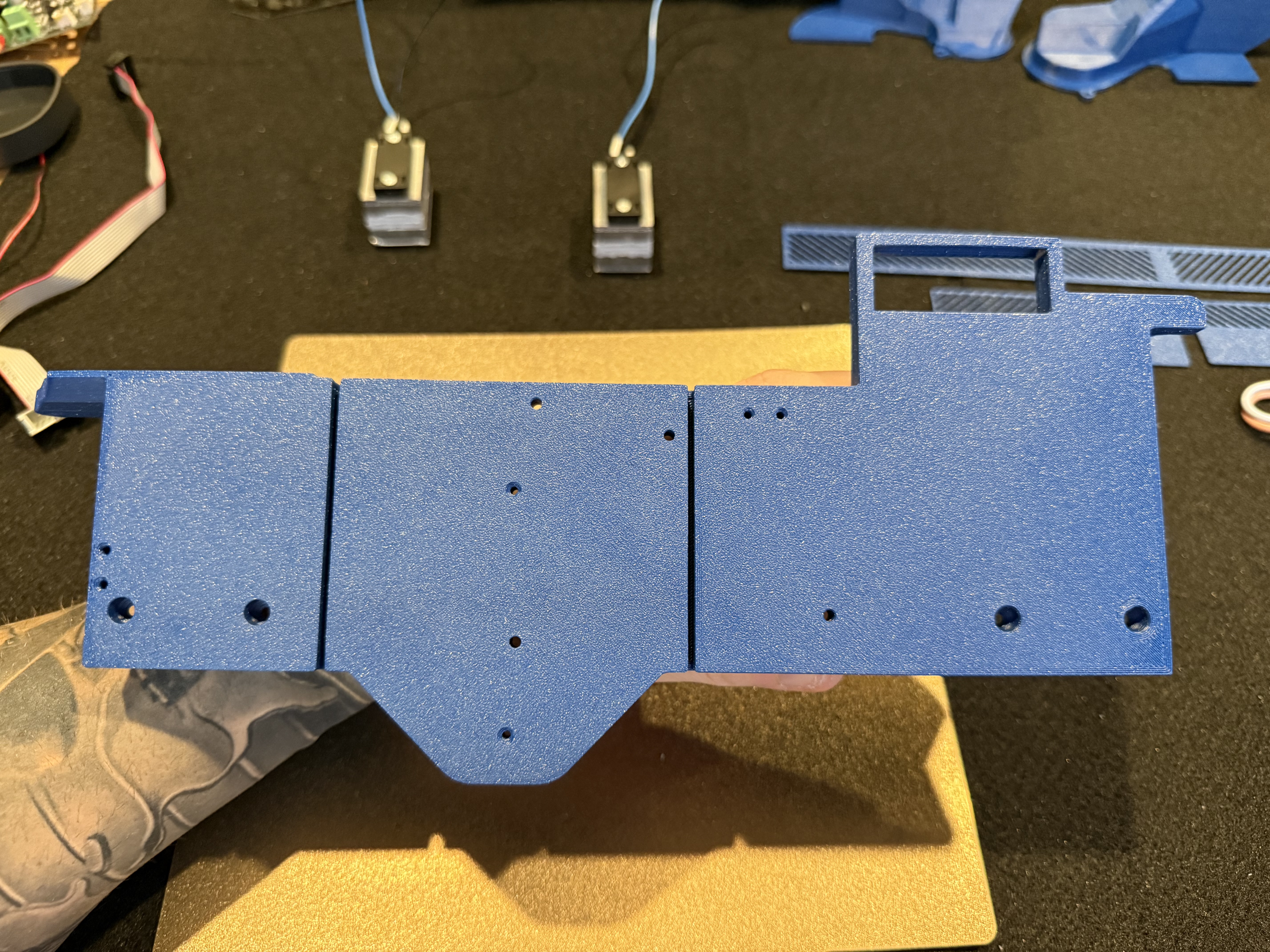

Đế - đặt một ống dẫn khí ra, và một bộ sưởi vào vị trí - vặn ốc xuống. Làm tương tự cho bên kia. Đảm bảo dây của khối nhiệt hướng về phía giữa đế.

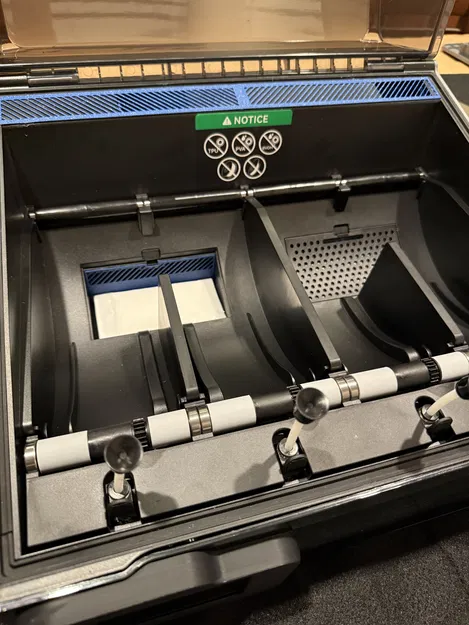

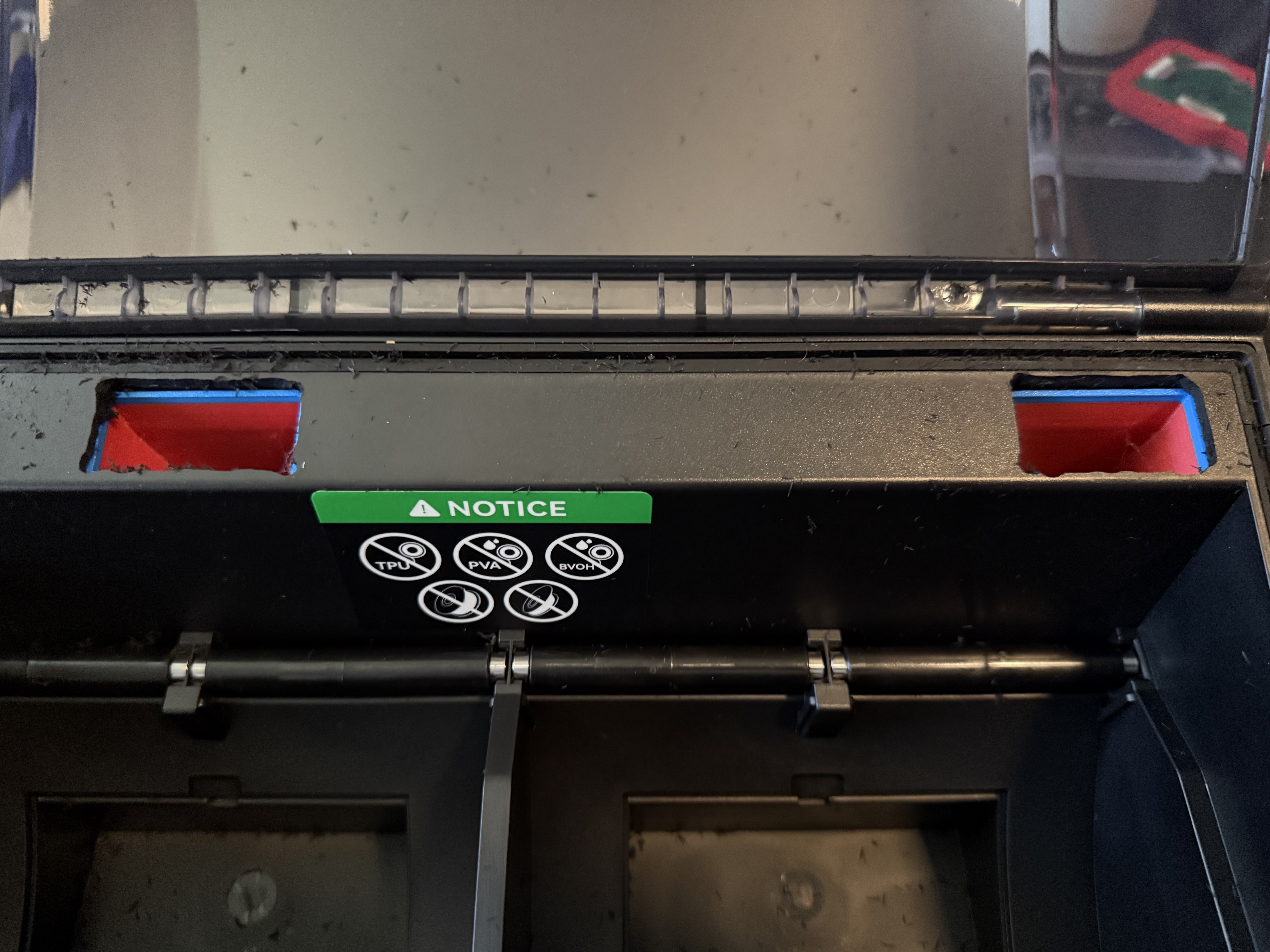

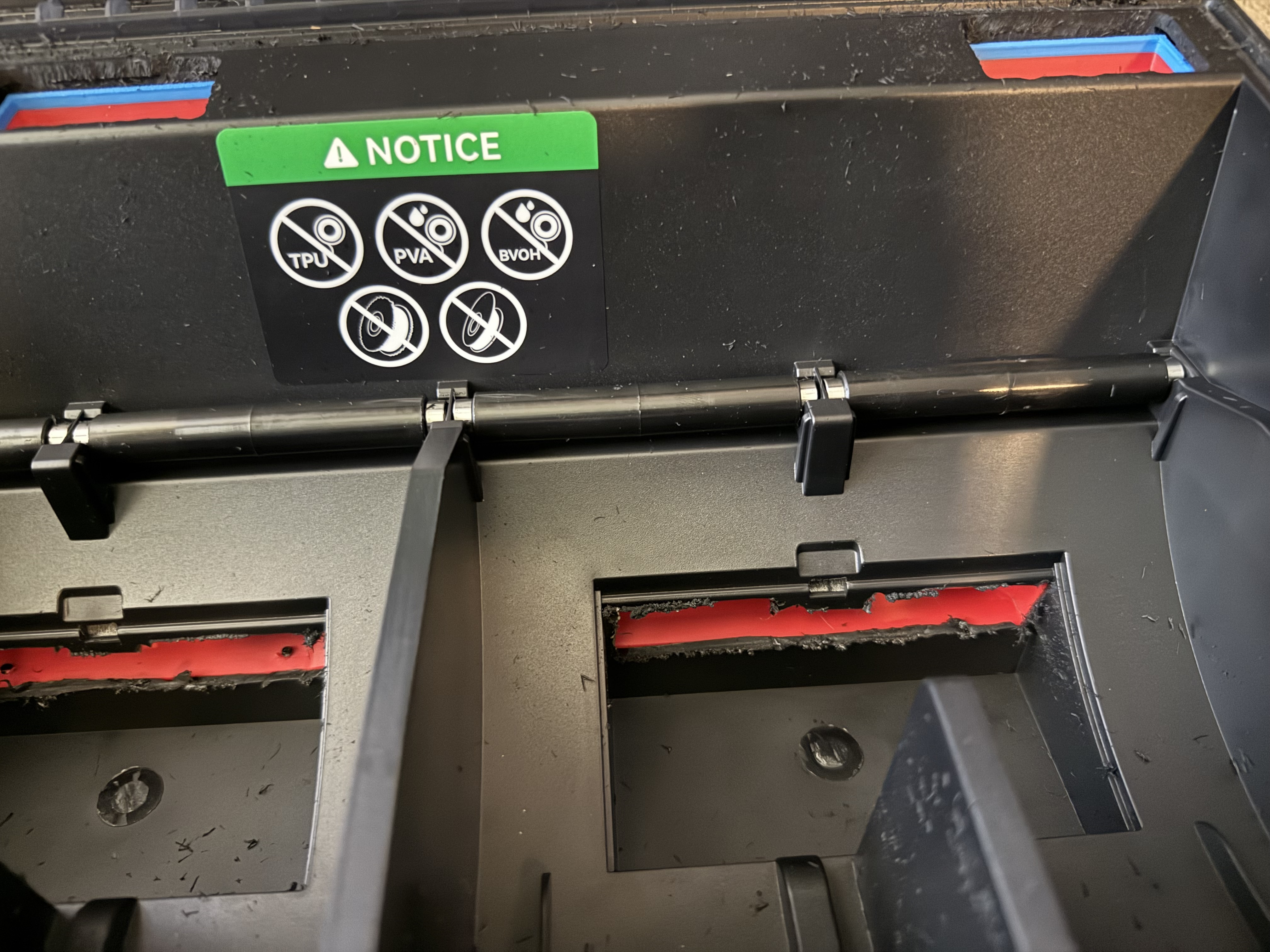

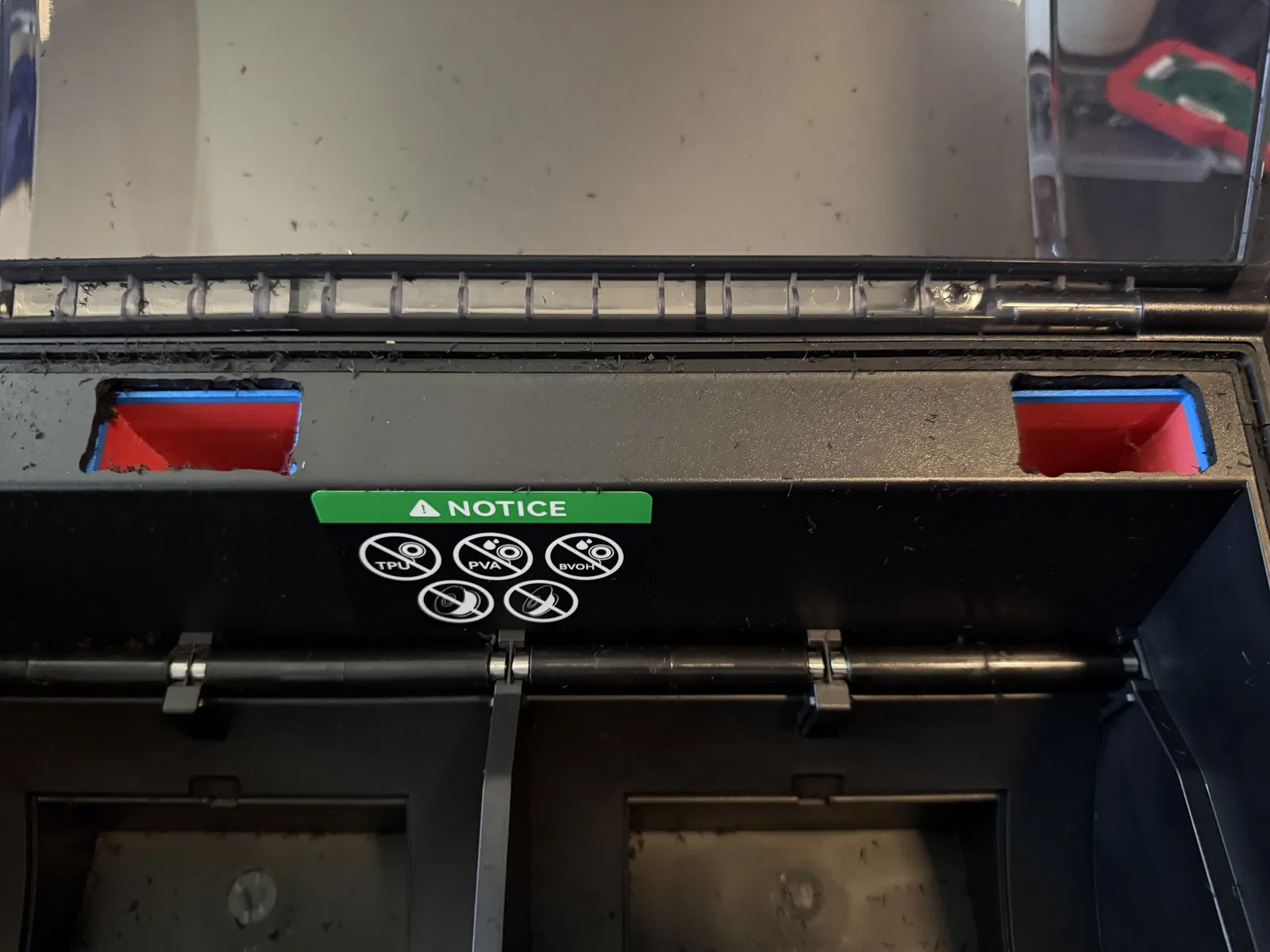

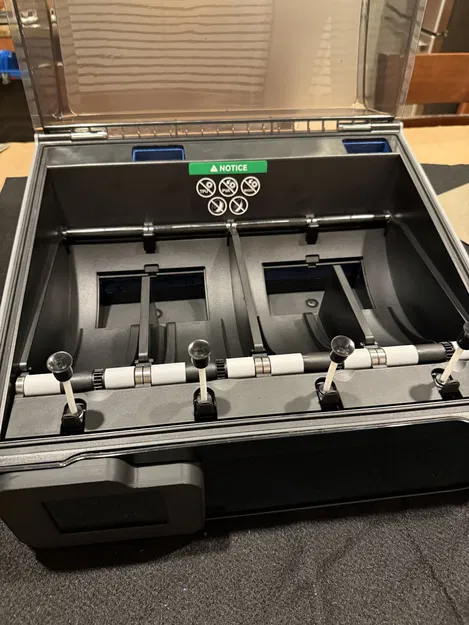

Tại điểm này, mấy bạn có thể thử lắp đế vào CFS - đây là cách tui xác định chỗ cắt lỗ cho ống dẫn khí ra. Thử lắp, và vẽ đường trên nhựa CFS dọc theo các cạnh của ống dẫn khí. Tui sẽ tạo mẫu cắt sẽ loại bỏ bước này. Tui cũng sẽ tạo mẫu cho lỗ Ống dẫn khí vào. Những lỗ này sẽ được cắt vào tường sau của khay hút ẩm phía trên mỗi bên.

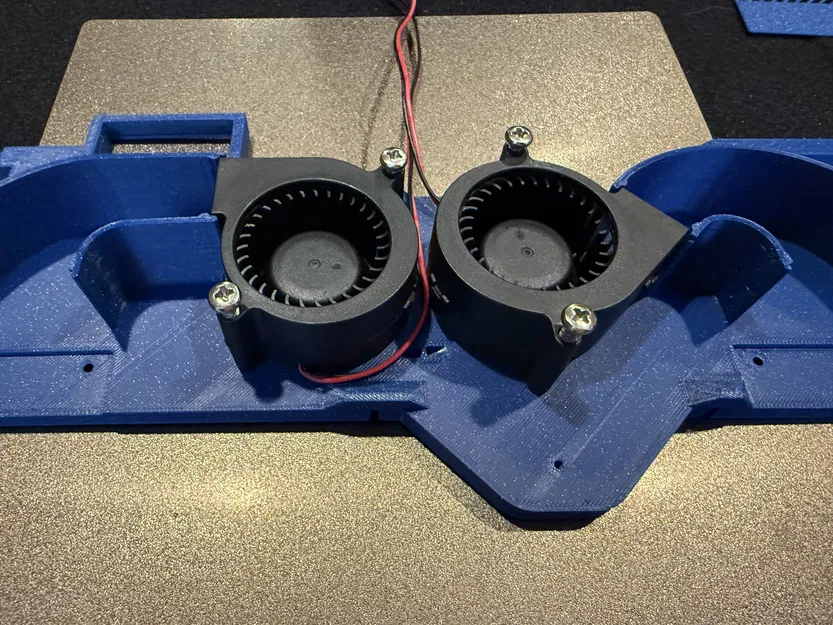

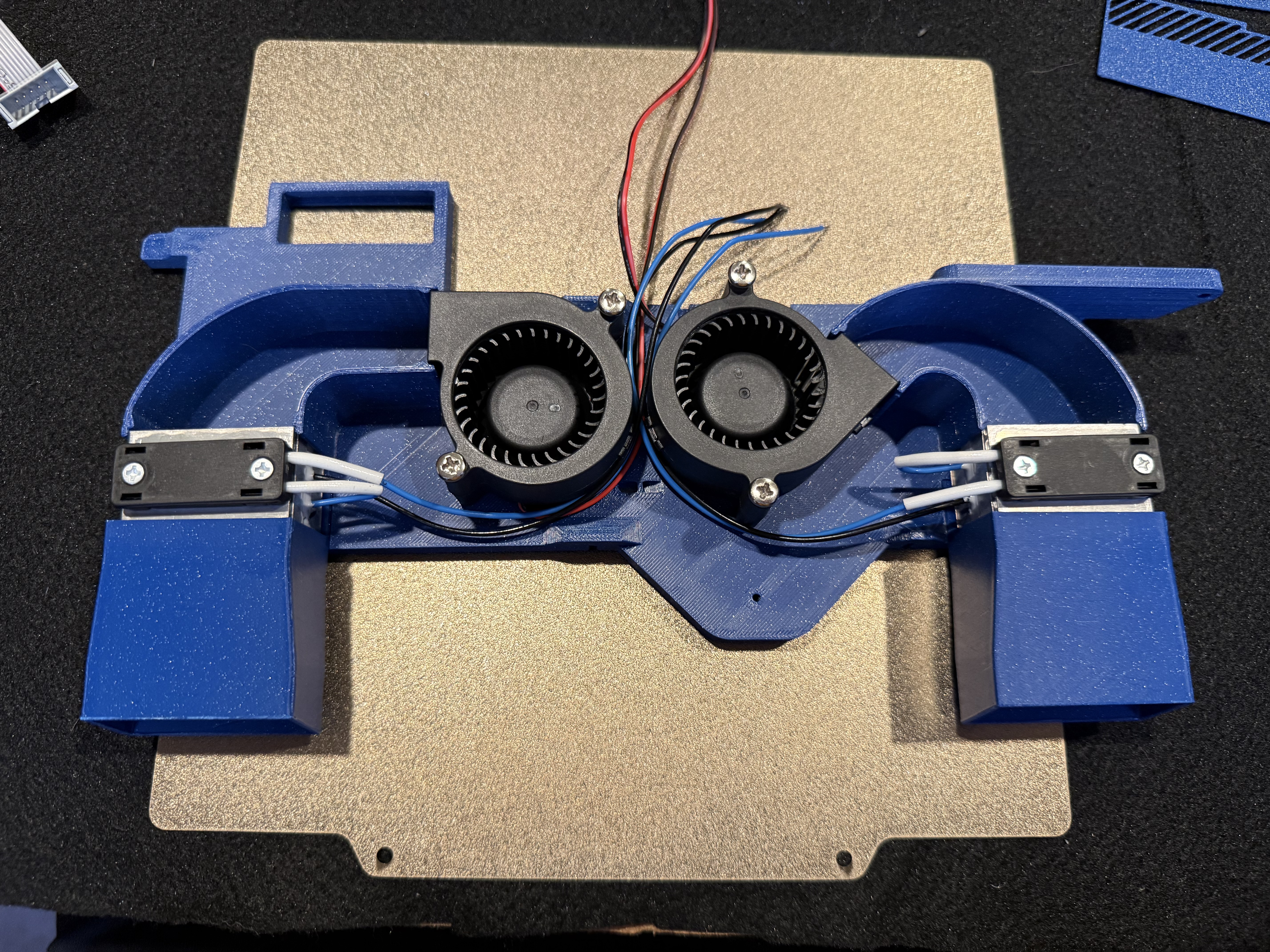

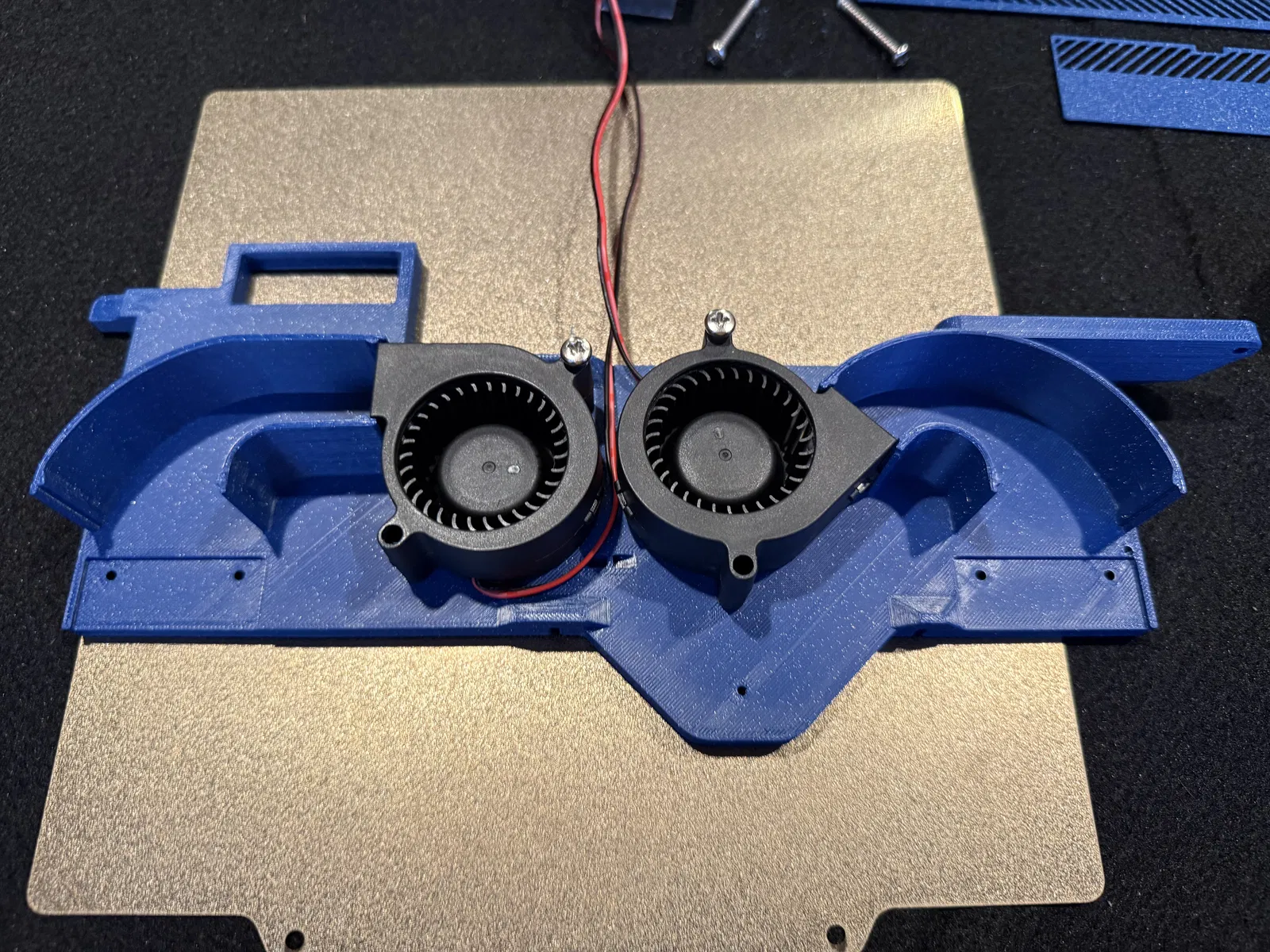

Gắn quạt vào đế. Tui vặn ốc vào hết, rồi lại vặn ra để có thể gắn ống dẫn khí vào. (Chúng gắn vào ốc quạt).

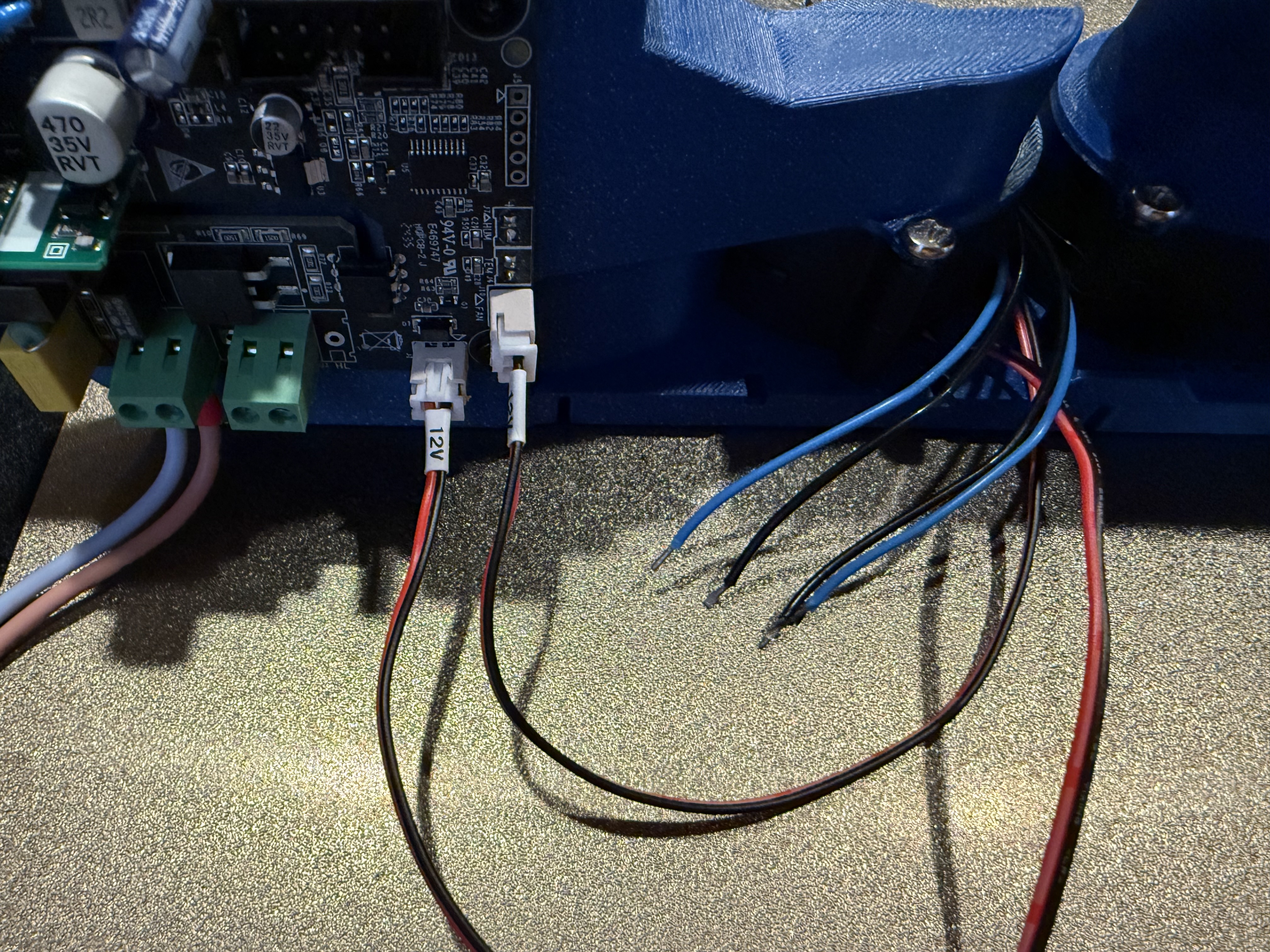

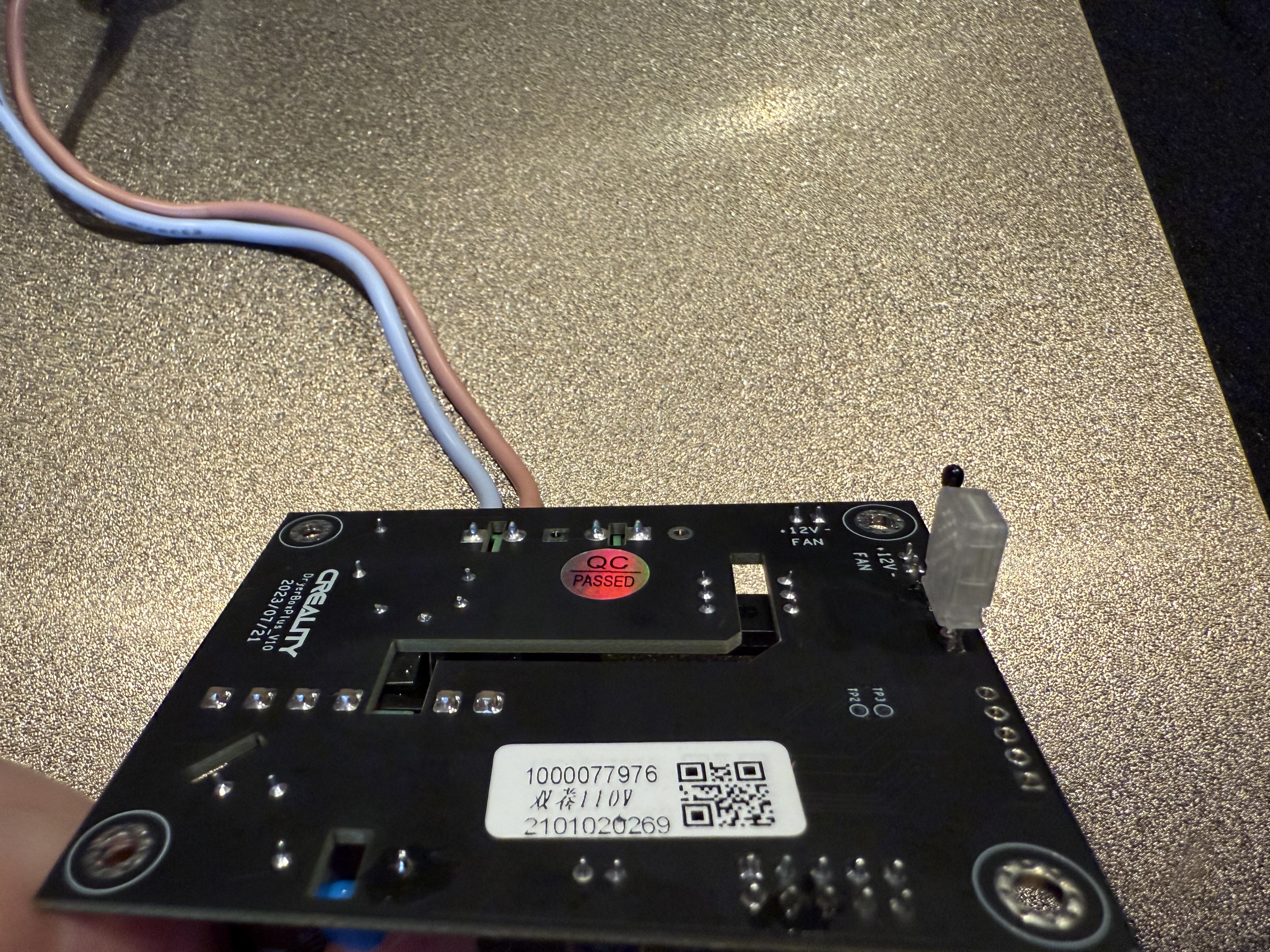

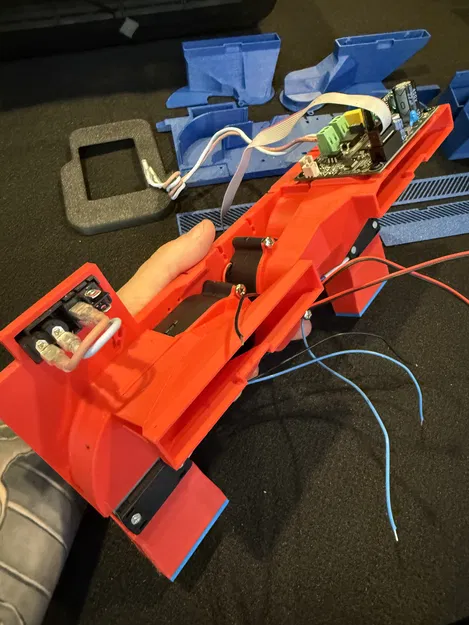

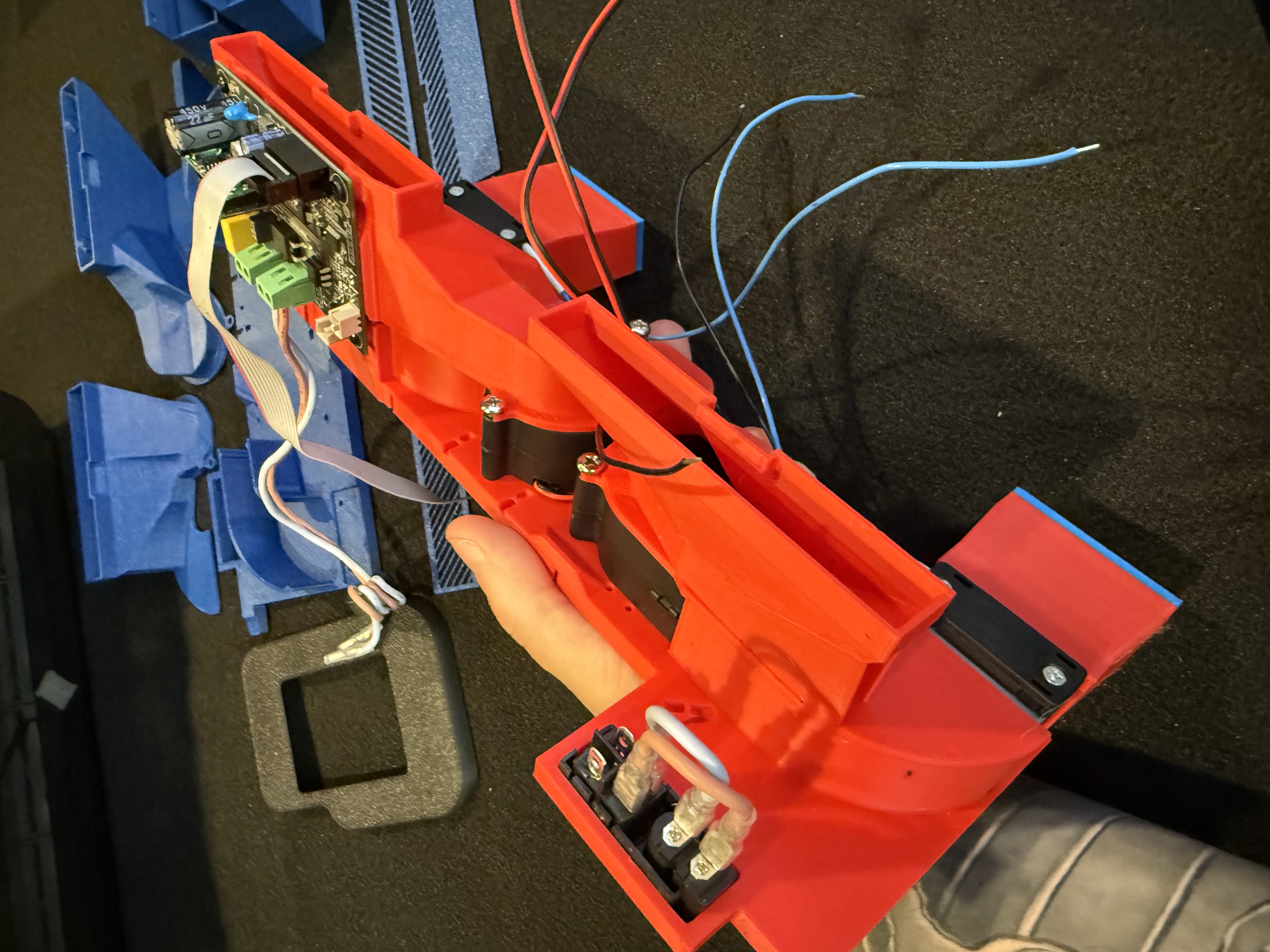

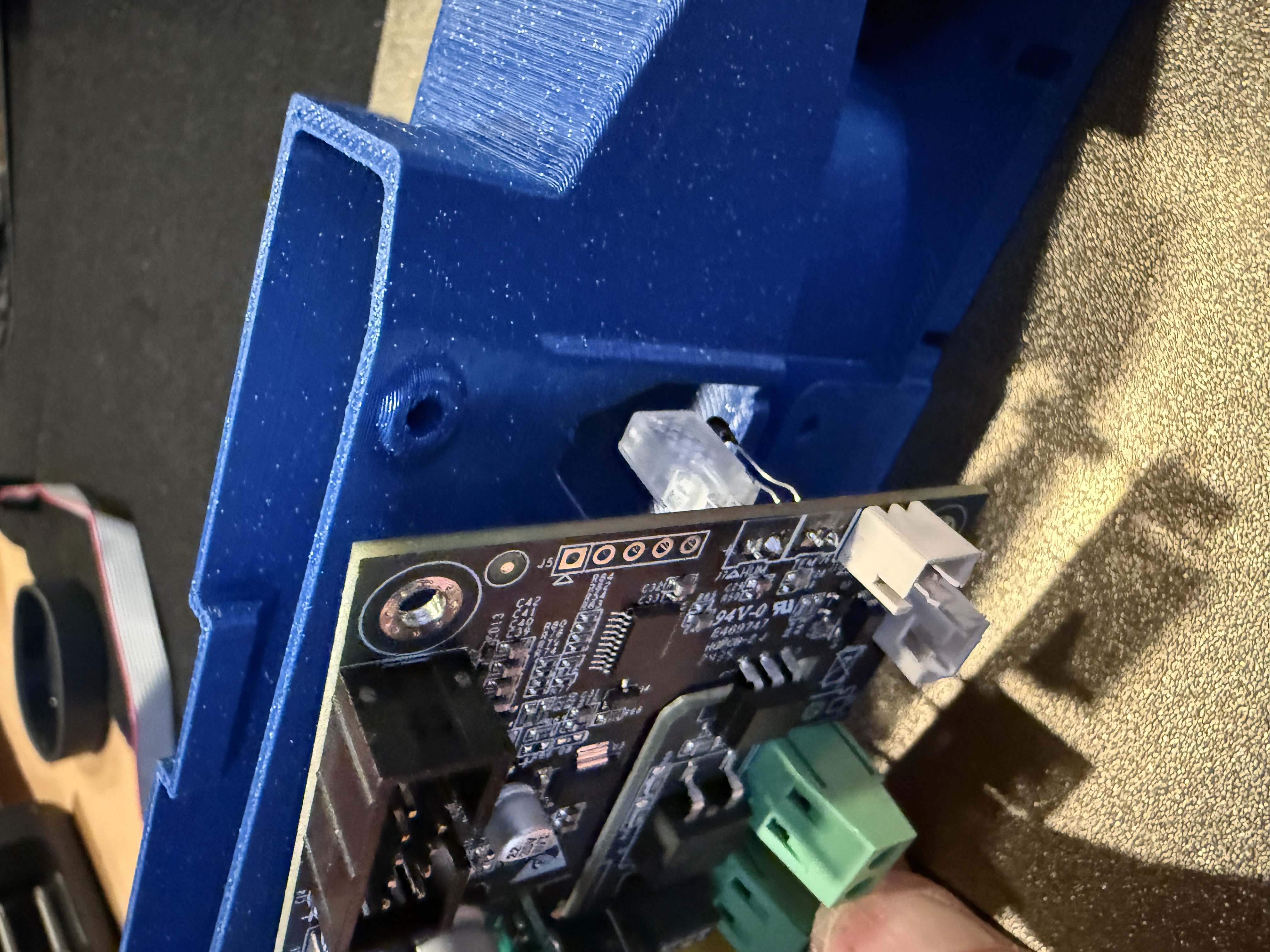

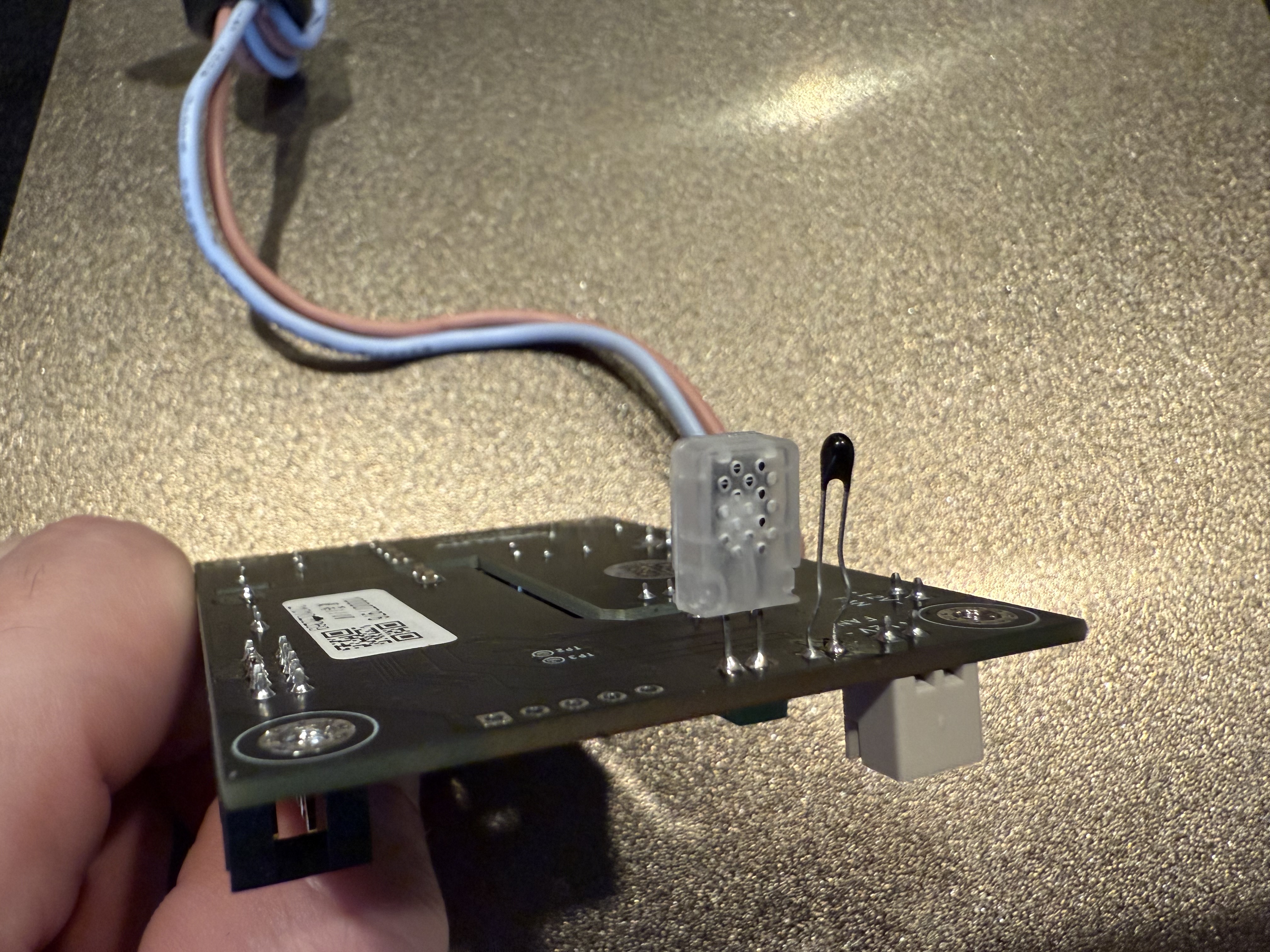

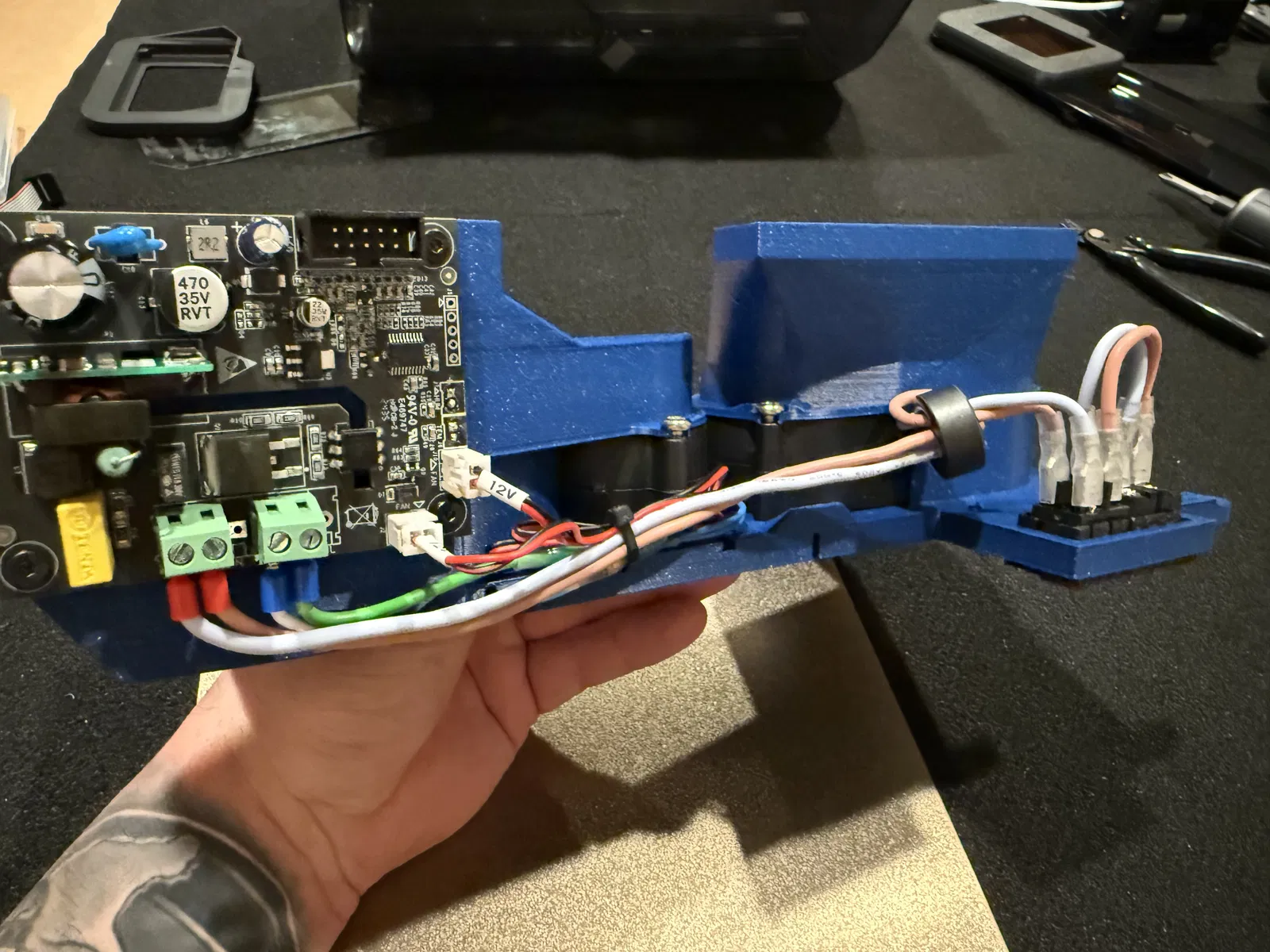

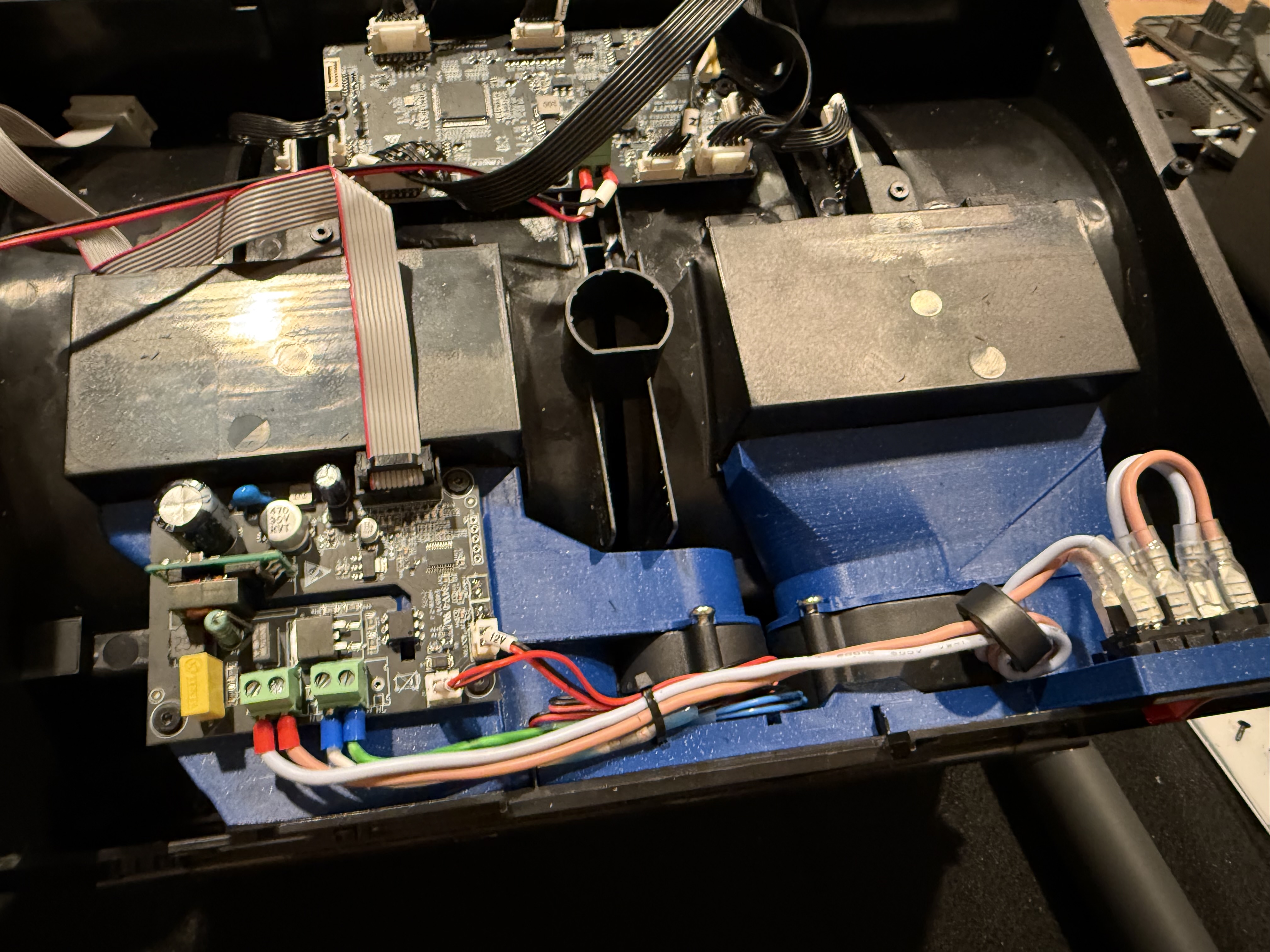

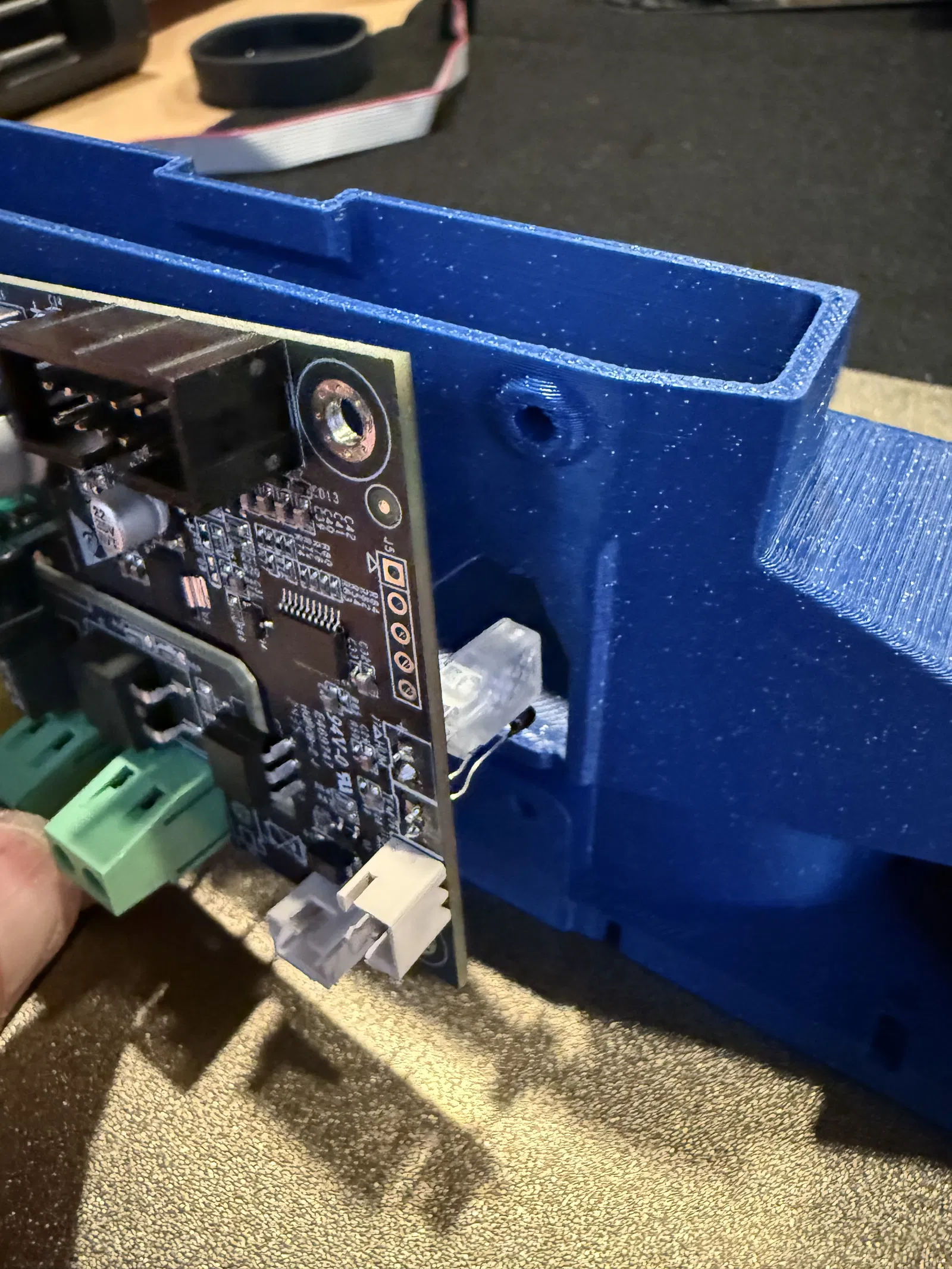

Sau khi lắp ráp - gắn bo mạch chính của máy sấy vào 4 lỗ gắn. Trước khi gắn - tui đã duỗi thẳng 2 cảm biến ở đáy bo mạch để chúng chọc xuống luồng khí.

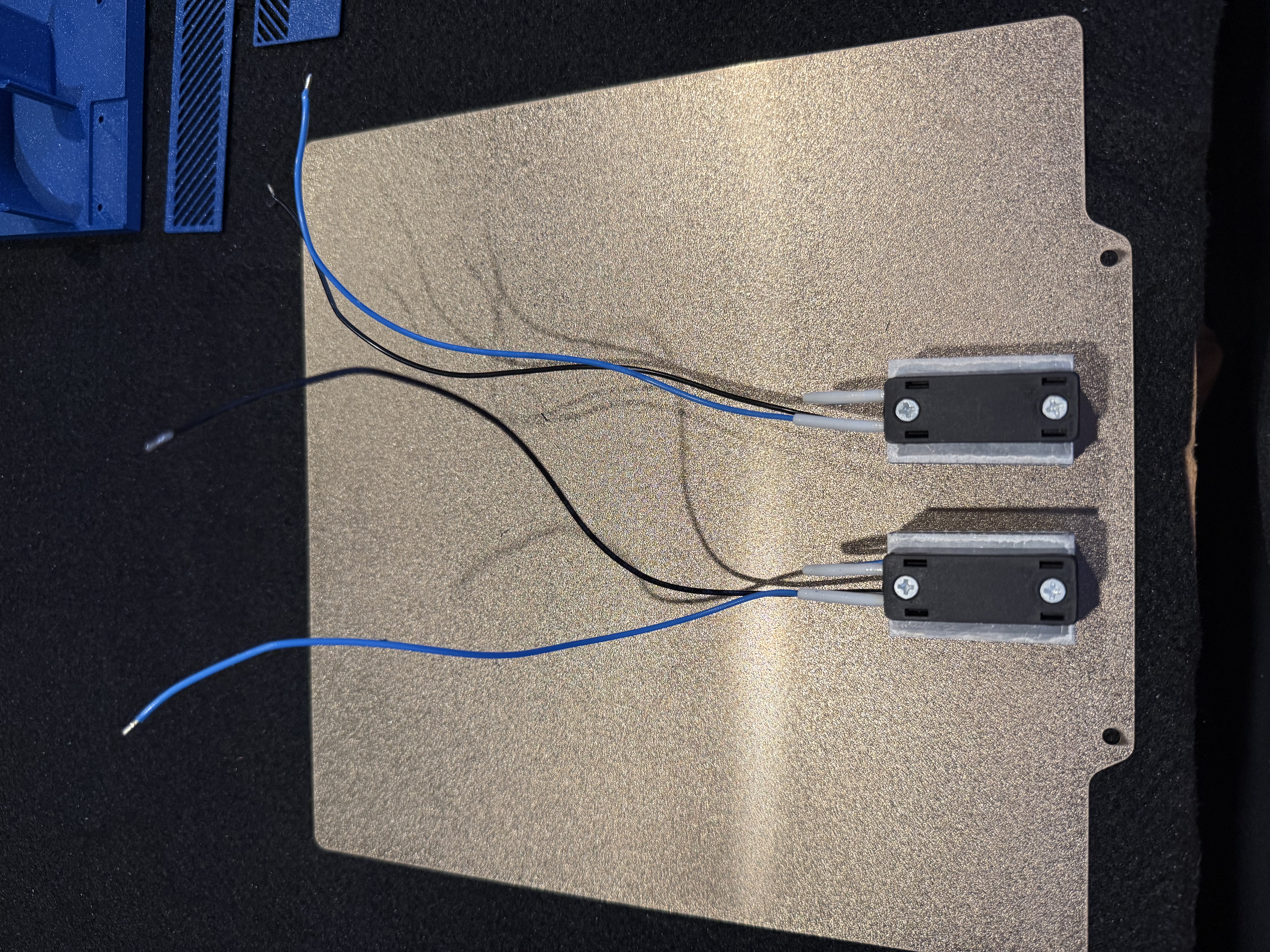

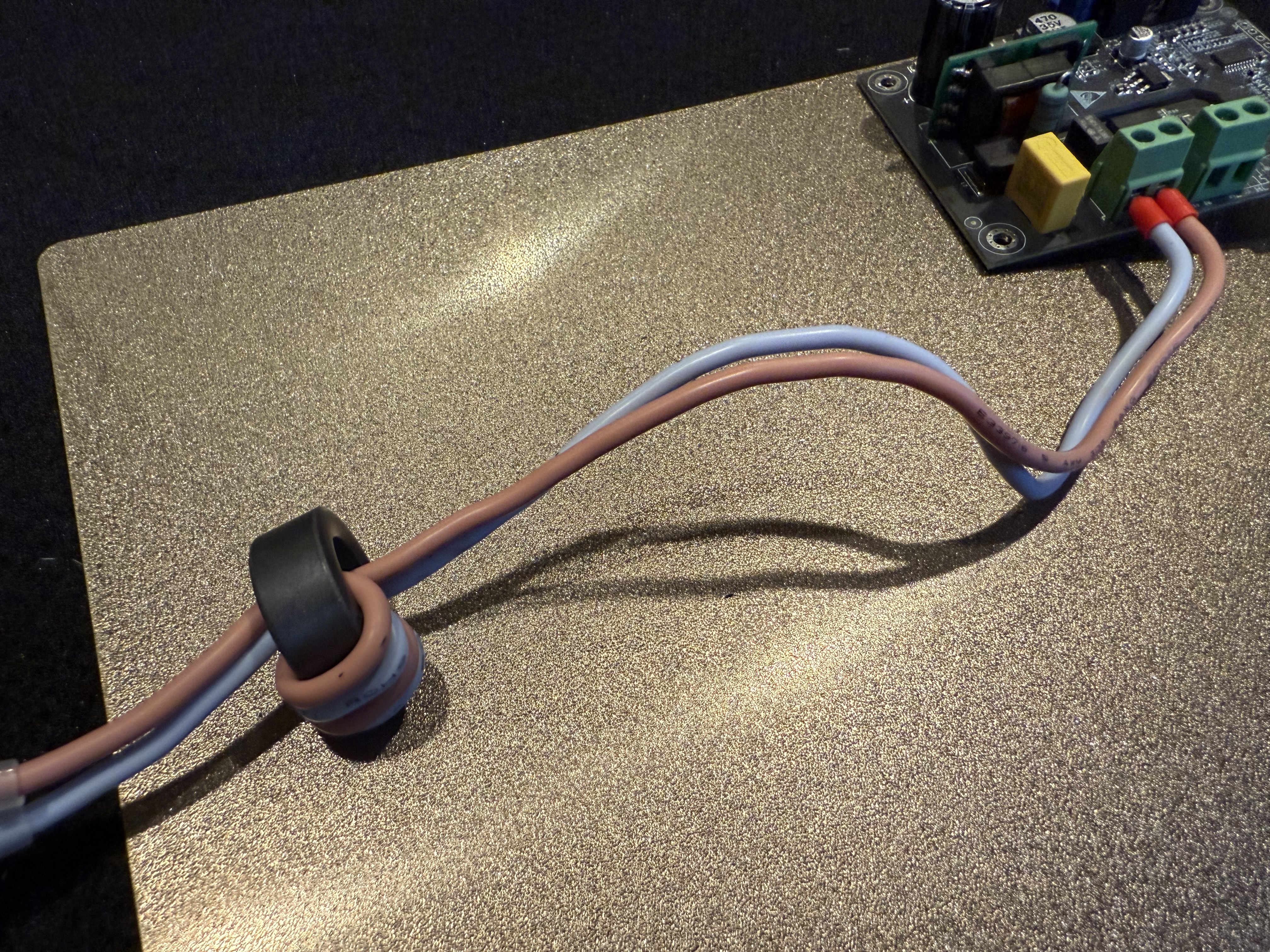

Tại thời điểm này là lúc tui nối dài dây module sưởi. Tui nối chúng lại thành một đoạn nối dài duy nhất. Đế có các khe cắt dây rút để quản lý cáp dễ dàng hơn.

Trượt bộ phận lắp ráp vào CFS, vặn ốc lại.

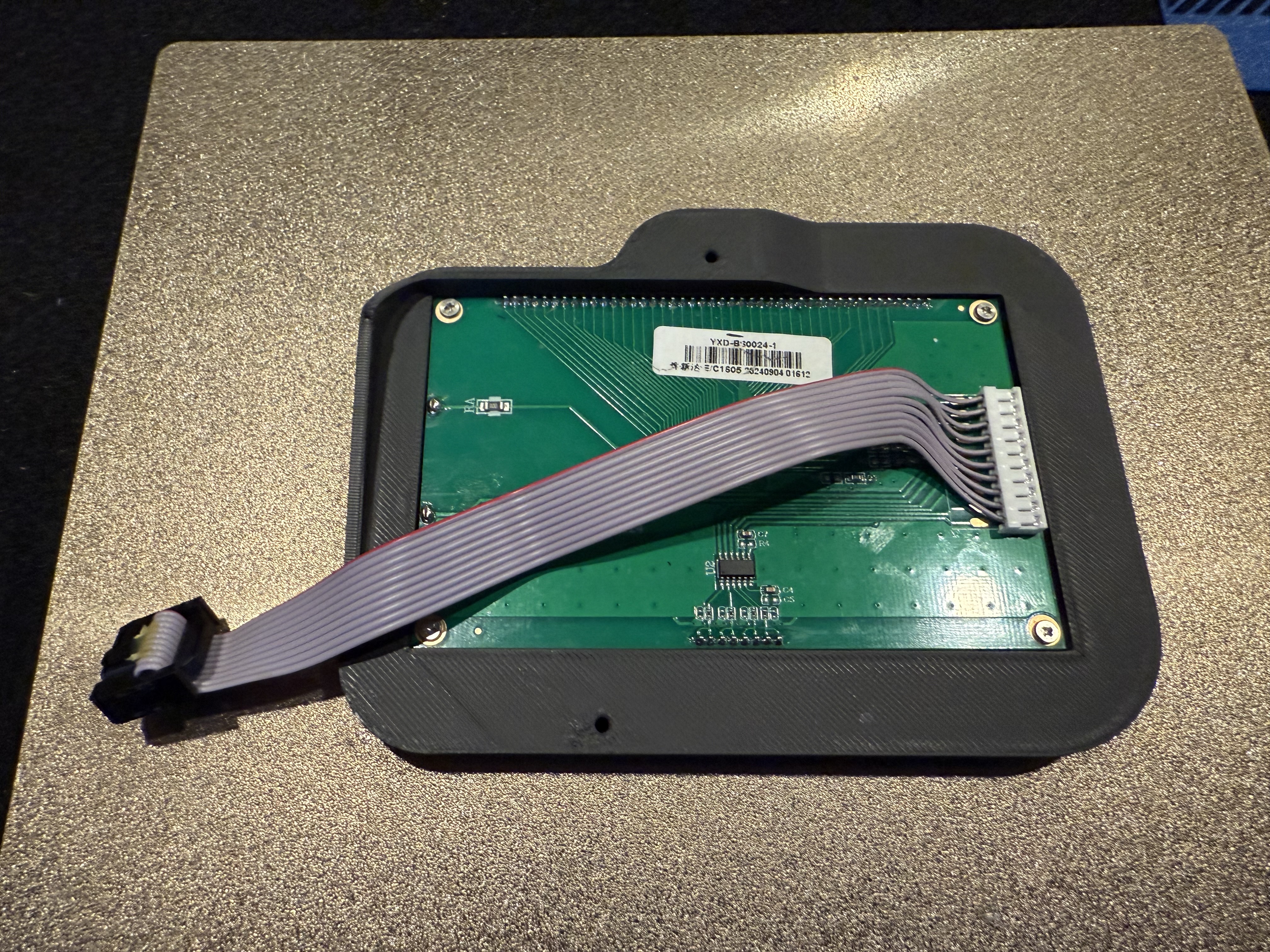

Gắn cáp nối dài màn hình

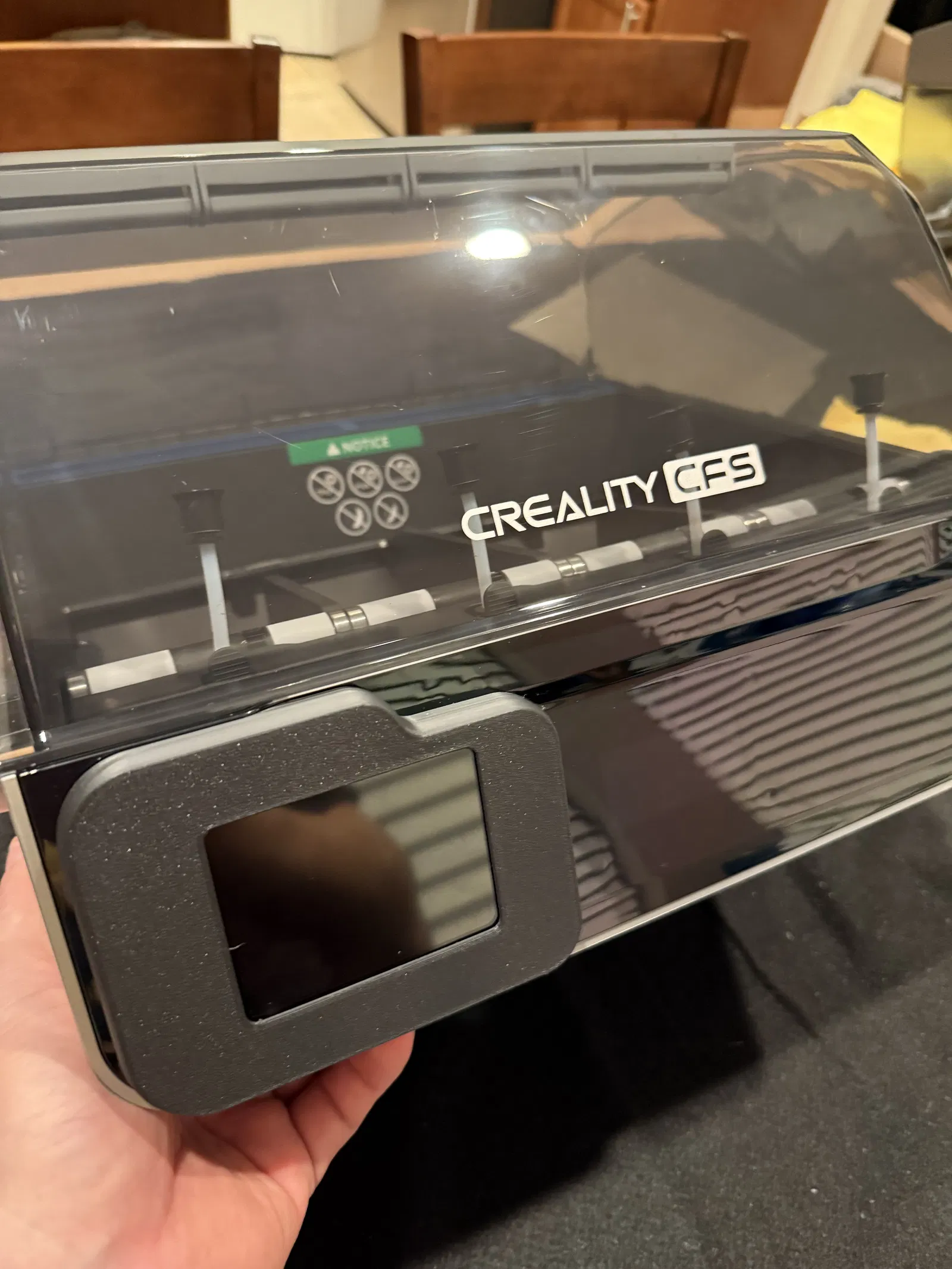

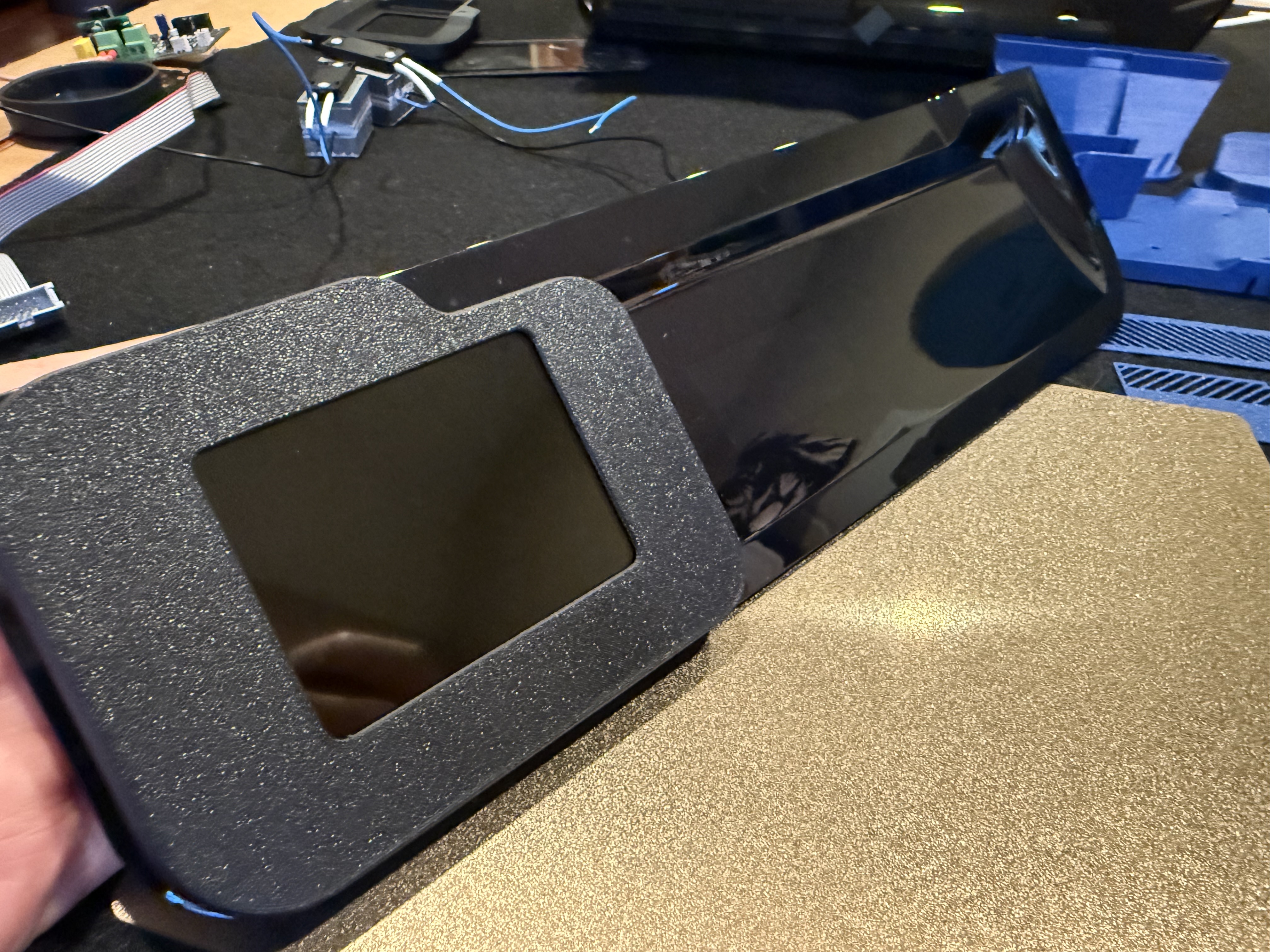

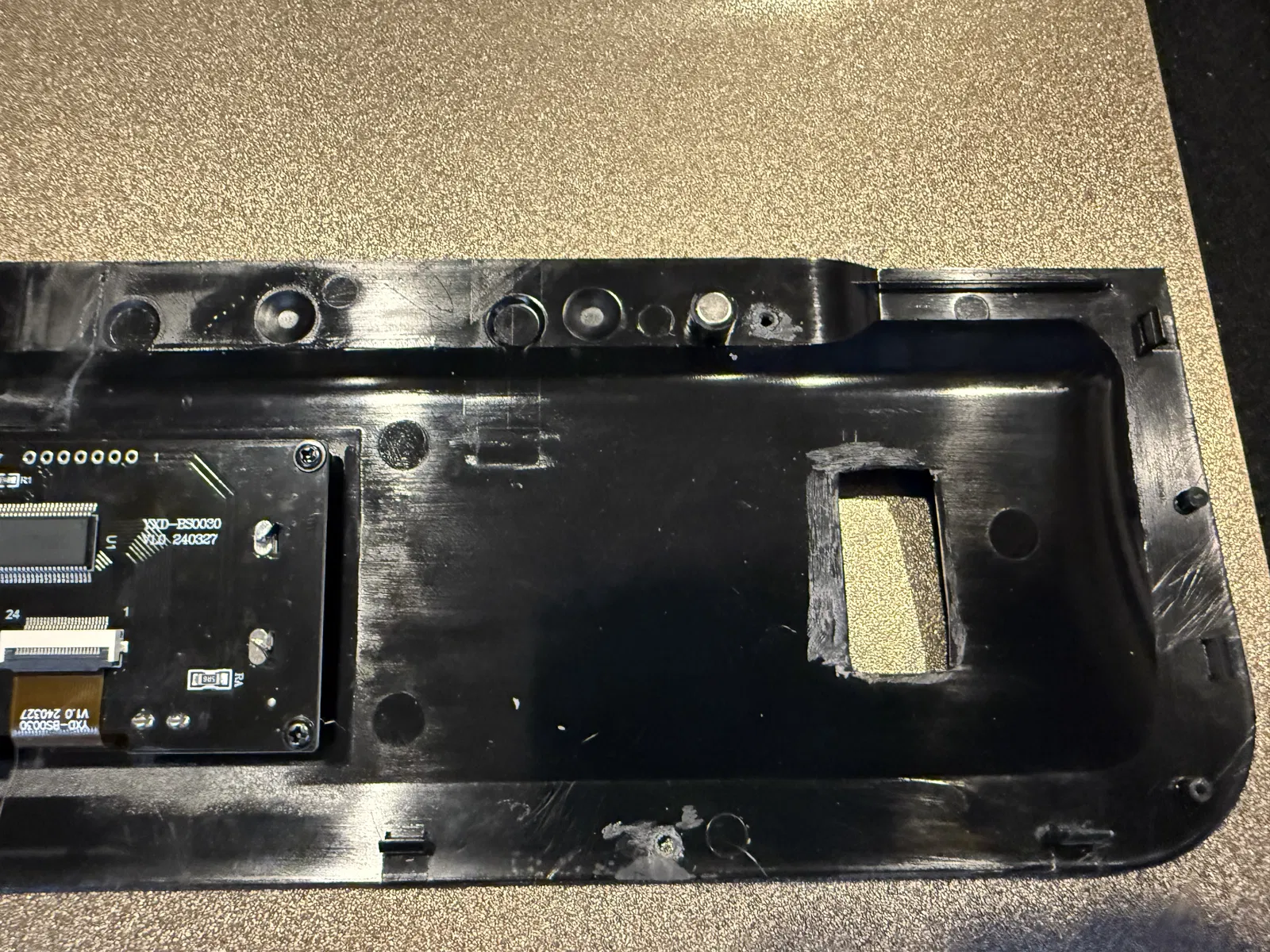

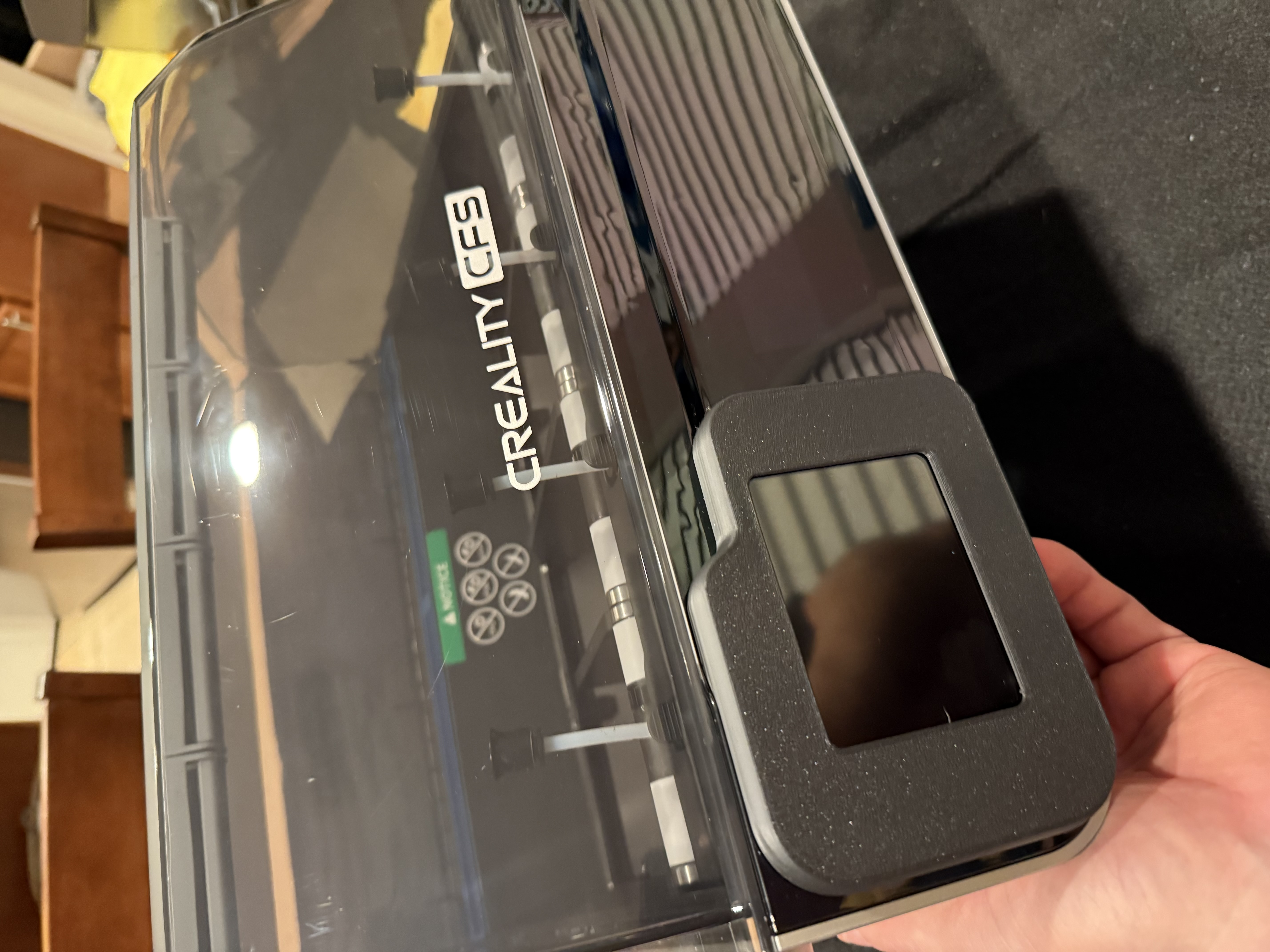

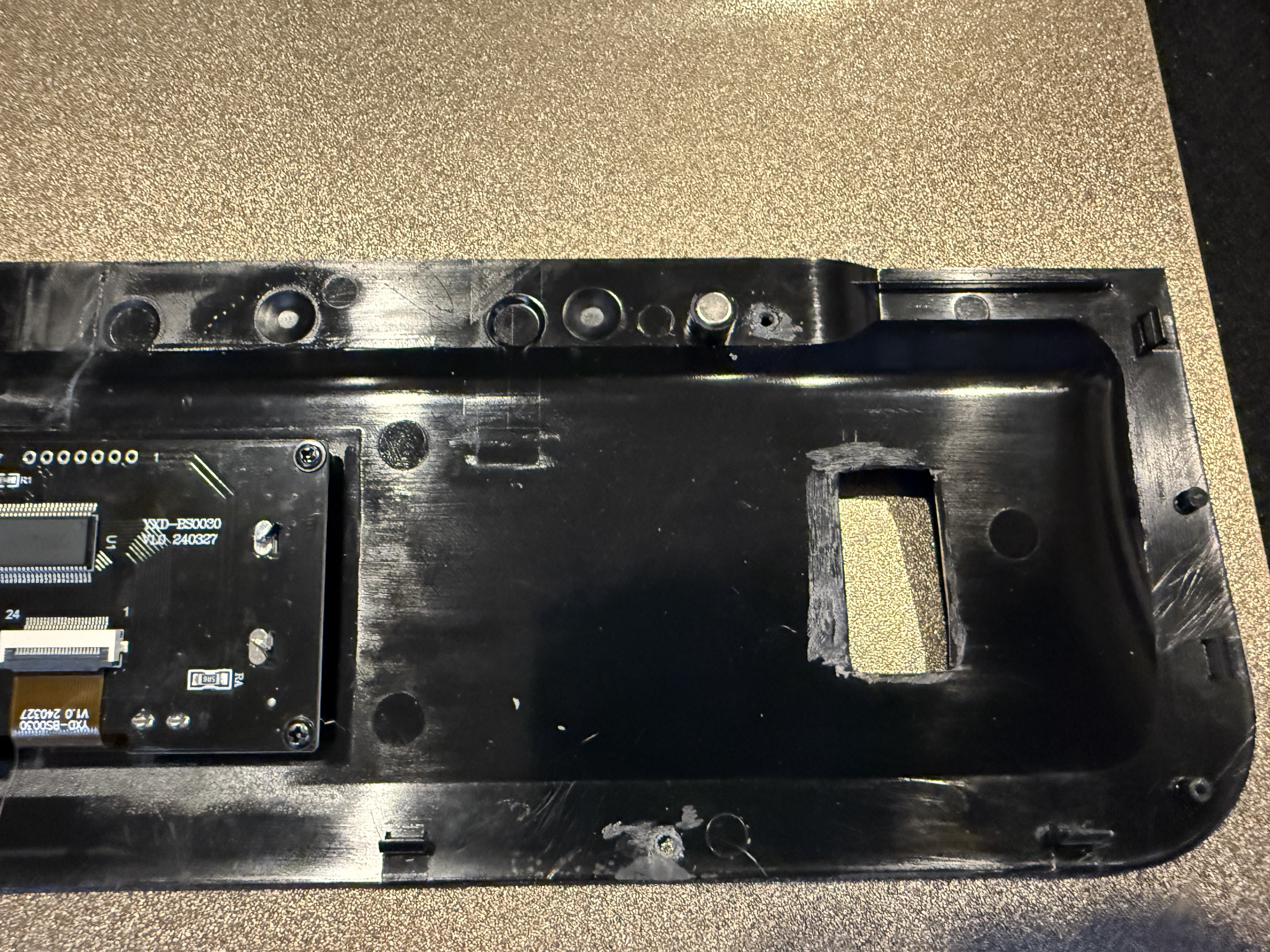

Gắn màn hình lên mặt trước, cắt lỗ cho cáp ruy băng đi qua trước khi gắn.

Lắp ráp lại, dán các nắp ống dẫn khí lại, và tận hưởng!

Nếu có ai có thể chụp ảnh chi tiết và làm thành hướng dẫn - tui sẽ giới thiệu ở đây và ghi công nhé! Cái này tui tốn cả tuần để thiết kế và lắp ráp - tui hông có chụp ảnh đẹp trong quá trình làm.

Lời cuối - tui cũng sẽ làm mod tương tự, dùng máy sấy Sunlu S4 trong tương lai gần. Space Pi là máy sấy tốt, nhưng nó thiếu tính năng mà S4 có, chưa kể S4 được thiết kế để sưởi một buồng có kích thước tương tự.

Tui có đính kèm file STEP cho tất cả các bộ phận được liệt kê - tui biết nhiều bạn có kỹ năng cao hơn và sẽ nghĩ ra mấy bản remix hay ho!
