Vỏ động cơ bước fischertechnik Minebea NEMA 17

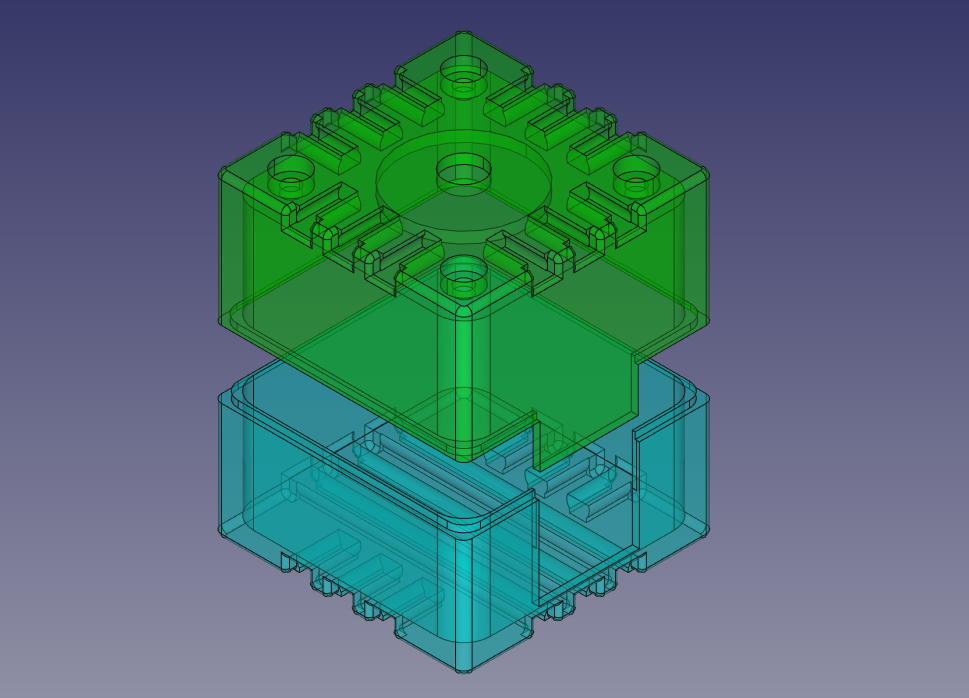

Nhật ký thay đổi: 2020-02-19: Tôi đã cấp quyền độc quyền cho Peter Habermehl để bán bản in các hộp động cơ bước này tại cửa hàng của anh ấy tại www.mintronics.de. 2020-01-29: Cải thiện các bộ phận vỏ trên và dưới theo các nguyên tắc thiết kế hiện tại của tôi (v4). Phiên bản cũ hơn (v3) được giữ lại để tham khảo (hình ảnh ở cuối bộ sưu tập).

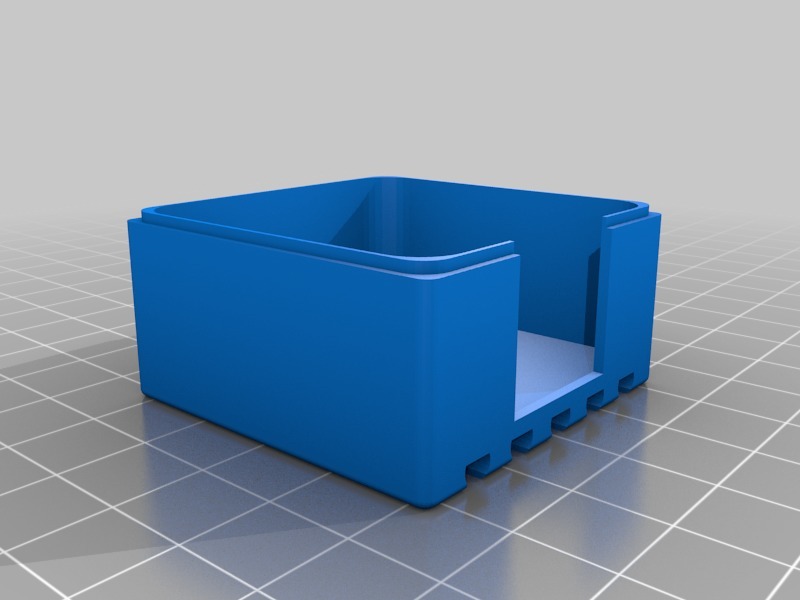

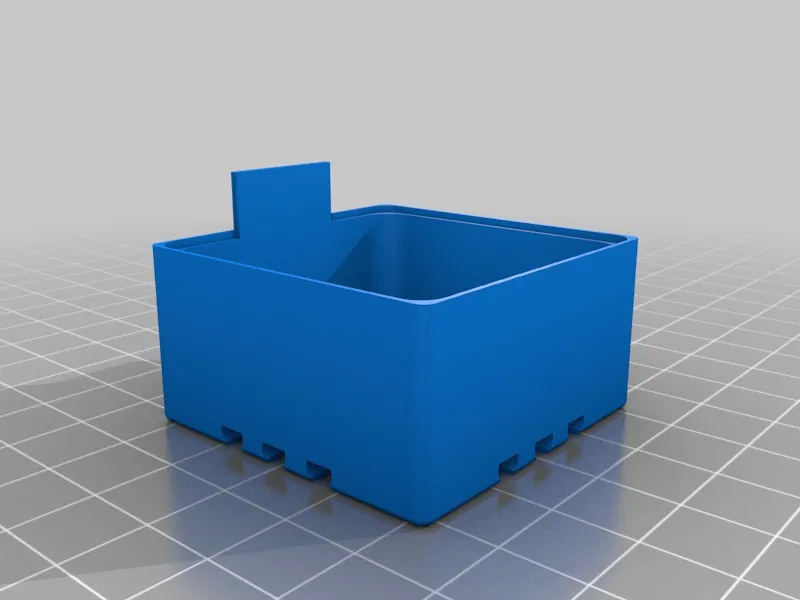

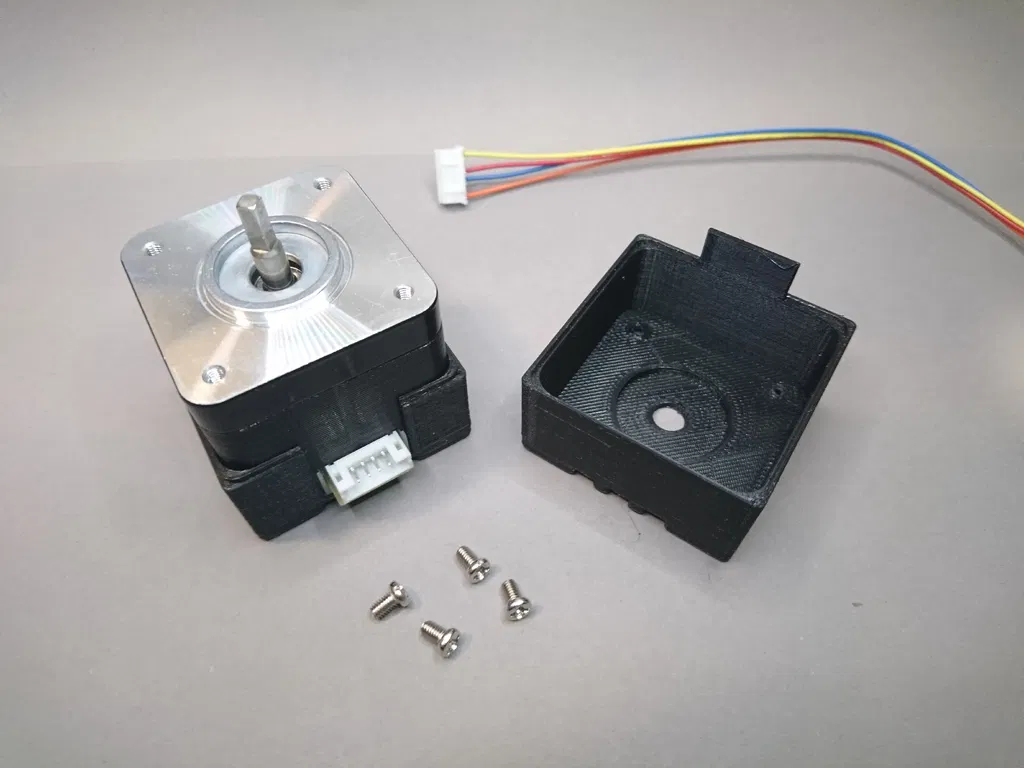

Vỏ cho động cơ bước Minebea 17PM-K374BN01CN 38mm NEMA 17, hiện đang được bán bởi Pollin với giá dưới 5 €. Hộp có kích thước 45x45x45mm giúp động cơ bước tương thích với hệ thống đồ chơi lắp ráp fischertechnik. Nó cũng có thể phù hợp với các động cơ bước NEMA 17 khác có chiều cao 38mm.

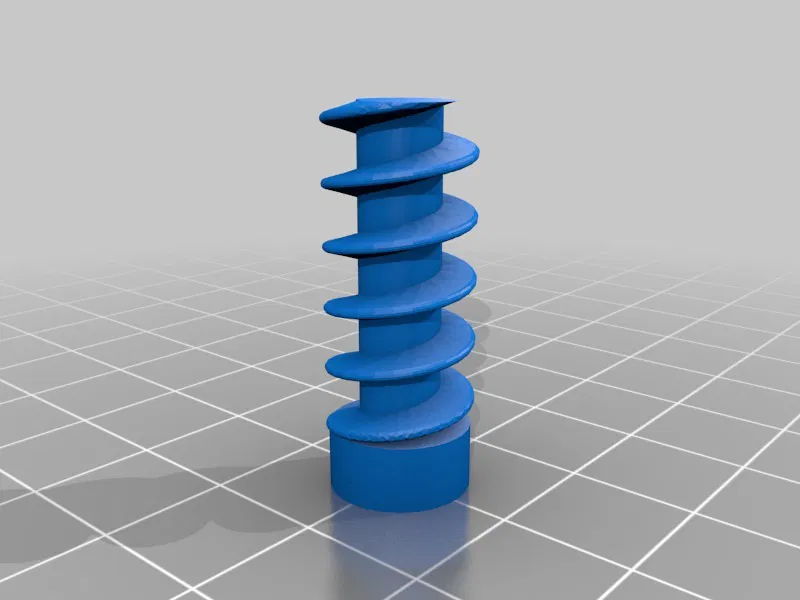

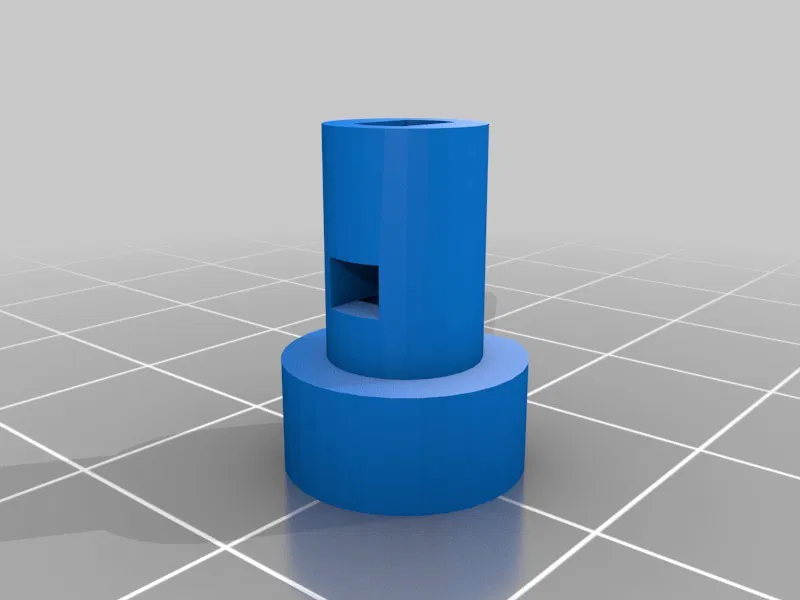

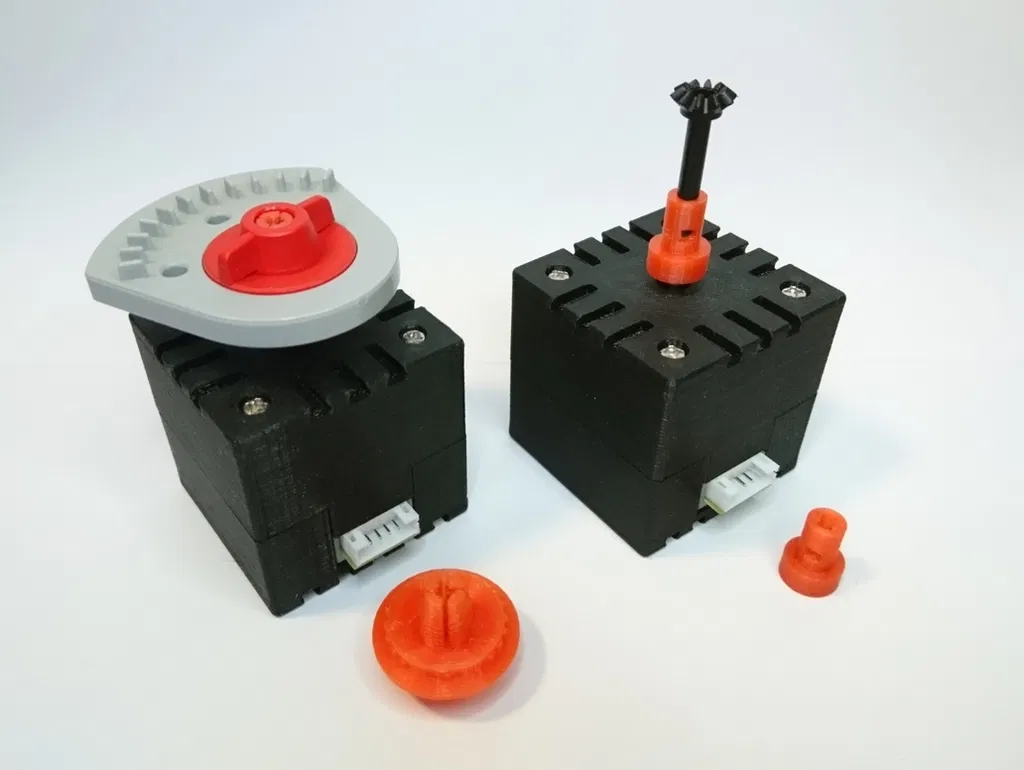

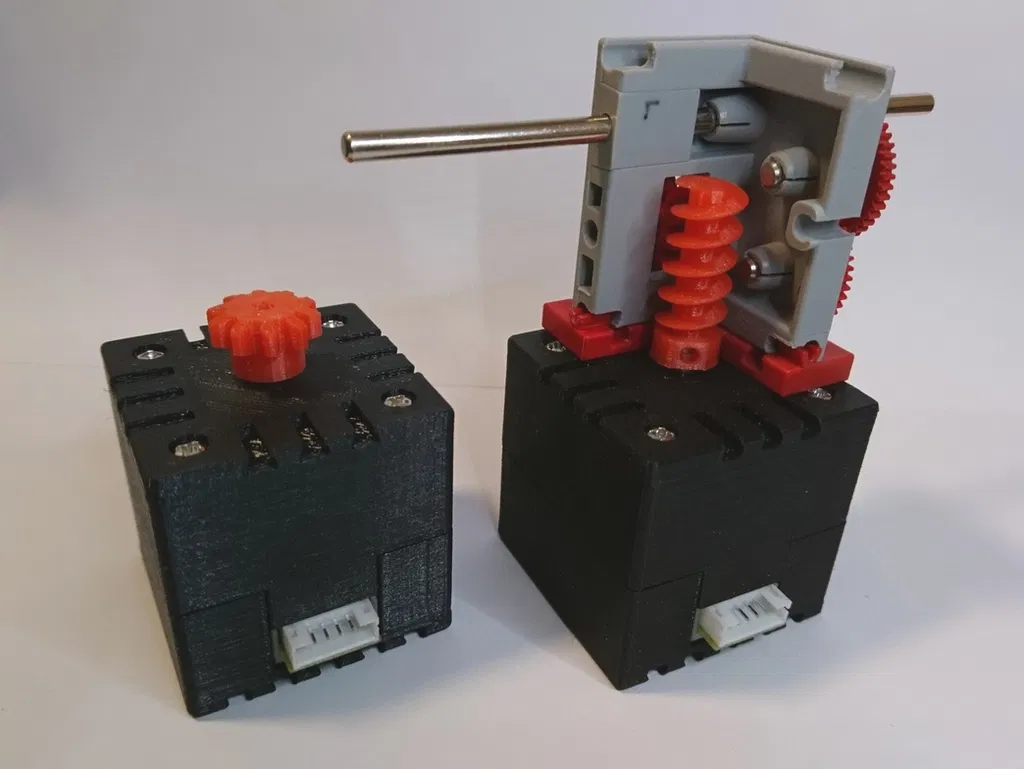

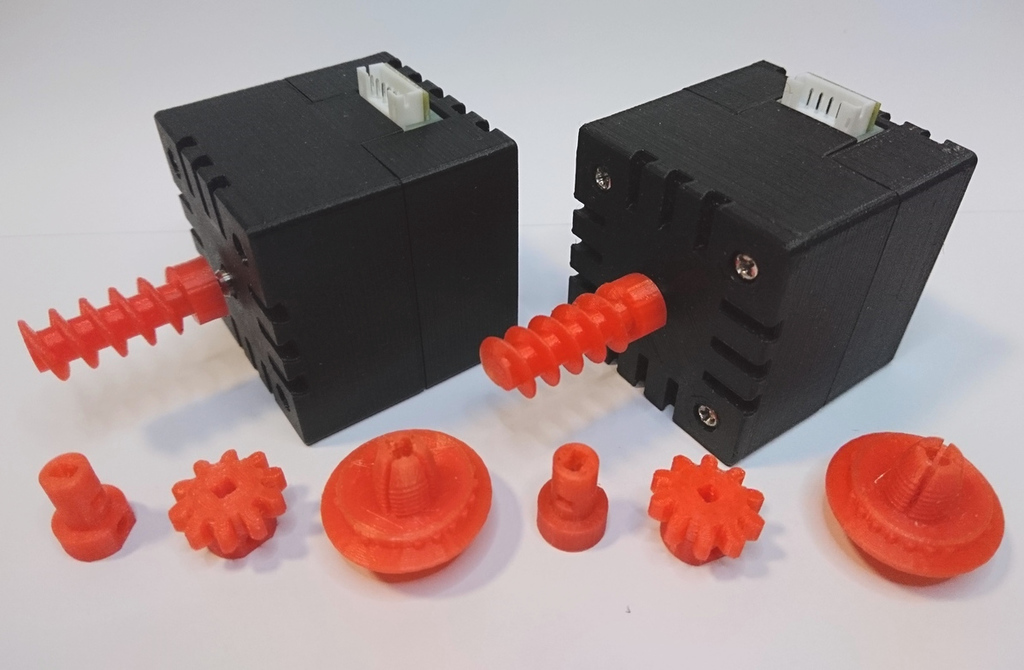

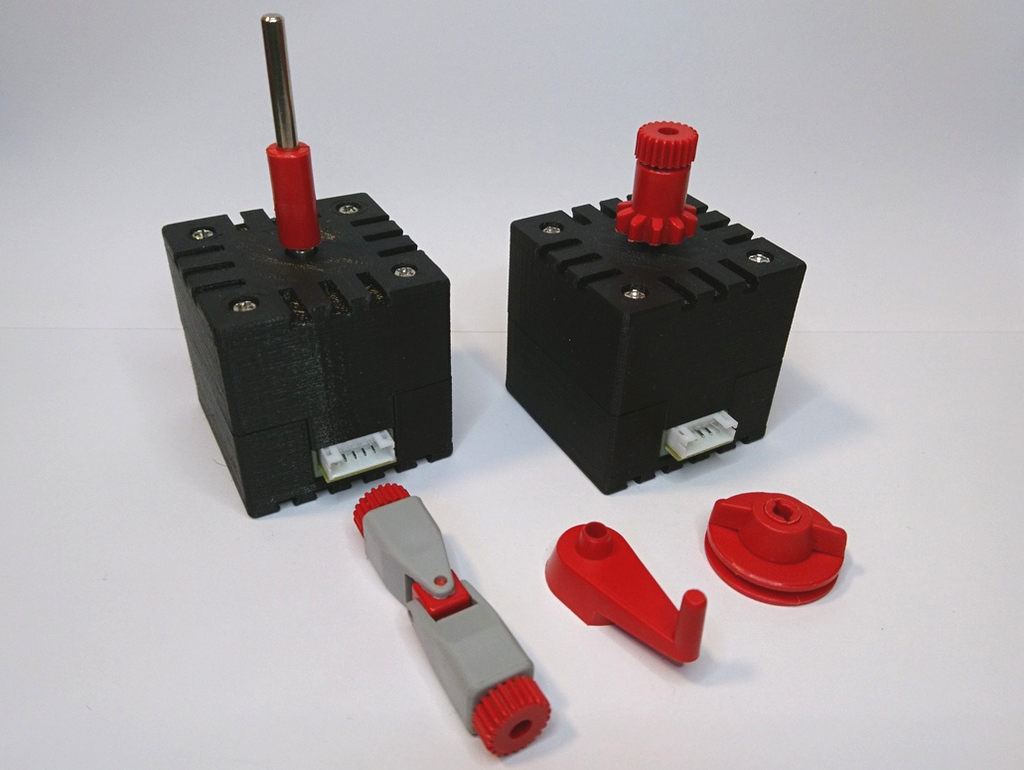

Trục vuông 3mm của động cơ Minebea này cho phép gắn trực tiếp một số bộ phận fischertechnik với độ bám tốt (xem hình 5). Tuy nhiên, tôi đã bao gồm một số bộ chuyển đổi cho các đầu nối fischertechnik quan trọng nhất (bánh răng Z10, kẹp trục, bánh răng lớn hơn, bánh răng sâu). Sử dụng vít không đầu 3mm để gắn chúng chắc chắn hơn. Sử dụng một giọt keo siêu dính để giữ hai phần của vỏ gắn chặt với nhau.

Xem chúng hoạt động trong video này: https://youtu.be/MyCck4btWzE

Vui lòng cân nhắc để lại một "like" hoặc đăng tải "make" của bạn như một lời cảm ơn cho công việc của tôi.

Tìm các thiết kế fischertechnik khác của tôi tại đây.

Cài đặt In

Thương hiệu Máy in:

Anet

Máy in:

A8

Rafts:

Không

Supports:

Có

Độ phân giải:

.1 / .2 mm

Infill:

20 %

Filament:

Bất kỳ PLA nào Bất kỳ

Ghi chú:

Tôi khuyên bạn nên in bánh răng sâu và bộ chuyển đổi bánh răng lớn hơn với .1 mm, .2 mm là ổn cho mọi thứ khác.

Bộ chuyển đổi bánh răng lớn hơn cần supports.

Vỏ trên cũng cần supports cho các lỗ vít. Tuy nhiên, việc loại bỏ supports khỏi các rãnh fischertechnik lân cận có thể rất khó khăn, mặc dù chúng in tốt mà không cần supports. Tôi khuyên bạn nên sử dụng tính năng mới (nhưng hơi cồng kềnh) của Cura để chặn supports nhằm ngăn chặn điều này.

Danh mục: Đồ chơi Xây dựng
