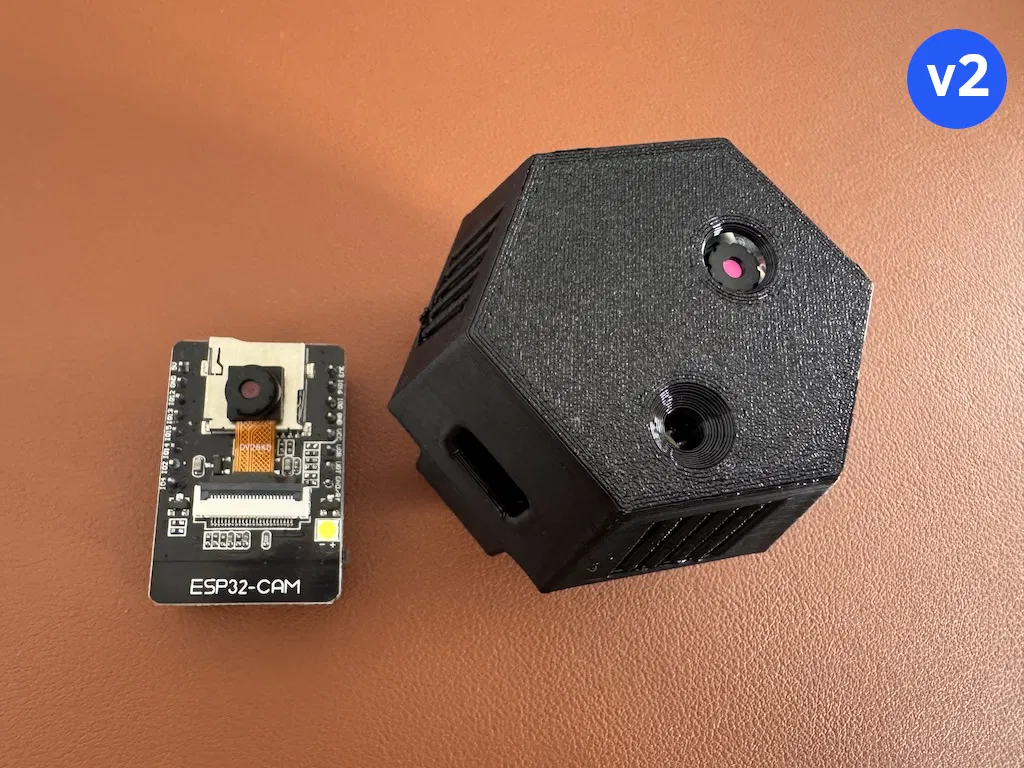

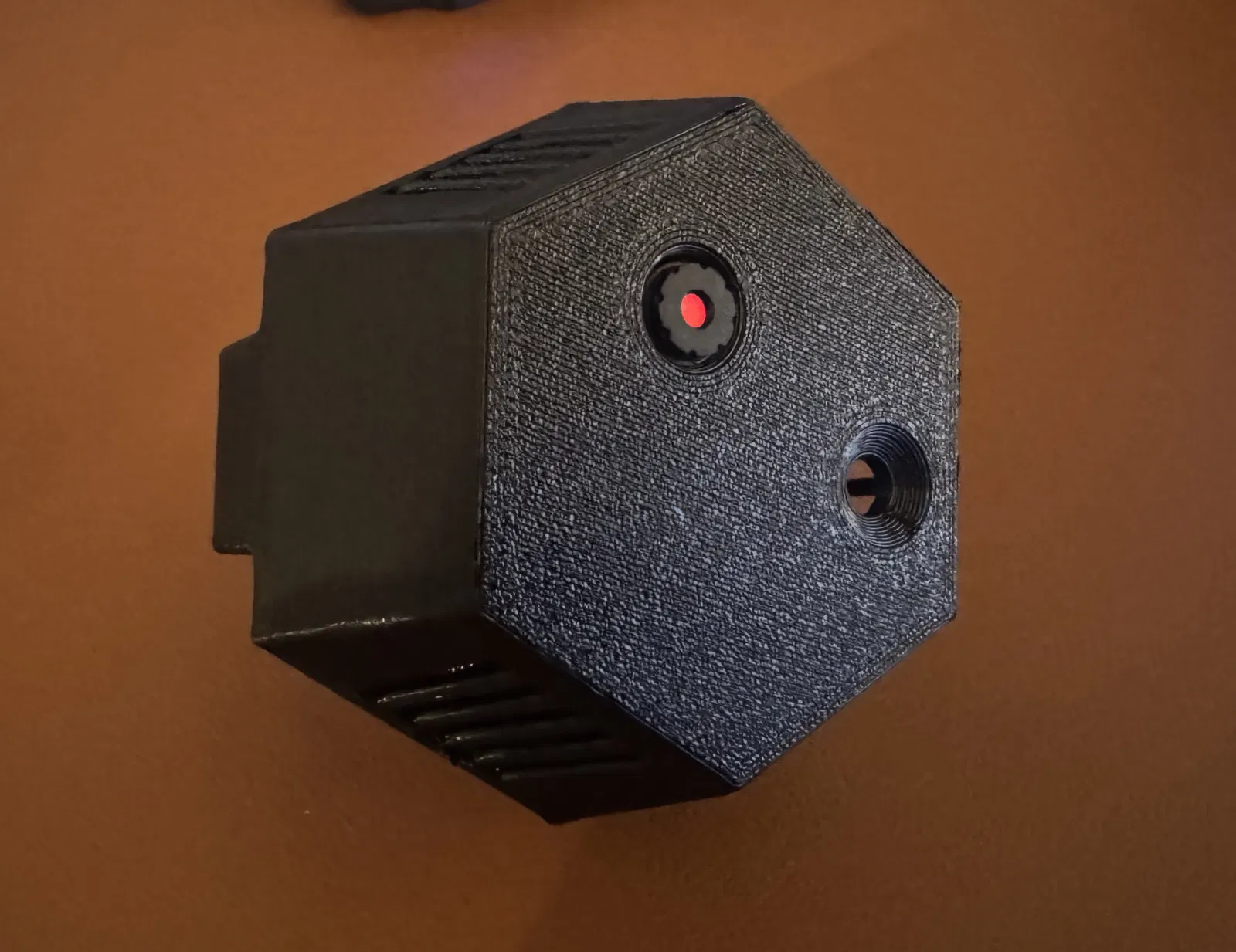

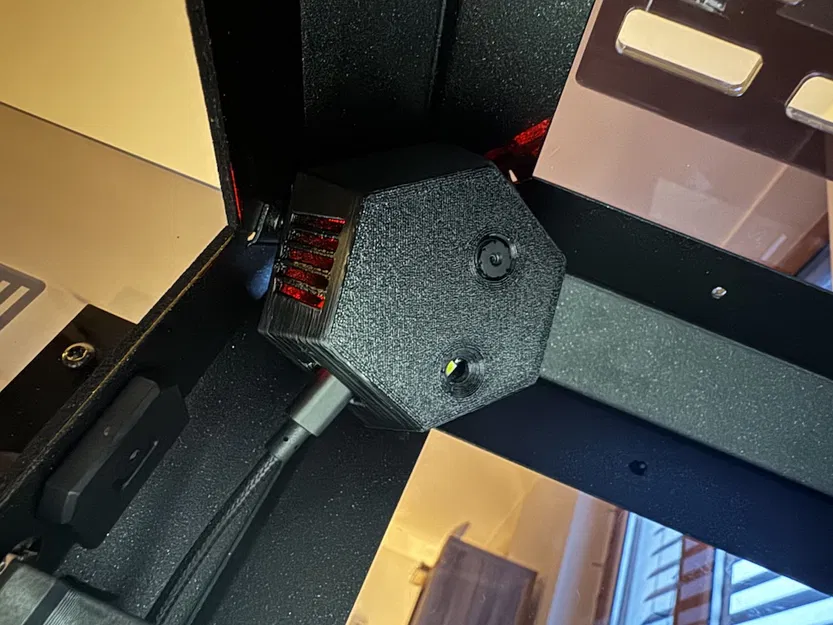

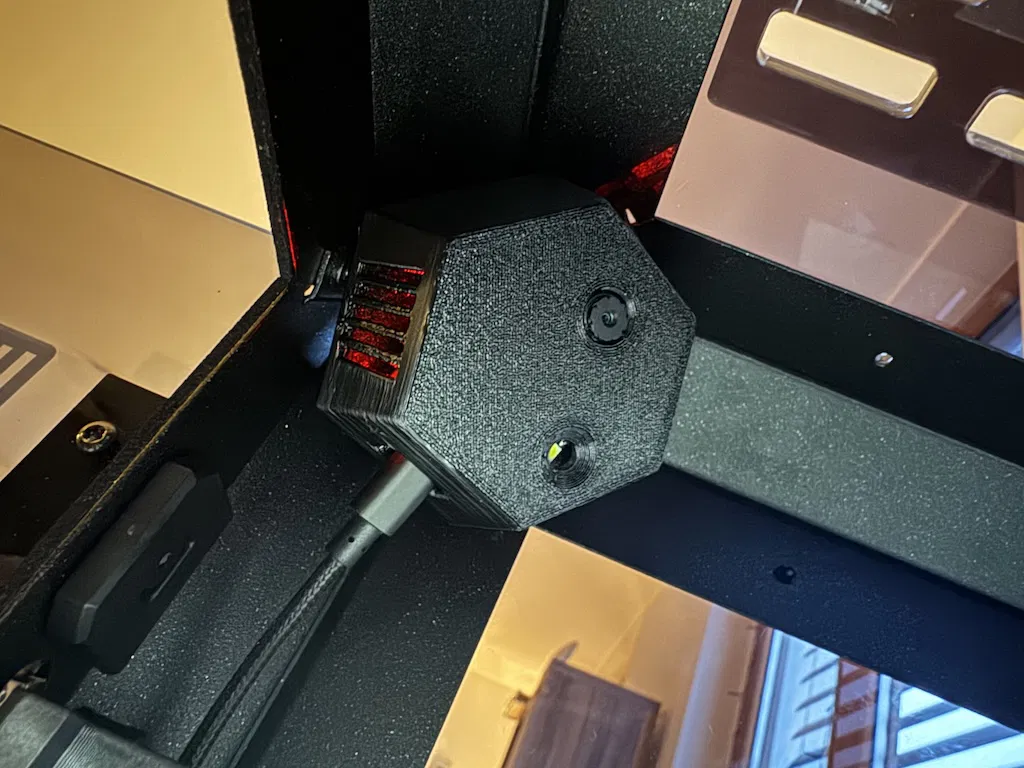

Case Camera cho ESP32-CAM và Core One (v2)

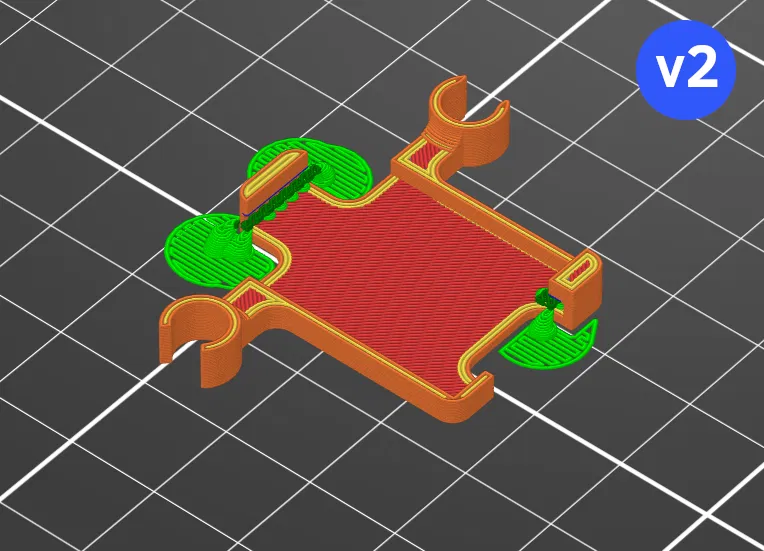

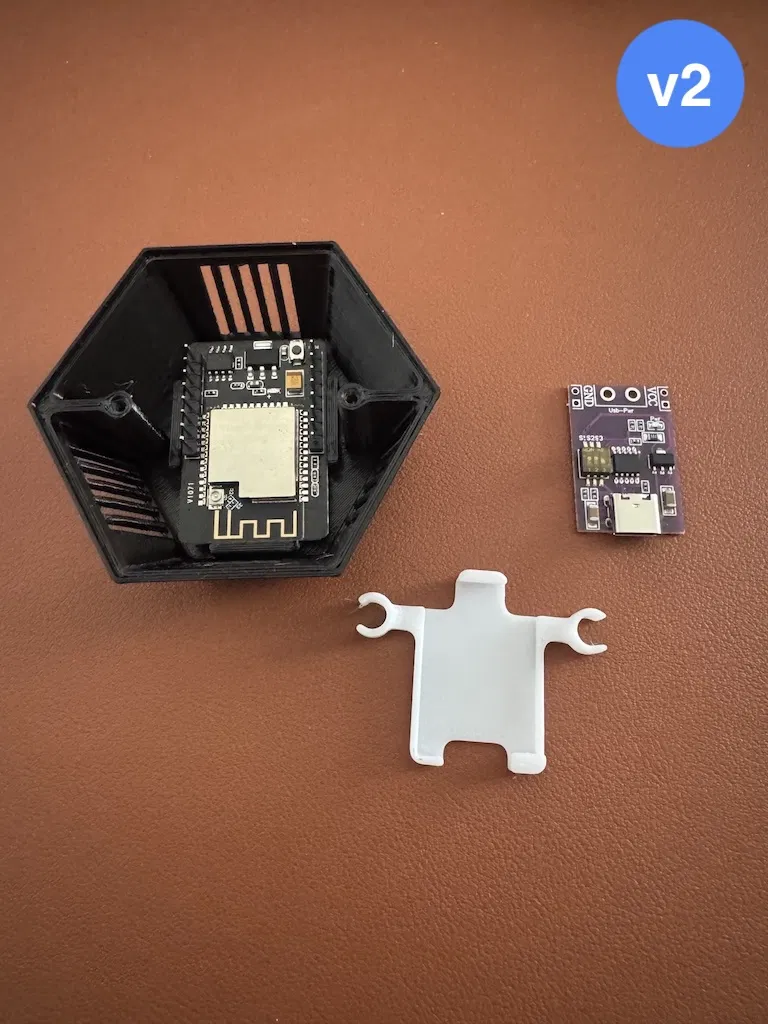

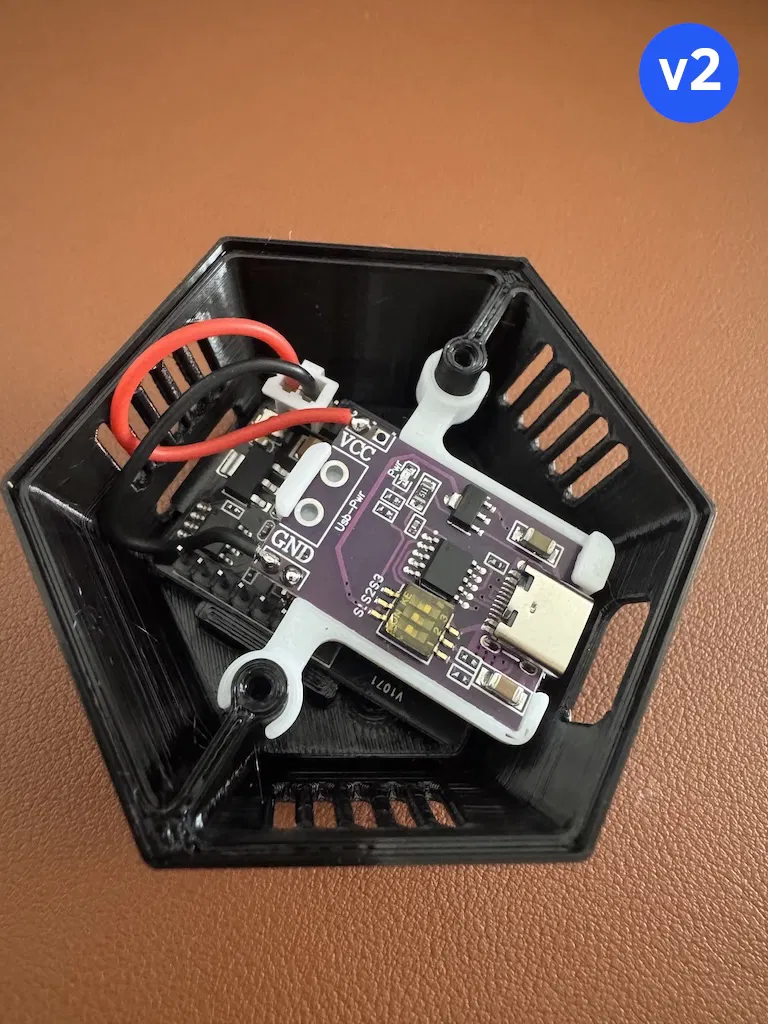

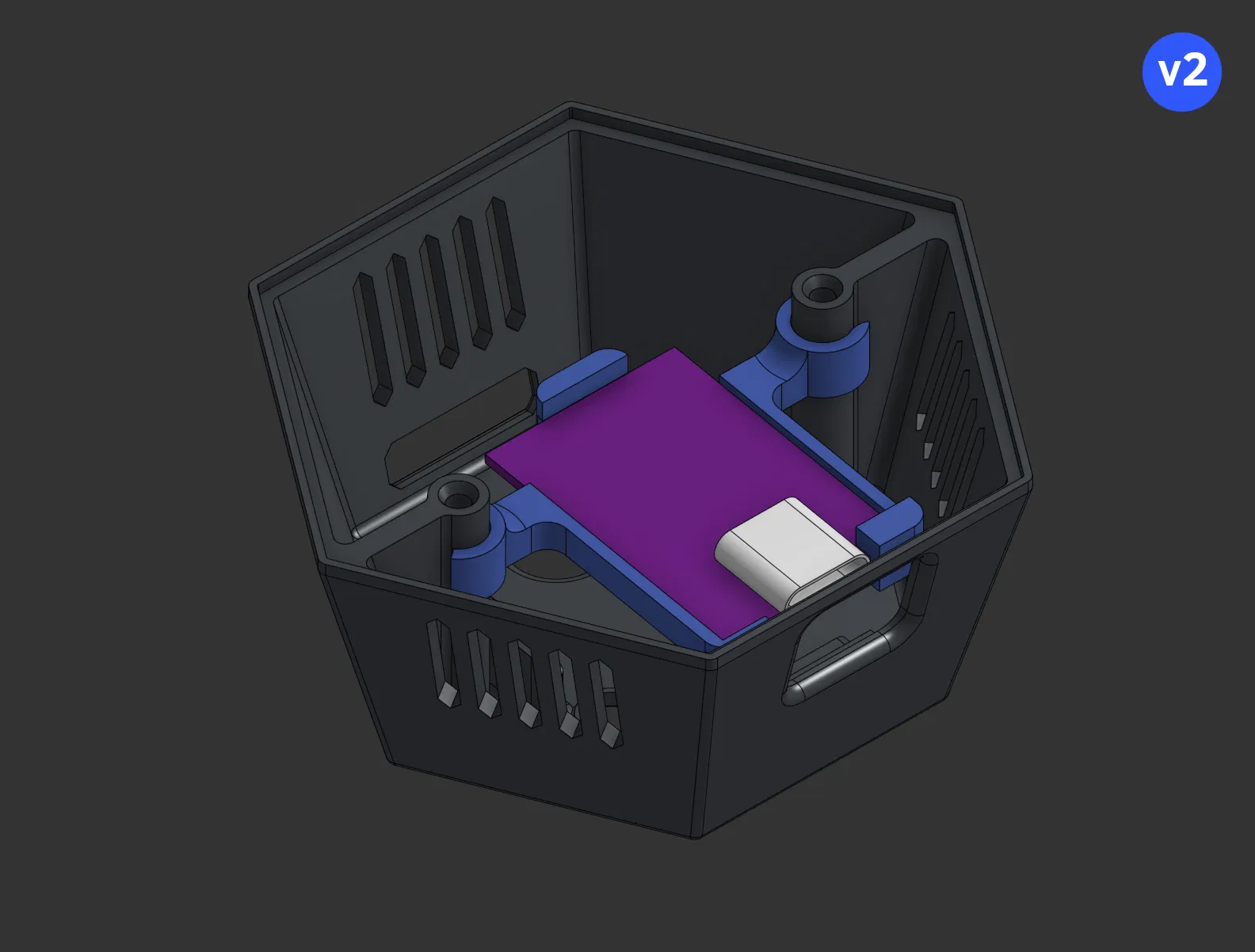

Do vụn này bị chật so với ESP32-CAM của mình (AI-Thinker và các loại tương tự). Nên mình tự thiết kế lại. Cập nhật, ngày 9 tháng 3 năm 2025: Đã tạo phiên bản v2 mới: * Hỗ trợ module giả lập USB-C PD Trigger tùy chọn như mấy cái này (https://www.amazon.de/dp/B0CH37FZ9N). Cái này cho phép chạy ESP32CAM chỉ với 2 chân cấp nguồn mà không cần mạch nối thêm (cái có cổng USB và module UART). Có một số báo cáo cho rằng việc này sẽ giúp hoạt động ổn định hơn. In cái này có support như hình.

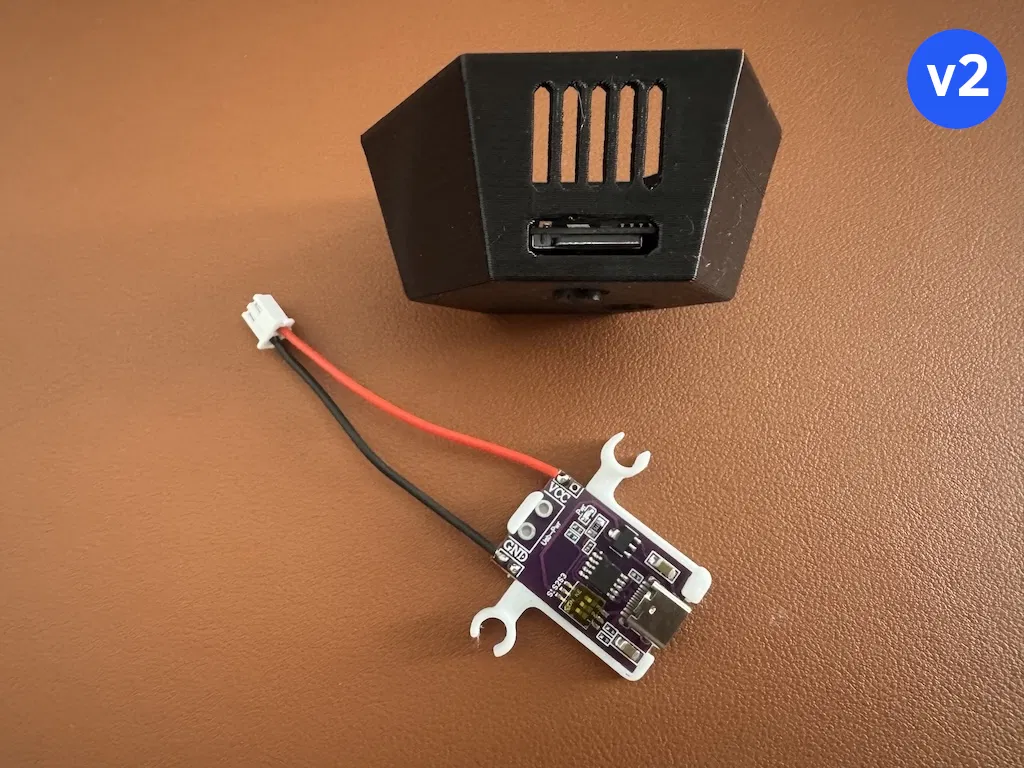

• Có khe để lấy thẻ SD mà không cần tháo

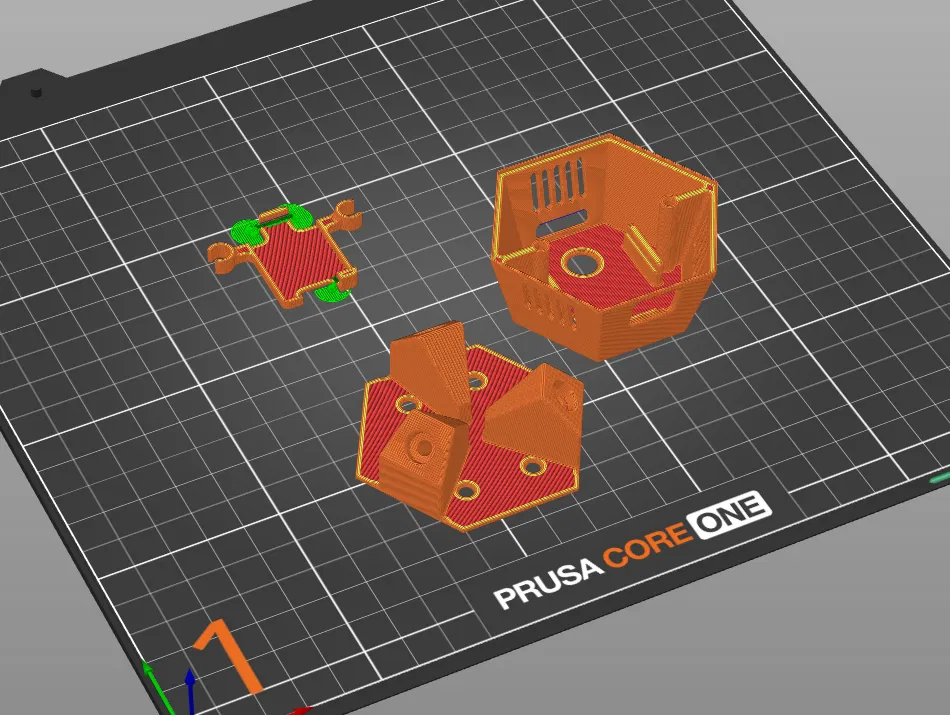

• Mặt sau của case giờ có thể in không cần support (và không cần infill, 3 perimeters).
• Mặt trước và mặt sau của v1 KHÔNG tương thích với mặt trước và mặt sau của v2.

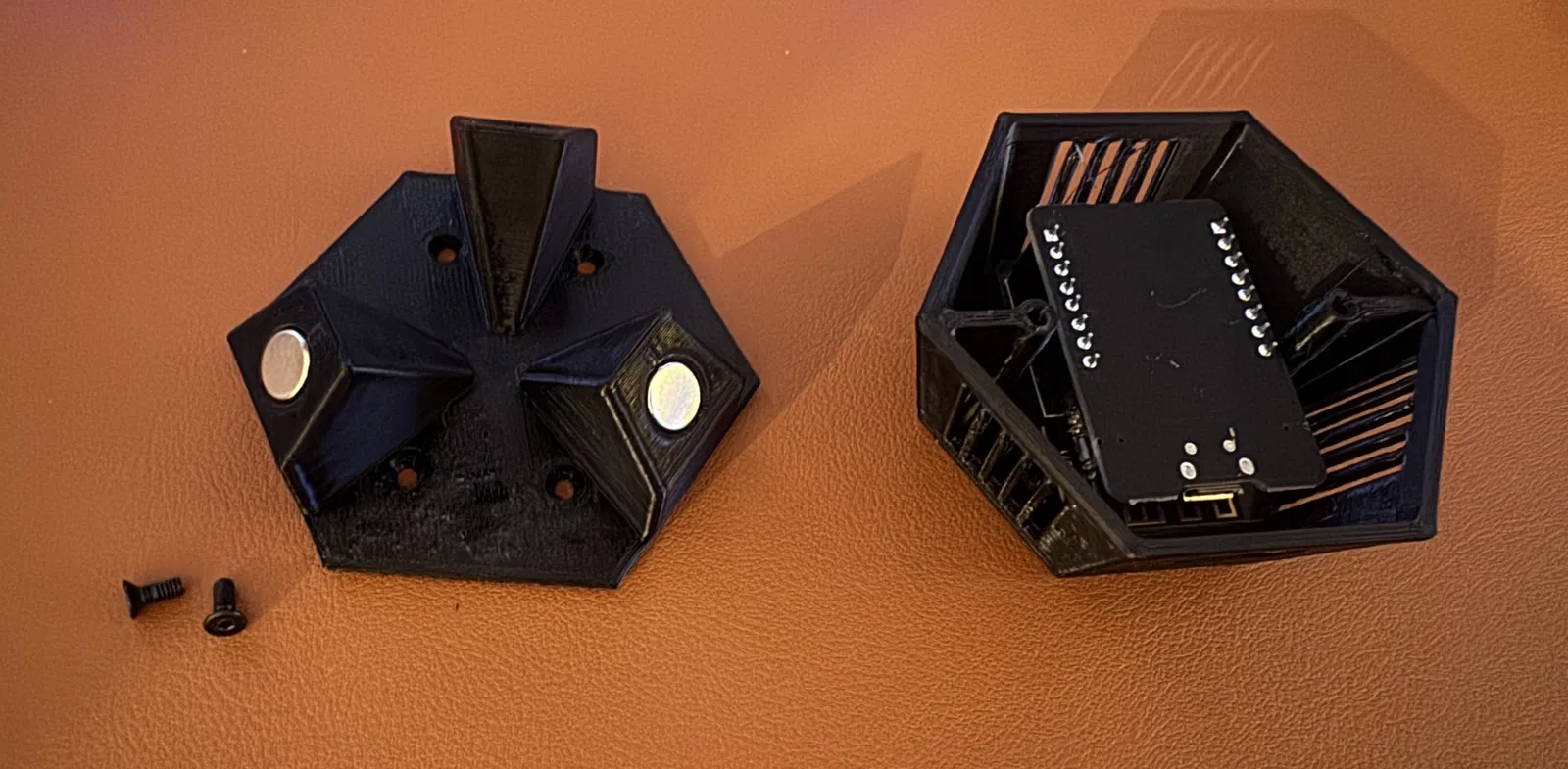

• Các file của v1 giờ nằm trong file zip ở mục "other files". Lưu ý Có hai phiên bản mặt sau case: Một loại cho 3 viên nam châm 8x3mm * Một loại cho 3 viên nam châm 10x5mm
• Để thử, bạn cứ gắn nam châm vào mà không cần keo, nó sẽ khít.
• Để lắp cố định, chà nhám một mặt nam châm, bôi keo siêu dính (hoặc loại tương tự) vào mặt đó rồi ấn nam châm vào lỗ.
• Mặt sau được gắn với mặt trước bằng 2 ốc M2.5 (dài 4-8mm).
• Bạn có thể xoay mặt sau nếu muốn hoặc cần nghiêng camera theo hướng khác.
• In mặt trước và mặt sau tùy chọn bằng PETG hoặc vật liệu chịu nhiệt tốt hơn.

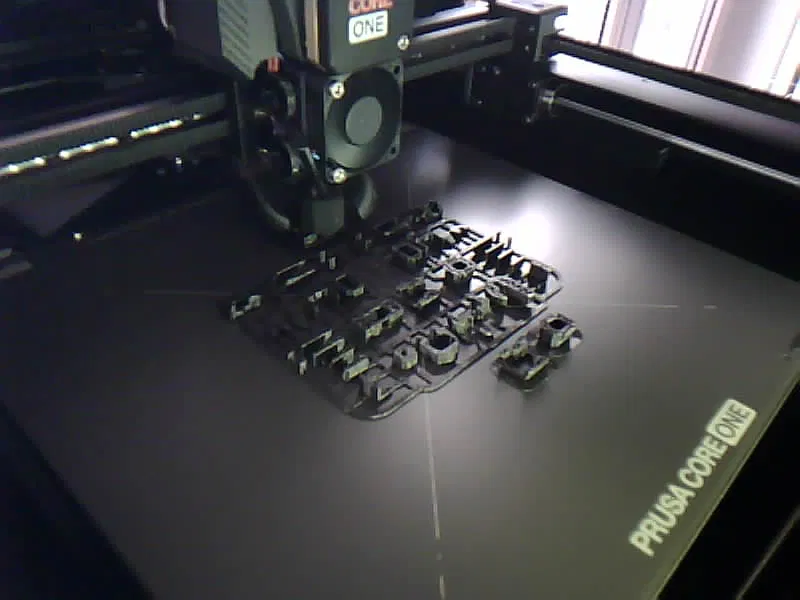

• Chỉ phiên bản 1: mặt sau có thể in với 3 perimeters, không cần infill nhưng cần support ở cạnh ngoài. Model có sẵn trên onshape để chỉnh sửa. Lưu ý thêm Có một module camera phù hợp hơn cho mục đích này với chip OV2640 và ống kính NoIR 75mm, 66 độ. Module này có cáp nối dài HƠN NHƯNG SẼ KHÔNG HOẠT ĐỘNG trên ESP32-CAM của AI Thinker. Với lưu ý này, bạn có thể thay đổi ống kính nếu muốn. (ảnh chụp màn hình trong luồng ảnh được chụp bằng ống kính này) Đây là một vài gợi ý cho quá trình thay thế: * Vị trí ống kính mặc định của ESP32-CAM được cố định bằng một giọt keo. Bạn có thể cẩn thận cắt mối nối này dọc theo ren của ống kính và vỏ của nó bằng dao rọc giấy để có thể vặn ống kính mặc định ra.
• Ống kính của module camera 75mm hoàn toàn không được cố định.
• Thực hiện việc này trong phòng không có gió lùa, dọn dẹp không gian làm việc và dụng cụ. Nếu cần, hãy đeo khẩu trang.
• Khi nắp ống kính được tháo ra, cảm biến camera sẽ bị lộ. Đảm bảo KHÔNG CÓ GÌ dính vào đó.
• Hãy thực hiện nhanh chóng: Vặn cả hai ống kính ra nhưng để chúng trên đỉnh camera Sau đó đổi ống kính và vặn chúng lại một cách cẩn thận.
• Ống kính 75mm sau đó cần được lấy nét, việc này có thể đạt được bằng cách vặn chặt hoặc nới lỏng ống kính. Thực hiện việc này trên bàn làm việc với một vật thể cách camera khoảng 30-40cm. Khoảng cách này nên gần với những gì bạn cần sử dụng trong Core One.
• Kìm có răng cưa, như kìm Prusa, là dụng cụ duy nhất bạn có thể cần để tạo đủ lực vặn ống kính mặc định ra. Tuy nhiên, hãy cẩn thận, những bộ phận nhỏ này có thể dễ bị hỏng hoặc ống kính bị trầy xước.
