Hộp đựng bộ cờ lê GEARWRENCH 20 món (35720A-02)

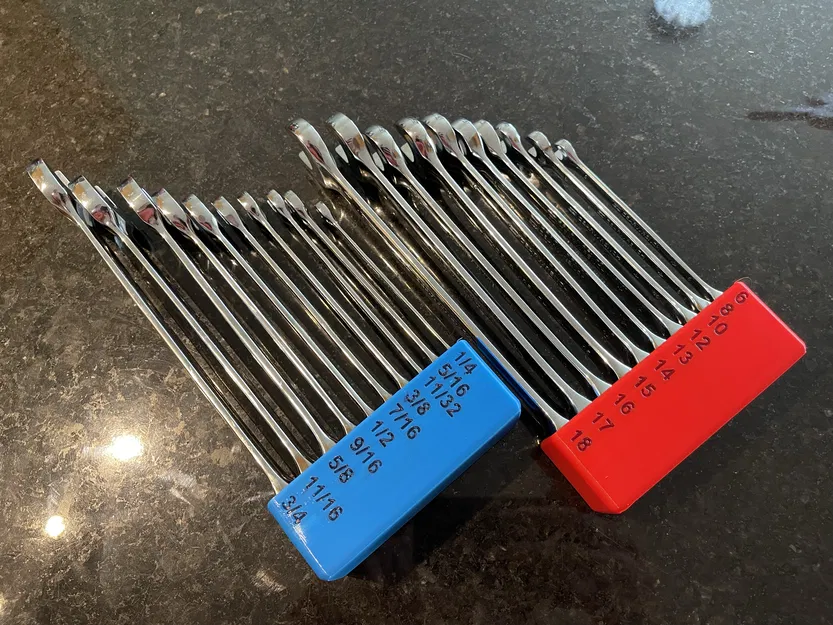

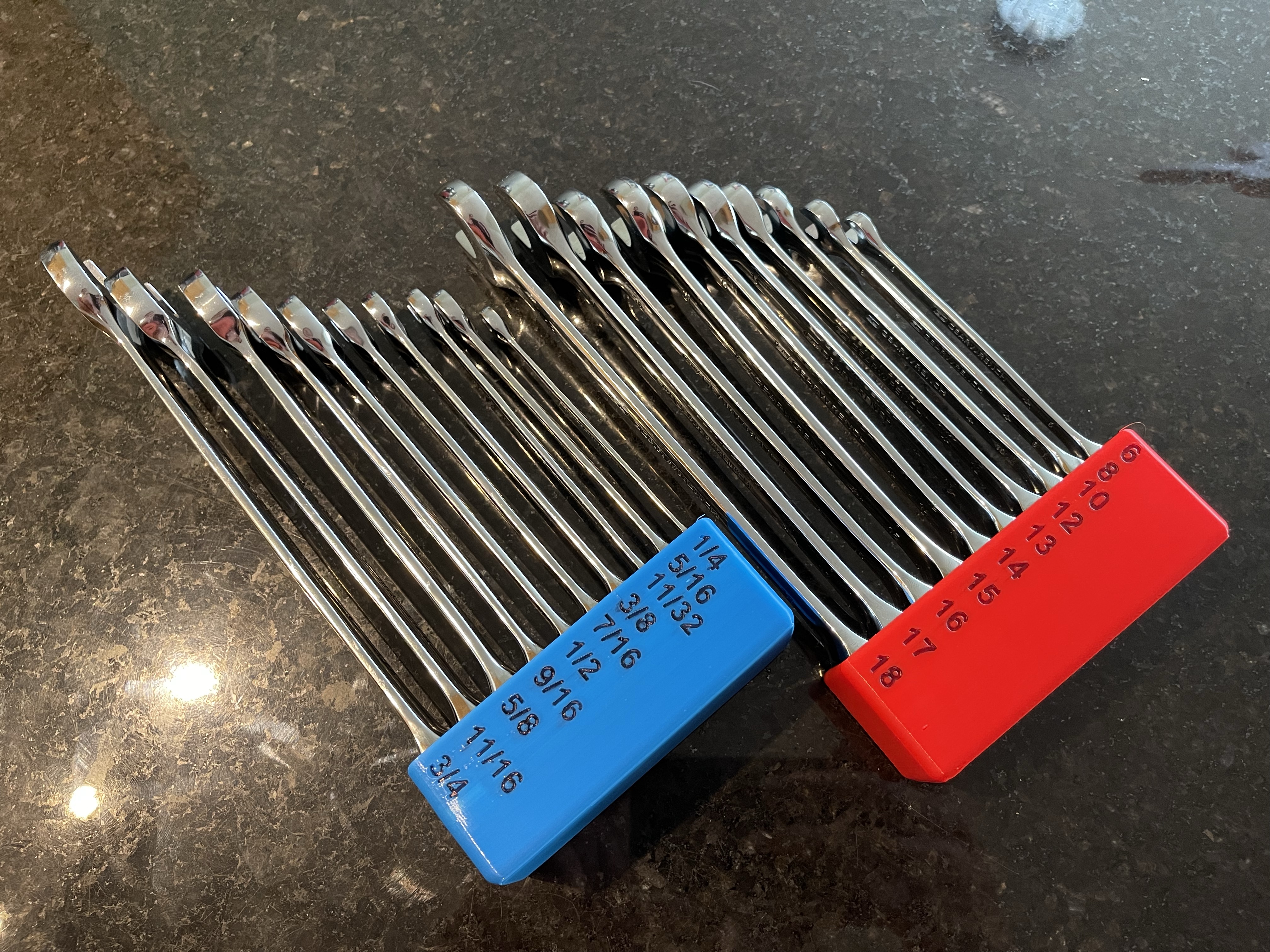

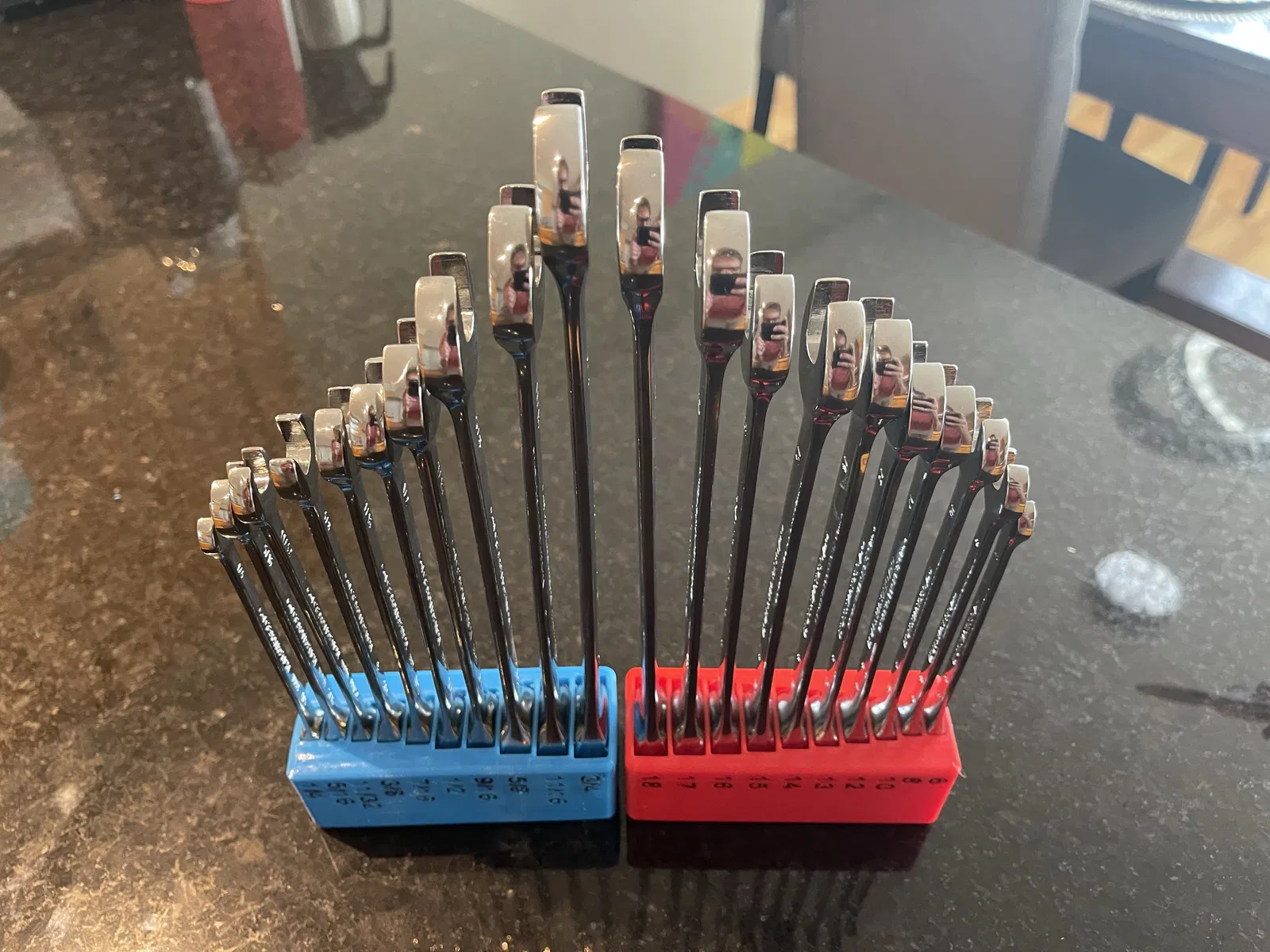

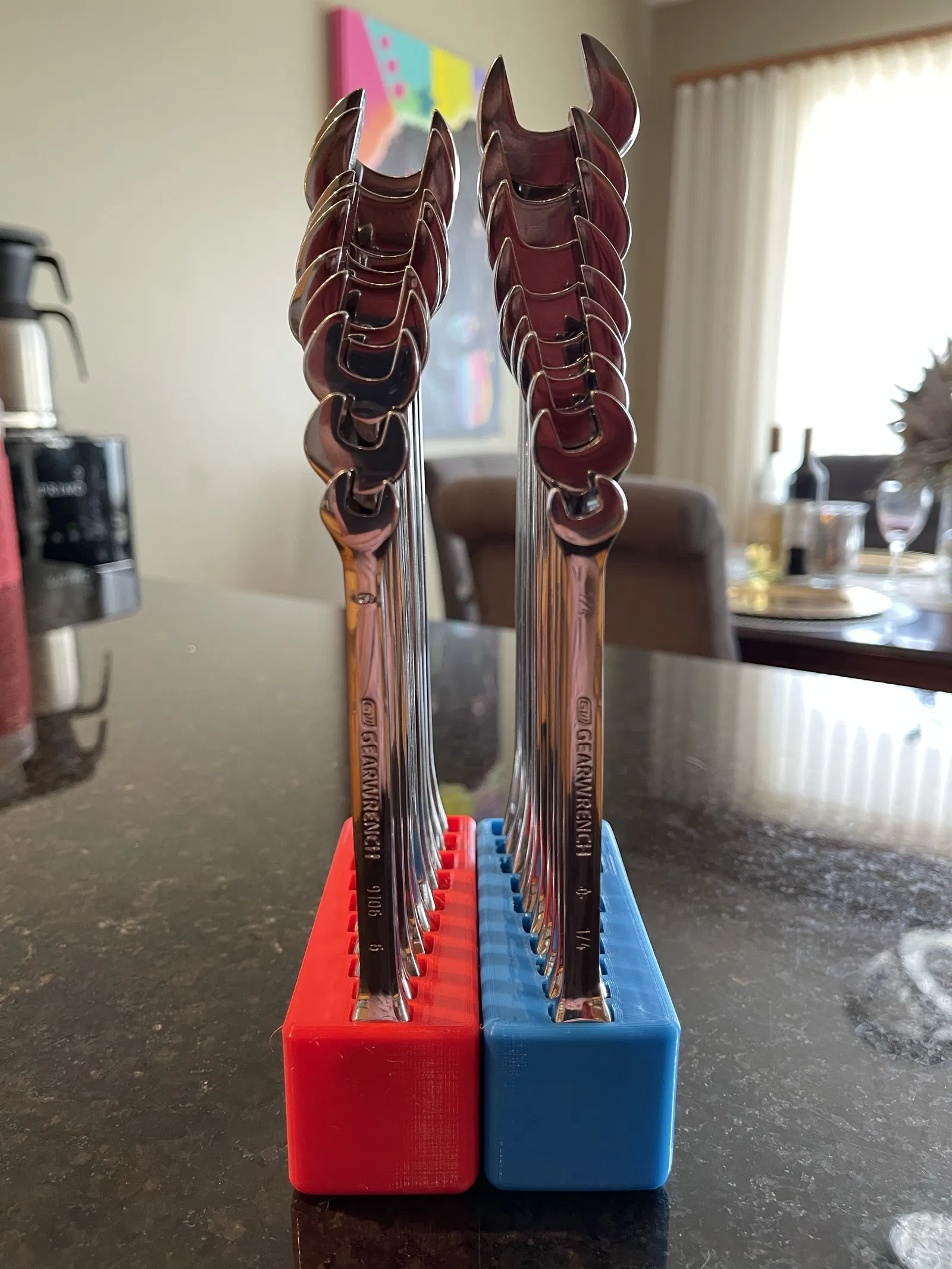

Hộp đựng/giá đỡ cho bộ cờ lê Gearwrench 20 món (35720A-02), chỉ in bằng TPU. Có thể để đứng hoặc nằm. So sánh số đo với biểu đồ để đảm bảo vừa vặn. Có kèm file Fusion360.
Mô tả
Cái này được thiết kế chỉ để dùng với sợi TPU dẻo thôi nha. Khuyến khích in với 4 lớp tường, 4 lớp đáy và đỉnh, và 13% mật độ ruột (infill) dạng rectilinear. Không cần support đâu.
Mấy ông bà xài cây bút Sharpie đầu nhỏ để tô đậm chữ sau khi in nha.
Do độ dung sai, mấy file STL này có thể chỉ xài ổn với bộ cờ lê Gearwrench 20 cái mã "35720A-02" thôi. Có thể nó sẽ là cái ý tưởng hay nếu mấy ông bà tự thiết kế cho bộ cờ lê của mình.

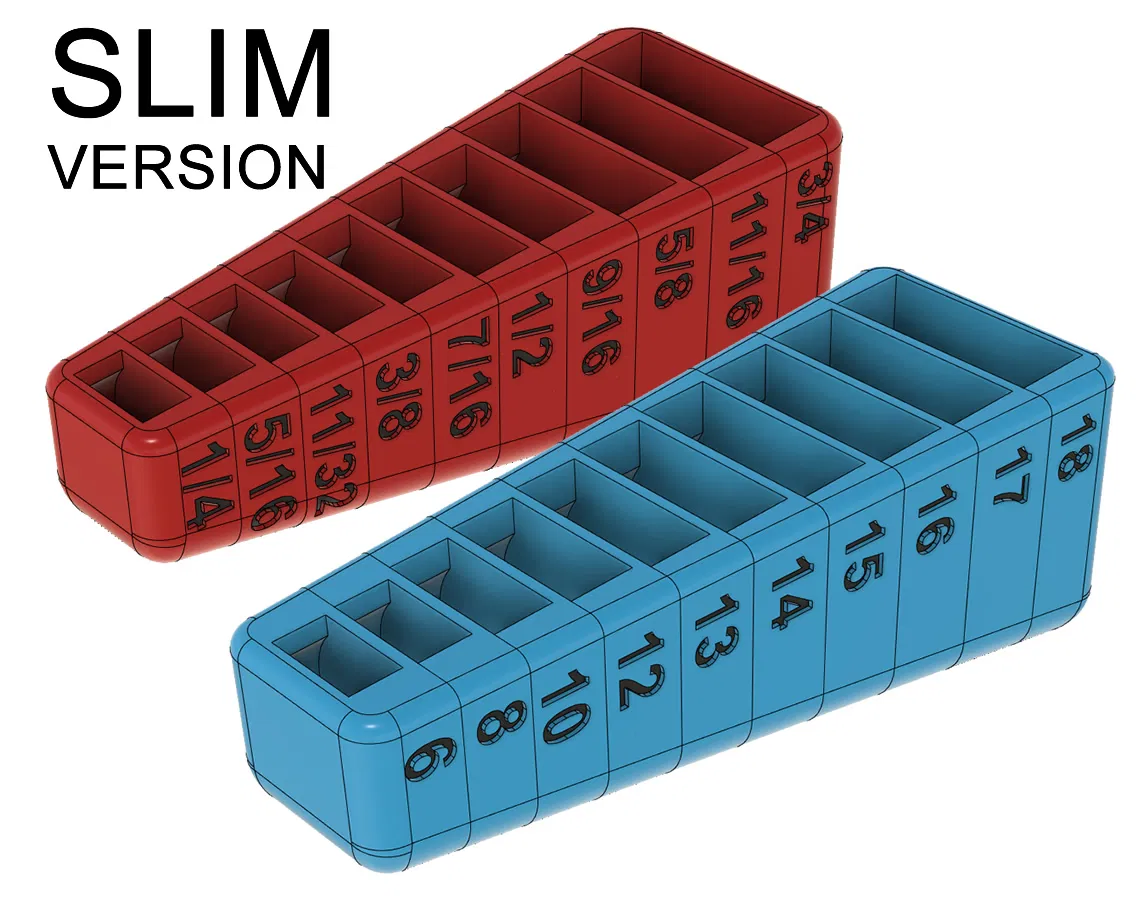

Đây là mấy file Fusion360 nè. Độ dày và đường kính đầu cờ lê được chỉnh theo tham số nha. Mấy cái mô hình này chưa hoàn hảo lắm nên xin lỗi trước nha!
Fusion360 bản Metric: https://a360.co/3C0ni0H SAE Fusion360: https://a360.co/3BZ657S
Video:

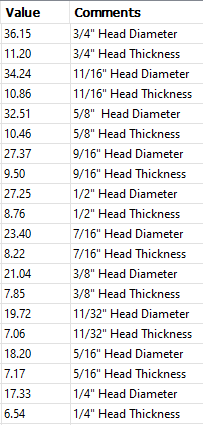

mấy ông bà có thể kiểm tra xem STL có xài được với cờ lê của mình trước khi in bằng cách so sánh số đo với biểu đồ này. Số đo cờ lê của mấy ông bà nên nằm trong khoảng +-0.1mm so với mấy giá trị này, tính bằng mm. Nếu không thì chắc nó không vừa đâu. Cái này là cho cờ lê SAE nha.
Hỗ trợ: Nếu mấy ông bà THỰC SỰ thích cái mô hình này và muốn mua tui ly bia, thì có thể tìm tui ở đây. Dù là góp ý hay lời cảm ơn, tui luôn sẵn lòng lắng nghe mọi người. Nhưng nói thẳng ra - cách hiệu quả nhất để giao tiếp là tiền mặt (hoặc bia) lạnh đó nha.
