Tủ Rack Máy Chủ 10'' Cho HomeLab / Mạng / Nhà Thông Minh

CHỈNH SỬA

Như đã ghi nhận trong phần bình luận, chiều rộng chưa đúng lắm, hơi hẹp. Nay đã được sửa lại và có kích thước 237mm c-c, file này (FrontBackBraceV2) cùng với file .step đã được tải lên. Xin lỗi nếu điều này làm phiền ai.

Đã thêm phiên bản mới cho các góc (CornerBracketsV2) với khe hở lớn hơn cho các loại đai ốc và bu lông dạng lồng ở không gian dưới cùng và trên cùng.

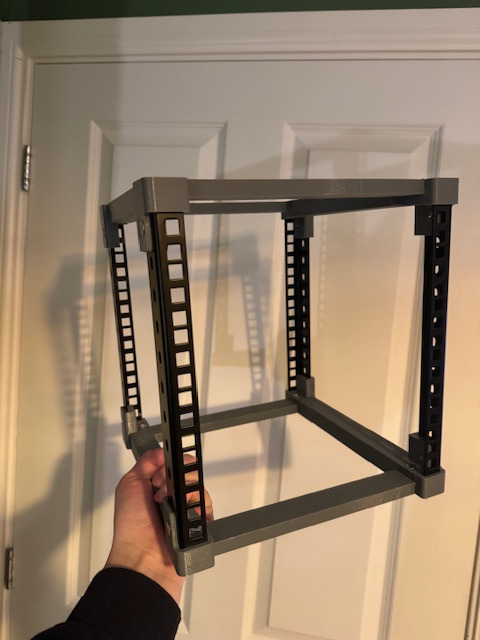

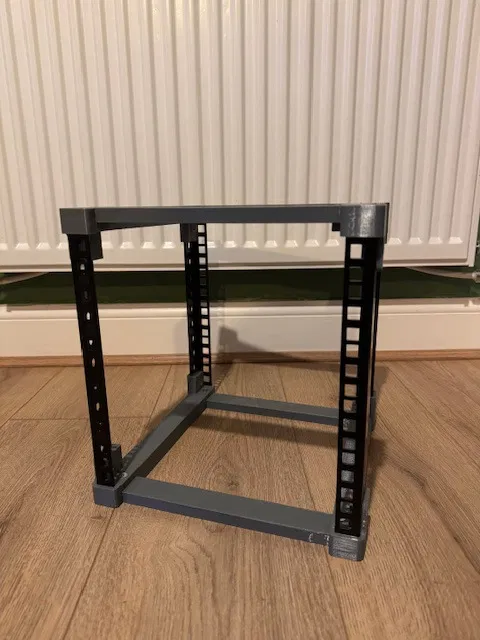

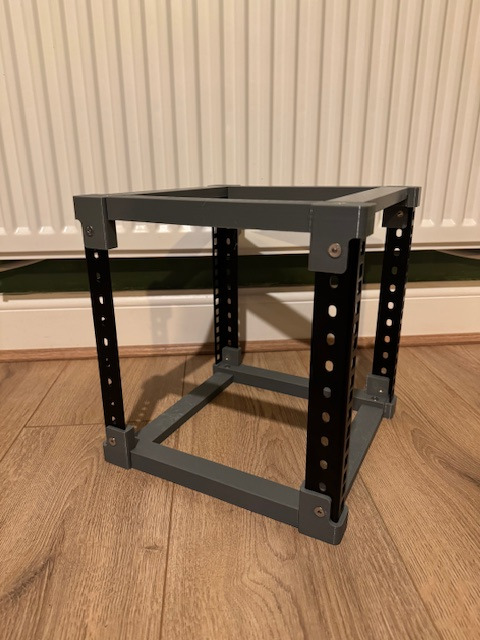

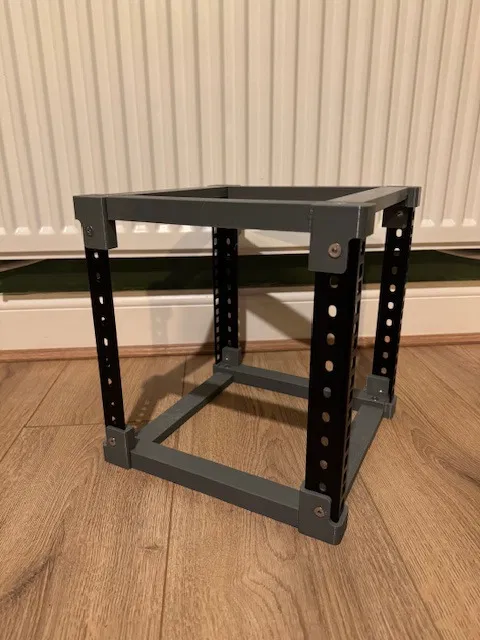

Tủ rack máy chủ 10'' cho nhà thông minh và mạng

Gần đây tôi mới biết về các tủ rack máy chủ tí hon cho mạng gia đình và mấy thứ tương tự, thấy cũng hay hay, vì tôi có mấy con Pi với con NUC để lung tung trong nhà. Trông có vẻ là một cách hay để chứa hết đám thiết bị đó.

Sau khi xem các mẫu, tôi quyết định tự tạo một cái bằng Fusion 360, với mục đích làm cho nó chắc chắn và bây giờ đã làm xong, có thể sẽ mở rộng thêm sau này nếu cần.

Chưa lắp thiết bị vào tủ nên tôi muốn chia sẻ trước, sẽ cập nhật sau khi các mẫu khác được tạo ra.

Tôi in bằng PETG, dùng đầu phun 0.4 cho các góc và mọi thứ còn lại dùng đầu phun 0.6, với độ cao lớp là 0.4. Làm vậy để tiết kiệm thời gian và tăng độ cứng.

Cách lắp ráp;

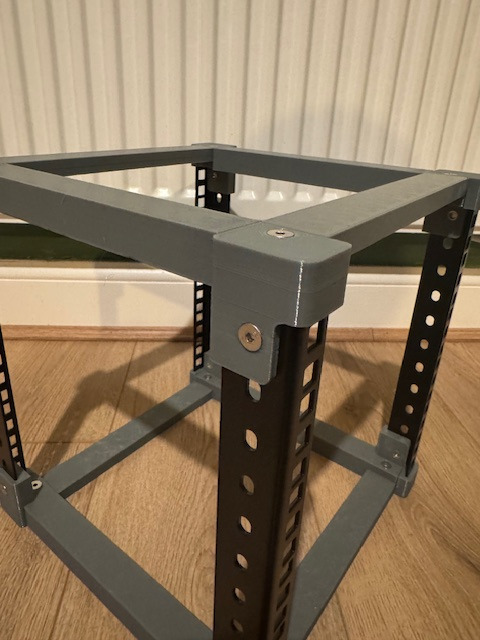

• Phần trên và dưới có hơi khác nhau một chút, nhìn vào chỗ các con bu lông chìm sẽ thấy rõ.

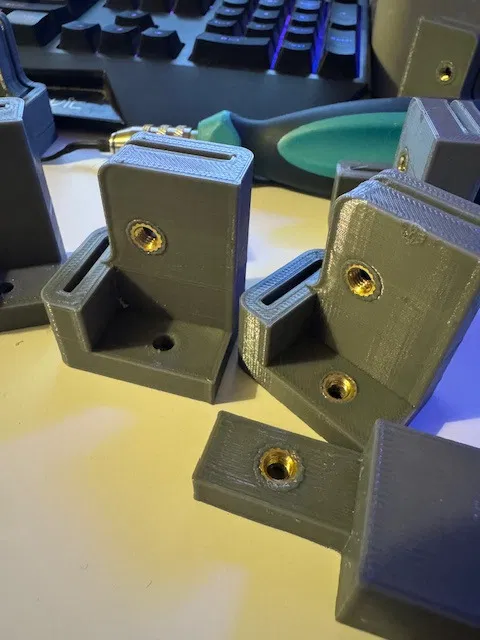

• Đối với phần dưới, sử dụng ren nhiệt (heat inserts) gắn vào các pát góc.
• Đối với phần trên, sử dụng ren nhiệt gắn vào các thanh giằng trái/phải, vì bu lông sẽ siết từ phía trên.

Các bộ phận cần in;

Bạn sẽ cần những thứ sau - pát góc (bản gốc hoặc V2), thanh giằng trước/sau trên/dưới và thanh giằng hai bên.

• Pát góc
  • 2x BottomLeft
  • 2x BottomRight
  • 2x TopRight
  • 2x TopLeft
• Pát góc V2 - Nếu muốn có khe hở lớn hơn cho đai ốc dạng lồng
  • 2x BottomLeftV2
  • 2x BottomRightV2
  • 2x TopRightV2
  • 2x TopLeftV2

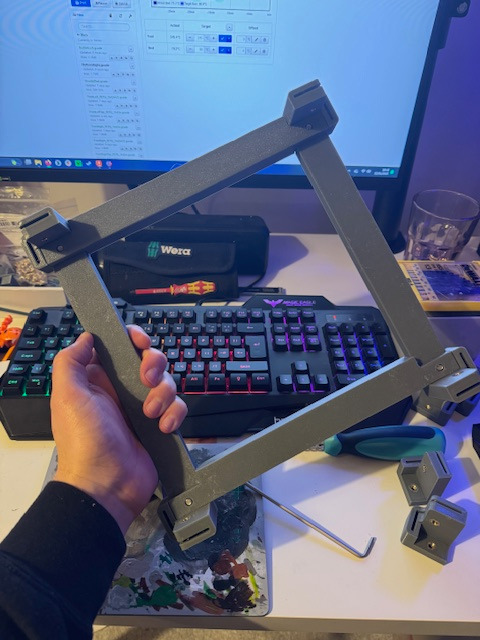

• Thanh giằng trước/sau trên/dưới
  • 4x FrontBackBraceV2
• Thanh giằng hai bên
  • 1x TopLeftBrace
  • 1x TopRightBrace
  • 1x BottomLeftBrace
  • 1x BottomRightBrace

Phần cứng;

• 8x bu lông M5 20mm đầu chìm
• 8x bu lông M5 12mm đầu chìm - dùng để gắn pát góc và thanh ray
• 16x ren nhiệt đồng M5 - tôi dùng loại dài 4mm
• 4x thanh ray 6u - Adam Hall 6HE - link bên dưới

Thanh ray tôi dùng được mua từ đây (không liên quan):

https://www.amazon.co.uk/dp/B00LFSC2BG?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
