Mini Rack 10" - rack server 10 inch cho thanh ray NavePoint hoặc Gator Rackworks

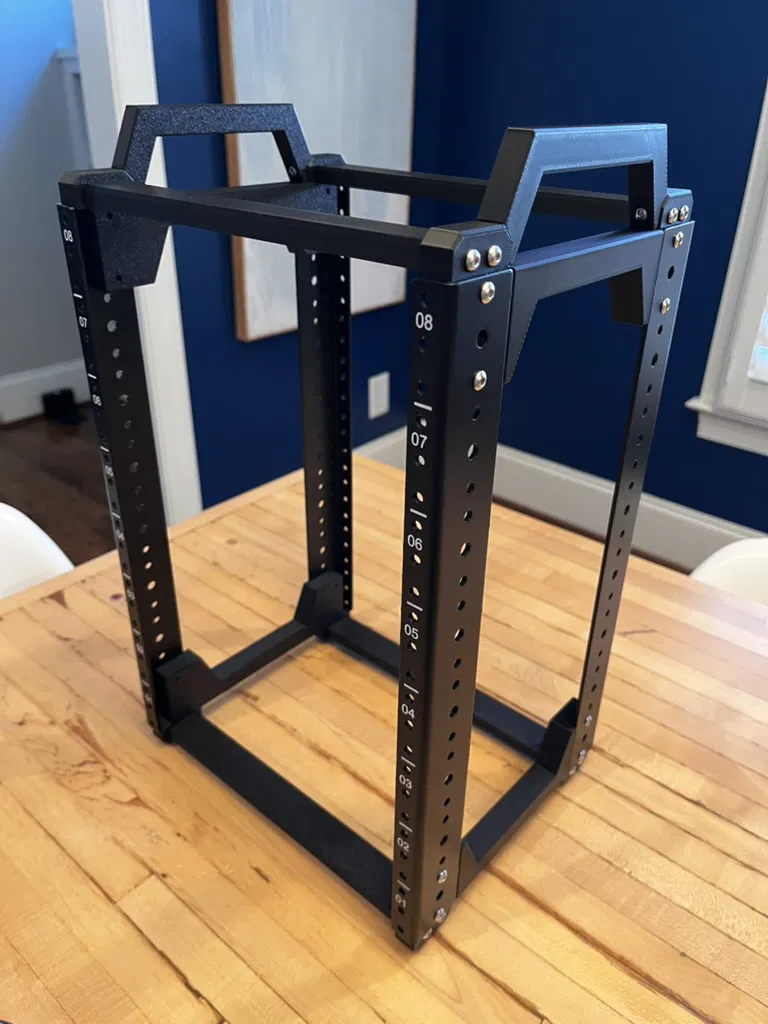

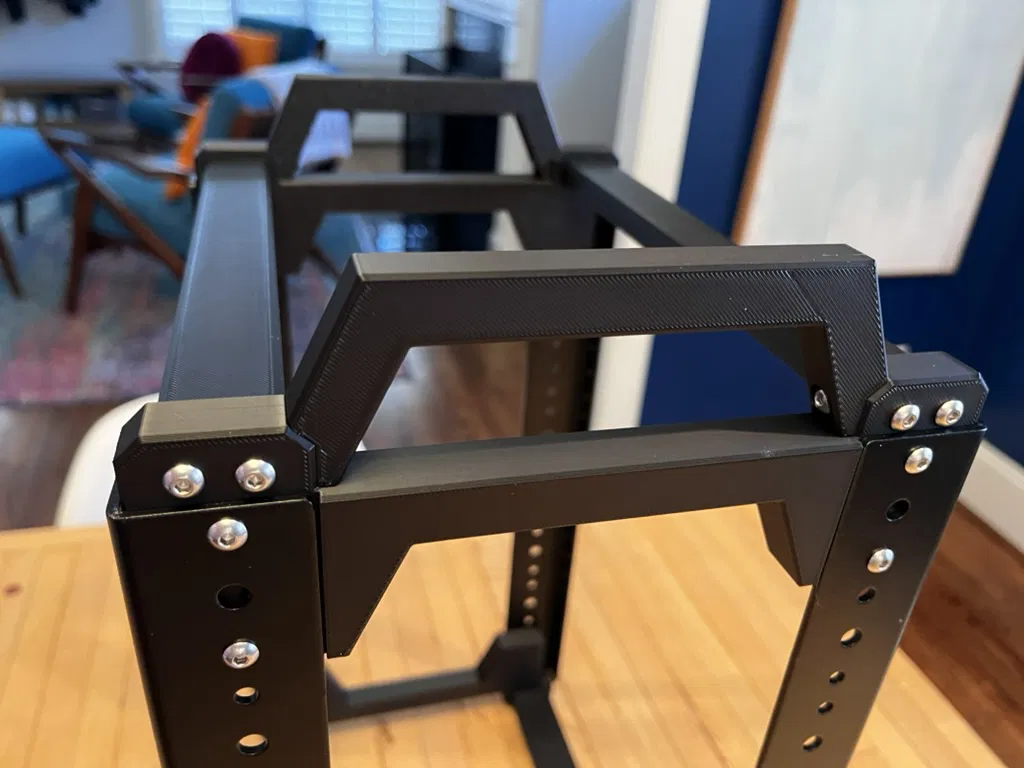

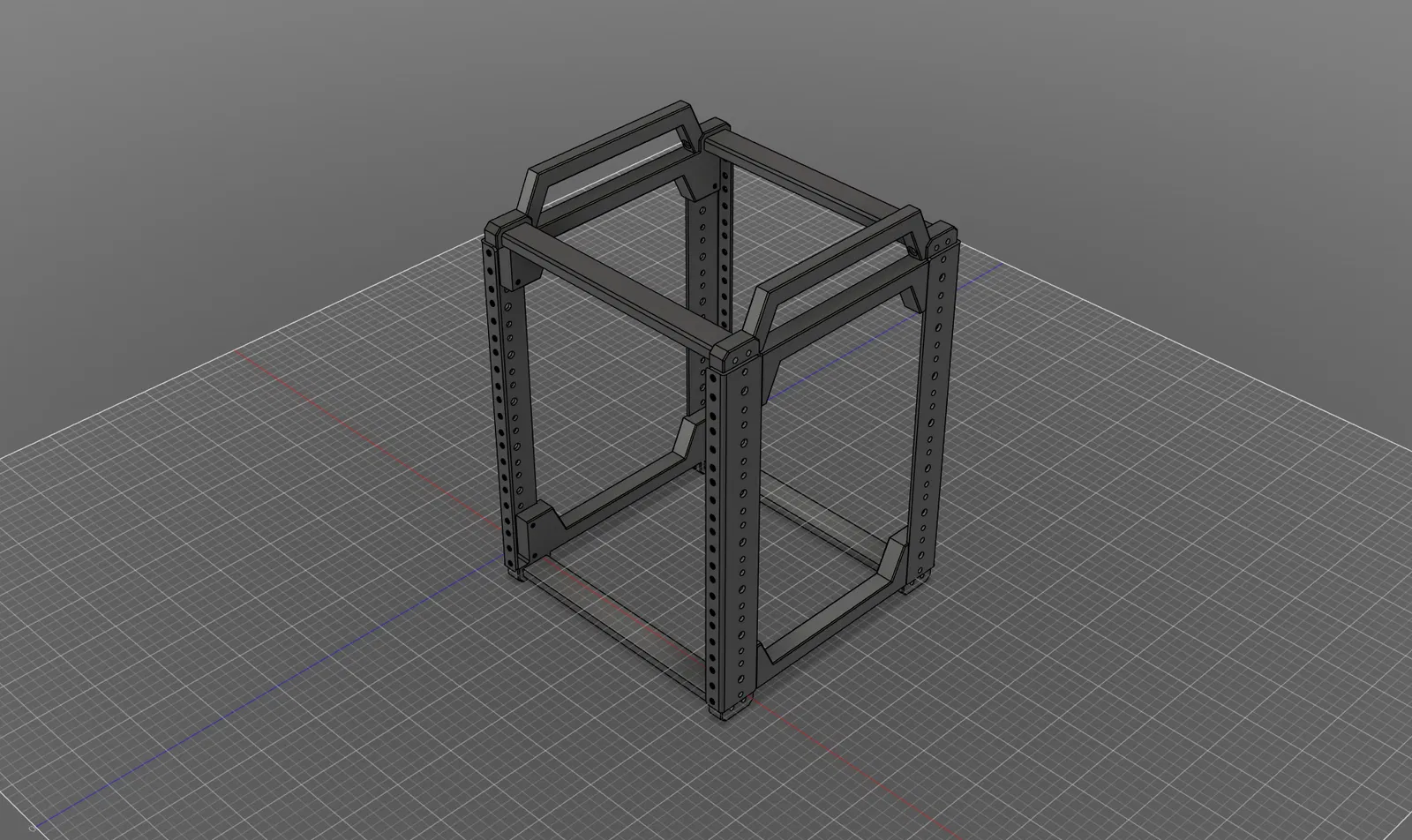

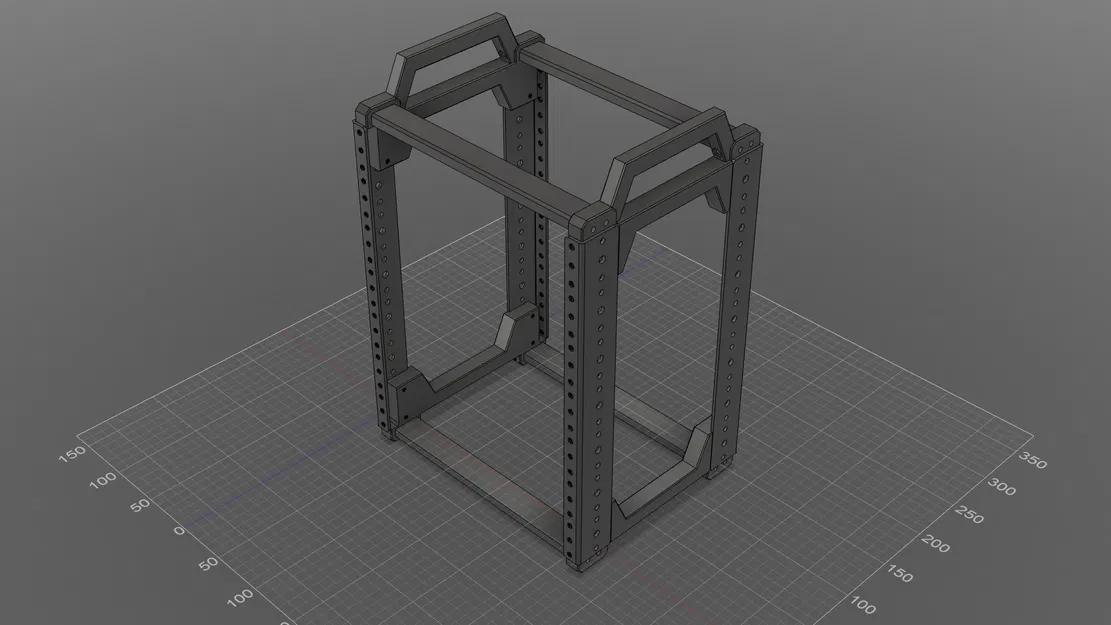

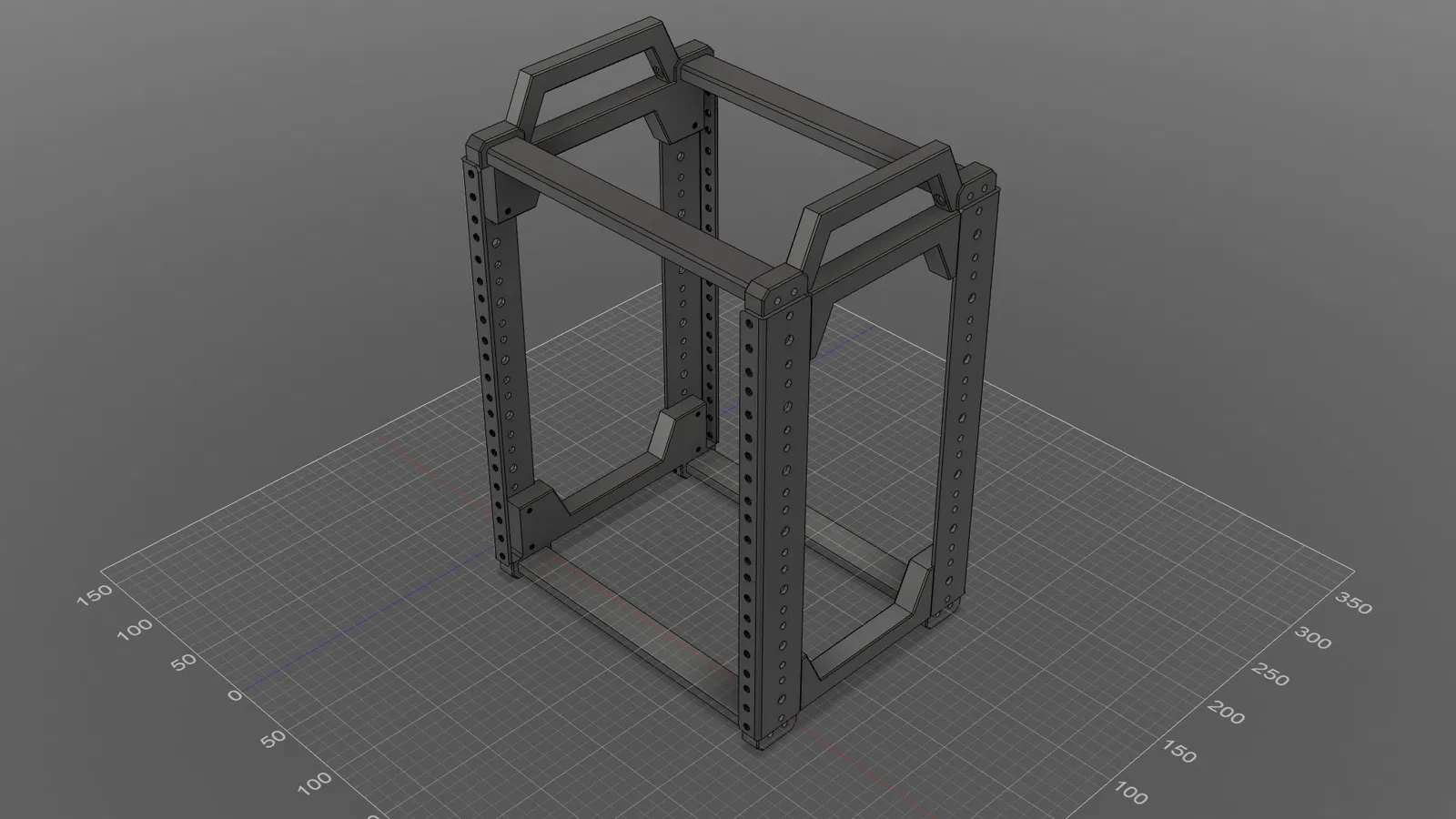

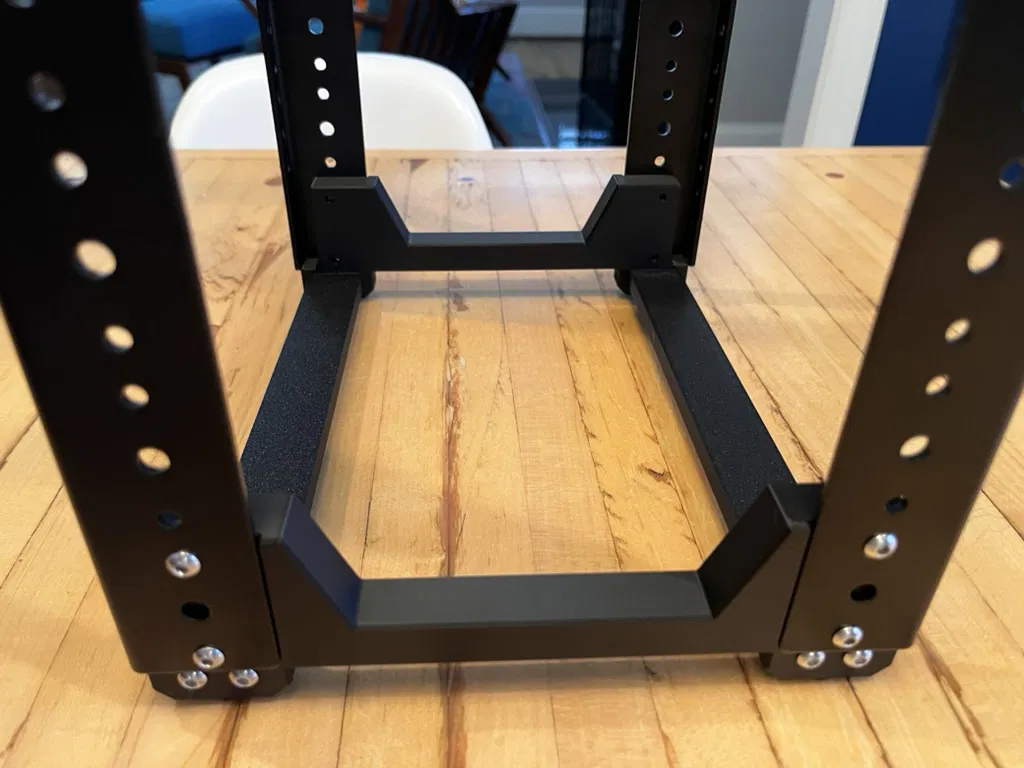

Thêm 2 bộ phận mới, thanh ray bên có tay cầm tích hợp và bộ nối thanh ray bên xếp chồng lên nhau. Những bộ phận này cho phép tùy chỉnh nhiều hơn cũng như khả năng thêm các phần thanh ray khác. Xem chi tiết bên dưới. Cập nhật ngày 8/3/25: Đã xác nhận bởi @Aaron và người dùng Reddit u/rygel_fievel rằng thanh ray Gator Rackworks hoàn toàn tương thích, đã thêm chúng vào danh sách phần cứng và mô tả. Được chỉ ra bởi @ChiefNugget_196587, Đã sửa lỗi với các thanh ray ngang nơi chỉ có một bộ lỗ được ren, đã tải lên phiên bản 2 mới của các thanh ray ngang. Cập nhật ngày 28/2/25: Tôi đã tải lên phiên bản 2 của thanh ray bên để giải quyết vấn đề giao thoa có thể xảy ra nếu bạn sử dụng các bộ phận rack có tai rack rất mỏng ở khe trên cùng hoặc dưới cùng. Đã thêm phiên bản sâu hơn mới! Phiên bản gốc tạo ra một rack sâu 8 inch. Tôi đã thêm các thanh ray bên và tay cầm dài hơn để tạo ra một rack sâu 10 inch. Chỉ cần sử dụng Side_rail_long và Top_handle_long thay vì các phiên bản tiêu chuẩn và bạn đã sẵn sàng. -- Tôi đã tự thiết kế rack server 10 inch của mình bằng thanh ray NavePoint. Sử dụng một vài bộ phận dễ in, thanh ray dễ tiếp cận và ốc vít M4, bạn có thể tự làm rack mini 10 inch của mình với giá chỉ bằng một phần nhỏ so với rack có sẵn. Thanh ray NavePoint có sẵn trên Amazon với nhiều độ dài khác nhau, tôi chọn loại 8U nhưng chúng có từ 2U đến 20U. Thiết kế này cũng tương thích với thanh ray Gator Rackworks. Rack sử dụng tất cả phần cứng nút vặn M4 và các ren được tạo sẵn trong các bộ phận. Tôi khuyên bạn nên sử dụng máy khoan/vít để vặn ốc gần hết cỡ và sau đó siết chặt bằng tay. Danh sách các bộ phận in: (4) MiniRack_side_rail (4) MiniRack_cross_rail (2) MiniRack_top_handle (tùy chọn) Danh sách phần cứng: Thanh ray NavePoint Thanh ray Gator Rackworks (20) M4x12 - 16 cho các bộ nối bên vào thanh ray và 4 cho tay cầm phía trên (16) M4x20 - Để kết nối các thanh ray ngang với các thanh ray bên. Các tùy chọn bộ phận mới: Tay cầm tích hợp Tôi đã thêm tùy chọn cho thanh ray bên có tay cầm tích hợp. Điều này làm cho tay cầm chắc chắn hơn và tạo thêm không gian cho các khớp ngón tay của bạn. Có các phiên bản tiêu chuẩn và sâu, và chúng là bộ phận thay thế trực tiếp cho thanh ray bên trên cùng của rack. Bộ nối xếp chồng Điều này cho phép bạn thêm một phần thanh ray rack khác khi bạn mở rộng rack của mình. Chỉ cần in 2 bộ nối xếp chồng và 2 thanh ray ngang nữa và lắp ráp như hình. Bộ nối xếp chồng có sẵn ở các cấu hình tiêu chuẩn và sâu.
