Giá đỡ màn hình LCD gắn bên cho Prusa MK4 hoặc i3 MK3S+

Gắn màn hình LCD bên hông trên Prusa MK4 hoặc i3 MK3S - (trái và phải) với khả năng điều chỉnh.

Thiết kế cho phép bạn định vị màn hình LCD ở bên trái HOẶC bên phải khung máy in của bạn và cung cấp một lượng điều chỉnh xoay hợp lý khi được lắp đặt.

Không có bộ phận cụ thể nào cho bên phải hoặc bên trái - chỉ có một bộ cho cả hai bên. Với lợi ích bổ sung là có thể thay đổi vị trí của màn hình trong tương lai mà không cần in thêm.

Mẹo in Khuyến nghị PETG
Chiều cao lớp 0.2
Tỉ lệ lấp đầy 30%
Số lớp vỏ thẳng đứng 3

Không cần hỗ trợ.

Các bộ phận cần thiết
In tất cả 4 bộ phận mô hình.

Các bộ phận bổ sung không có trong mô hình này
2 x đai ốc T-slot.

Liên kết đến phiên bản của tôi: Đai ốc T-slot

Phần cứng bổ sung cần thiết
2 x bu lông lục giác M3 10mm
2 x bu lông lục giác M3 20mm
2 x Đai ốc M3

Hướng dẫn lắp ráp - (Hình ảnh cũng hữu ích)

1. Tắt máy in

2. Di chuyển bệ nhiệt về phía sau để có chỗ truy cập.

3. Đai ốc T-slot

   Thêm đai ốc M3 và sử dụng một con ốc 10mm để kiểm tra xem nó đã được căn chỉnh đúng hay chưa, siết chặt để ghim đai ốc vào rãnh của nó. (Dễ dàng hơn nhiều so với việc la hét với chúng khi chúng đã ở trong rãnh và bạn phải tháo chúng ra để ghim đai ốc đúng cách!)

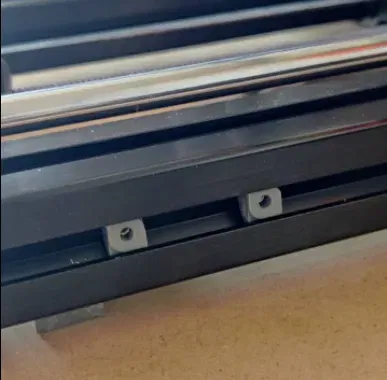

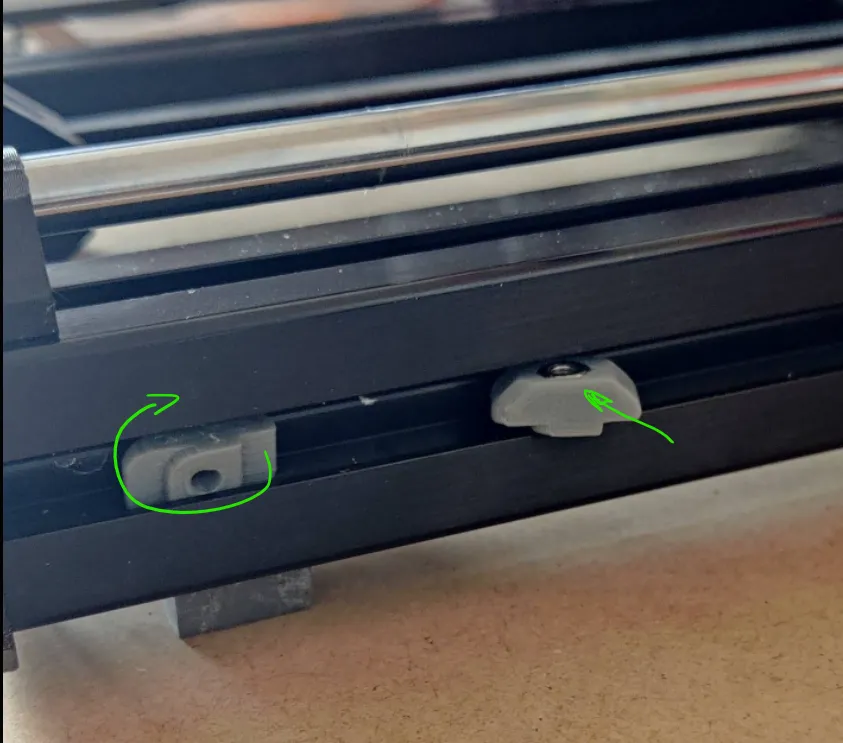

4. Chèn các đai ốc T-slot vào bên cạnh khung T

   Tôi trượt chúng vào theo chiều ngang và làm phẳng trước khi xoay thẳng đứng với một bộ nhíp nhỏ.

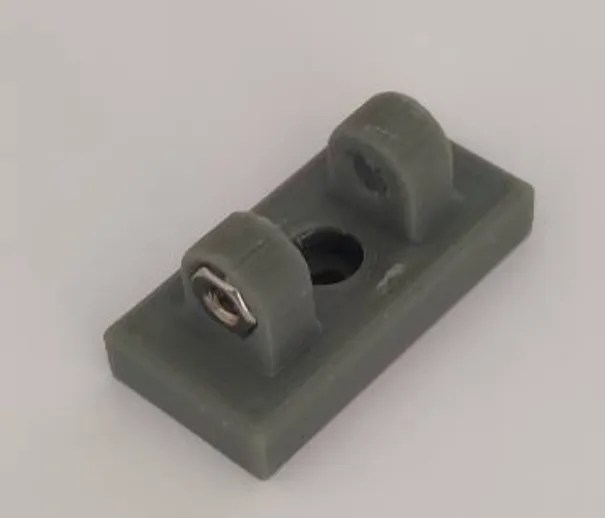

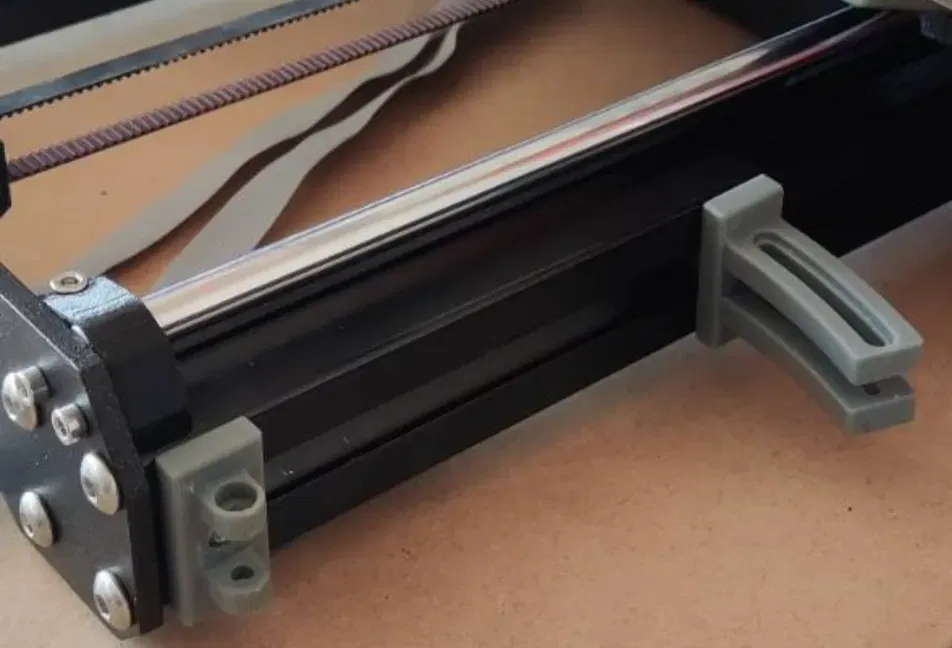

5. Gắn phần "Bản lề vào khung" ở phía trước máy in (đai ốc ở dưới) vào đai ốc t-slot bằng một con ốc hex M3 10mm.

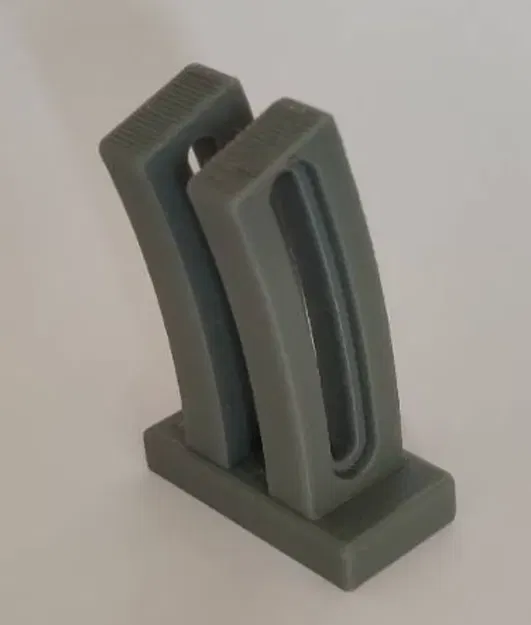

6. Gắn lỏng phần "Trượt vào khung" (để cho phép căn chỉnh sau) vào đai ốc t-slot bằng một con ốc hex M3 10mm.

7. Tháo màn hình LCD khỏi phía trước khung (các ốc sẽ được sử dụng để gắn các đầu nối mới).

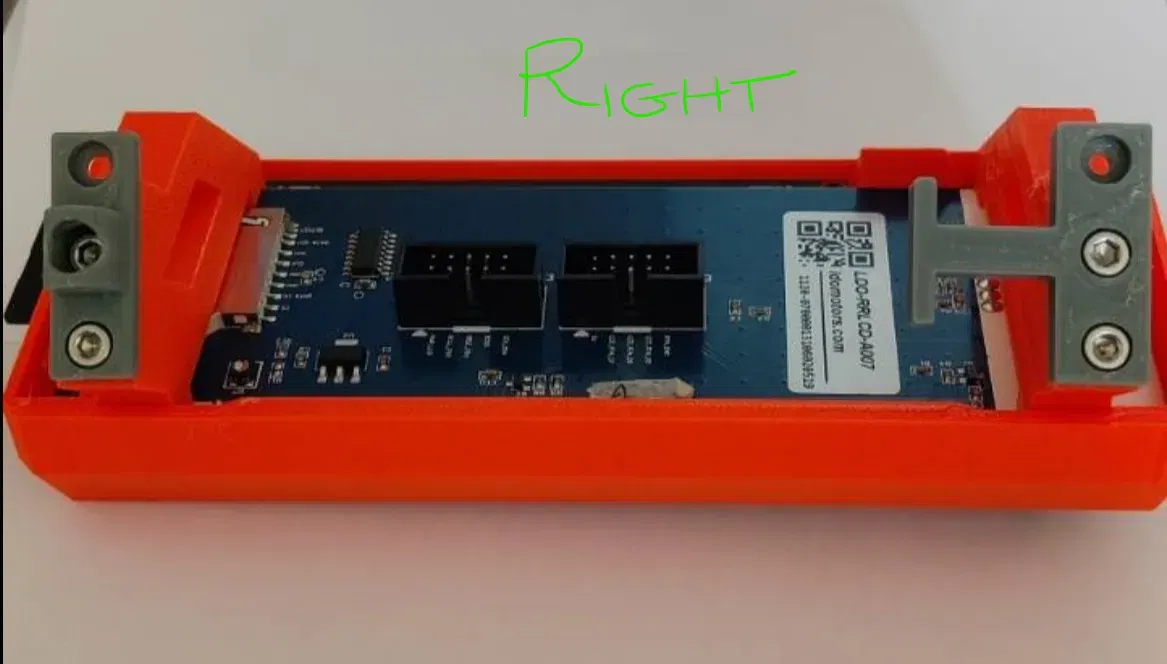

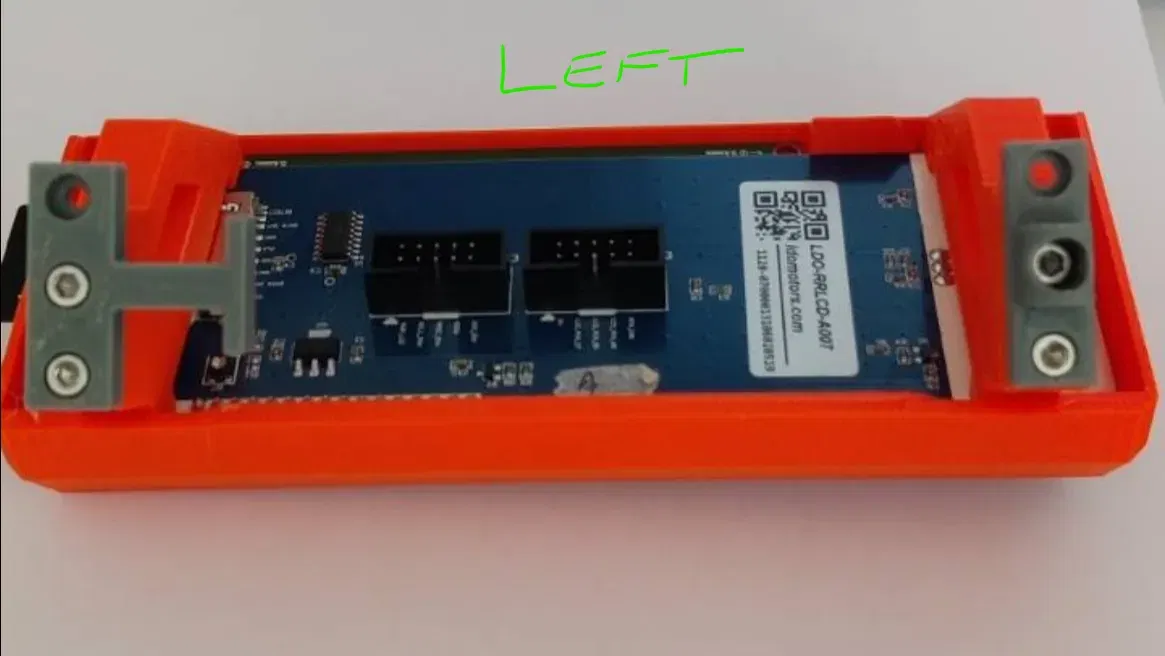

8. Gắn phần "Bản lề vào LCD" và phần "Trượt vào LCD" vào các giá đỡ màn hình trên màn hình LCD.

   Sử dụng các con ốc M3 hiện có (từ kết nối ban đầu với khung).

   Chú ý để khớp vị trí và hướng của đầu nối với phía Màn hình (Bên trái hoặc Bên phải)

   Lưu ý: vị trí của các lỗ trên các đầu nối - lỗ trống luôn nằm dưới cánh tay giá đỡ màn hình LCD.

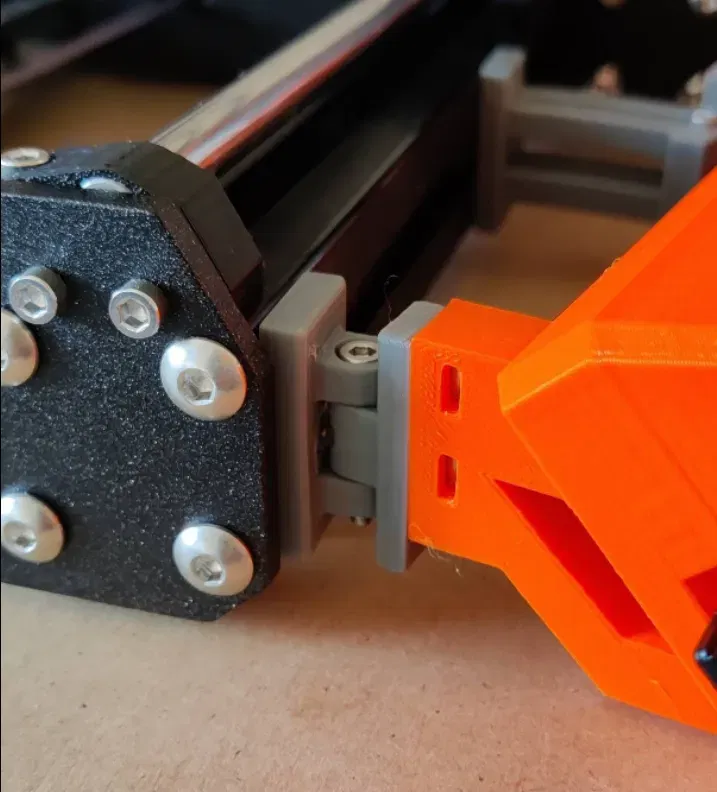

9. Gắn phần "Bản lề vào LCD" với phần "Bản lề vào Khung"

   Sử dụng các con ốc M3 20mm và đai ốc M3.

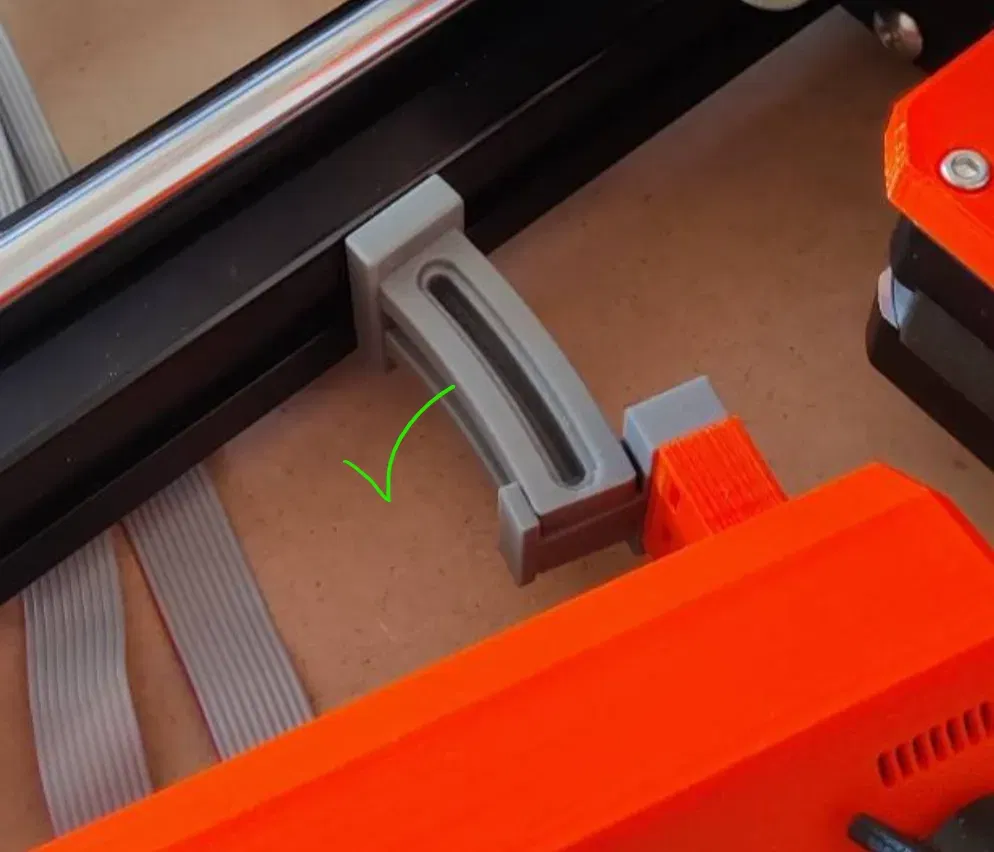

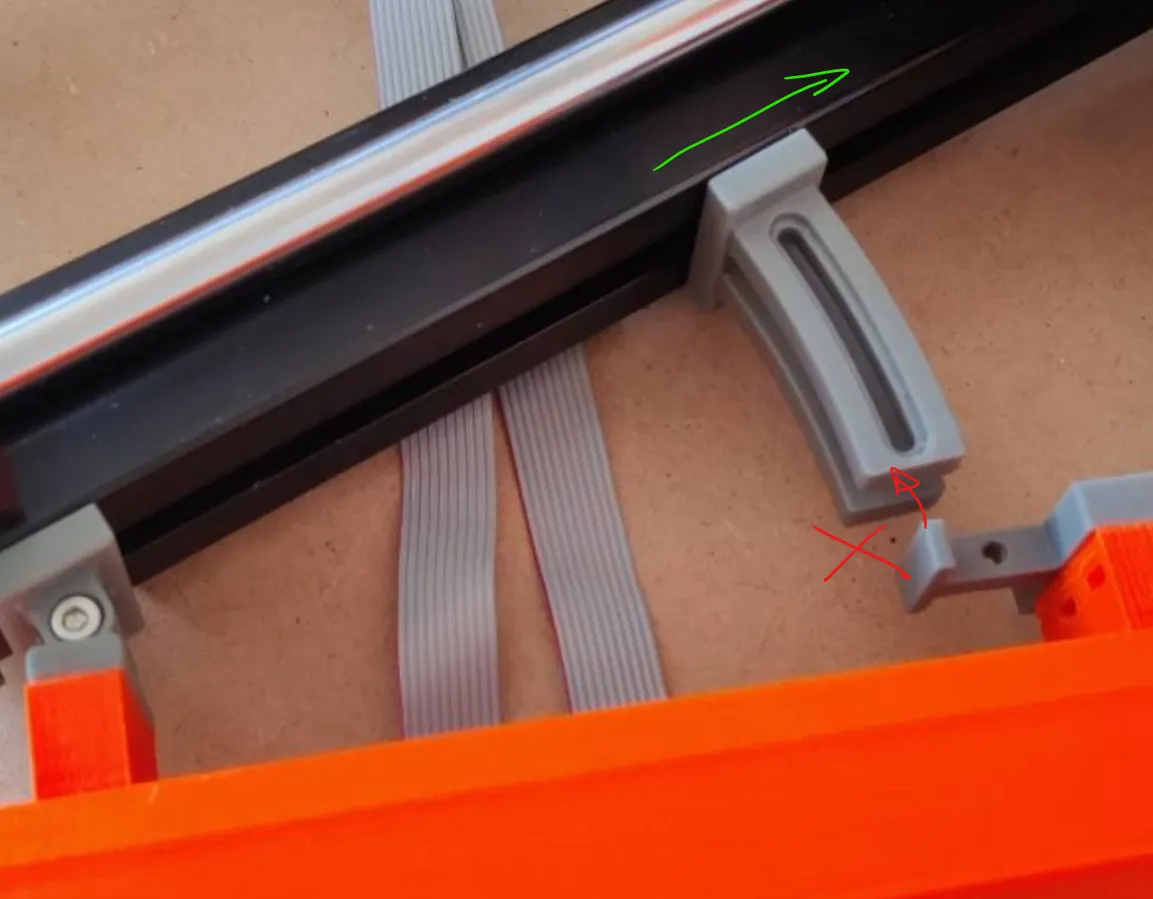

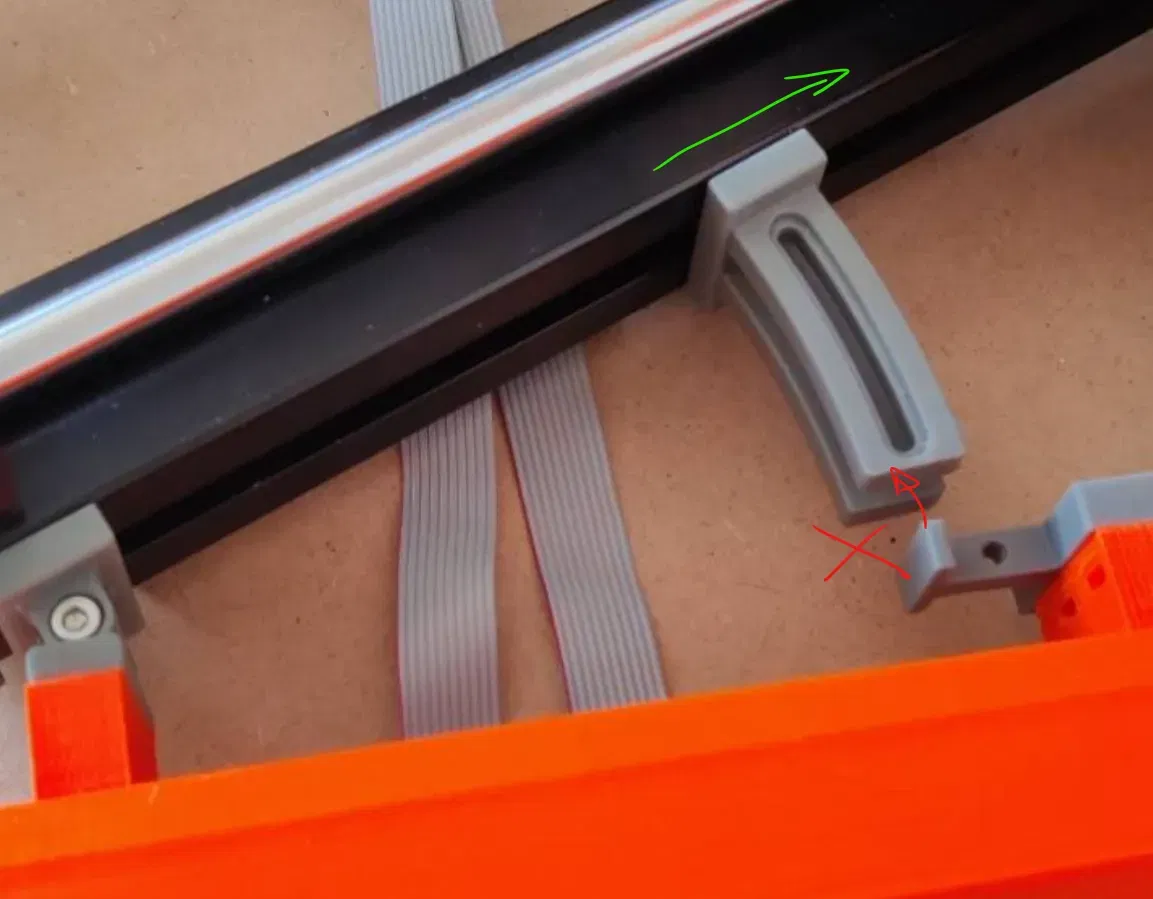

10. Chèn phần "Trượt vào LCD" giữa các thanh trượt trên phần "Trượt vào Khung"

    Nếu phần "Trượt vào khung" không được căn chỉnh - trượt để điều chỉnh. Chuyển động nên mượt mà nếu phần đó cách bản lề đúng khoảng cách.

    Khi bạn đã có phần trượt hoạt động tốt - siết chặt phần "Trượt vào khung" lên khung máy in.

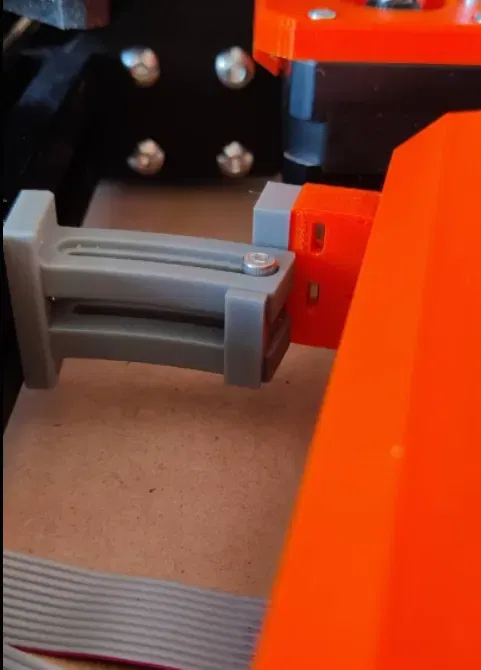

11. Chèn một con ốc M3 20mm vào phần “Trượt vào LCD” và cố định bằng một con ốc ở phần dưới của thanh dưới.

    Siết chặt ốc trượt để định vị màn hình.

CHỈNH SỬA - Tháng 3 năm 2023

Đã thêm một "bản lề" mạnh hơn có thể có để gắn vào khung v2 -

Điều này có thể được sử dụng nếu bạn gặp vấn đề về độ bền - bạn sẽ cần một con ốc dài hơn (30mm) để gắn vào phần Bản lề với LCD.

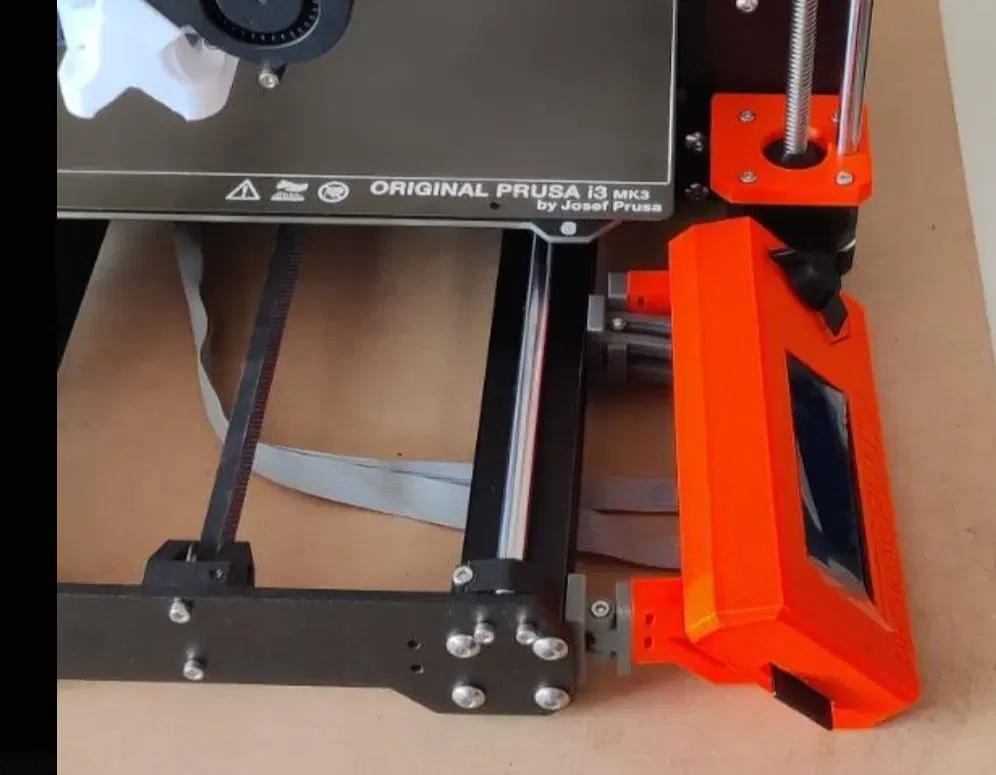

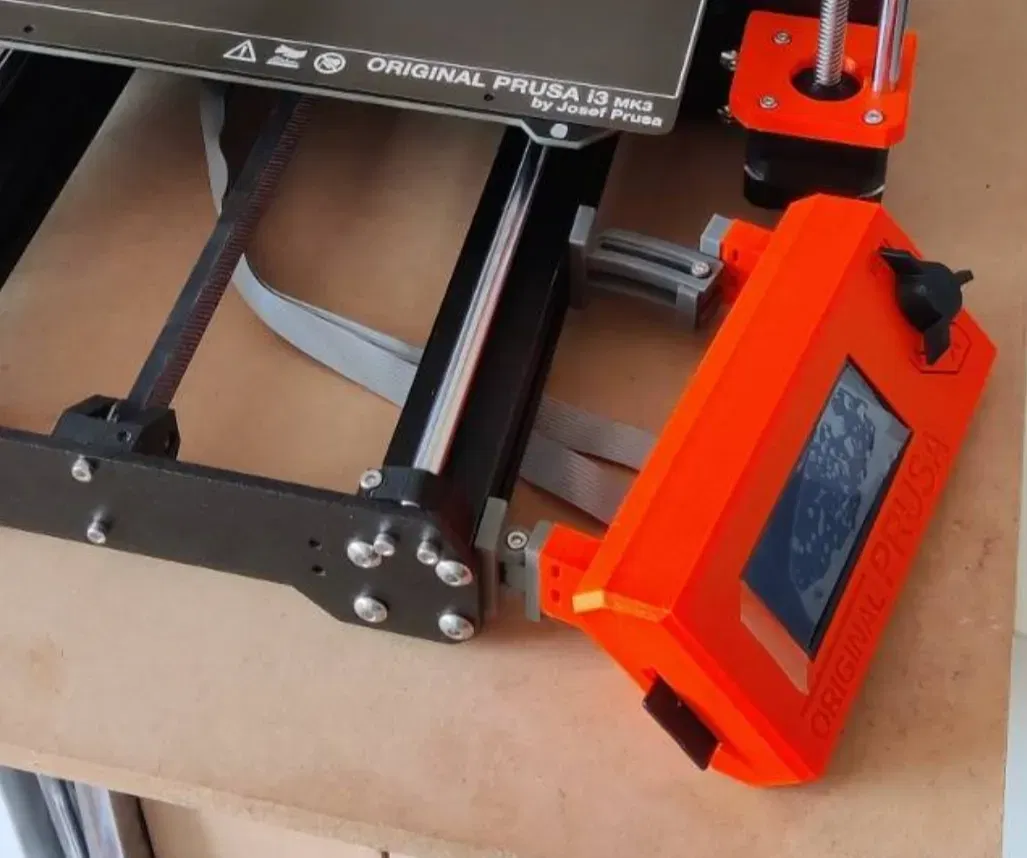

Bạn đã hoàn tất! Bây giờ bạn có một màn hình xoay ở bên cạnh máy in Prusa MK4 hoặc I3 MK3S của bạn.
