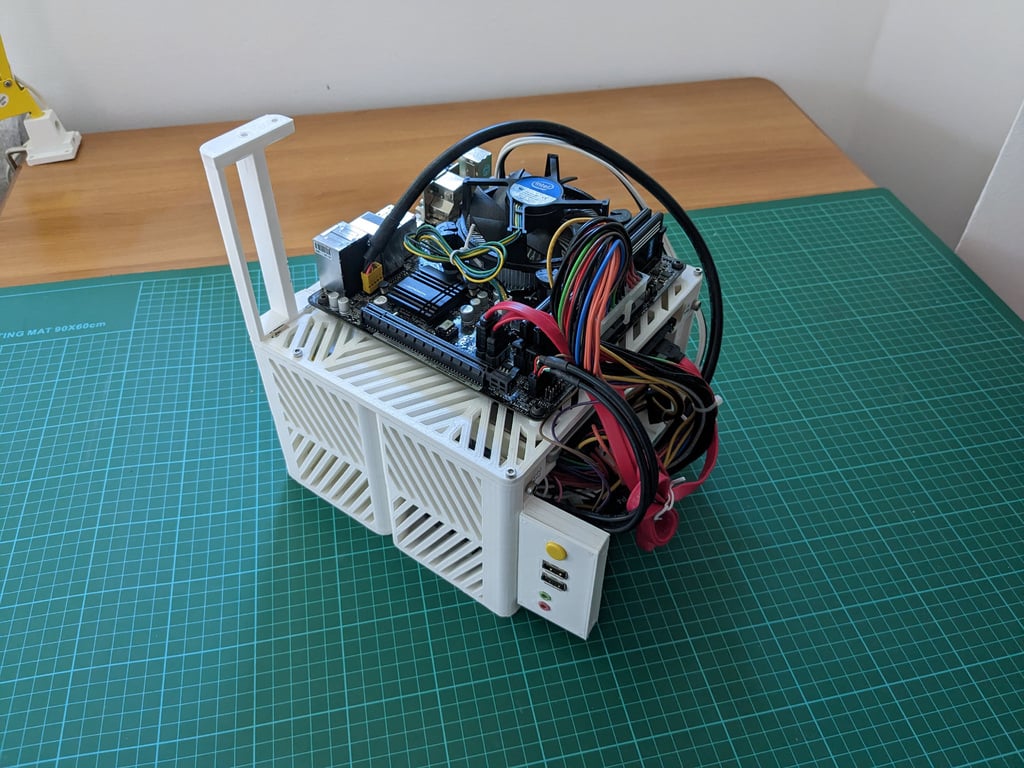

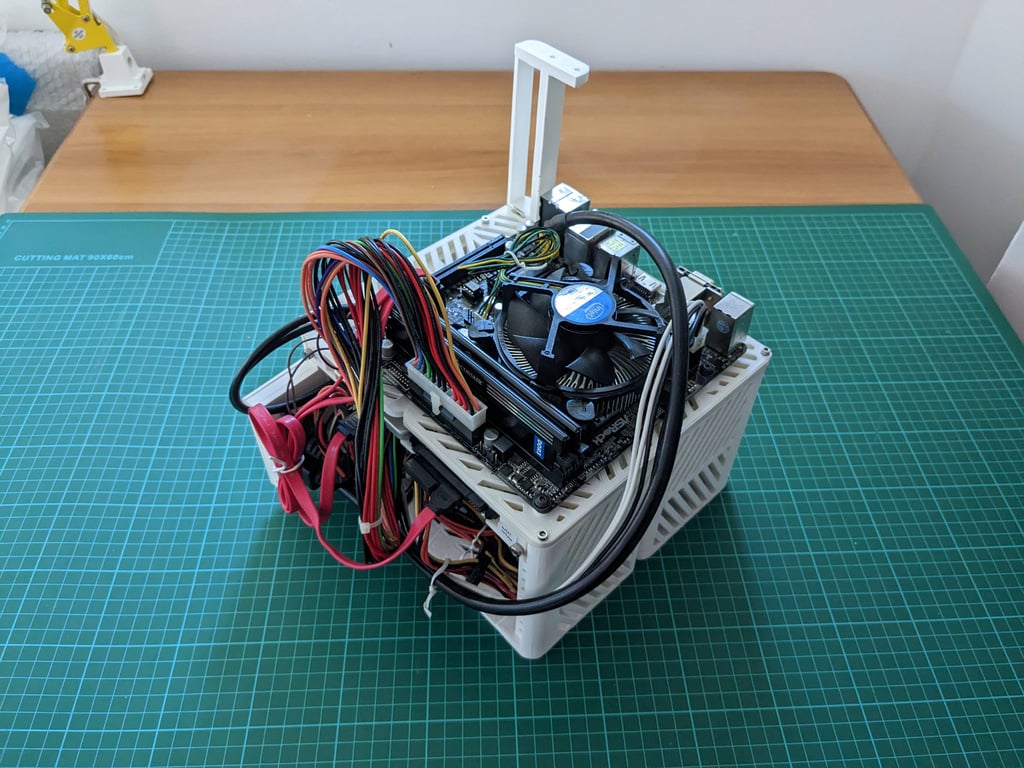

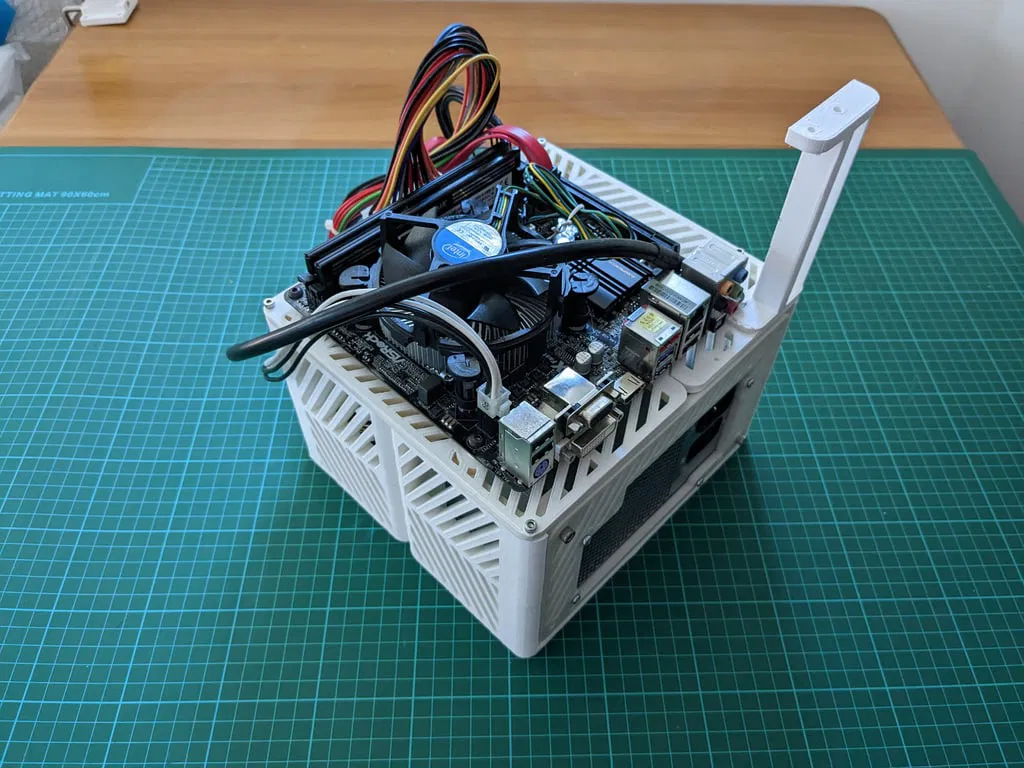

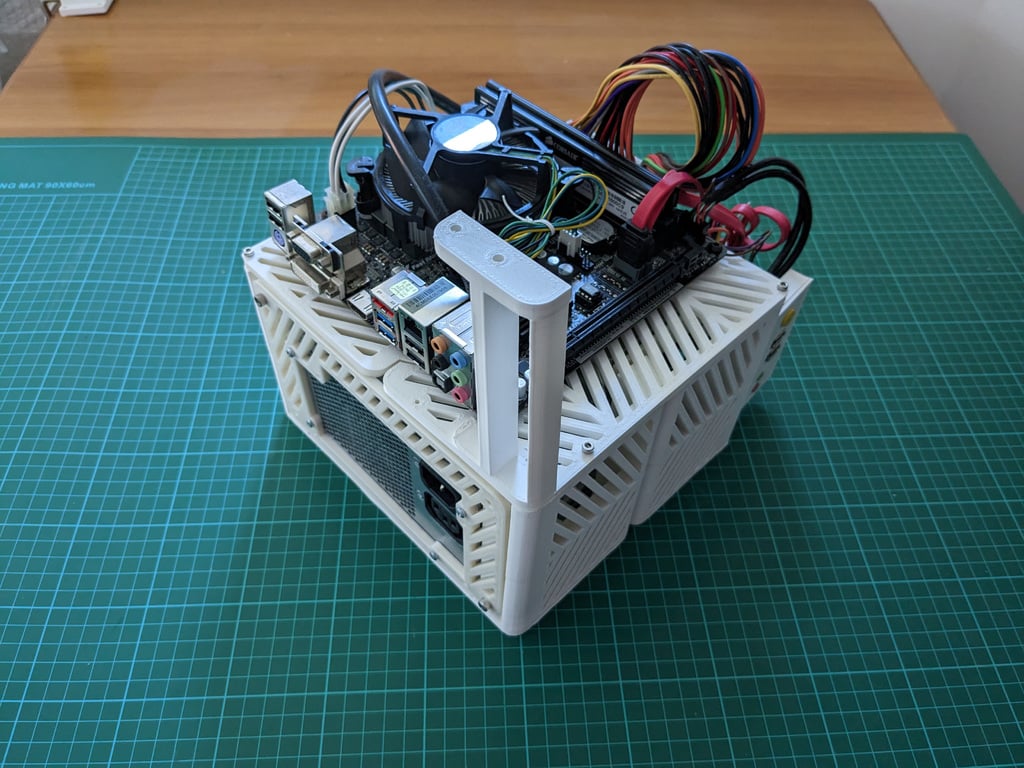

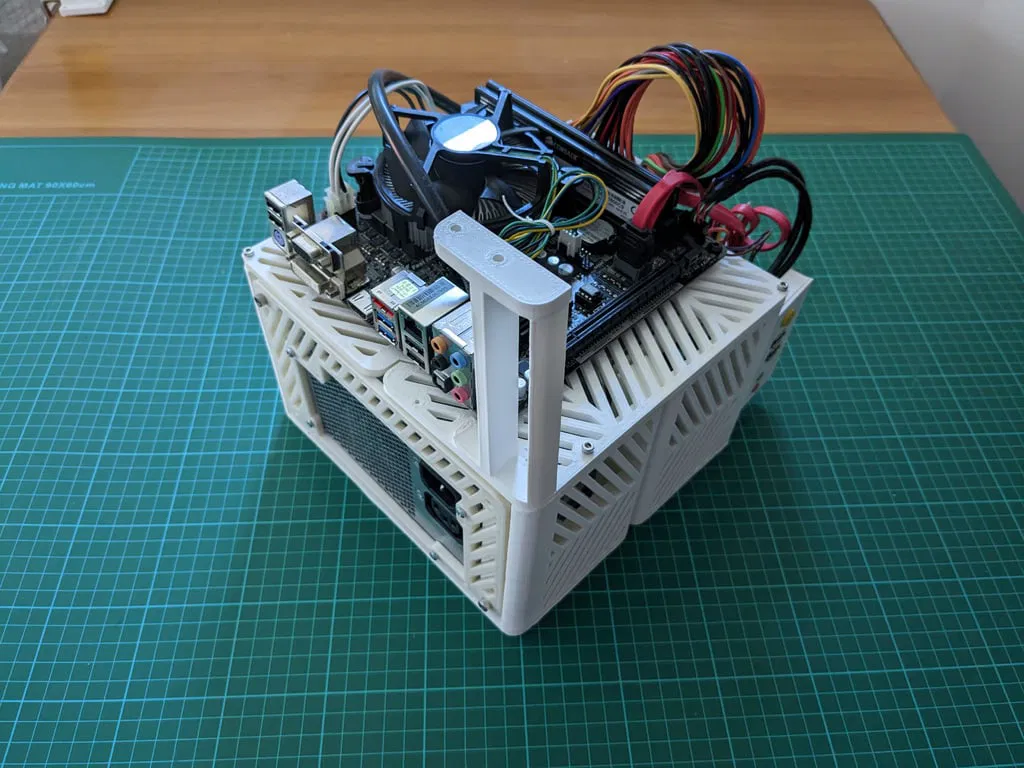

Khung PC mở / Bàn kiểm tra cho bo mạch chủ mini ITX, PSU ATX hoặc SFX

Khung PC mở / Bàn kiểm tra PC

Nhật ký thay đổi

28-06-2023: Sửa vị trí ốc vít khe PCIe. Tên file mới: “ITXbase-_bottom v2.stl”

04-12-2023: Sửa chiều cao bracket PCIe (cảm ơn @sonicscrewfu đã phản hồi)

06-01-2025: Sửa đường kính lỗ bo mạch chủ thành 3mm (cảm ơn @RickBiscuits_2508568 đã phản hồi)

09-03-2025: Thay đổi nhiều (xem bên dưới) (cảm ơn @Randomdude_2302240 và @Denitz đã phản hồi)

• Làm cho tất cả các lỗ bắt vít vừa với ốc M3 (trừ các lỗ trên khay SSD giữ nguyên và các lỗ cho PSU có thể tùy thuộc vào thương hiệu/khu vực PSU của bạn)
• Thêm tấm chắn PSU vừa với bộ nguồn SFX (125mm x 63.5mm)
• Thêm phiên bản kết hợp của cả đế và ống dẫn có thể in thành một khối (yêu cầu máy in 3D có kích thước bàn in tối thiểu 220mm x 200mm)
• Di chuyển các mô hình cũ vào thư mục “old version files”. Chỉ sử dụng các mô hình trong thư mục này nếu bạn đã in một số bộ phận trước năm 2025 và cần các tệp phù hợp.

Tính năng

Linh kiện hỗ trợ:

• Bo mạch chủ Mini-ITX. Các trụ đỡ cho phép khoảng 6.5mm không gian ở mặt sau bo mạch chủ.
• Một card PCIe kích thước đầy đủ (GPU hoặc thiết bị khác) tối đa hai khe
• Lên đến hai ổ SSD / HDD 2.5 inch

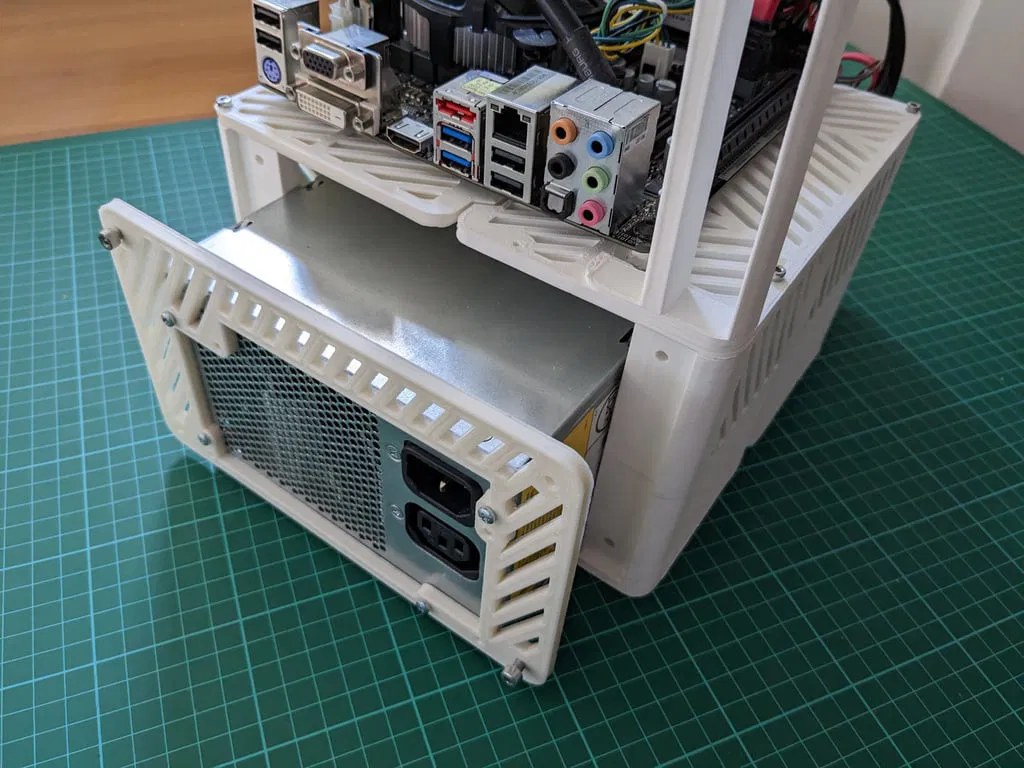

• PSU ATX hoặc PSU SFX (hãy chắc chắn in tấm chắn phù hợp cho PSU của bạn)

Phụ kiện tùy chỉnh

• Tôi để lại một số lỗ cỡ M3 ở mặt trước của "ống dẫn" PSU (nơi có khay SSD) bạn có thể gắn thêm đồ tùy chỉnh. Chúng cách nhau 10mm (tính từ tâm đến tâm)

Hướng dẫn lắp ráp:

Các bộ phận cần thiết:

• 14 ốc M3 (xem hướng dẫn bên dưới)
  • 4 cái để gắn bo mạch chủ vào đế
  • 4 cái để gắn PSU vào tấm chắn
  • 4 cái để gắn đế bo mạch chủ vào “ống dẫn PSU”
  • 2 cái để gắn khay SSD vào ống dẫn PSU
• 4 ốc PSU (có thể là ốc M3 hoặc 6-32 tùy thuộc vào nhà cung cấp PSU và khu vực)
• 4-8 ốc SSD-HDD 2.5" nếu bạn muốn sử dụng khay

Hướng dẫn lắp ráp:

00-Dán các bộ phận in 3D

(Bước tùy chọn, nếu máy in 3D của bạn có thể in các bộ phận 220x200mm, hãy bỏ qua phần 01)

a. Dán hai nửa của “đế bo mạch chủ” lại với nhau bằng các phần chồng lên nhau (xem hình bên dưới)

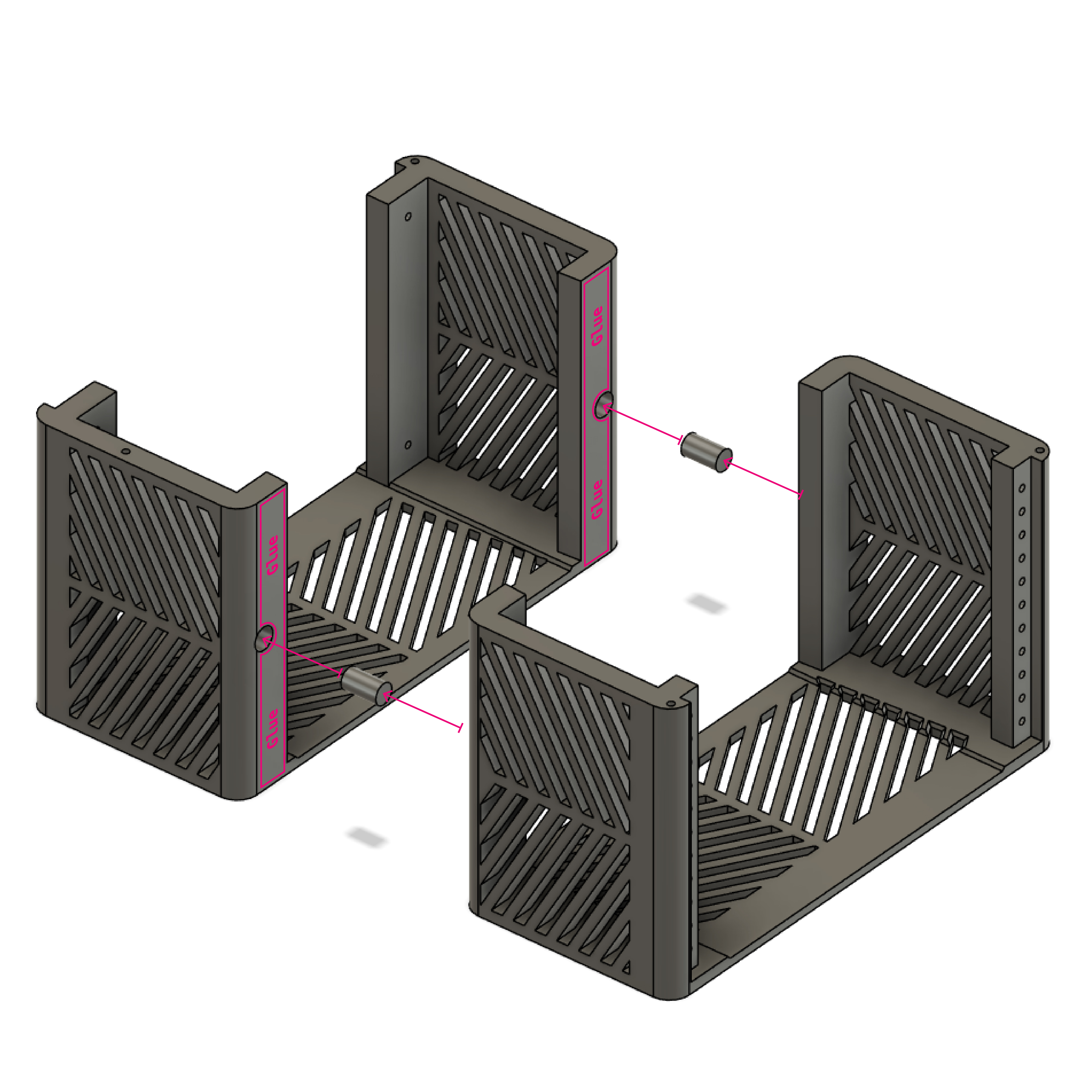

b. Dán hai nửa của "ống dẫn PSU" lại với nhau bằng các hình trụ để căn chỉnh chúng (xem hình bên dưới)

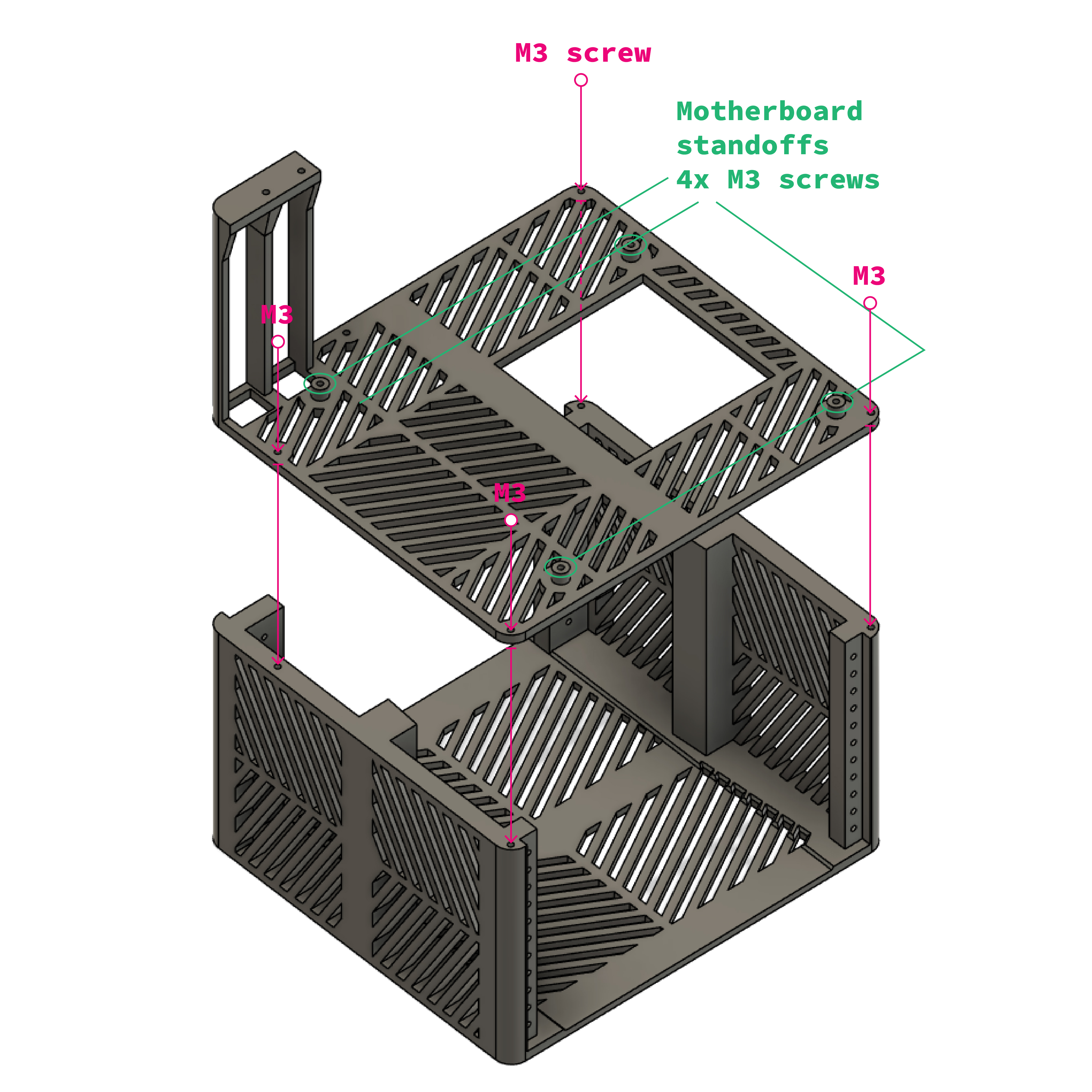

01-Lắp ráp bàn kiểm tra và lắp bo mạch chủ

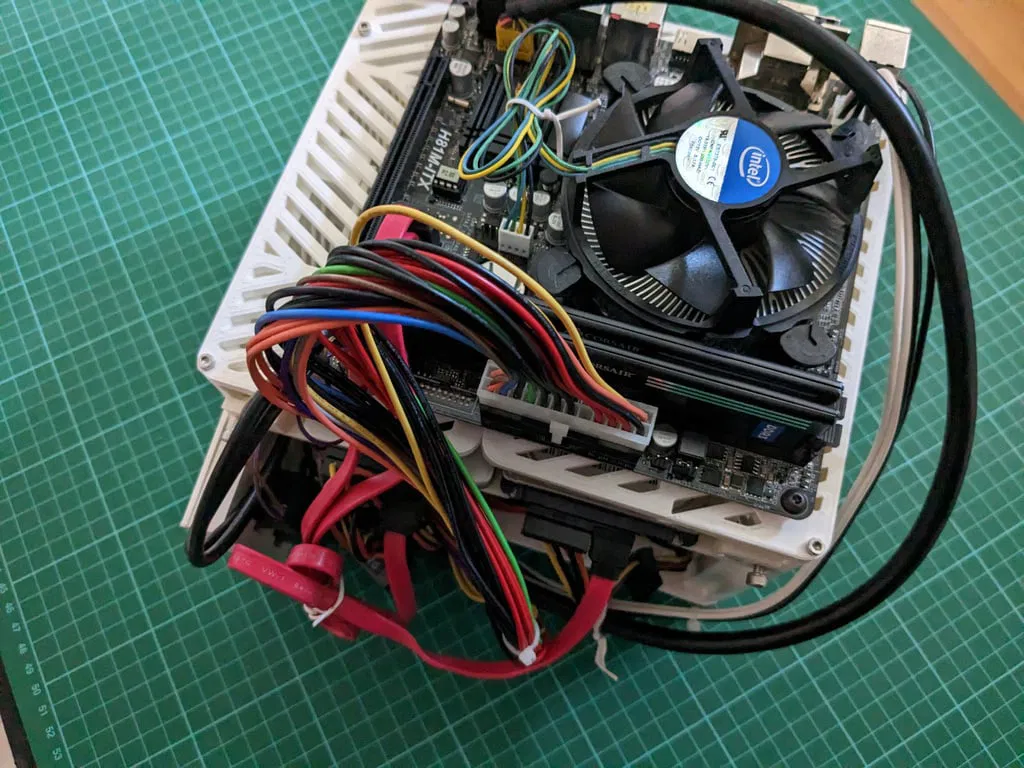

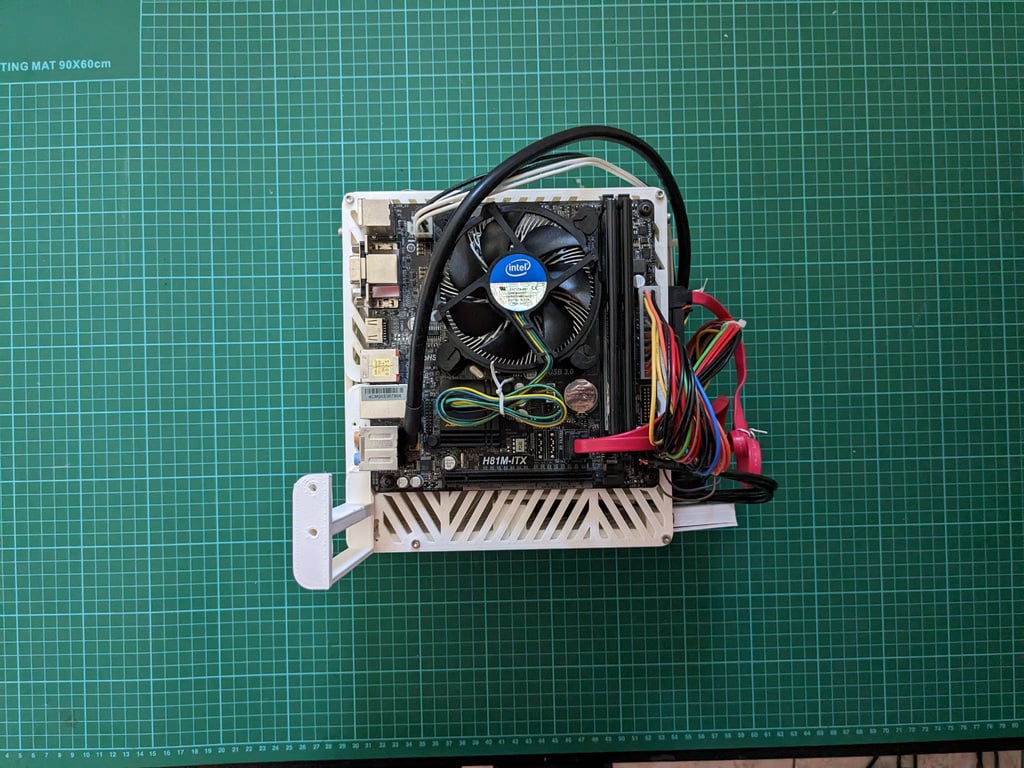

a. Sử dụng 4 ốc M3 để cố định đế bo mạch chủ vào ống dẫn PSU. b. Sử dụng 4 ốc M3 để gắn bo mạch chủ ITX của bạn vào đế.

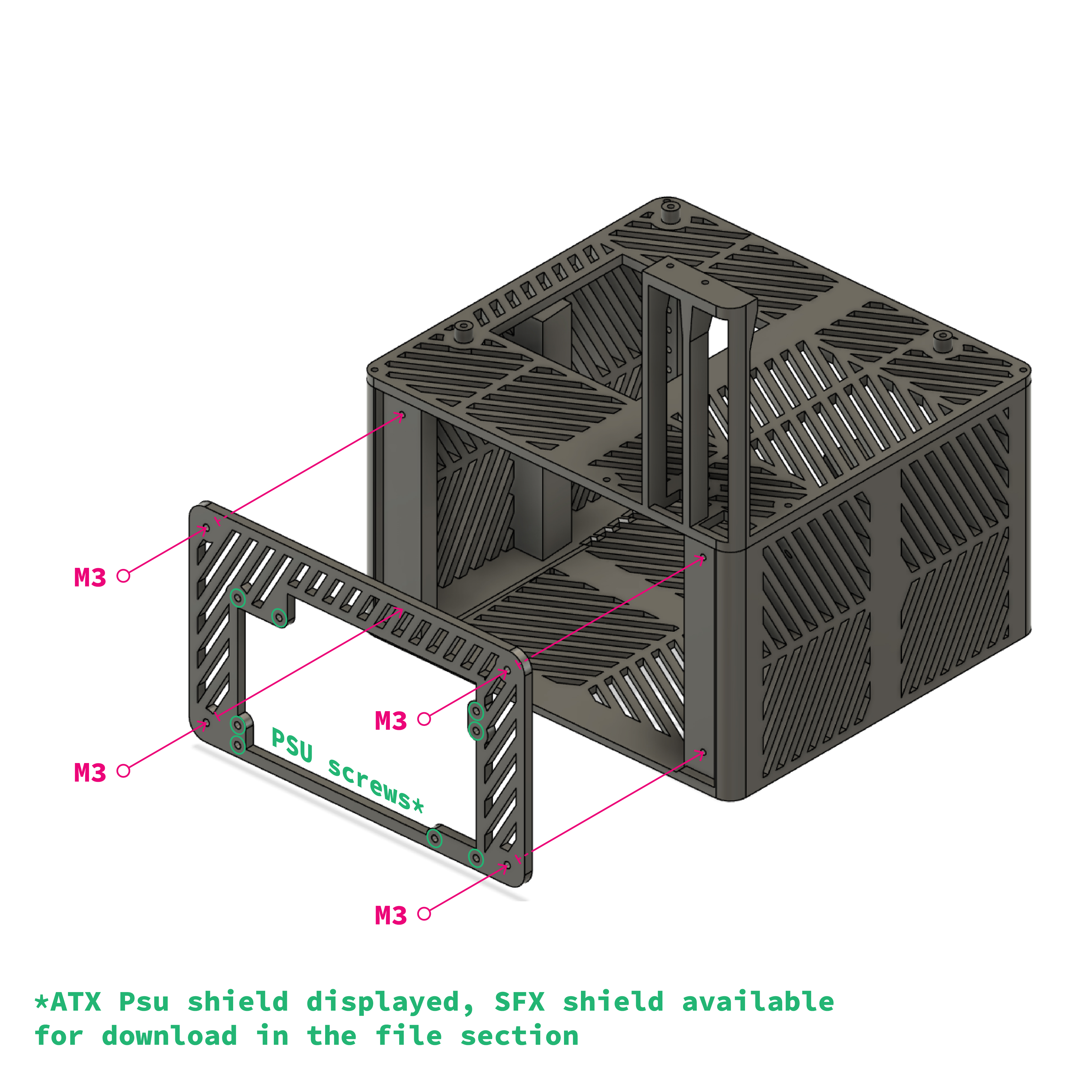

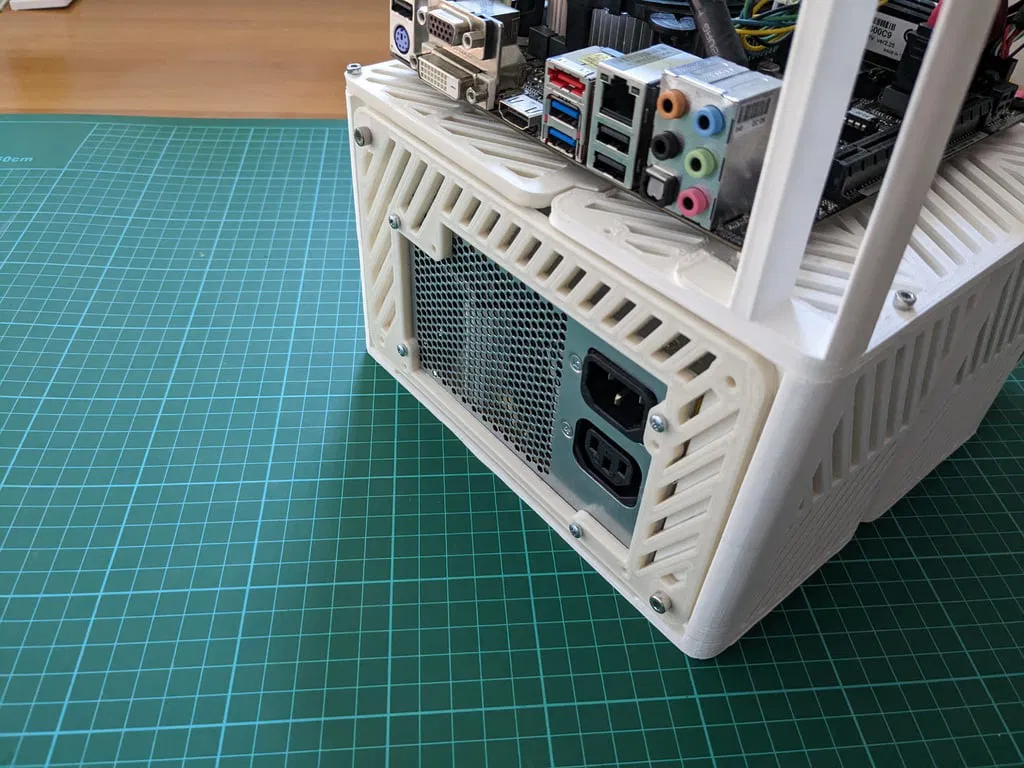

02-Lắp đặt PSU

a. Cố định PSU của bạn vào tấm chắn PSU bằng ốc của nó (xem phần trên, phần “Bộ phận cần thiết” để làm rõ về ốc PSU). Đảm bảo hướng quạt PSU sao cho nó có luồng khí tươi. b. Nếu PSU của bạn là loại module, tôi đề xuất kết nối sẵn các dây cáp bạn cần. c. Trượt PSU và tấm chắn vào "ống dẫn PSU" và bắt vít chúng lại với nhau bằng 4 ốc M3

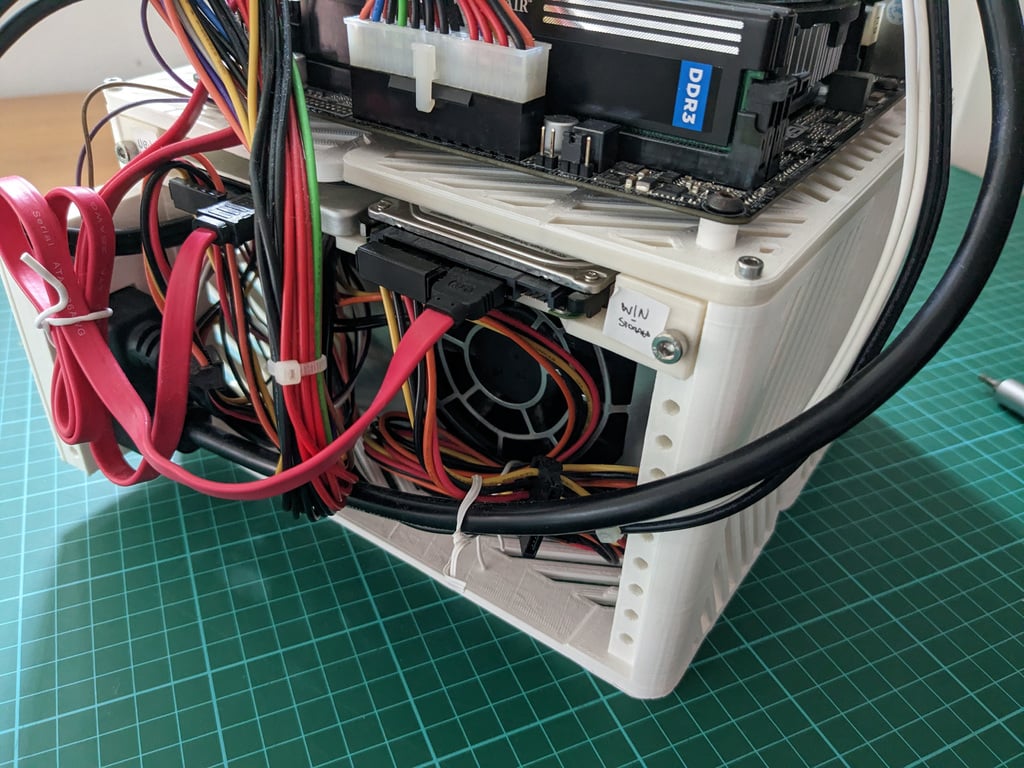

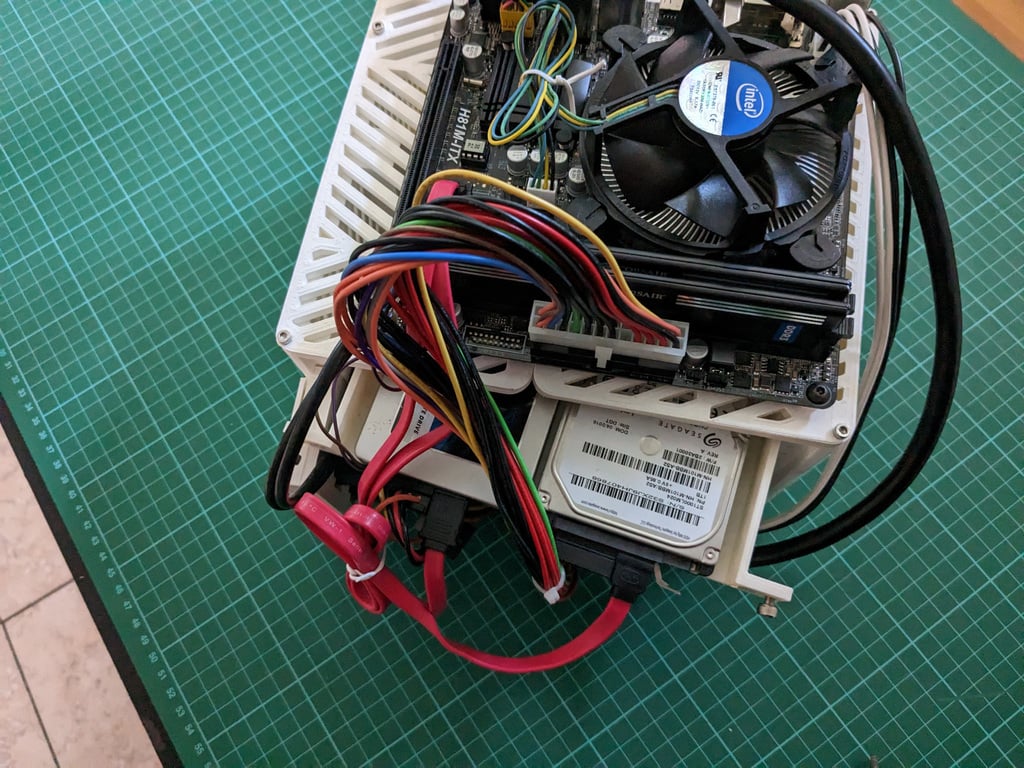

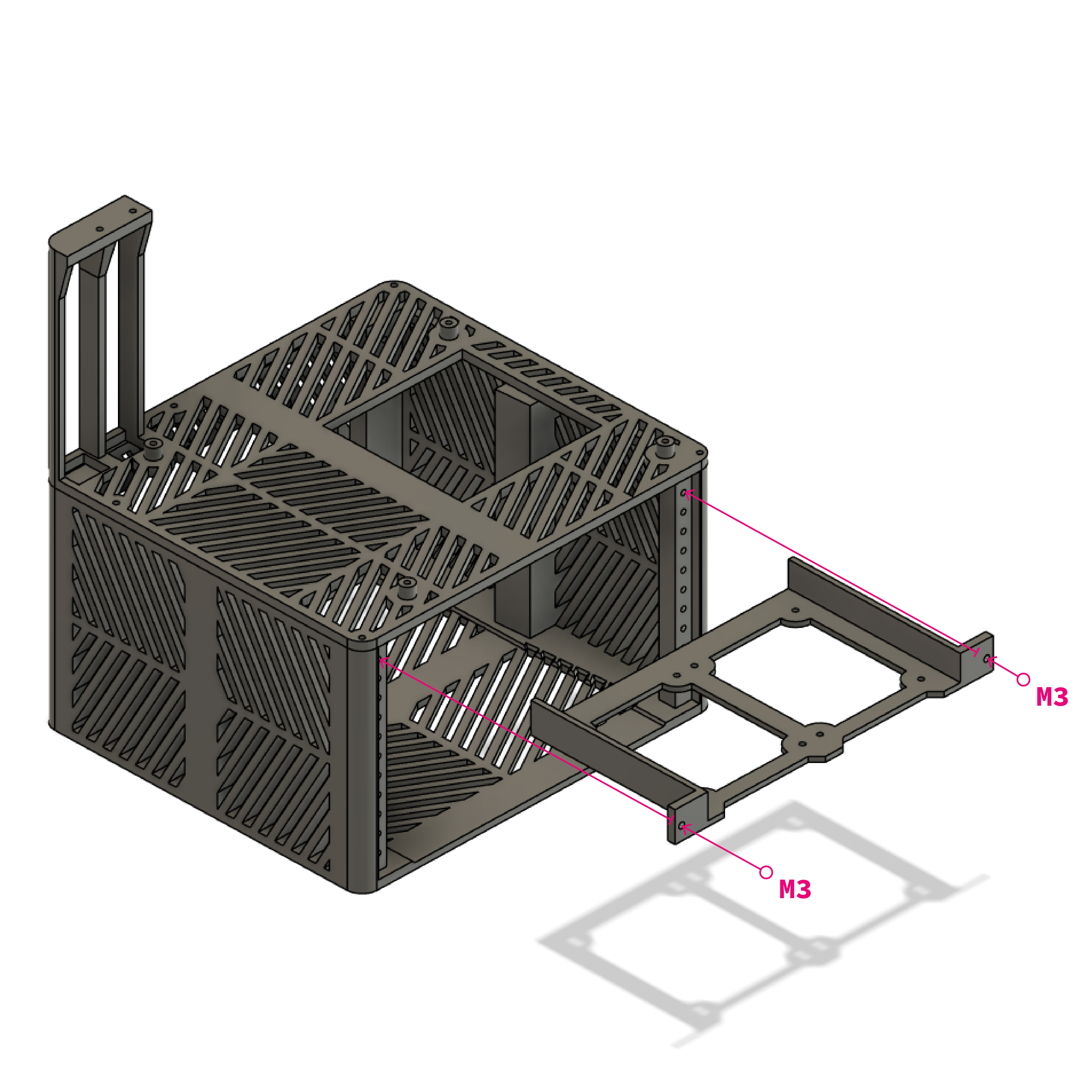

03-Lắp đặt SSD/HDD 2.5" và các phụ kiện

a. Vặn ổ cứng của bạn vào khay b. Trượt khay như hình bên dưới và cố định nó vào khung bằng 2 ốc M3 c. Bên dưới khay có 10 lỗ đường kính 3mm (cách tâm 10mm) bạn có thể dùng để gắn các phụ kiện tùy chỉnh vào bàn.

04+ Lắp ráp PC của bạn

Lắp keo tản nhiệt, tản nhiệt CPU, GPU, v.v. và tận hưởng PC của bạn.

Ghi chú thiết kế:

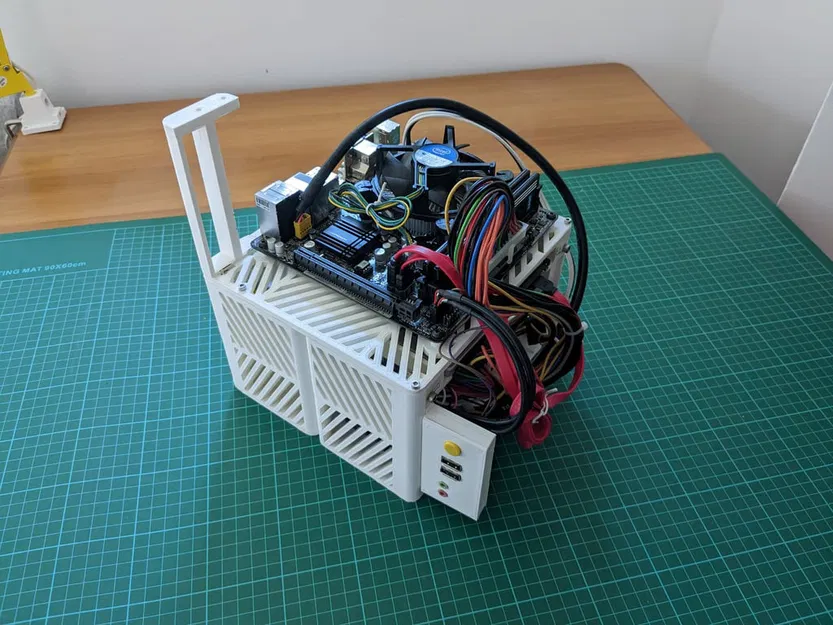

Nút Bật/Tắt, các cổng IO phía trước USB và âm thanh bạn thấy trong hình là từ một chiếc case rất cũ, tôi không bao gồm các tệp cho chúng vì chúng không phải là linh kiện tiêu chuẩn và tôi không tìm thấy chúng trên mạng. Bạn có thể tự làm bảng điều khiển IO phía trước và gắn nó vào các lỗ M3 tôi để lại bên dưới khay SSD.

Tôi muốn thực hiện một số bản chỉnh sửa để phù hợp với nhiều kích thước hơn trong tương lai (bo mạch chủ ATX, mATX, nguồn SFX, v.v.). Đừng ngần ngại chỉnh sửa, tôi rất muốn thấy một số bản chỉnh sửa tùy chỉnh để phù hợp với linh kiện của bạn! Hãy để lại bình luận nếu bạn cần trợ giúp về việc đó!
