Giá đỡ Keystone USB HDMI cho Voron Skirt Tiêu Chuẩn

Mô tả:

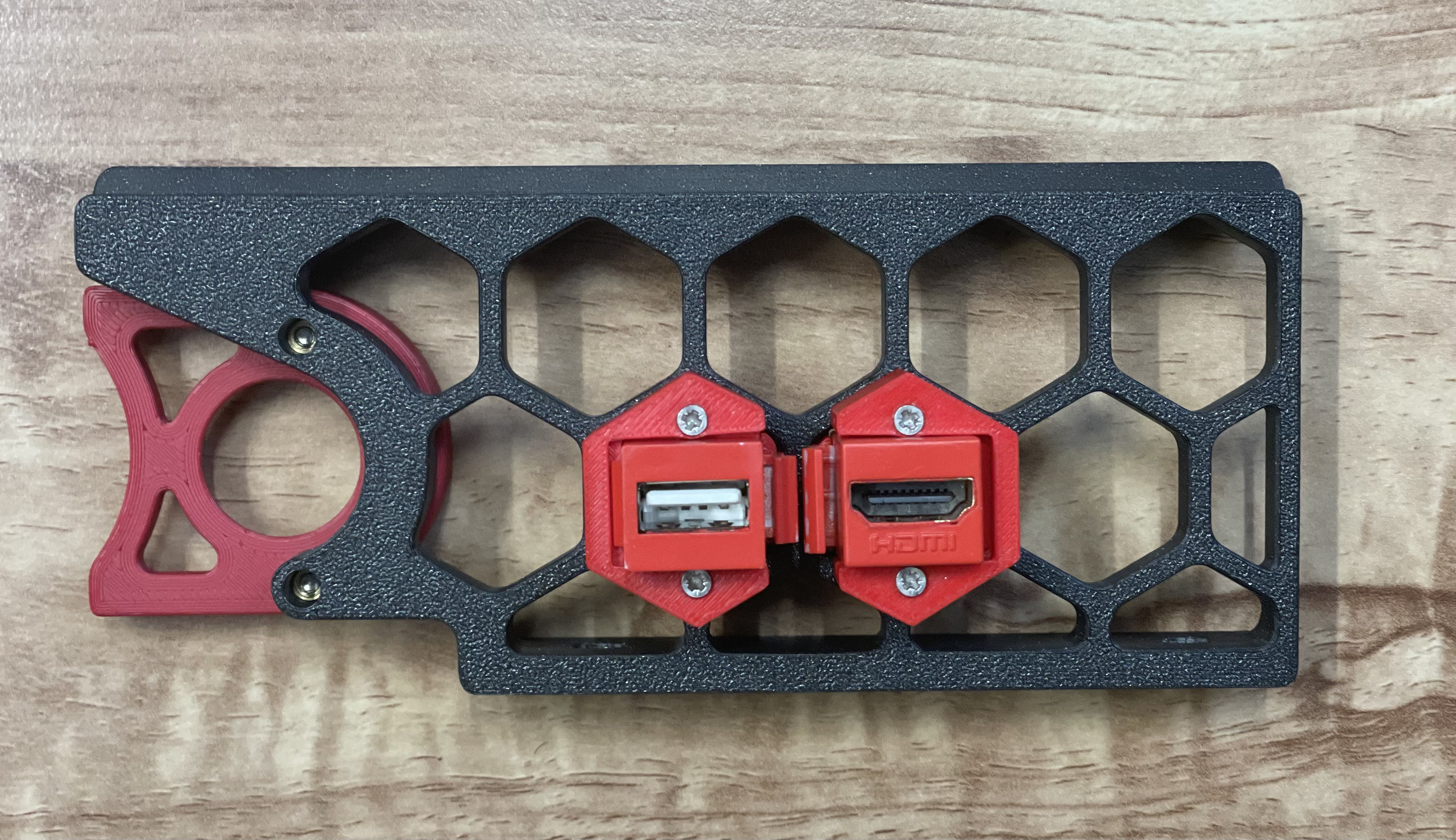

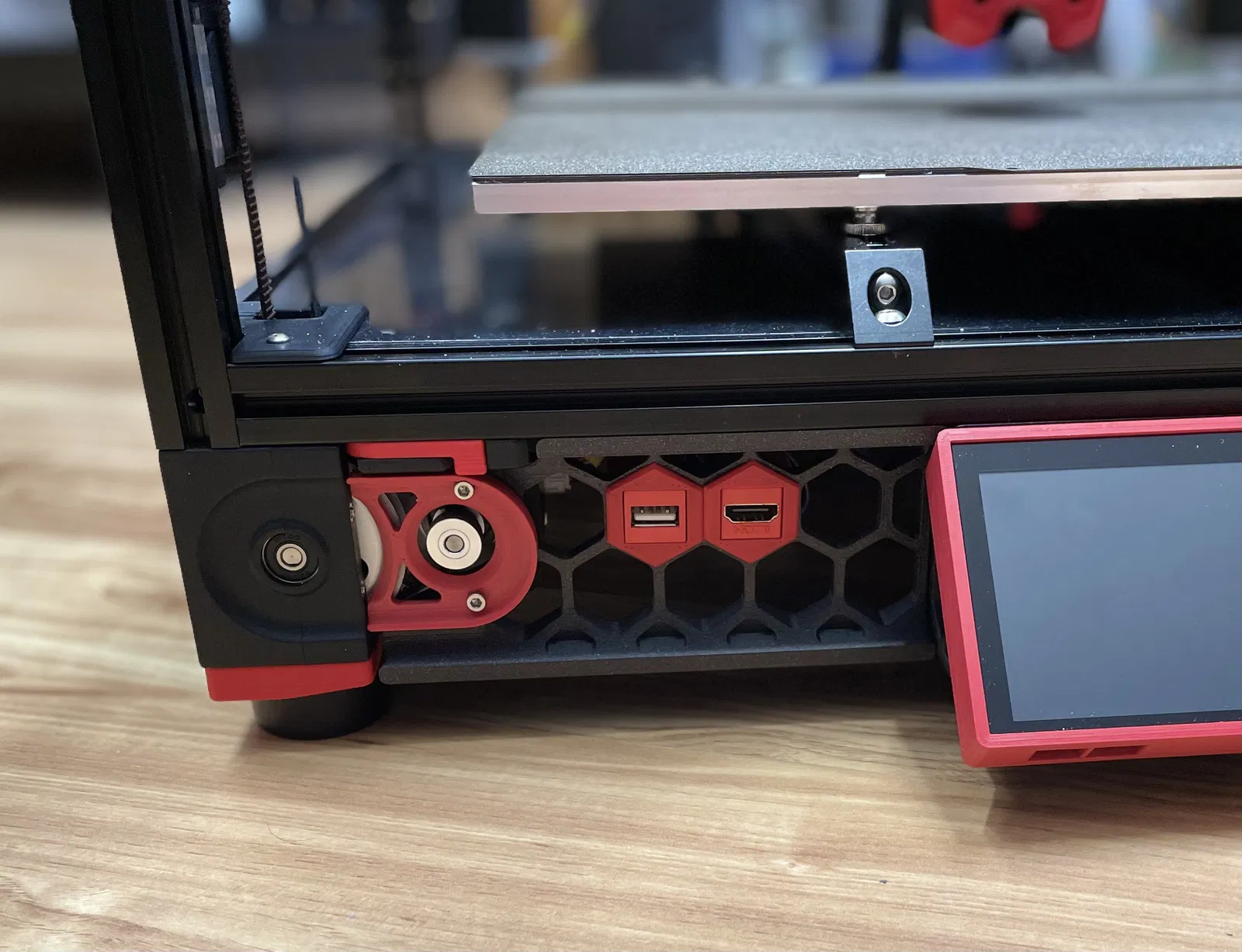

Cho phép gắn adapter keystone FX-USB và FX-HDMI1 vào bên trong Voron Skirt tiêu chuẩn.

Tương thích với:

• keystone FX-USB (EAN: 5902887017513) - voron-skirt-keystone-inside-usb.stl
• keystone FX-HDMI1 (EAN: 5902887005220) - voron-skirt-keystone-inside-hdmi.stl

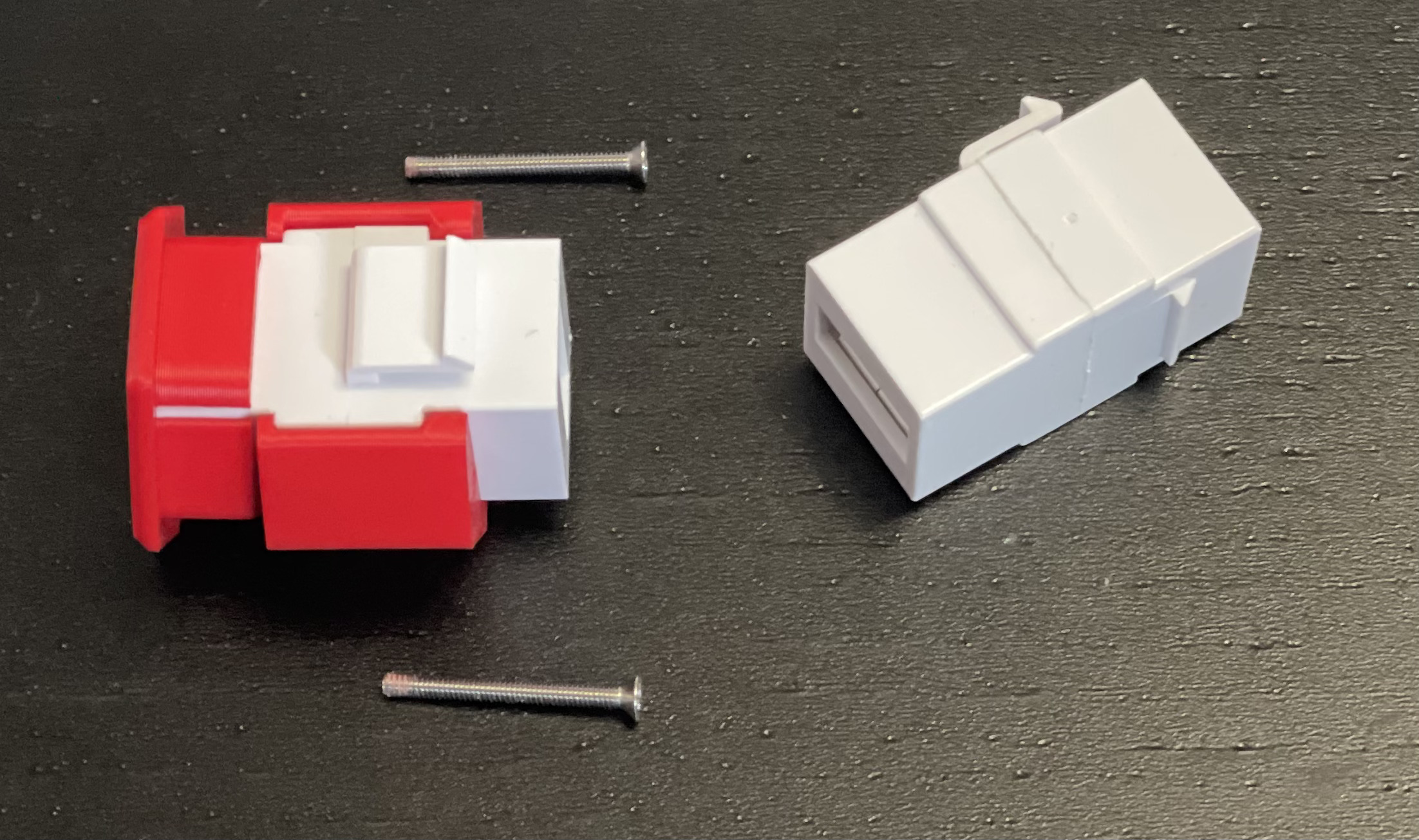

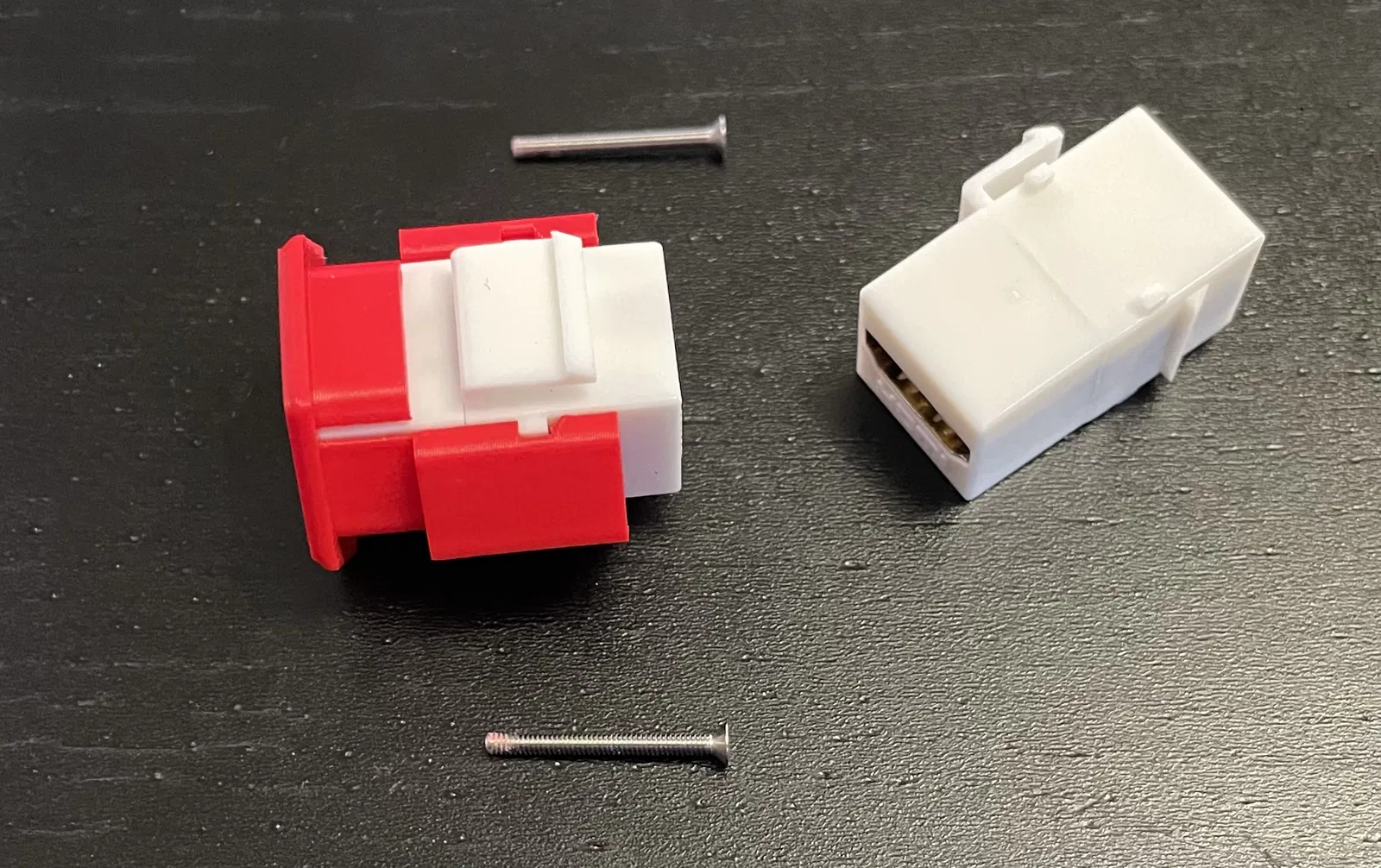

(hãy thử xem ảnh để xác định xem module keystone của bạn có tương thích không nhé).

In từ ABS bằng Cài đặt In Voron tiêu chuẩn. Không cần support. Module keystone của mình đã được sơn màu đỏ.

In và lắp ráp:

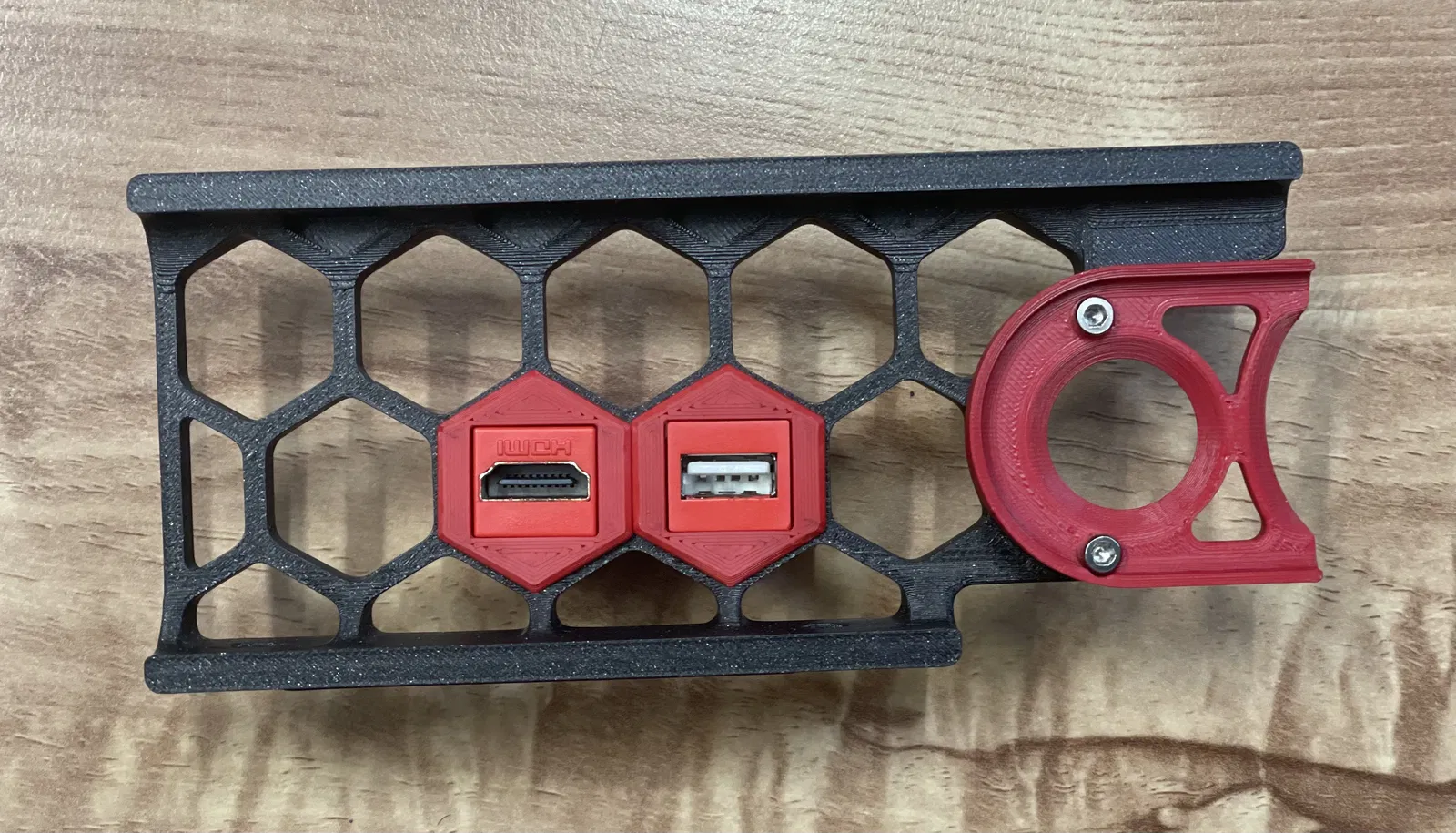

Sử dụng file gốc “Voron Skirt Keystone-Outside.stl” (cũng có trong thư mục “org”) và một trong các file “inside” từ bản remix này. Cần hai con ốc M2x20 BHCS, FHCS hoặc SHCS. Vặn chặt ốc sau khi đặt cả hai bộ phận bên trong và bên ngoài lên skirt.

Nguồn:

File nguồn Fusion 360 và file step đã được đính kèm.
