CPod: Bipod Picatinny Nhẹ, Điều Chỉnh Được Làm Từ Ống CF

Do tôi không tìm được cái bipod nào in được mà vừa bền vừa không cần quá nhiều ốc vít, nên tôi tự thiết kế cái của mình. Mục tiêu là giảm thiểu số lượng ốc vít cần dùng, in sẵn các lò xo cần thiết như các cơ cấu đàn hồi, và làm nó hoạt động ổn định khi dùng ngoài trời.

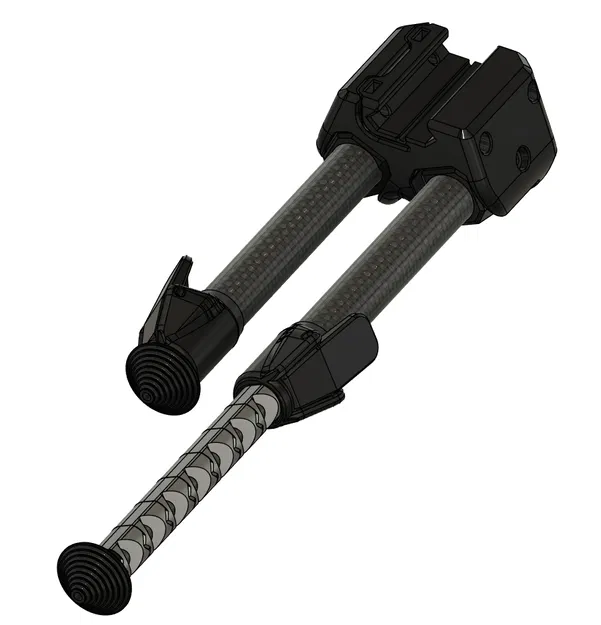

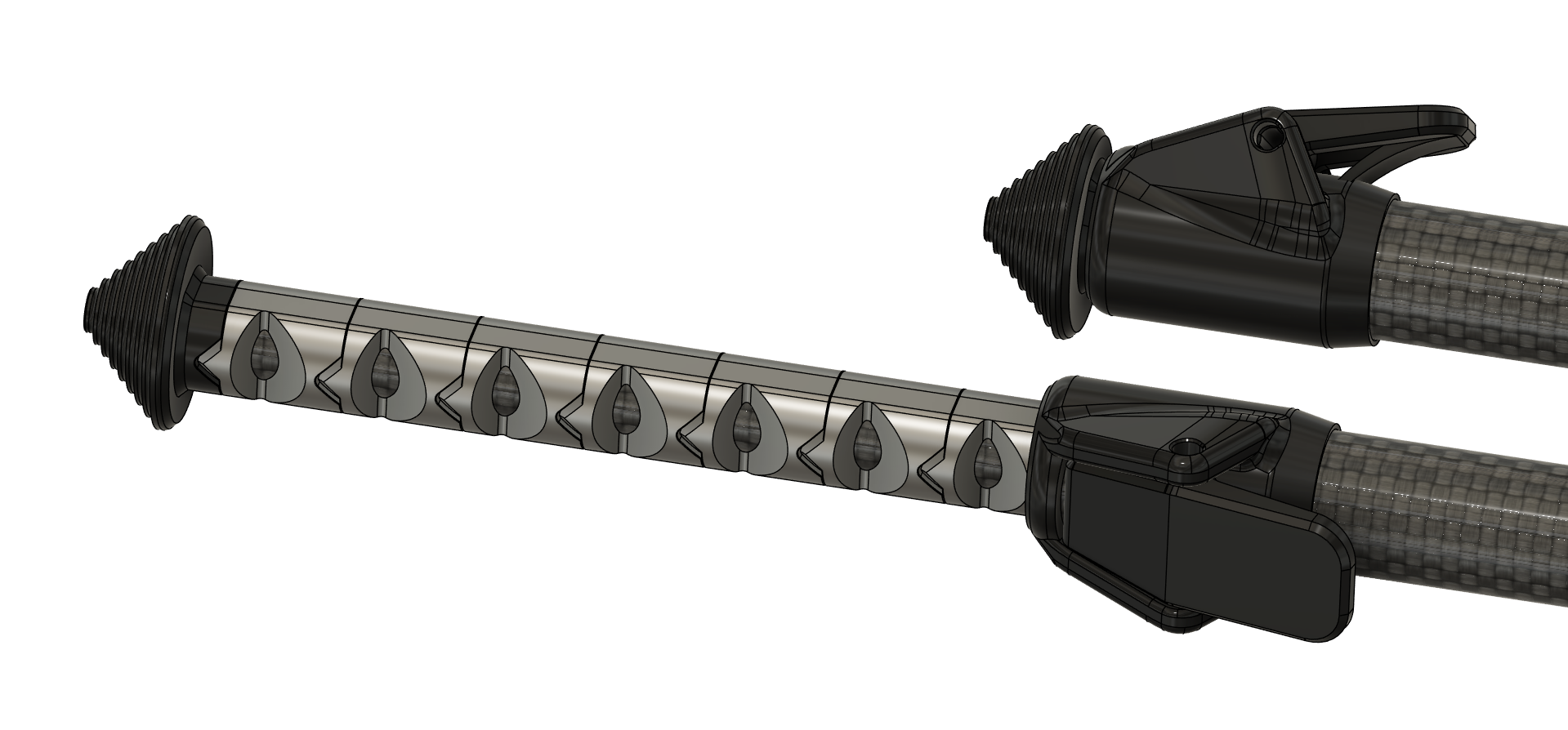

Bipod này dựa trên các ống CF (hoặc GF/nhôm) kích thước 16x14x145 và 10x8x140 cho chiều cao từ 6-10 inch. Có thể làm dài hơn/ngắn hơn với các bước 14 mm và điều chỉnh số lượng ống lót có răng cưa.

Phần cứng cần thiết:

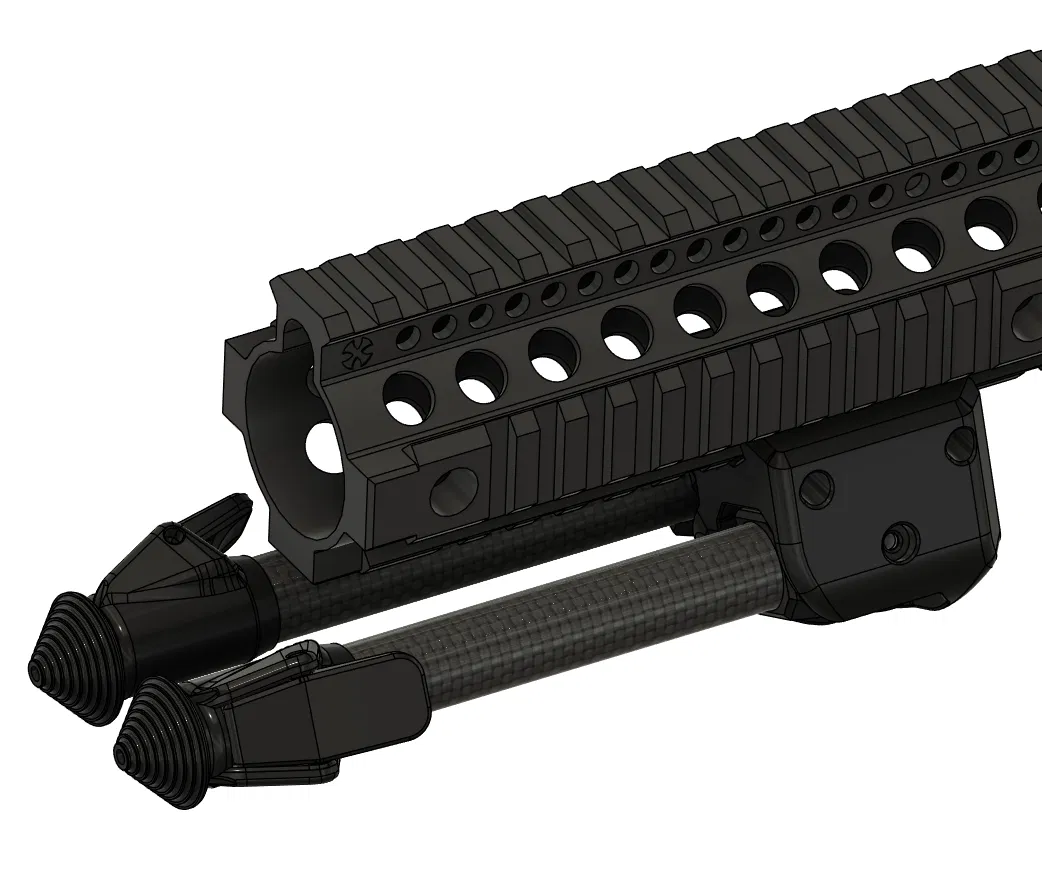

• 2x ốc M3x40 và 2x đai ốc vuông M3, để gắn vào ray picatinny
• 2x ốc M3x25, cho trục xoay chân
• 2x ốc M3x25, hoặc thanh CF/thép cho trục xoay cần điều chỉnh
• (tùy chọn) 2x ốc M3x6, mài nhọn, cho chân có gai để bám tốt hơn

Lắp ráp

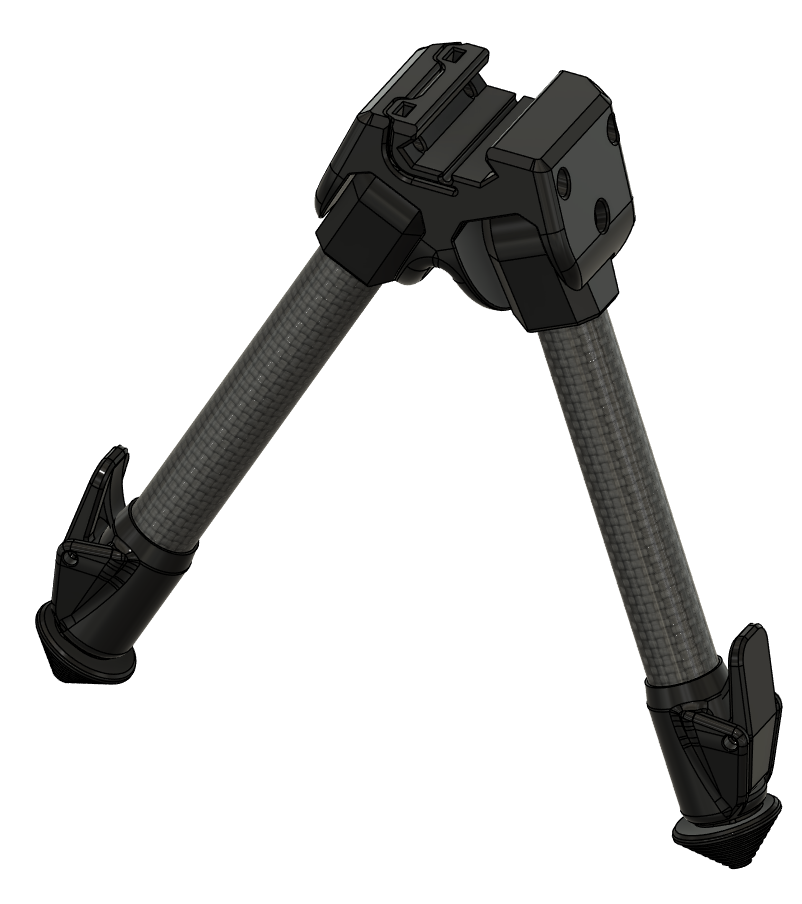

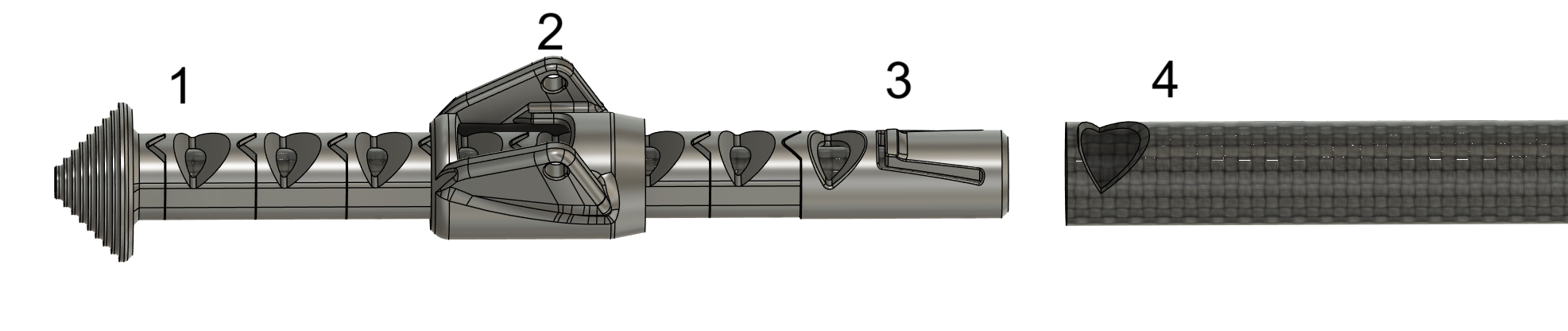

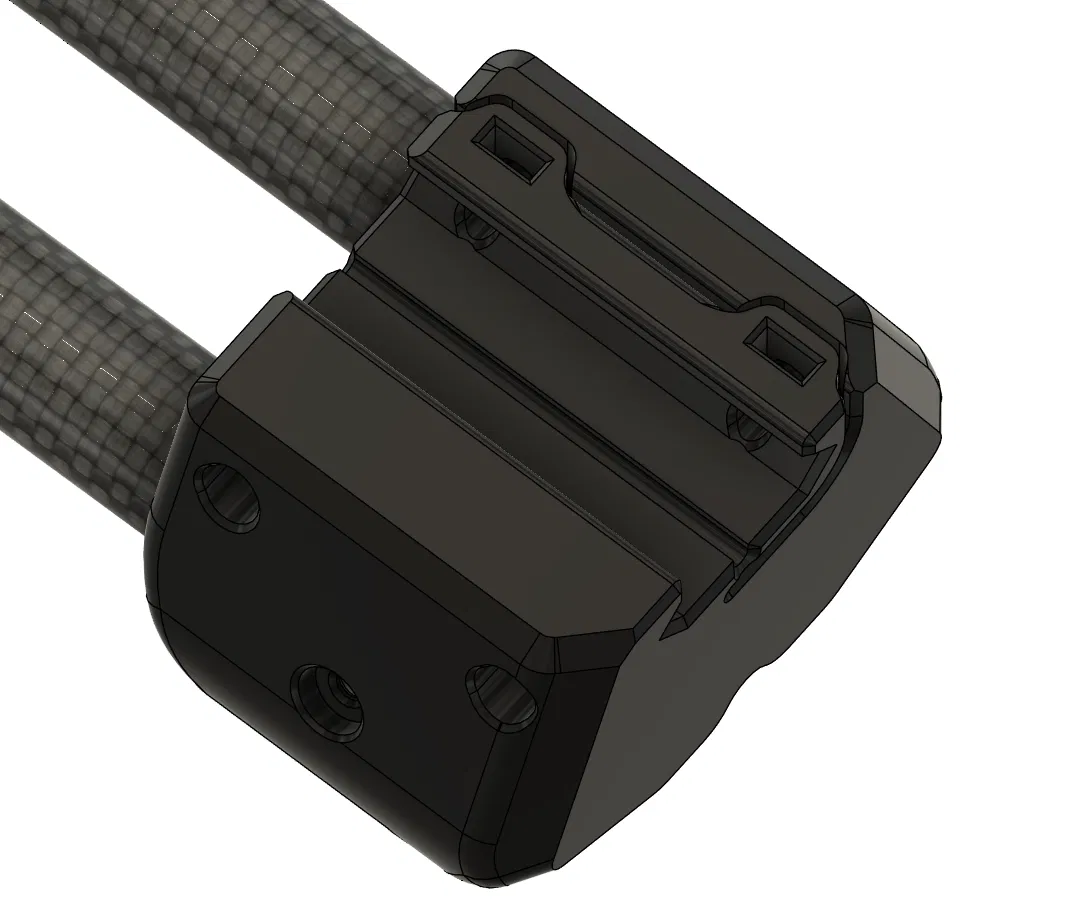

Để lắp ráp, vui lòng tham khảo các bản render (đặc biệt là cái số một), hoặc xem mô hình CAD khi cần. Cần lắp đúng thứ tự, nếu không các bộ phận bên trong chân sẽ bị tách rời khỏi phần còn lại của bipod. Dùng các dụng cụ in sẵn để cắt các lỗ cần thiết trên ống lớn hơn. Dán tất cả các bộ phận bằng keo CA loại mỏng.
