Ngăn kéo Gridfinity Tối thượng cho Tủ đồ nghề Harbor Freight US General Series 2

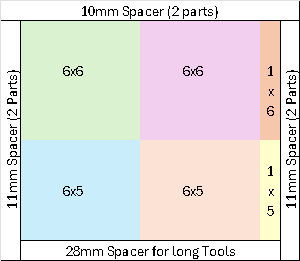

Cập nhật: Mình đã tải lên phiên bản mới của ngăn kéo - xem phiên bản 3 3mf để dễ dàng hơn nhé! Đây là bố cục mới:

Ban đầu

Cuối cùng mình cũng đã ngồi lại và ghi lại cách mình triển khai các đế Gridfinity Refined vào chiếc tủ đồ nghề Harbor Freight 26" của mình.

Nếu bạn đã áp dụng bố cục của mình, bạn sẽ có nhiều khay 5U giống như mình. Bạn sẽ thích chiếc hộp cứng cáp này cho các khay của bạn!

Bố cục Ngăn kéo

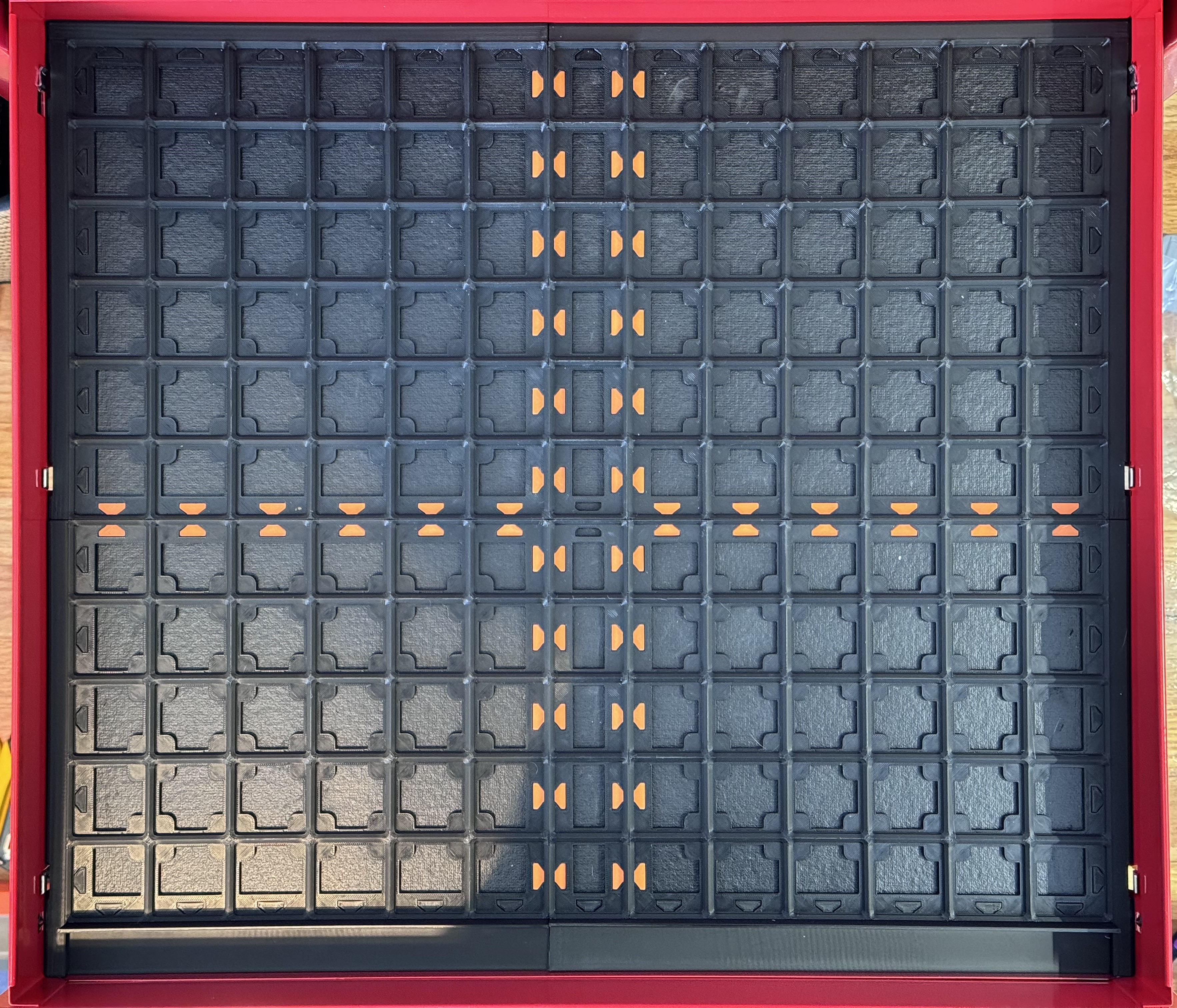

Không gian bên trong của mỗi ngăn kéo là 568mm x 490mm. Máy in của mình có thể in tối đa 256mm x 256mm, vì vậy đế lớn nhất mình có thể in là 6x6. Ngăn kéo có thể chứa 13x11 khay, và còn thừa 22mm ở hai bên và 38mm ở phía trước/sau. Bạn sẽ cần 572 nam châm 6x2mm cho mỗi ngăn kéo.

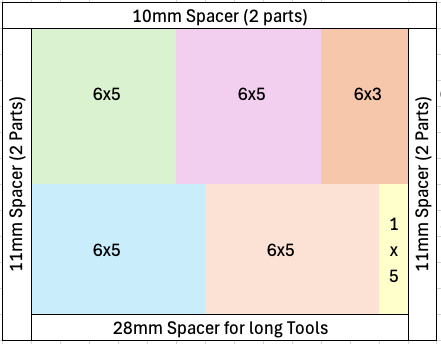

Do đó, bố cục đế của mình như sau:

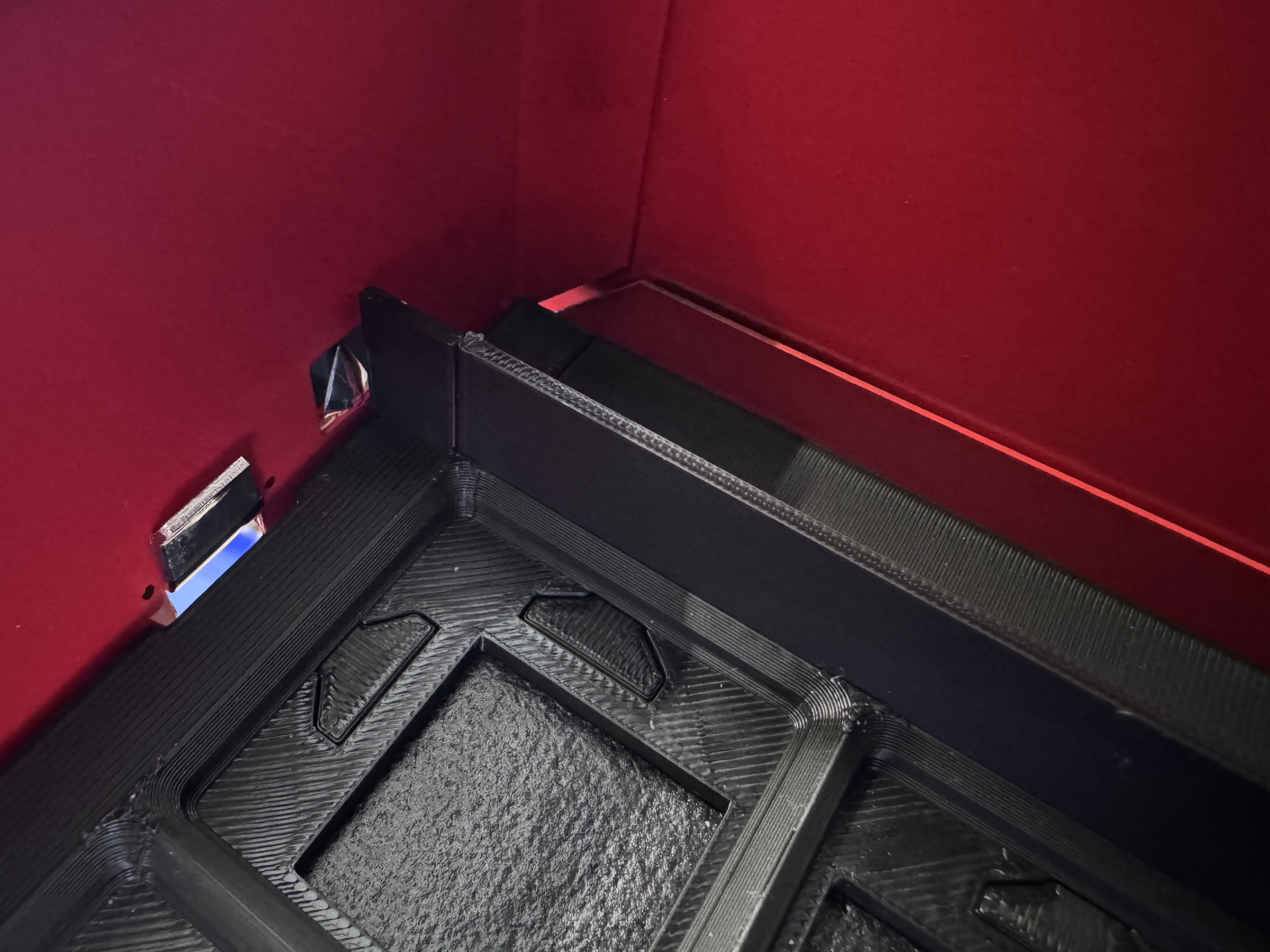

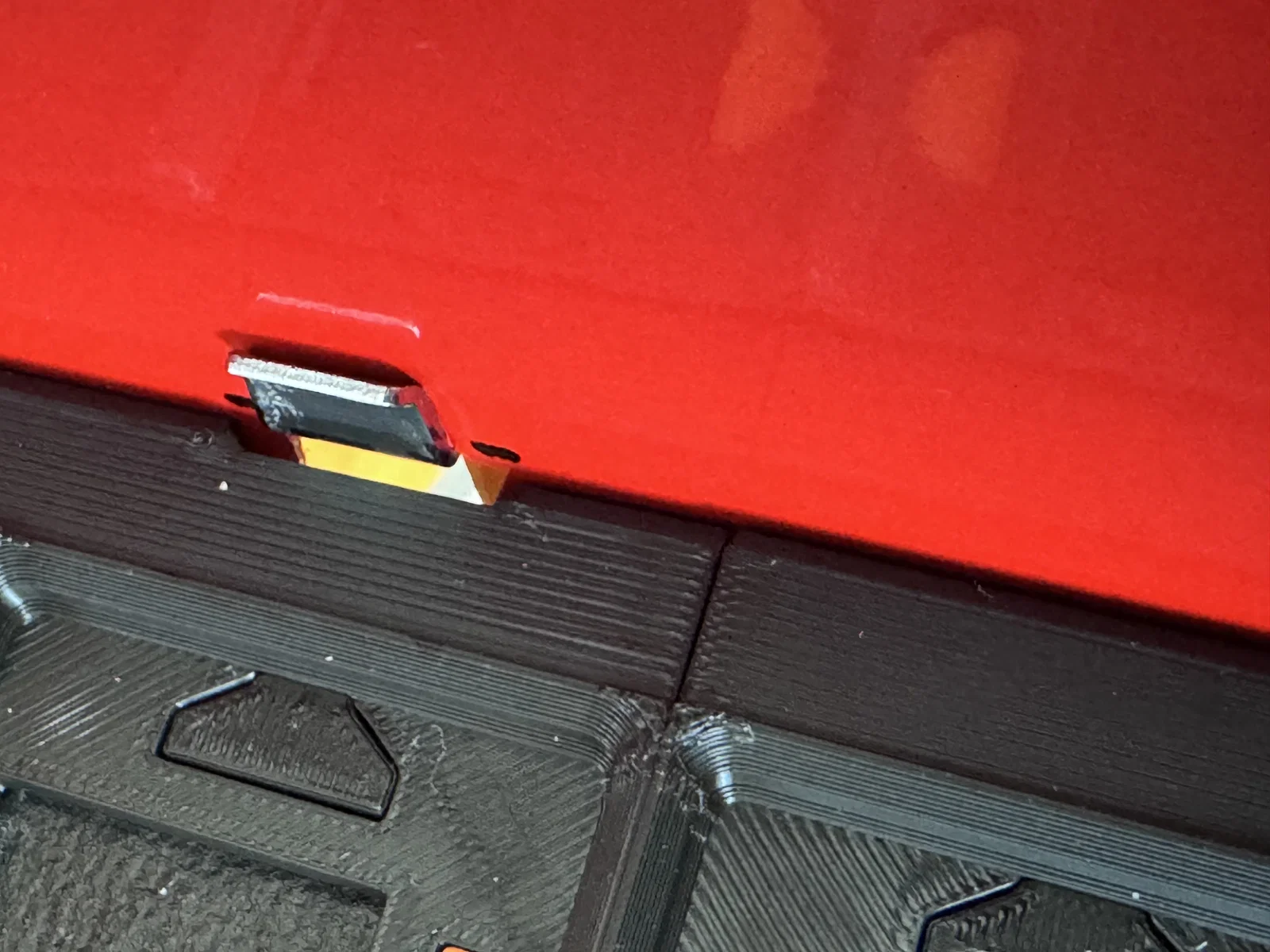

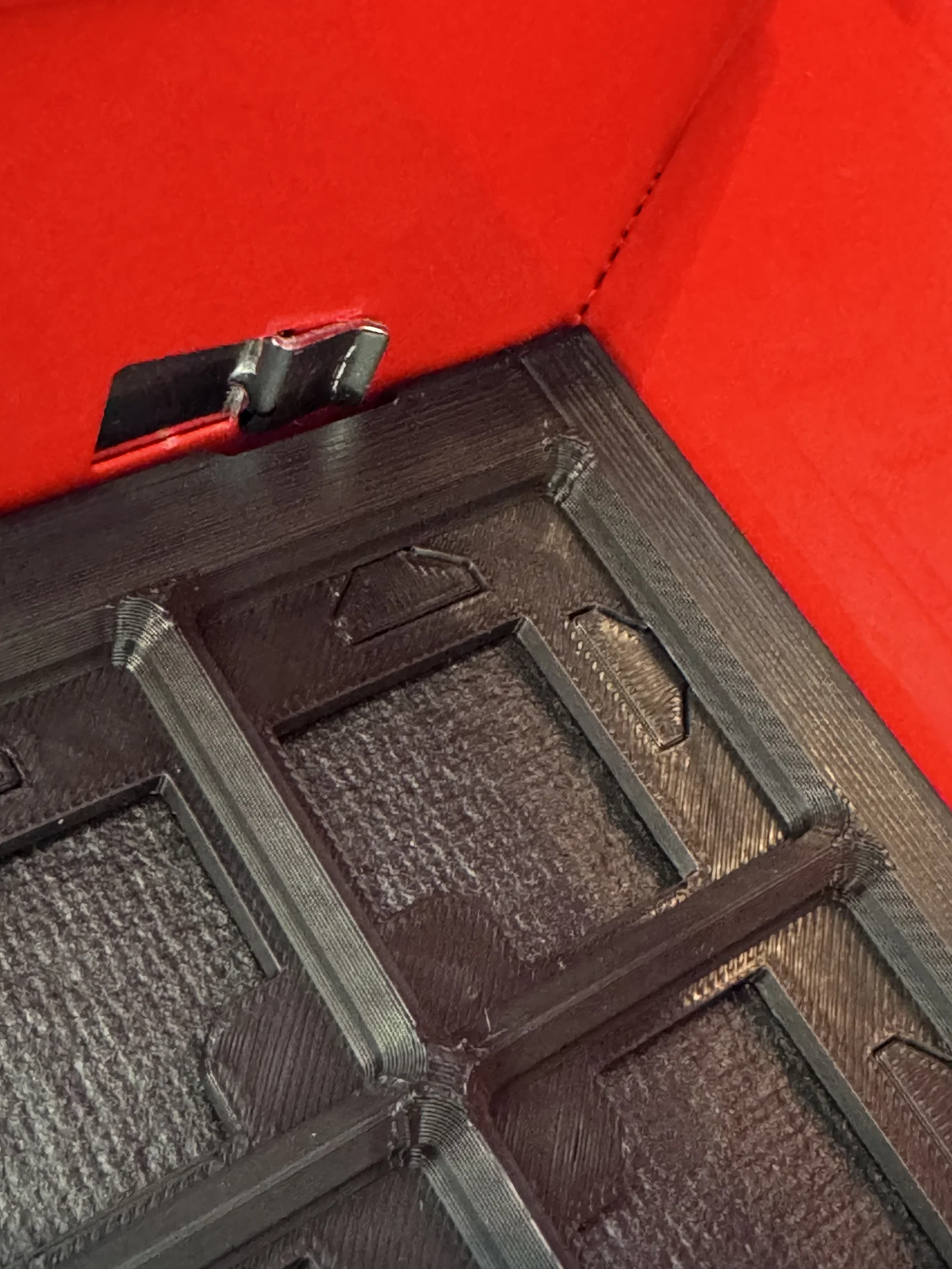

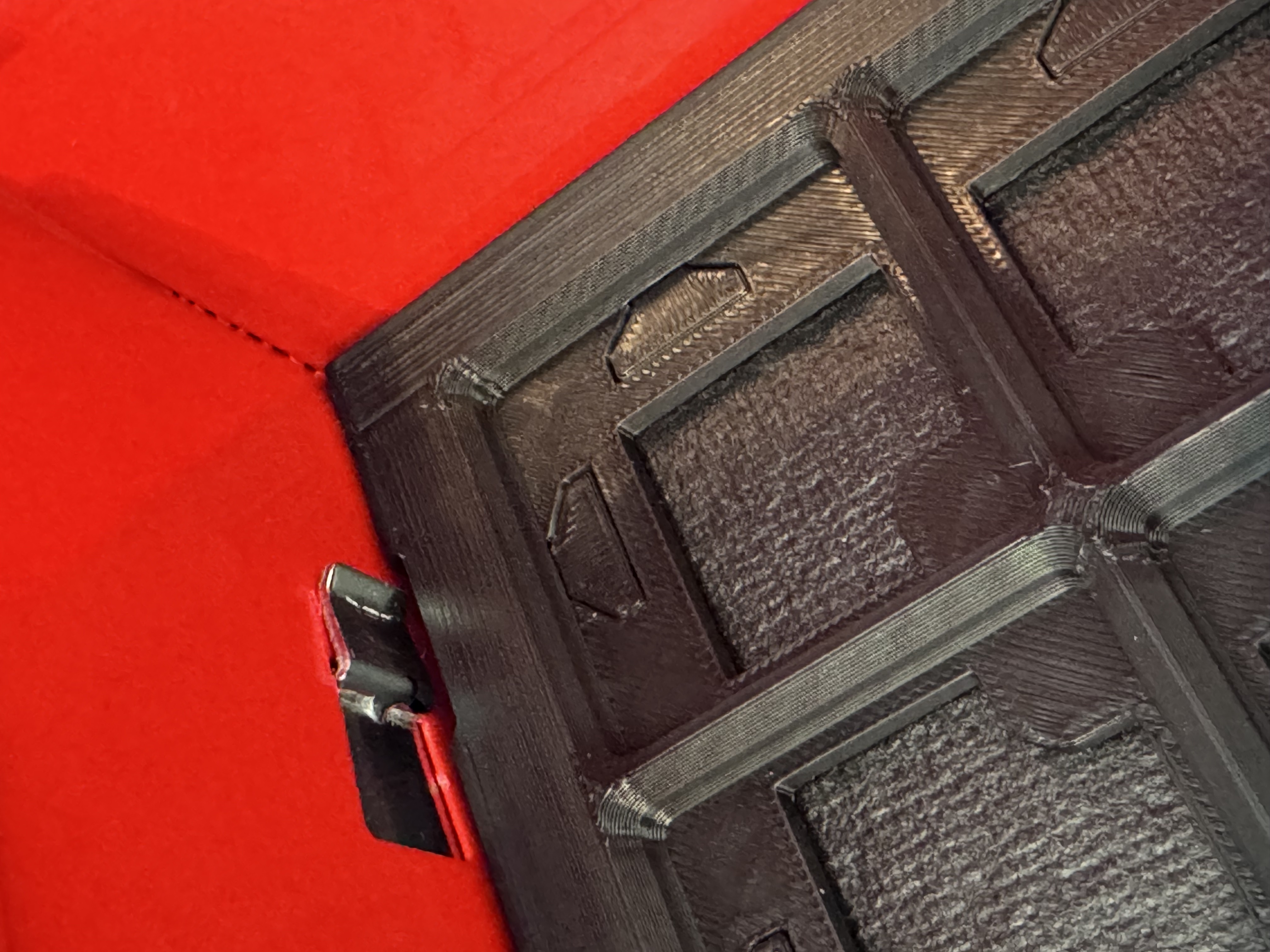

Trên thanh đệm phía trước, mình đã thêm một "bức tường" nhỏ để có thể dùng để cất các mũi khoan dài, thanh nối hoặc bộ nối dài. Nó đơn giản nhưng tận dụng được không gian ngăn kéo tốt hơn. Mình cũng thêm các rãnh ở những vị trí phần cứng ngăn kéo có thể cản trở thanh đệm.

Chiều cao Khay

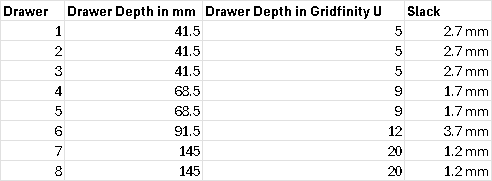

Nó có 8 ngăn kéo với các chiều cao khác nhau. Dưới đây là các chiều cao đã đo và các khay cao nhất có thể cho mỗi ngăn kéo. Nhờ có thanh đệm, bạn không bị cấn vào mép ngăn kéo và có thể sử dụng hết chiều cao của ngăn kéo ngay cả với các khay ở lưới cạnh.

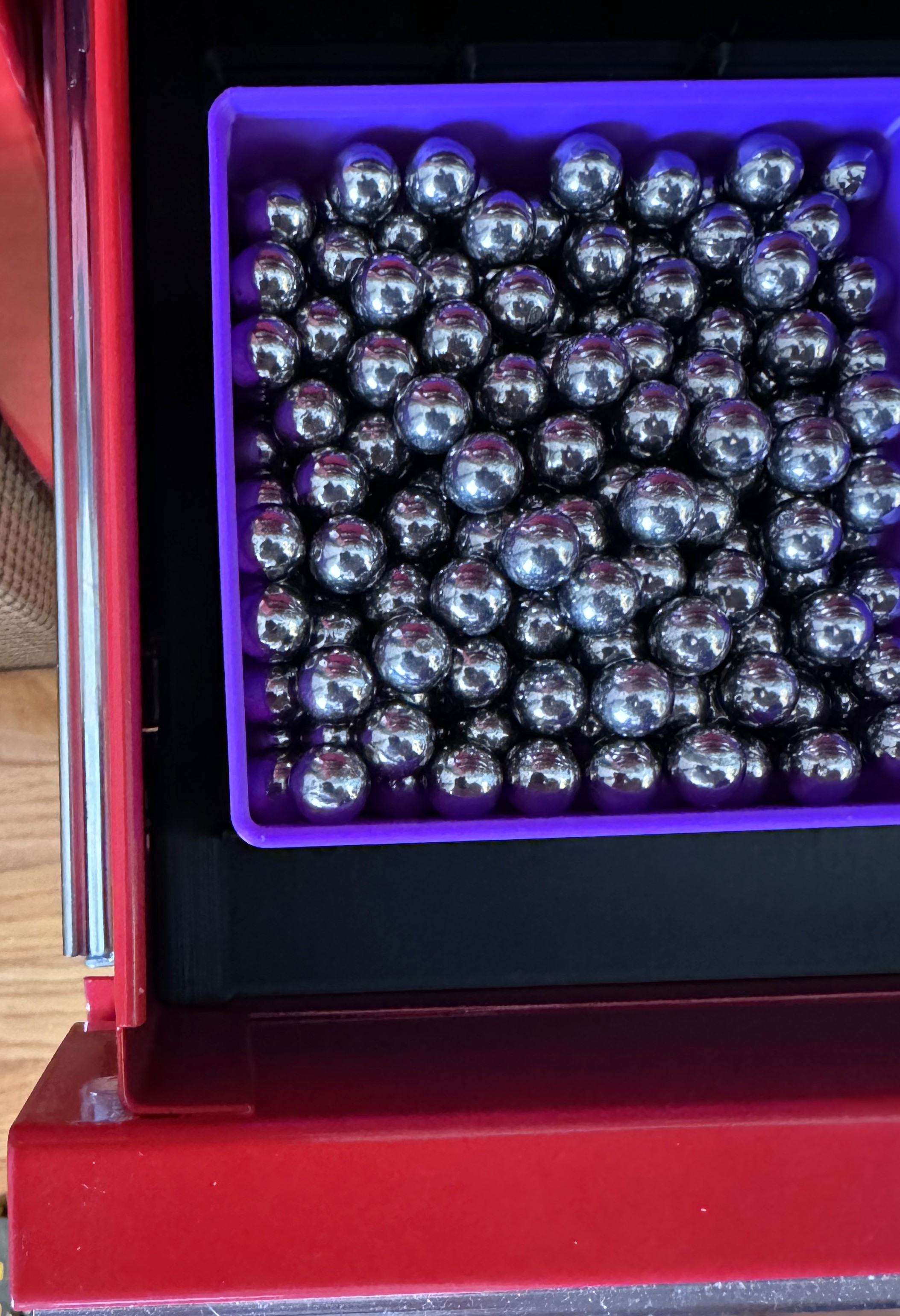

Mình đã sử dụng 5U cho ba ngăn kéo đầu tiên mà không gặp vấn đề gì, ngay cả khi vẫn để tấm lót "cao su" đi kèm với ngăn kéo bên dưới các đế gridfinity. Tuy nhiên, mình đề xuất bạn nên sử dụng 8U cho ngăn kéo 4 và 5 - khoảng trống giữa ngăn kéo và ngăn kéo phía trên quá hẹp và có thể không vừa vặn (do dung sai sản xuất của ngăn kéo và các nếp gấp của ngăn kéo - các khay ở giữa so với cạnh ngăn kéo sẽ có sự khác biệt nhỏ về chiều cao). Trong hình này, màu xanh là 8U và màu tím là 9U. Ngăn kéo đóng được với cả hai, nhưng theo ý kiến của mình thì màu tím hơi chật. Có lẽ cũng tương tự đối với ngăn kéo 7 và 8 - hãy dùng 19U. Mình chưa thử, nhưng nếu bạn thử thì hãy cho mình biết nhé.

Cài đặt In

Không có gì đặc biệt - sử dụng cài đặt mặc định của slicer. Đối với một số thanh đệm dài, nó sẽ thêm một dải brim, nhưng mình ghét brim nên tắt nó đi và nó vẫn hoạt động tốt. YMMV.
