Vỏ Heltec Wireless Paper cho Meshtastic

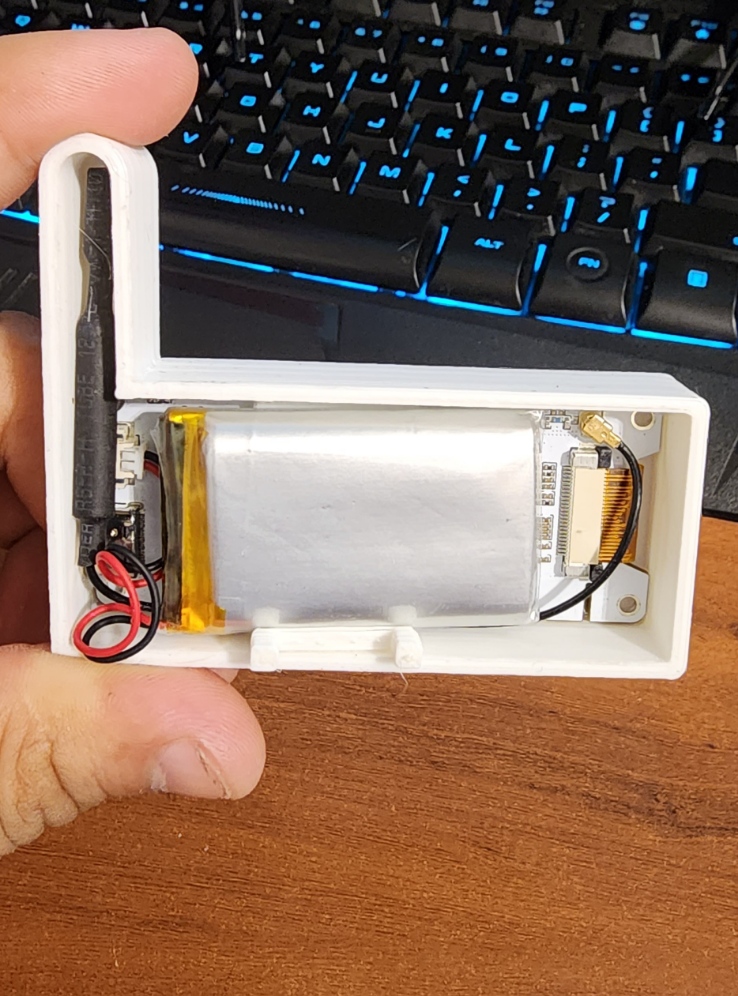

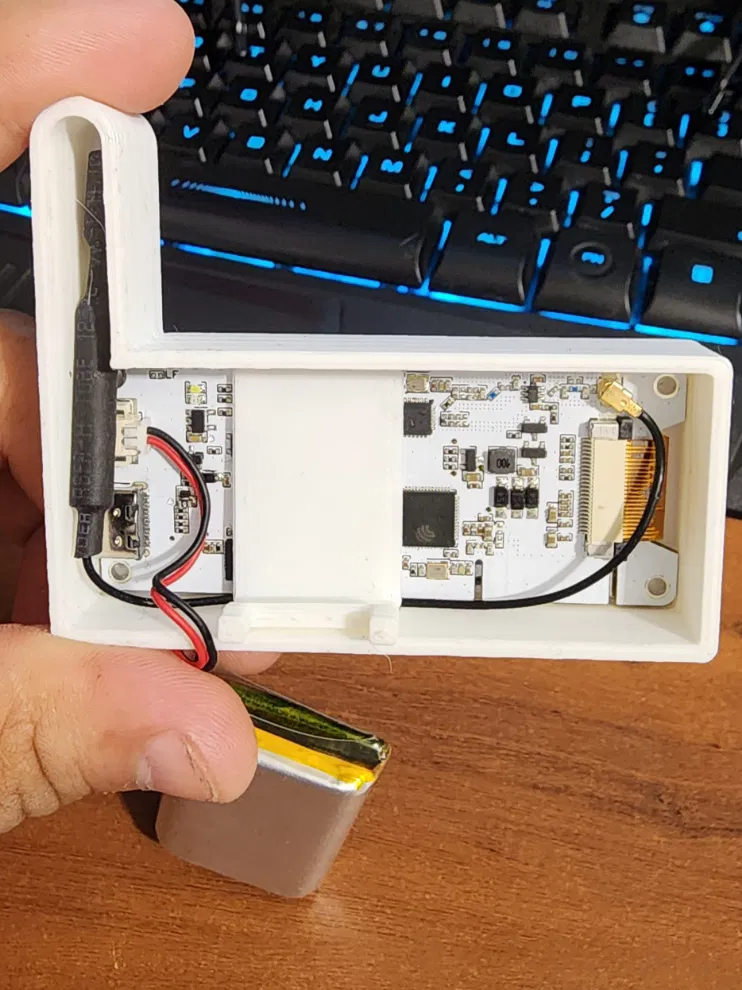

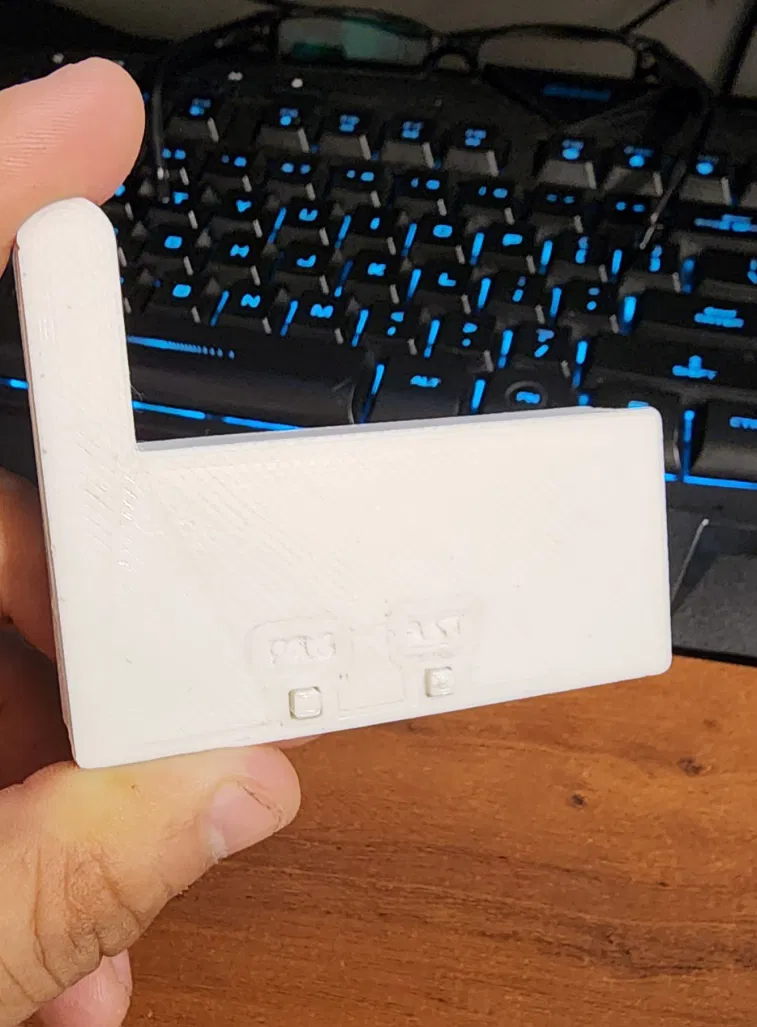

Tui có thiết kế một cái vỏ đơn giản cho cái Heltec Wireless Paper LoRa, tập trung vào việc làm cho nó mỏng nhất có thể. Phần thiết kế nút bấm hơi khó một chút, vì nó nằm ngay dưới cục pin. Vấn đề này đã được giải quyết bằng một cái pát đặc biệt. Một điều thú vị là khi dùng PLA màu trắng để làm vỏ, ánh sáng từ thiết bị sẽ tạo ra hiệu ứng phát sáng rất đẹp. Chi tiết lắp ráp thì mấy bồ xem trong hình nha.

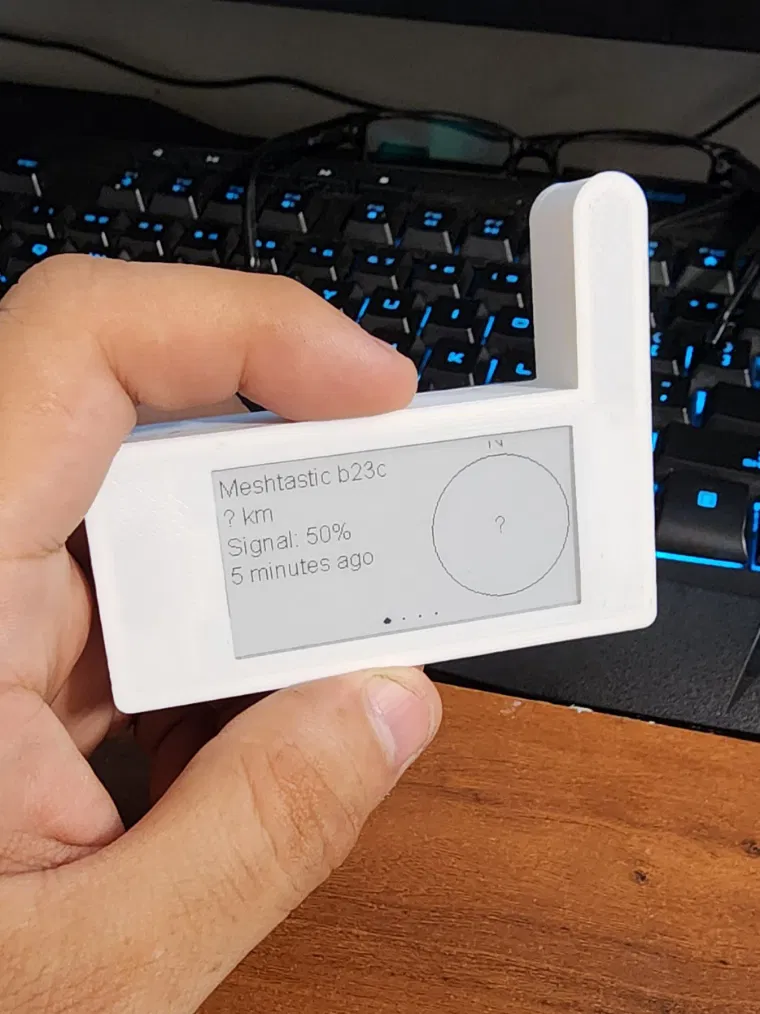

Với việc ứng dụng Meshtastic vừa sửa lỗi màn hình gần đây, cái vỏ này trở thành một lựa chọn thay thế ngon lành cho con Heltec ESP32 V3, dành cho mấy bồ nào không muốn gắn thêm gì ngoài cục pin. Nó rẻ hơn, có màn hình E-ink nhìn sang, mà lại tốn ít pin hơn nữa.

Cập nhật 01/25/24: Lúc đóng lại hơi cứng, tui đã chỉnh độ dung sai thấp xuống cho dễ đóng hơn. Thêm cái khóa bên ăng-ten nữa nha.

Chi tiết:

Bo mạch: Heltec Wireless Paper https://heltec.org/project/wireless-paper/ $14.90 + Ship https://www.aliexpress.us/item/3256805461611876.html?channel=twinner $15.05 Miễn phí Ship

Pin: 1100mAh 47x28x7.8mm https://a.co/d/2Ovhuod $19.99

Thiết kế này chưa phải là hoàn hảo nhất, nhưng nó là một giải pháp tạm ổn cho đến khi có mấy cái vỏ khác ngon hơn ra đời.
