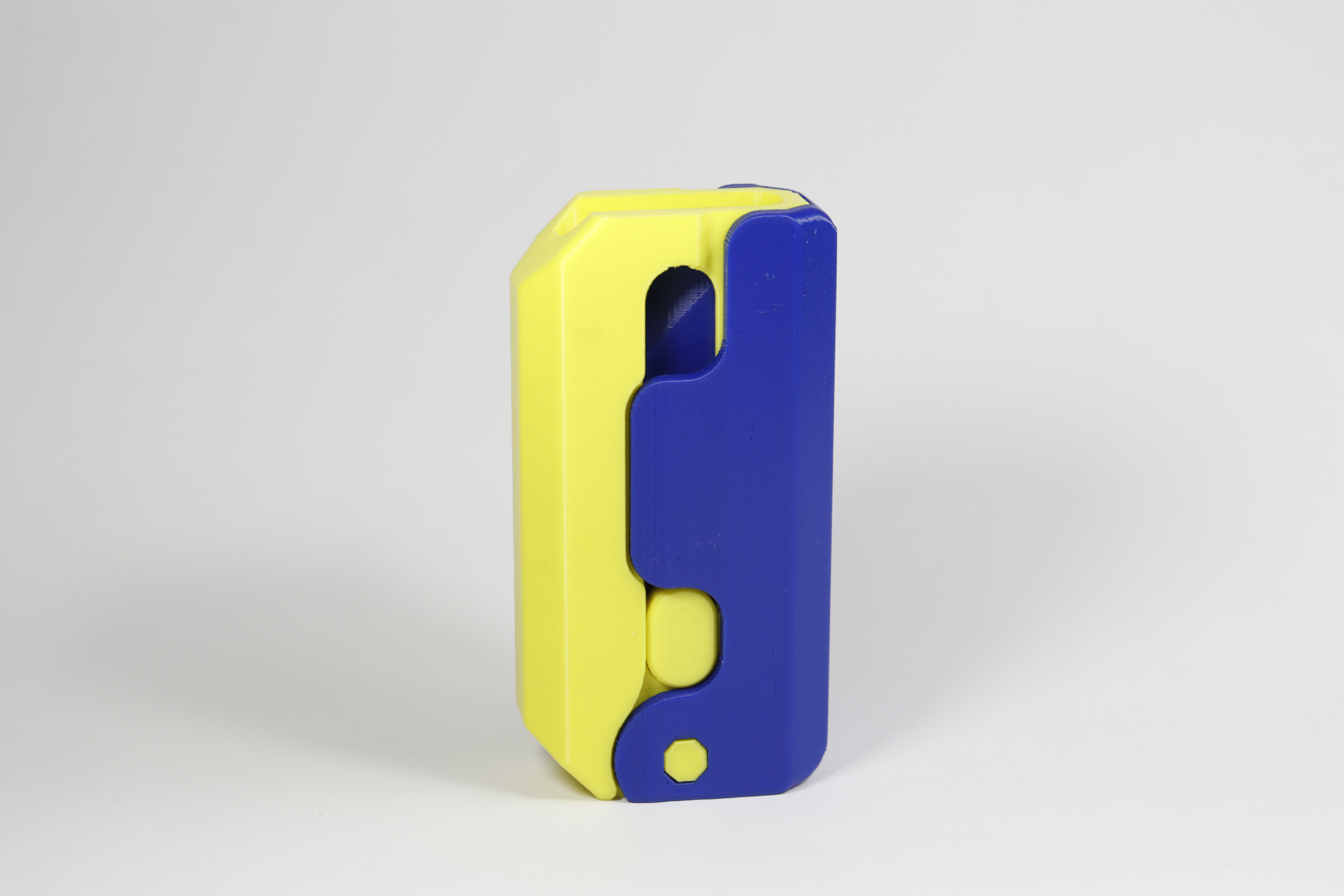

Dao Găm Đồ Chơi Fidget In 3D Hoàn Toàn

Sau khi lấy cảm hứng rất nhiều từ các thiết kế dao găm trọng lực khác, tôi đã quyết định tạo ra phiên bản in 3D hoàn toàn của riêng mình.

Với thiết kế này, bạn không cần bất kỳ phần cứng bổ sung nào, bạn có thể in tất cả các bộ phận, thậm chí tất cả cùng một lúc nếu bạn muốn.

Để có một bộ hoàn chỉnh, bạn sẽ cần các bộ phận và số lượng sau:

• x1 lõi
• x1 trục
• x1 lưỡi
• x1 chắn
• x2 chốt chặn

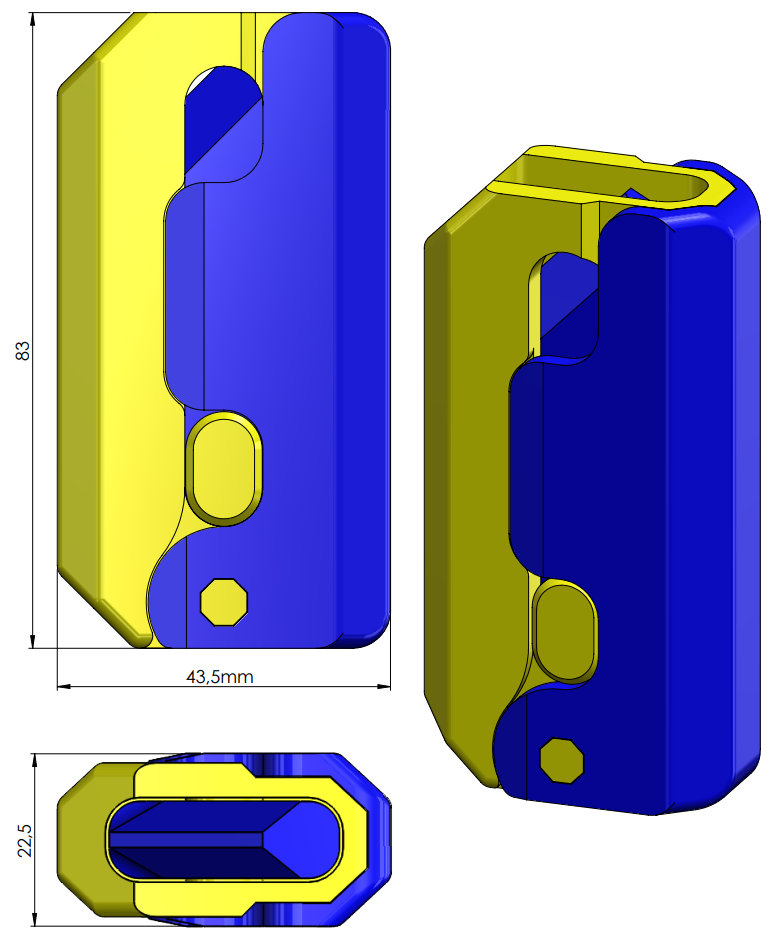

Đây là kích thước tổng thể của bộ:

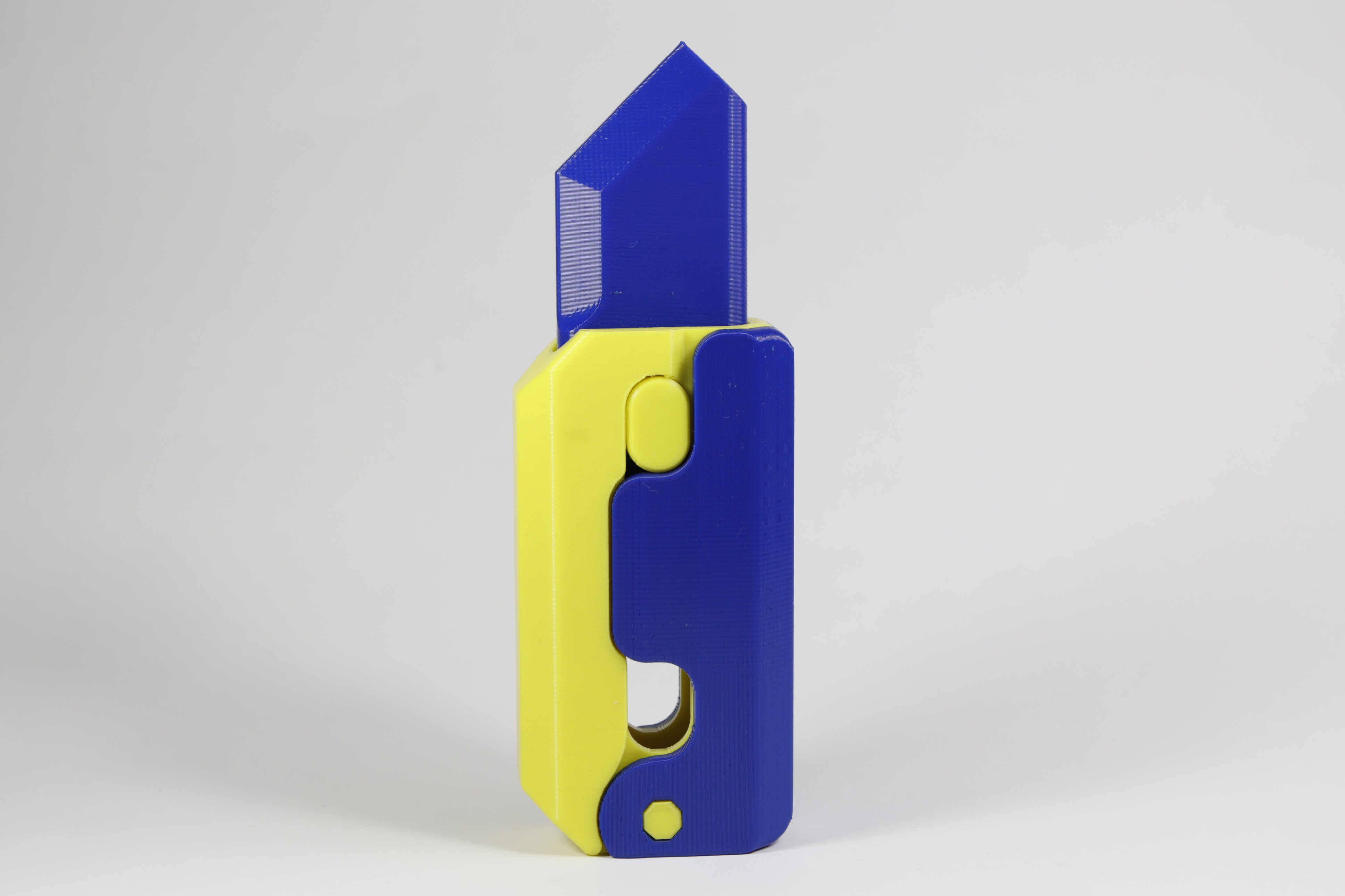

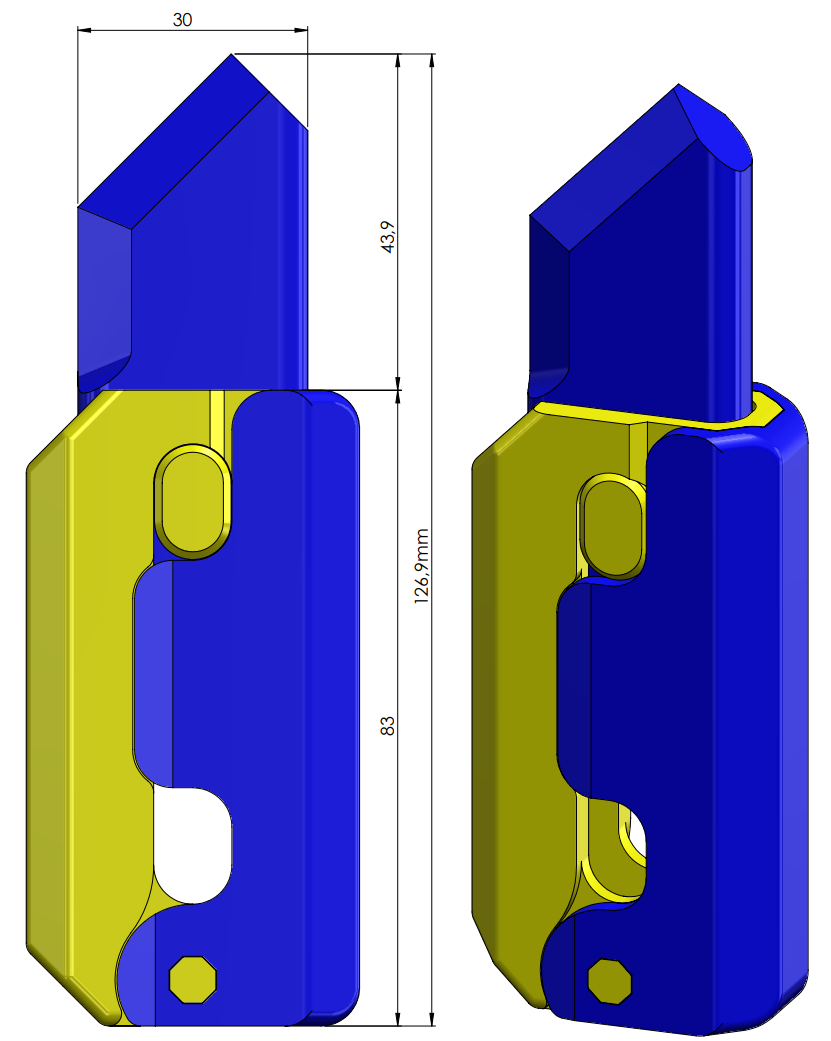

Và đây là kích thước của nó khi lưỡi dao được rút ra:

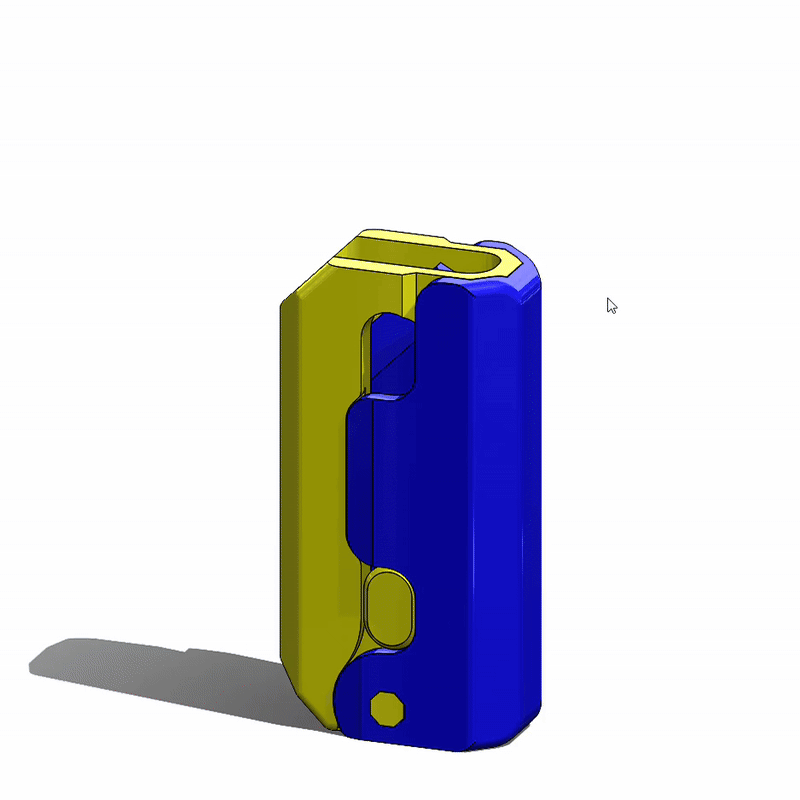

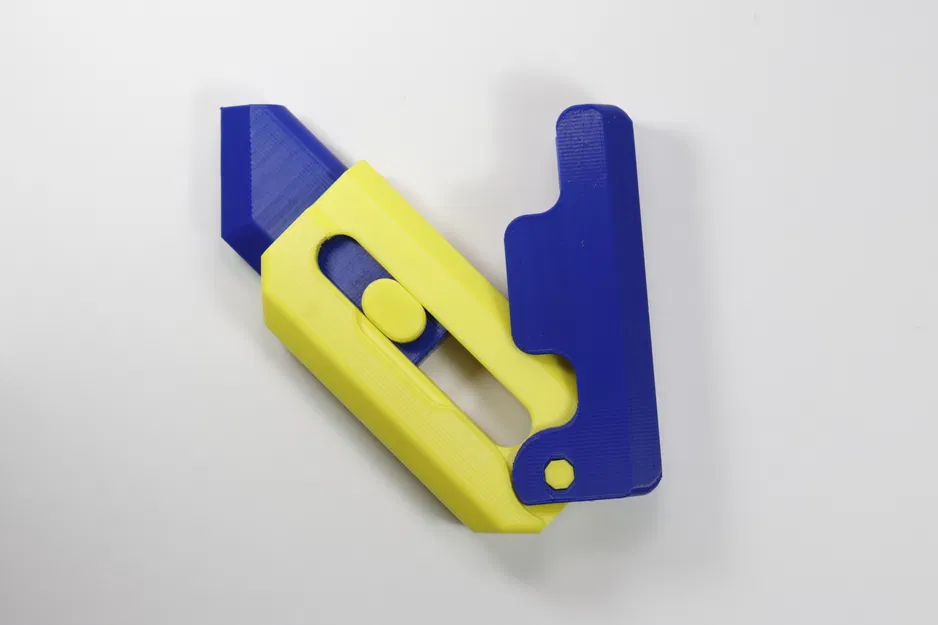

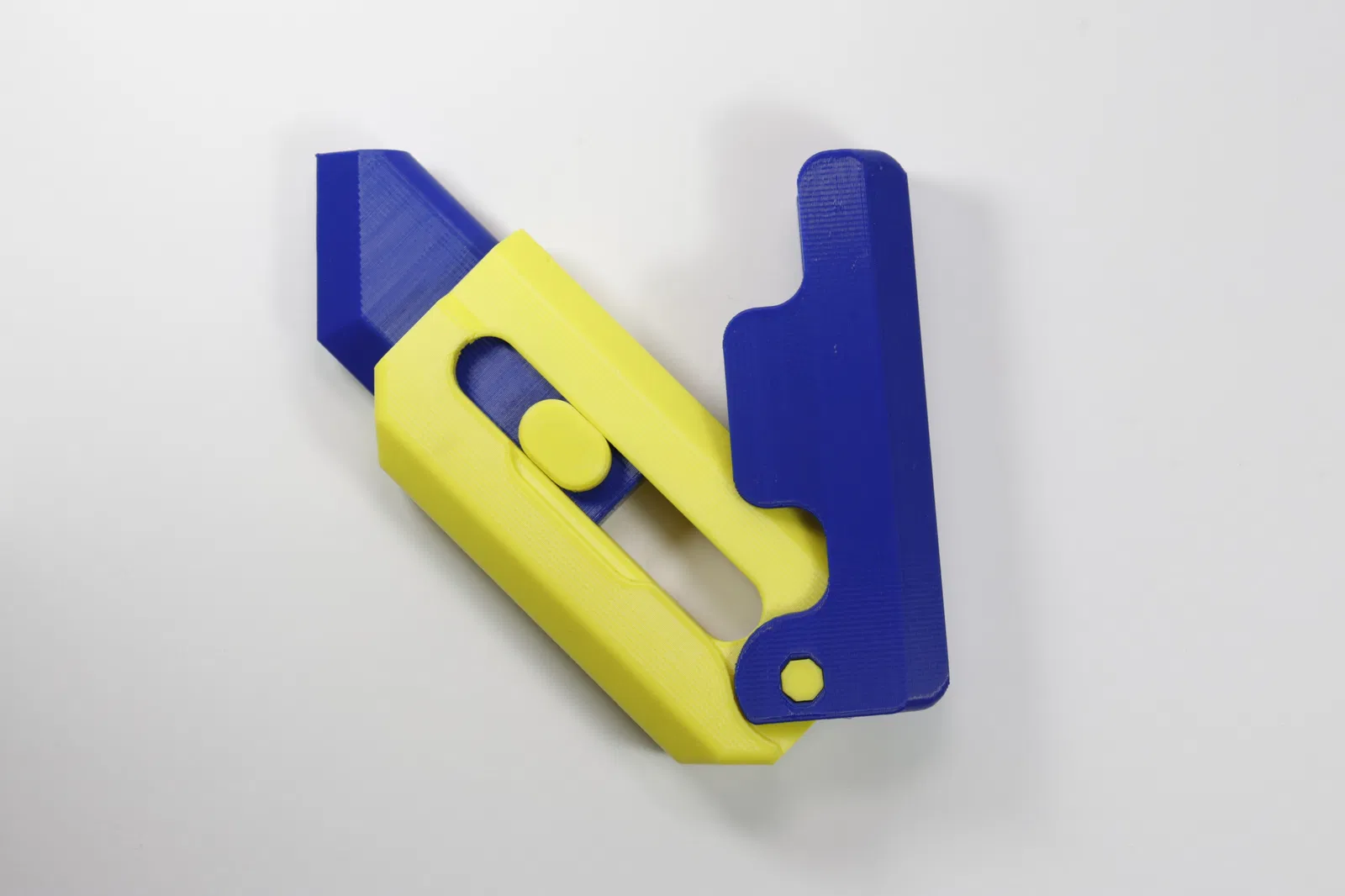

Cách vận hành của dao găm rất đơn giản, chỉ cần nghiêng chắn sang một bên và trượt lưỡi dao ra:

Chuyển động trượt này có thể được thực hiện bằng ngón tay cái hoặc đơn giản bằng cách đặt dao găm xuống, để trọng lực làm nhiệm vụ của nó, do đó có tên.

Cài đặt in

Mọi thứ được in bằng PLA và PETG, không có raft hoặc support, ở độ phân giải 0.2 mm và 15% infill.

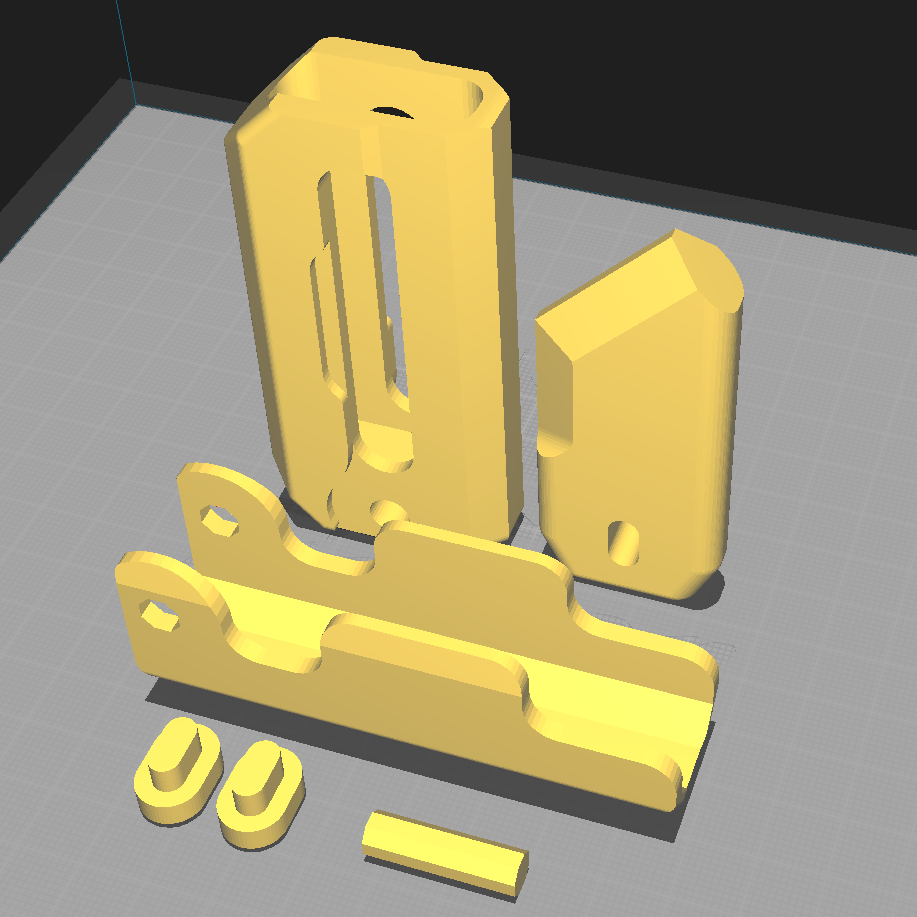

Đối với các hướng, hình ảnh sau đây cho thấy hướng lý tưởng cho mỗi bộ phận:

Lắp ráp

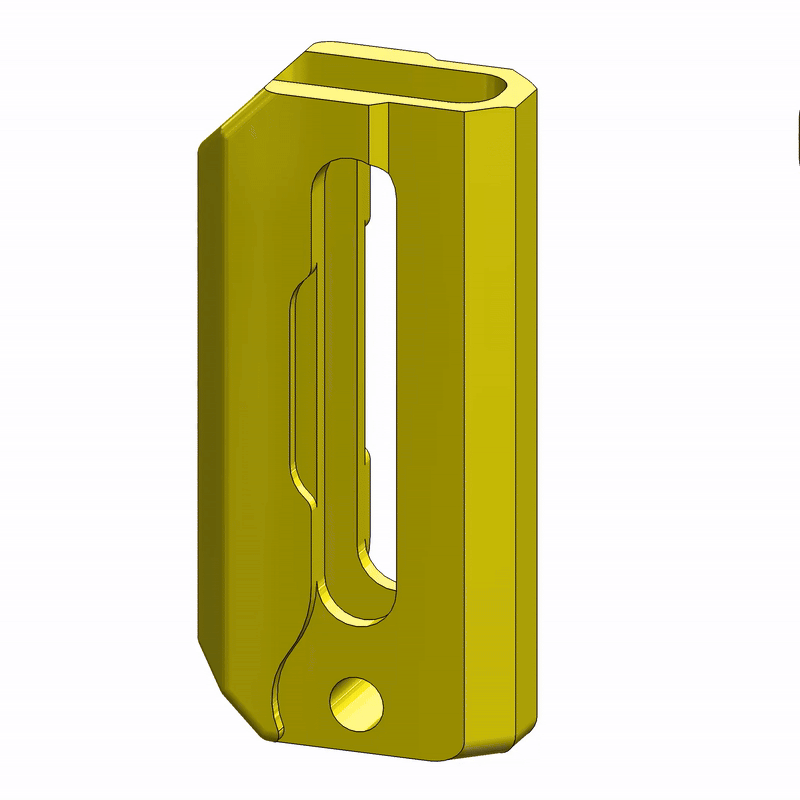

Quá trình lắp ráp rất đơn giản như chúng ta có thể thấy trong hoạt ảnh sau:

1. Chèn lưỡi dao vào lõi.
2. Khi lưỡi dao ở bên trong, hãy chèn các chốt chặn vào lưỡi dao.
3. Căn chỉnh lỗ trục trên chắn với lỗ trên lõi.
4. Chèn trục xuyên qua chắn và lõi cùng một lúc.

Nếu máy in của bạn được hiệu chuẩn đúng cách, mọi thứ sẽ khớp với nhau mà không gặp vấn đề gì.

Tuy nhiên, nếu bạn muốn gắn cố định hơn, bạn có thể sử dụng một ít keo. Chỉ cần cẩn thận khi dán trục. Bạn chỉ muốn dán nó vào chắn, không phải lõi, vì cụm phụ này cần có thể di chuyển so với lõi. Một giọt ở mỗi bên là đủ.
