Giáp nhẹ cho Clockwork PI uConsole

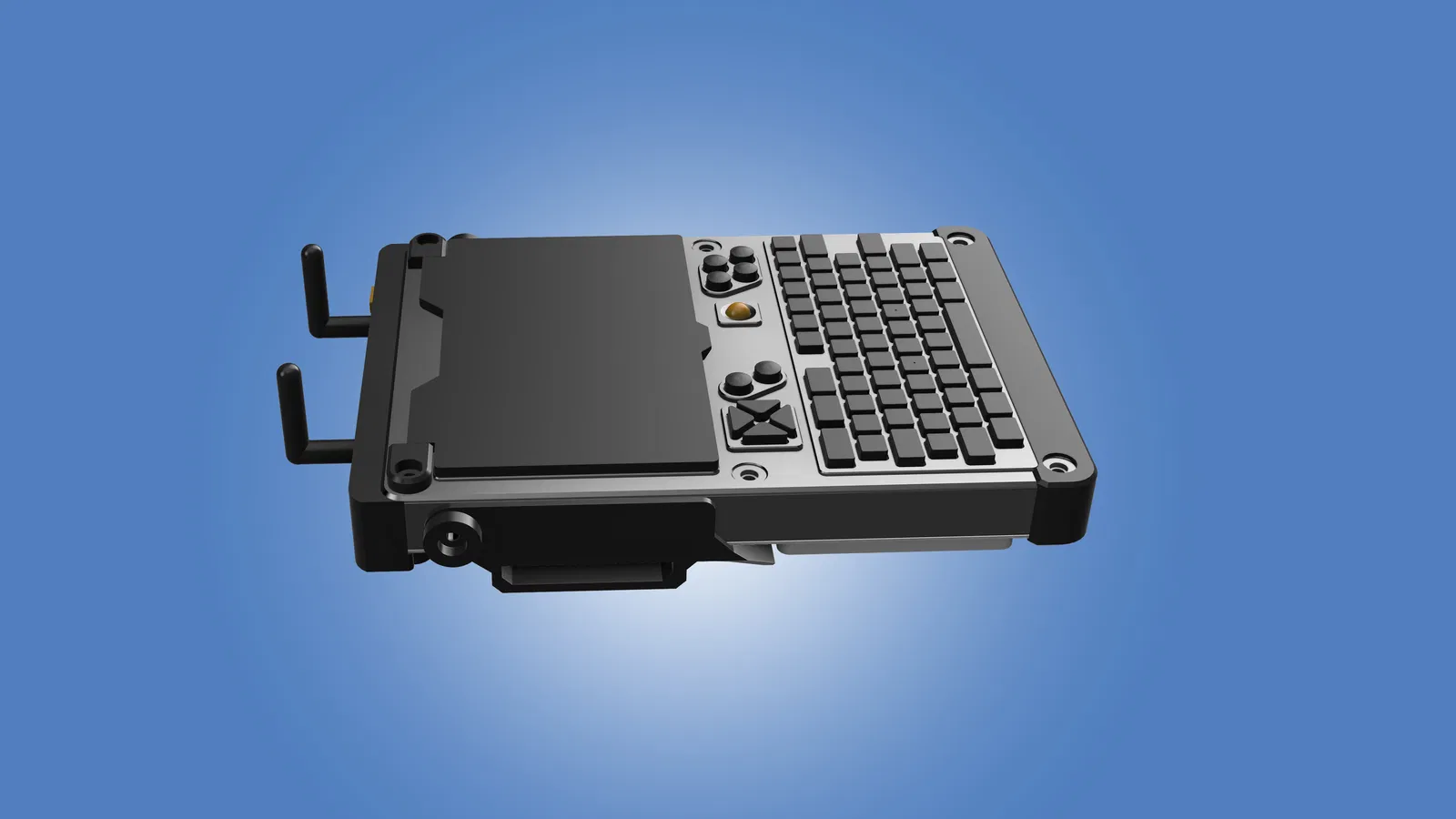

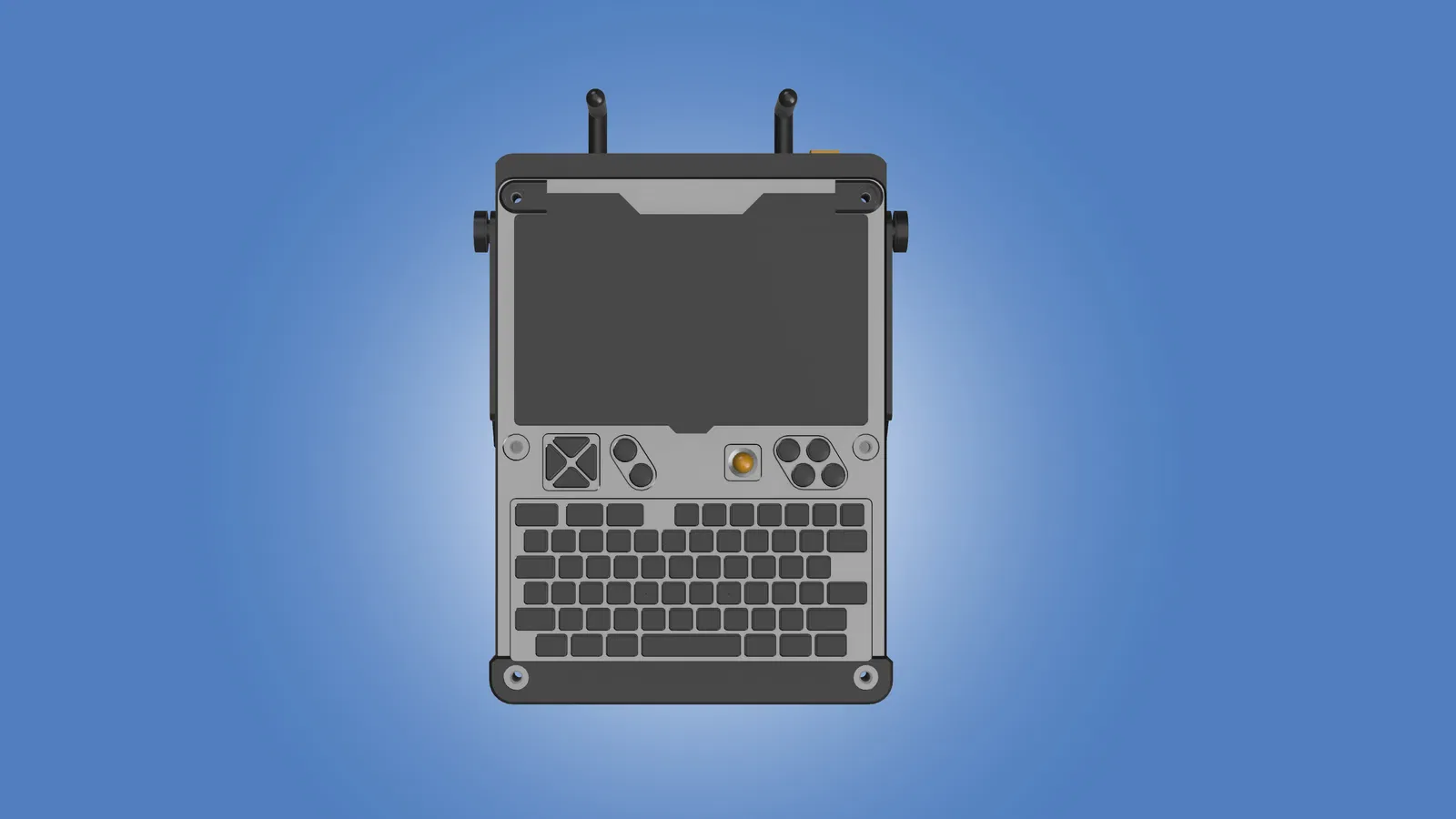

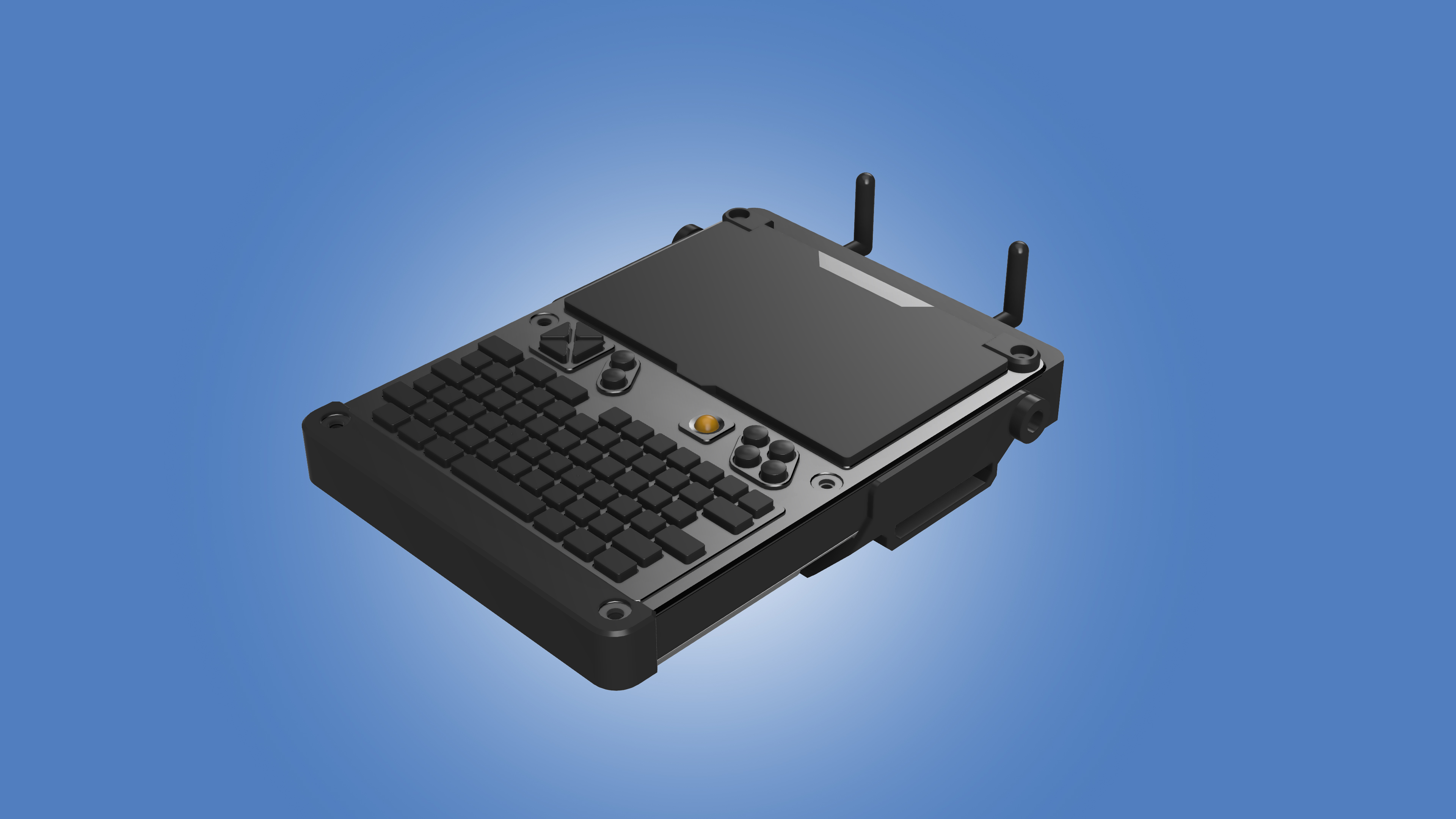

Đây là bộ giáp bảo vệ nhẹ mà mình đã thiết kế cho Clockwork Pi uConsole của mình. Vỏ máy này là một nỗ lực để tăng cường độ bền và khả năng mở rộng, đồng thời cố gắng giữ được sự nhỏ gọn và tính di động của thiết bị.

Thiết kế bao gồm nhiều yếu tố chức năng:

• Khoang chứa anten: Một không gian riêng để chứa hai anten ngoài, và đủ không gian để chứa hai anten GPS, giữ cho chúng an toàn và tích hợp với hình dáng tổng thể. (ốc M4*8)
• Nút nguồn kéo dài: Cho phép truy cập nút nguồn qua khoang chứa anten.

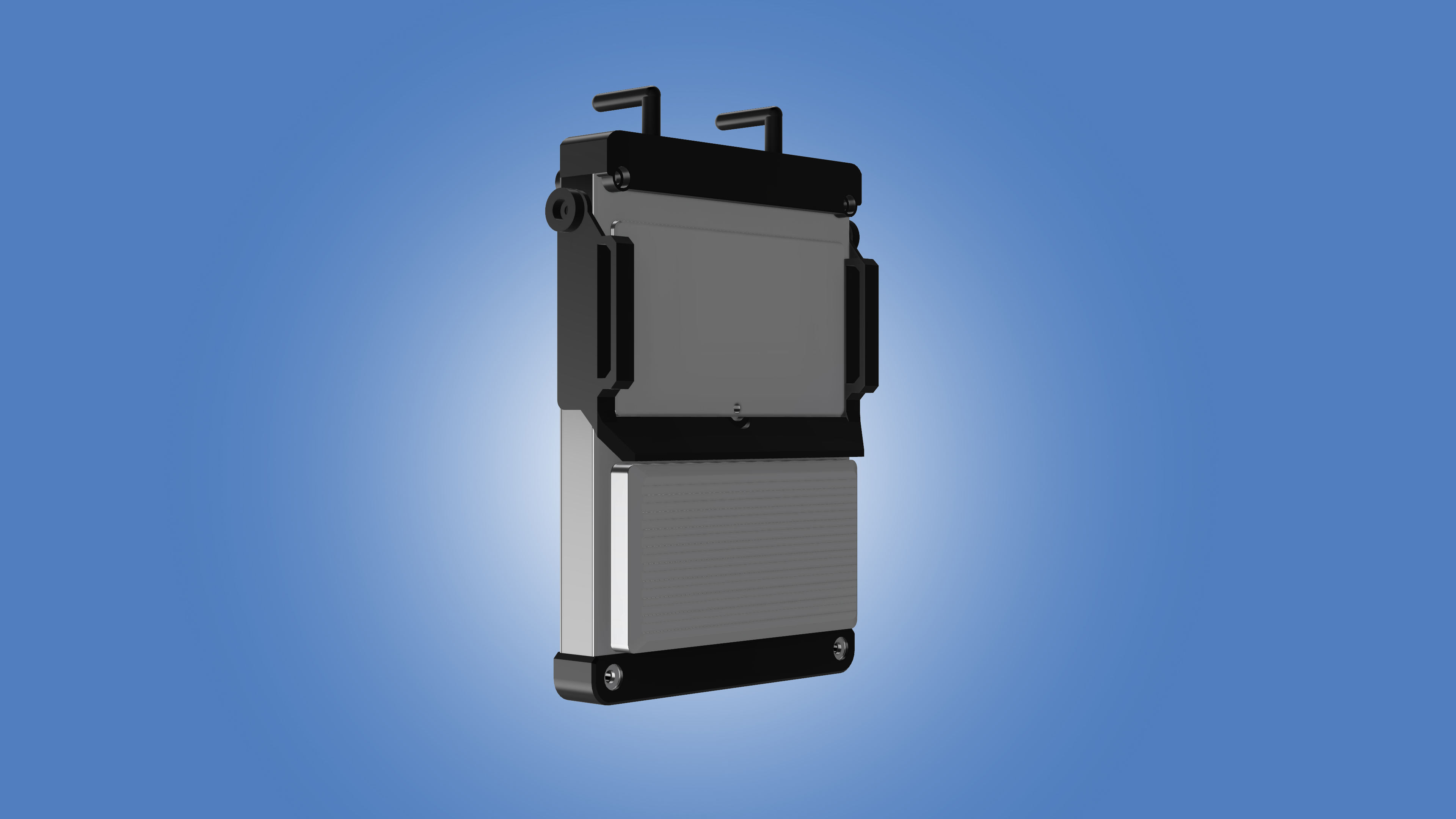

• Chân đế công thái học: Một chân đế tích hợp mang lại vị trí đặt ngón tay thoải mái hơn. Nó cũng cung cấp khả năng bảo vệ thời tiết cho các cổng bên khi đóng.

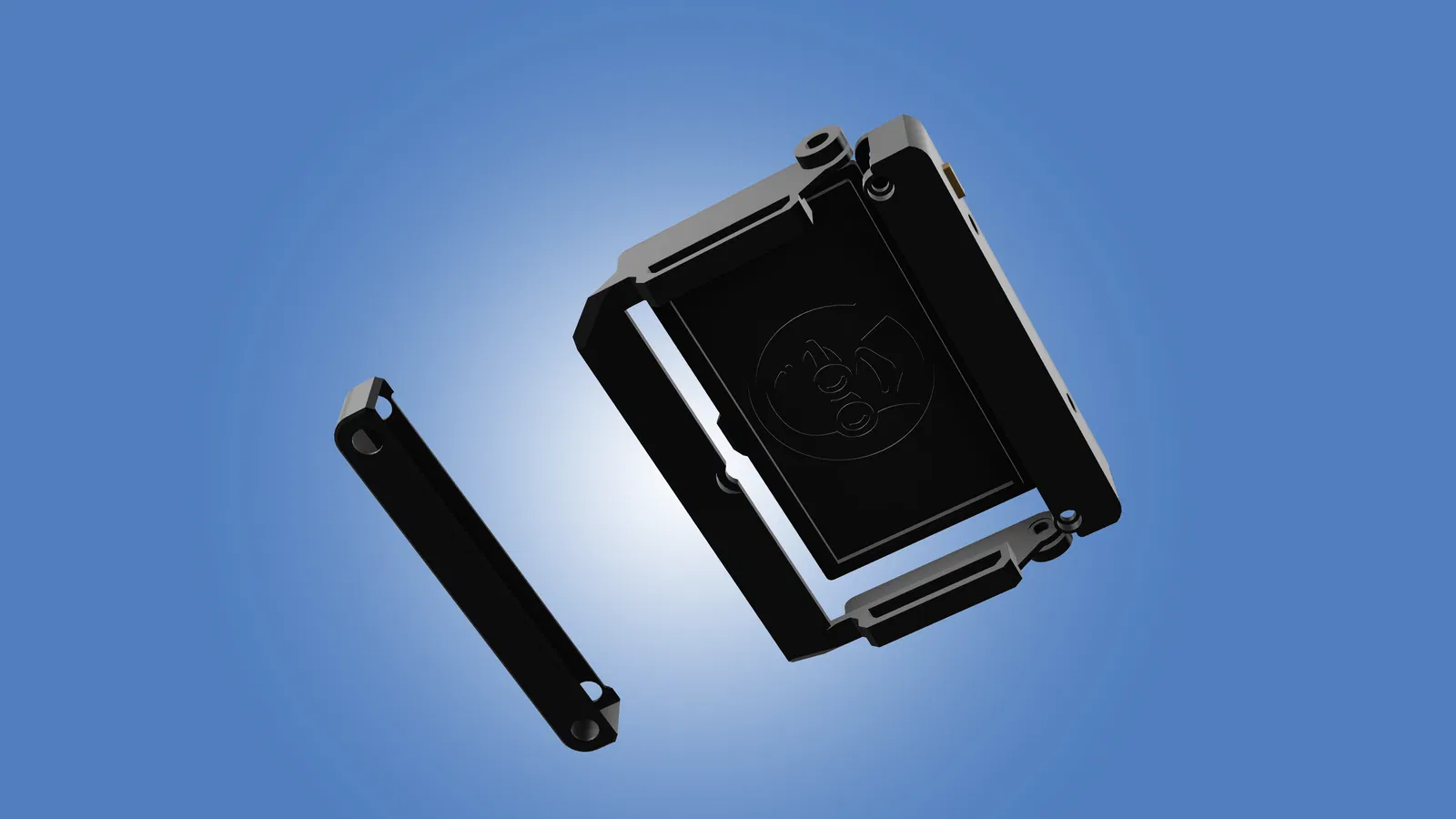

• Nắp bảo vệ màn hình: Một nắp có bản lề có logo Clockwork Pi, được thiết kế để bảo vệ màn hình khỏi trầy xước và va đập khi không sử dụng. (ốc M4*8)

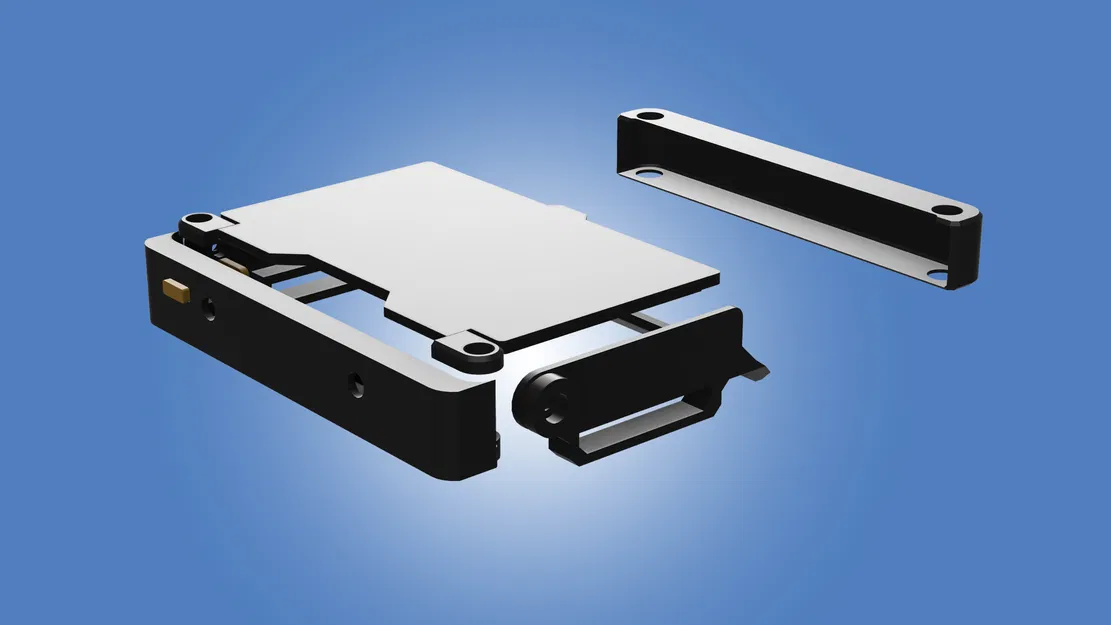

• Bảo vệ góc sốc: Các góc được gia cố mang lại khả năng chống va đập hoặc rơi vô tình tốt hơn.
• Bộ chuyển đổi dây đeo máy ảnh: Cho phép gắn dây đeo máy ảnh để mang theo. (ốc M4*8)

Mình đã lấy cảm hứng từ các thiết kế khác cho nắp và bộ phận chống sốc dưới cùng, nhưng mình đã mô hình hóa chúng từ đầu để phù hợp với nhu cầu và sở thích thiết kế của riêng mình.

Được thiết kế để in 3D và lắp ráp dễ dàng, mặc dù chắc chắn cần có giá đỡ cho một số bộ phận.

Bạn sẽ cần X6 ốc M4*8.

Cài đặt in của mình:

• PETG CF
• Chiều cao lớp .20mm
• 4 vách
• 15% vật liệu độn
• Giá đỡ BẬT
