Protogen MK2 NEO (V0.3) - M16 x Snowkat

CHỈNH SỬA: Đã chuyển vĩnh viễn sang Makerworld.

Link:

https://makerworld.com/en/models/532905-protogen-mk2-neo-v0-3-m16-x-snowkat

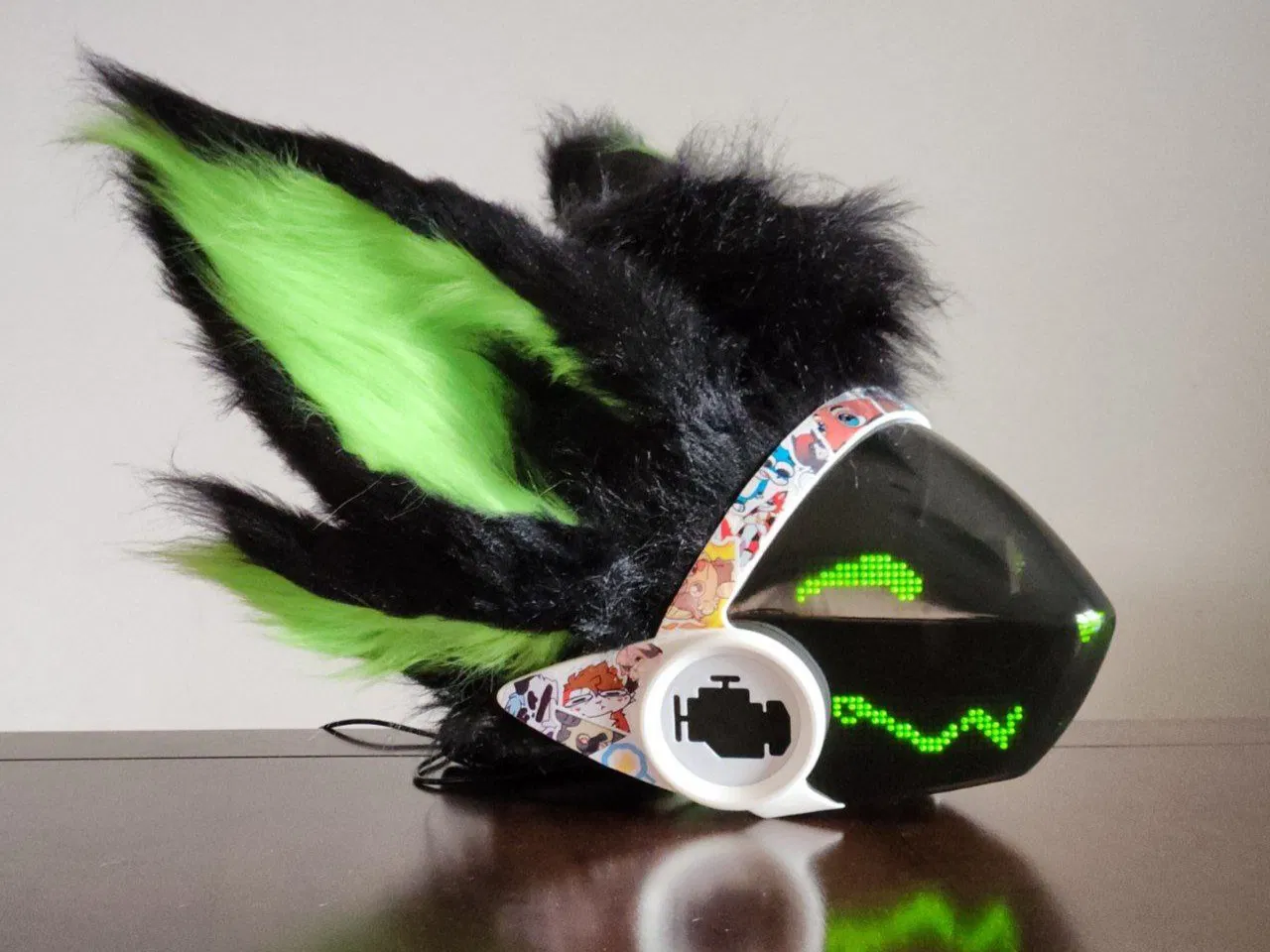

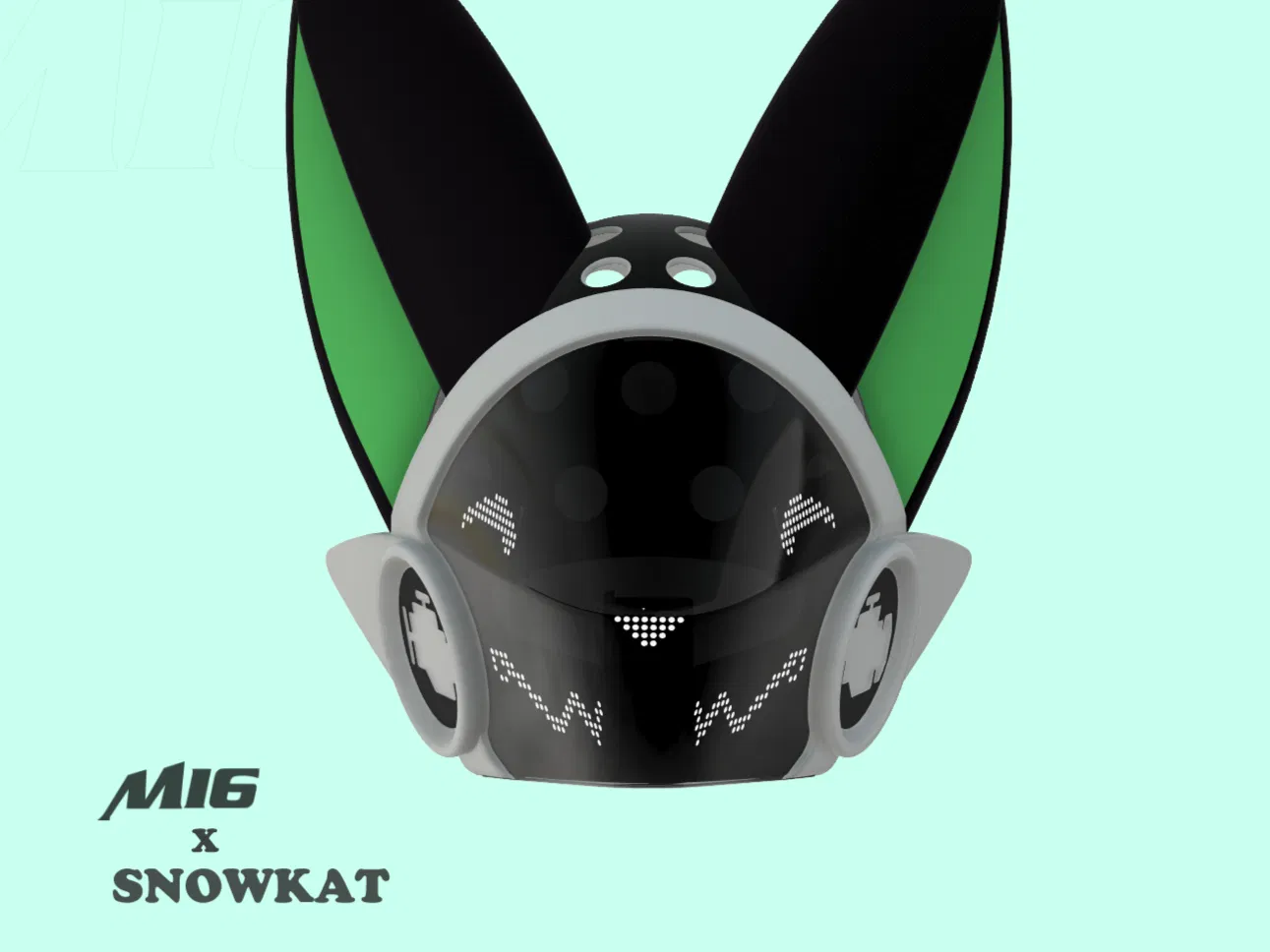

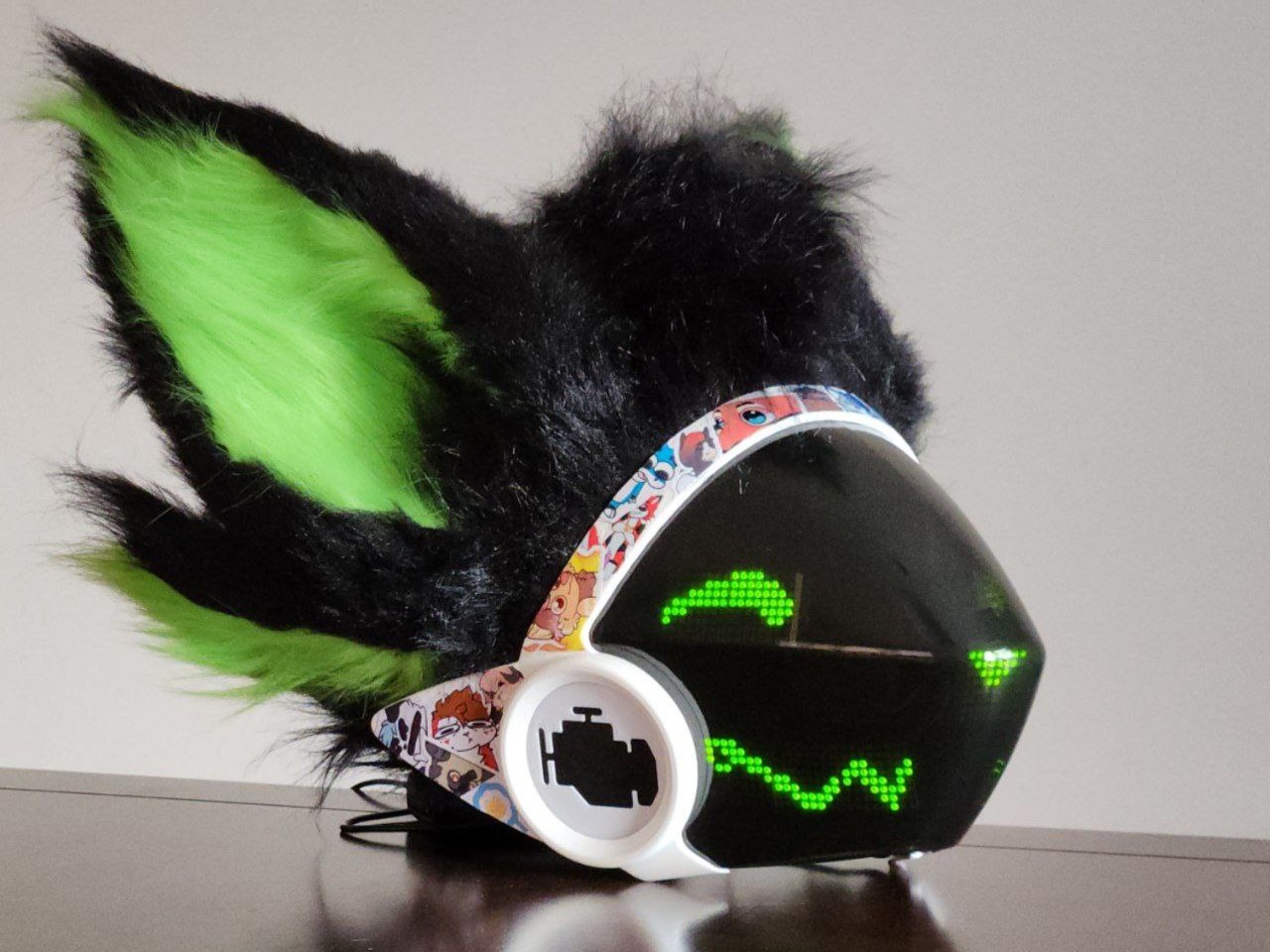

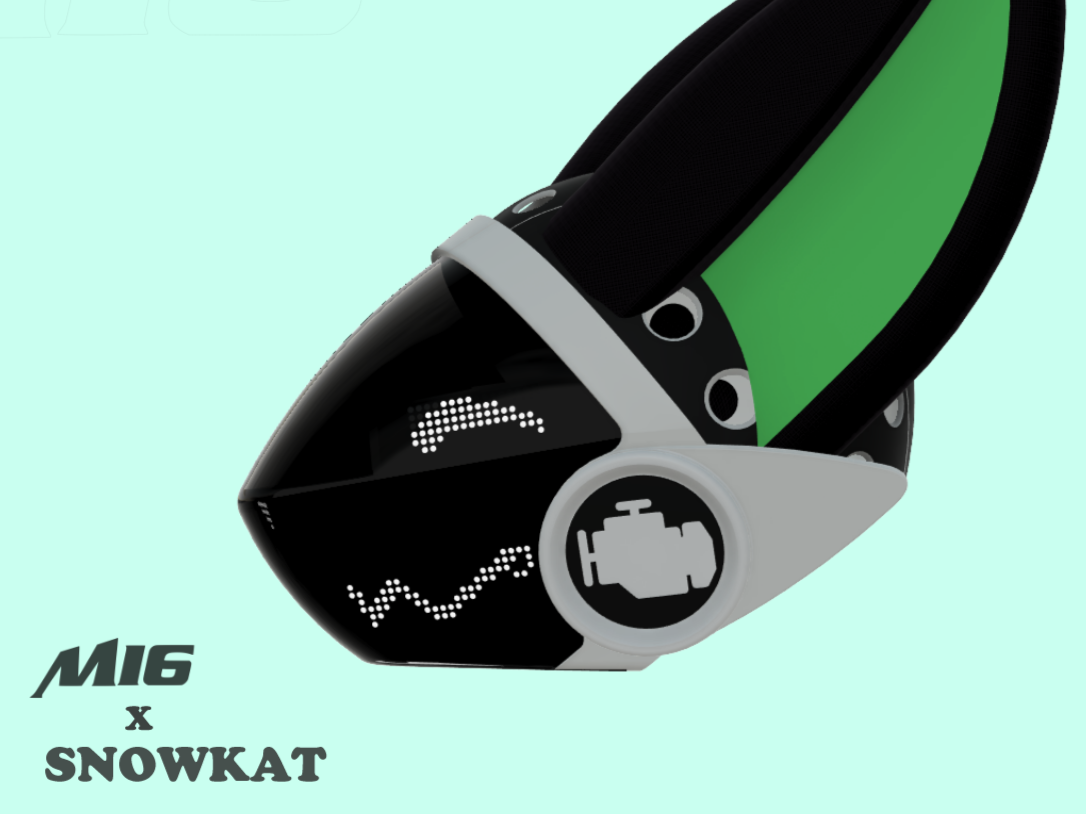

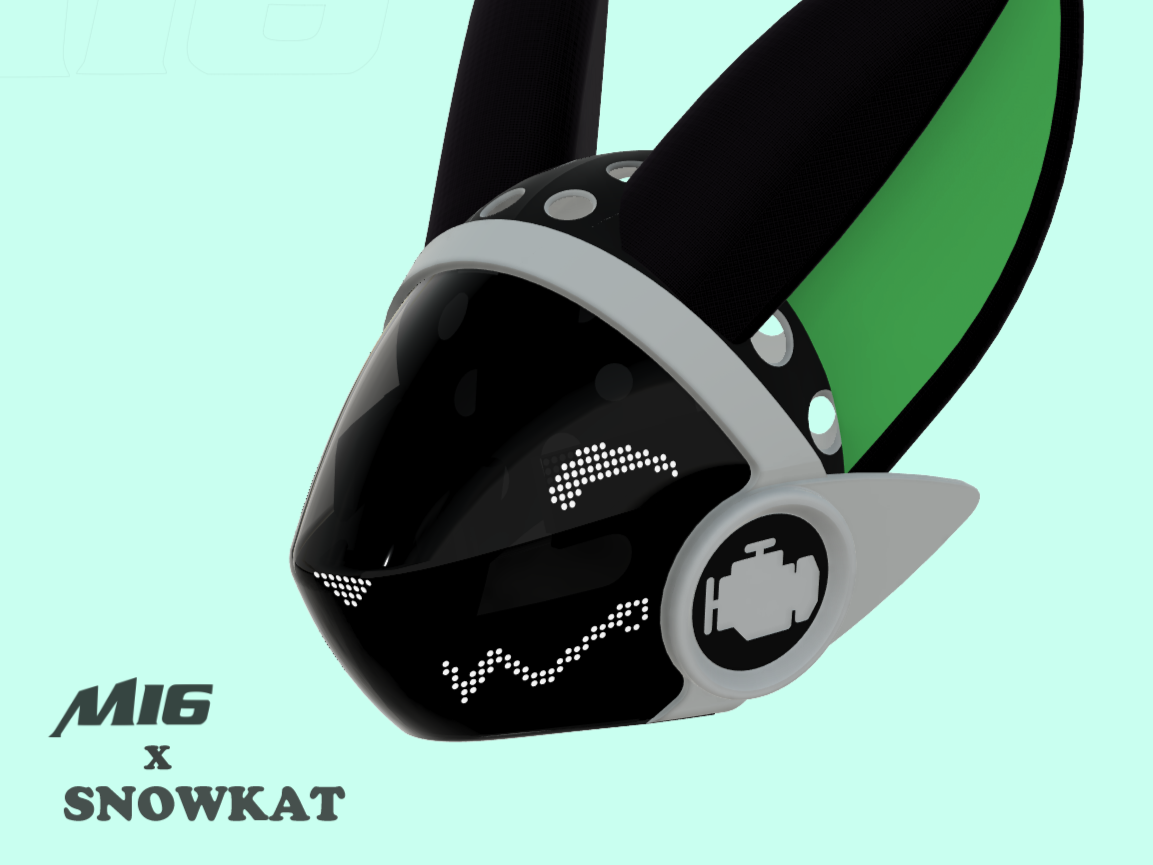

Đây là bản làm lại của Protogen MK2 gốc từ M16 Studios!

Mọi lời khen cho các mẫu gốc đều thuộc về M16 Studios. Tôi chỉ sửa đổi chúng để dễ sử dụng và lắp ráp hơn!

Những thay đổi chính là:

• Thêm không gian đầu & dễ lắp hơn
• Rất nhiều lỗ thông gió thụ động được thêm vào cho phần đế
• Khung trước được thiết kế lại hoàn toàn để lắp ma trận dễ dàng!
• Khung trước giờ đây gắn quạt thổi 4020 để luồng không khí tốt hơn
• Mẫu lỗ vít tốt hơn để nối khung trước với đế & tai
• Dung sai chặt hơn để cố định visors chắc chắn hơn
• Thêm đế 2 mảnh cho những ai có máy in lớn hơn
• Tạo khung trước NEO để lắp vào phiên bản M16 gốc

Phiên bản 0.3 (10/01/2025) - Làm lại khung trước & Sửa lỗi

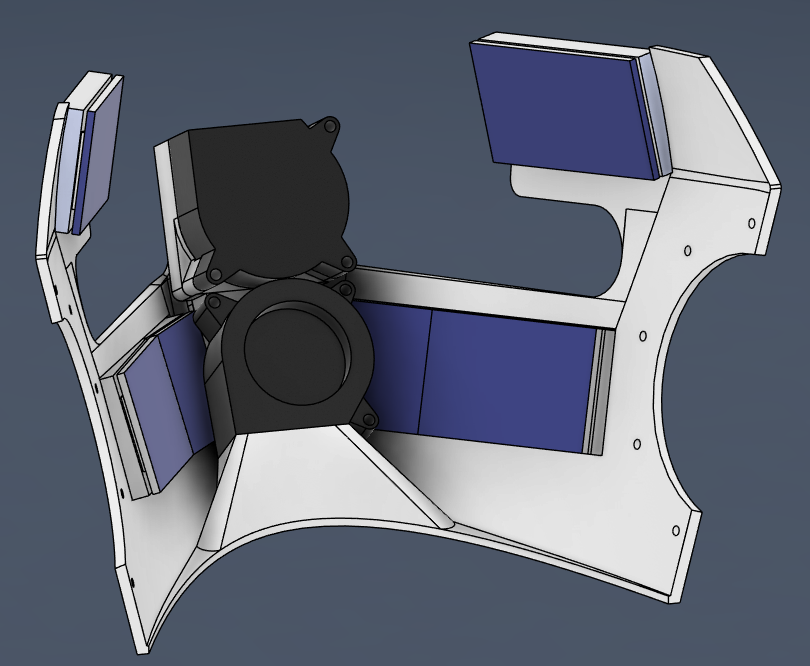

Khung trước lại được sửa đổi. Thay đổi như sau:

• Khu vực ống dẫn được tăng thêm nữa.
• Hình dạng ống dẫn được đơn giản hóa để luồng không khí ít bị rối loạn hơn.

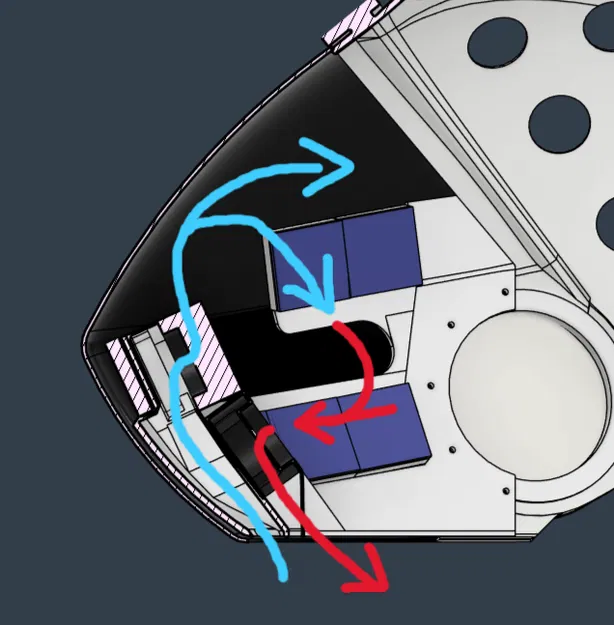

• Thêm quạt thoát thứ hai để loại bỏ không khí đã qua sử dụng bên trong đầu. (chỉ riêng thay đổi này đã cải thiện thông gió đến mức bạn sẽ không đổ mồ hôi khi đội đầu)

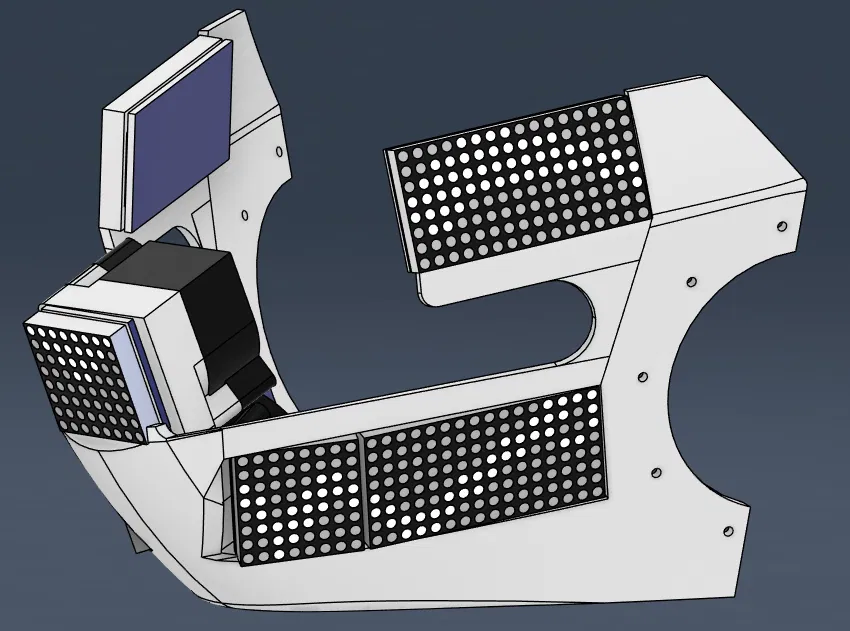

• Các lỗ ma trận đã được thiết kế lại. Phiên bản trước có giá đỡ miệng phẳng khiến không gian bên trong đầu quá nhỏ để thêm bất kỳ quạt hoặc ống dẫn lớn nào, vì vậy chúng tôi quay lại bề mặt cong từ V0.1, với một số thay đổi lớn để ngăn khung bị nhô ra trước các ma trận.
• Phần đáy phẳng đã bị loại bỏ để cho phép luồng không khí tự nhiên hơn và nhường chỗ cho các ống dẫn vào và thoát mới.
• Cả hai quạt đều nên là quạt thổi 4020 (radial). Bạn có thể cắt các giá đỡ nhỏ cho quạt trên (intake) và sử dụng quạt 4020 hướng trục (axial), nhưng tôi chưa thử cách đó hoạt động thế nào. Tôi đoán nó có thể làm khô mắt bạn nếu nó thổi trực tiếp vào mắt, do đó tôi vẫn giữ quạt hướng tâm (radial) hướng về phía visors.

Lưu ý rằng quạt thoát và ống dẫn mới làm giảm thêm không gian cho đầu và cằm của bạn!

Mẫu này dành cho những người có đầu tương đối nhỏ (đường kính dưới 61 cm, hoặc kích thước lên đến XL trong hầu hết các mũ bảo hiểm).

Sửa lỗi mô hình:

• Đế 3 mảnh đã được xuất trước khi sửa đổi các lỗ vít cho khung trước kiểu Neo, vì vậy các lỗ sẽ không khớp. Lỗi này đã được sửa và giờ đây 5 lỗ vít sẽ khớp như dự định. (Xin lỗi những ai đã in nó!)
• Sửa lỗi giá đỡ mắt và ma trận va chạm vào visors.

Nếu bạn đã in mẫu với các lỗ vít đặt sai vị trí, bạn vẫn có thể làm các lỗ trên khung trước của mình hơi bầu dục về phía trung tâm của lỗ má, để bạn không cần phải in lại đế.

Ma trận miệng nên được cắt, nghiêng và hàn lại. Điều này là do hình dạng nghiêng của khuôn mặt.

Bạn có thể để chúng thẳng, nhưng bạn có thể gặp một số vấn đề với việc chúng làm xước visors hoặc các vấn đề về lắp ráp (ma trận có thể nhô ra phía sau khung trước và gây lóa bên trong visors).

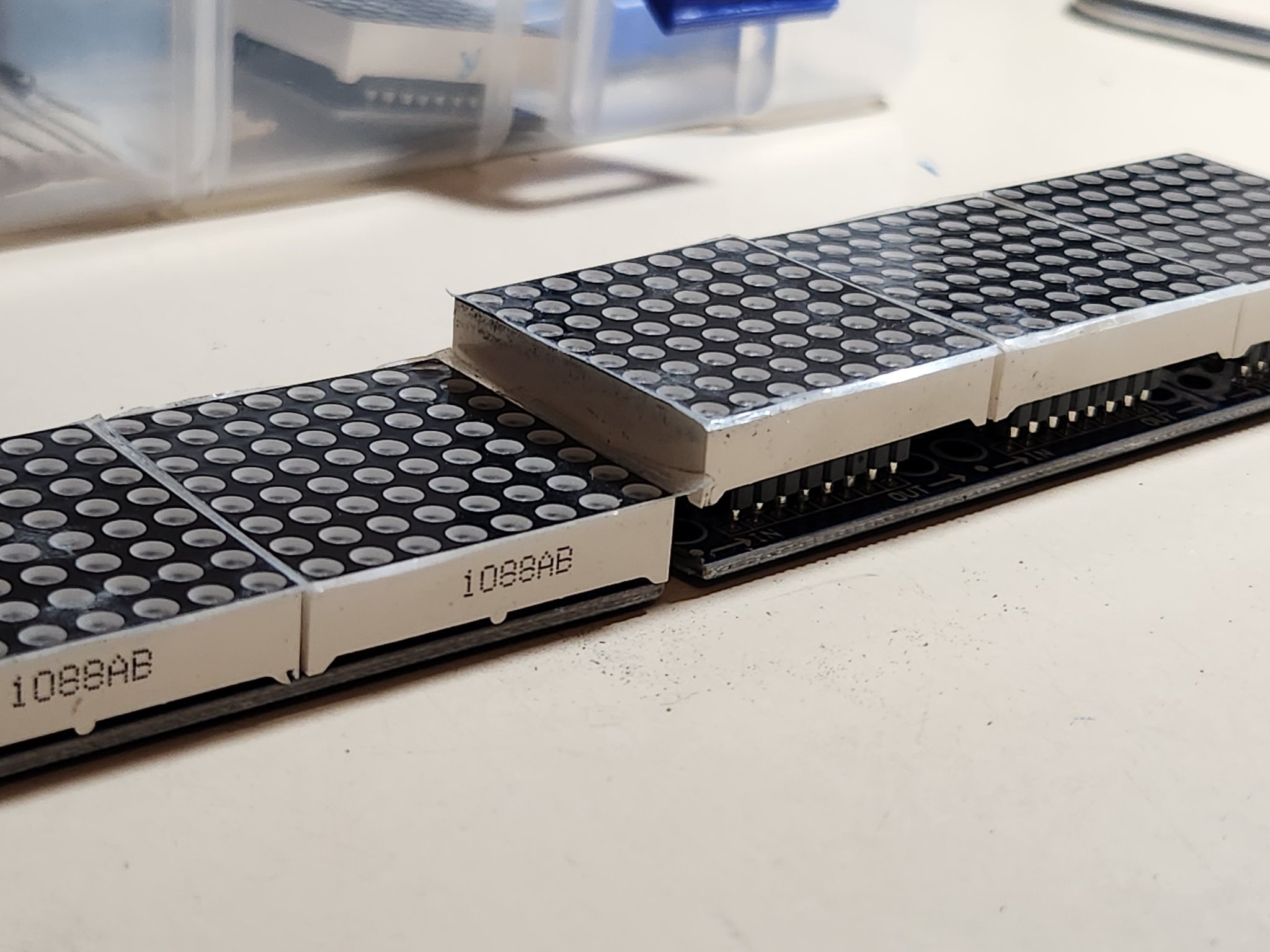

Bạn nên cố gắng giảm tối đa độ dày của ma trận. Điều này có nghĩa là loại bỏ tất cả các chân cắm cái khỏi chúng và hàn trực tiếp các bảng LED lên PCB. Điều này sẽ giảm đáng kể kích thước của chúng và giúp chúng dễ lắp ráp hơn.

Ngoài ra, bạn có thể chỉ cần cắt vài milimet khỏi các chân cắm của bảng và không làm gì với các chân cắm cái của PCB. Xem hình đính kèm để biết ví dụ.

Phiên bản này đánh dấu sự kết thúc của các bản cập nhật phát hành công khai cho MK2 Neo.

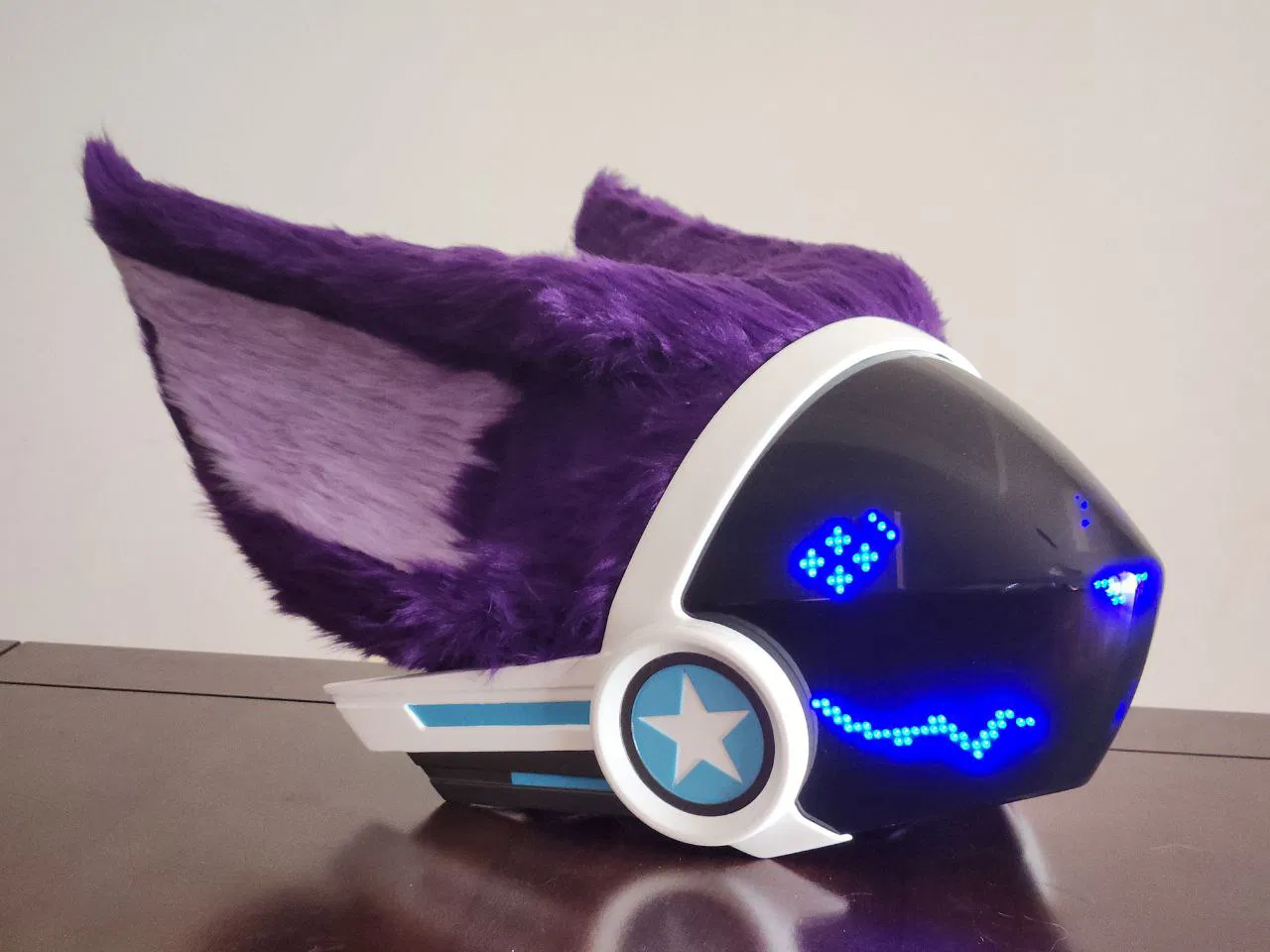

Với những sửa lỗi này, mô hình giờ đây là một mẫu đầu protogen rất chắc chắn và thực tế. Thông gió tốt nhất có thể!

Ngoài việc sửa lỗi, tất cả các bổ sung hoặc thiết kế lại trong tương lai của mô hình này sẽ được lưu trữ trên Gumroad hoặc một dịch vụ tương tự.

Điều tương tự cũng áp dụng cho bất kỳ mô hình nào tôi tạo trong tương lai.

Phiên bản 0.2 - Làm lại ống dẫn khí & giá đỡ khung trước

Khung trước đã được sửa đổi để cho phép nhiều không khí vào hơn.

Diện tích ống dẫn được tăng hơn 200% ở một số khu vực.

Khung trước trước đây có thông gió rất kém. Tôi xin lỗi những người có thể đã in nó vì sơ suất này.

Đây vẫn chưa phải là phiên bản cuối cùng, vì cần thêm luồng không khí. Nhưng cần nhiều hơn là chỉ một ống dẫn lớn hơn. Tôi cần phải thực hiện những thay đổi triệt để.

Bạn sẽ nhận thấy giờ đây có 2 kiểu giá đỡ cho quạt. 4020 hướng tâm (radial) và hướng trục (axial).

Cá nhân tôi sử dụng quạt hướng tâm, vì tôi cảm thấy nó hoạt động tốt hơn khi hút không khí qua một khu vực bị hạn chế.

Bạn có thể thử nghiệm với quạt hướng trục.

Tôi đánh giá cao mọi phản hồi về vấn đề này!

Phiên bản 0.1 - Phát hành ban đầu

Các mô hình vừa ra lò!

Mọi thứ đã được in thử và in ổn, nhưng chưa lắp ráp.

Việc lắp visors với mẫu lỗ vít mới có thể là một công việc khó khăn, vì nó có ít biên độ sai số hơn một chút.

Hướng dẫn in tốt hơn sẽ sớm có, nhưng hiện tại:

• PETG được khuyến nghị cho mọi bộ phận. Ít nhất là cho khung trước.

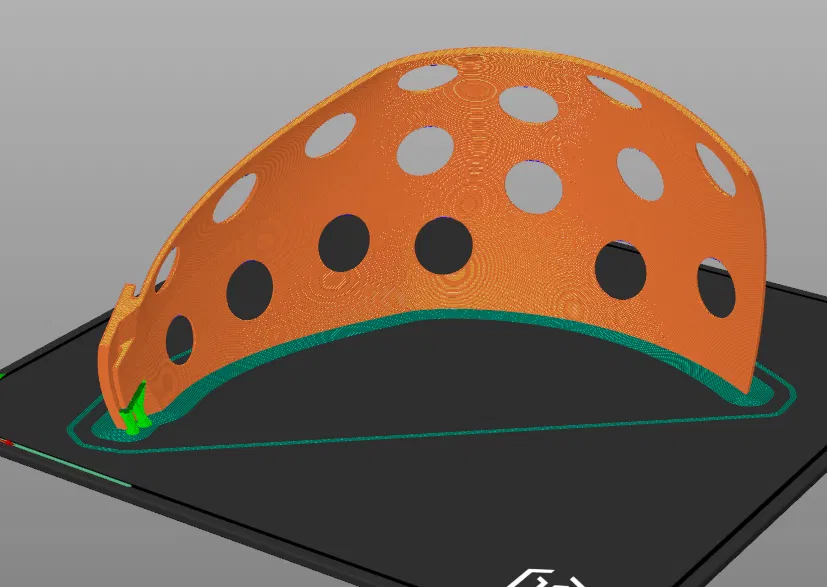

• Đối với các đế: SỬ DỤNG BRIM DÀY (5 đến 10 mm)

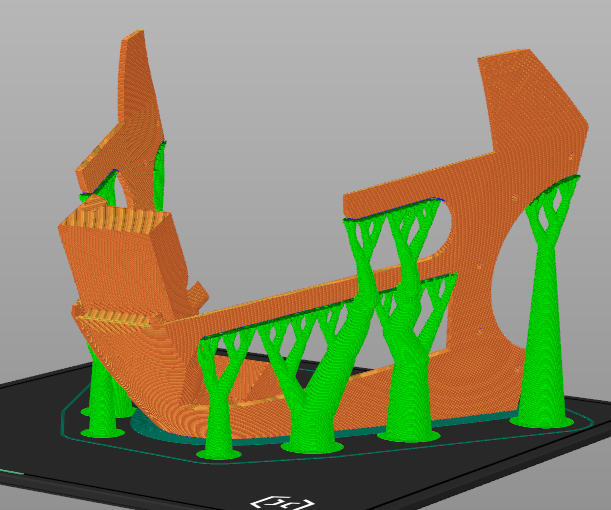

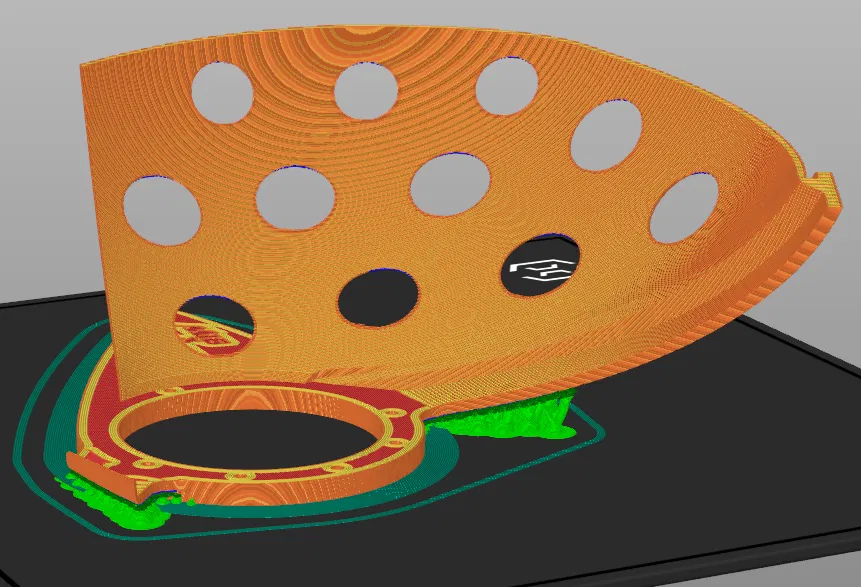

• Sử dụng giá đỡ dạng sơn (paint-on supports) khi cần thiết (khuyến nghị giá đỡ dạng cây cho khung trước)
• In với nhiều lớp vỏ (perimeters). Khung trước & mũ bảo hiểm phải đặc ở những phần mỏng!
• Chỉ in VISOR BUCK nếu bạn có kế hoạch hút chân không tạo visors. Một lần nữa, PETG là bắt buộc ở đây.
• Khuyến nghị sử dụng bút 3D để nối các bộ phận đế lại với nhau

Đối với phần điện tử, tôi khuyên bạn nên làm theo bản dựng của NCPlyn trên GitHub! https://github.com/NCPlyn/ProtogenHelmet-ESP32

Để có bản dựng dễ nhất, hãy lấy ma trận LED MAX7219 và ESP32 có khả năng Wi-Fi.

Chúc bạn beeping vui vẻ!

Nếu bạn thích tác phẩm của tôi, hãy cân nhắc ủng hộ tôi trên Ko-fi! https://ko-fi.com/arkoss

Ngoài ra, nếu bạn muốn một phiên bản sửa đổi của đế này (vây, chi tiết khác, v.v.) bạn có thể liên hệ với tôi trên Telegram tại https://t.me/ProtoArk và chúng ta có thể làm việc gì đó!
