Súng Cao Su - Năm Viên, Bán Tự Động

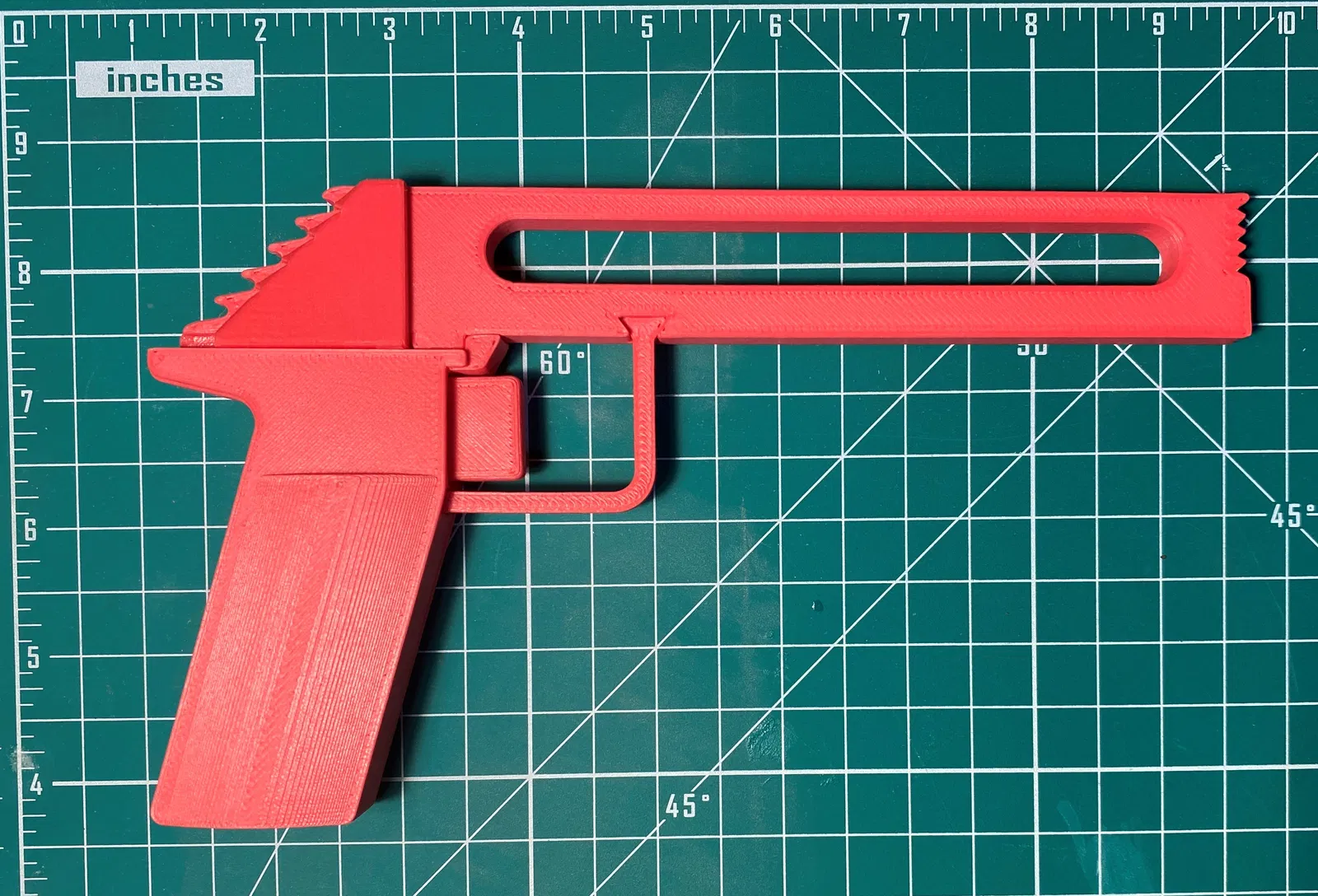

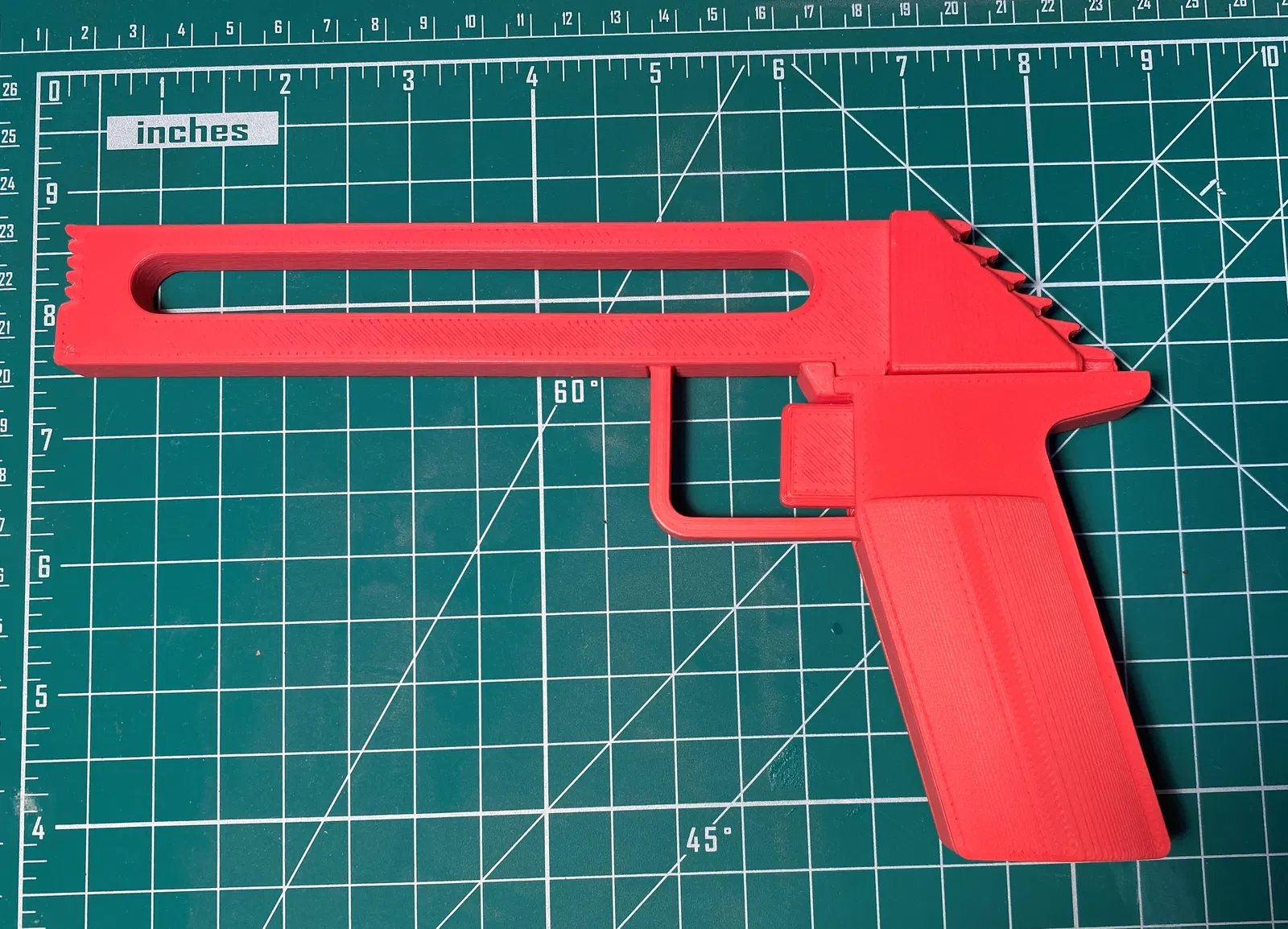

Thiết kế này lấy cảm hứng từ cơ chế được sử dụng trong của EJTH, mặc dù mô hình này là một thiết kế gốc và có lẽ sẽ không được coi là một bản phối lại. Tập tin .3MF được tải lên chứa tám bộ phận cần thiết để in một khẩu súng hoàn chỉnh. Chúng được gắn kết bằng keo CA và - bùm! Bạn có năm phát bắn cao su bán tự động. Khẩu súng được thiết kế để sử dụng một số dây thun #18 mà tôi có, nhưng tôi cũng đã tải lên tệp Fusion 360 để bạn có thể điều chỉnh độ dài 'nòng' (xem Thông số người dùng) cho bất kỳ loại dây thun nào bạn có sẵn. Hướng dẫn lắp ráp: 1. Đặt bộ phận trượt lên 'nòng' của súng, theo hướng như trong ảnh trên. 2. Thêm một ít keo CA vào hai khu vực mà khung tay cầm khớp với thân nòng, đảm bảo keo CA không dính vào bộ phận trượt. Ép nòng và khung tay cầm vào nhau, đảm bảo bộ phận trượt vẫn nằm trong rãnh của nó. 3. Đặt nút cò qua khe cắt trên khung tay cầm, lưu ý cách nó khớp với bộ phận trượt. Phần này hơi khó - thêm một ít keo CA vào chỗ cò nối với các prongs trên bộ phận trượt, và ép cò vào vị trí. Nó chỉ cần nằm sâu vài mm. 4. Đảm bảo cơ chế trượt tới và lui. 5. Trượt lò xo in vào khe cắt trong khung tay cầm, dùng một ít keo CA. Phần trên của lò xo sẽ đẩy cò về phía trước. 6. Đẩy bộ phận bảo vệ cò vào vị trí. 7. Gắn cả hai nắp che tay cầm vào khung tay cầm bằng keo CA. Tập tin .3MF được thiết lập để in PLA trên máy Prusa MK3s của tôi, hãy điều chỉnh nếu cần thiết cho cấu hình của bạn. Cần có bộ phận hỗ trợ ở hai vị trí nhỏ, trên phần nhô ra của nòng và trong lỗ cho cò trên khung tay cầm. Tất cả các cài đặt in khác như tiêu chuẩn, bạn có thể muốn bật tính năng đánh bóng (ironing) để tăng tính thẩm mỹ.
