Rack Module 10 inch

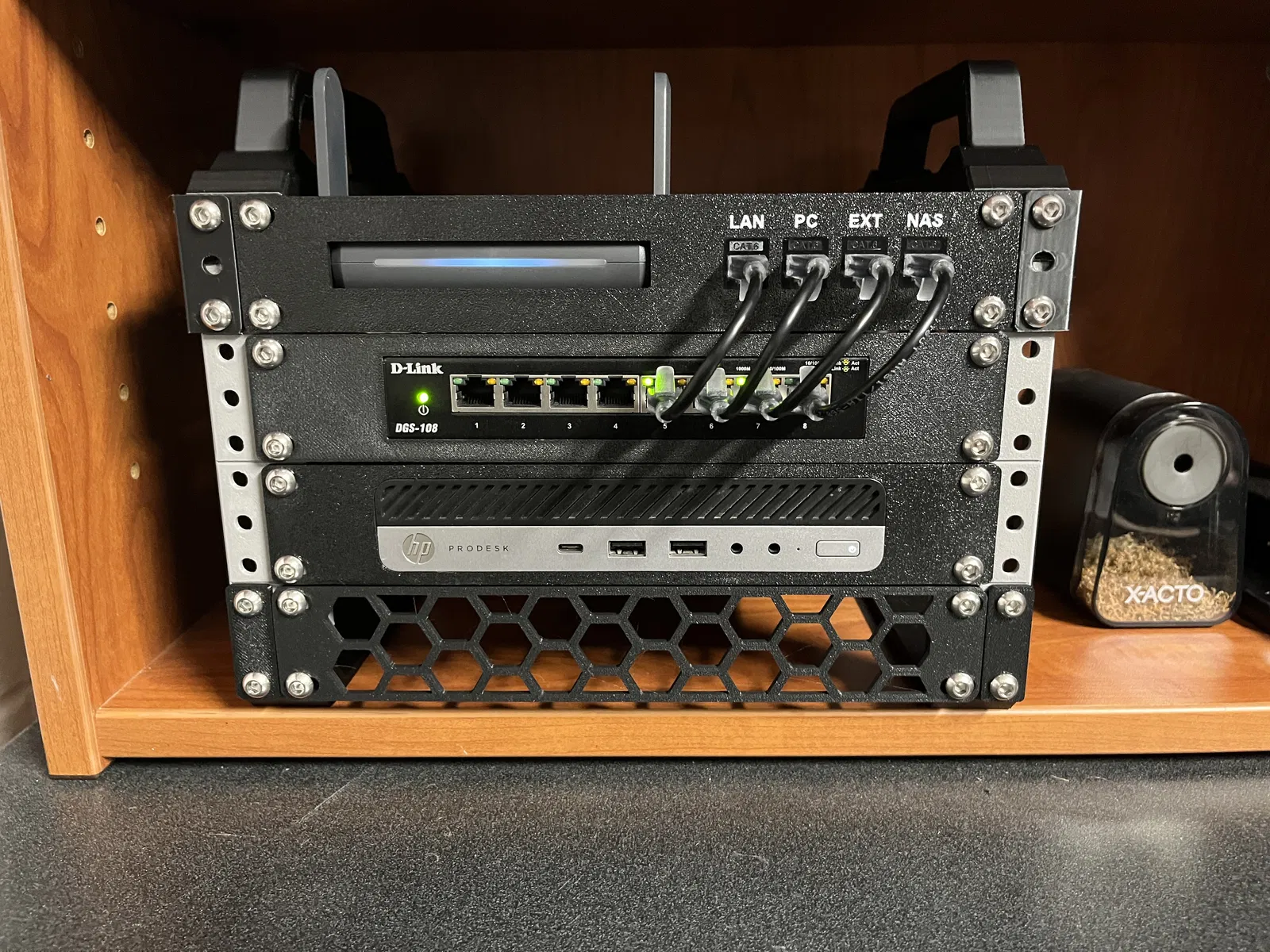

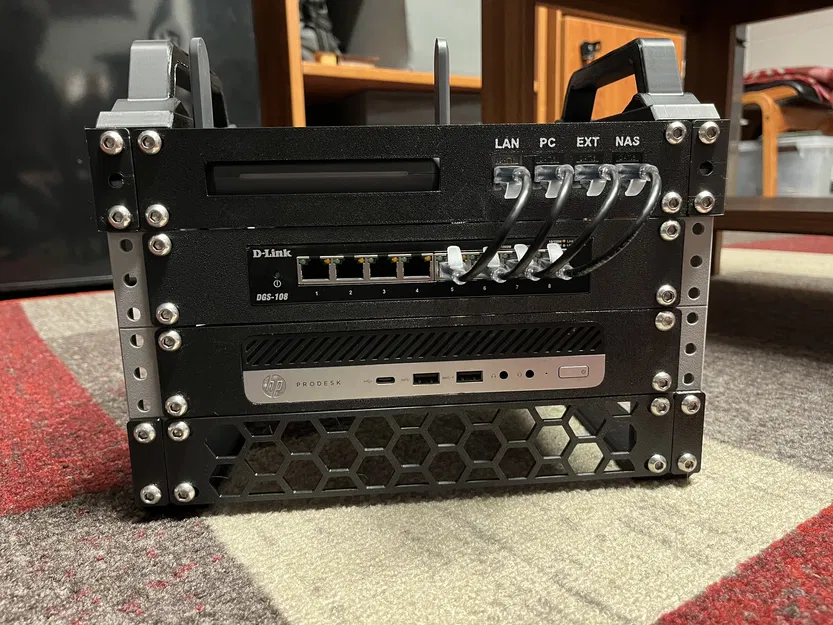

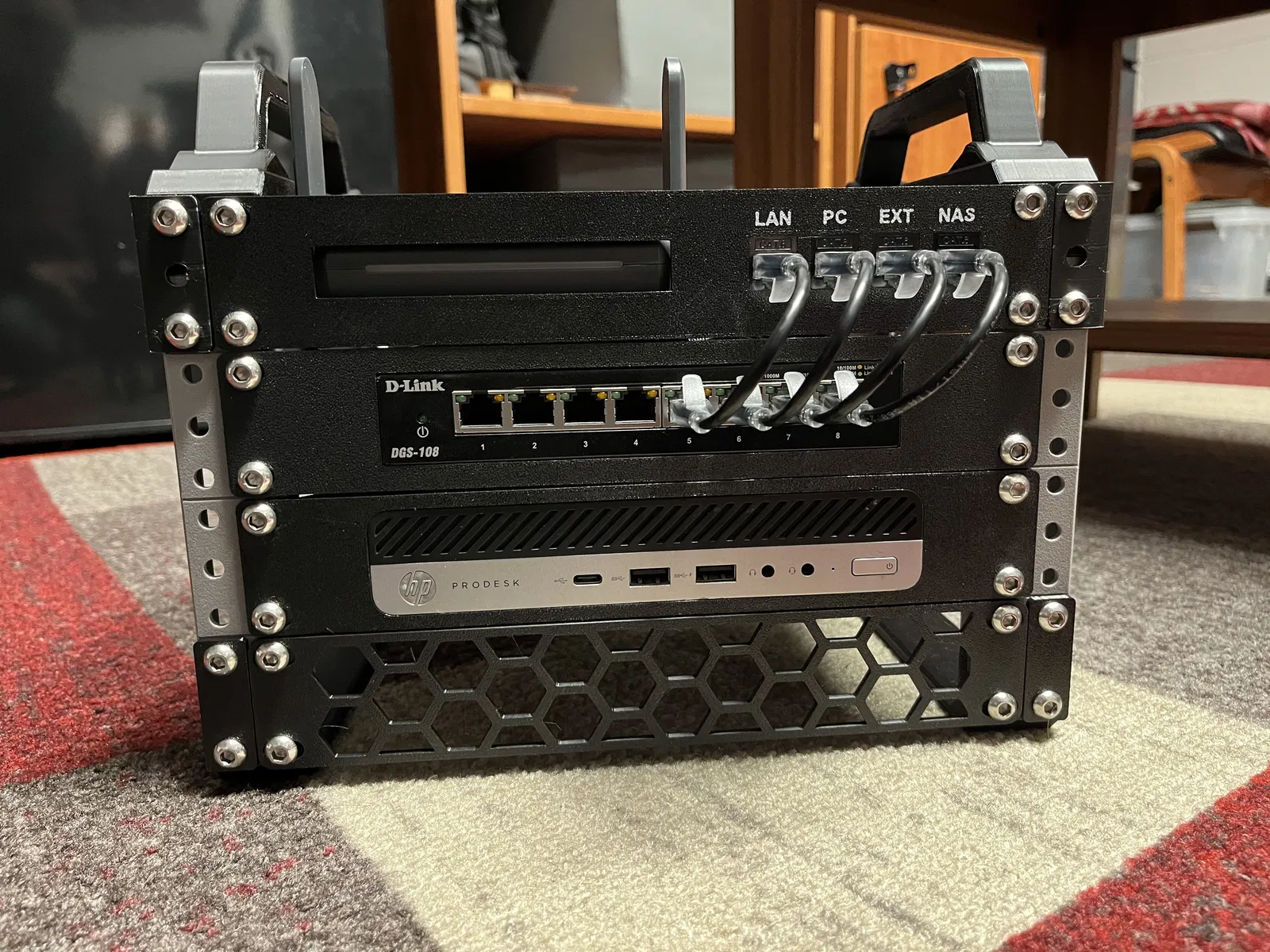

Đây là chiếc rack module tùy chỉnh của tôi, làm cho Homelab 10" của mình. Bạn có thể đọc thêm về nó tại đây: https://www.reddit.com/r/homelab/comments/1idbyfn/my_new_mini_rack/

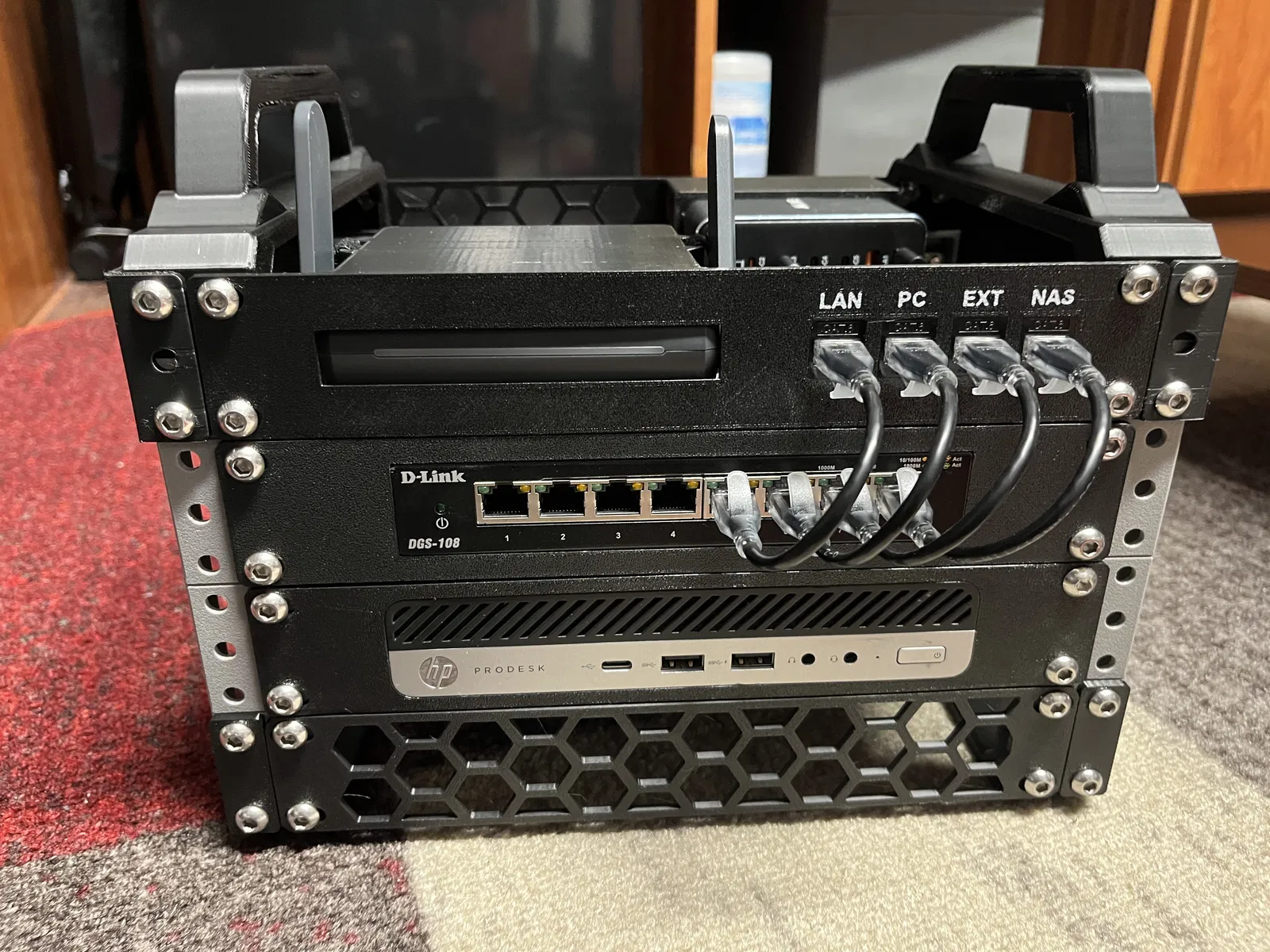

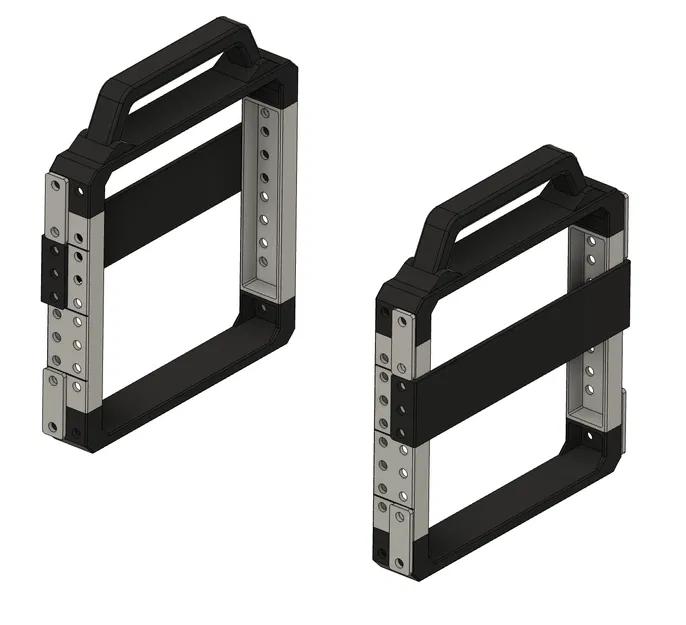

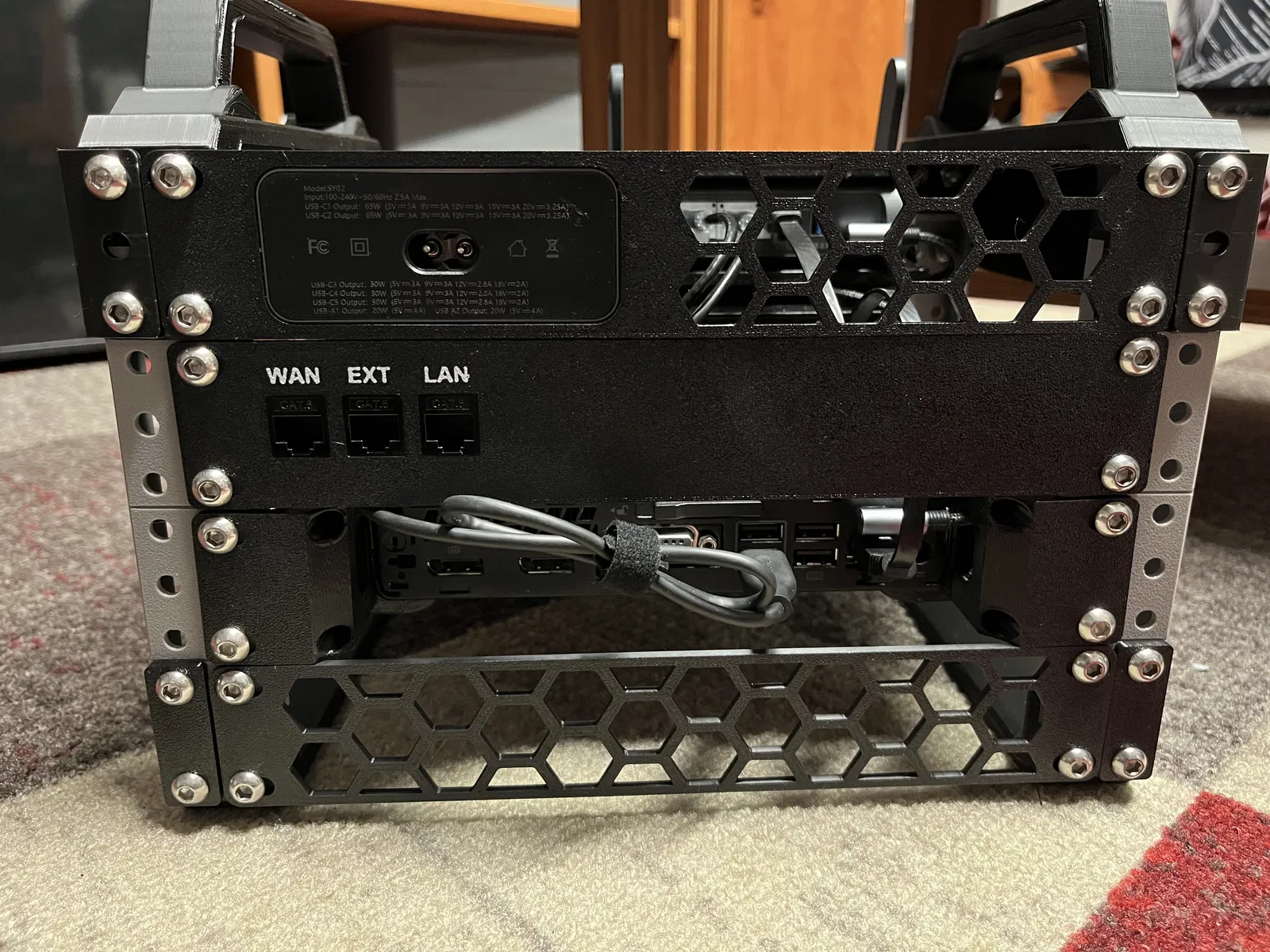

Để lắp ráp, rack sử dụng các bu lông M6x12mm đầu bằng tiêu chuẩn và đai ốc vuông M6. Xem hình CAD để biết cấu hình lắp ráp. Rack này dựa vào các bộ phận của rack 10" để giữ 2 bên lại với nhau. Để kết nối các trụ rack với các bộ phận khác, hãy sử dụng các tấm gusset được cung cấp.

Liên kết phần cứng:

• Bu lông M6x12
  • Amazon: https://www.amazon.com/dp/B012TI4O9S
  • McMaster Carr: https://www.mcmaster.com/92095A226
• Đai ốc vuông M6
  • Amazon: https://www.amazon.com/dp/B09WSJ6PDX
  • McMaster Carr: https://www.mcmaster.com/96887A319

Rack được thiết kế theo cách cho phép bạn tùy chỉnh kích thước rack theo ý muốn với các thanh ray module có độ dài khác nhau. Bạn có thể mở rộng rack cao tùy thích (có thể sẽ không ổn định) bằng cách sử dụng các tấm gusset kết nối.

Nguồn cảm hứng cho dự án này đến từ Bài đăng Reddit của MRP

Cập nhật dự án

• 24/03/2025 - Thêm tùy chọn chân cao hơn
  • Tôi cần lắp quạt dưới đáy rack để làm mát ổ cứng nên cần chân cao hơn để phù hợp.
• 26/02/2025 - Trụ Rack Tham số v2
  • Tệp Fusion 360 gốc cho trụ rack tham số còn nhiều điểm cần cải thiện. Nó đòi hỏi nhiều chỉnh sửa thủ công ngay cả sau khi điều chỉnh tham số cần thiết. Tôi đã làm lại tệp và tải lên phiên bản v2 của tệp, xử lý đúng tham số cho bất kỳ số lượng Us nào > 2. Cùng với đó, tôi cũng đã tải lên các trụ rack 2U và 3U theo yêu cầu của @zmarkella_2835288.
• 21/02/2025 - Trụ Rack 6U có rãnh đai ốc
  • Được yêu cầu bởi @DanielWilson_2974971
• 07/02/2025 - Bộ phận mới!
  • Đã thêm mô hình Tay cầm trên cùng không yêu cầu vật liệu hỗ trợ khi in. Bạn có thể in 2 cái, chúng KHÔNG cần phải đảo ngược. Chỉ cần xoay 180 độ khi lắp để giữ đối xứng. Cảm ơn @Slapping_Sec_2920759 về gợi ý!
  • Đã thêm Trụ Rack 4U có rãnh đai ốc tích hợp để giữ đai ốc vuông. Tôi chưa tự mình thử nghiệm điều này (yêu cầu xây dựng lại toàn bộ rack 😅) nhưng tôi sẽ cập nhật nếu cần. Vui lòng bình luận nếu có bất kỳ vấn đề nào.

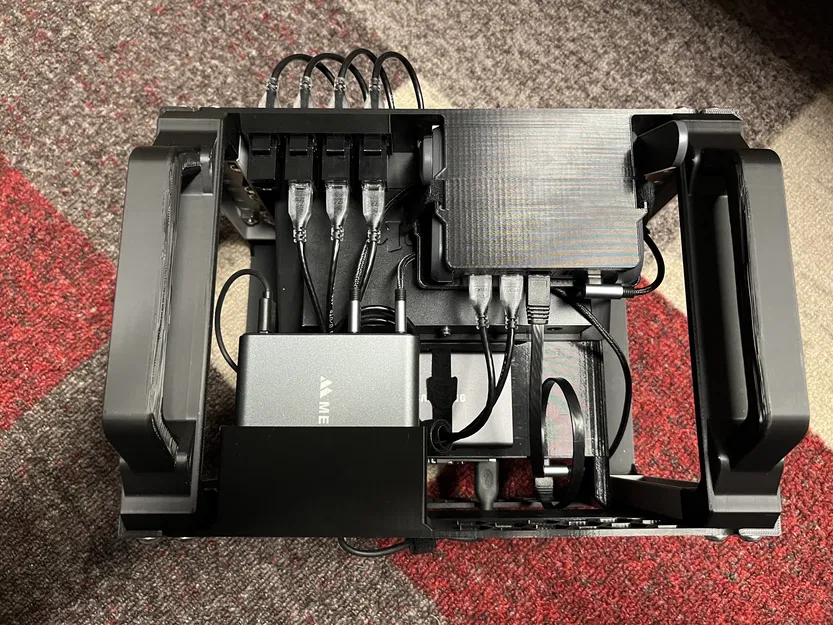

Thiết bị và Linh kiện

• Các mô hình cho Chuyển đổi USB-C cũng được bao gồm ở đây. Các bo mạch kích hoạt PD mà tôi đã sử dụng có thể được tìm thấy tại đây: https://www.amazon.com/gp/product/B0D5QRDLQV. Thêm thông tin về việc chuyển đổi có thể được tìm thấy tại đây: https://www.reddit.com/r/homelab/comments/1idbyfn/comment/m9zwm4z
• Hub sạc USB-C tôi sử dụng: https://www.amazon.com/gp/product/B0BGLTD816
• Giá đỡ GL.iNet yêu cầu dây rút hoặc dây velcro để giữ cố định. Tôi có mẫu AX-1300 nhưng các mẫu tương tự khác cũng sẽ vừa.
