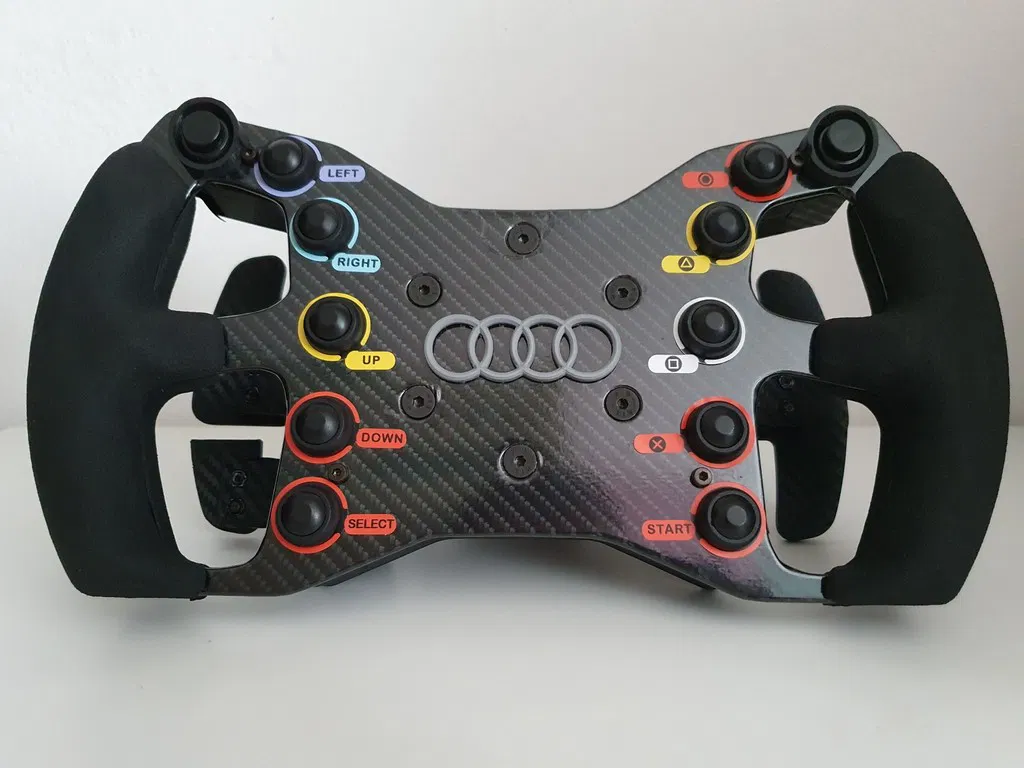

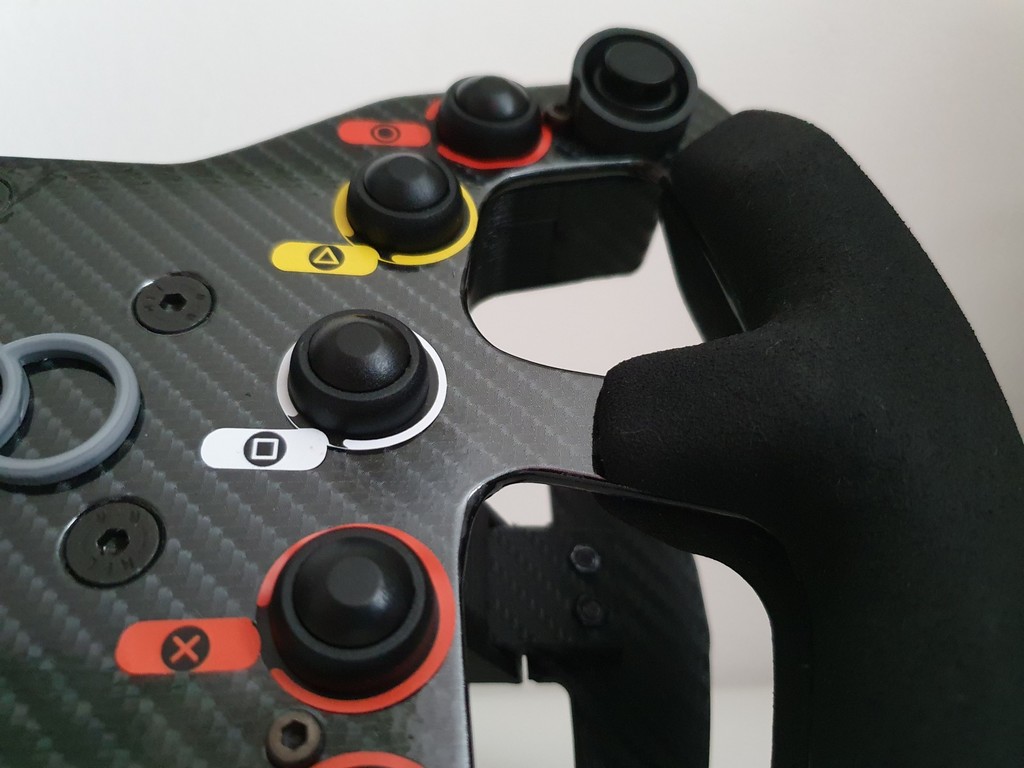

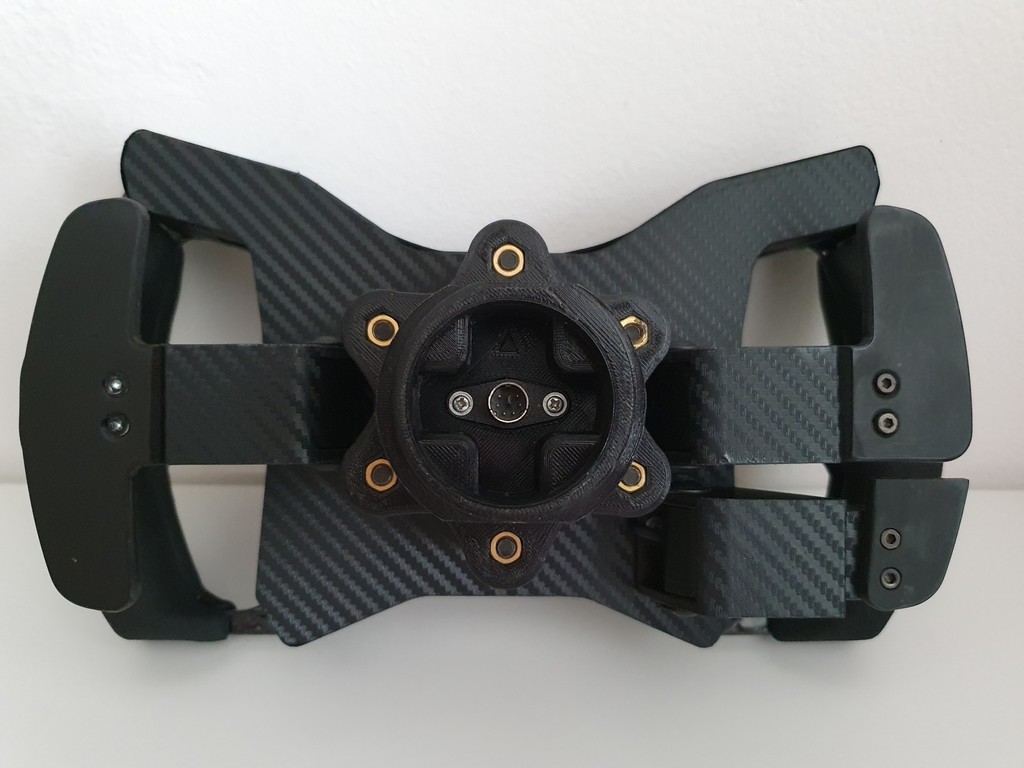

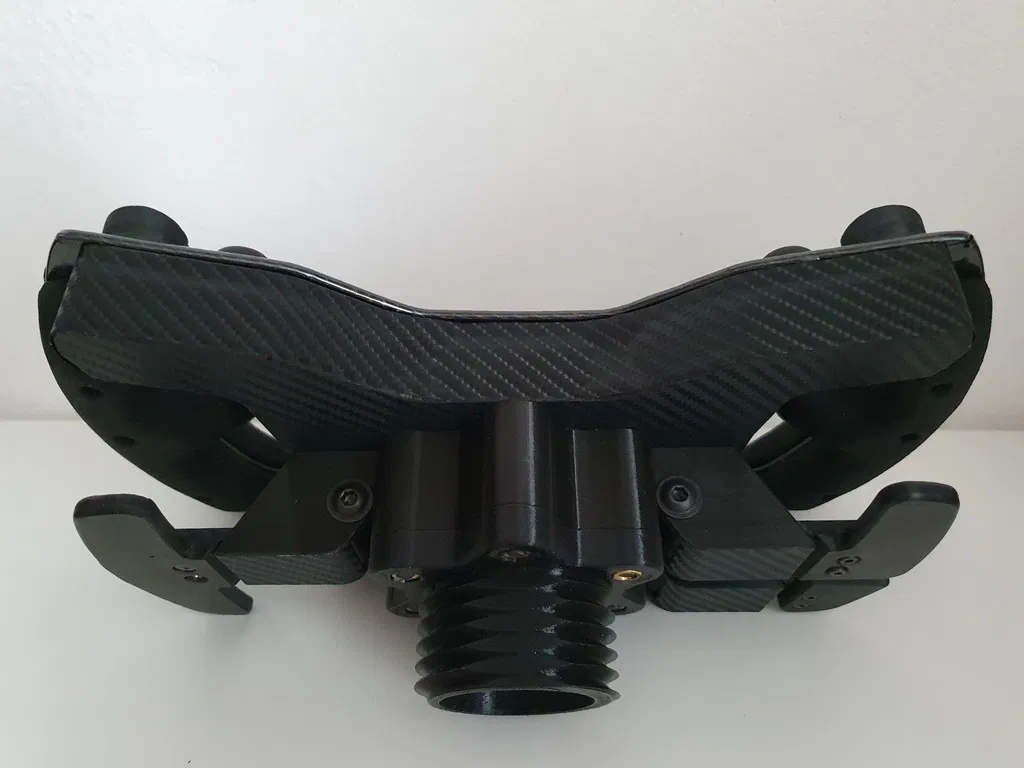

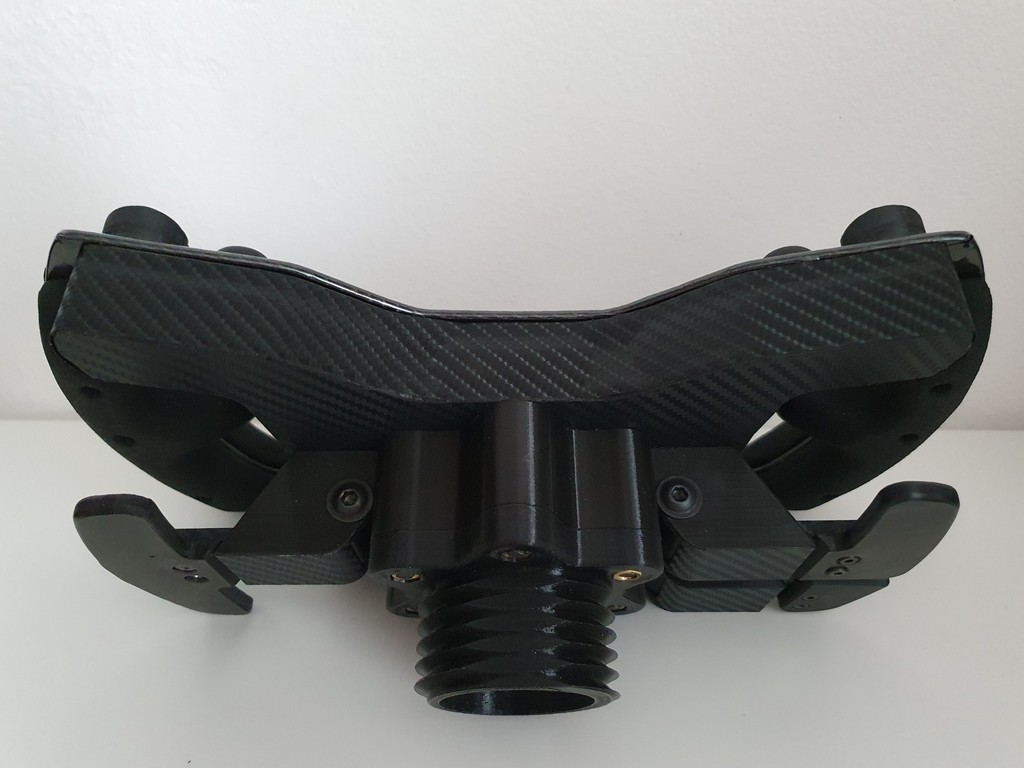

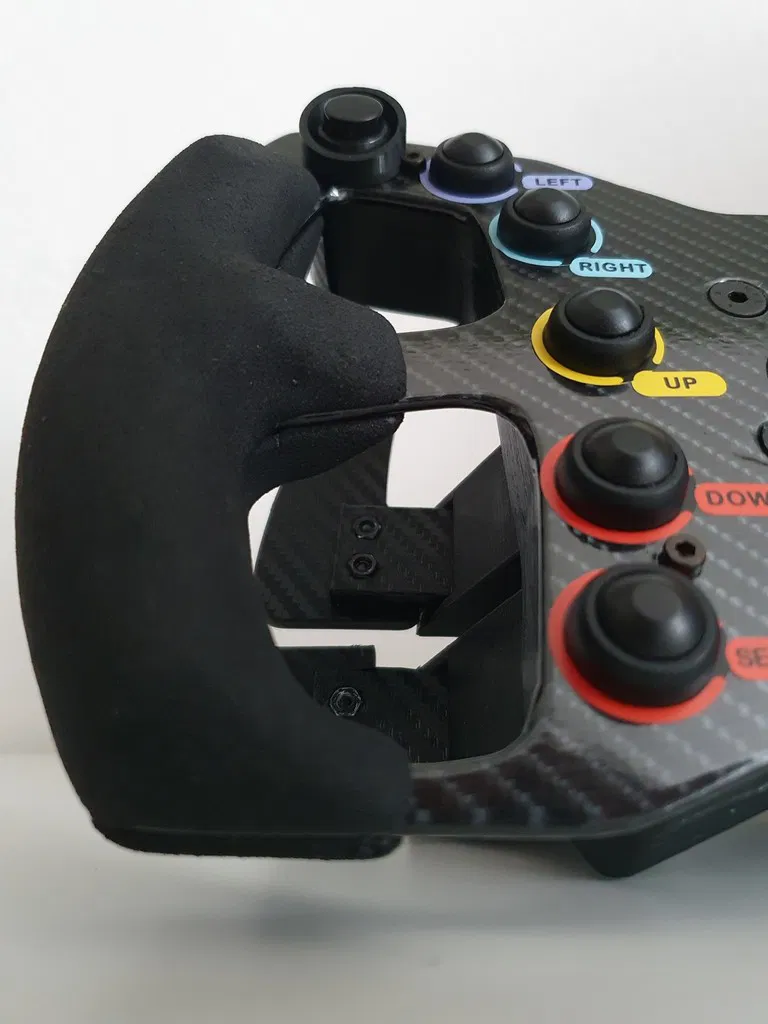

Vô lăng Audi DTM cho SimRacing

Trang chính của dự án: https://www.thingiverse.com/thing:4891321

Đây là bản remix của Formula B1 - (Sim racing) steering wheel dành cho đế vô lăng Thrustmaster T300 RS. Với ngàm vô lăng hoặc bộ tháo nhanh khác, vô lăng này cũng có thể dùng cho đế vô lăng khác.

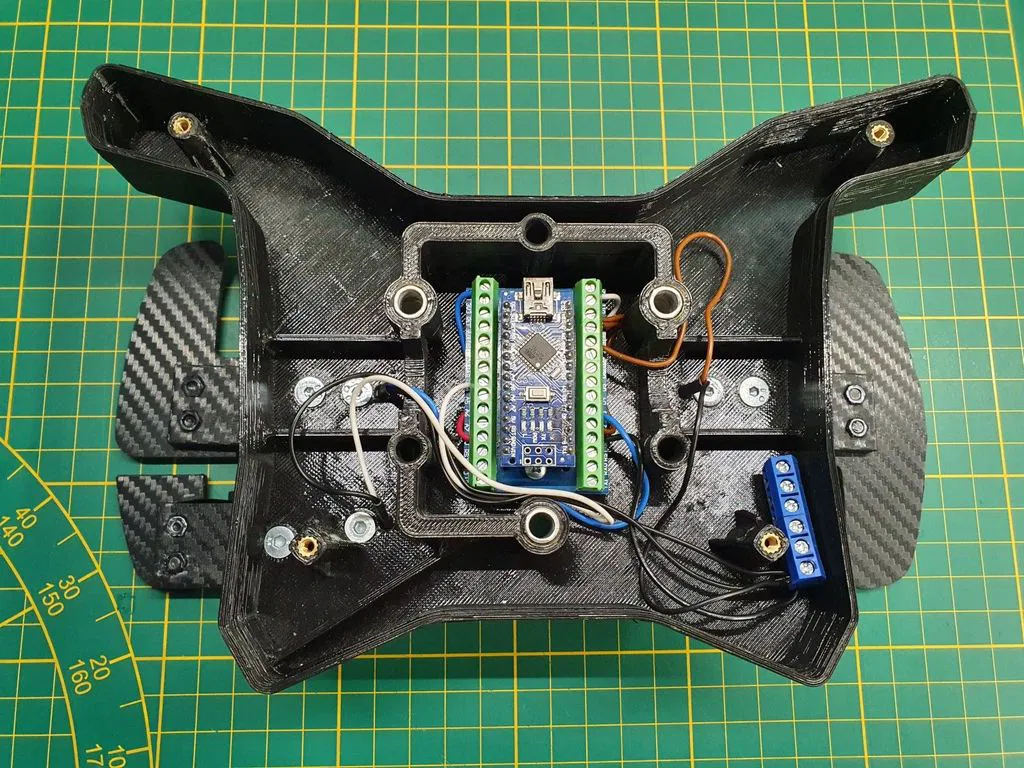

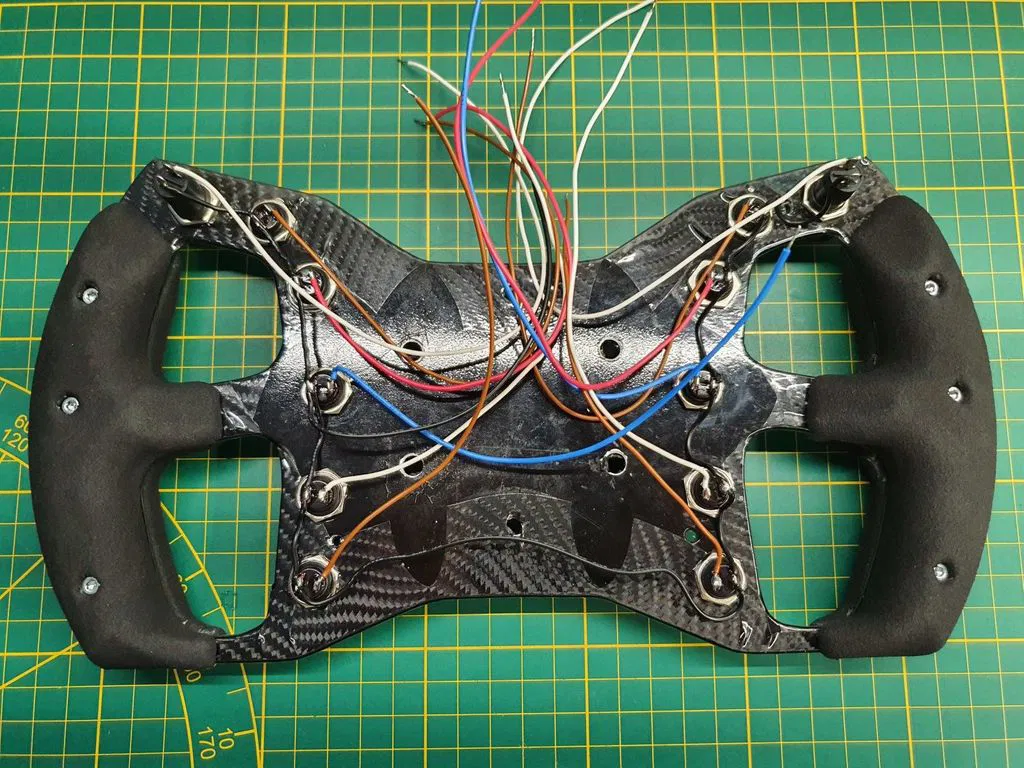

Tất cả các nút bấm đều được kết nối với Arduino Nano với mass chung. Arduino Nano được kết nối với đế vô lăng qua cổng mini-Din 6 chân (giao thức SPI serial), nên không cần nguồn ngoài, driver hay kết nối USB với PC.

Thêm thông tin về phần cứng và code Arduino ở đây https://rr-m.org/blog/thrustmaster-t300rs-steering-wheel-arduino-emulator/

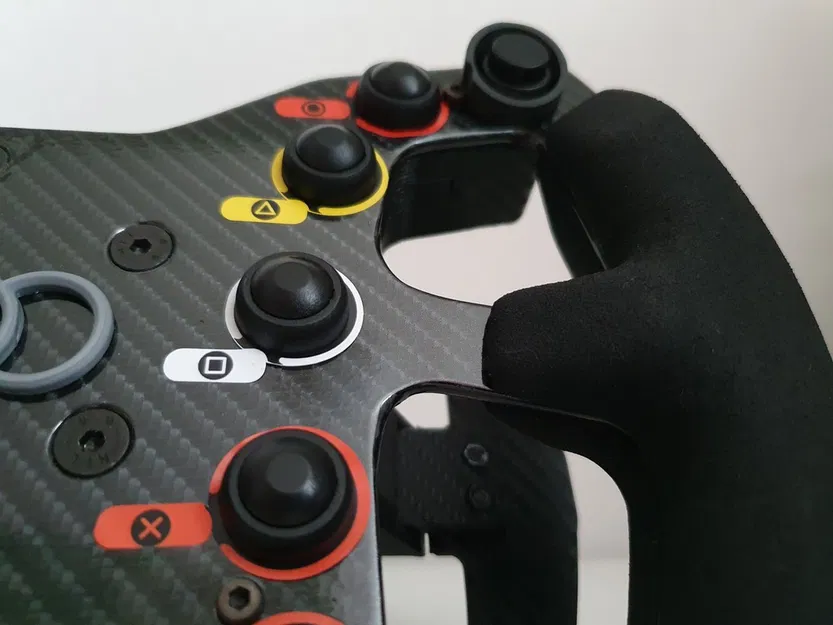

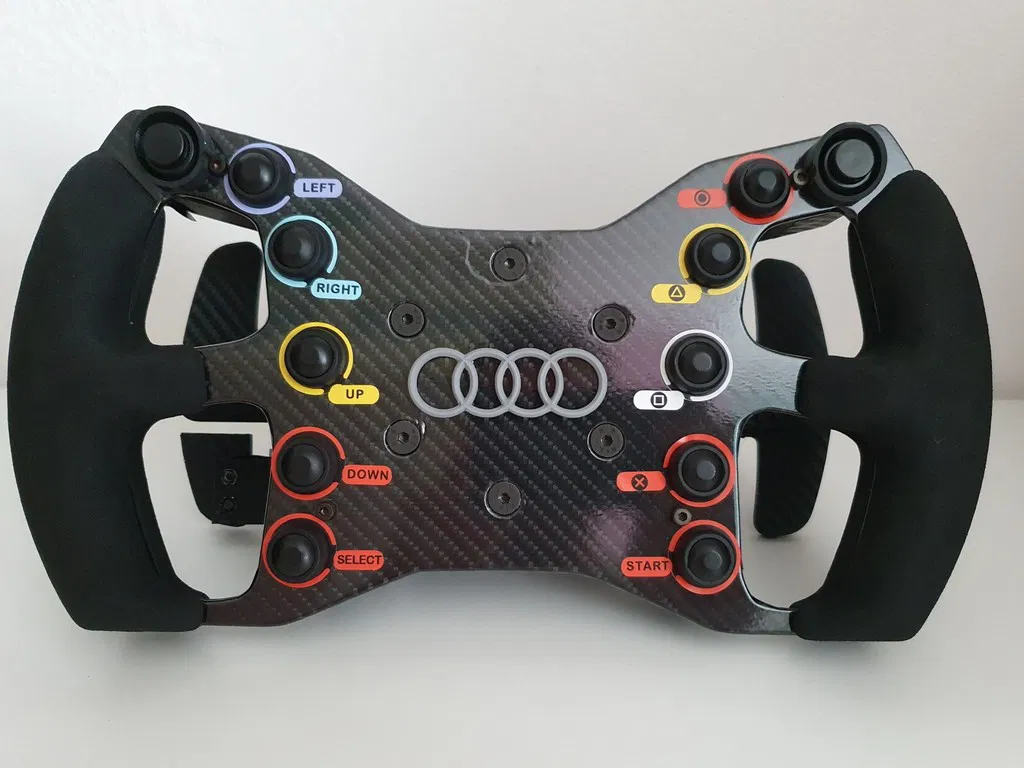

Chân Arduino - nút bấm: D0 - Start (8) D1 - Select (7) D3 - L1 (1) - [Shift gear up] D4 - R2 (9) D6 - Circle (5) D7 - Cross (6) D8 - R1 (2) - [Shift gear down] D9 - Square (4) D11 - triangle (3) A0 - D-Pad up A1 - D-Pad left A2 - D-Pad right A3 - D-Pad down A4 - L2 (10) - [Clutch] A5 - PS (13)

Các linh kiện khác được sử dụng trong dự án này:

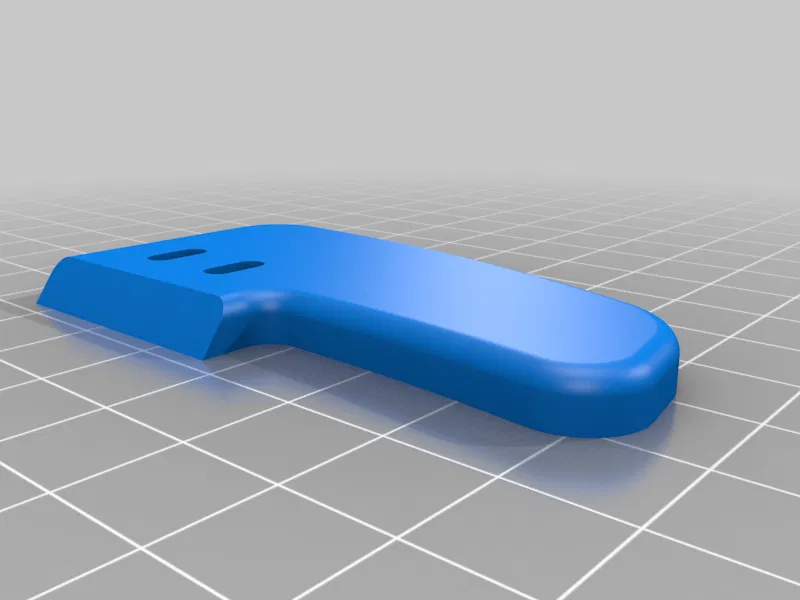

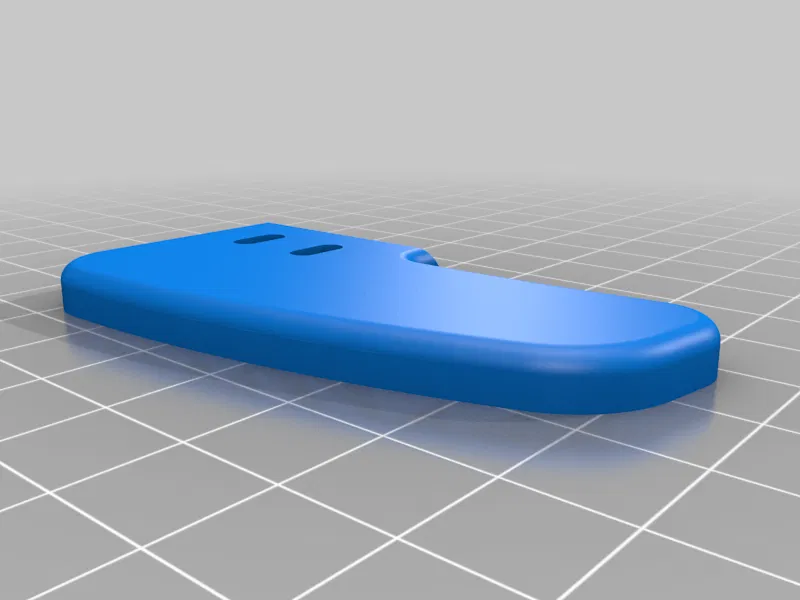

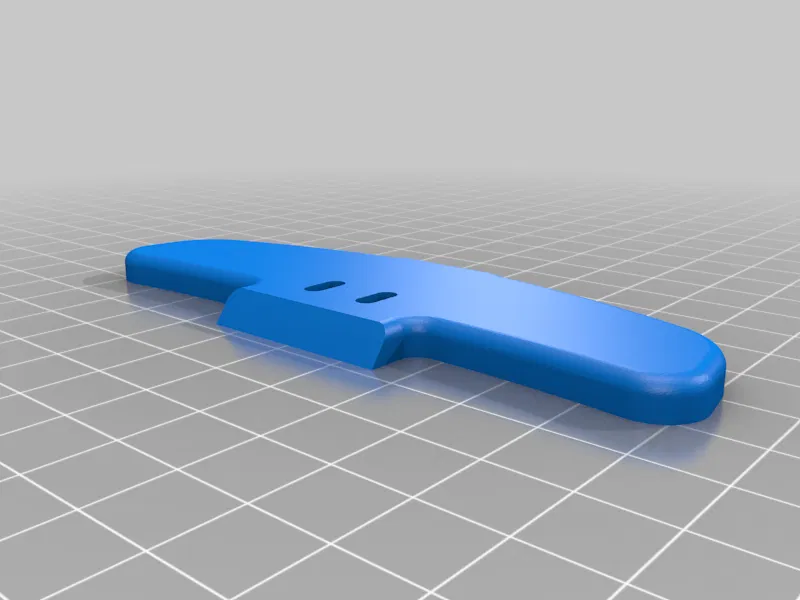

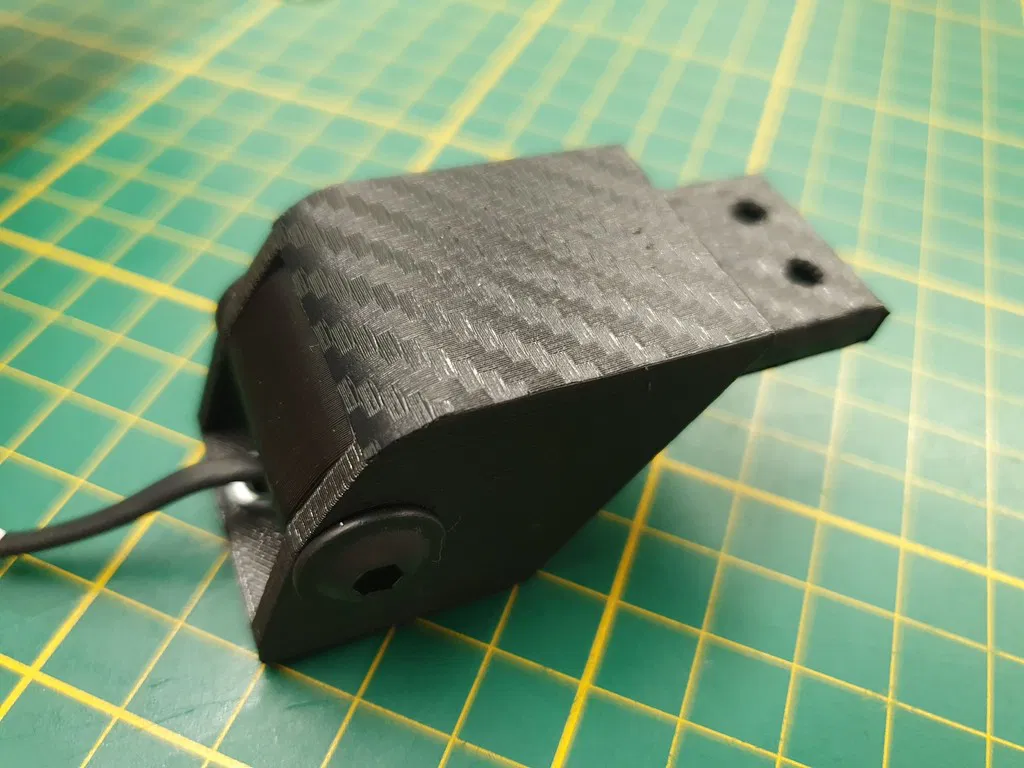

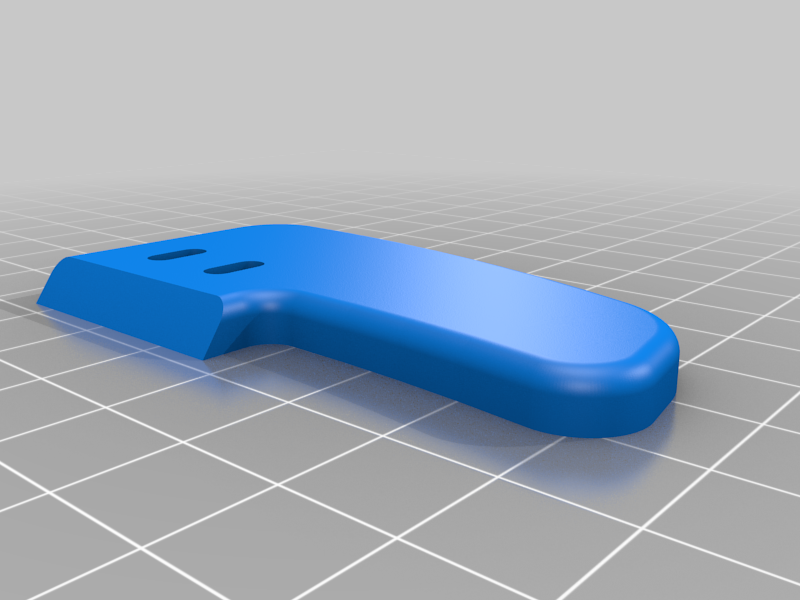

• Lẫy số lớn https://www.thingiverse.com/thing:4840117

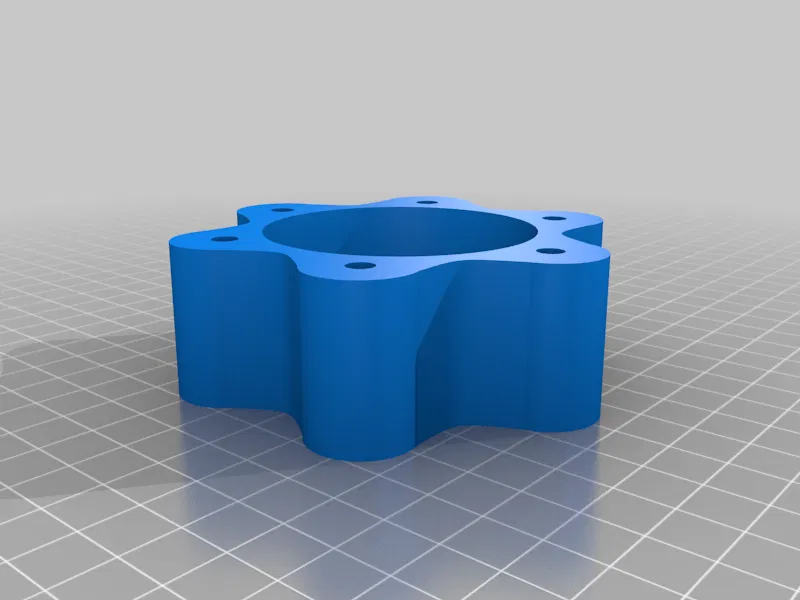

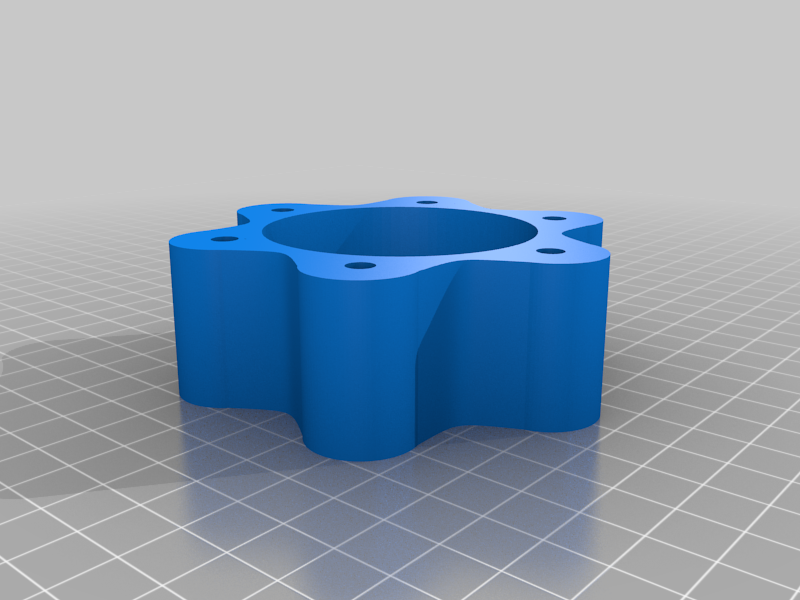

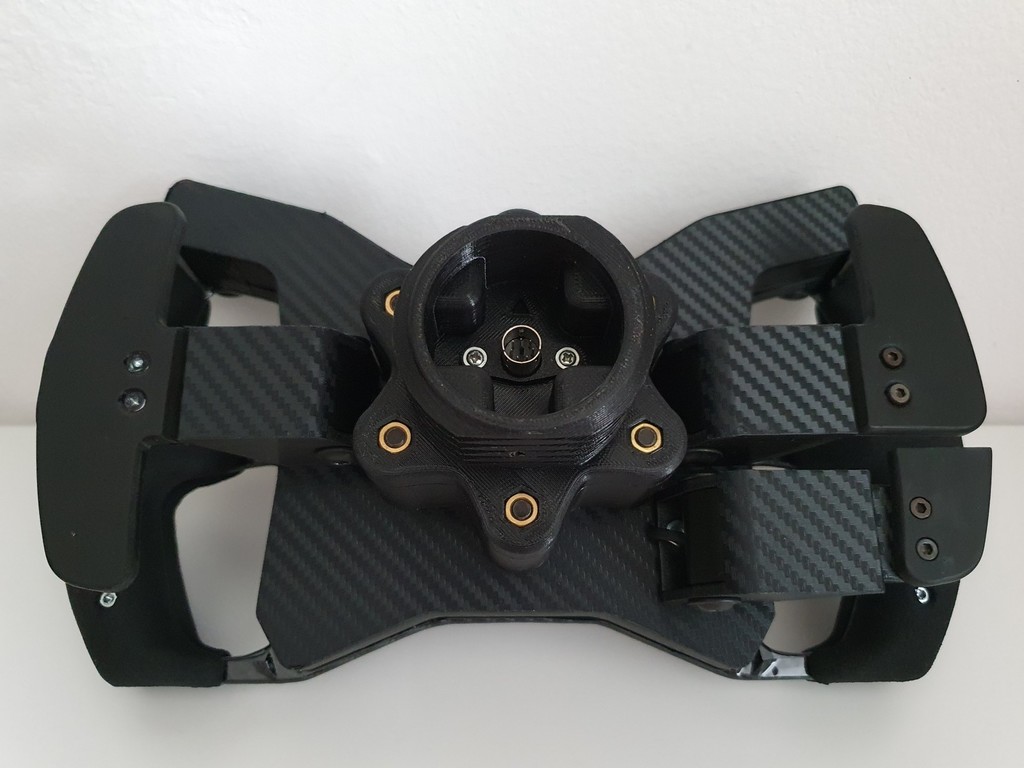

• Bộ chuyển đổi Hub 70mm https://www.thingiverse.com/thing:2630578

Danh sách vật tư (BoM):

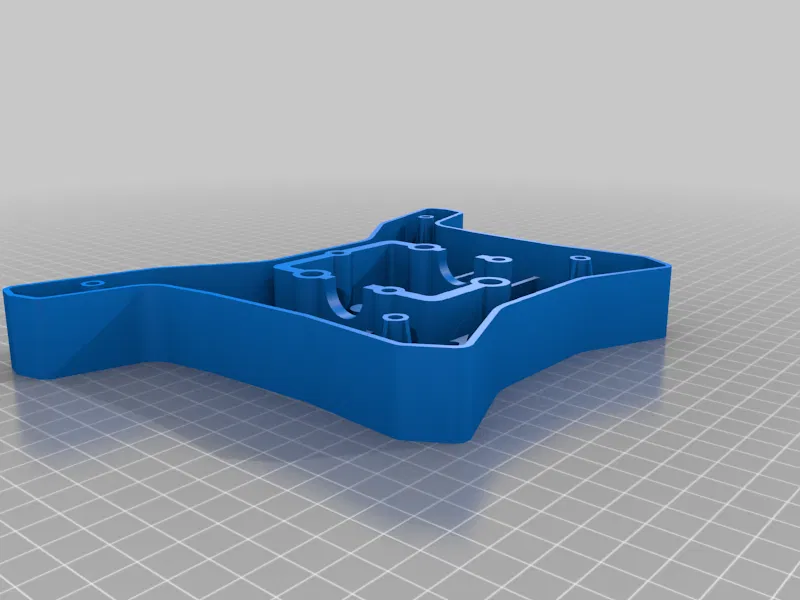

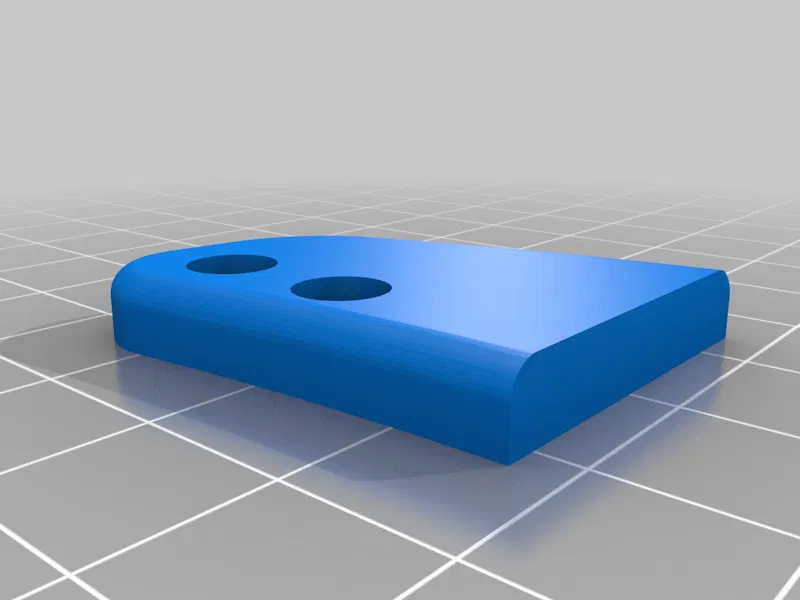

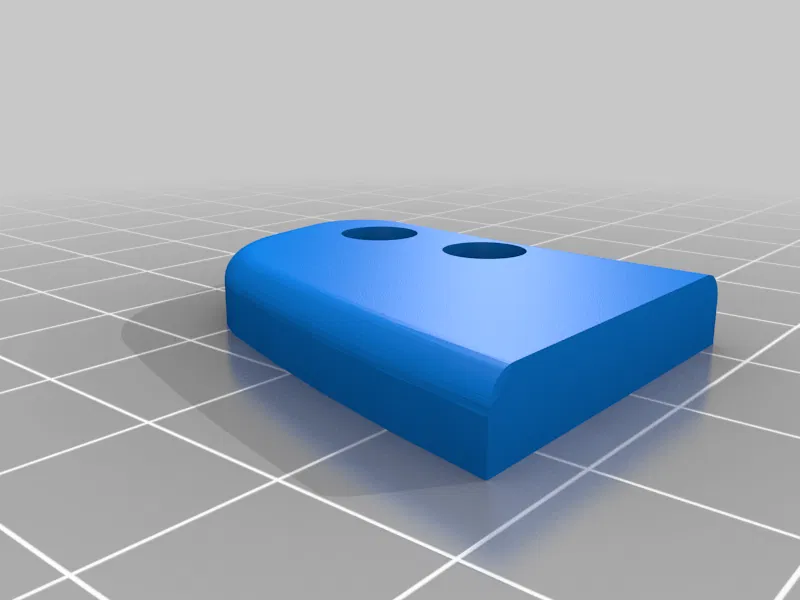

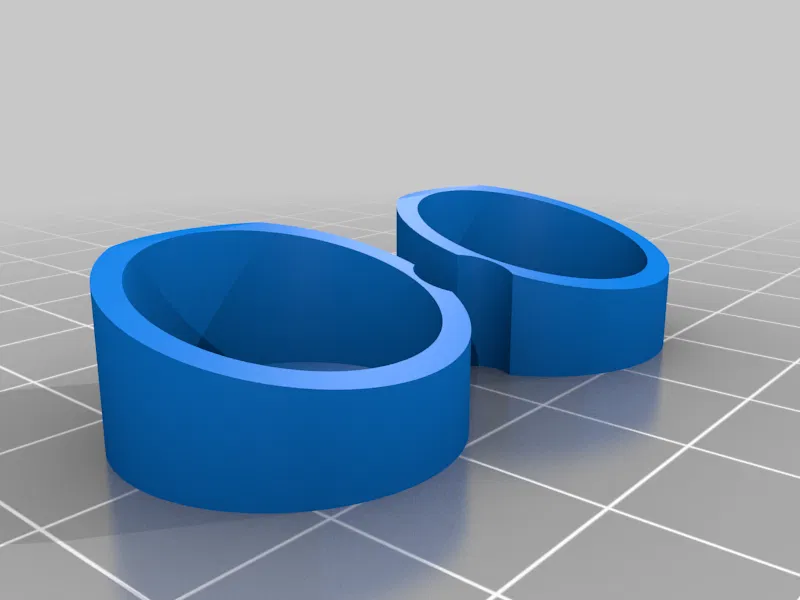

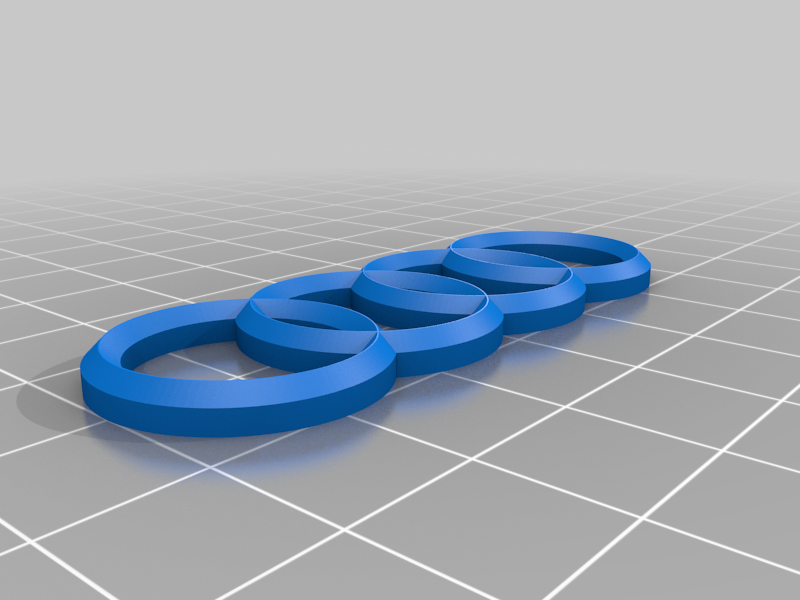

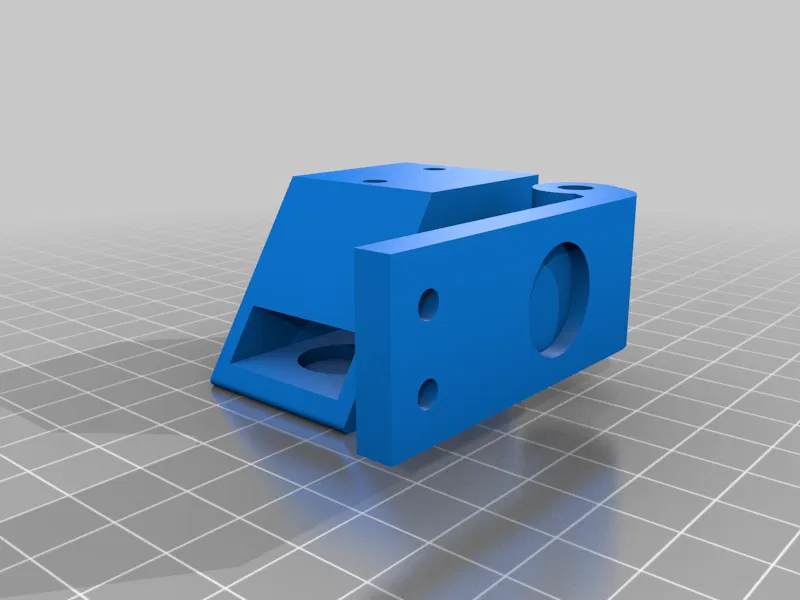

• Các bộ phận in 3D

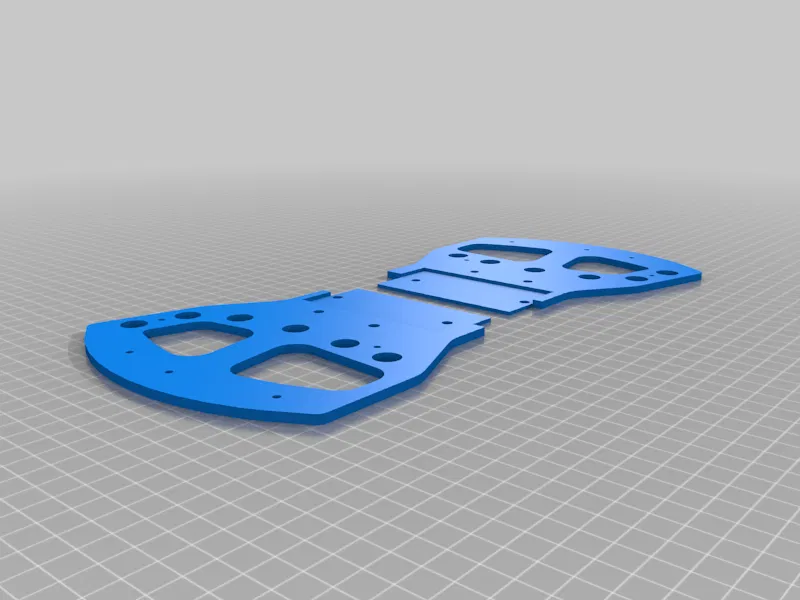

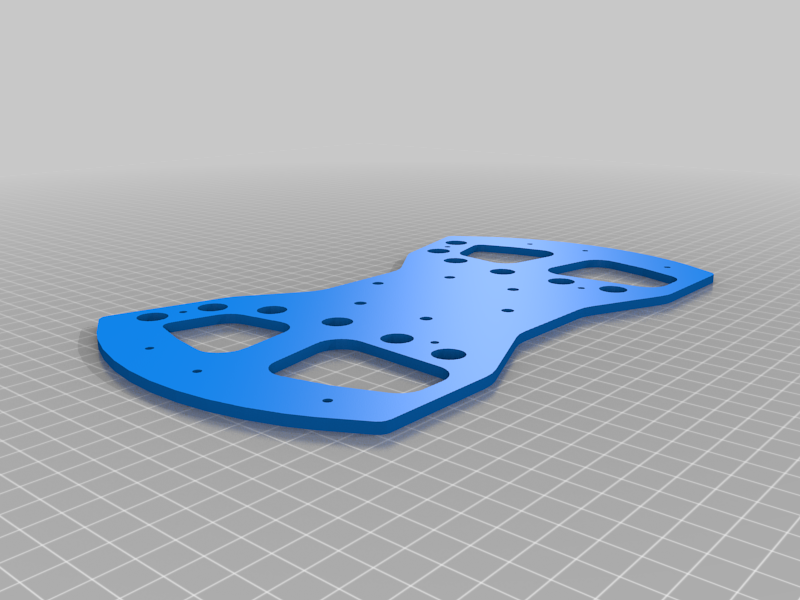

• Tấm nhôm dày 3 mm (tối thiểu 300 mm x 170 mm)
• Decal giả Carbon Black bóng 6D Aliexpress
• 6x bulong M5 x 70 mm (DIN 7991)
• 6x đai ốc M5 (DIN 934)
• 4x ốc M3 x 8 mm cho bảng điều khiển (DIN 912)
• 4x đai ốc ren cấy M3 (cho bảng điều khiển) Aliexpress

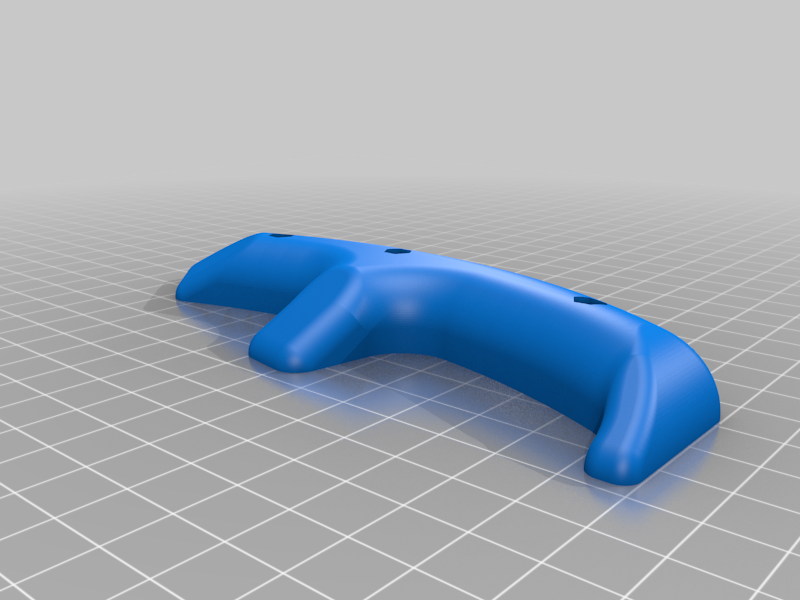

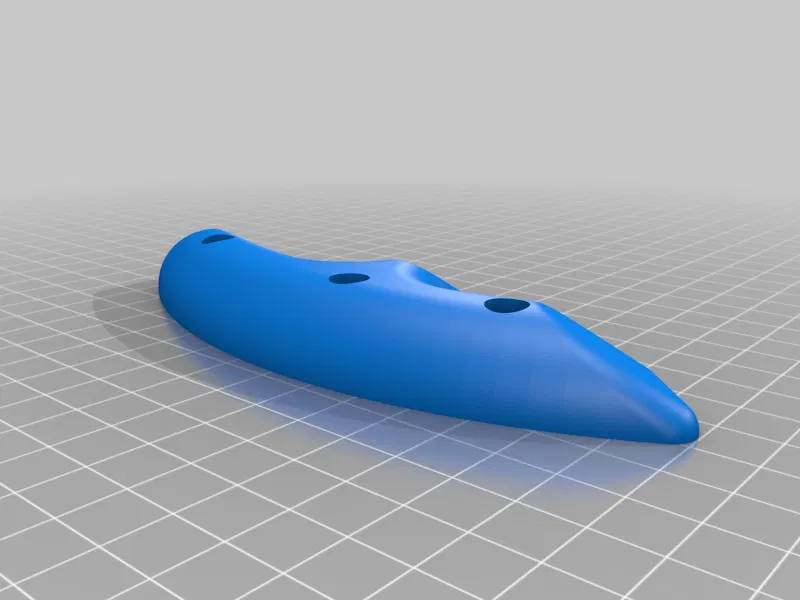

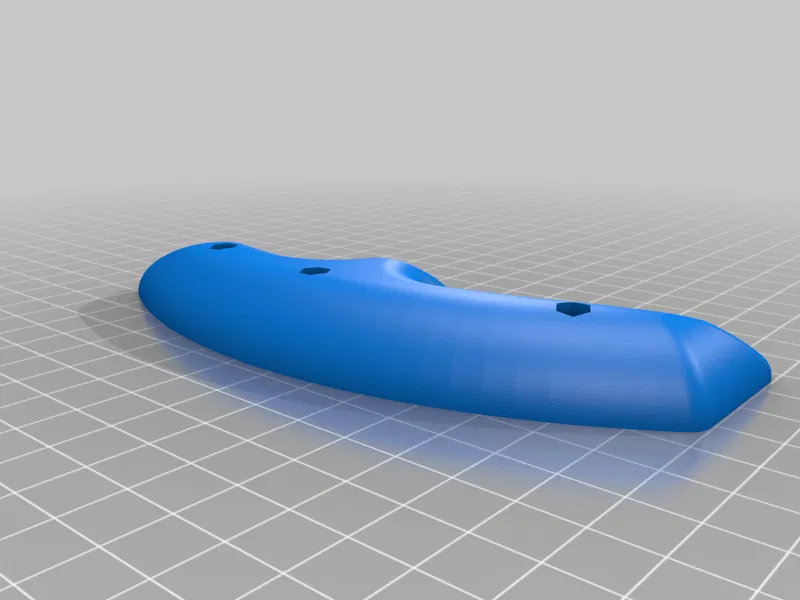

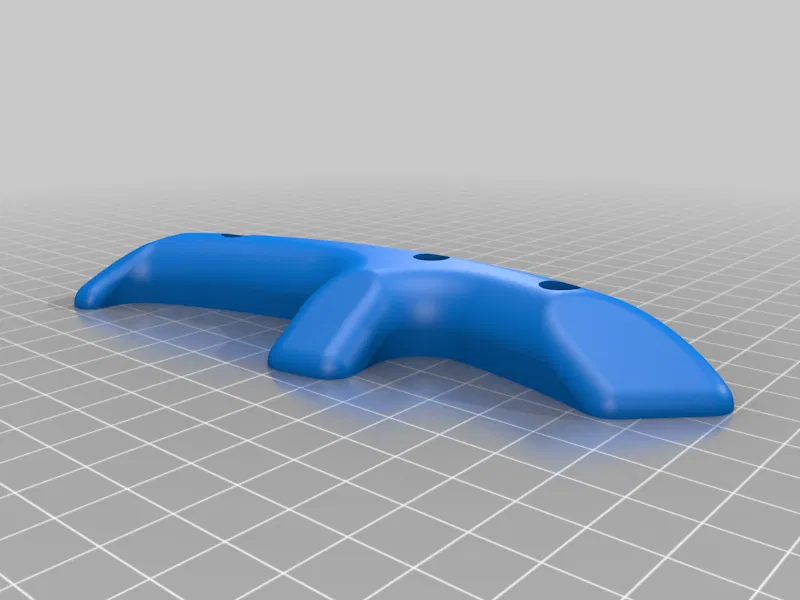

• 6x ốc M3 x 25 mm cho tay cầm (DIN 912)
• 4x ốc M3 x 8 mm cho lẫy số (DIN 7991)
• 4x ốc M3 x 8 mm cho lẫy số ly hợp (DIN 912)
• 10x đai ốc M3 cho tay cầm và lẫy số (DIN 934)

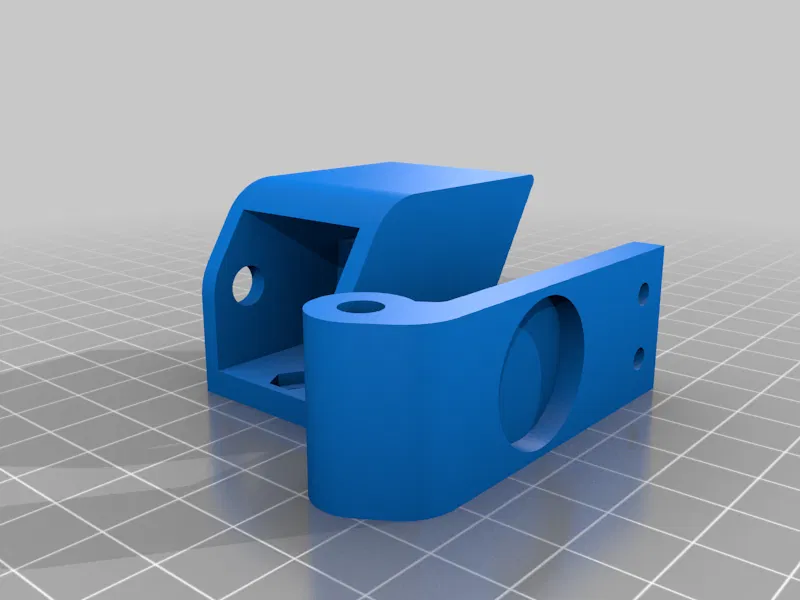

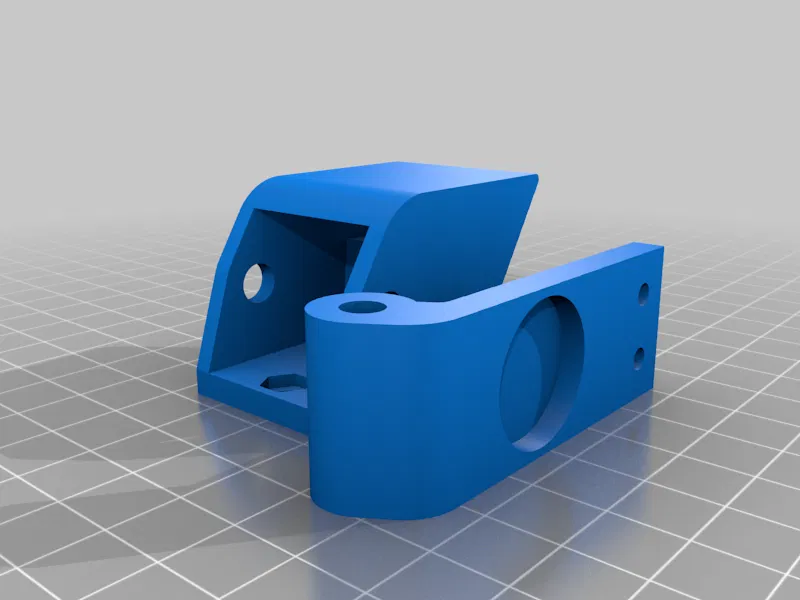

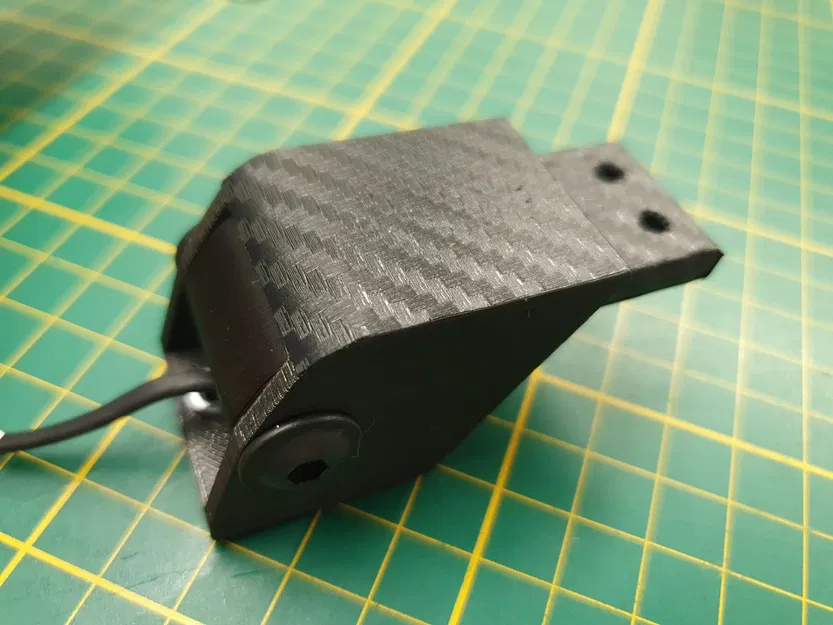

• 6x ốc M6 x 8 mm cho thân lẫy số (ISO 7380-2)
• 6x ốc M4 x 8 mm cho thân lẫy số (DIN 7991)
• 6x đai ốc M4 cho thân lẫy số (DIN 934)
• 6x ốc M2.5 x 10 cho micro-switch trong thân lẫy số
• 2x ốc 2.9 mm x 6 mm (DIN 7981) cho Bộ chuyển đổi Terminal Arduino Nano
• 3x ống nhôm 8 x 6 x 26 mm làm insert tăng cường độ bền (đường kính ngoài 8 mm, đường kính trong 6 mm và dài 26 mm)

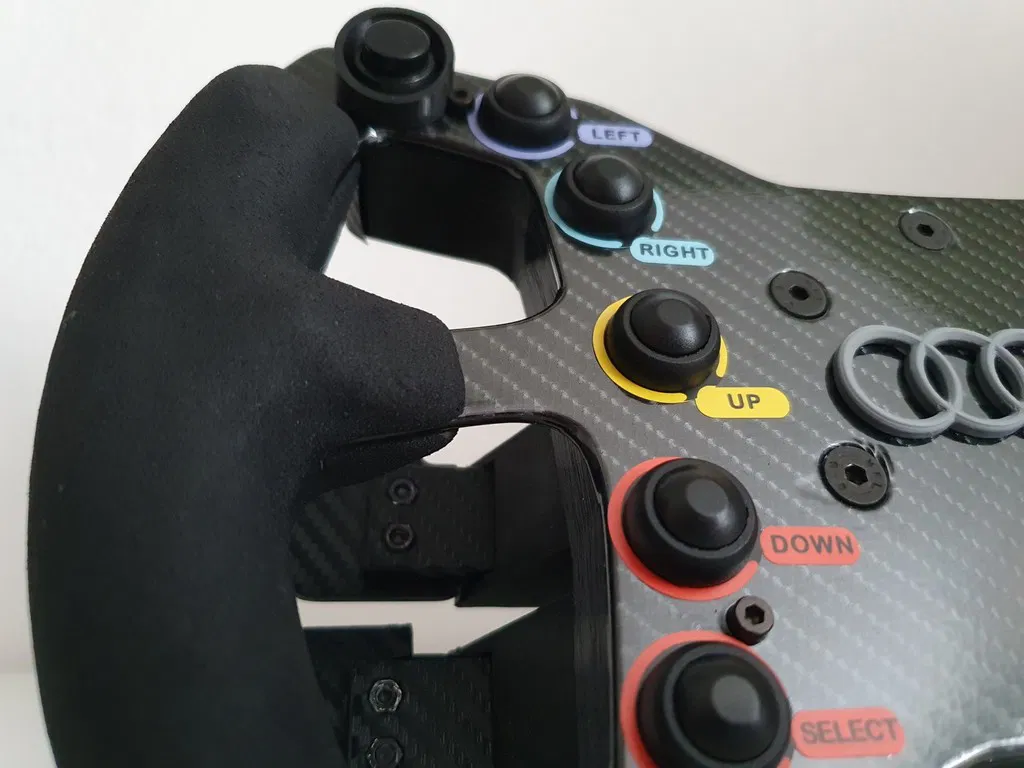

• 2x Tấm Da Suede (Da Tổng hợp) khổ A4 làm tay cầm Aliexpress
• 6x Nam châm Neodynium 20 mm x 3mm
• 3x micro-switch cho lẫy số
• 12x công tắc mini 12mm Aliexpress
• Arduino Nano Aliexpress

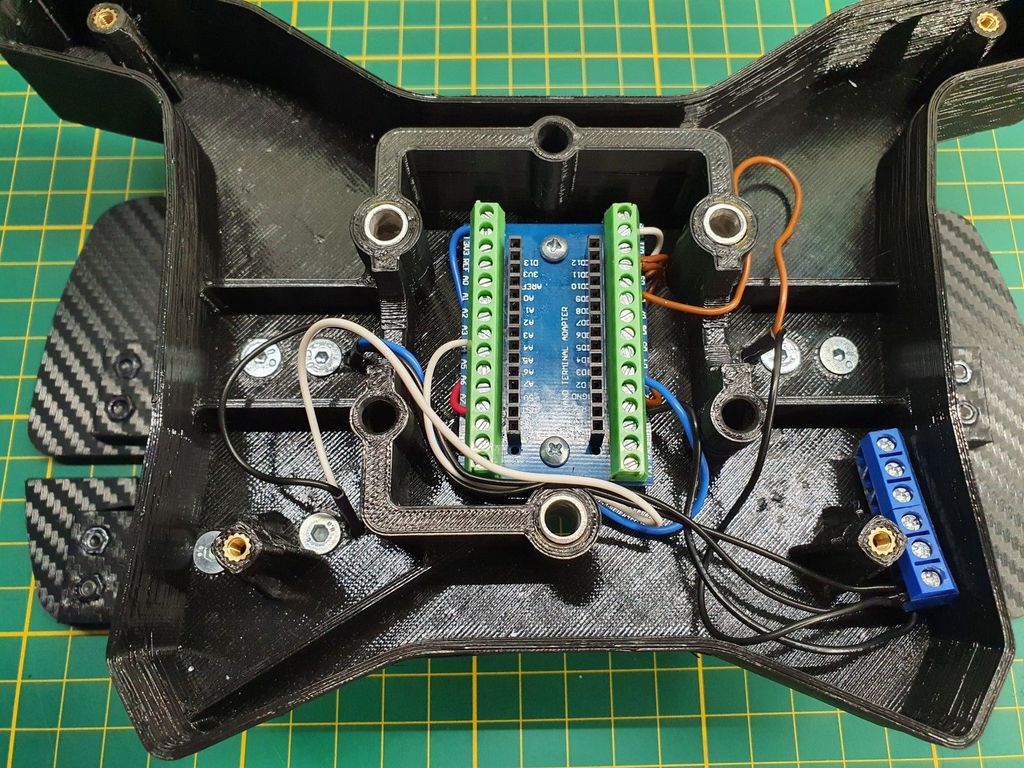

• Bộ chuyển đổi Terminal Arduino Nano Aliexpress
• Đầu nối đực mini-Din 6 chân (cho đế vô lăng Thrustmaster)
• Dây điện

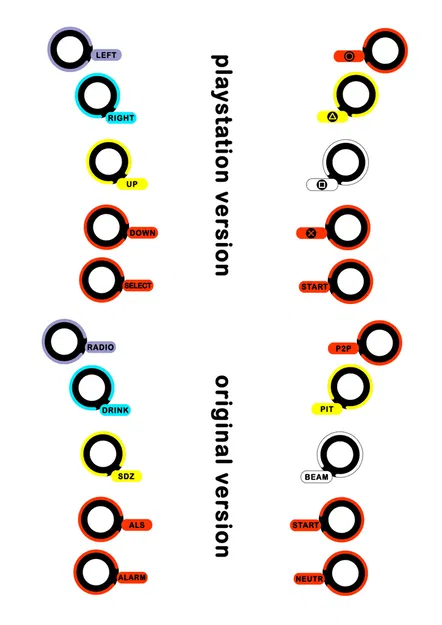

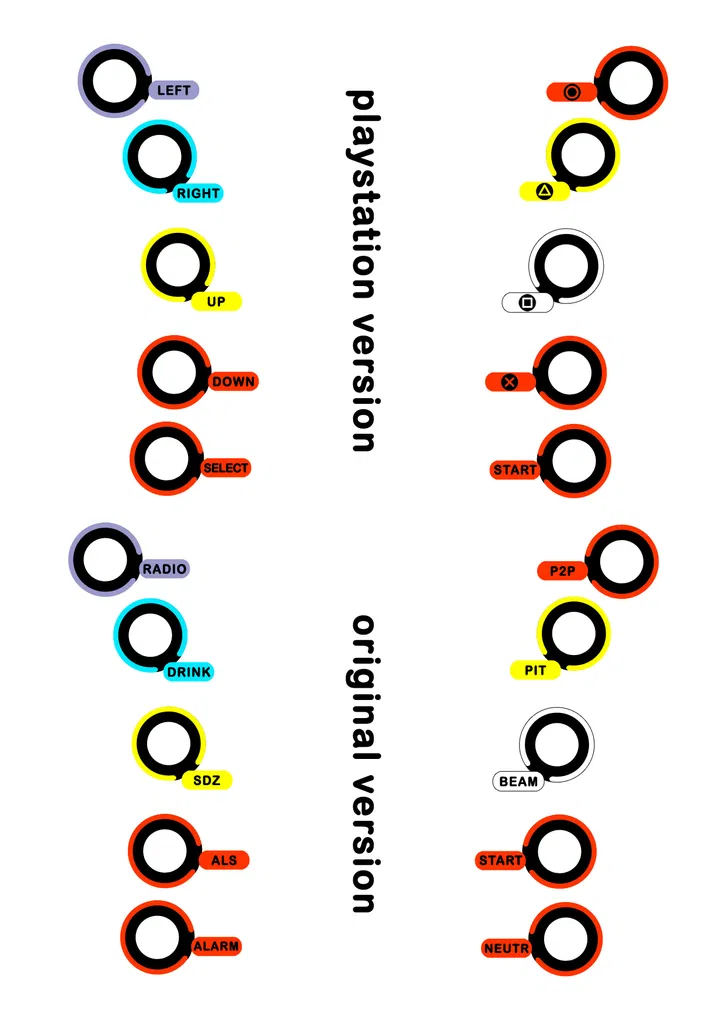

Sticker có trong file AUDI_DTM_stickers.pdf ở mục files.

File STEP được tải lên đã được chuyển đổi từ file STL và có thể được sử dụng trong các dịch vụ CNC như JLCCNC hoặc PCBWAY.

Cài đặt In

Hãng máy in:

Prusa

Máy in:

Prusa Clone

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2mm

Infill:

25%

Video

Thể loại: Sở thích
