Rơ-moóc PAV 40 - Phần số 1

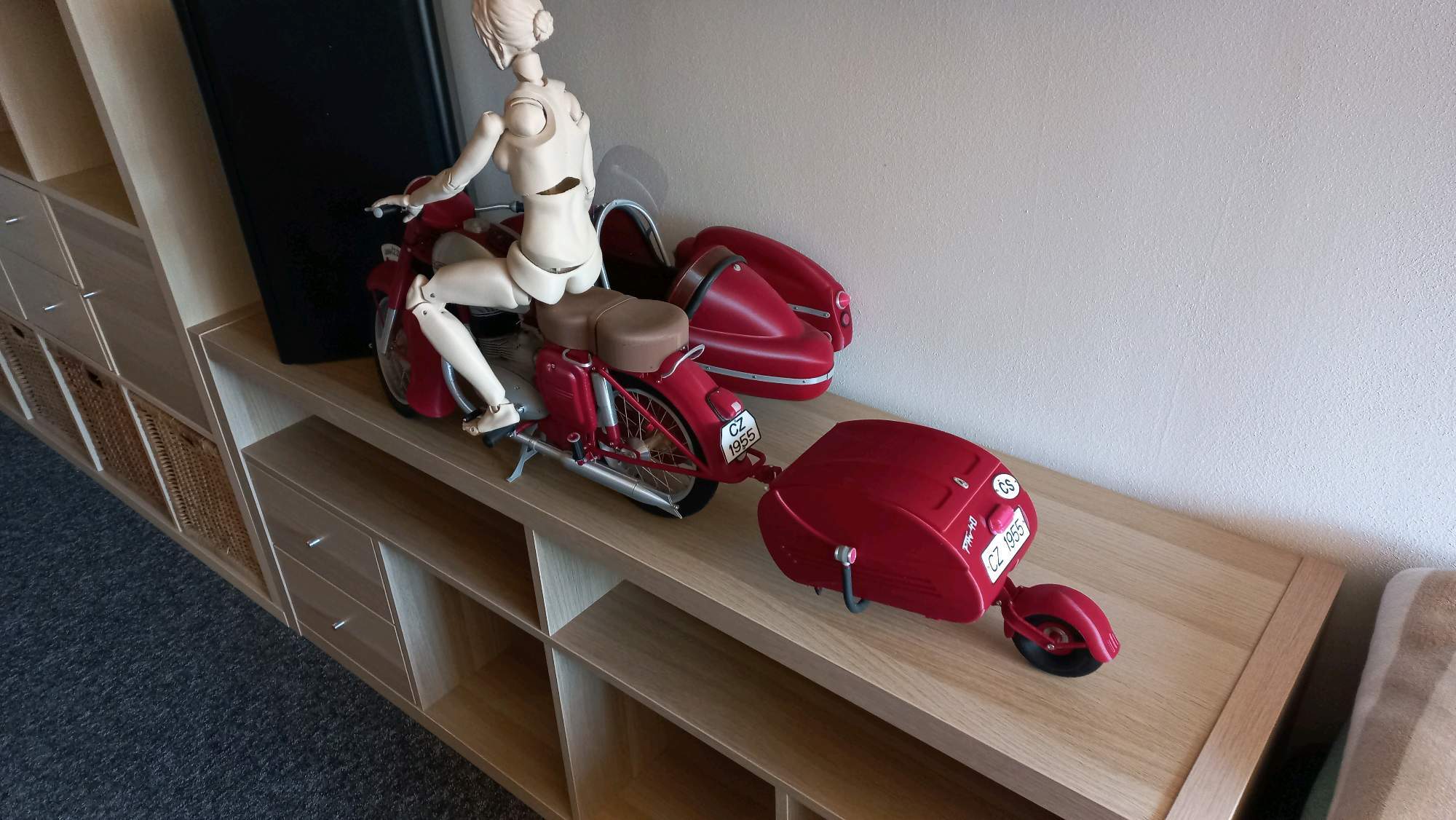

Tiếp nối dự án xe Jawa-ČZ 250/353.02, đây là rơ-moóc PAV 40, một phần quan trọng để hoàn thiện bộ sưu tập xe cổ điển. Hướng dẫn chi tiết in ấn và lắp ráp.
Mô tả
Xin chào, hôm nay mình mang đến cho các bạn phần tiếp theo của dự án lớn nhất - dự án Jawa-ČZ 250/353.02 độ sidecar. Xe máy ở đây: Sidecar ở đây: Sidecar Velorex 560 od autora jawarmaniak | Stáhněte si zdarma STL model | Printables.com

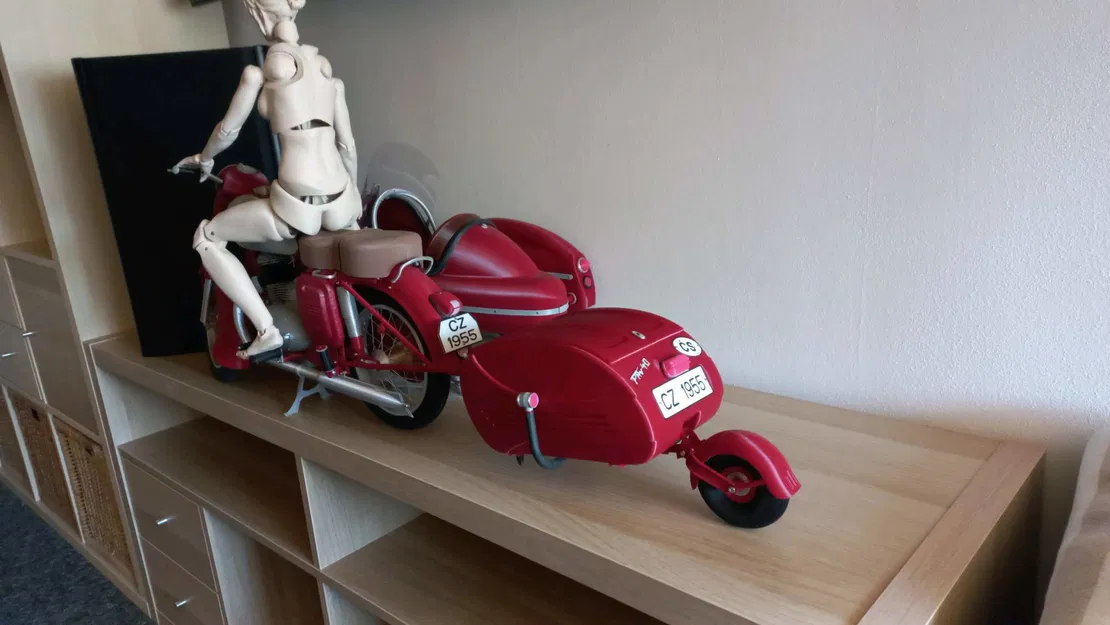

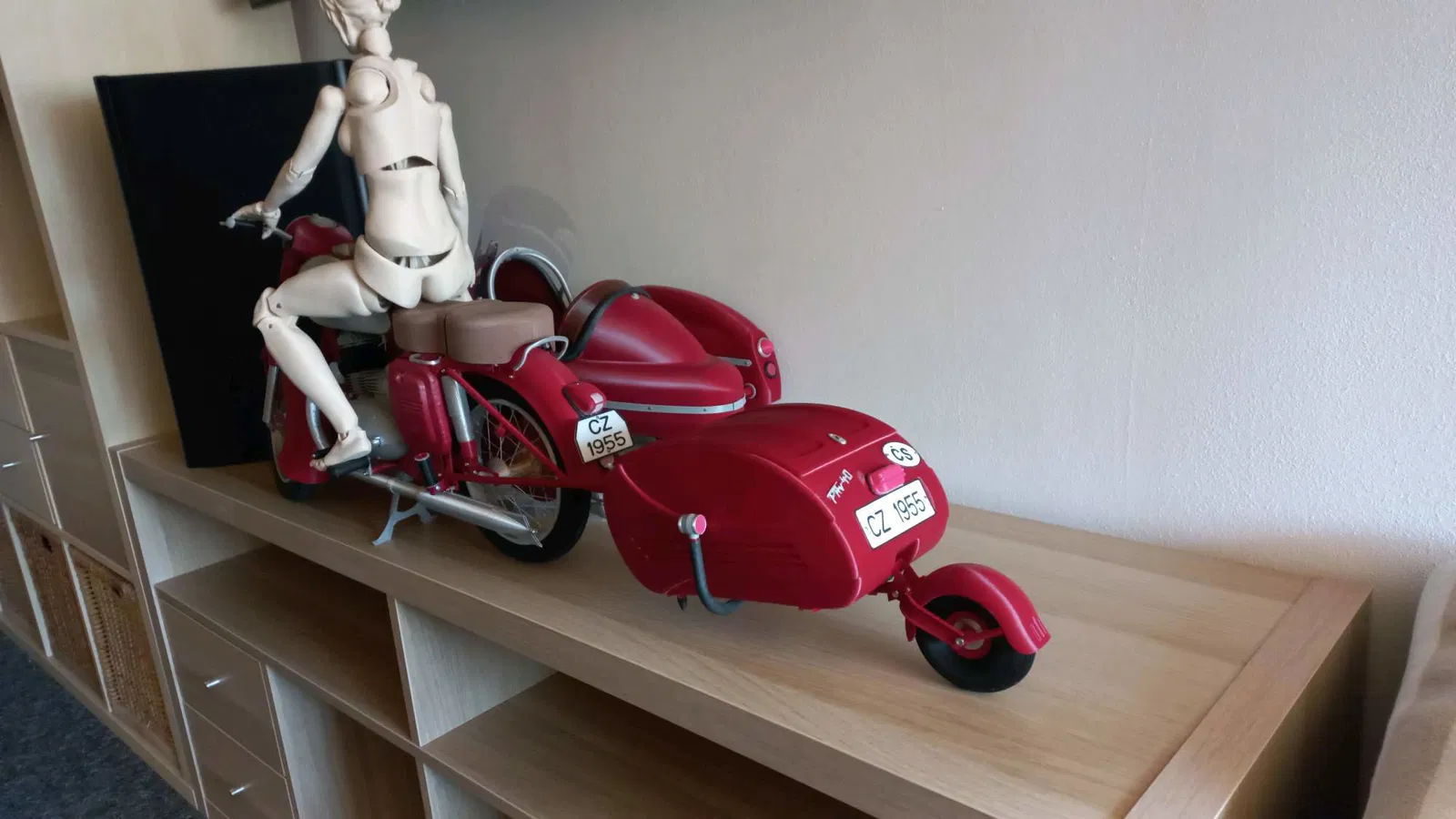

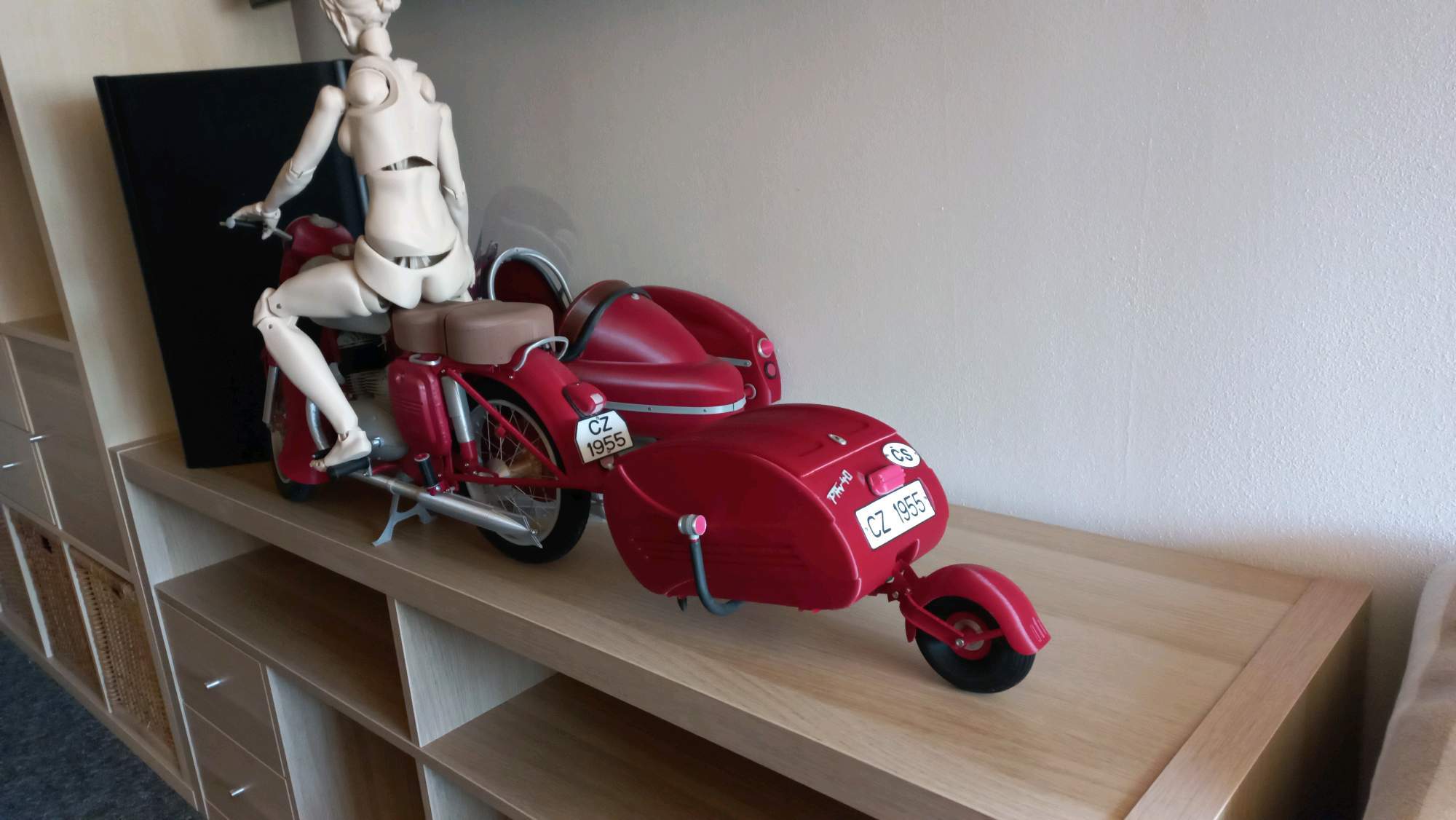

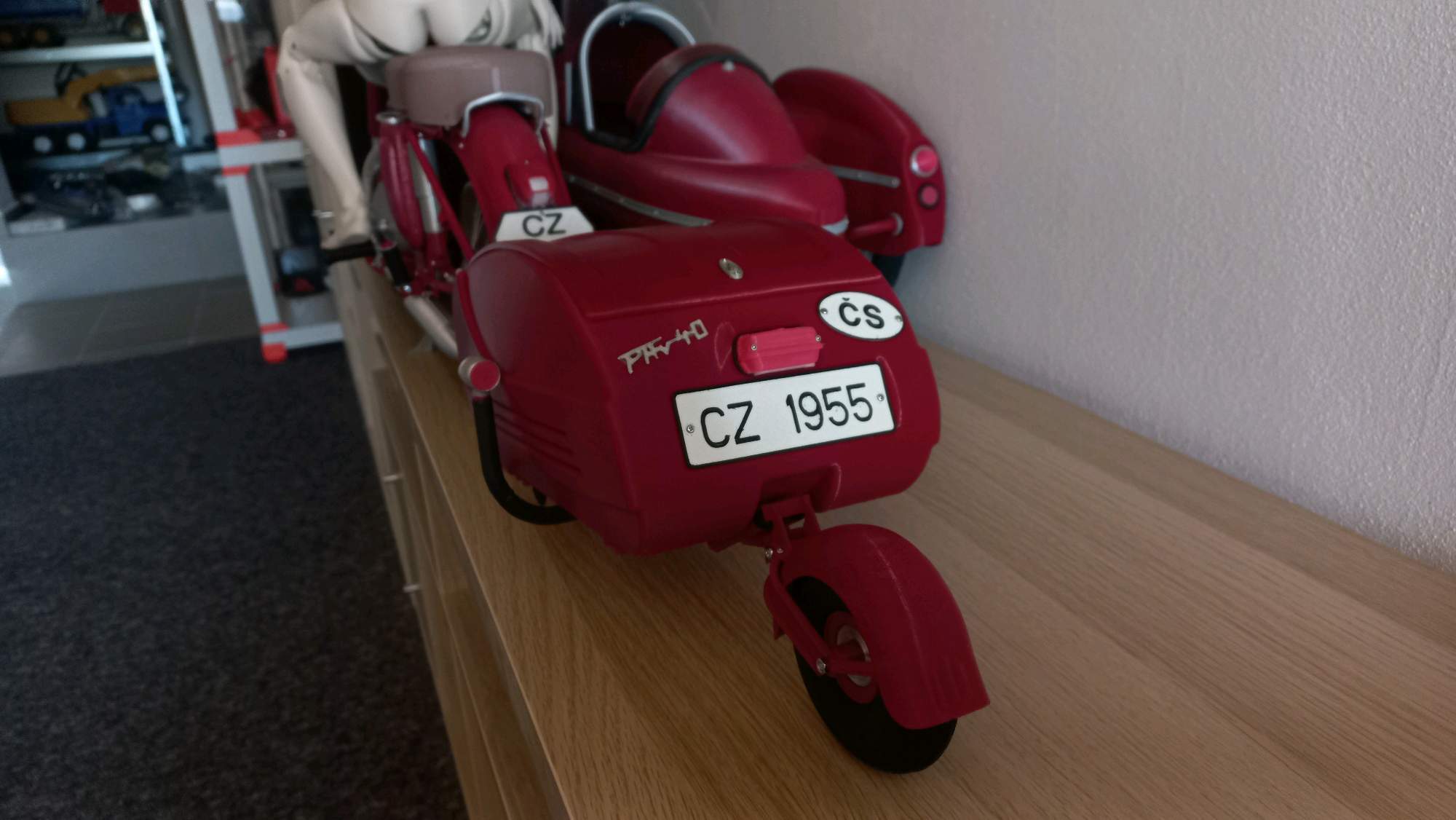

Bây giờ là rơ-moóc - cụ thể là mẫu PAV 40. Mình chọn mẫu 40 thay vì mẫu 41 hay 40/b vì nó có hệ thống treo bánh xe đơn giản hơn. Mẫu của mình có nắp thùng hàng được gắn bản lề theo mẫu 41. Chiếc nguyên bản được giữ cố định bằng hai giá đỡ kim loại mỏng có thể bị gãy rất dễ dàng. Nắp thùng hàng có bản lề sẽ là một mẫu dễ dàng hơn cho việc in 3D và lắp ráp.
#### Nếu bạn cần thêm hình ảnh để hiểu rõ hơn, bạn có thể xem tại đây: https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk #### Như thường lệ, ở phần đầu tiên, chúng ta bắt đầu với khung chính của rơ-moóc. #### Hướng dẫn in: * _towingdevice - 1 cái, PLA đỏ, độ điền đầy 50%, lớp in 0,15-0,2.
- _PAVframe - 1 cái, PLA đỏ, độ điền đầy 50%, lớp in 0,15-0,2.
- _connectingjoint - 1 cái, PLA đỏ, độ điền đầy 100%, lớp in 0,15-0,2.

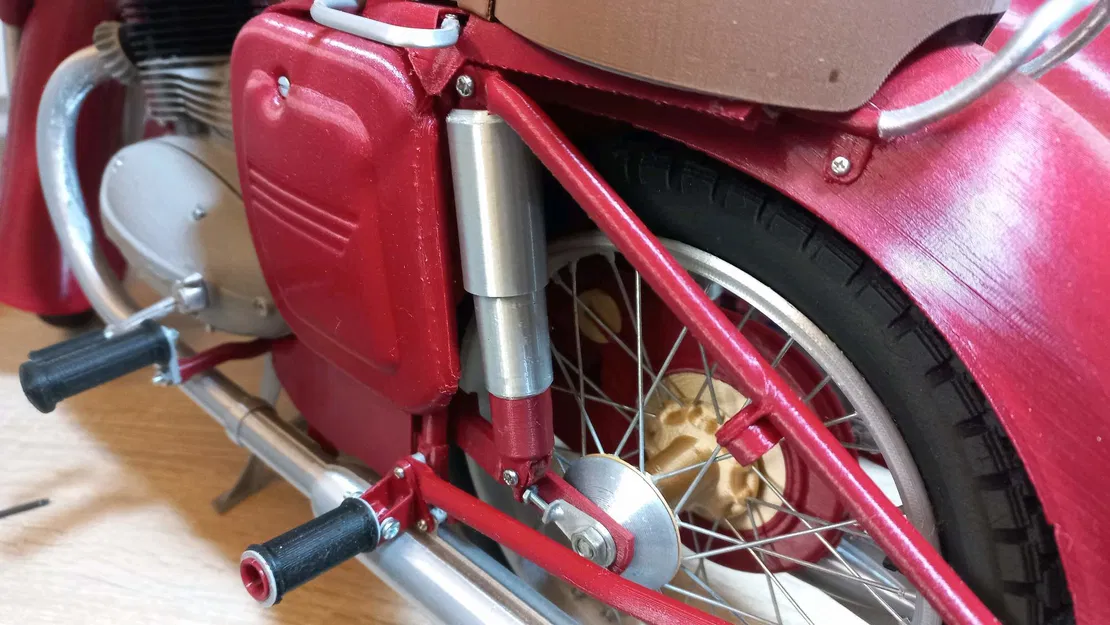

- _swingingfork - 1 cái, PLA đỏ, độ điền đầy 100%, lớp in 0,15-0,2. Sau khi in xong các bộ phận, bạn cần tháo các bu lông phía trên của cánh tay giảm xóc sau và các bu lông phía trên của chỗ để chân sau trên xe máy. Lắp _towingdevice và cố định bằng vít. Sử dụng vít M2-12mm cho giảm xóc sau và vít M2-10mm cho chỗ để chân sau.

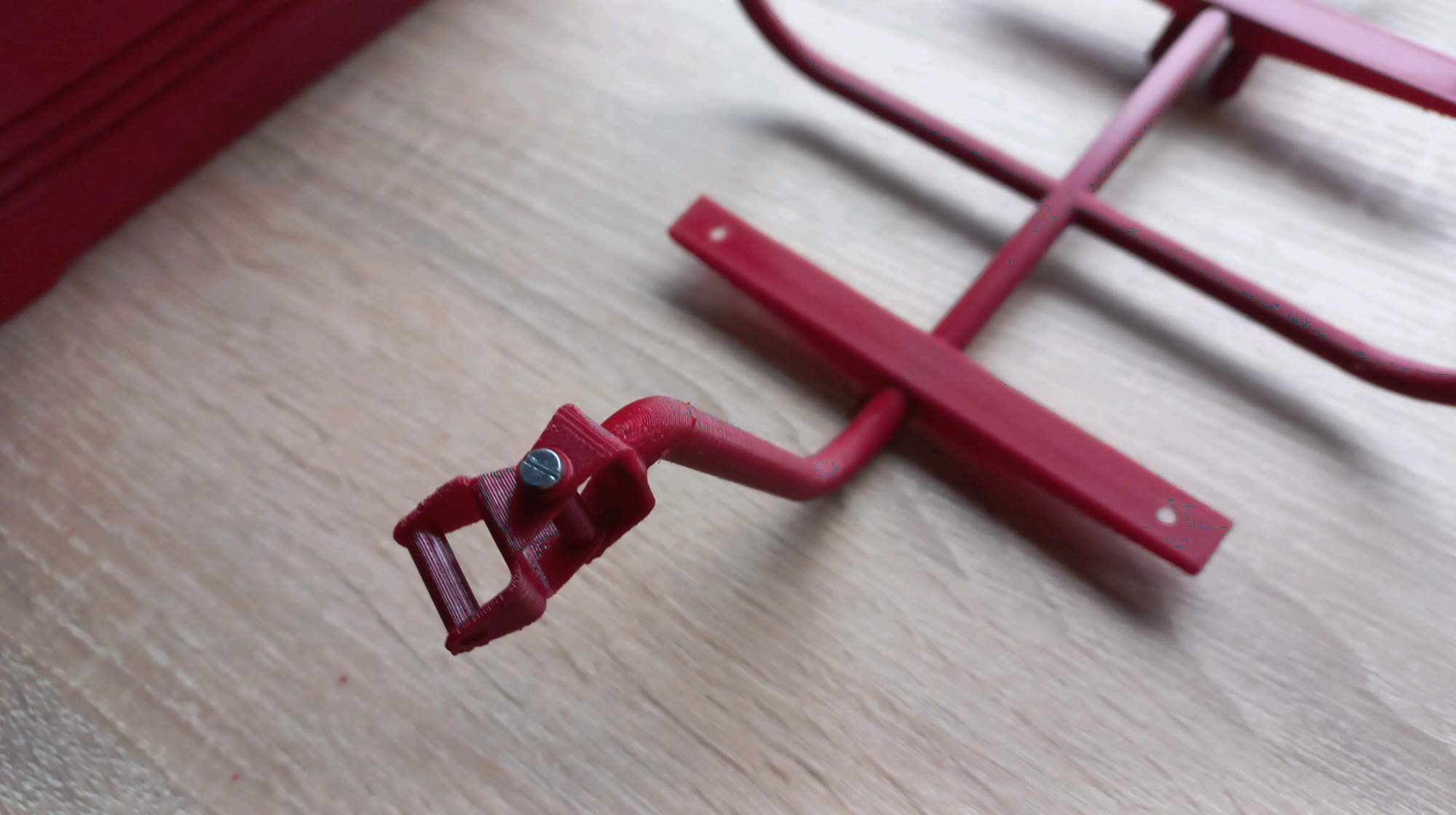

Gắn _connectingjoint vào _pavframe bằng vít M2.5-20.

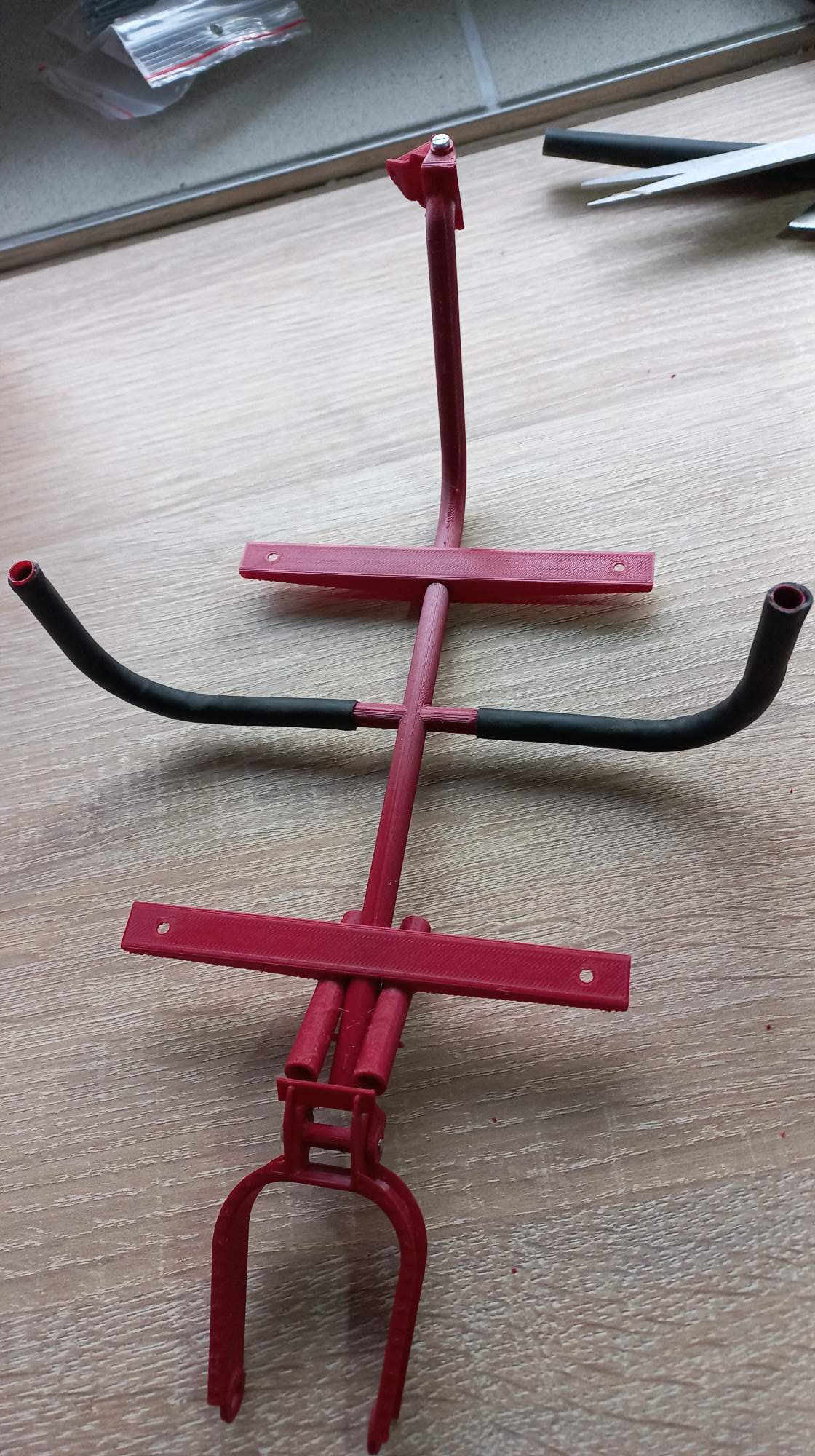

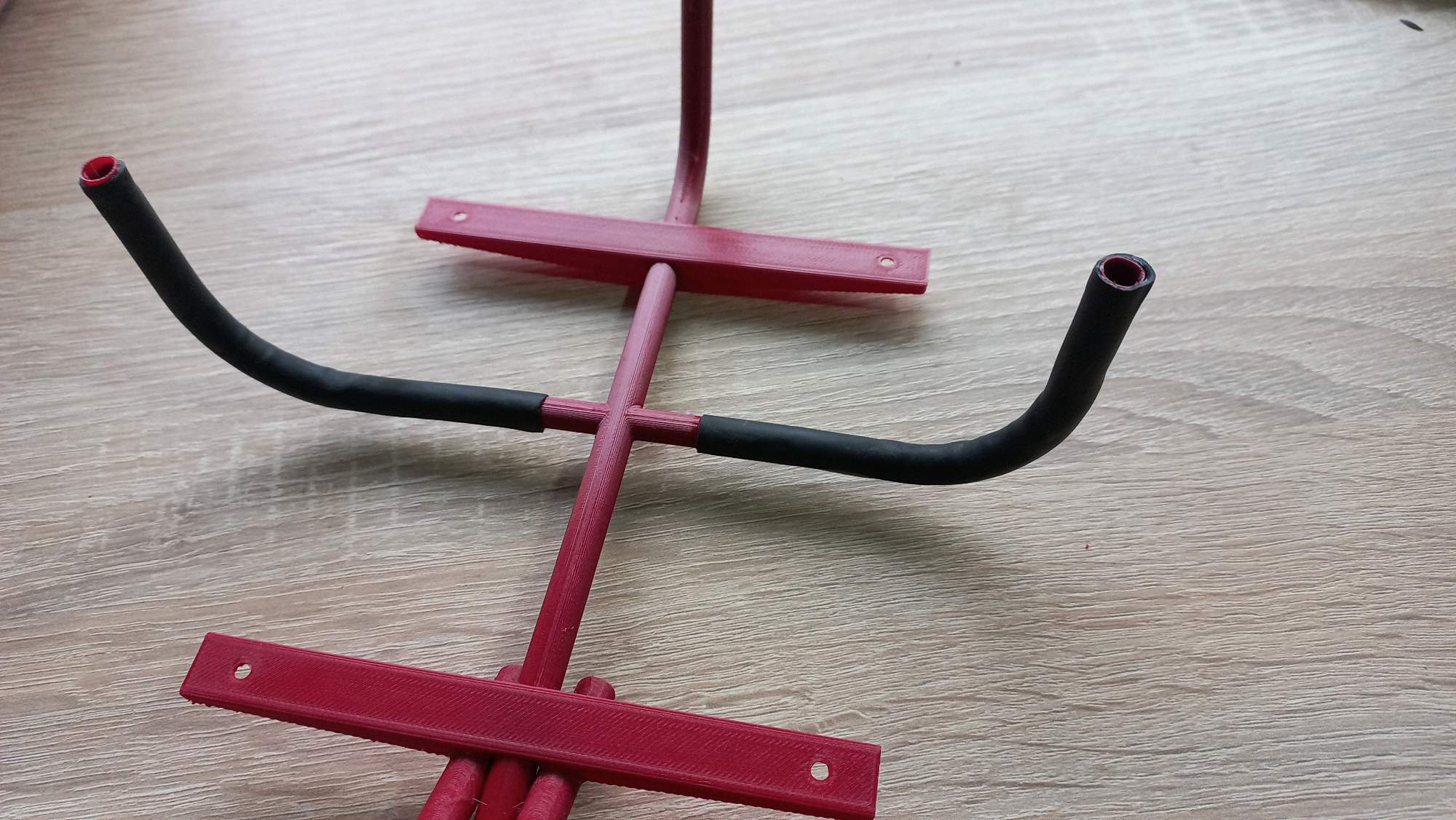

Đặt ống co nhiệt điện qua các ống khung bên. Hơ nóng RẤT CẨN THẬN cho đến khi nó co lại và tạo thành "dây thun". Bạn phải hết sức cẩn thận để không làm chảy hoặc mềm khung. Nếu điều này xảy ra, hãy dừng ngay lập tức, cố định khung và để nguội.
Trượt càng nâng bánh xe và cố định bằng vít M3-20.
Và... Hiện tại chỉ có vậy. ### Danh mục vật liệu: * 2x vít M2-10 mm - 2x vít M2-12 mm
- 1x vít M2.5-20 mm
- 1x vít M3-20 mm
- ống co nhiệt điện - đen
- keo siêu dính Chúc bạn có những giây phút vui vẻ trong quá trình lắp ráp và mọi thứ diễn ra suôn sẻ. Bạn có thể mong chờ phần tiếp theo. Phần thứ 2 đang được thực hiện ;) Phần 2 có tại đây:
