Mô tả

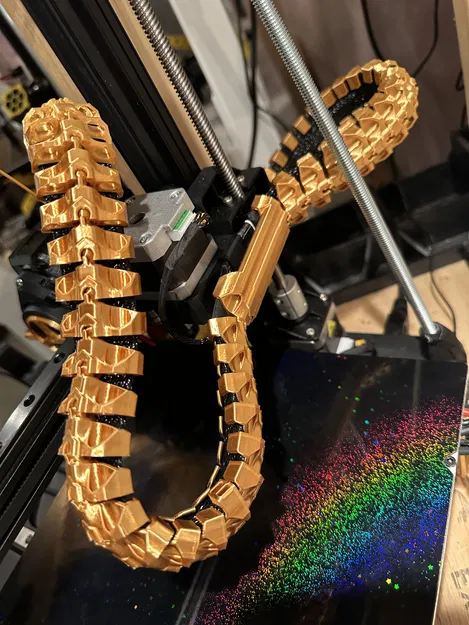

Đây là phiên bản dây xích cáp dạng xương sống của tôi cho Ender 3 V3 KE/SE. Tôi nhắm tới một "diện mạo" rất đặc biệt, và tôi nghĩ mình đã đạt được điều đó.

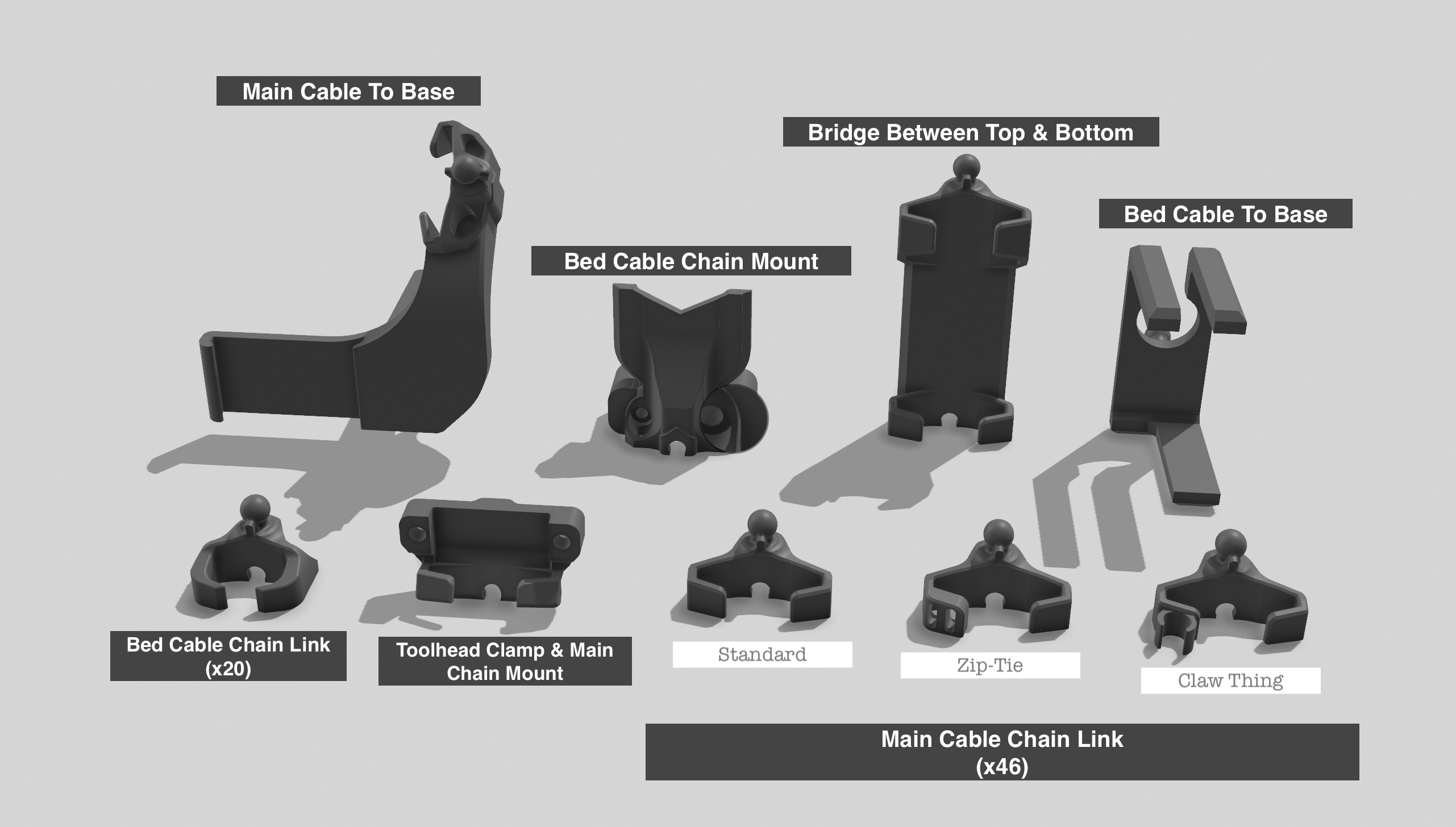

Tôi đã thiết kế các bộ phận cho tất cả các điểm gắn kết khác nhau.

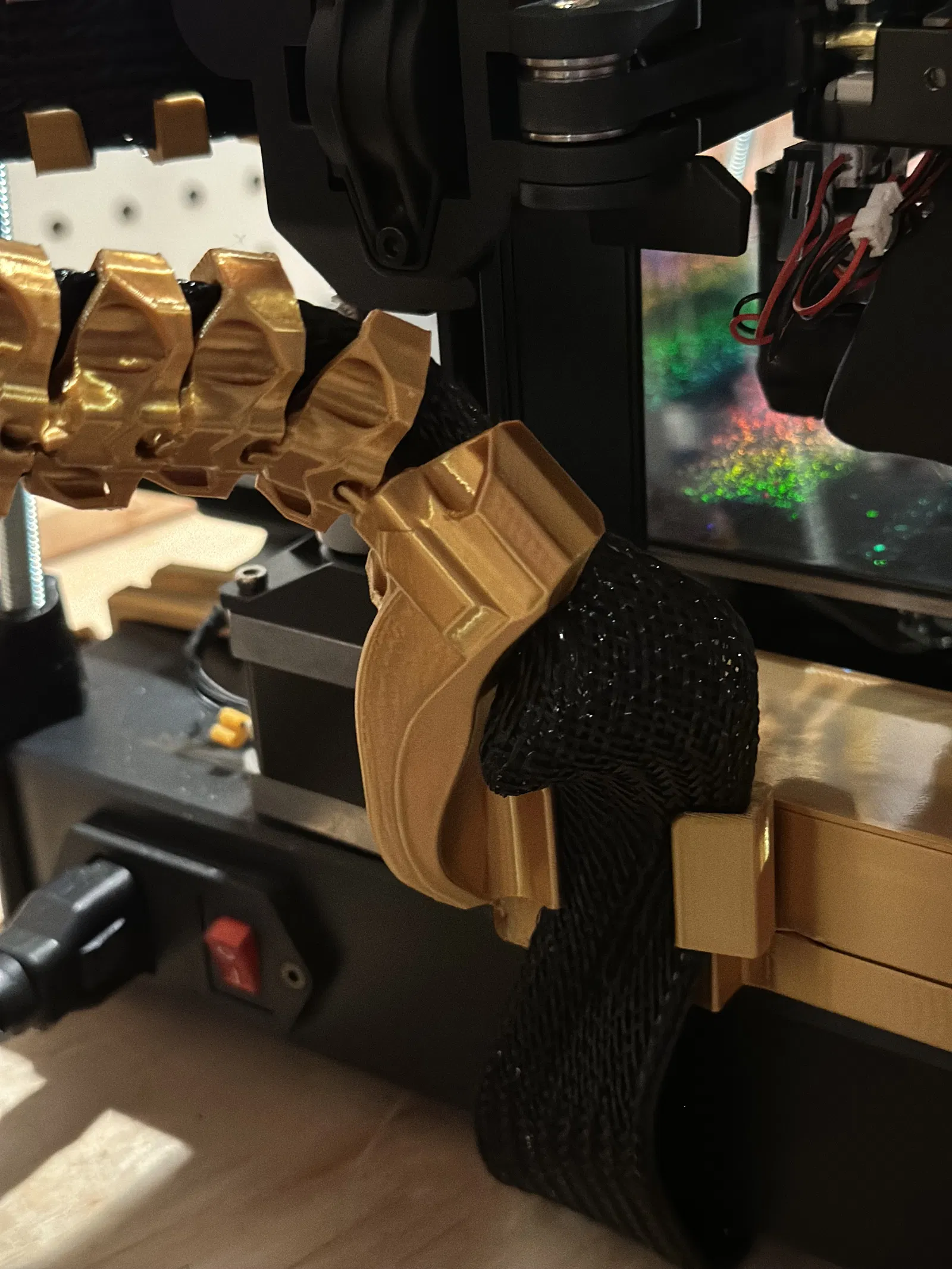

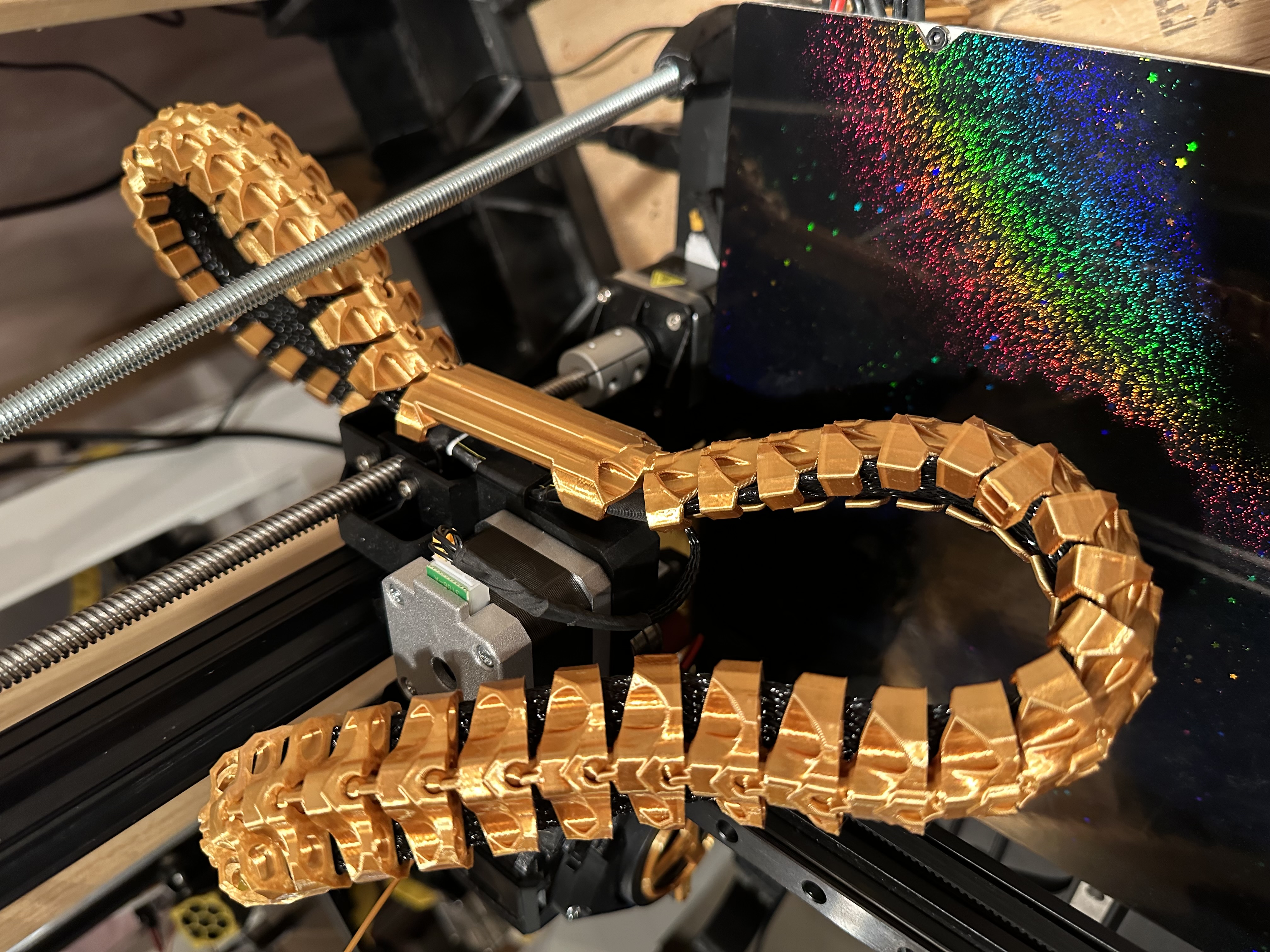

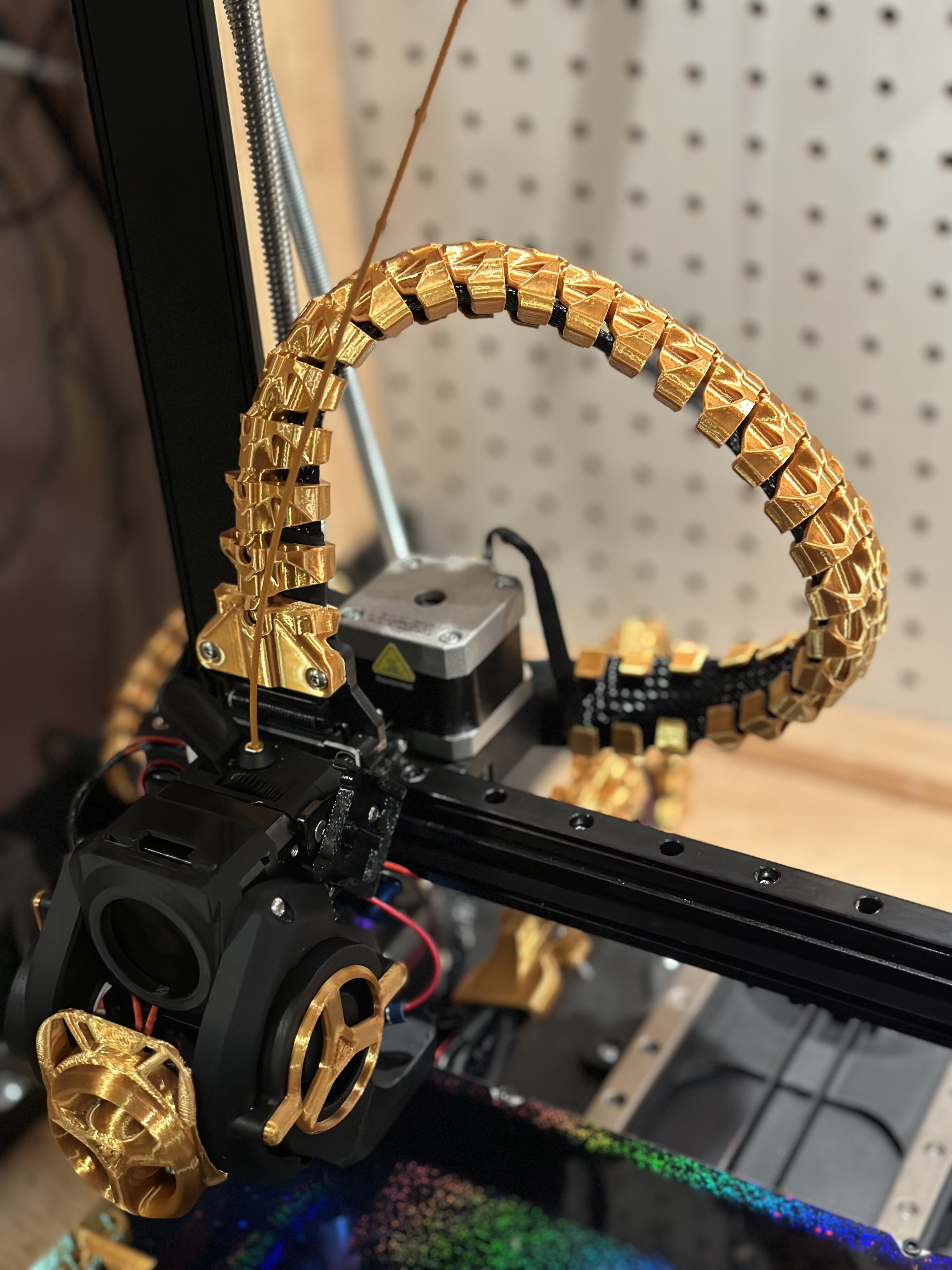

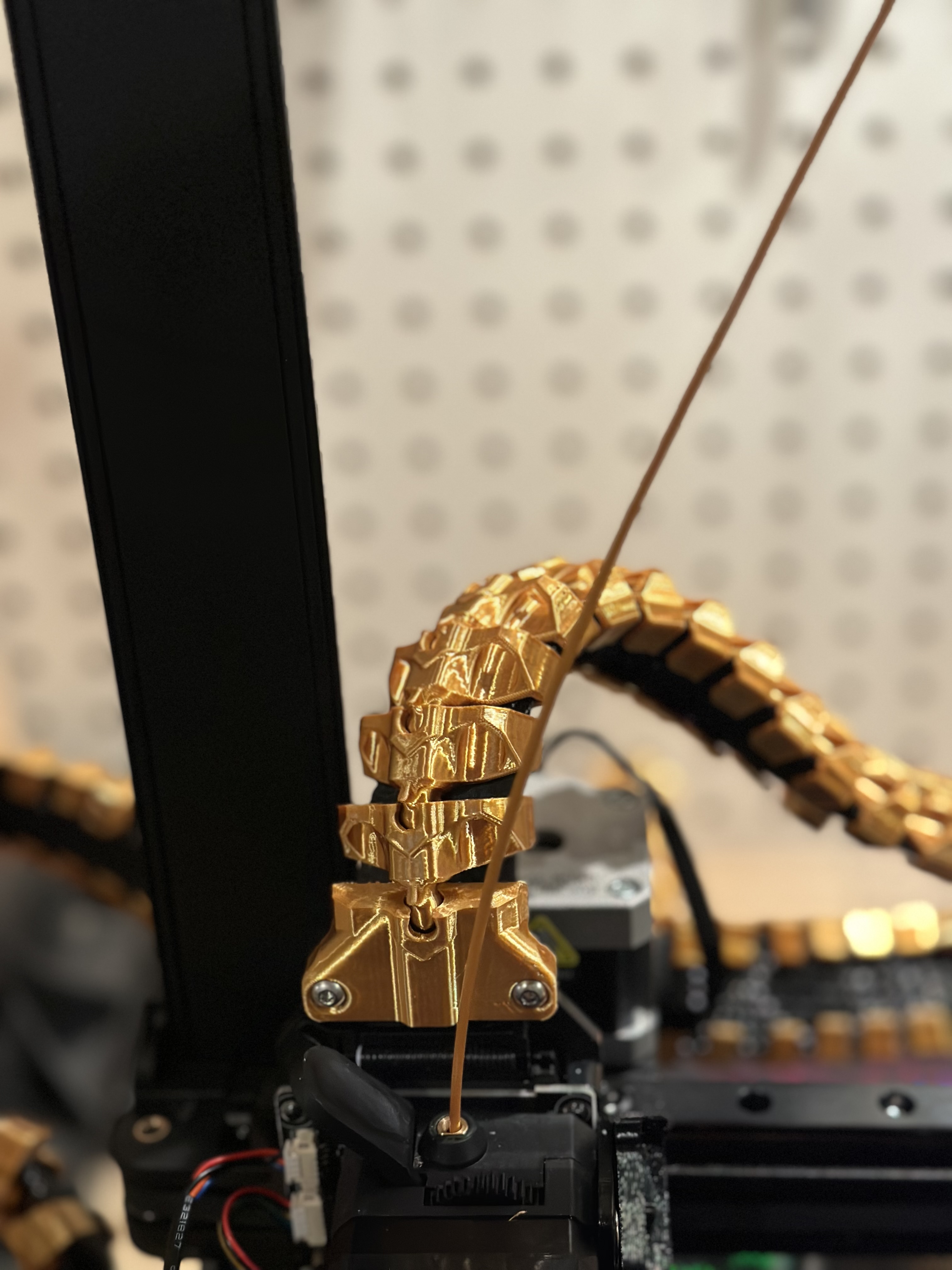

Có ba bộ phận gắn cho cáp chính đi ra khỏi đầu máy in: một cho đầu máy in, một cho chân đế, và một cầu nối cho khoảng trống trục X.

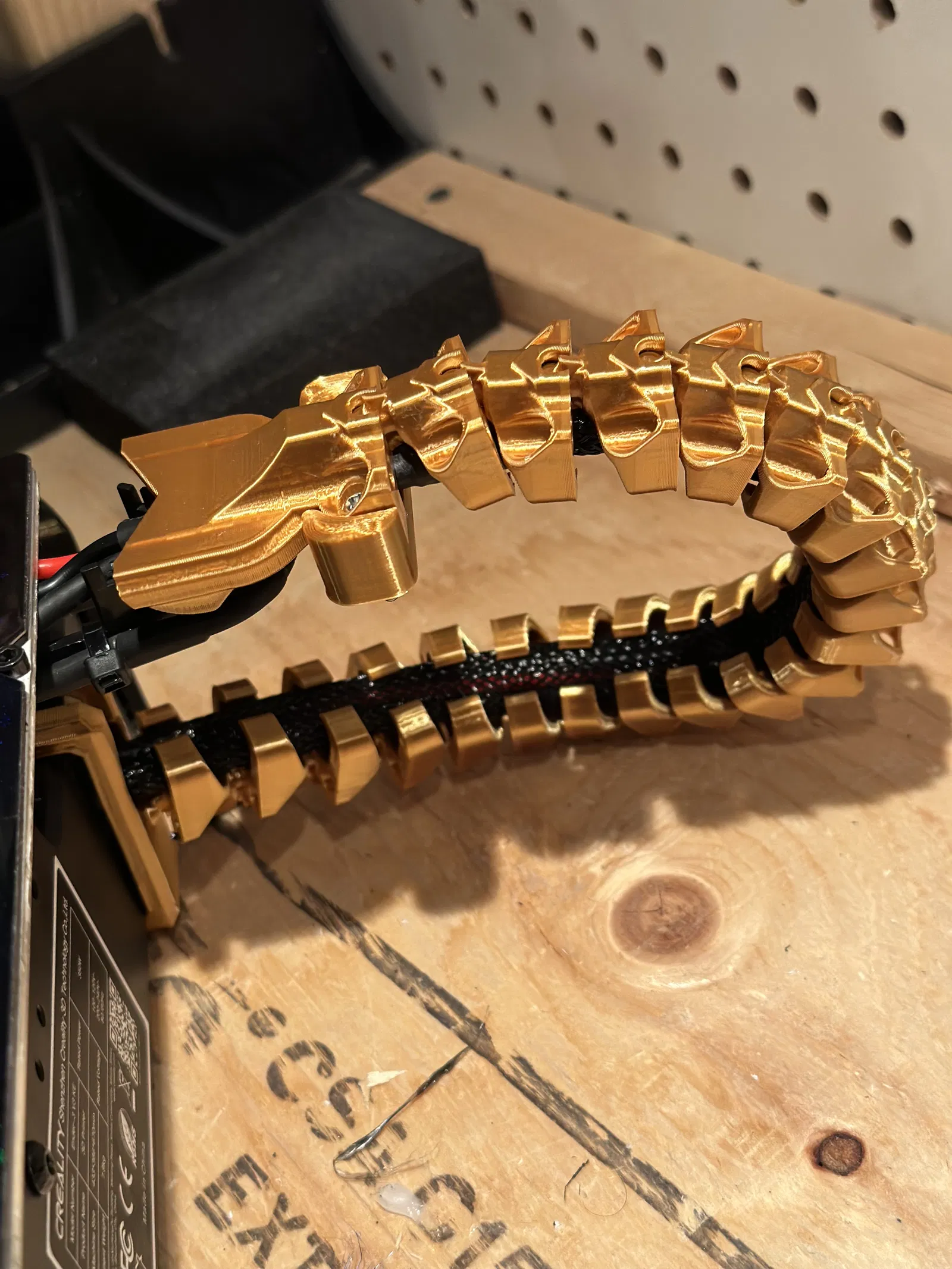

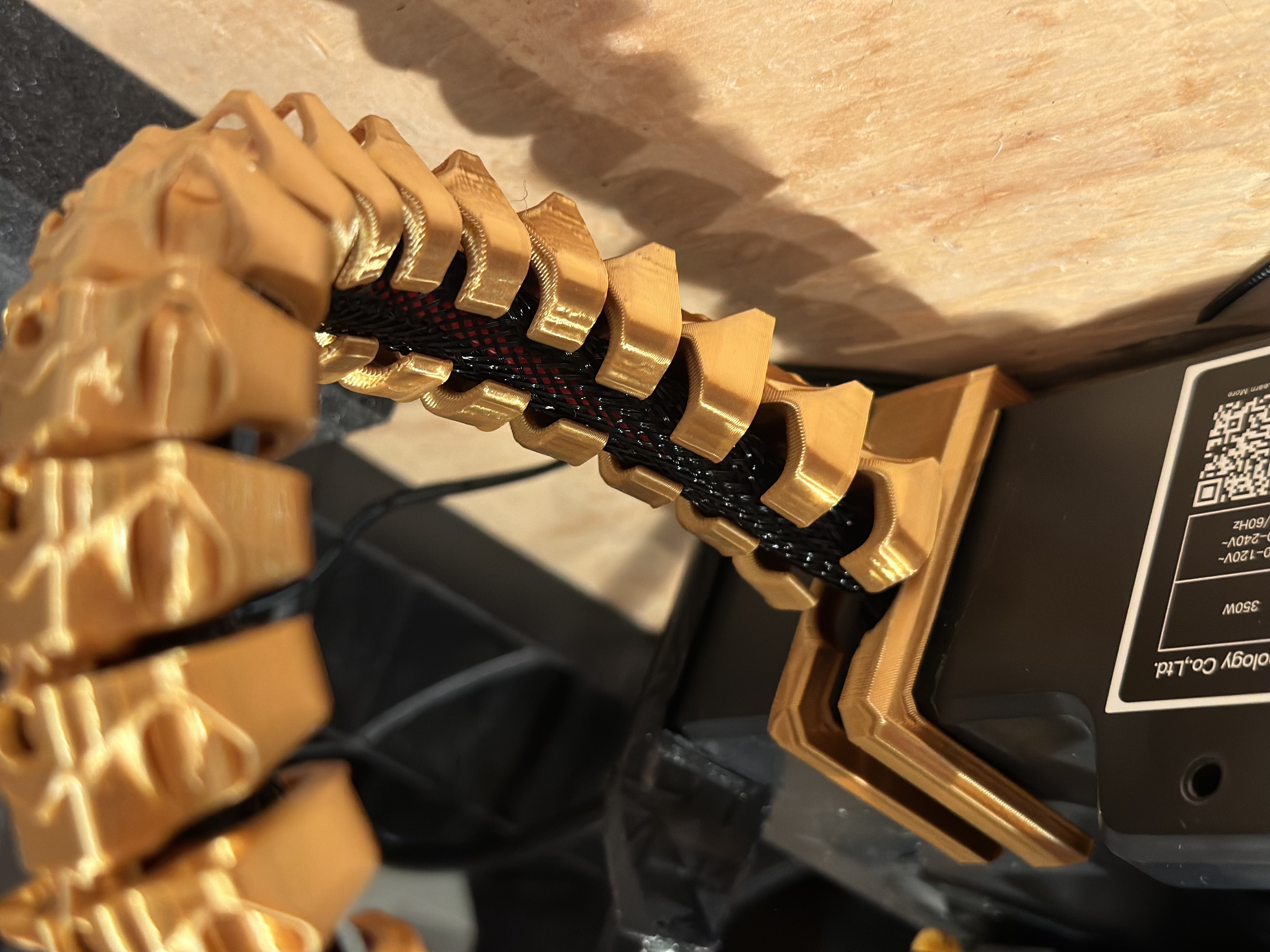

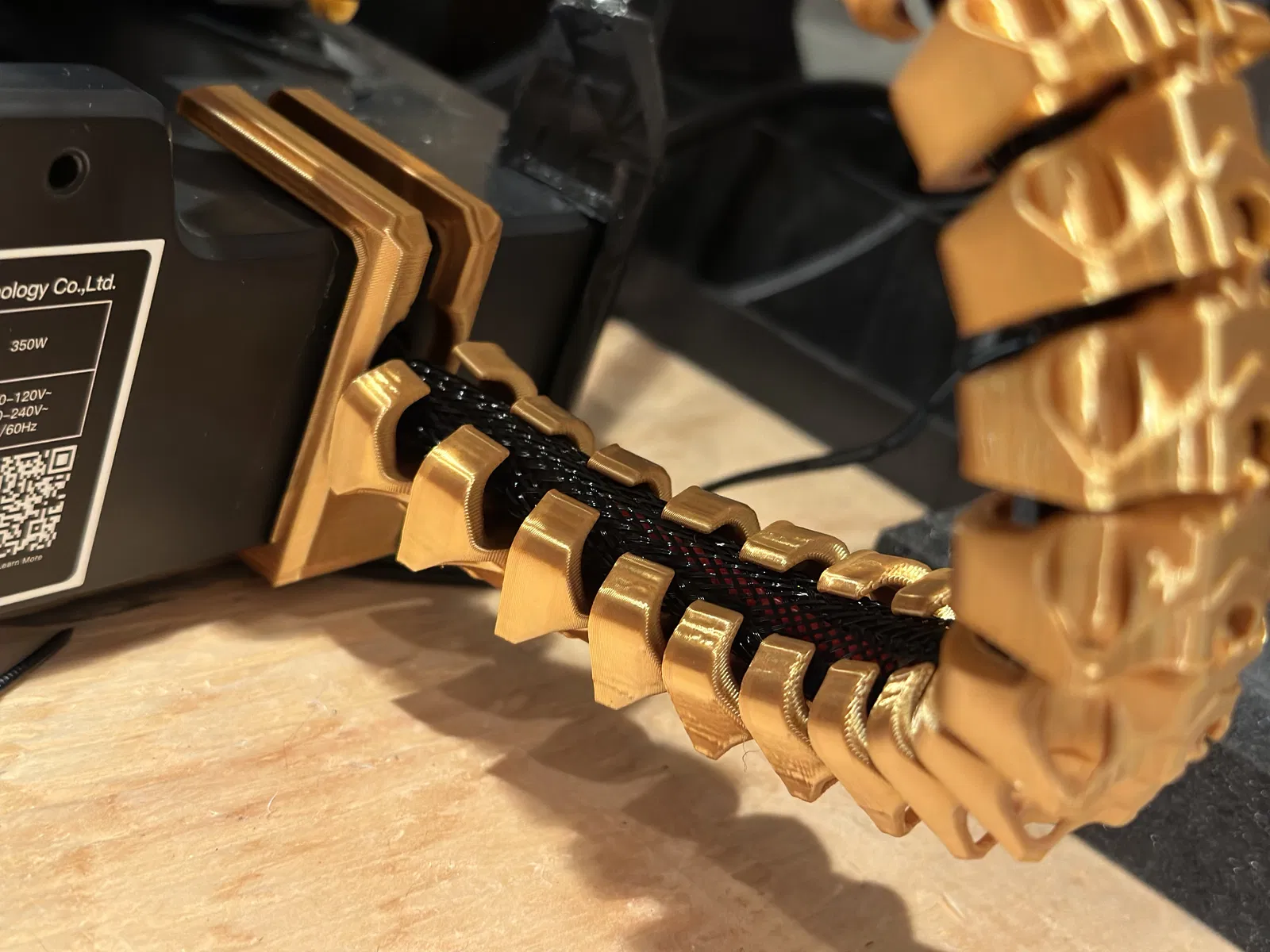

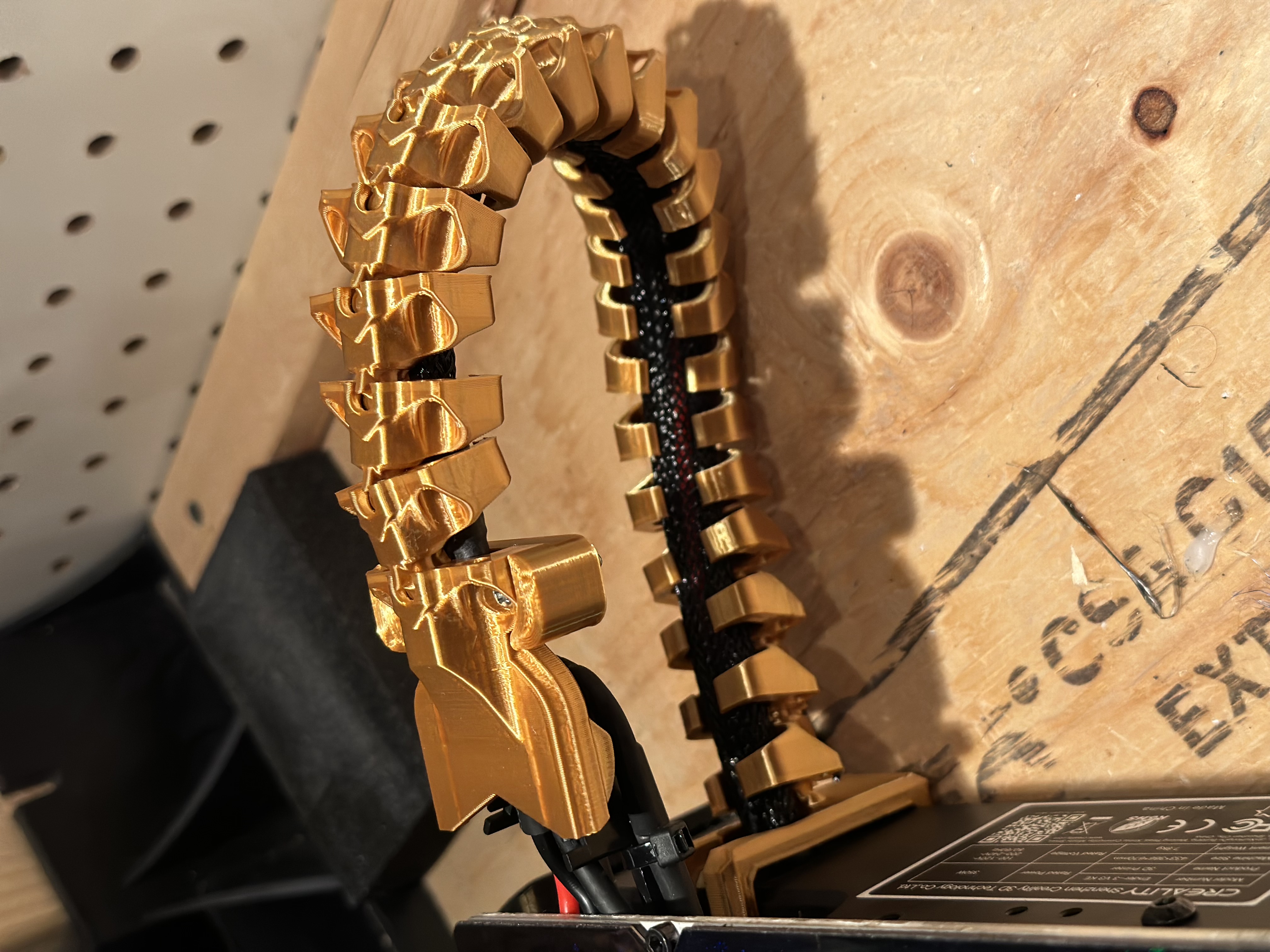

Đối với cáp giường máy in, có 2 bộ phận gắn: Kẹp cho giường máy in và bộ phận gắn cho chân đế phía sau của máy in.

Bạn sẽ cần 2 ốc và đai ốc M3 để cố định. Ban đầu tôi có thiết kế các kẹp nhưng thích nó được kẹp chặt hơn - nên tôi đã chọn loại này. Chiều dài không thực sự quan trọng. Nó sẽ không chạm vào bất cứ thứ gì.

Tham gia discord của tôi! https://discord.gg/uYBuFXUmcU

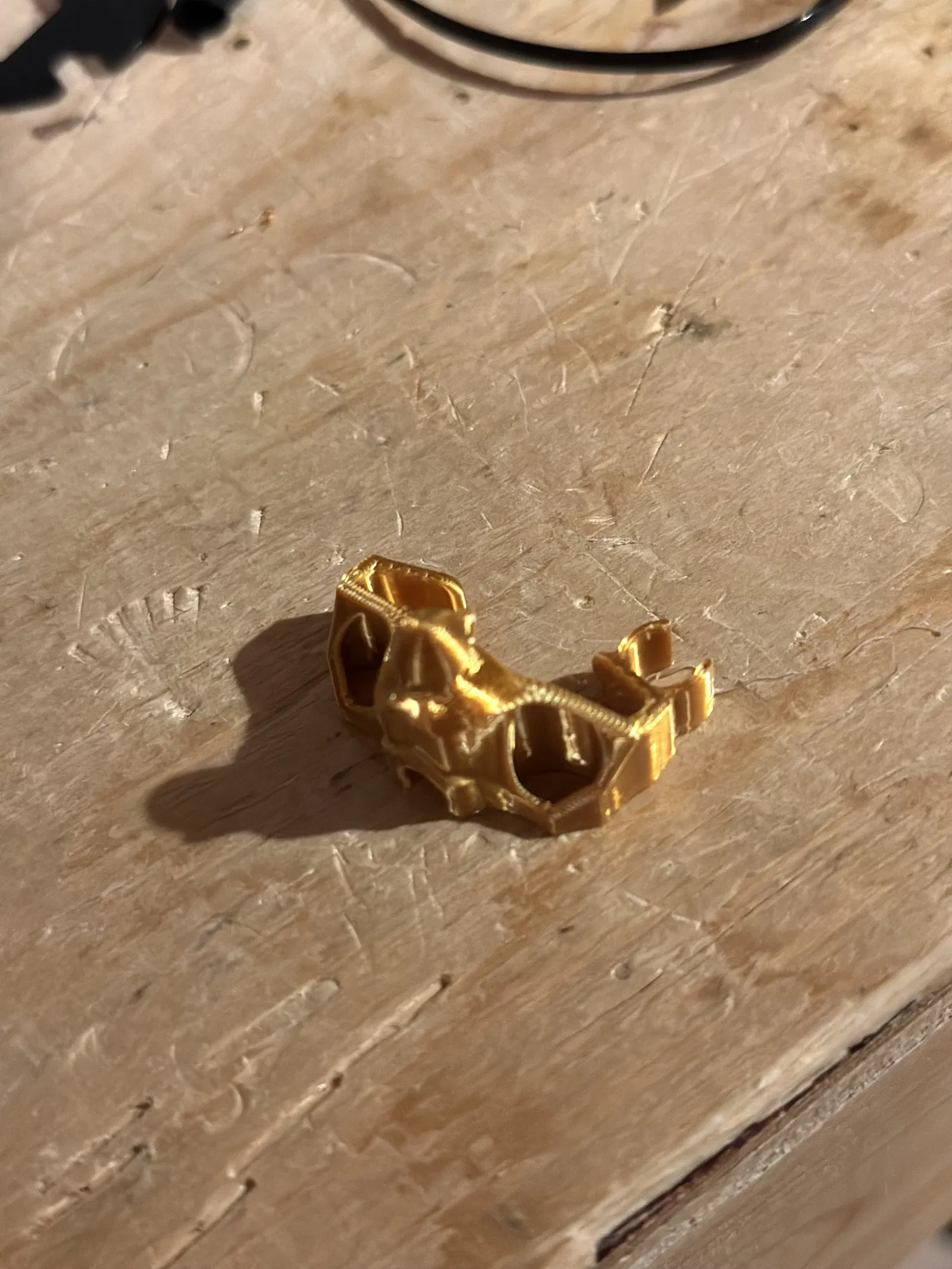

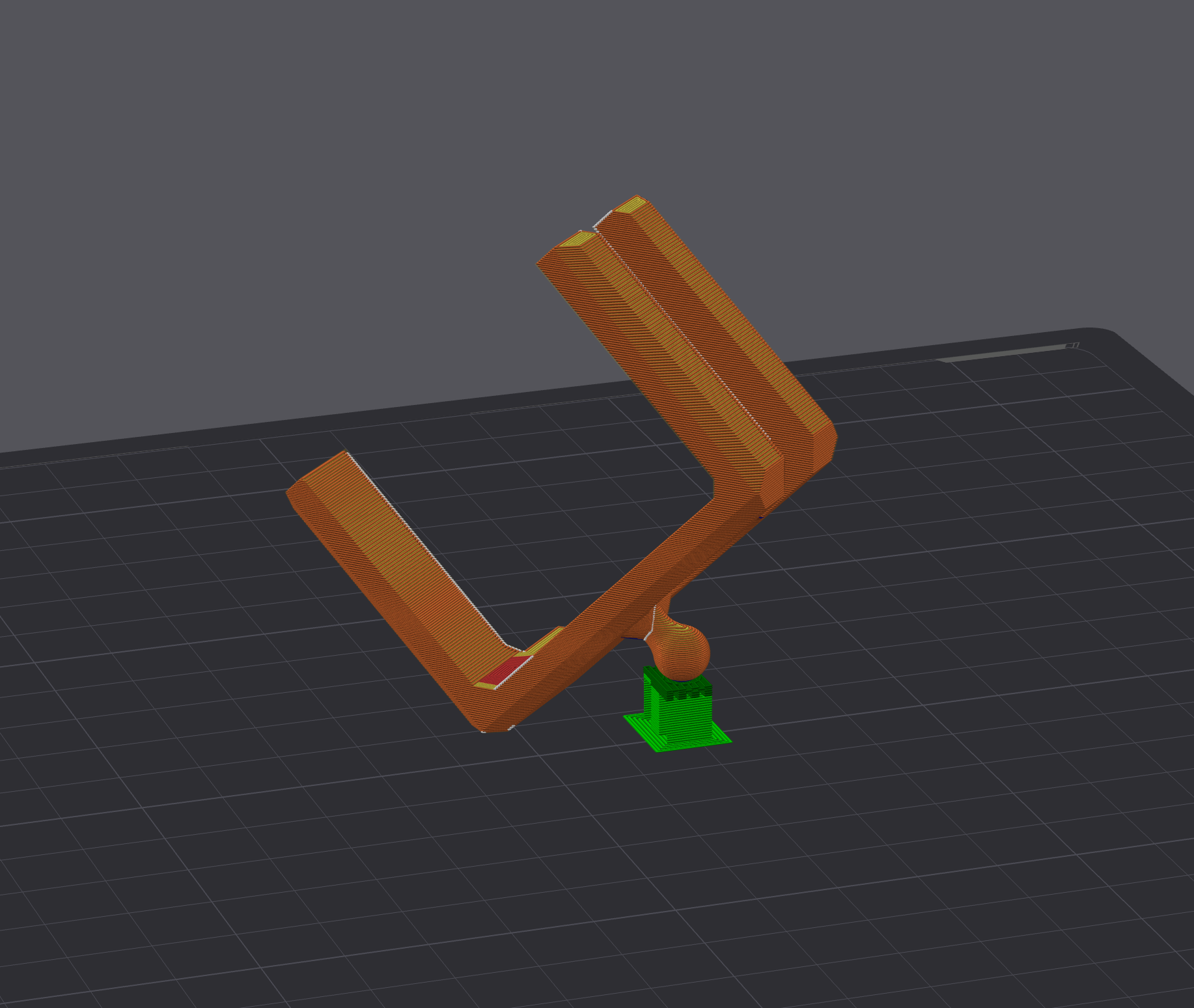

Mọi thứ trong dự án này đều có thể in được mà không cần support ngoại trừ bộ phận chân đế cáp giường máy in. Bộ phận này nên được in, như trong hình dưới đây, với một support nhỏ được vẽ lên cho khớp nối hình cầu.

Bạn sẽ cần in:

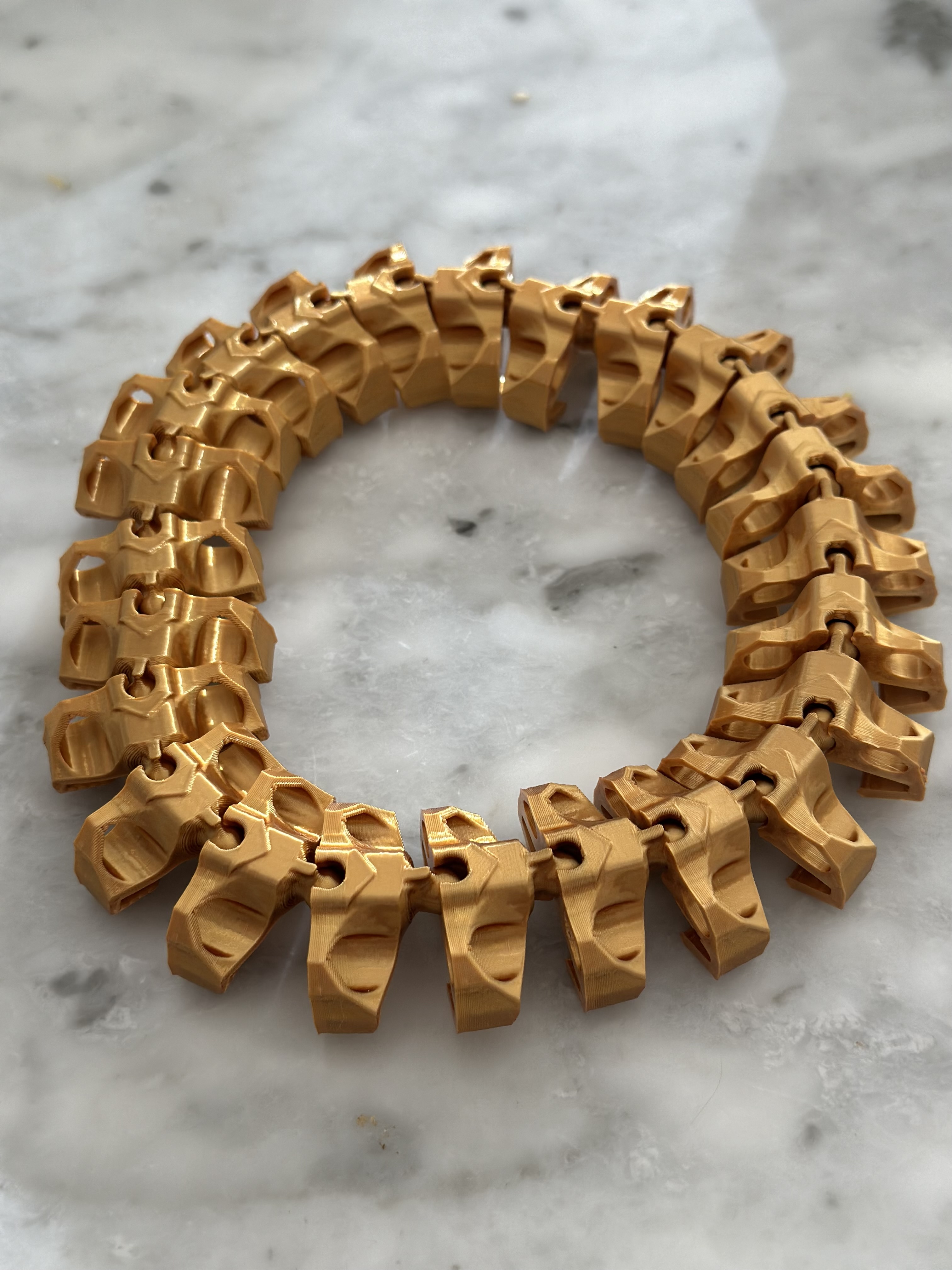

  • 46 Mắt xích chính - Có thể là bất kỳ sự kết hợp nào của bộ phận gắn "Tiêu chuẩn" + các biến thể zip tie hoặc claw. Các biến thể này là tùy chọn nhưng hữu ích nếu bạn có thêm dây đi kèm.
  • 20 Mắt xích giường máy in
  • 1 của mỗi loại bộ phận gắn

Tôi khuyên bạn nên in mọi thứ với chiều cao lớp thay đổi. Nó thực sự giúp ích cho các chi tiết bị overhang.


Cài đặt in:

  • Nhiều lớp vỏ.

Đó là tất cả! Chúc bạn vui vẻ!
