Bộ Căn Bàn In Neptune 4 Plus; Hỗ Trợ Dẫn Dây Cáp 1

3 hình

Máy In 3D

Bộ Căn Bàn In Neptune 4 Plus; Hỗ Trợ Dẫn Dây Cáp

Remix từ Neptune 4/4Pro Kẹp Vít Căn Bàn Kèm Hỗ Trợ Dẫn Dây Xích Tác giả Joushou_1339808

Tác giả true

Lượt tải
353
Lượt thích
66
Lượt coi
1.675
Bản remix
1

File 3 1,8 MB

  • N4PL_N4X_Bed_Aligner_w_Chain_REV1b_1766136663.stlSTL · 503,9 KB
  • N4PL_N4X_Bed_Aligner_w_Chain_REV2_5mm_1766136664.stlSTL · 501,6 KB
  • N4PL_N4X_Bed_Aligner_w_Chain_REV2_4.5mm_1766136665.stlSTL · 790,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#162428
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

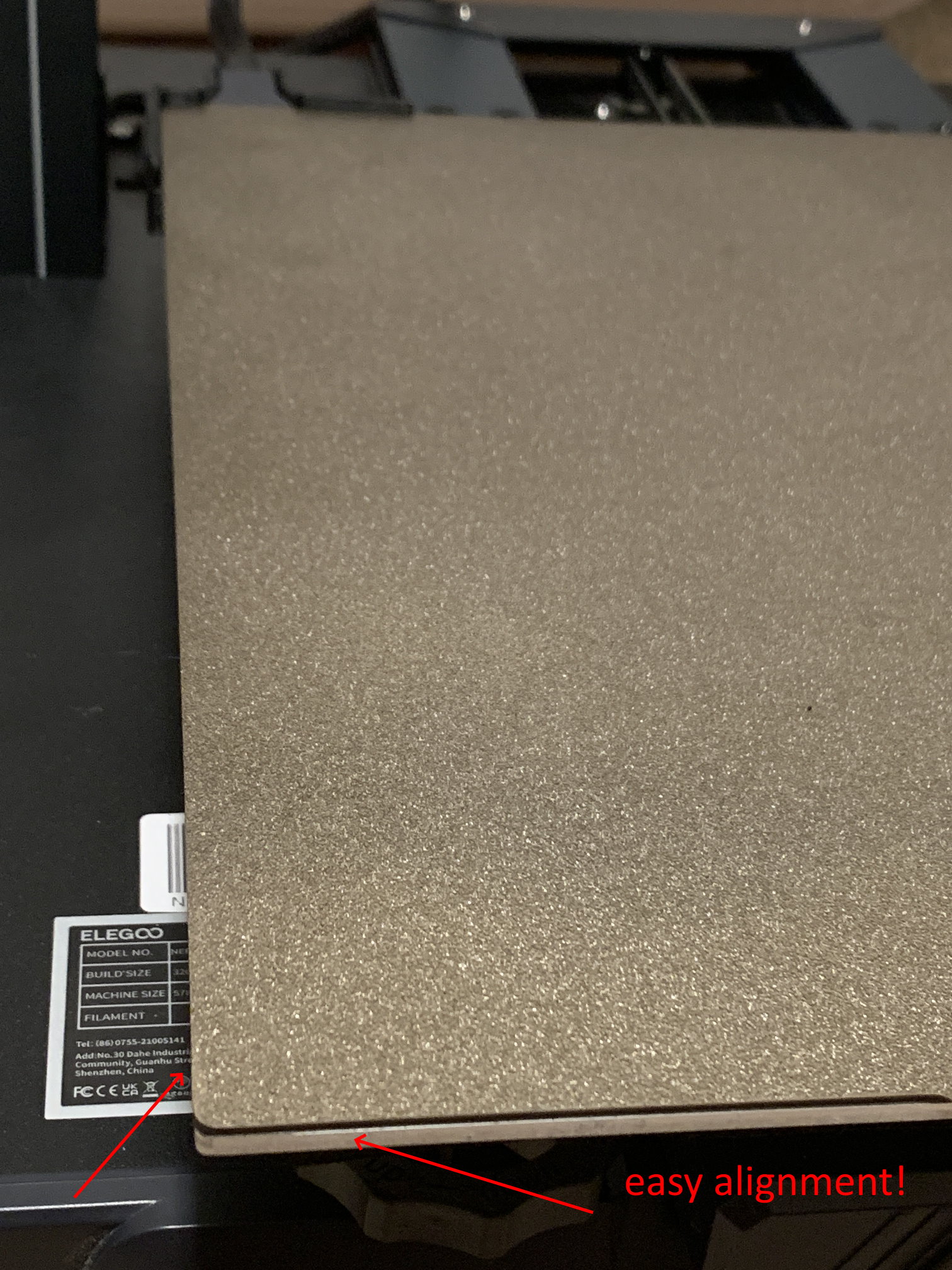

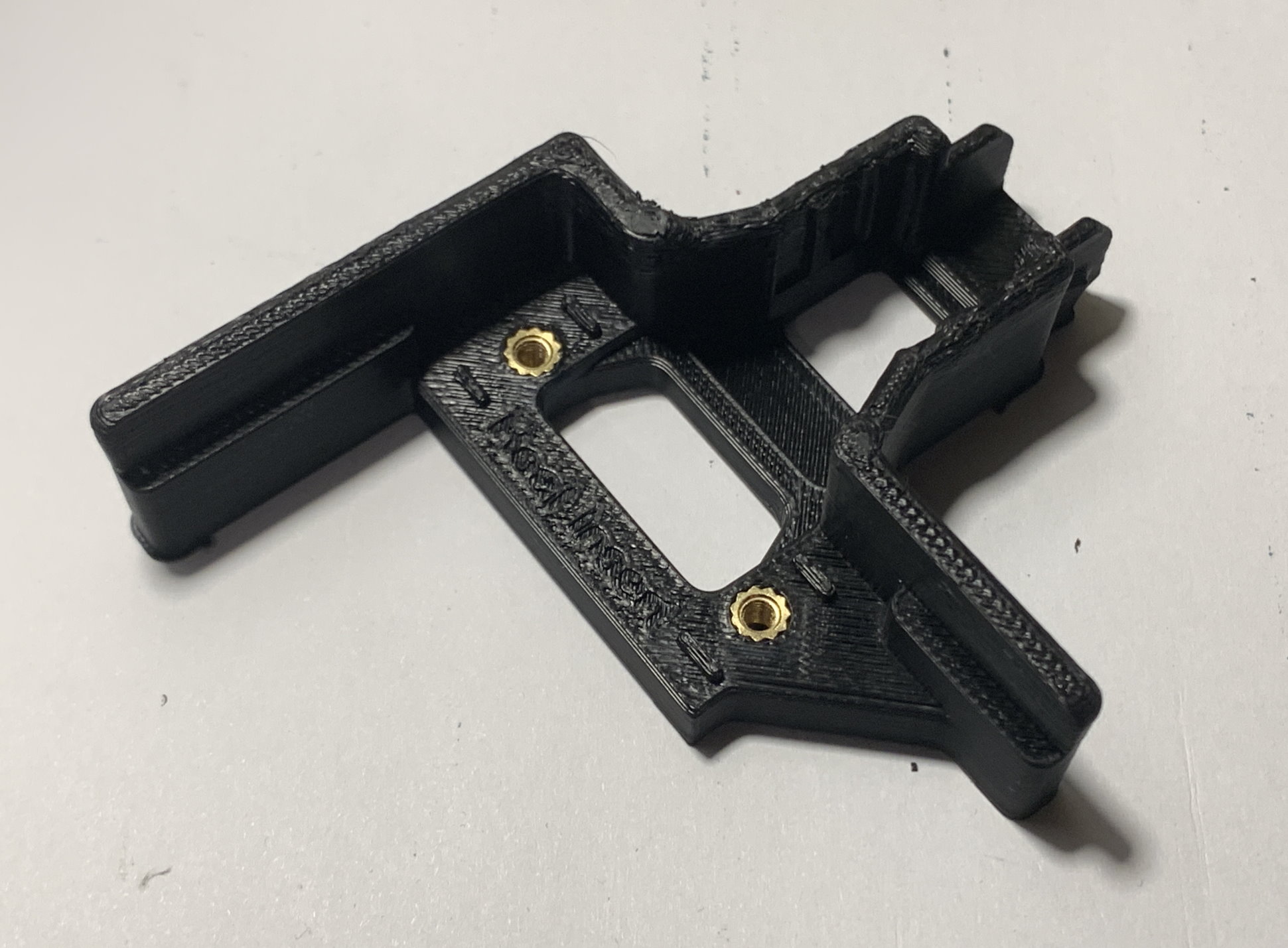

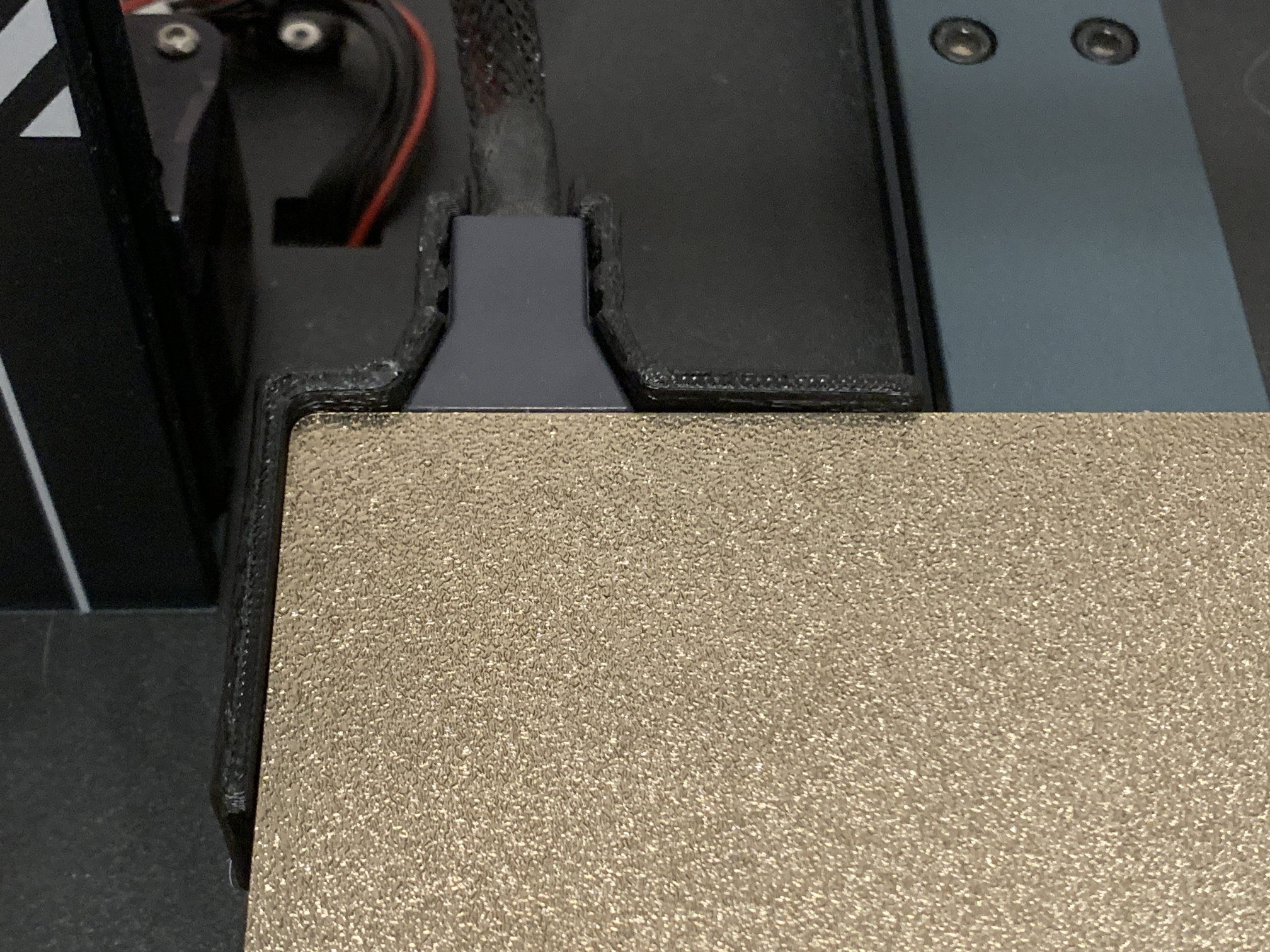

Đây là bộ căn bàn in cho Neptune 4 Plus. Lắp ở góc sau bên trái của bàn in. Cho phép gắn các bộ phận dẫn dây cáp vào dây cáp của bàn in (tùy chọn). Sử dụng ốc vít nguyên bản. Tháo ốc và gỡ tấm giữ dây cáp, vặn bộ căn này vào. Xong. Cái này hơi chật một tí, nhưng rất đáng công vì bàn in giờ đây được căn chỉnh với bàn máy một cách dễ dàng và không tốn sức. Tôi chỉ chỉnh sửa phiên bản có ốc heatset. Nếu bạn cần chỉnh sửa phiên bản nào khác, cứ cho tôi biết. Tôi đoán cái này sẽ dùng được cho Neptune 4 Max. Tôi sẽ cập nhật tiêu đề và mô tả sau khi thử nghiệm trên máy Max (trong vài ngày tới). Nếu cần chỉnh sửa thêm để lắp trên máy Max, tôi sẽ thực hiện và tải mô hình lên danh sách này. Cái này KHÔNG lắp vừa cho Neptune 4 Pro hoặc Standard. Đối với các máy đó, xem mô hình gốc hoặc bản chỉnh sửa khác của tôi. Dựa trên mô hình của @Joushou_1339808, đã có chỉnh sửa để phù hợp với Neptune 4 Plus. * Dịch lỗ và chốt sang trái khoảng ~2mm bằng cách cắt bỏ phần dư

  • Dịch lỗ và chốt về phía cạnh sau khoảng ~1mm
  • Kéo dài các gờ chặn bàn in ra vài mm mỗi bên
  • Hạ thấp các mặt đỡ tiếp xúc bàn in một chút để vừa hơn Để biết thêm chi tiết, xem mô tả của mô hình gốc. Cập nhật 20240623: Bộ phận thử nghiệm được chụp ảnh của tôi lắp hoàn hảo trên một máy N4Plus, nhưng lại không lắp vừa trên máy khác. Tôi đã dịch chuyển các lỗ lắp và chốt khoảng ~0.15mm. Điều này sẽ cho phép đủ độ linh hoạt để vừa vặn tốt và cũng đảm bảo bàn in được căn chỉnh chuẩn.
    Tôi cũng tạo thêm không gian trước-sau cho bộ phận giữ dây rút nhựa di chuyển, điều này có thể giúp căn chỉnh lỗ ốc. CẬP NHẬT 20240802: Thêm phiên bản cho ốc heatset nhỏ hơn. Hầu hết các ốc heatset có đường kính từ 4.7 đến 5mm và sẽ vừa với mô hình REV2_5mm tiêu chuẩn. Nếu ốc của bạn gần 4.5mm, bạn có thể thử phiên bản lỗ nhỏ hơn REV2_4.5mm.
