Giá Đỡ Điện Thoại Có Khớp Cầu Và Nam Châm 1

3 hình

Dụng Cụ Tiện Ích

Giá Đỡ Điện Thoại Có Khớp Cầu Và Nam Châm

Remix từ Hệ thống tay đỡ đa năng Tác giả RostaP

Tác giả RabidOtter_550085

Lượt tải
103
Lượt thích
31
Lượt coi
904

File 5 21,2 MB

  • Half_Ball_1766141435.stlSTL · 1,1 MB
  • Nut_1766141436.stlSTL · 11,2 MB
  • Socket_1766141438.stlSTL · 7,7 MB
  • Threaded_System_Connector_1766141439.stlSTL · 619,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

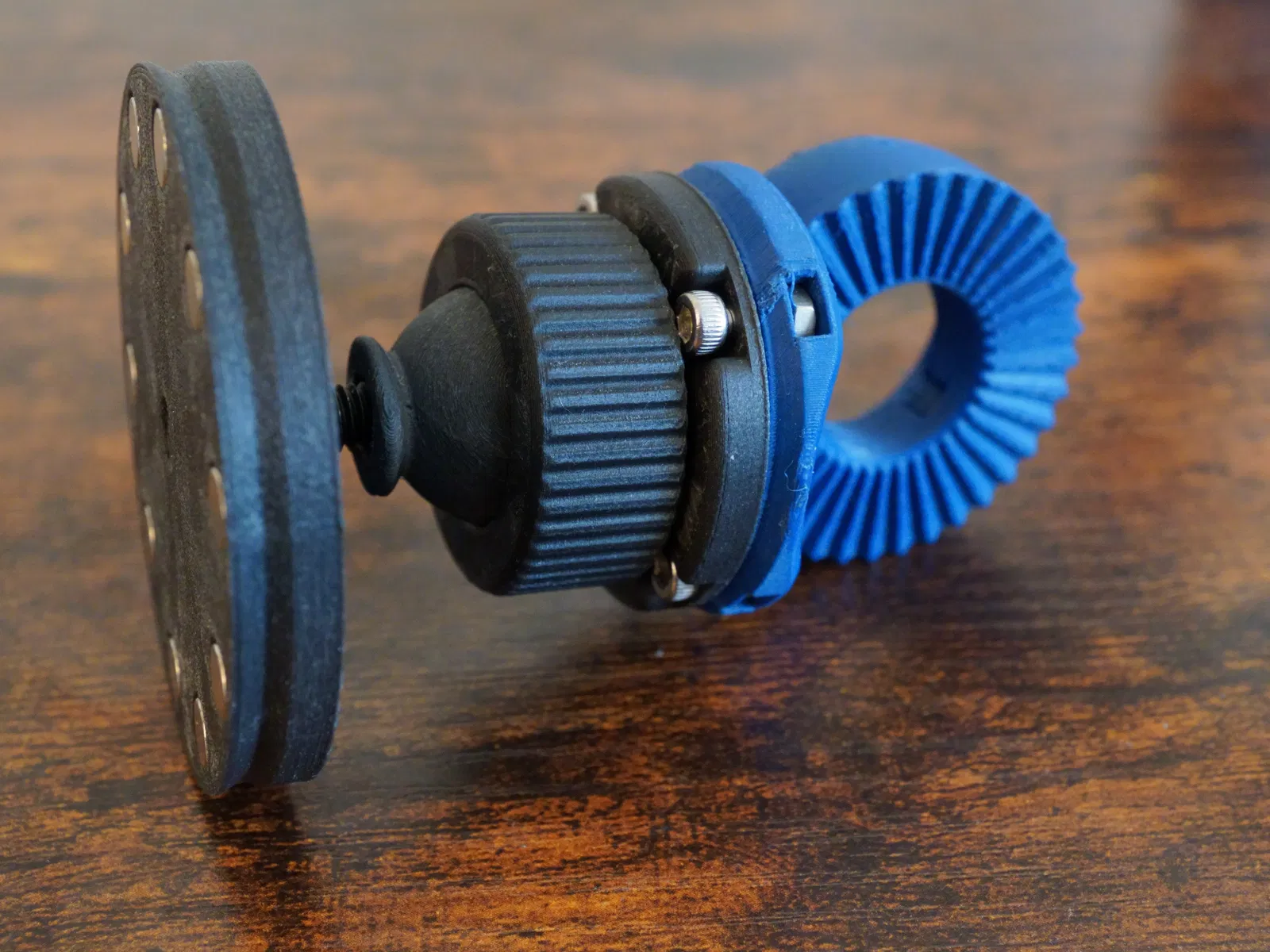

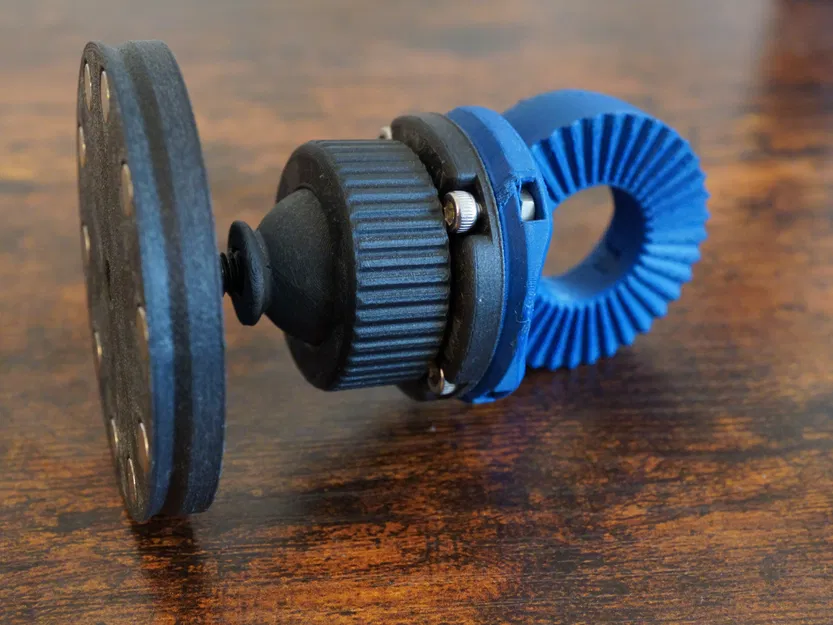

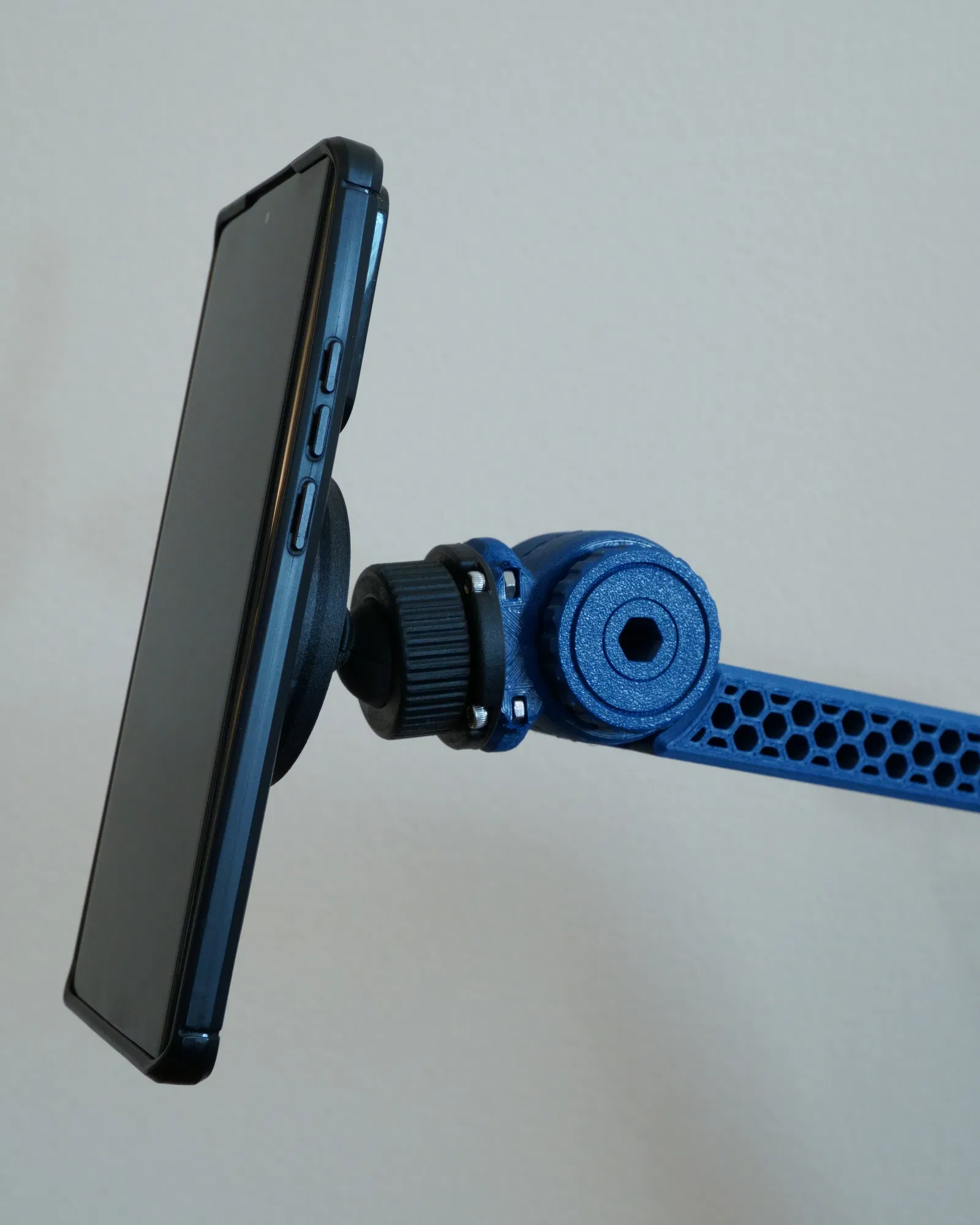

Tôi muốn có một cái giá đỡ điện thoại trên bàn đầu giường, và Hệ thống Tay đòn Đa năng loại nhỏ hoạt động rất tốt, nhưng nó không thể giữ điện thoại ở góc mà tôi muốn. Cái này cho phép điều chỉnh hoàn toàn.

Các nam châm được bố trí trong một vòng tròn có đường kính 50 mm, phù hợp với thông số kỹ thuật Magsafe của Apple.

Tôi cũng đã tạo một kết nối ren để gắn lại vào Hệ thống Tay đòn Đa năng.

Huần cứng cần thiết cho giá đỡ điện thoại:

  • 4x ốc lục giác chìm đầu trụ M3 x 6 mm
  • 10x nam châm tròn 6 x 6 mm (hoặc bạn có thể dùng 20x nam châm 6 x 3 mm, hoặc 30x nam châm 6 x 2 mm)
  • 1x ốc lục giác chìm đầu trụ M6 (dài 16 mm trở lên, tôi đã dùng bu lông dài 25 mm)

Bạn cũng có thể thay thế ốc M6 bằng ốc lục giác chìm đầu trụ 1/4"-20, đây là tiêu chuẩn cho các giá đỡ máy ảnh.

Tất cả các bộ phận nên được in với chiều cao lớp 0.1 mm để có bề mặt càng mịn càng tốt và/hoặc ren chính xác. In hai Nửa hình cầu, sau đó dán chúng lại với nhau quanh ốc M6 hoặc 1/4"-20, sử dụng hai đoạn dây tóc ngắn làm chốt định vị. Cẩn thận để keo không bị chảy ra khi kẹp hai nửa lại với nhau. Bạn sẽ muốn lắp quả cầu vào đai ốc trước khi gắn giá đỡ điện thoại.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
21,2 MB
File lớn nhất
11,2 MB
