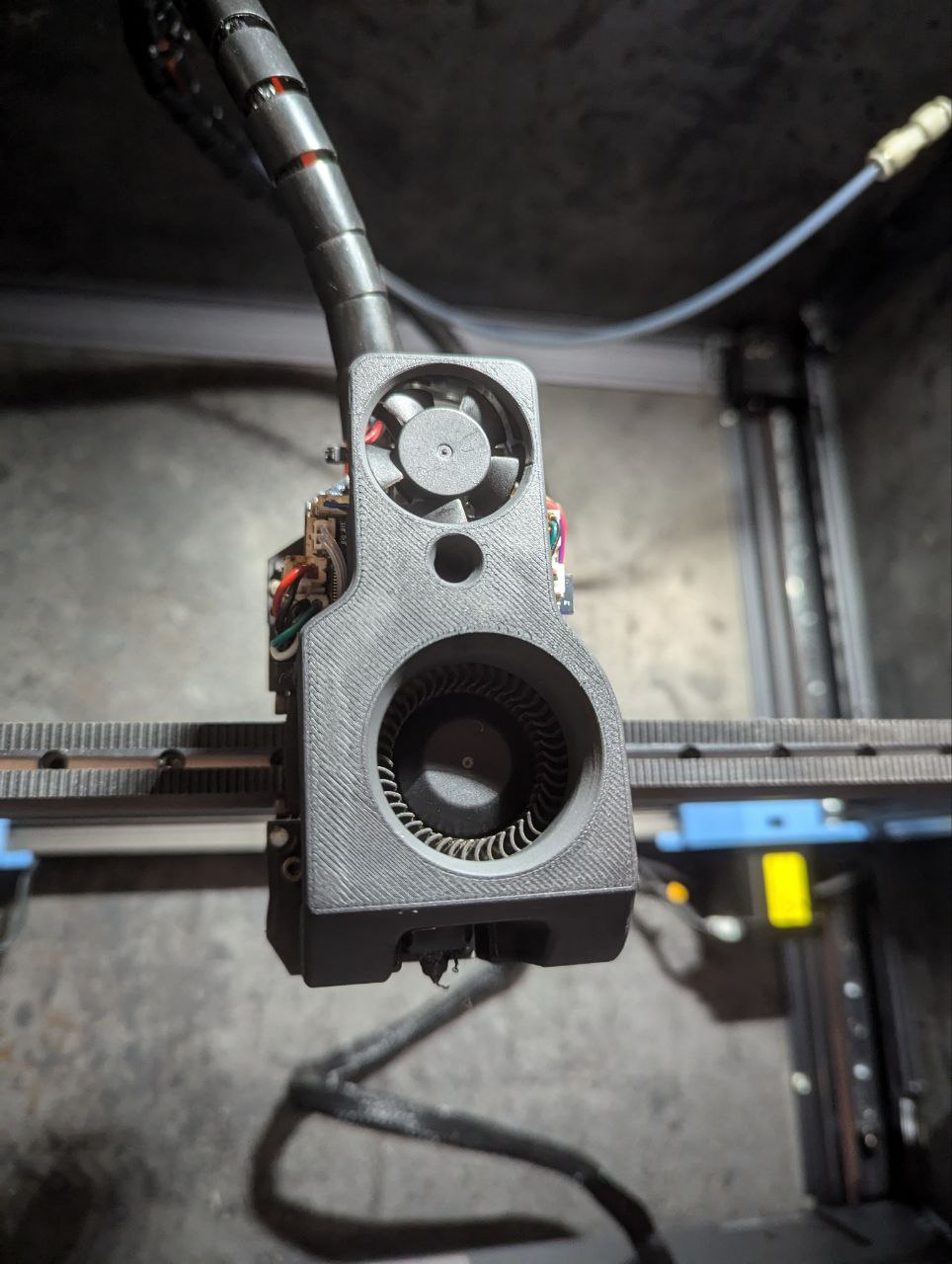

SV08 Fan Shroud (Atomic Remix) V2/V1 Mashup

Lúc mà chỉnh vật liệu mới á, tui để ý là mấy cái góc nghiêng 45 độ đơn giản á, in ra xấu lắm, mà chỉnh mạnh nhẹ cái quạt thì cũng chả khác gì.

Nên tui mới chế lại cái Atomic Shroud V2 này cho nó thổi mạnh hơn, mà cái thiết kế ống dẫn khí của V2 á, nó sai bét nhè, khí thổi ra phía sau cái đầu phun luôn, thành ra nó cứ đánh nhau với cái quạt phía sau. Thế là mọi thứ xung quanh cái mẫu in đều được làm mát hết, trừ cái chỗ mà mình cần làm mát nhất.

Cái V1 thì nó giống cái đế quạt Atomic hồi xưa, mà cái đó thì lại lấy cảm hứng từ Bambu với nó giống cái Sovol Shroud gốc. Cái này thì tạm ổn rồi, nhờ cái quạt 24V nó thổi ra khối lượng khí khổng lồ luôn

CÀI ĐẶT IN

Của tui thì tui dùng nè:

ABS/ASA/PolyCarbonate

0.2mm lớp

0.5mm đáy

4 lớp trên

2 đường viền

10% lưới gyroid

CÁCH LÀM

Tại tui hổng có tìm được cái hướng dẫn đơn giản nào để nối cái quạt phía trên cho nó chạy á, nên đây là cách của tui:

Trong printer.cfg thêm vô nè (cuộn xuống chỗ nào thấy giống giống rồi chèn vô – chèn chỗ nào cũng được hết á – miễn là đừng có chèn vô mấy dòng có chữ “include xxxx” nha)

[heater_fan mcu_fan]
pin: extra_mcu:PB0
max_power: 1
fan_speed: 0.5
kick_start_time: 0.5
heater: extruder
heater_temp: 45

Cái này là cái quạt nó sẽ quay ngay khi cái đầu phun nó đạt tới 45°C, mất 0.5s để đạt tốc độ cài đặt và tốc độ được đặt là 50%. Cái quạt nó sẽ hiện lên trên mainsail là “mcu_fan”.

Tại vì nó là cái quạt nhỏ 24V á, khi bật 100% thì nó kêu rè rè khó chịu lắm, nên chỉnh 50% tốc độ là vừa đủ để thổi khí quanh cái mcu mà cũng im nữa.

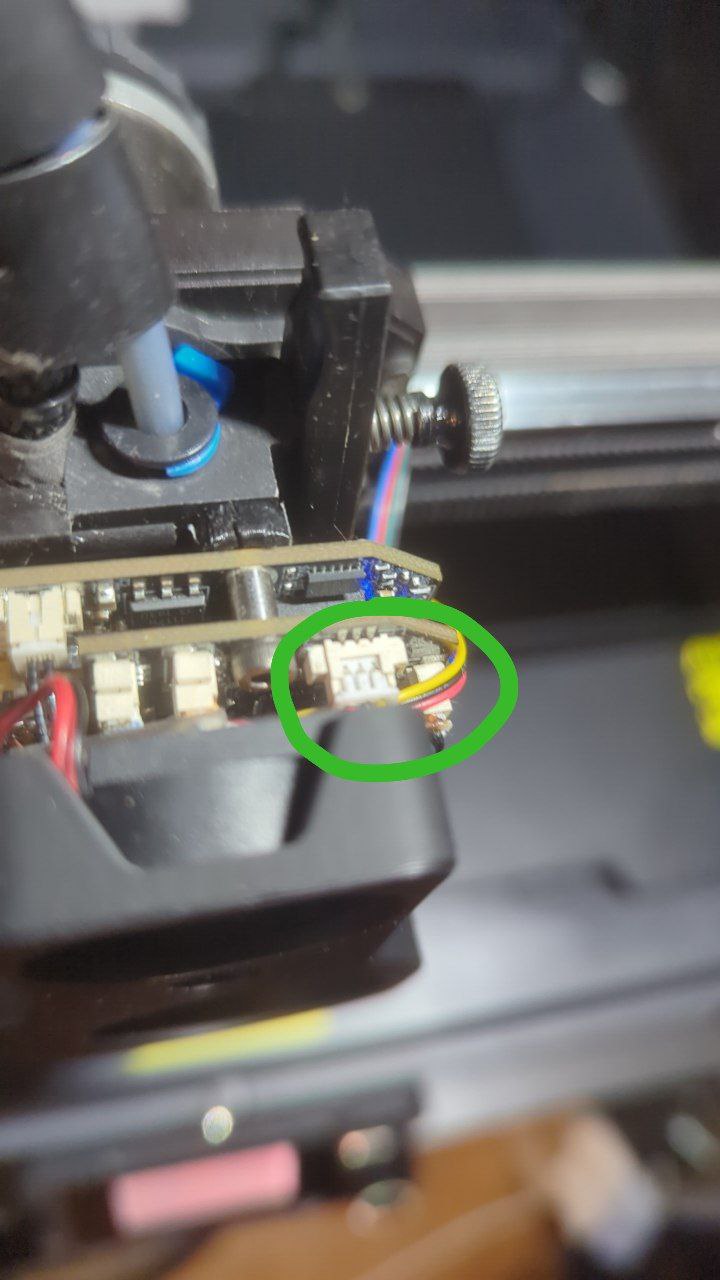

Đây là cái đầu nối nè:

Tui dùng mấy cái dây này nè, tại tui hổng có đồ để bấm cos riêng: https://www.aliexpress.com/item/1005008048940491.html

Tui xài cái quạt này nè, rồi hàn dây vô chung với cái trên: https://www.aliexpress.com/item/32810618231.html

Nếu mà bạn hổng có biết hàn hoặc hổng có mỏ hàn á thì xài cái này nha https://www.aliexpress.com/w/wholesale-solder-heatshrink.html

(cứ kiếm cái nhỏ nhất á, lột vài mm vỏ dây ra cho lộ đồng ra, luồn cái ống vô một cọng dây, xoắn hai cọng dây lại, đặt cái ống vô ngay chỗ đồng xoắn lại, rồi lấy súng nhiệt hoặc bật lửa hơ cho cái thiếc ở trong ống nó chảy ra và nó co lại luôn)
