SlotLock - Giá treo tường có khóa - Cải tiến!

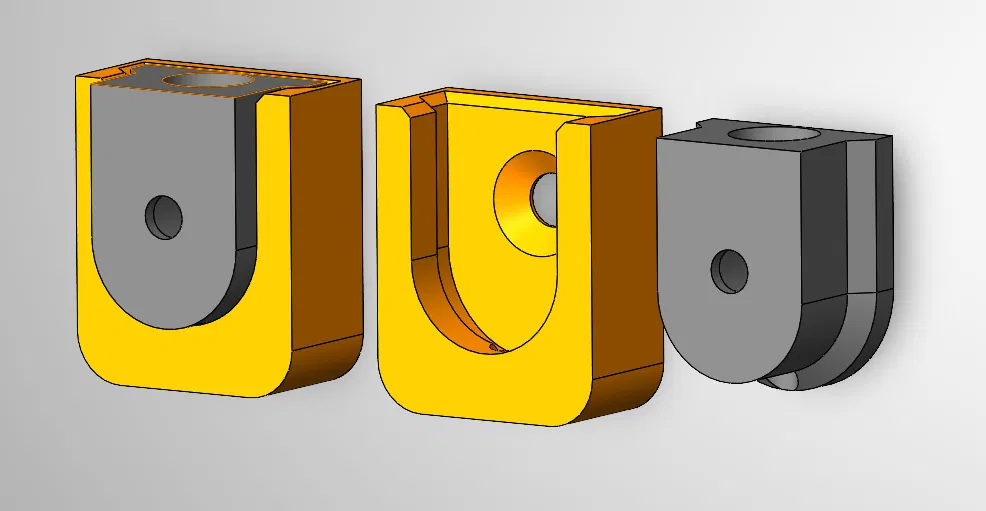

SlotLock là giá treo tường hai mảnh, có thể khóa cố định bằng ốc vít. Thiết kế cải tiến này khắc phục nhược điểm của các mẫu cũ, đảm bảo vật dụng treo tường không bị tháo ra ngoài ý muốn. Thích hợp cho việc treo áo khoác, vật dụng gia đình, với tùy chọn khóa bằng ốc M4 hoặc ốc gỗ. Hướng dẫn in chi tiết và gợi ý sử dụng sáng tạo.
Mô tả
Mình cần một cái giá treo tường chắc chắn để treo cái móc áo trên tường mà không cần lộ ốc vít. Ban đầu mình thấy cái thiết kế này: Strong Universal Wall Mount**,** nhưng không thích cái kiểu mà con nít nó tháo móc áo ra lung tung được. Thế là mình thiết kế cái giá treo tường này, có ốc vít DIN 912 hoặc ốc vít gỗ, và tùy chọn thêm cả đai ốc M4 để cố định giá treo tường sau khi lắp xong.
Phần rãnh và phần chèn được thiết kế để cố định bằng ốc vít gỗ. Ốc vít lớn nhất có thể dùng là loại 5mm có đầu vát, còn loại nhỏ hơn thì chắc không sao.
Để khóa, bạn có thể chọn ốc vít M4 DIN 912 với đai ốc M4 hoặc ốc vít gỗ DIN EN ISO 7047 hoặc loại tương tự (loại 3 hoặc 4mm đều dùng được).
Hướng dẫn in
Mình gợi ý in bằng PETG với độ đặc ruột vừa phải (vì cái này chủ yếu là thành thôi) và chiều cao lớp 0,2mm. Cài đặt tốc độ của PrusaSlicer cho mình kết quả tốt với máy MK4s. Phần này được thiết kế vát 45 độ nên bạn có thể in theo chiều nào cũng được. Mình gợi ý in như thế này:
Gợi ý sử dụng (không bao gồm ván gỗ)

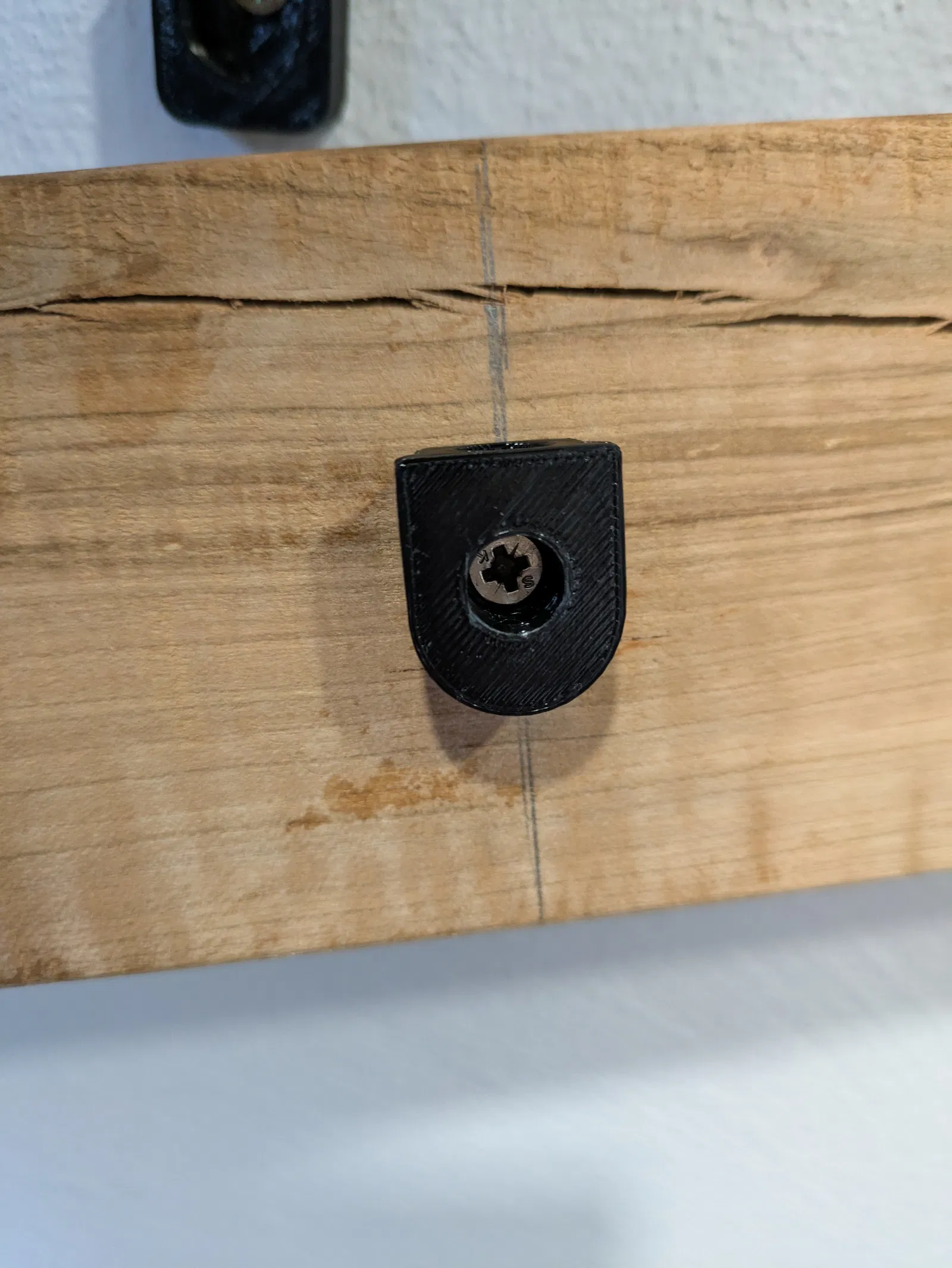

Mình dùng cái giá treo tường này để làm móc áo cho mấy đứa nhỏ từ gỗ thừa của pallet Mỹ.

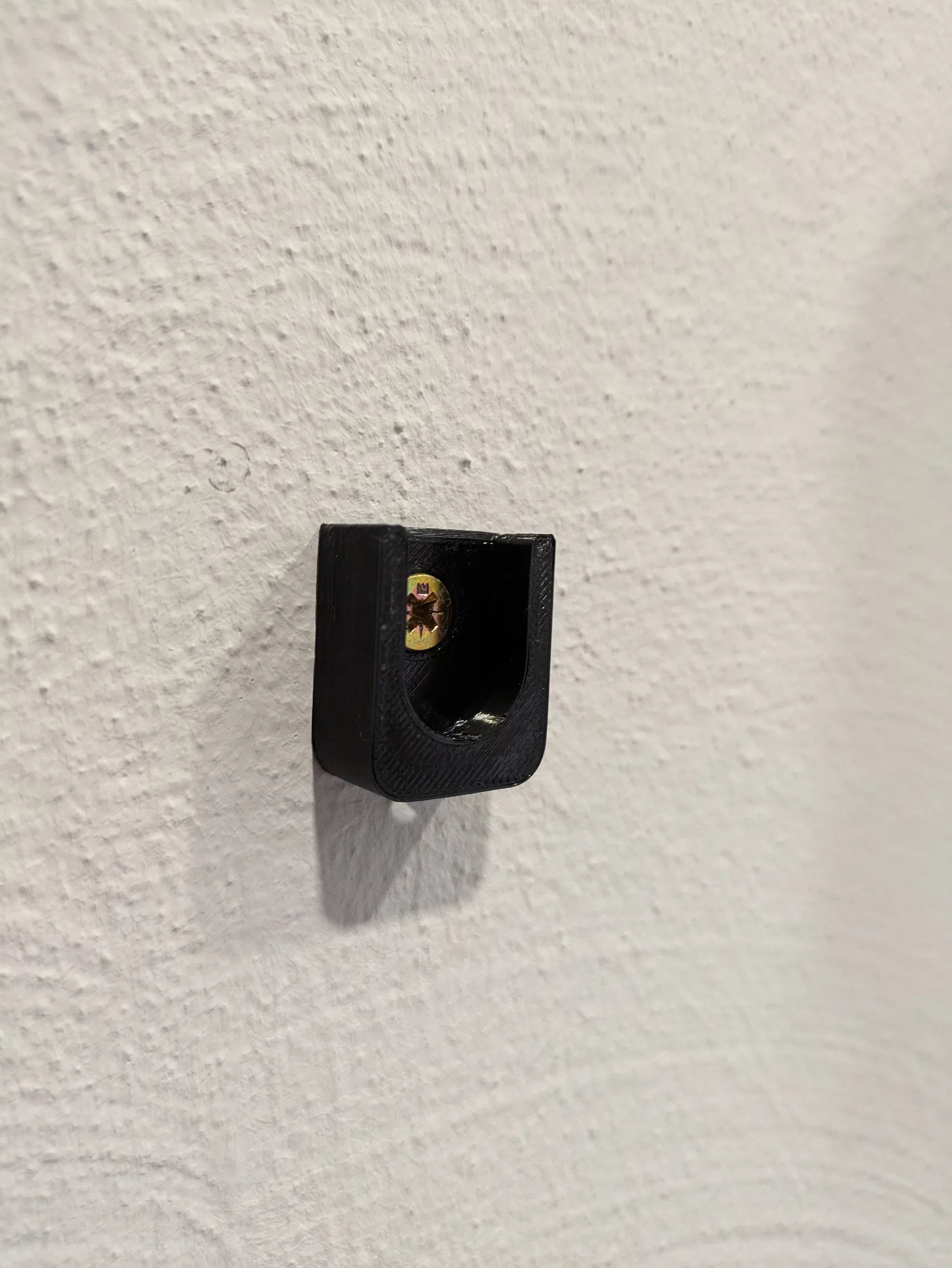

Đây là thành phẩm sau khi lắp:
Mình dùng móc áo hình thú có ốc vít ẩn:
Đây là các file mình đã dùng cho mấy cái móc áo:
Elephant coat hanger**, Hippo coat hanger**, Rhino coat hanger
