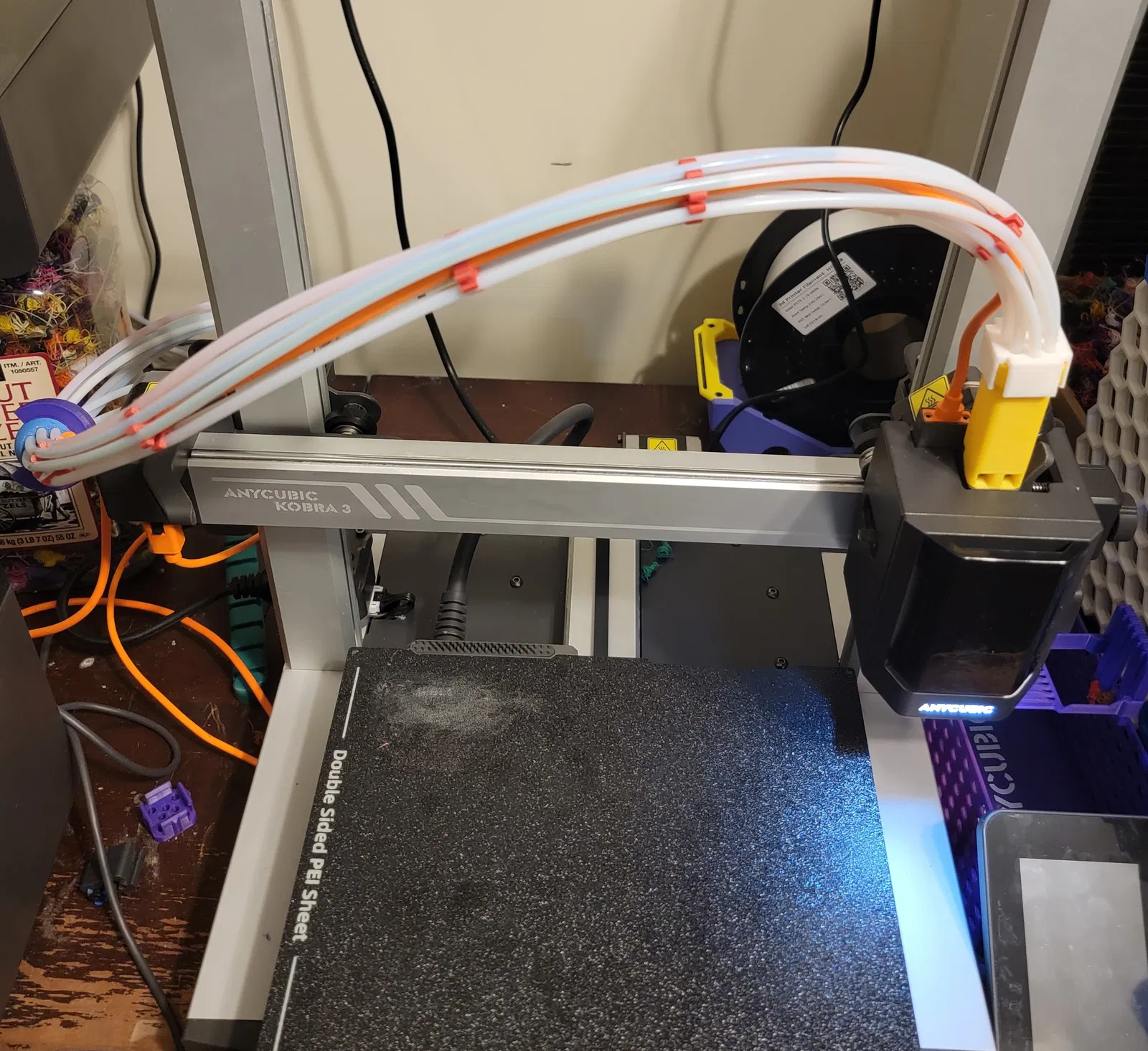

Nâng cấp quản lý dây và ống PTFE 8 màu cho Kobra 3

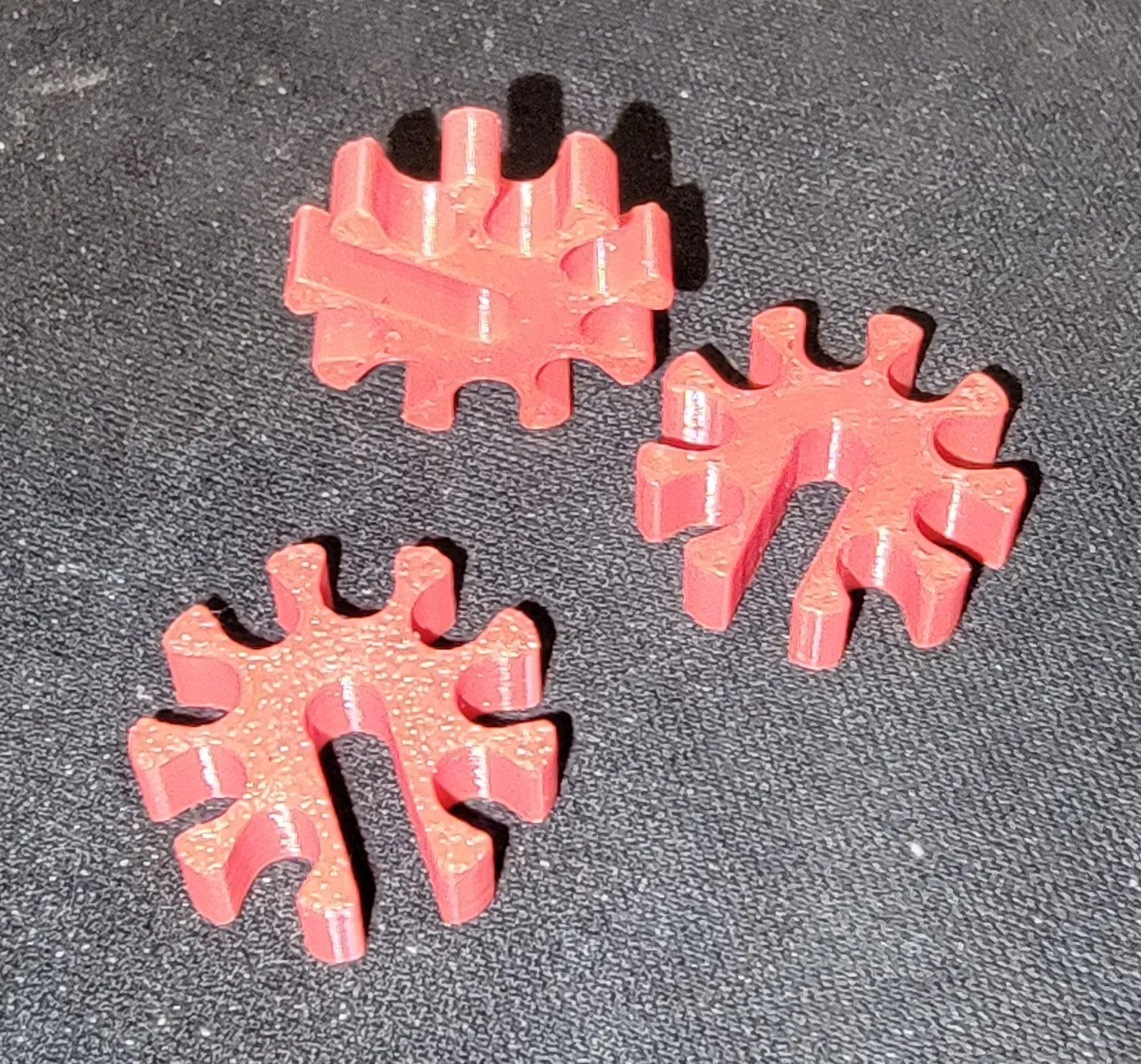

Cái hub 8-in-1 ngon nhất mà tui tìm được xài lỗ vuông, giống như cái gimbal của TonyP vậy đó. Mà tui kiếm hoài không có cái guide nào ngon để đi dây PTFE với dây đầu in hết, nên tui tự thiết kế một cái, xếp 8 sợi PTFE thành vòng tròn quanh cái dây.

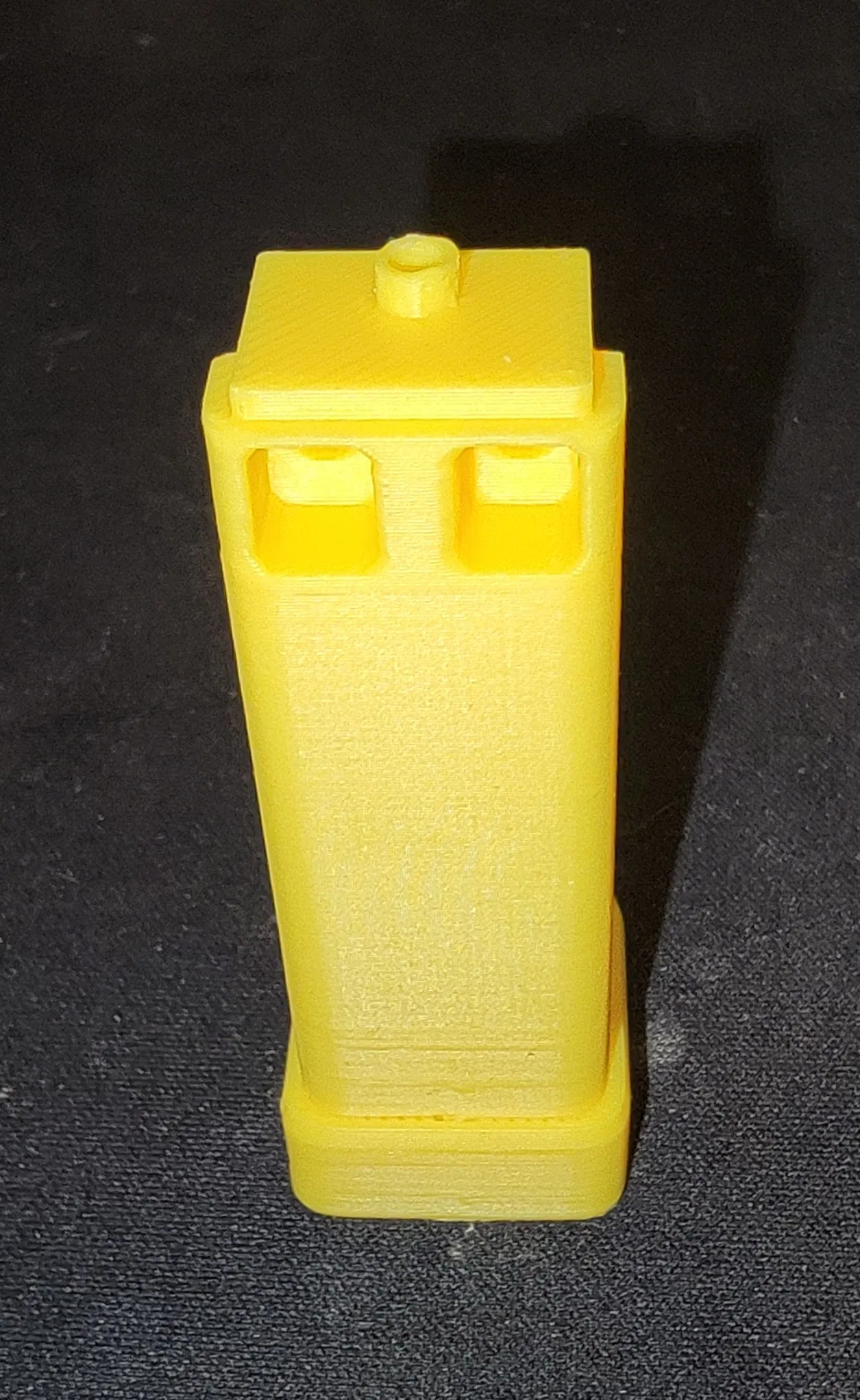

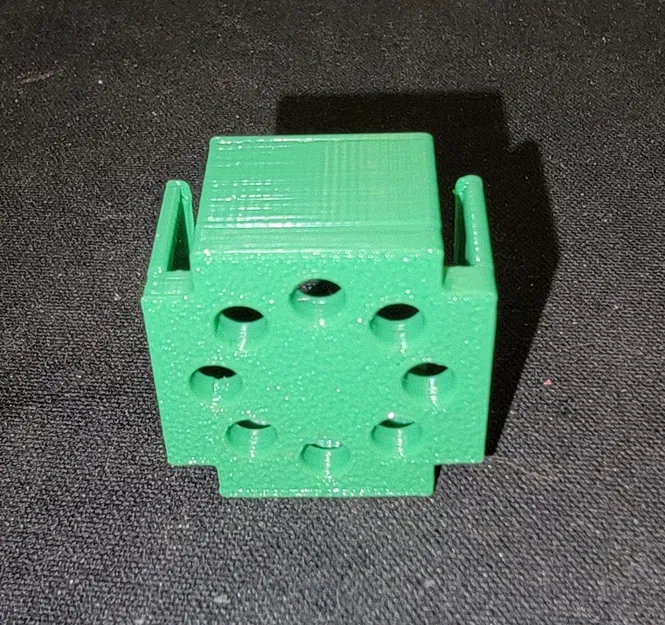

Rồi cái máu OCD nó nổi lên, tui thiết kế lại luôn cái cục tròn trong gimbal với cái hub 8-in-1 cho nó hợp tông.

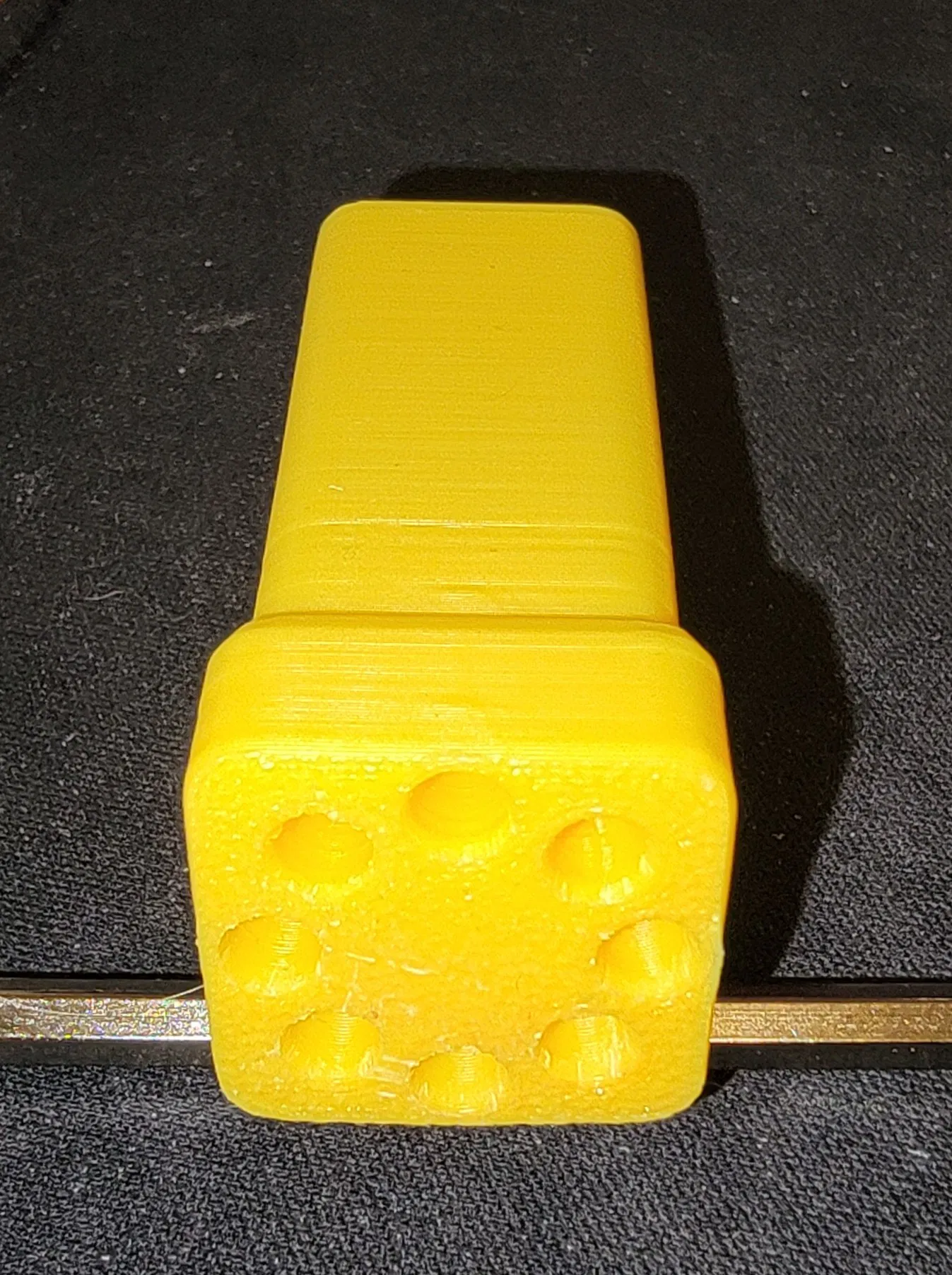

Tiện tay, tui nghiêng mấy cái ống PTFE hơi chúi vô cái lỗ ra của hub, làm vầy hình như khỏi cần in 0.12mm layer height hoặc thấp hơn để khỏi bị kẹt.

Mà bạn vẫn phải xài cái mount zin của thiết kế gimbal TonyP nha.

Cho cái guide với cái hub, tui xài Anycubic Slicer mặc định thôi.

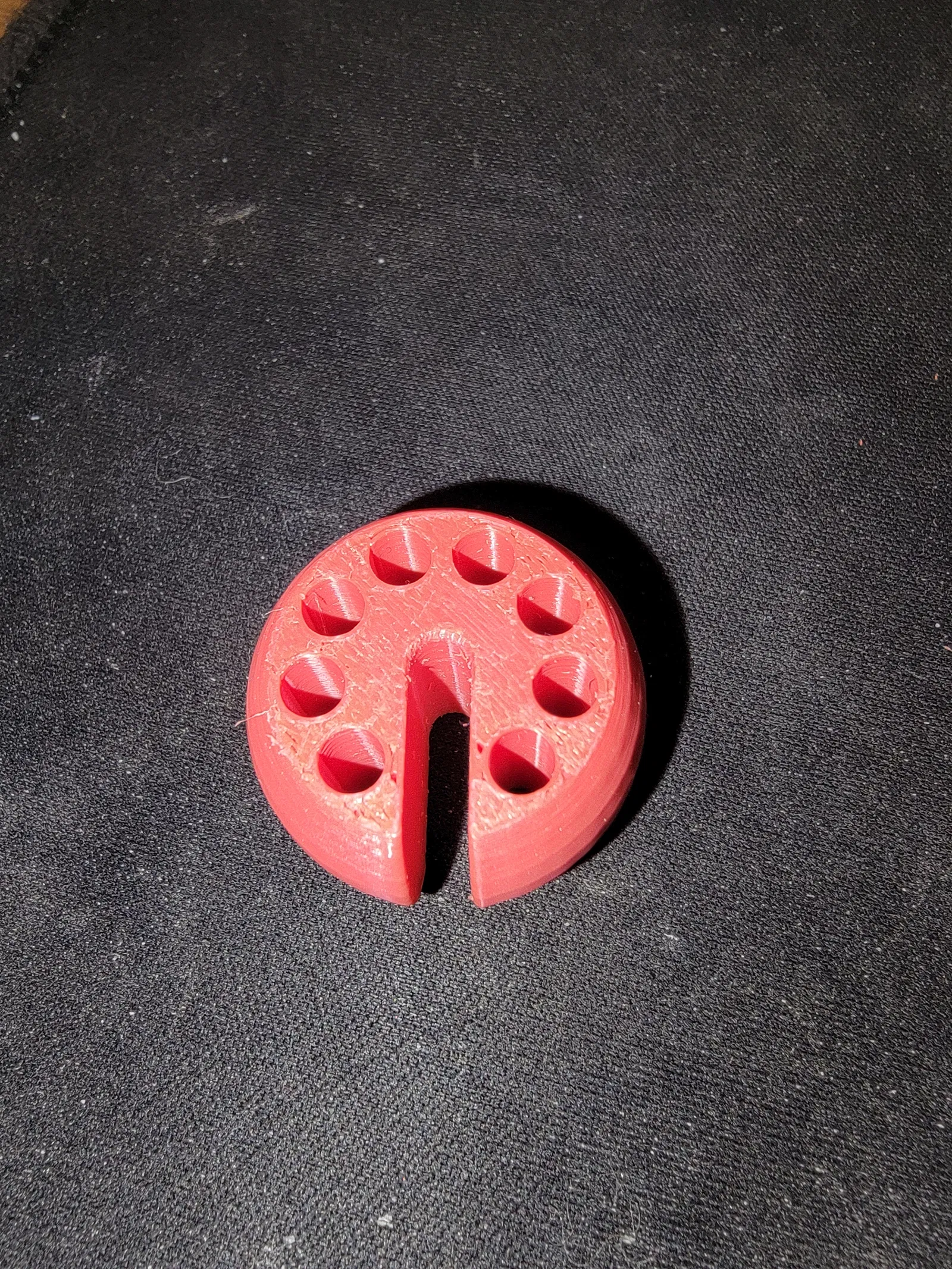

Mà cái cục tròn nó nhỏ với mấy cái lỗ sát biên quá, nên phải chỉnh sửa tí để khỏi bị lủng lỗ ở lớp trên cùng.

Chỉnh tất cả line width (trừ infill) về 0.4mm là in ra đẹp liền.

In xong, lấy cái ruột gà 4mm chạy qua hết mấy cái lỗ trong gimbal với hub nha.

Cái hiệu ứng chân voi (elephant's foot) nó làm chặt khít, có thể làm móp mấy cái ống PTFE trong đường đi của filament.

Nhìn mấy cái hình zoom cận cảnh nè, rõ ràng tui phải tìm cách xử lý cái lớp trên cùng mới được. Màu đỏ nó bị tơ với bám không dính gì hết trơn, tui sấy khô hết rồi mà sao ta, chắc flowrate bị sai hả?

Thôi chắc để tính tiếp.

Gimbal của TonyP /3d-model/162223-gia-do-gimbal-ong-ptfe-truc-x-9-cho-anycubic-kobra-3
