Ví trượt mở thẻ, tùy chỉnh số lượng thẻ

Mô tả

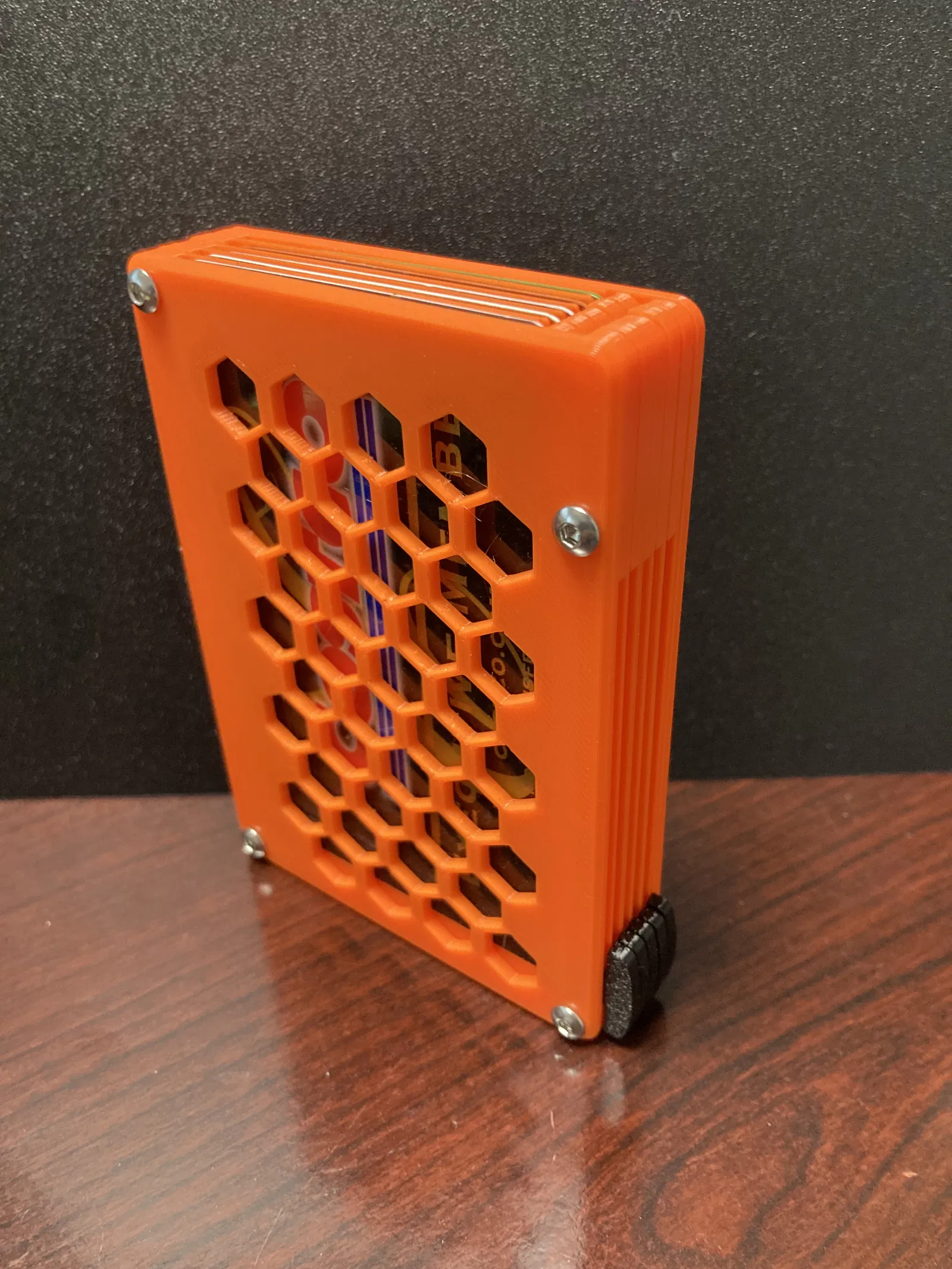

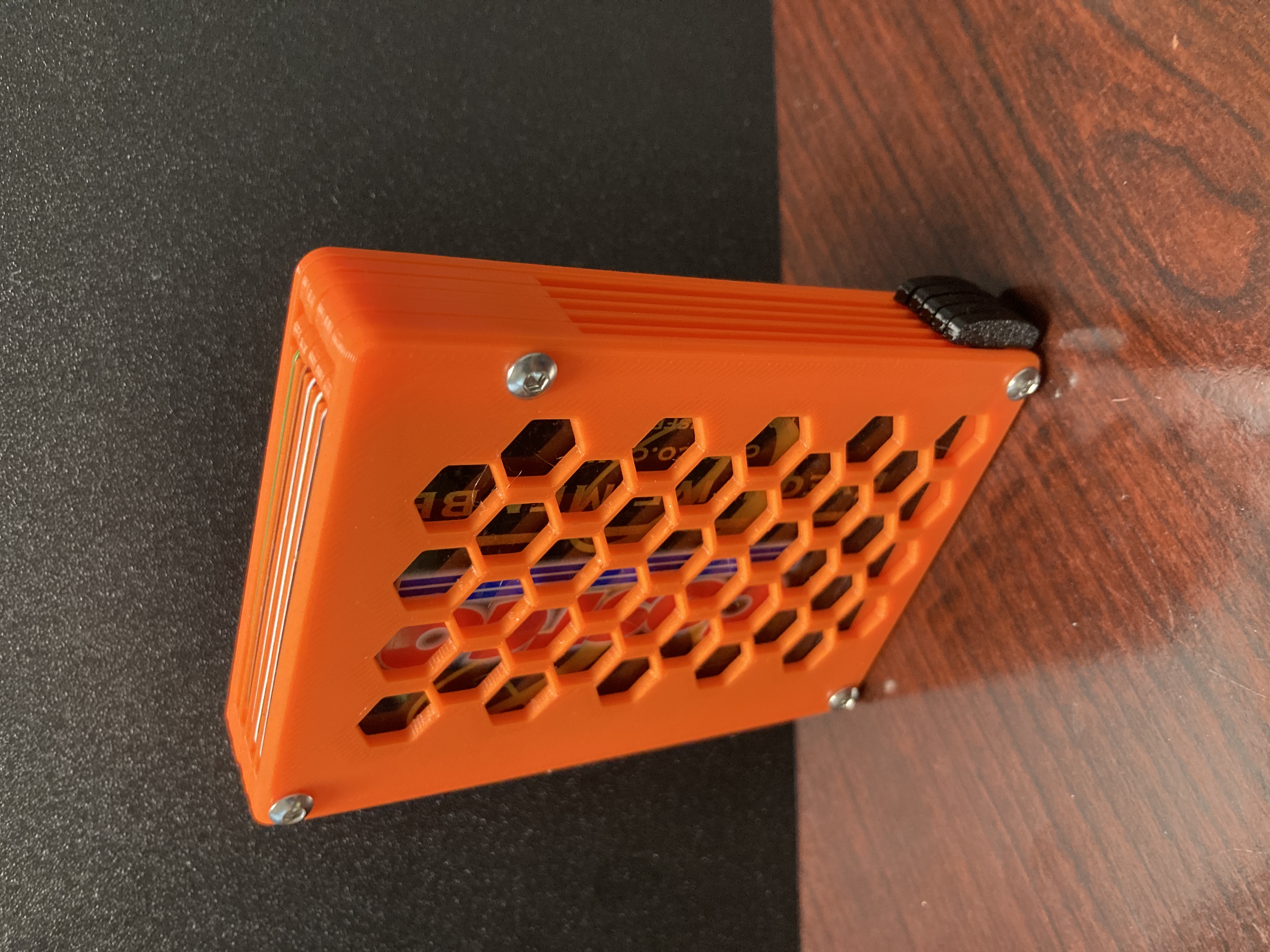

Đây là một ví đựng thẻ có kích thước vừa với các thẻ tiêu chuẩn (tiêu chuẩn, như được định nghĩa bởi kích thước ISO/IEC 7810 ID-1). Ví có thể chứa bất kỳ số lượng thẻ nào bạn muốn, miễn là bạn tìm được bu lông M3 đủ dài để sử dụng. Ví giữ thẻ chắc chắn để chúng không bị rơi ra nếu bạn cầm ví lộn ngược và các thanh trượt bên cho phép bạn dễ dàng lấy một thẻ cụ thể. Tính chất mô-đun của ví cho phép bạn tùy chỉnh: nếu bạn muốn các thanh trượt có màu khác nhau để mã hóa màu thẻ của mình, bạn có thể làm như vậy; nếu bạn muốn đặt một thiết kế tùy chỉnh ở mặt trước (hoặc mặt sau) của bìa, bạn có thể sửa đổi thiết kế để làm như vậy.

Khi tôi xem xét các loại ví có sẵn trên mạng để in, tôi nhận thấy rằng một số ví có những thiếu sót mà tôi muốn giải quyết.

• Bạn bị buộc phải dùng một số lượng thẻ nhất định trong ví của mình. Nếu nhà thiết kế cho rằng 5 thẻ là số lượng hoàn hảo cho mọi người, thì đó là lựa chọn duy nhất.
  • Thiết kế này cho phép bạn chọn số lượng thẻ bạn giữ. Bạn muốn có một giá đỡ CHỈ cho thẻ thư viện của bạn? Xong! In một bìa, một mặt sau, một khay và một bộ đẩy và bạn có được nó. Bạn muốn có một giá đỡ cho tất cả 30 thẻ tín dụng bạn đã đăng ký khi còn học đại học? Nếu bạn có thể tìm thấy một bu lông M3 đủ dài để giữ nó lại với nhau, thì cứ làm.
• Các giá đỡ có khe cắm rất khó để lấy thẻ cụ thể.
  • Thiết kế này có các thanh trượt giúp dễ dàng thao tác lấy các thẻ cụ thể ra. Nếu bạn in các bộ đẩy với các màu khác nhau, bạn thậm chí có thể mã hóa màu thẻ!
• Các giá đỡ có khe cắm trông không chắc chắn – nếu bạn cầm chúng lộn ngược, tất cả các thẻ có thể rơi ra.
  • Thiết kế này tích hợp các núm lò xo giữ thẻ vào các khe cắm. Bạn phải lắc khá mạnh để thẻ rơi ra mà không sử dụng bộ đẩy.
• Một số giá đỡ sử dụng nam châm. Ngay bên cạnh các thẻ có dải từ.
  • Không có nam châm ở đây, chỉ có nhựa và một vài bu lông.

Tôi không nói rằng thiết kế của tôi là tốt nhất cho mọi người, nhưng tôi nghĩ nó khá hay.

Vật liệu cần thiết

Để lắp ráp cái này, bạn sẽ cần những thứ sau:

• 4x đai ốc M3 mỏng (vuông hoặc lục giác). Tôi đã sử dụng McMaster 97258A101 (vuông) vì tôi có sẵn từ một dự án trước đó. Bạn cũng có thể sử dụng đai ốc lục giác mỏng (ví dụ: McMaster 90710A030). Lựa chọn chốt của bạn ở đây sẽ quyết định bạn sử dụng tấm mặt sau nào.
• 4x vít đầu nút M3, chiều dài tùy chỉnh theo độ dày ví của bạn. Đối với ví 5 thẻ, vít dài 18mm là hoàn hảo; tôi đã sử dụng McMaster 92095A472 cho của tôi.
• Một tấm mặt sau. Tại thời điểm xuất bản, tôi chỉ có một kiểu có sẵn, nhưng tôi dự định sẽ thêm ít nhất một vài kiểu nữa trong những tuần tới khi tôi hoàn thiện thiết kế của chúng. Chọn phiên bản đai ốc lục giác hoặc vuông để phù hợp với phần cứng của bạn.

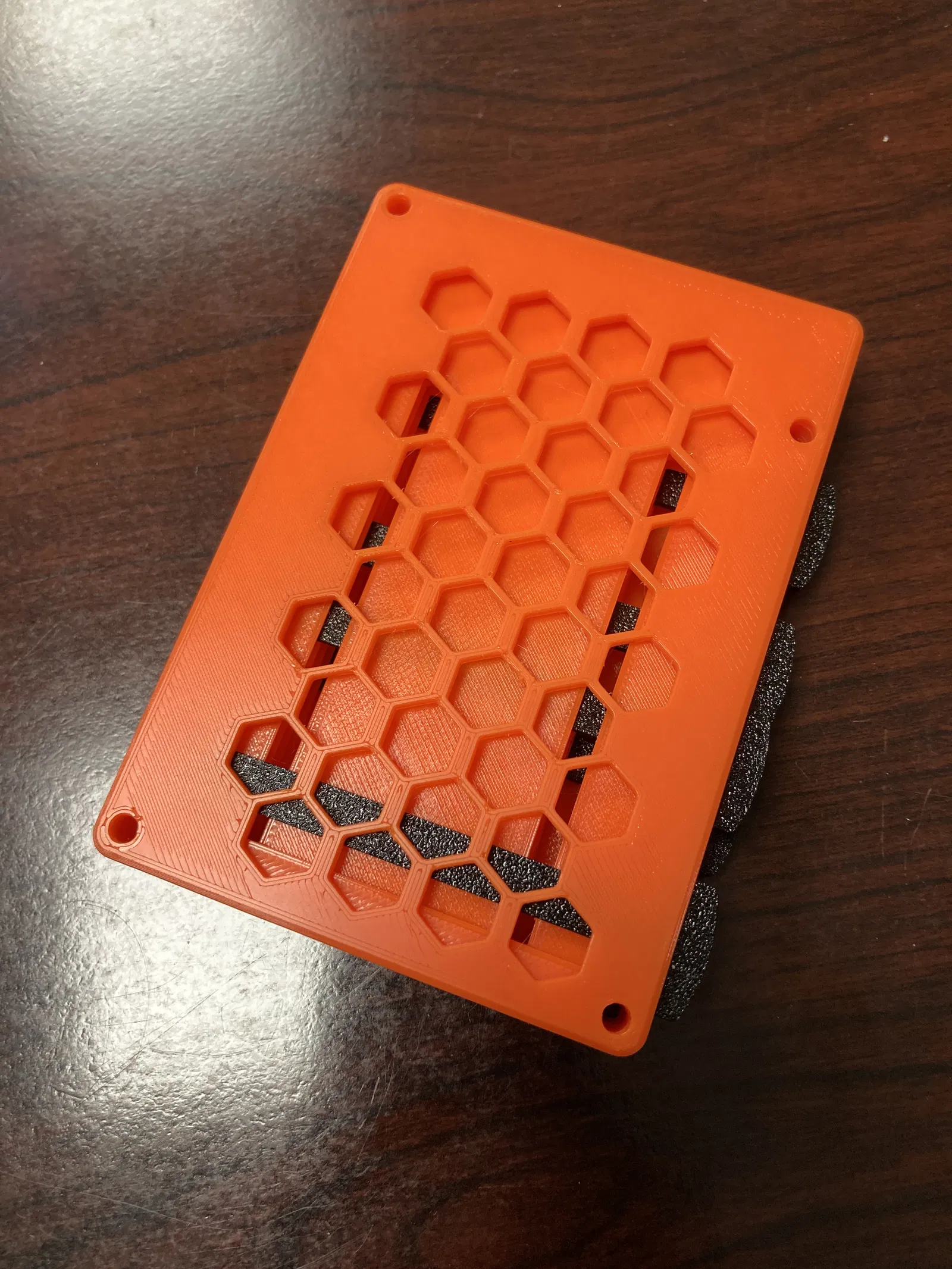

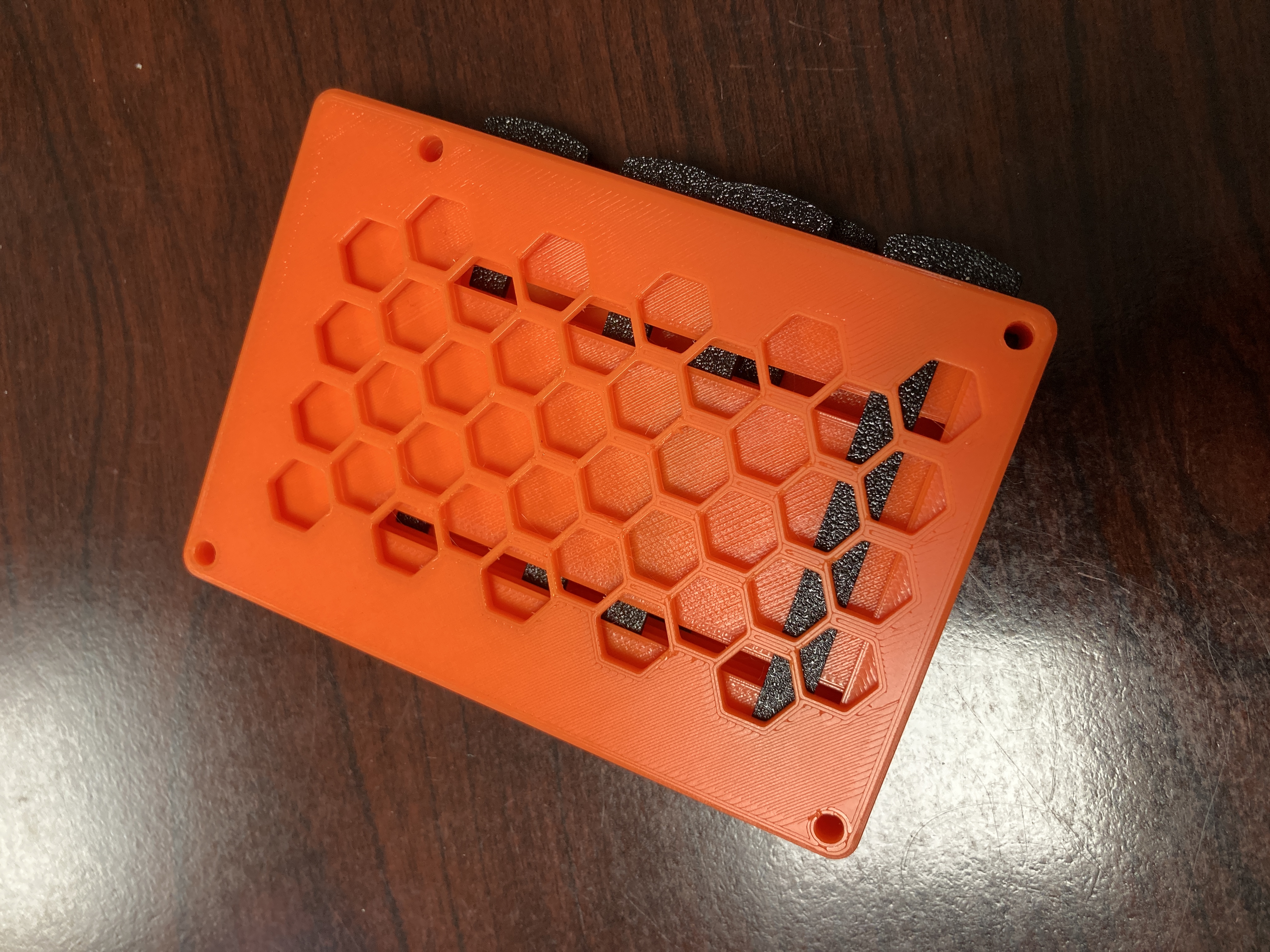

• Một tấm mặt trước. Tôi có ba lựa chọn khác nhau ngay bây giờ, tùy bạn chọn. Lưu ý, bạn có thể sử dụng bìa nguyên khối và sau đó sửa đổi thiết kế trong phần mềm tùy chọn để tùy chỉnh theo ý muốn.
  • Mặt trước có cửa sổ được định cỡ để cho phép bạn lắp một tấm nhựa trong làm cửa sổ. Nếu bạn sử dụng cái này, bạn sẽ phải dán tấm nhựa trong vào mặt trong của bìa. Tôi chưa thử cái này vì tôi không có sẵn tấm nhựa trong, vì vậy nó chỉ được cung cấp như một ý tưởng / bìa thử nghiệm.
• Một khay thẻ và một bộ đẩy thẻ CHO MỖI thẻ bạn muốn giữ. Vì vậy, đối với ví 5 thẻ, bạn sẽ cần 5 khay và 5 bộ đẩy.
  • CHỈNH SỬA ngày 26-07-2022: PyBN đã làm một bản phối lại bộ đẩy / khay của tôi trông có vẻ khắc phục được sự cố kẹt mà một số người gặp phải (bạn có thể thấy qua số lần sửa đổi tôi đã thực hiện thiết kế trước khi đăng rằng tôi đã gặp một số vấn đề – tôi đã làm cho nó hoạt động trên bản in của mình, nhưng tôi có thể thấy cách bản phối lại của họ có thể giải quyết vấn đề tốt hơn). Đáng xem nếu bạn gặp sự cố với khay / bộ đẩy của tôi.

Hướng dẫn in

Tôi khuyên bạn nên in bằng PETG (hoặc vật liệu chịu va đập / chống mài mòn khác) để không bị vỡ khi sử dụng, nhưng cuối cùng là tùy bạn. Tỷ lệ điền không quan trọng vì các bộ phận này rất mỏng nên về cơ bản không có điền.

Tất cả các bộ phận đều có thể in được mà không cần hỗ trợ.

Hướng dẫn lắp ráp

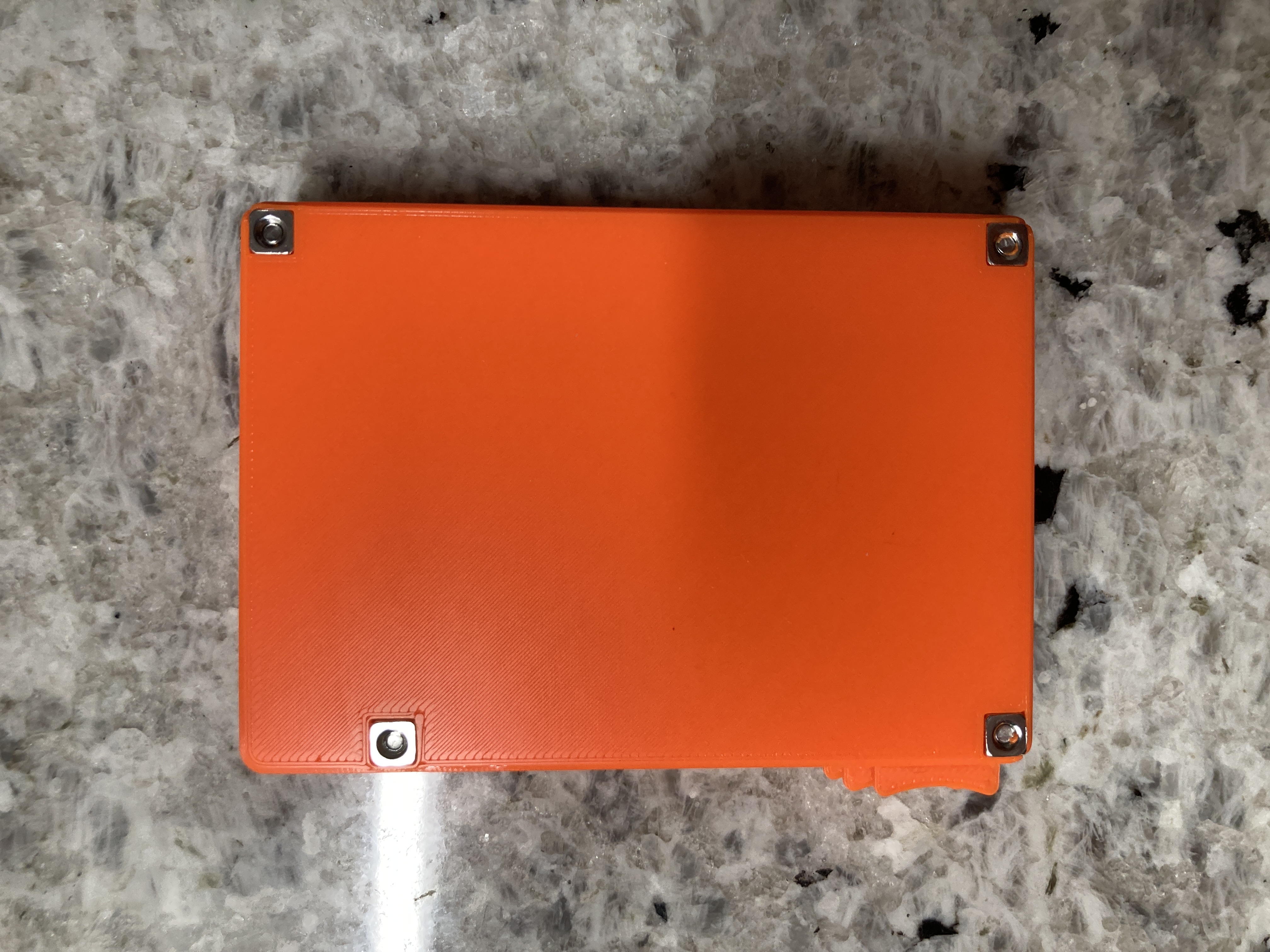

Ấn bốn đai ốc vào các lỗ trên nắp sau:

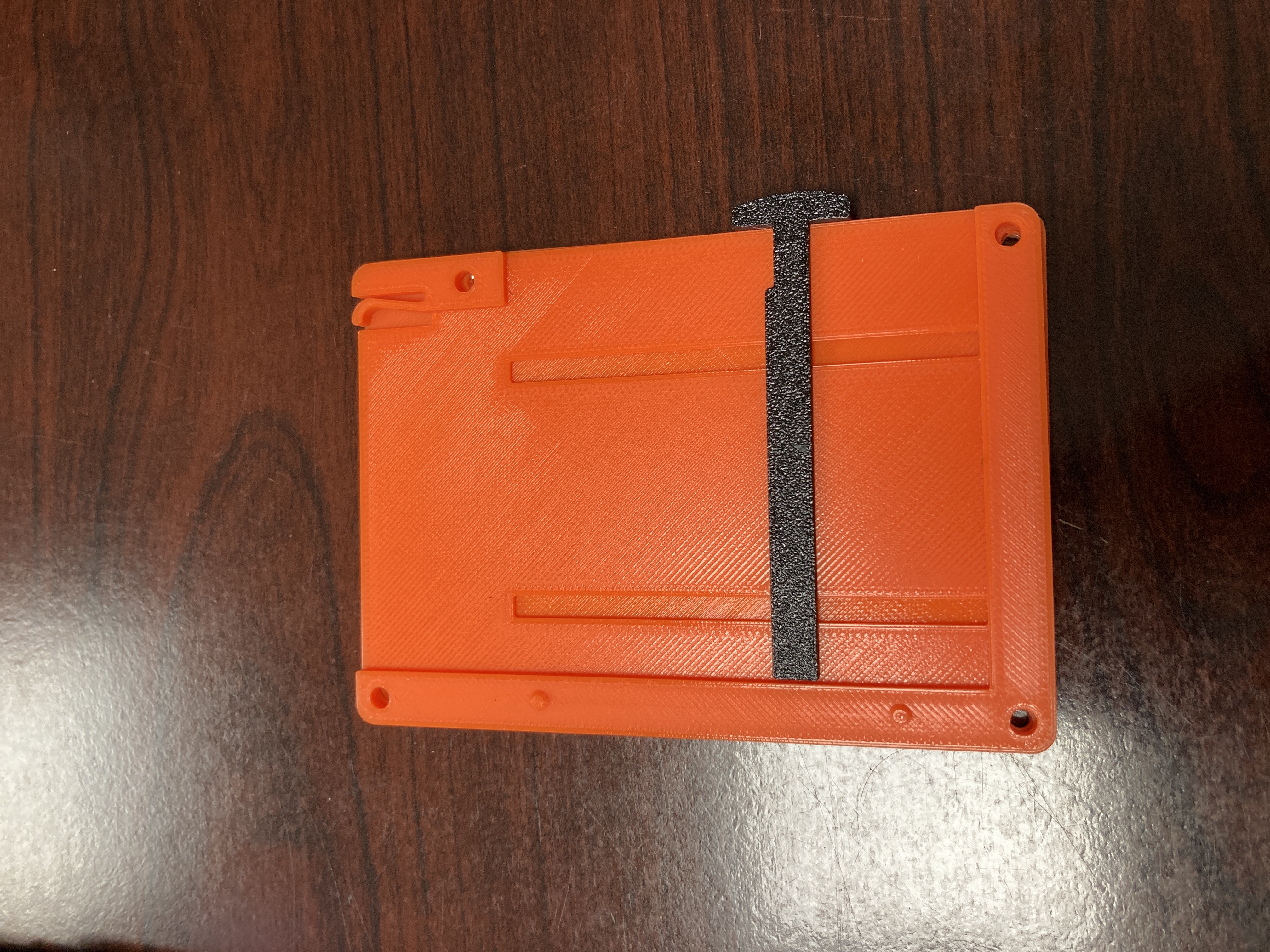

Lật nắp sau lại và đặt một khay thẻ lên trên, sao cho các chốt / hình nón định vị thẳng hàng với nắp sau. Đặt một bộ đẩy thẻ lên khay sao cho các chốt của bộ đẩy khớp vào các khe của khay:

Lặp lại bước trước cho bao nhiêu thẻ / khay tùy thích.

Đặt bìa lên trên bộ phận lắp ráp, chú ý đến các hình nón / lỗ định vị. Lắp bốn vít M3 và siết chặt chúng để cố định bộ phận lắp ráp. Đảm bảo chúng có kích thước phù hợp để không có phần vít thừa nhô ra phía sau (vì nó có thể vướng vào đồ vật và gây thương tích).

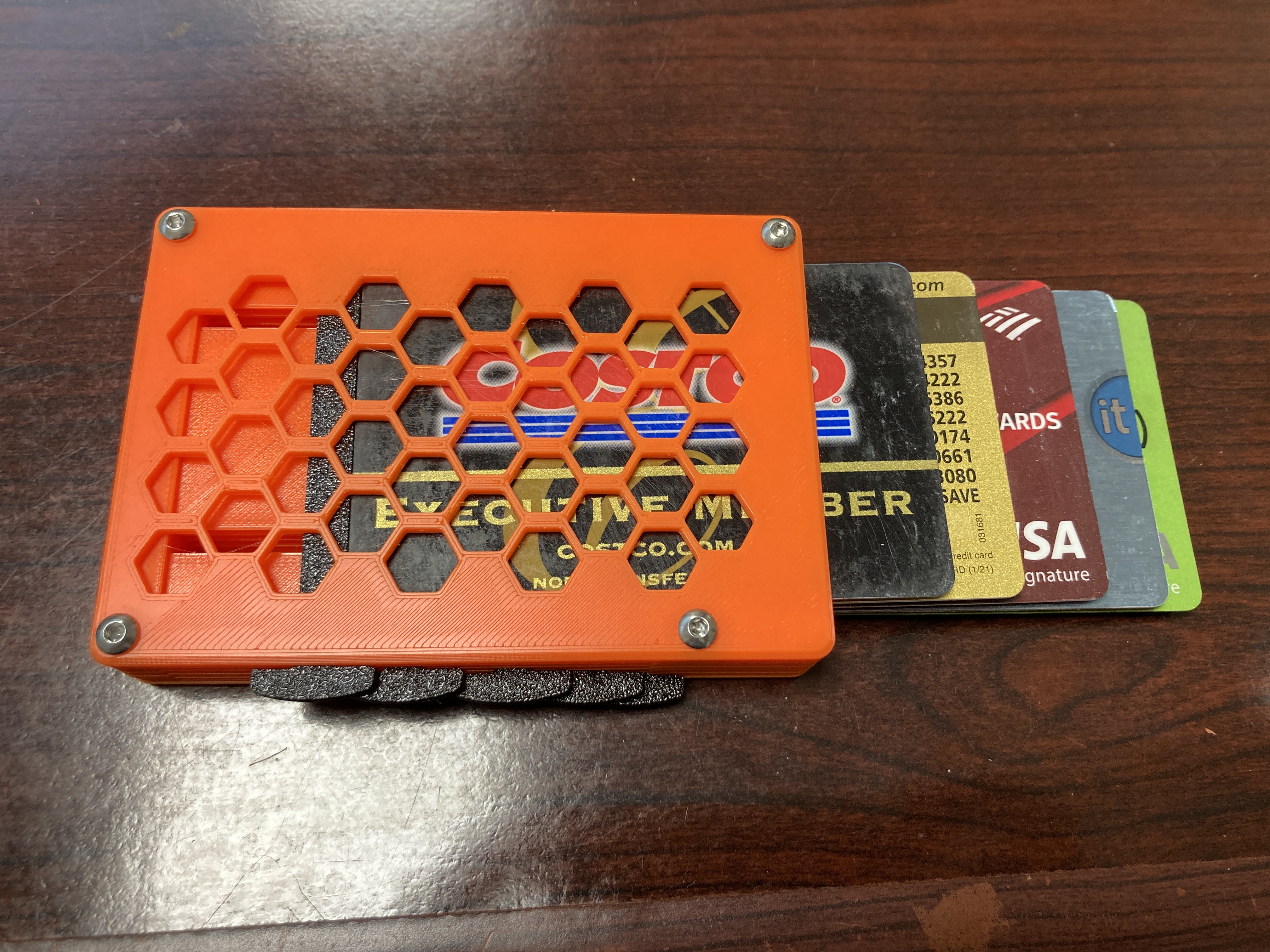

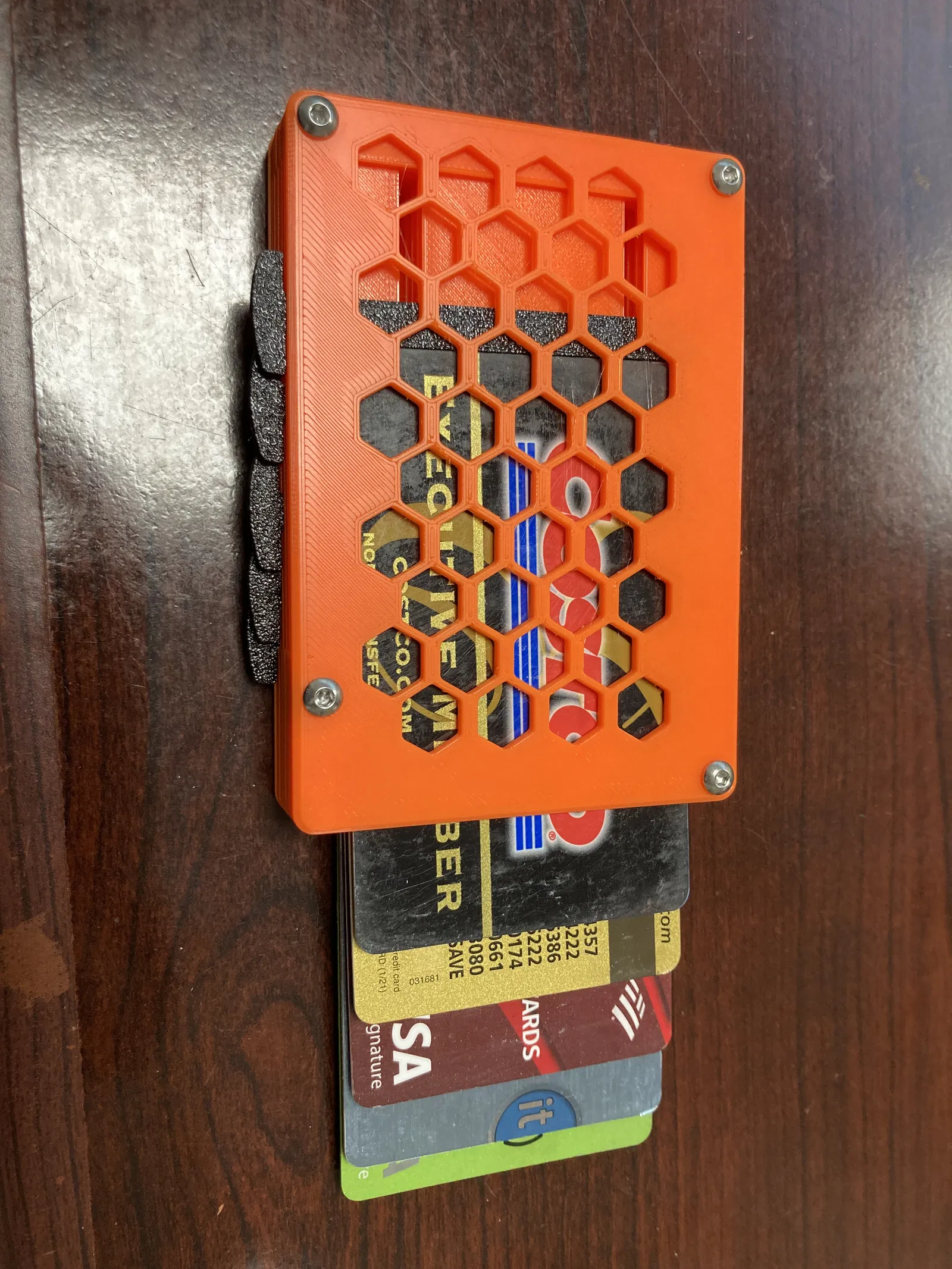

Lắp thẻ vào và tận hưởng!

Tuyên bố miễn trừ trách nhiệm

Hãy nhớ rằng bạn đang tạo một giá đỡ thẻ bằng nhựa trong nhà để xe / phòng ngủ của mình. Tôi không chịu trách nhiệm nếu giá đỡ bạn in bị hỏng và bạn làm mất tất cả thẻ của mình hoặc tự làm tổn thương bản thân hoặc quần của bạn.
