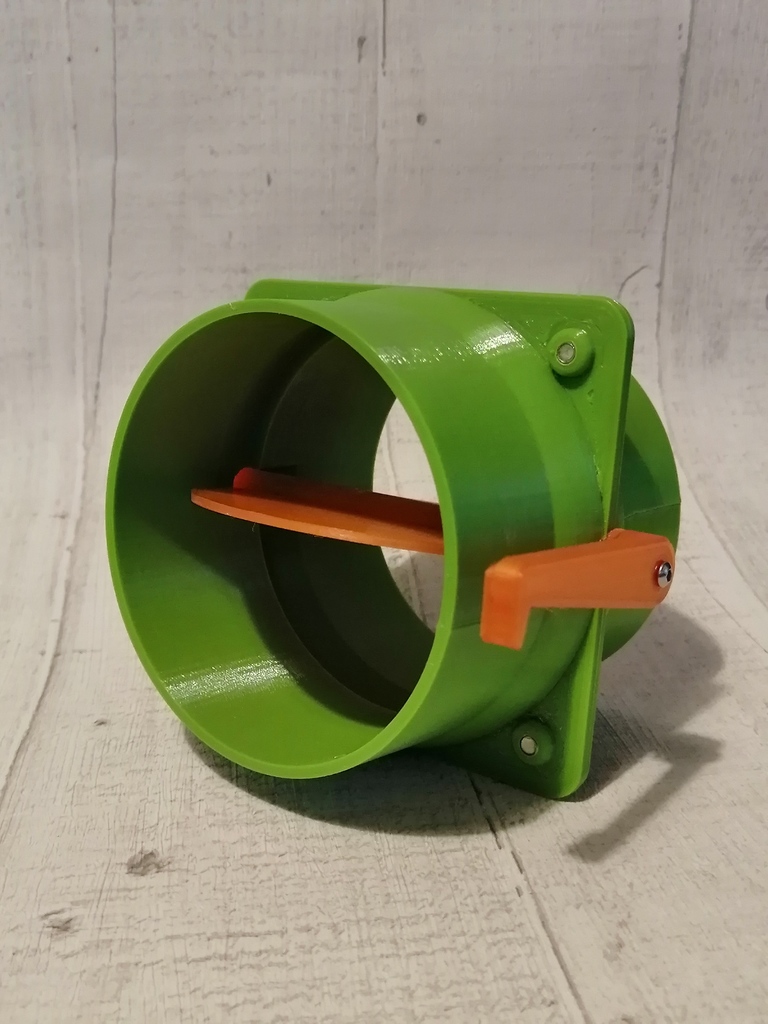

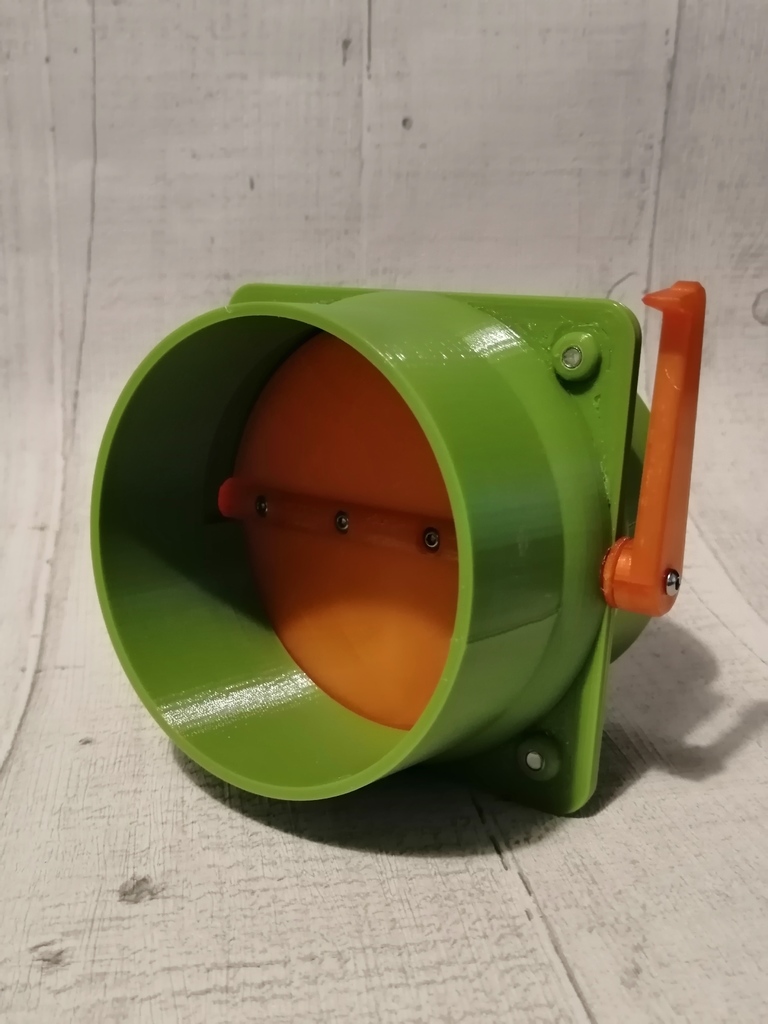

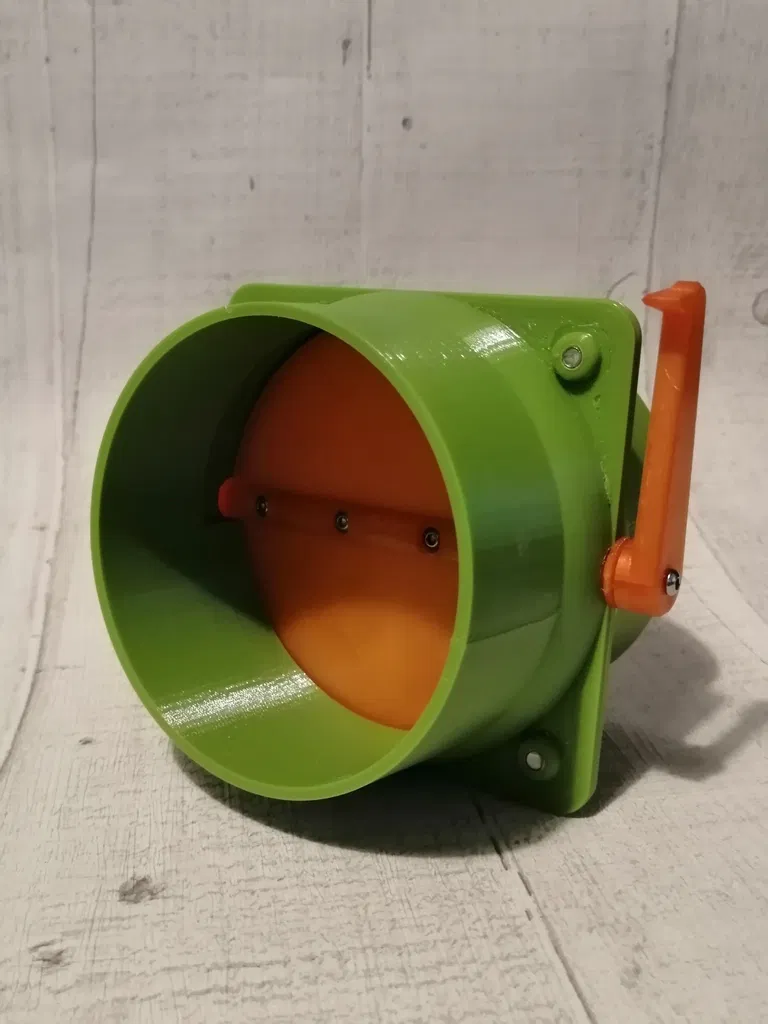

Van Chặn Không Kẹt Loại Van Bướm/Van Tiết Lưu 100mm / 4" cho Mạng Lọc Bụi Xưởng

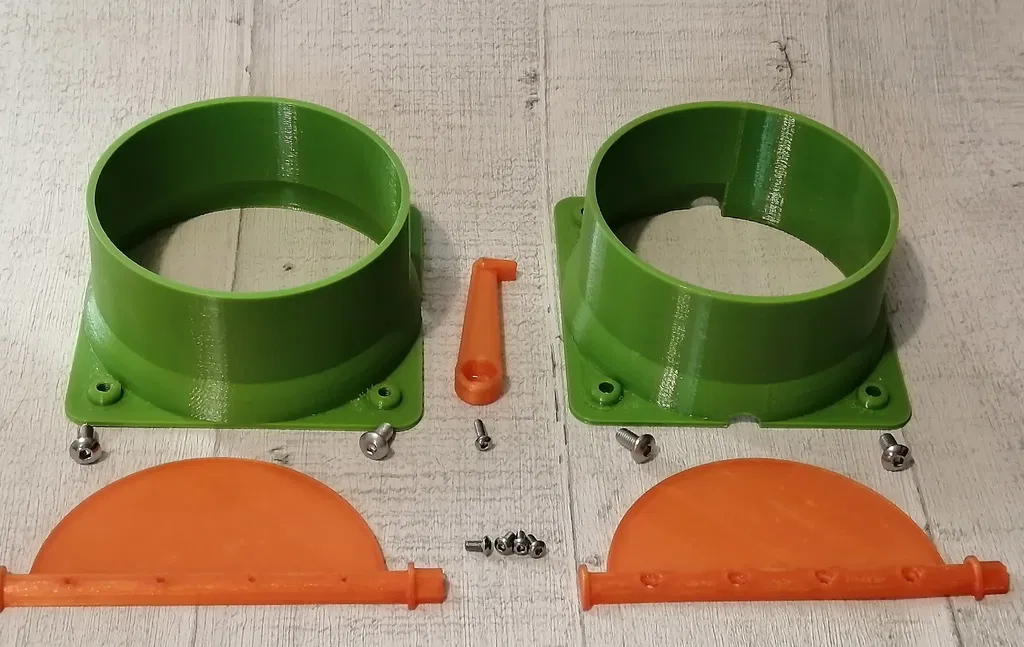

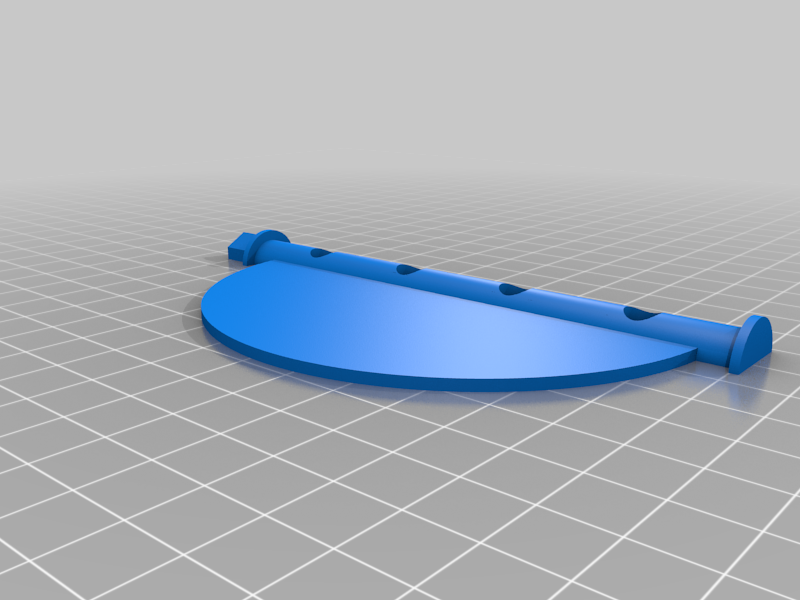

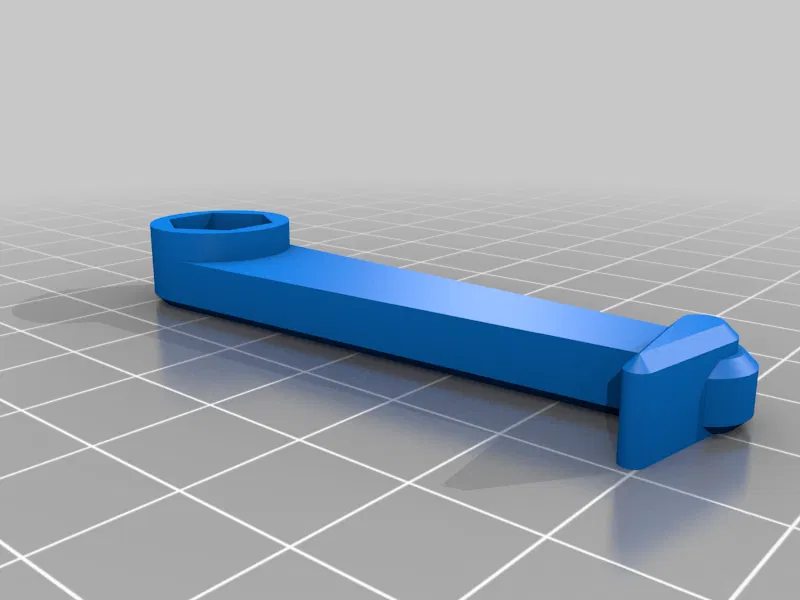

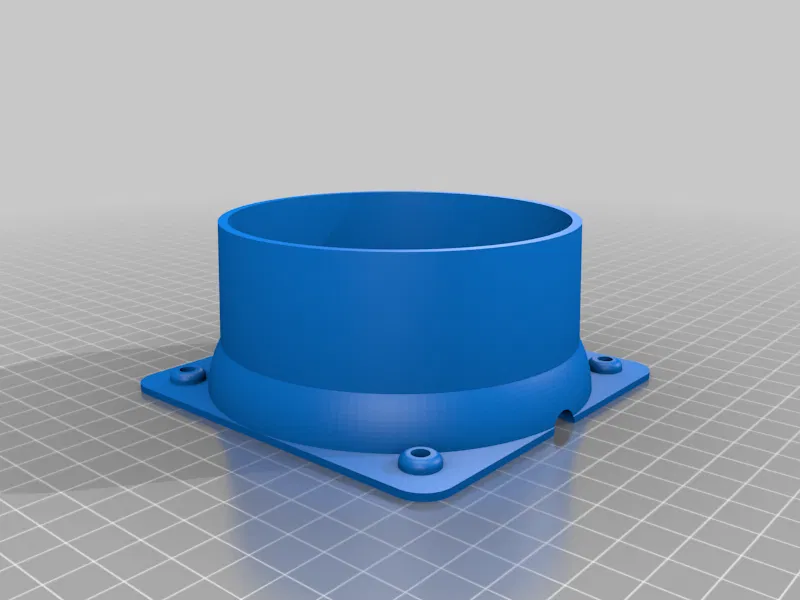

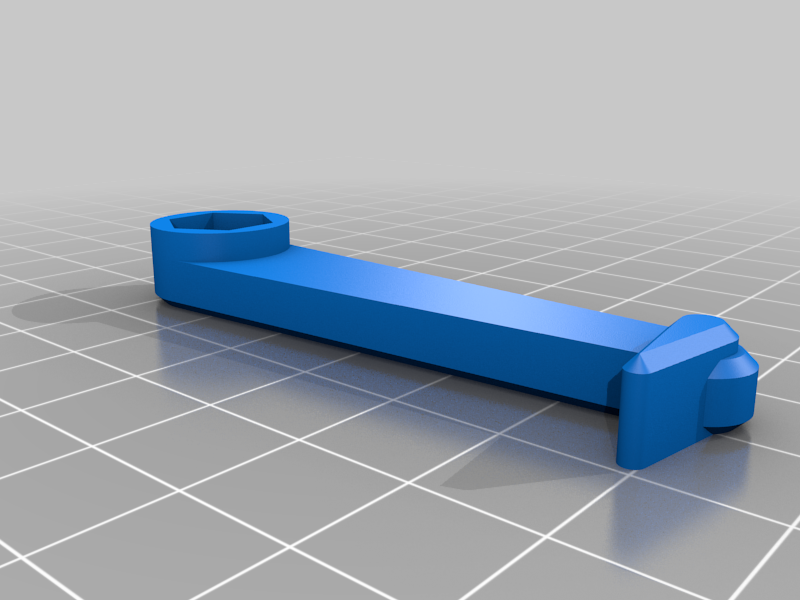

Tui có một thiết kế van chặn thay thế có thể phù hợp hơn để hút các mảnh vụn và dăm lớn hơn. Van bi 63mm (2½"): in Van bi 100mm (4"): in Đây là phiên bản 100mm (hoặc 4 inch) của van chặn cánh bướm 63mm của tui (in ). Cảm ơn 3DUPSDriver đã gợi ý tui làm cái này. Hướng dẫn được trình bày trong bản in nhưng đặc biệt cho thiết kế này (có thêm 2 con ốc giữ cánh bướm lại với nhau)... Ngoài vật liệu in, bạn sẽ cần 4 con ốc M5 ngắn loại nào đó và 4 con ốc đầu lục giác M3 x 6mm cùng 1 con ốc đầu lục giác M3 x 10mm hoặc 12mm. Các con ốc M5 nên tự tạo ren trong lỗ in sẵn trên khung Tube_1, hoặc, như tui đã làm, bạn có thể dùng dụng cụ taro ren M5 (hoặc bất kỳ kích thước ren nào phù hợp với lỗ). Tương tự đối với ốc M3. Con ốc M3 dài hơn được dùng để giữ tay gạt trên trục cánh bướm. Các lỗ có thể cần được làm rộng ra bằng mũi khoan phù hợp. Tay gạt có hình dạng giống như mũi tên ở đầu, cho biết hướng xoay để mở van. Bạn cần in 2 ống, 2 nửa cánh bướm (Butterfly_1 và Butterfly_2) và 1 tay gạt cho mỗi van chặn. Bản vẽ CAD OnShape gốc ở đây: https://cad.onshape.com/documents/5425e358a4e266ea950b034e/w/fb495421e309359b374e4475/e/432518838ab91c2139720182?renderMode=0&uiState=67d1cce8881eac0eca8058b4 ### Cài đặt In Thương hiệu máy in: Anycubic Máy in: Kossel Rafts: Không Supports: Không Độ phân giải: 0.25mm (chiều cao lớp thay đổi xuống 0.15mm ở đỉnh vòm trục quay) Infill: 10% đến 15% (không quan trọng) Filament: Ooznest (xanh lá), Fiberlogy (cam) PETG Apple Green, Transparent Orange Ghi chú: Tui dùng vòi phun 0.5mm, nhưng tui không nghĩ điều đó quan trọng. Sau khi in ============== Lắp ráp Để lắp ráp van chặn: Đầu tiên, khoan 4 lỗ cố định trong một khung ống để các con ốc M5 có thể đi qua (chúng ta sẽ gọi cái này là Tube_1). Các con ốc nên tự tạo ren trong các lỗ chưa khoan ở ống thứ hai - Tube_2 (nhưng có thể cần làm rộng một chút để điều này xảy ra). Lắp ráp hai nửa cánh bướm lại với nhau thành cánh bướm tròn hoàn chỉnh có trục, và cố định bằng 4 con ốc M3 ngắn hơn, luồn qua butterfly_1 trước để đầu ốc nằm trong lỗ khoét lõm. Đặt cụm cánh bướm vào rãnh trục của một trong các khung ống sao cho đầu chặn đĩa nằm ngay bên ngoài khung ống, và đặt khung ống thứ hai lên trên cánh bướm. Có các rãnh trong thân ống để cho phép phần trên và dưới của cánh bướm nằm vào vị trí đóng và bịt kín luồng khí. Các rãnh này nên đối diện nhau sao cho, với trục cánh bướm nằm ngang, một rãnh ở trên và một rãnh ở dưới (nếu cánh bướm không di chuyển, hãy lật ngược một trong các ống). Lắp 4 con ốc M5 vào các lỗ đã được làm rộng trong khung Tube_1 và siết vào các lỗ trong Tube_2. Lắp tay gạt vào đầu trục hình lục giác của cánh bướm sao cho nó thẳng hàng với trục của cánh bướm (hoặc bất kỳ góc nào khác bạn thích) và giữ cố định bằng con ốc M3 dài hơn. Danh mục: Machine Tools
