Lắp ráp sau khi in - Bản sửa đổi Ví đựng thẻ Cascade

• Cải thiện dung sai trên tất cả các bộ phận lắp ráp
• Nút phía sau được làm dày hơn để tránh bị trong suốt với sợi màu sáng

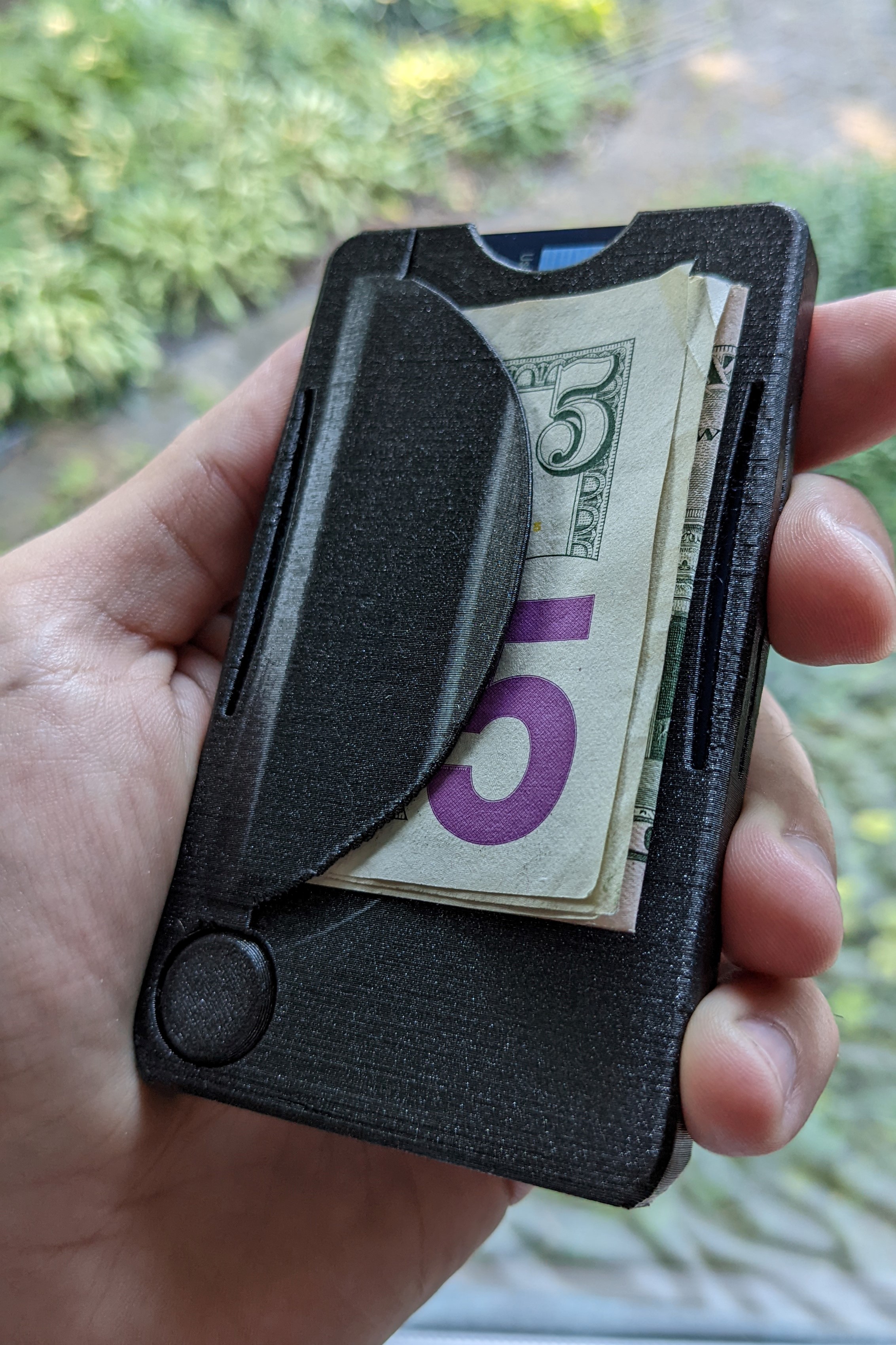

• Thêm phiên bản thân chính không có kẹp tiền

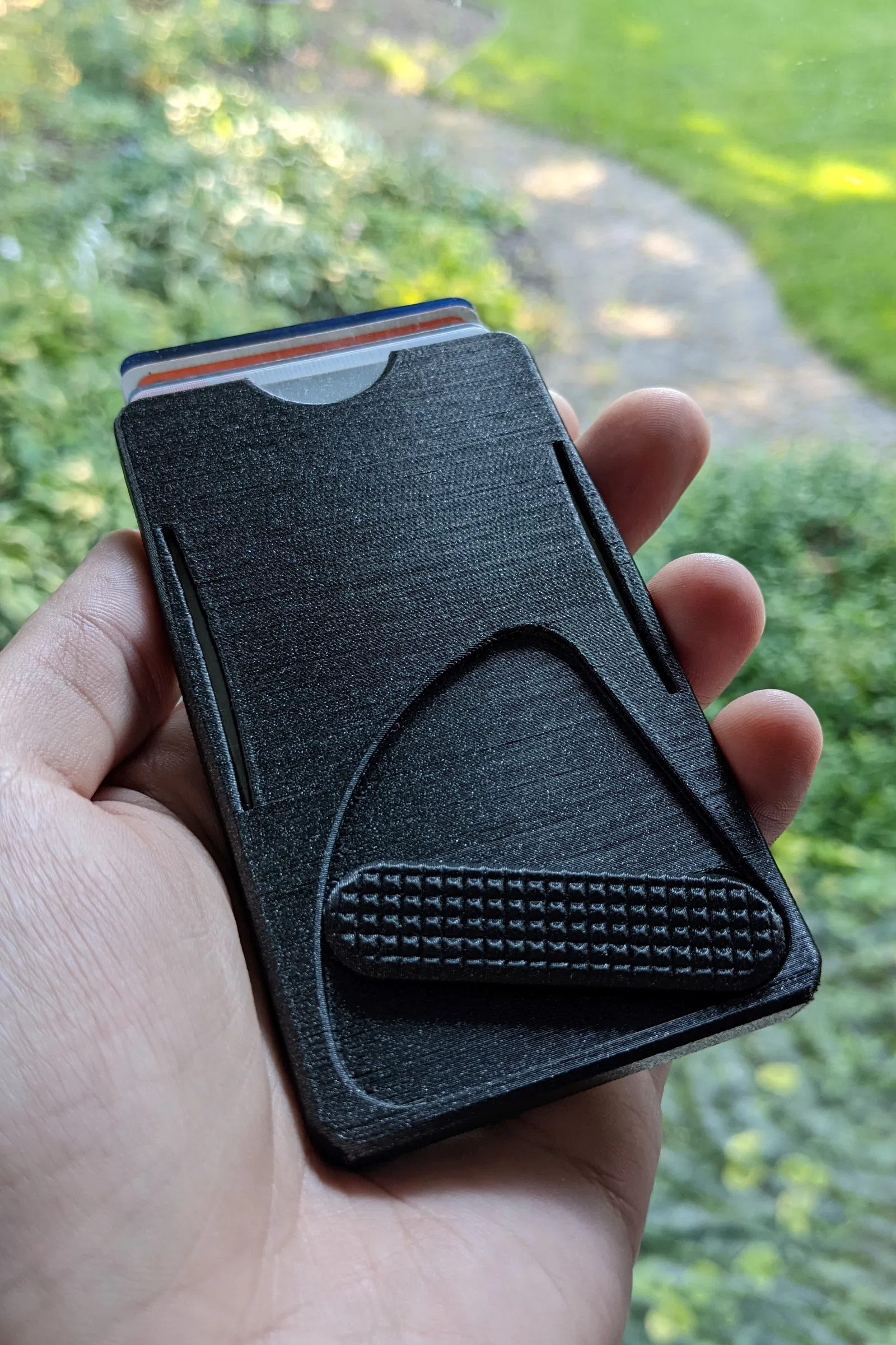

Ví phổ biến này giờ đây đã có thể lắp ráp sau khi in! Giờ đây bạn có thể thao tác cơ chế bật lên một cách mượt mà!

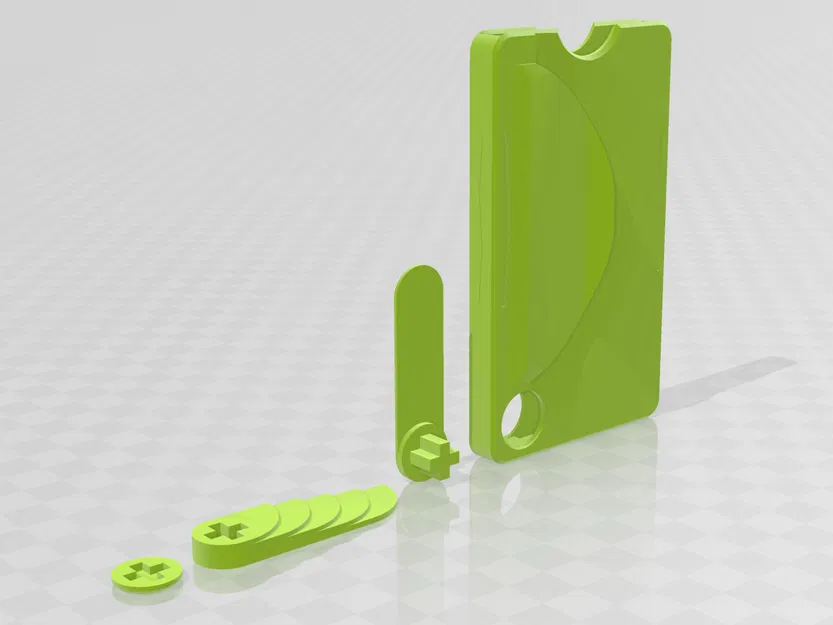

Tôi đã in được bản gốc, nhưng cơ chế in liền hơi lộn xộn khiến tôi không thích lắm. Điều này có thể chấp nhận được với các mẫu in liền. Tôi đã cắt nhỏ mô hình và làm cho nó ép khớp với nhau sau khi in. Kết quả là một bản in sạch sẽ hơn nhiều, và mọi lo lắng về việc bị dính có thể quên đi! (Tôi cũng đã loại bỏ các lỗ ở mặt sau cần thiết để đẩy các bộ phận bị dính ra)

Ghi chú in / Lắp ráp / Ý tưởng:

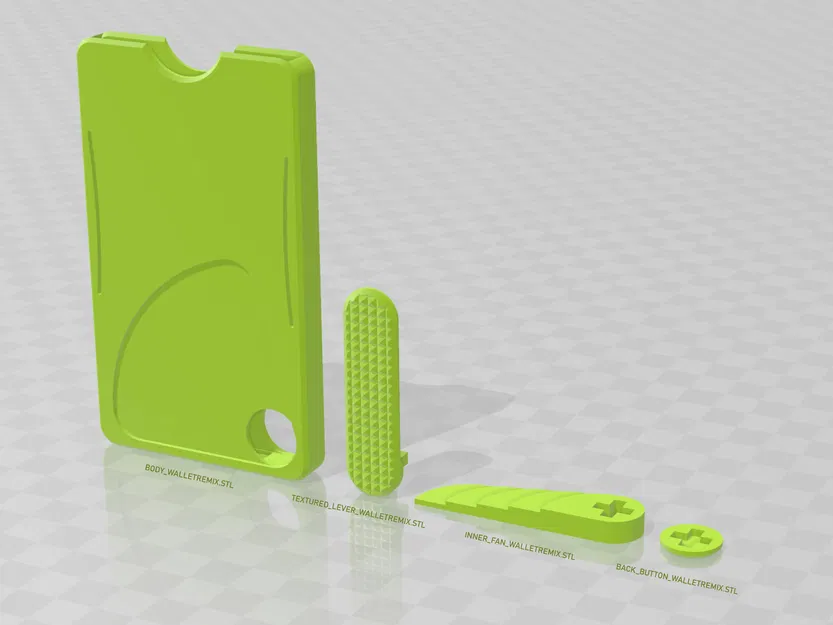

• Để giữ nguyên vân trên cần gạt, tôi đã in nó theo hướng dọc với giá đỡ. (Giống như trong hình có tên tệp “TEXTURED_LEVER_WALLETREMIX.STL")
• Thân ví chính vẫn cần được in thẳng đứng để kẹp có thể in đúng cách.
• Phần khó nhất khi lắp ráp là đẩy quạt bên trong vào góc dưới cùng bên phải của bản in. Tinh tế hơn là khó. Tôi đã sử dụng một vài chiếc lục giác để hỗ trợ.

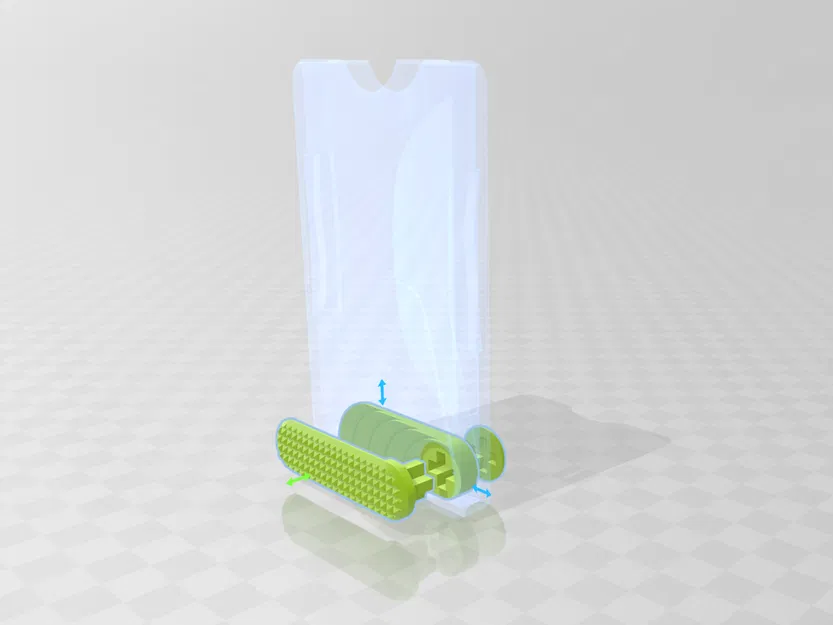

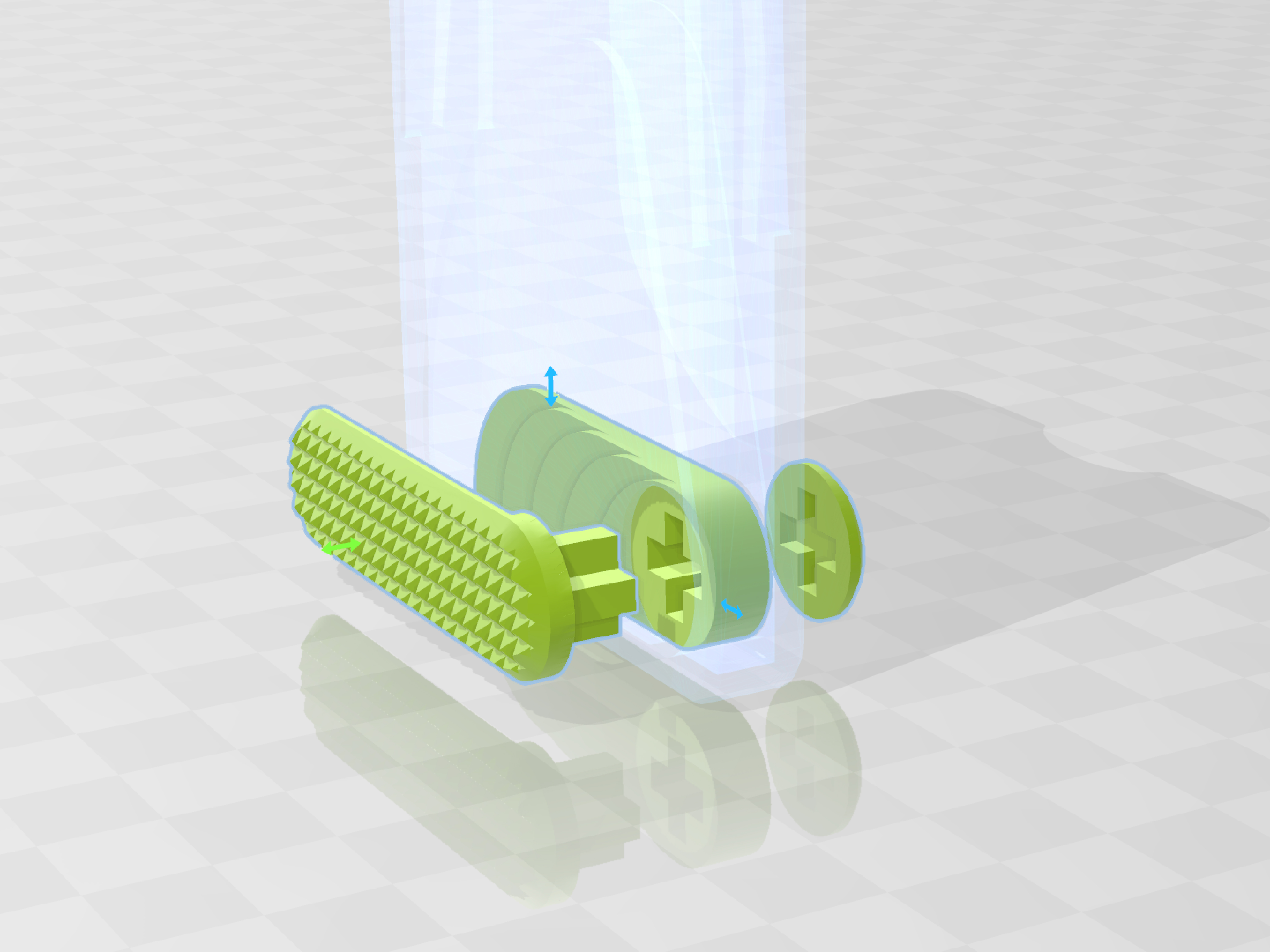

• Lắp ráp là ép khớp. Tôi đã lắp ráp của mình mà không cần keo, nhưng thời gian sẽ cho biết liệu điều này có đủ hay không. Để khớp hoàn toàn 3 bộ phận với nhau, sau khi đẩy mọi thứ lại với nhau bằng tay, tôi đặt ví mặt “BACK_BUTTON” lên trên và gõ nhẹ vài cái vào nút bằng búa nhỏ.
• Nếu dung sai quá nhỏ để ép khớp với nhau, bạn có thể thu nhỏ tệp cần gạt một chút để dễ lắp ráp hơn và sẽ không bị nhận thấy. (Cố gắng đừng thay đổi tỷ lệ trục có hình chữ thập chạy ra mặt sau nút!)
• Hãy thử in cần gạt và/hoặc nút bằng một màu khác để làm điểm nhấn!
• Cần gạt giờ đây đã độc lập và có thể được tùy chỉnh với các vân hoặc thiết kế khác nhau!
