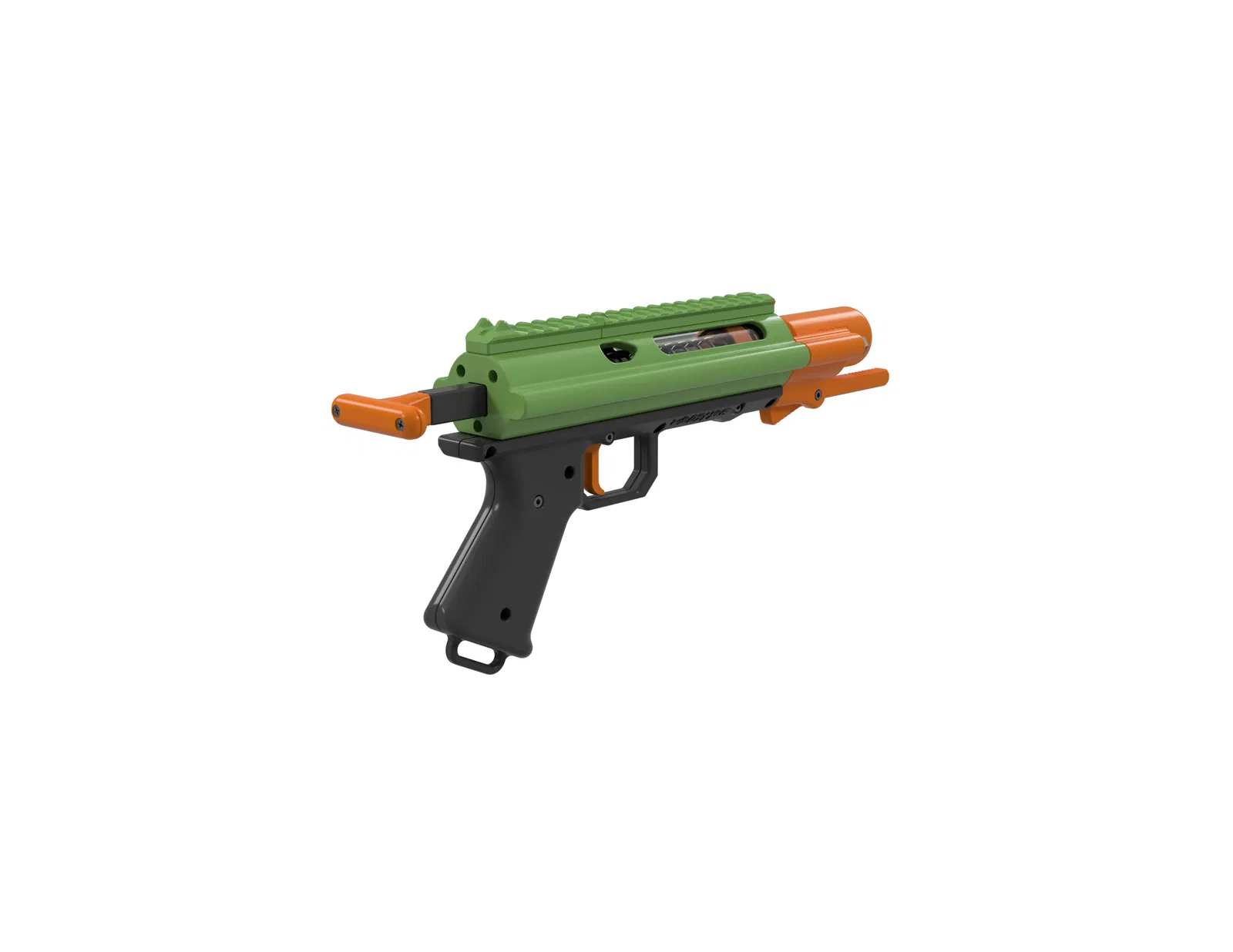

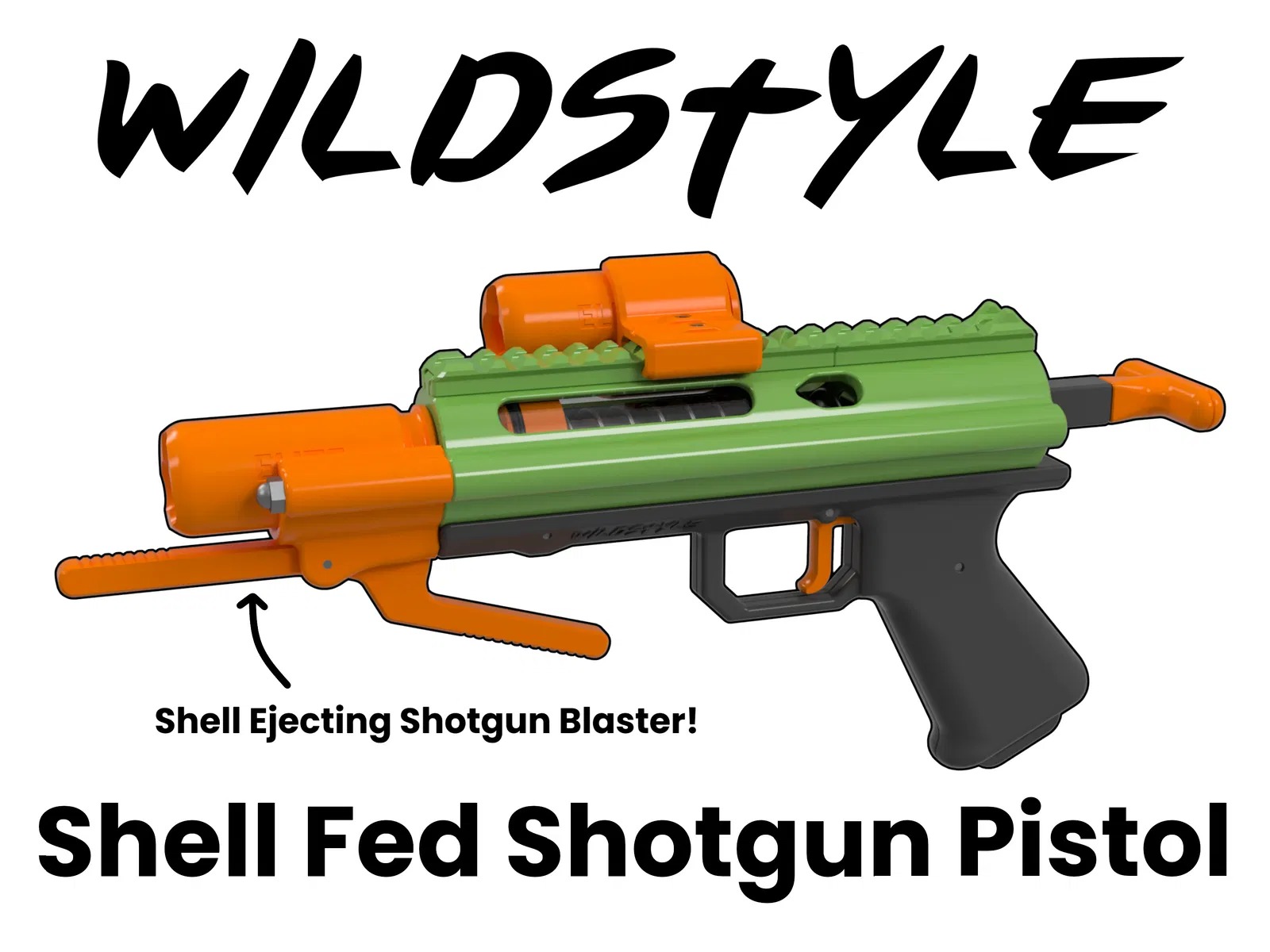

Wildstyle - Súng lục Shotgun Nạp Vỏ (Tự làm Nerf)

Wildstyle là một khẩu súng lục shotgun kiểu Nerf sử dụng Silly Shells! Wildstyle được nạp từng vỏ một, và nó có một cần gạt vỏ thủ công để phóng vỏ ra khỏi blaster.

Trình diễn Bắn:

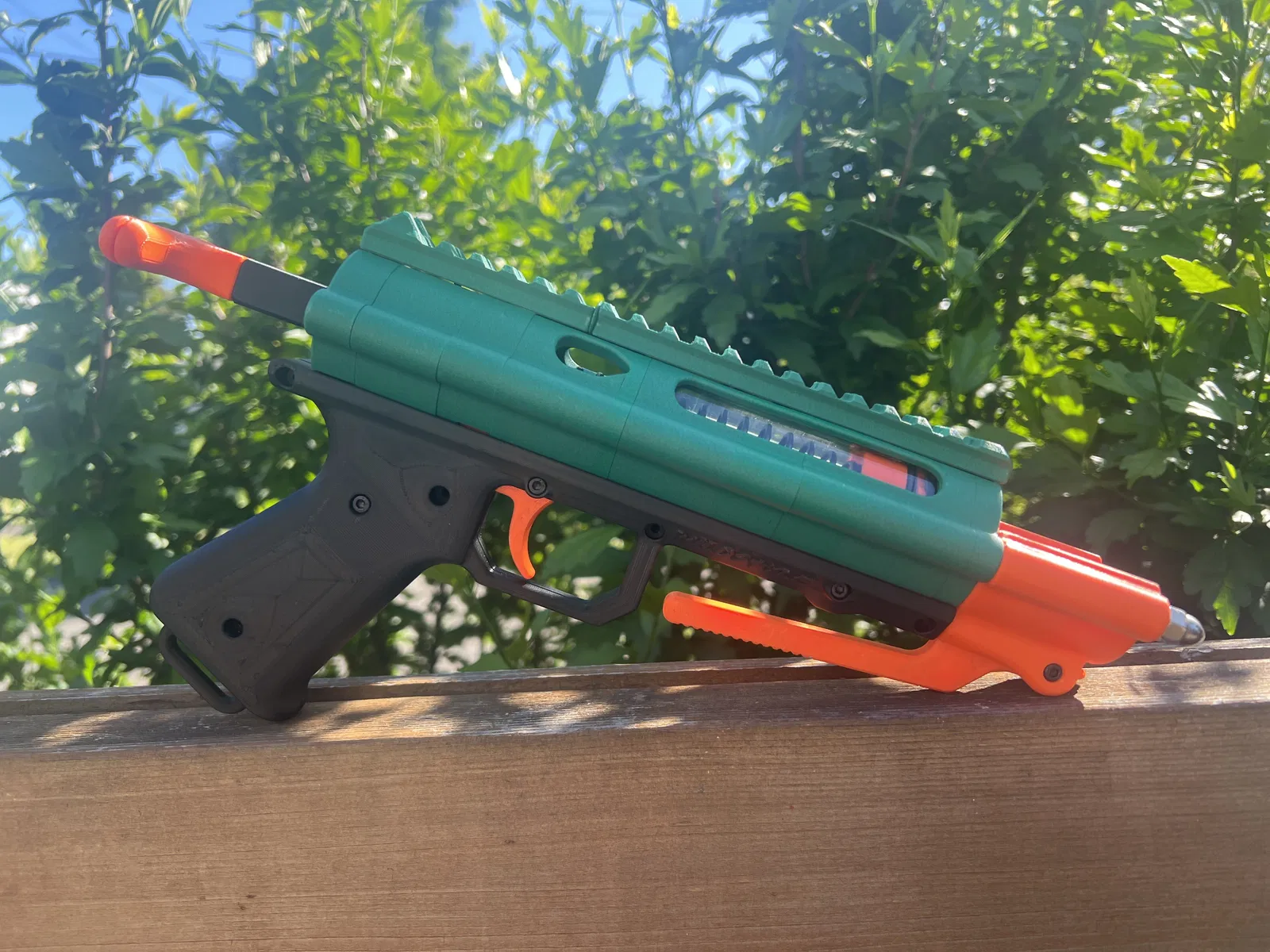

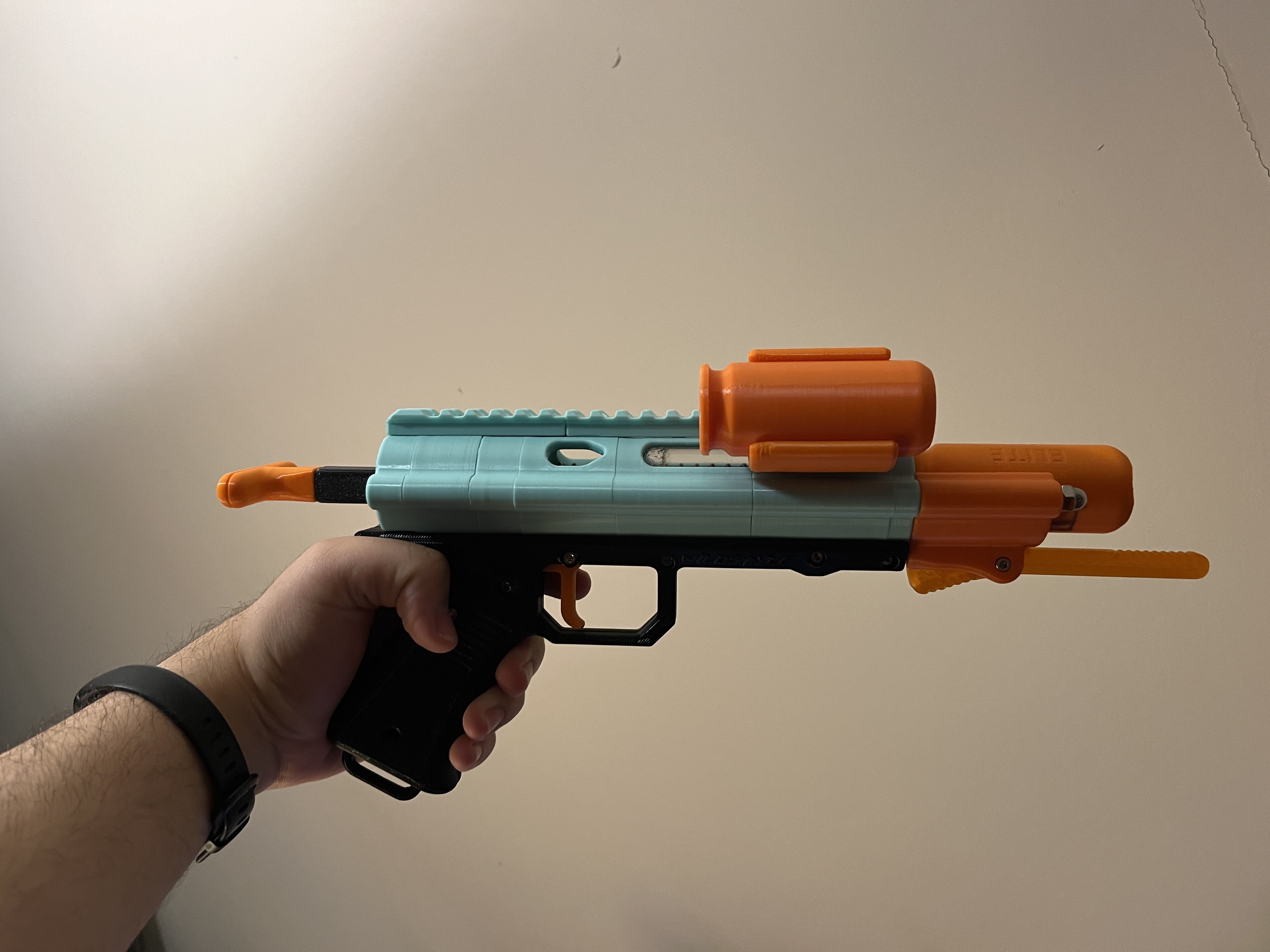

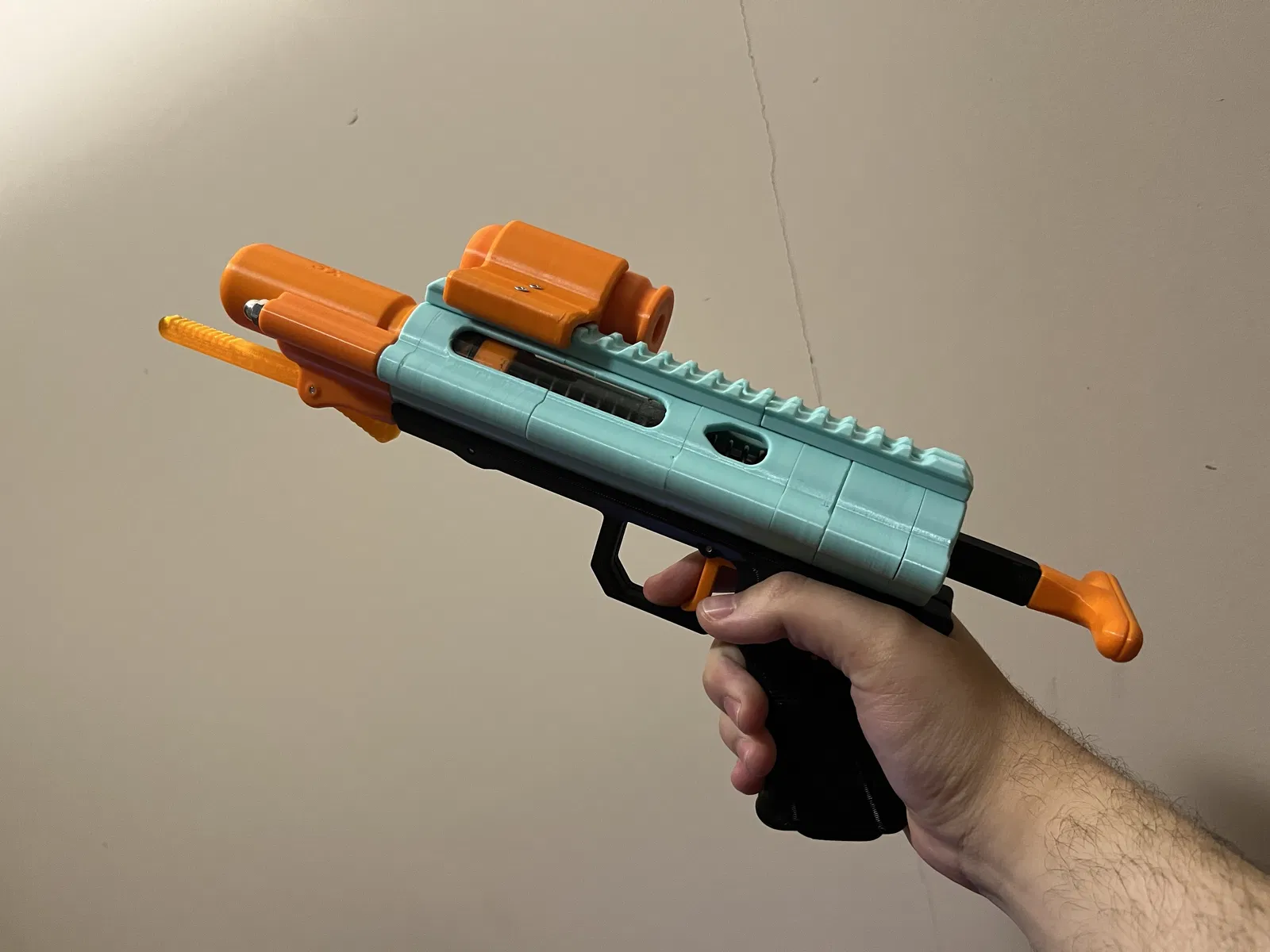

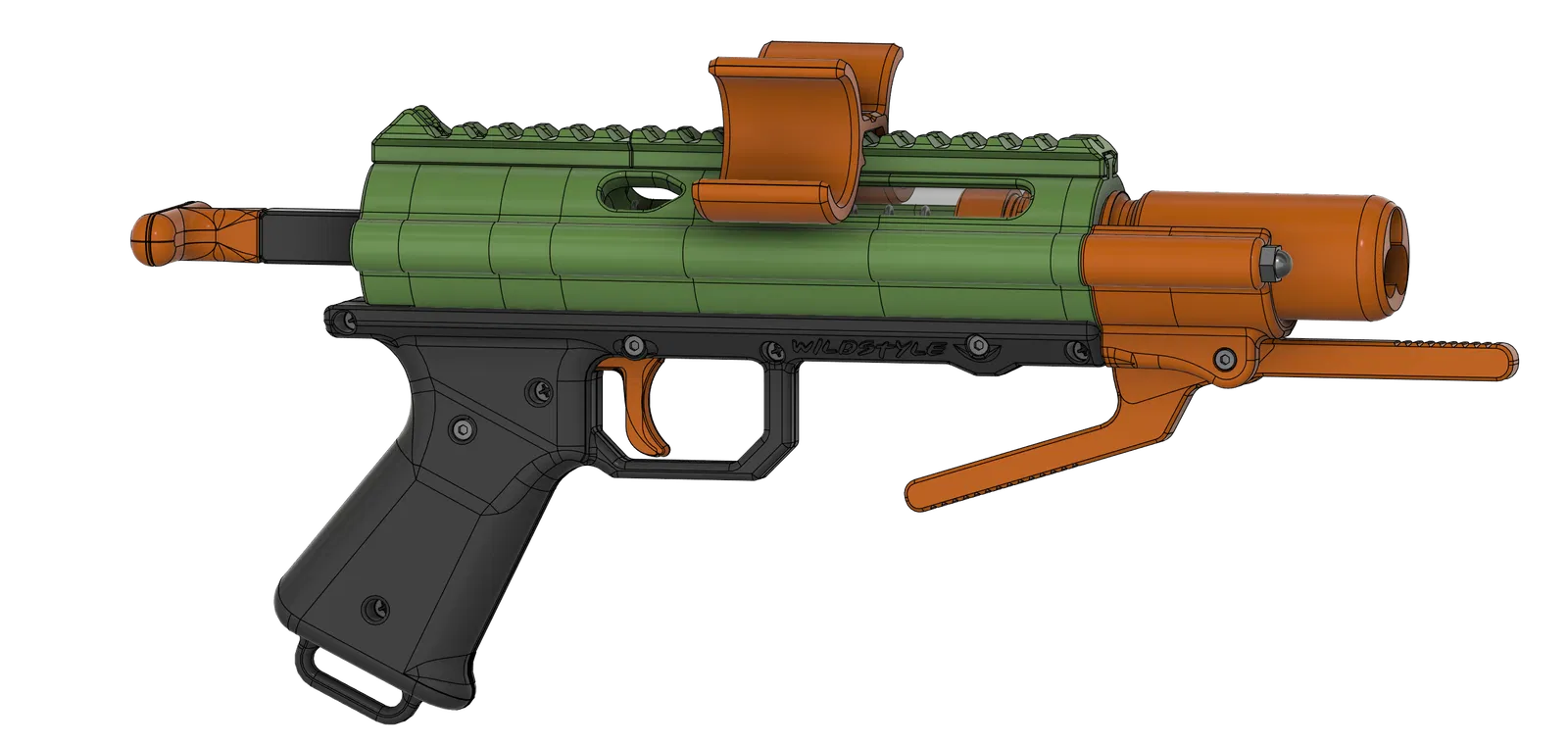

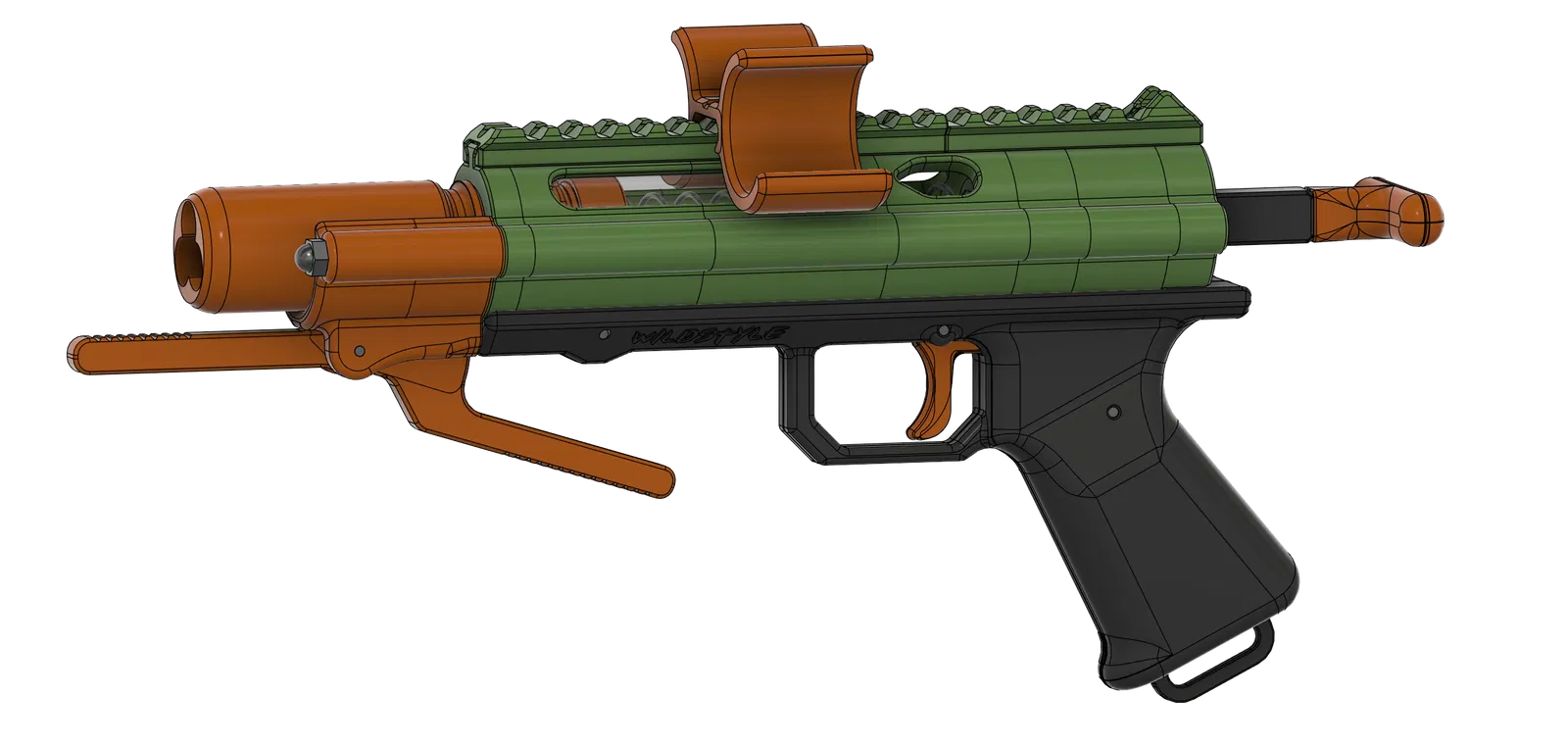

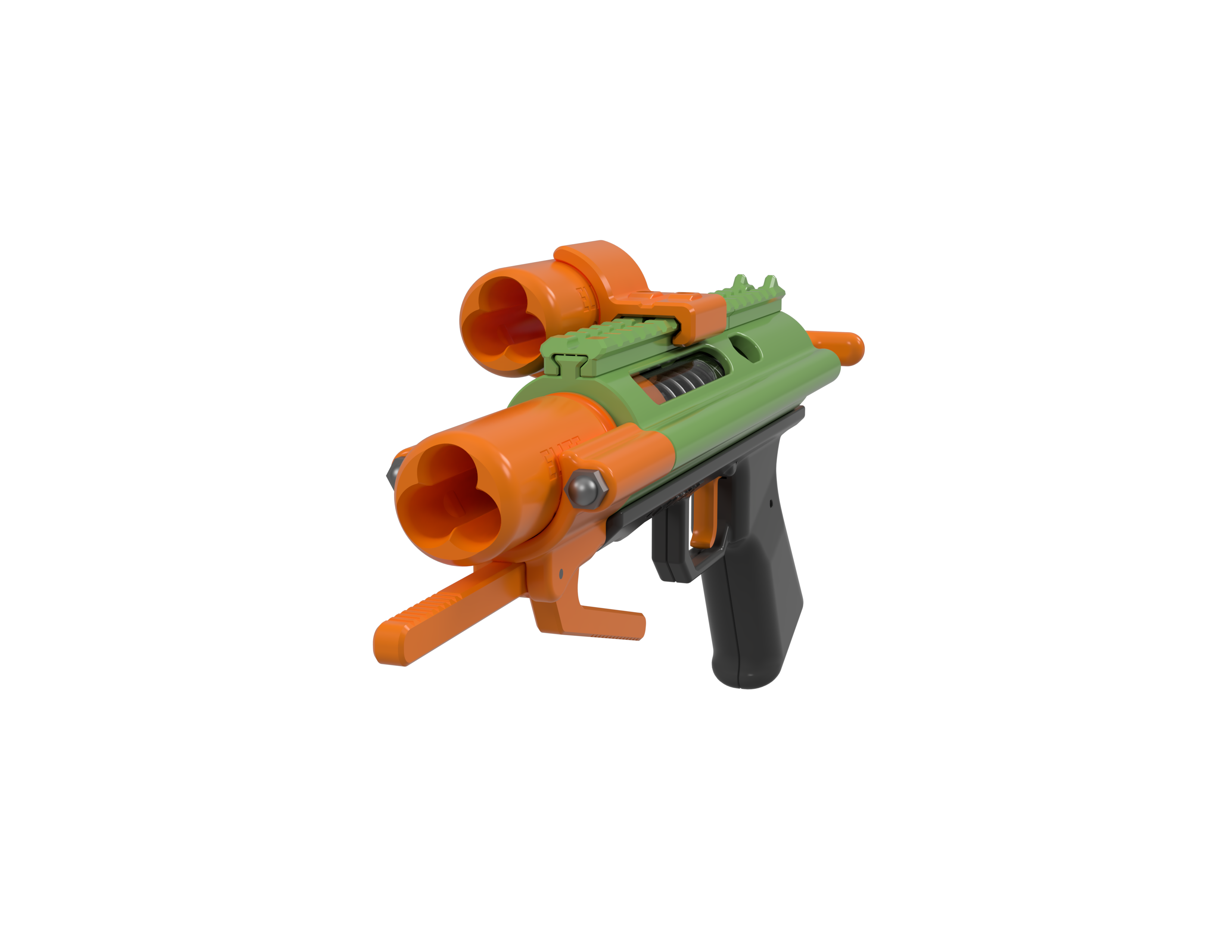

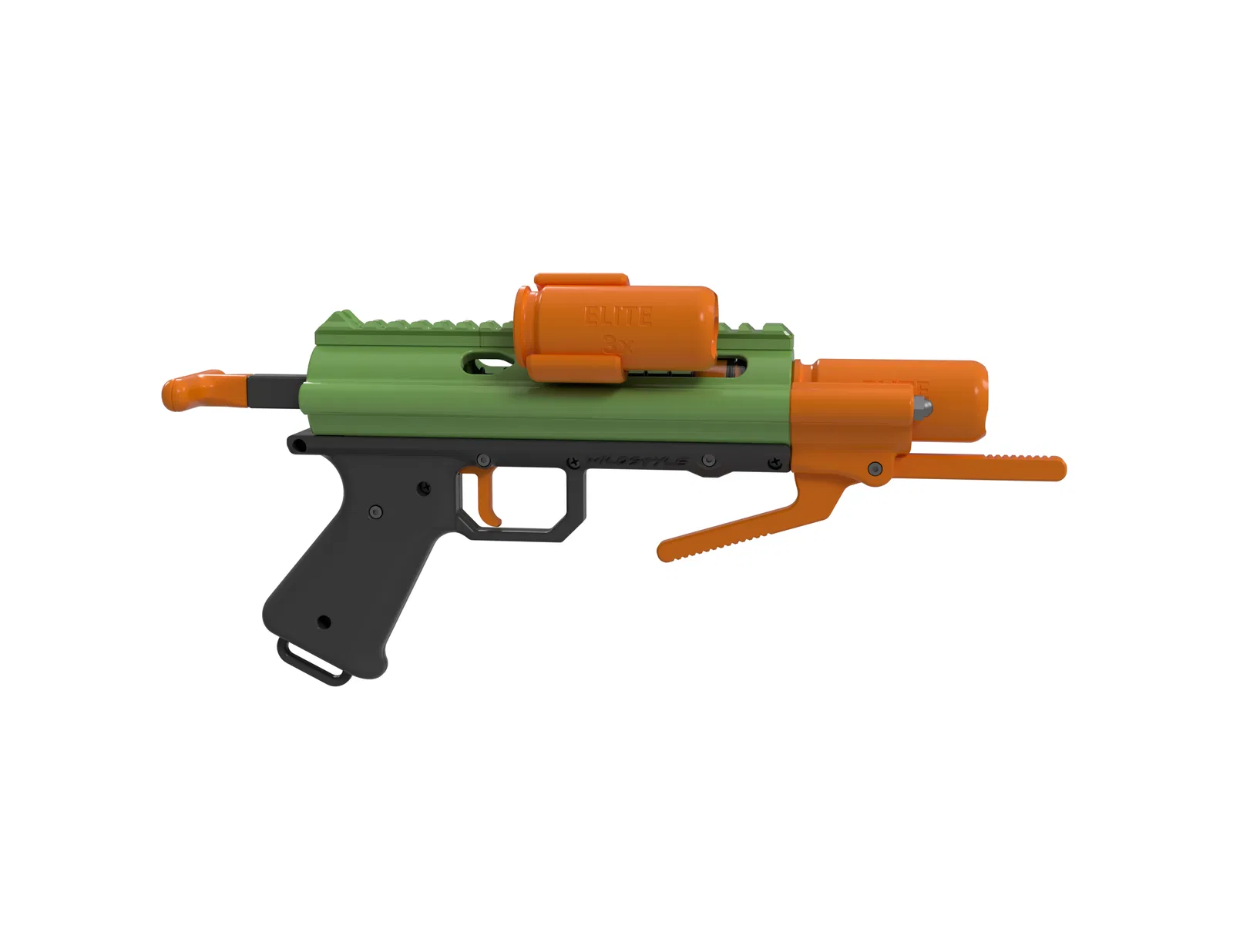

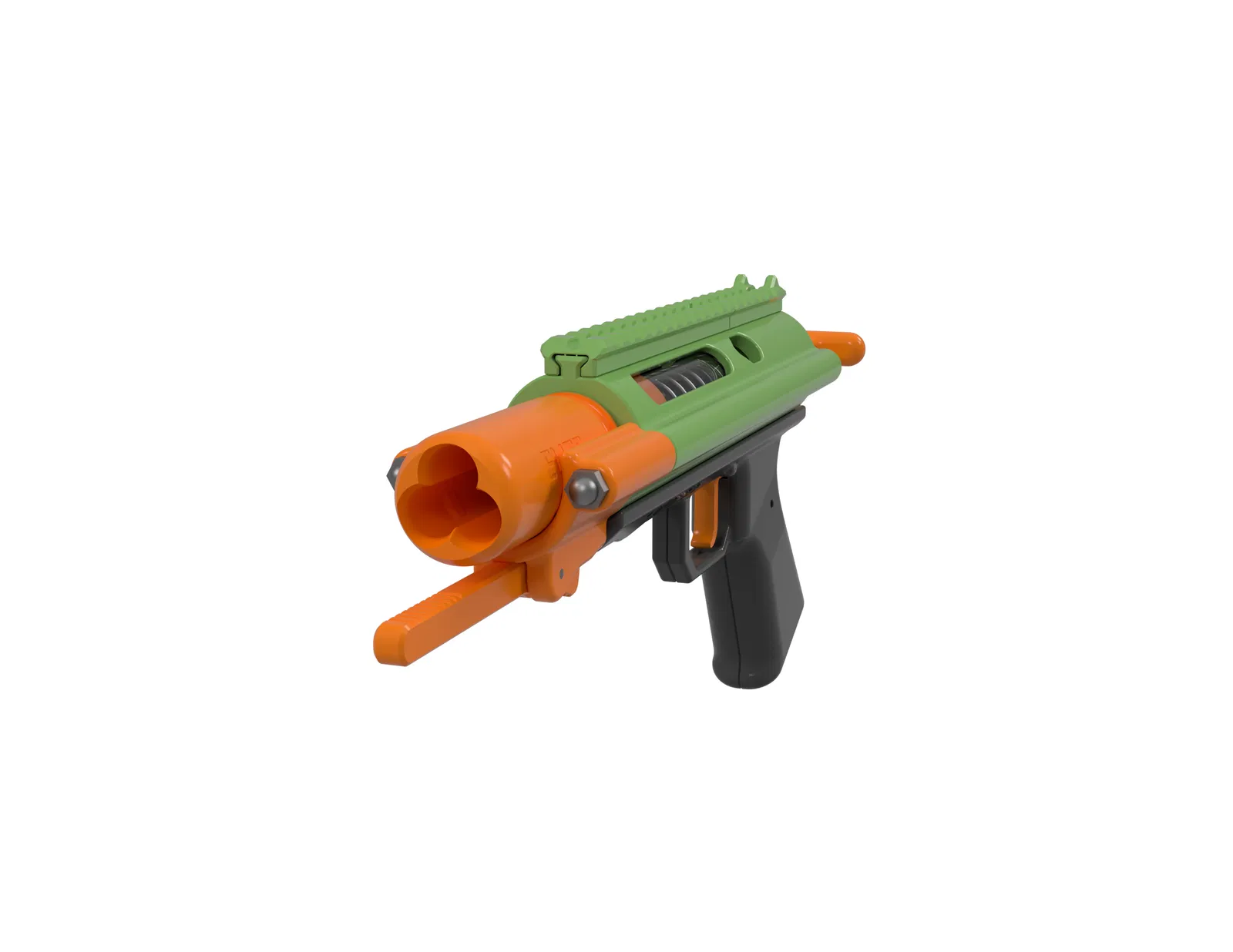

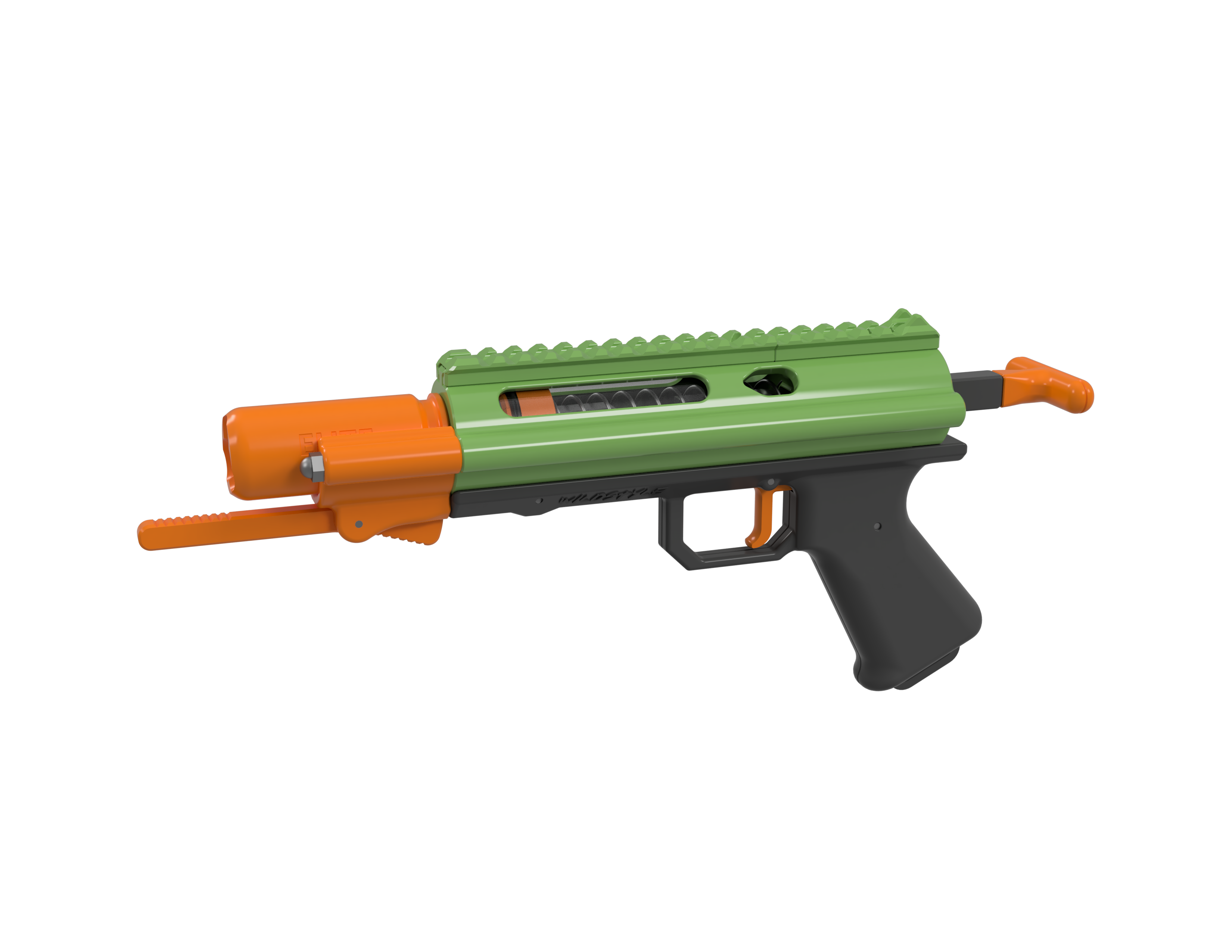

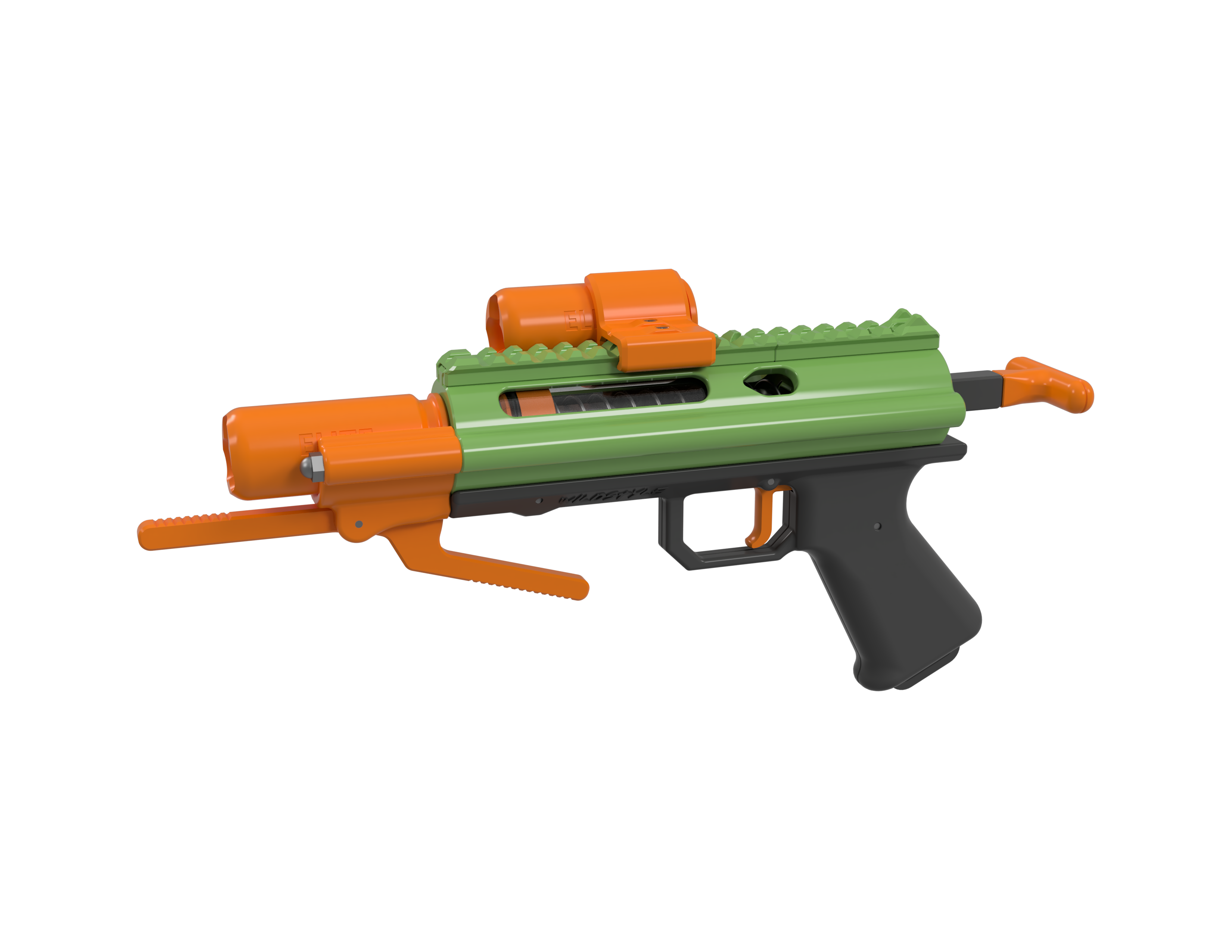

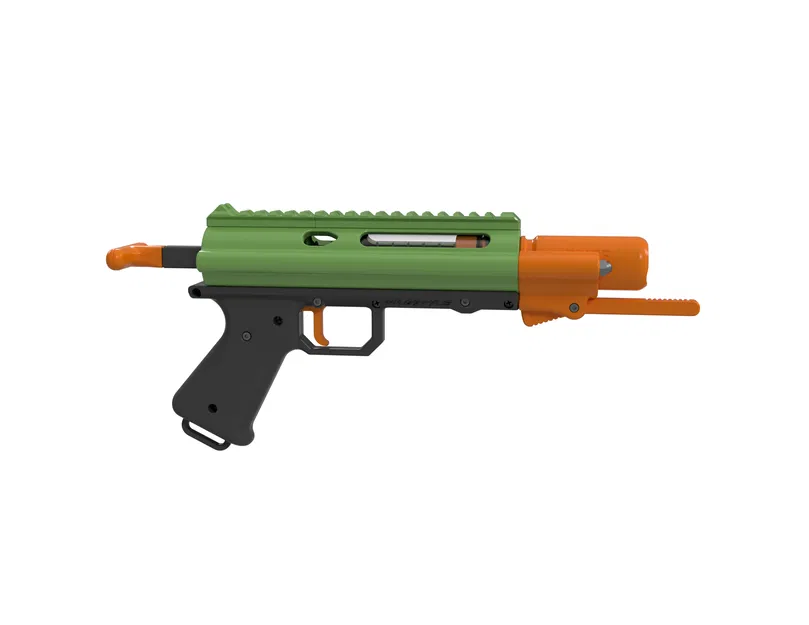

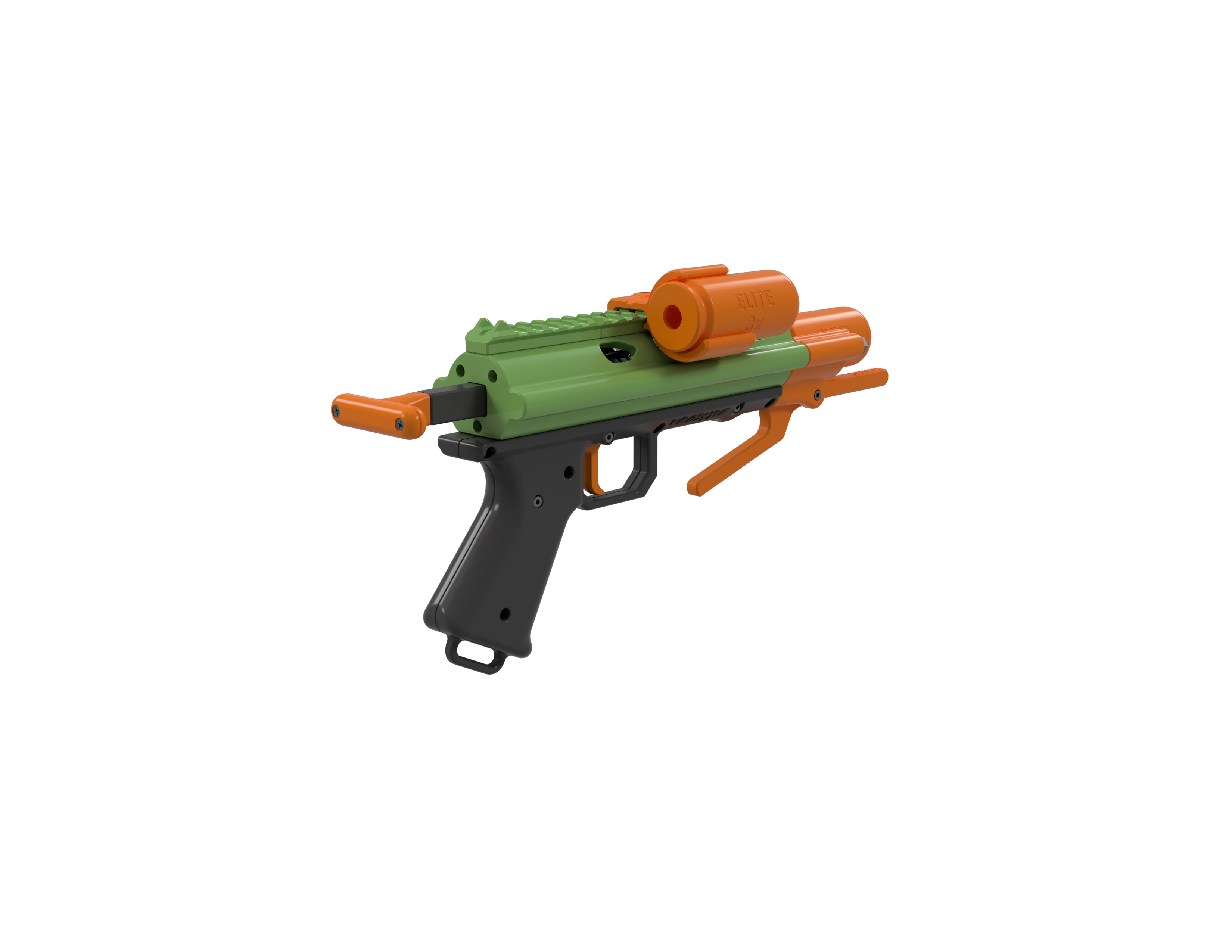

Tổng quan về Blaster:

Vui lòng tham khảo danh sách tệp cho Silly Shells để tải xuống tất cả và biết thêm thông tin.

Vui lòng kiểm tra bảng tính tương thích vỏ để xem loại Silly Shells nào hoạt động với blaster này.

ĐỌC PHẦN "Thông tin In" của trang mô tả này trước khi in blaster!

Người bán

Danh sách đầy đủ những người bán không thuộc Hoa Kỳ có tại đây: https://www.stuffbysilly.com/wheretobuy

Bộ dụng cụ phần cứng có sẵn từ những người bán này:

• OutOfDarts: https://outofdarts.com/products/silly-shell-pistol-hardware-kit
• SilverFoxIndustries: https://silverfoxindustries.shop/collections/designs-by-sillybutts/products/wildstyle-by-sillybutts-hardware-kit

Blaster được in hoàn chỉnh có sẵn từ những người bán này:

• OutOfDarts: Đang cập nhật
• SilverFoxIndustries: Đang cập nhật

Silly Shells được in có sẵn từ những người bán này:

• OutOfDarts: https://outofdarts.com/products/silly-shells
• SilverFoxIndustries: Đang cập nhật

“Silly Shells” là gì?:

Silly Shells là một hệ sinh thái gồm các vỏ shotgun in 3D cho các blaster Nerf tự chế! Có rất nhiều loại vỏ khác nhau để sử dụng trong mỗi blaster, cho phép một blaster bắn nhiều loại đạn khác nhau mà không cần cấu hình lại hoặc sửa đổi.

Ví dụ, bạn có thể bắn 3 viên đạn Elite ra khỏi một vỏ, phóng nó đi, sau đó nạp một vỏ MegaXL để bắn một viên đạn lớn vào kẻ thù của bạn! Sau đó, bạn có thể tiếp tục với một vòng "buckshot" gồm các viên bi Rival. Sau đó, bạn có thể nạp một vỏ Sniper để bắn trúng một người ở phía bên kia chiến trường.

Silly Shells cho phép bạn sử dụng nhiều loại đạn xốp khác nhau trong một blaster, và chúng cho phép bạn bắn nhiều viên đạn chỉ với một lần bắn của blaster!

Vui lòng tham khảo danh sách tệp cho Silly Shells để tải xuống tất cả và biết thêm thông tin.

Vui lòng kiểm tra bảng tính tương thích vỏ để xem loại Silly Shells nào hoạt động với blaster này.

ĐỌC PHẦN "Thông tin In" của trang mô tả này trước khi in blaster!

Hiệu suất:

Lưu ý: Khá khó để có được số đọc FPS chính xác cho vỏ 2x, 3x, 4x, nhưng tôi đã cố gắng hết sức.

Lò xo Vỏ FPS (trung bình) k25, dài 4" Mega XL (mxl) 75 k25, dài 4" Elite 2x 70 k25, dài 4" Elite 2x (4 nửa viên đạn) 75 k25, dài 4" Elite 3x 60 k25, dài 4" Elite 3x (6 nửa viên đạn) 65 k25, dài 4" Mega 100 k25, dài 4" Rival (1 viên) 70 k25, dài 4" Rival (2 viên) 60 k25, dài 4" Rival (3 viên) 55 k25, dài 4" Ultra 120

788, dài 4"

Nếu bạn muốn đóng góp số FPS, vui lòng để lại bình luận với lò xo, loại vỏ, loại đạn bạn đã sử dụng và ít nhất 10 lần bắn với số FPS. Sau đó, tôi sẽ tính trung bình các số và thêm chúng vào danh sách, cùng với tên người dùng của bạn.

Nếu bạn đóng góp số liệu với Vỏ Sniper có nòng kim loại, vui lòng cung cấp thêm độ dài nòng, ID (0.527", 13mm, 0.509", đồng thau, v.v.) và xem bạn có sử dụng SCAR hay không.

Lưu ý: Tôi khuyên bạn nên nạp blaster trước khi nạp vỏ. Nó sẽ không làm hỏng bất cứ điều gì, chỉ là làm cho việc nạp trở nên khó khăn hơn thôi. Các vỏ có độ kín không khí rất tốt xung quanh đạn của chúng, nghĩa là pít-tông đang cố gắng tạo ra chân không khi bạn nạp với vỏ đã nạp.

Thông tin In

Ước tính sử dụng sợi nhựa (sợi PLA) (bao gồm cả giá đỡ/vành lót):

• Cam: 129 gram
• Xanh lá: 226 gram
• Đen: 175 gram

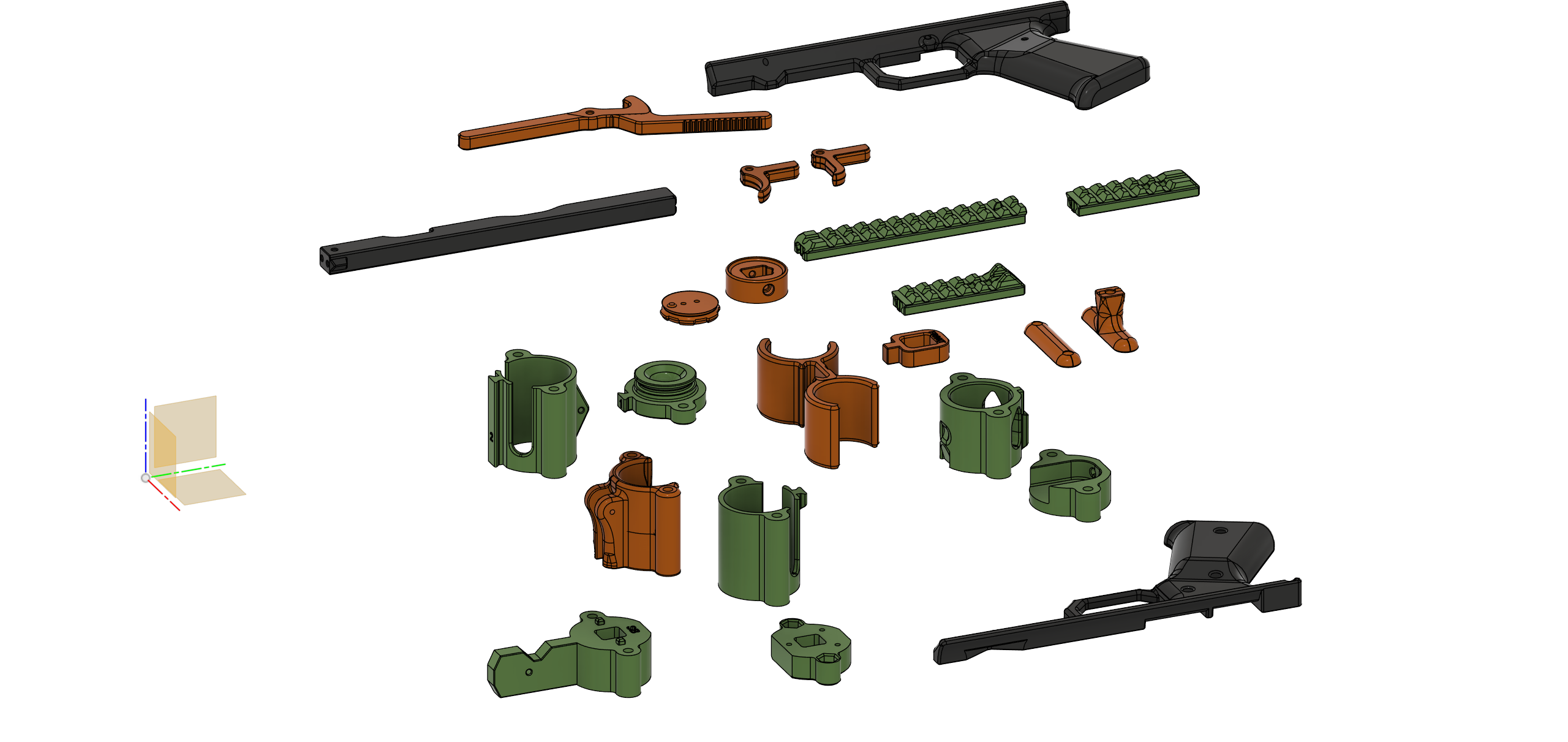

Tất cả các tệp STL đều được xuất ở hướng in đúng của chúng.

Đen

• 100% (đầy đủ) độ đặc, 5 lớp thành: PlungerRod
• 20% độ đặc, 5 lớp thành: GripR, GripL
• Nên in GripR và GripL với vành lót để chống cong vênh, và chúng CẦN giá đỡ.
  • Đảm bảo giá đỡ trong phần mềm cắt của bạn được điều chỉnh đúng cách, với đủ khoảng cách thành và khe hở phía trên giữa bộ phận và giá đỡ. Giá đỡ bị kẹt khó chịu hơn bạn có thể tưởng tượng (nói chung).

Xanh lá

• 100% (đầy đủ) độ đặc, 5 lớp thành: PTsealer
• 20% độ đặc, 5 lớp thành: SpringCup, GripCore, RailA, RailB
• Tất cả các bộ phận còn lại 10% độ đặc, 5 lớp thành
• Nên in RailA và RailB với vành lót để chống cong vênh.
• Không cần giá đỡ. Các thanh ray có giá đỡ tích hợp, không cần giá đỡ phần mềm cắt.

Cam

• 100% (đầy đủ) độ đặc, 5 lớp thành: PlungerHead_A, PlungerHead_B, PrimingHandleFront, Catch
• 20% độ đặc, 7 lớp thành: Ejector (tất cả các loại).
• Tất cả các bộ phận còn lại 20% độ đặc, 5 lớp thành
• "ShellCarriage" CẦN GIÁ ĐỠ!! Đặc biệt là xung quanh cạnh tiếp xúc của vỏ.

Phần cứng

Danh sách phần cứng đầy đủ (danh sách bộ phận, bảng kê vật liệu, tùy bạn gọi nó là gì): https://docs.google.com/spreadsheets/d/1_fMIR-MhnJvG66XblNuX2XFgmYYqhJMCFalFwjY_NIk/edit?usp=sharing

Bộ dụng cụ phần cứng có sẵn từ những người bán này:

• OutOfDarts: https://outofdarts.com/products/silly-shell-pistol-hardware-kit
• SilverFoxIndustries: https://silverfoxindustries.shop/collections/designs-by-sillybutts/products/wildstyle-by-sillybutts-hardware-kit

Lắp ráp

PDF: Có một tệp PDF có sẵn để tải xuống bên dưới! Lưu ý: Hướng dẫn lắp ráp chưa hoàn chỉnh, nhưng tôi đã đăng những gì đã hoàn thành cho đến nay như một giải pháp tạm thời cho đến khi tôi hoàn thành hướng dẫn đầy đủ.

Ghi chú:

• Sử dụng chất khóa ren trên các đầu của vít trục cò và vít trục phóng để chúng không bị lỏng ra theo thời gian.
• Đảm bảo TẤT CẢ giá đỡ được loại bỏ khỏi tay cầm, đặc biệt quan trọng là xung quanh khu vực cò để tránh cọ xát.
• Nhớ loại bỏ giá đỡ khỏi các đường ray picatinny.
• Đặt miếng đệm pít-tông cao su lên mặt pít-tông sau khi lắp ráp thanh pít-tông và hai bộ phận đầu pít-tông.
• Đệm chữ O ở mặt khóa nòng (niêm phong với mặt sau của vỏ) nên được dán.
• KHÔNG vặn các tấm tay cầm lại VỚI NHAU CHO ĐẾN SAU KHI TOÀN BỘ BLASTER ĐƯỢC LẮP RÁP.
• Đảm bảo rằng nhựa chảy hoặc giá đỡ xung quanh khu vực cò được làm sạch hoàn toàn và nhẵn trước khi lắp ráp bất cứ thứ gì. Nó có thể gây ra ma sát quá mức và làm cho cò bị kẹt nếu không được làm sạch.
• ĐẢM BẢO CÒ ĐÃ ĐƯỢC ĐẶT ĐÚNG VỊ TRÍ TRƯỚC KHI VẶN CÁC TẤM TAY CẦM LẠI VỚI NHAU.
• Hai vít gắn tay cầm vào phần còn lại của blaster là vít M3x20. Tương tự đối với vít trục cò, M3x20. Các vít tay cầm còn lại là 4-40.

Khác

Nếu bạn in bất kỳ thiết kế nào của tôi, tôi rất muốn xem sản phẩm của bạn! Vui lòng cân nhắc để lại một "Make" trên trang Printables và để lại đánh giá!

Cảm ơn DarrenVoong9013 và BoomstickMods đã đề xuất tôi thêm hệ thống phóng vỏ (blaster này ban đầu chỉ là một bài kiểm tra đơn giản để thử nghiệm Silly Shells. Hệ thống phóng vỏ đã giúp nó trở thành một bản phát hành blaster hoàn chỉnh).

Trung Quốc: 你好！ 我拥有这个设计。 想生产请联系我. 你好！ 我拥有这个设计。 如果你想生产，请联系我.

Tuyên bố miễn trừ trách nhiệm: Đây không phải là đồ chơi. Blaster này dành cho những người có sở thích, không dành cho trẻ em. Blaster phải được vận hành đúng cách để tránh thương tích. Tôi không chịu trách nhiệm cho bất kỳ thương tích nào từ blaster này. Vui lòng sử dụng đầu nòng và nắp nòng có màu cam sáng/da cam trên blaster này. Tham khảo luật pháp địa phương trước khi chế tạo blaster công suất cao này.

Nhật ký thay đổi:

• Ngày 30-5-2024: Phát hành
• Ngày 9-6-2024: Đã giải quyết một số vấn đề về dung sai với các bộ phận bị lung lay hoặc lệch. Không cần in lại nếu bạn đã in các bộ phận của mình. Nếu bộ giữ vỏ của bạn trước đây bị lỏng, tôi khuyên bạn nên in lại bộ phận đó.
  • Tất cả các lỗ ren 10-32 trên blaster đã được siết chặt hơn một chút. Bây giờ chúng sẽ bớt lung lay và căn chỉnh tốt hơn. Lỗ bán kính đã được siết chặt từ 2.8mm xuống 2.76mm. Tất cả các bộ phận thân và bộ giữ vỏ đều có thay đổi này.
  • Lỗ bu-lông trên PrimingHandleFront giờ đã lỏng hơn để có thể siết chặt đúng cách vào PlungerRod.
  • Mặt trước của RailA đã được di chuyển về phía trước 0.4mm để căn chỉnh tốt hơn với PTsealer.
  • Vùng tiếp xúc picatinny trên Bộ giữ vỏ đã được siết chặt hơn 0.7mm từ phía trên. Các lỗ vít đã được thay đổi để có độ bám ren tốt hơn và có nhiều không gian hơn cho đầu vít. Điều này sẽ ngăn bộ giữ vỏ bị lung lay, vì vít có thể kẹp nó vào ray picatinny tốt hơn.
• Ngày 10-6-2024: Đã cập nhật PrimingHandleFront để có dung sai tốt hơn.
