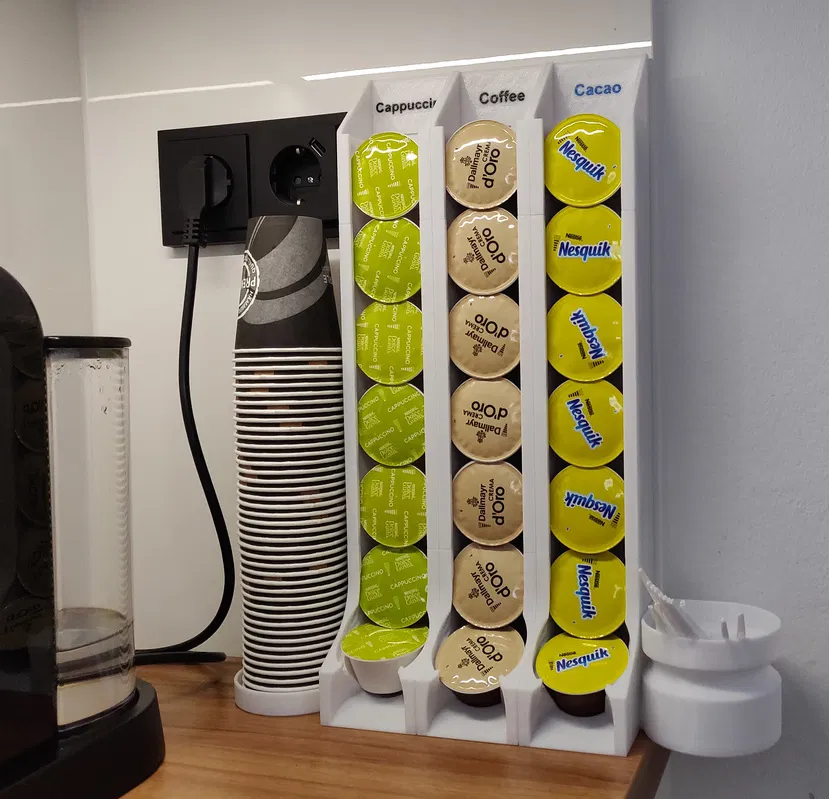

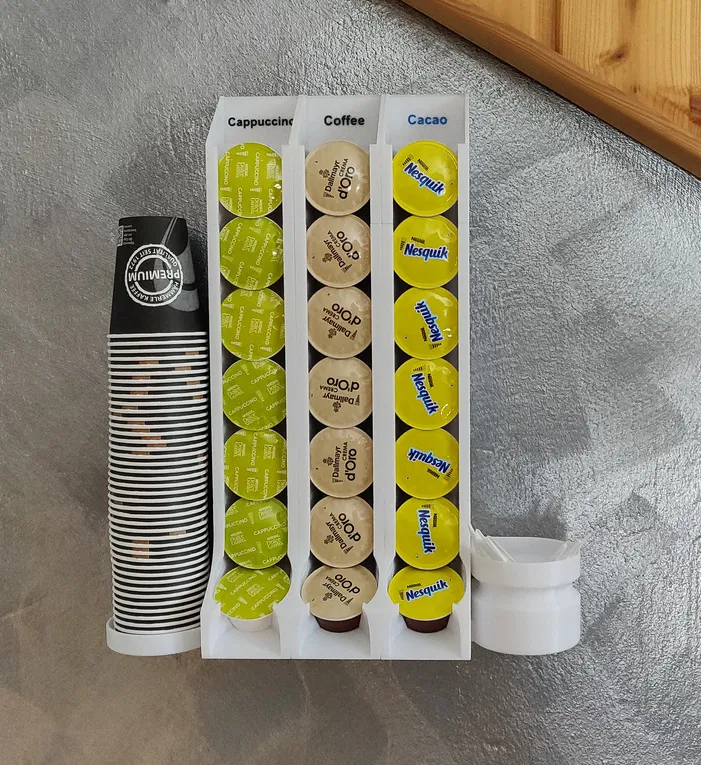

Một hệ thống phân phối dạng modul với bộ phận đế (2 viên nén) có thể mở rộng thành hệ thống phân phối lớn, có thể sử dụng để bàn hoặc gắn tường. Tất cả các bộ phận đều có thể kết nối với nhau mà không cần keo. Để sử dụng làm hệ thống gắn tường, cấu hình tối thiểu là hai bộ phận đế cạnh nhau hoặc một bộ phận đế và một bộ phận mở rộng xếp chồng lên nhau.

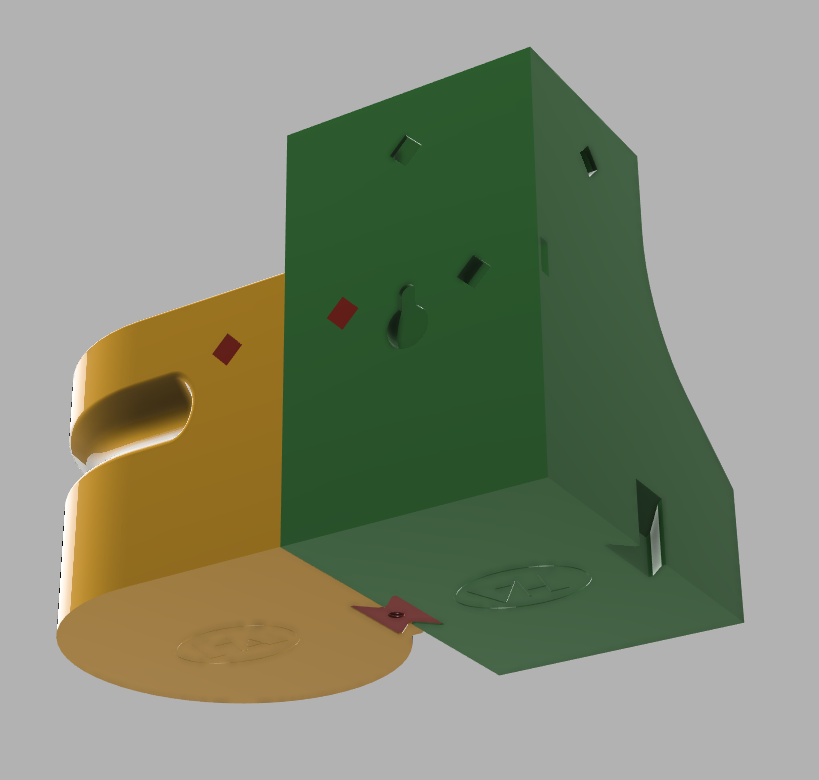

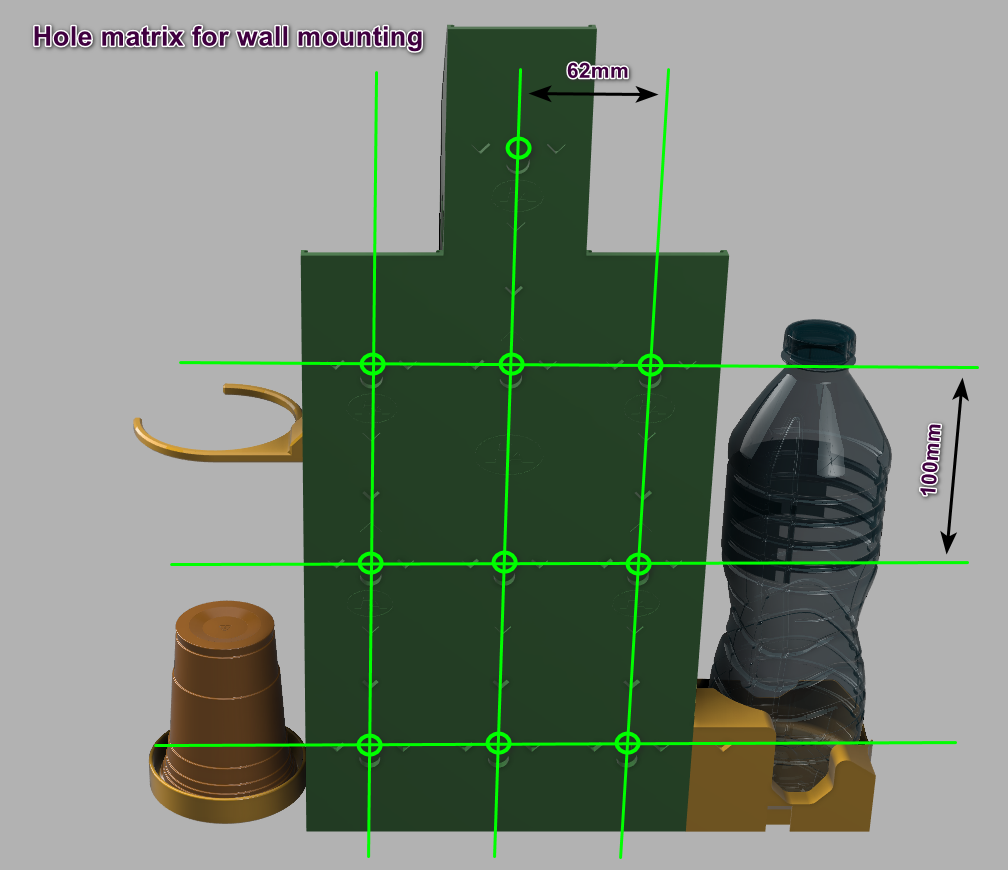

Mỗi bộ phận phân phối có một lỗ ở mặt sau để treo bằng vít chìm 3.5mm. Ma trận lỗ cách đáy bộ phận đế 50mm, cộng thêm 100mm cho bộ phận mở rộng đầu tiên hoặc bội số của 100mm cho nhiều bộ phận mở rộng hoặc bộ phận đỉnh (chiều cao). Khoảng cách ngang là 62mm cho 2 cột hoặc bội số của 62mm cho nhiều cột (chiều rộng).

Để gắn tường chắc chắn, hãy sử dụng ít nhất một vít ở mỗi bộ phận đế ngoài cùng (dưới cùng bên trái và bên phải) và một vít ở bộ phận đỉnh giữa. Điều này tạo thành một tam giác gắn kết.

Bộ phận đỉnh là tùy chọn và có thể cung cấp nhãn có thể thay thế. Đối với các phụ kiện, hãy cuộn xuống dưới.

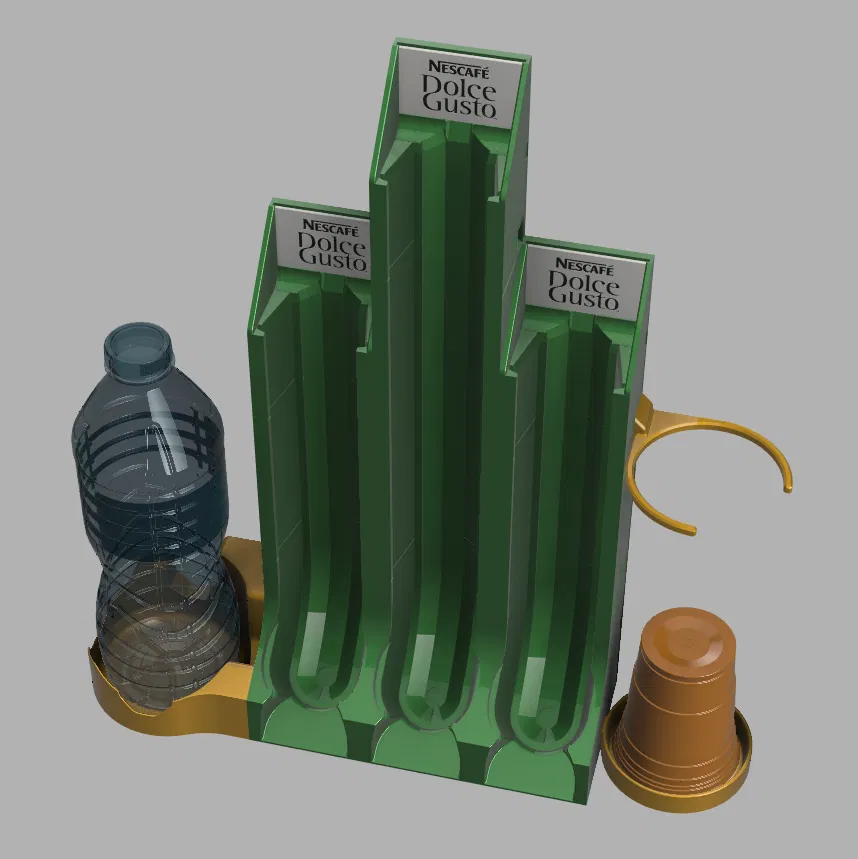

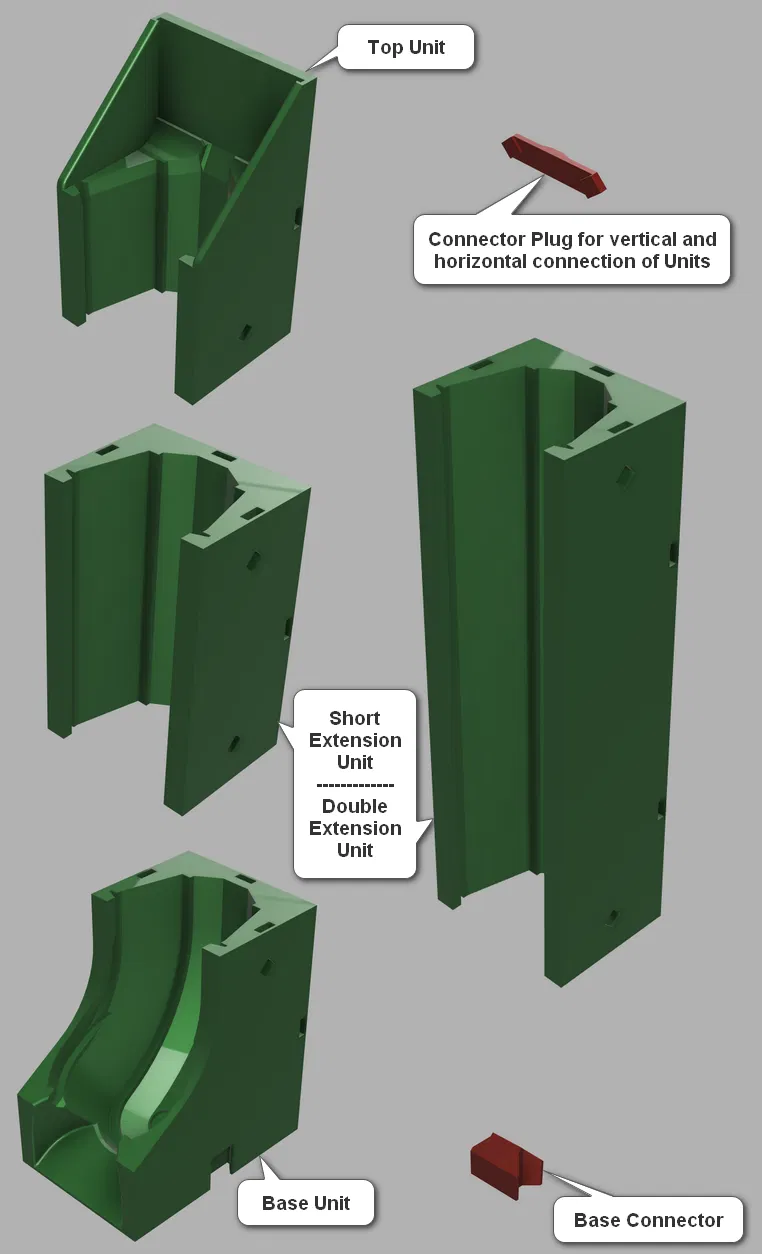

Thành phần Hệ thống Đế:

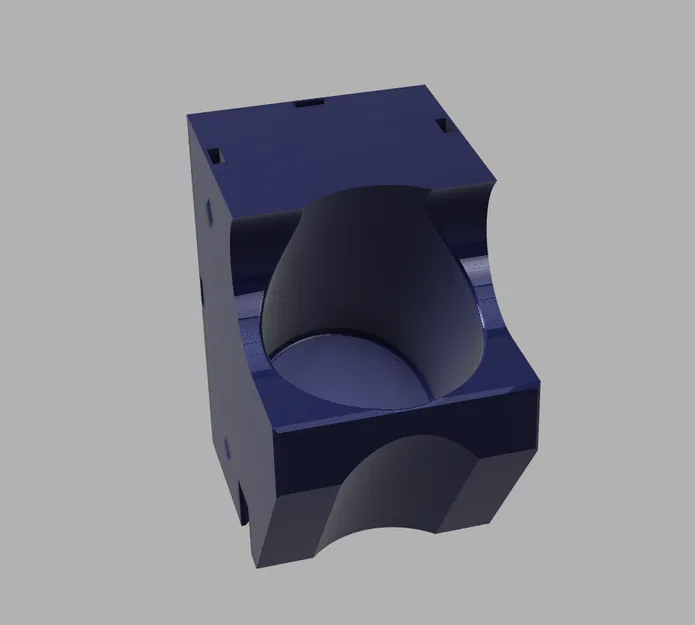

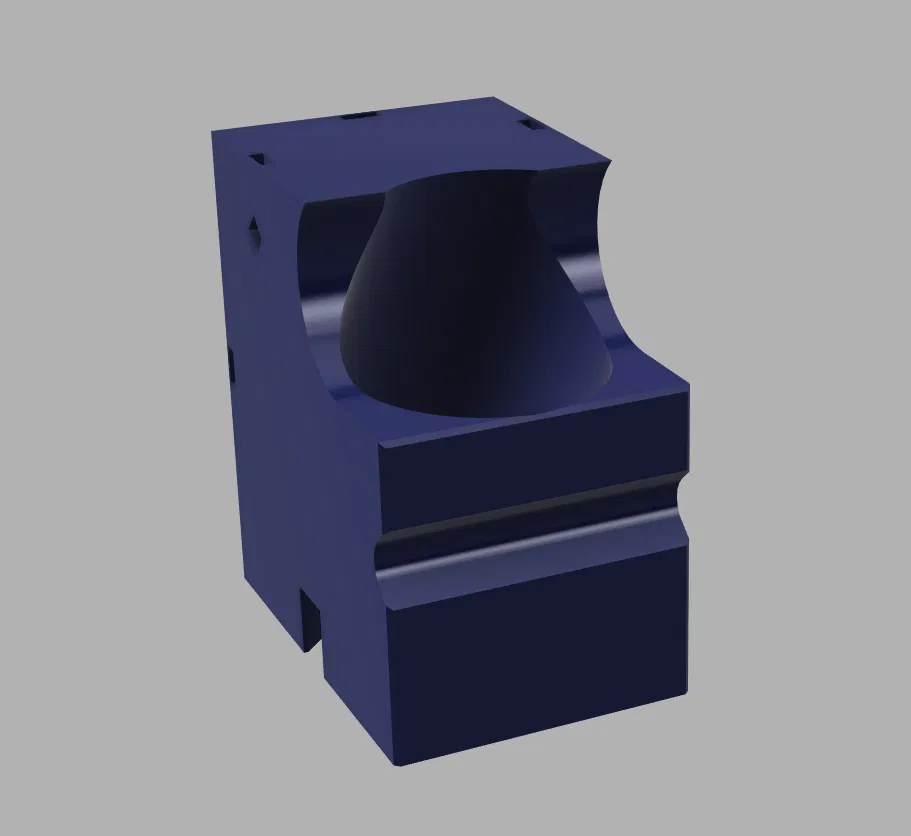

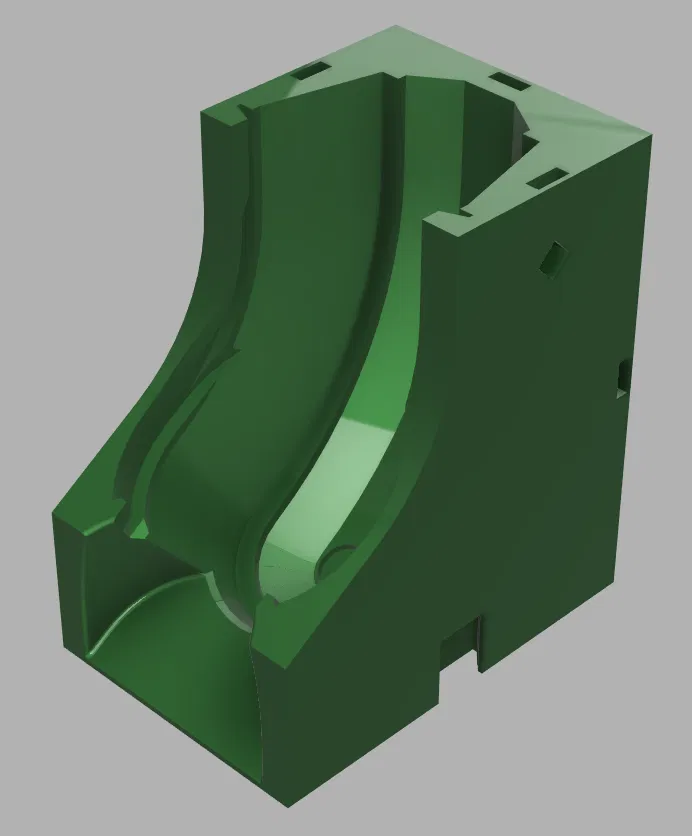

• Bộ phận đế (2 viên nén) cao 100mm, sâu 90mm, rộng 62mm

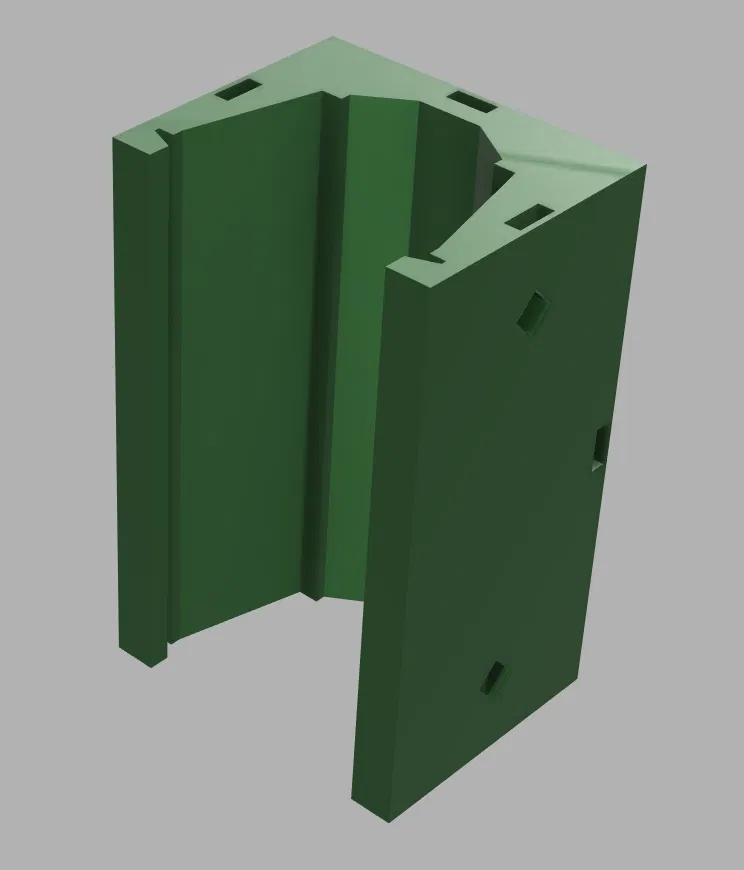

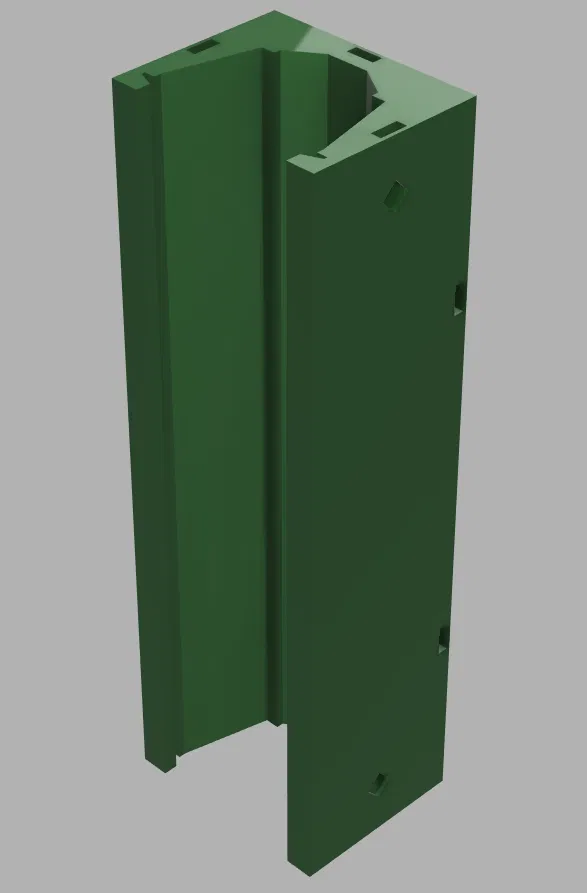

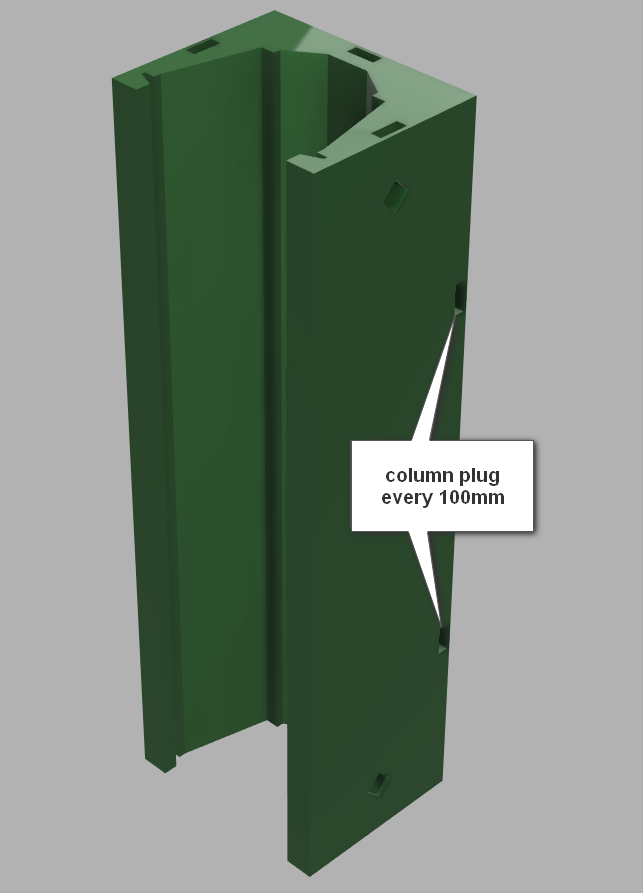

• Bộ phận mở rộng (4 viên nén) có thể mở rộng nhiều lần, cao 200mm, sâu 50mm, rộng 62mm
• Bộ phận mở rộng ngắn (2 viên nén) có thể mở rộng nhiều lần, cao 100mm, sâu 50mm, rộng 62mm (dùng với máy in không thể in cao 200mm)

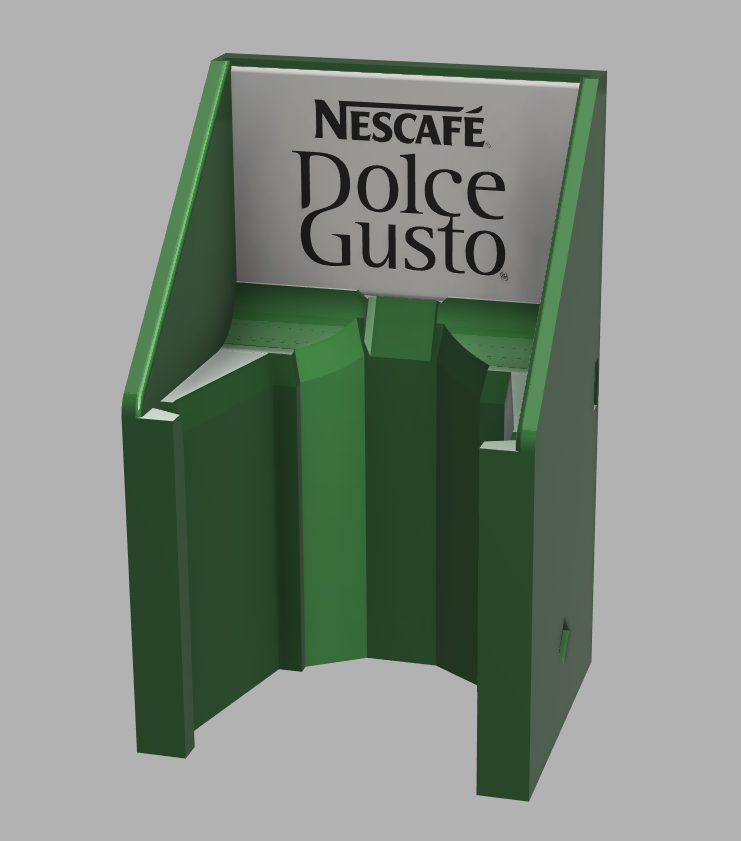

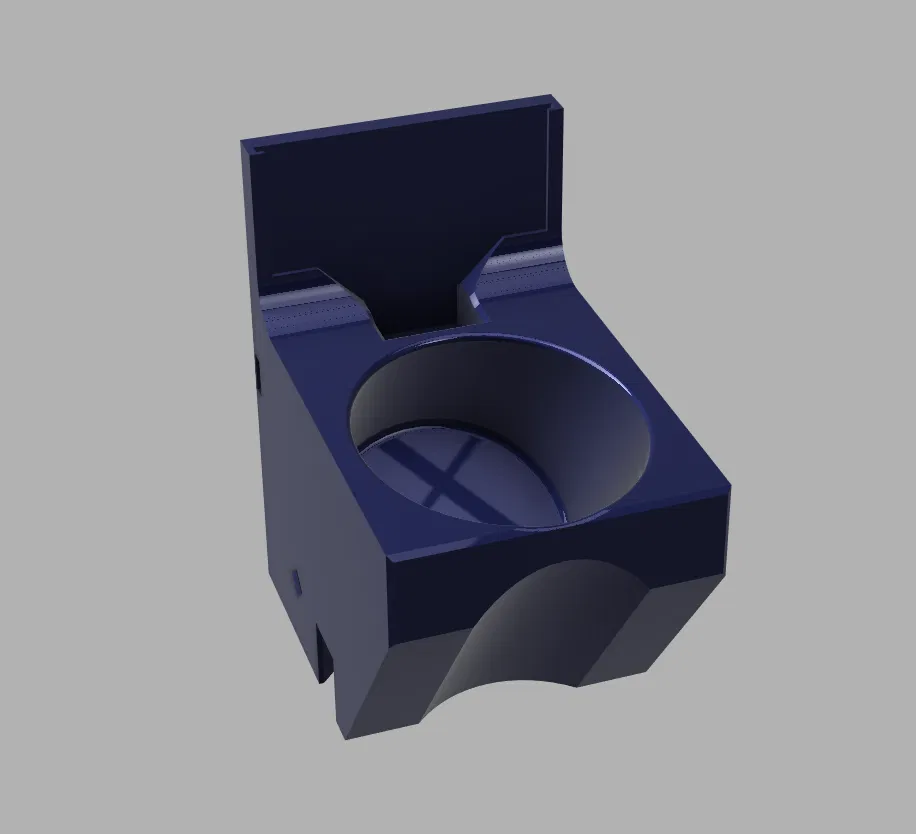

• Bộ phận đỉnh (1 viên nén, có nhãn có thể thay đổi) cao 100mm, sâu 50mm, rộng 62mm
• Bộ phận đỉnh kèm phụ kiện, giống như 'bộ phận đỉnh' với các tùy chọn gắn thêm phụ kiện
• Bộ nối đế để giữ đáy các bộ phận đế lại với nhau (các cột)

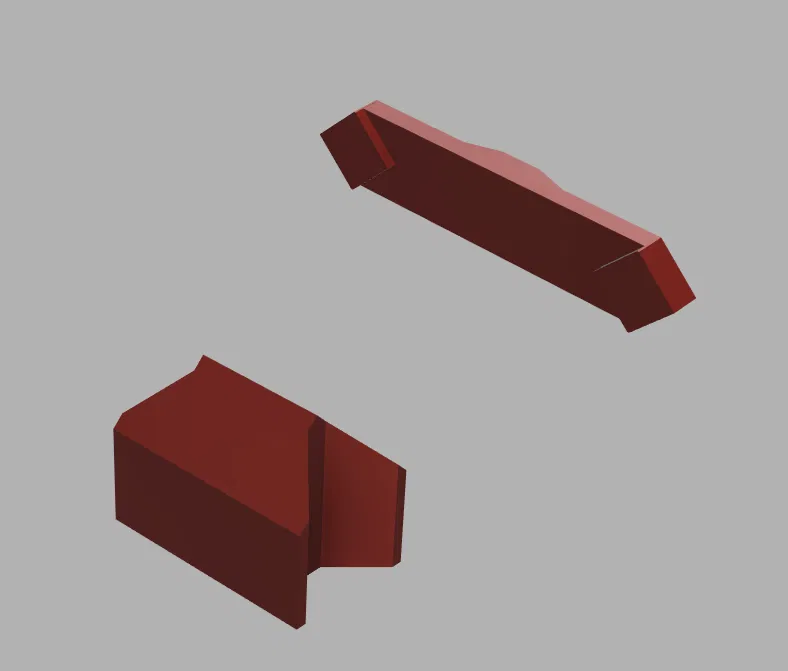

• Chốt nối để ghép các bộ phận lại với nhau theo chiều dọc và chiều ngang

Phụ kiện:

• Nhãn cho bộ phận đỉnh (để đặt văn bản của riêng bạn, hãy sử dụng phần mềm slicer)

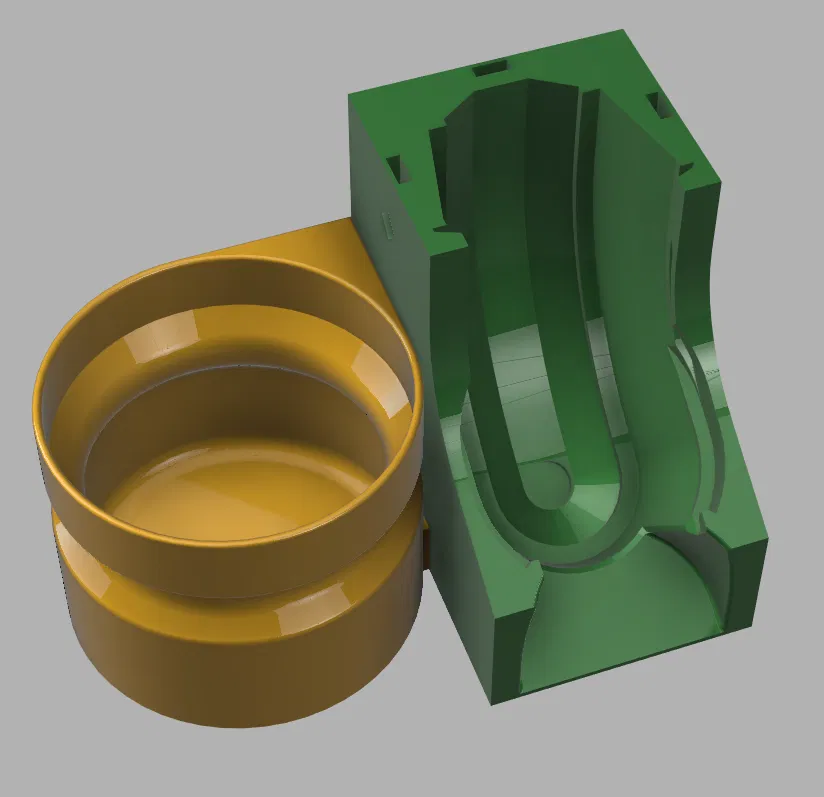

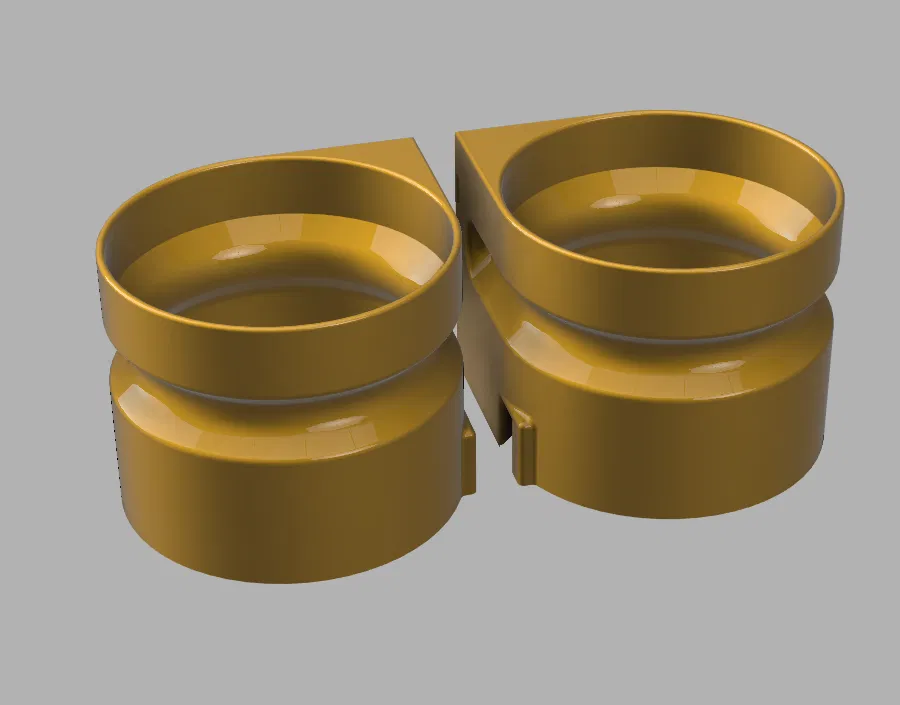

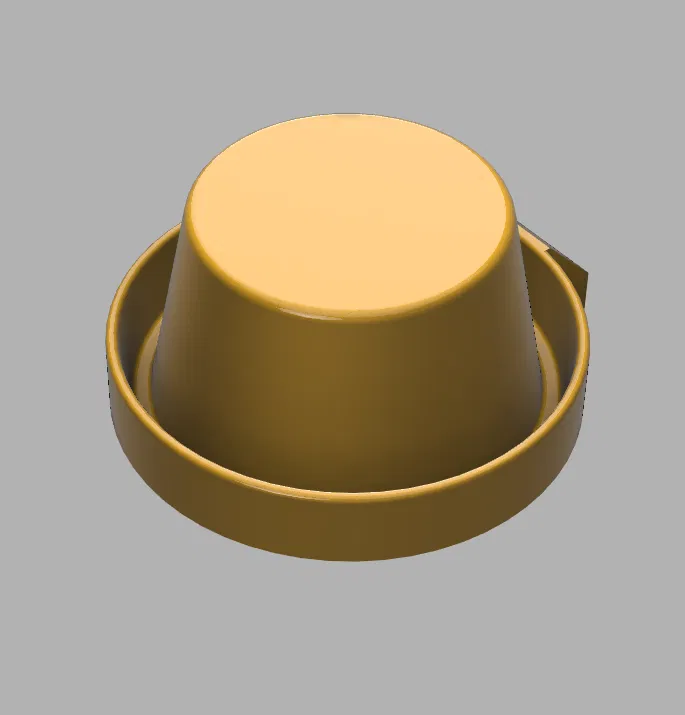

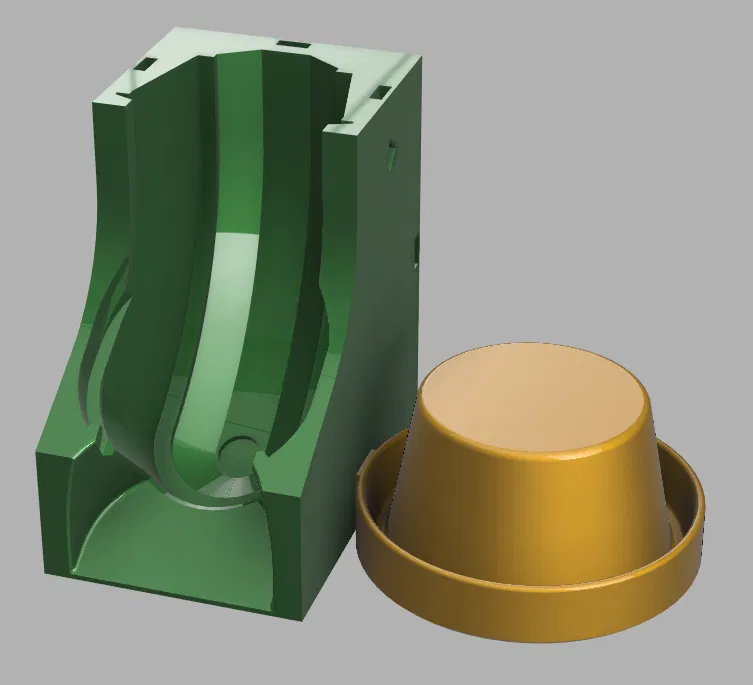

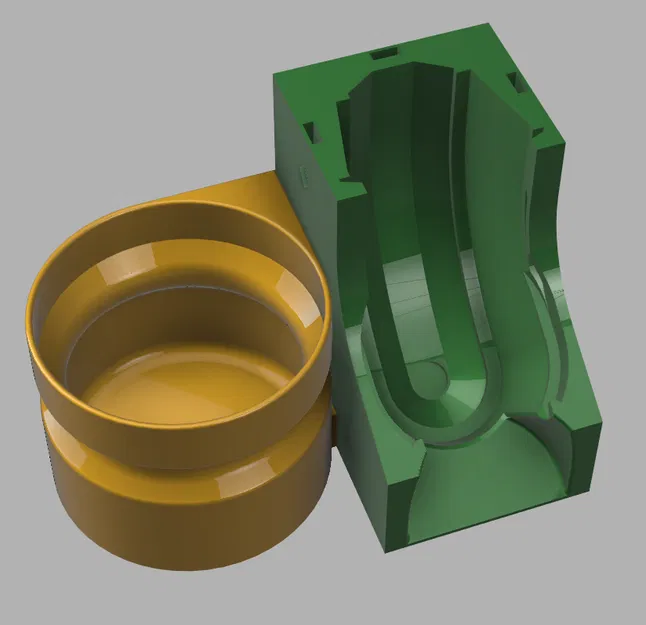

• Giá đỡ cốc, để sử dụng ở bên trái hoặc bên phải của đế phân phối

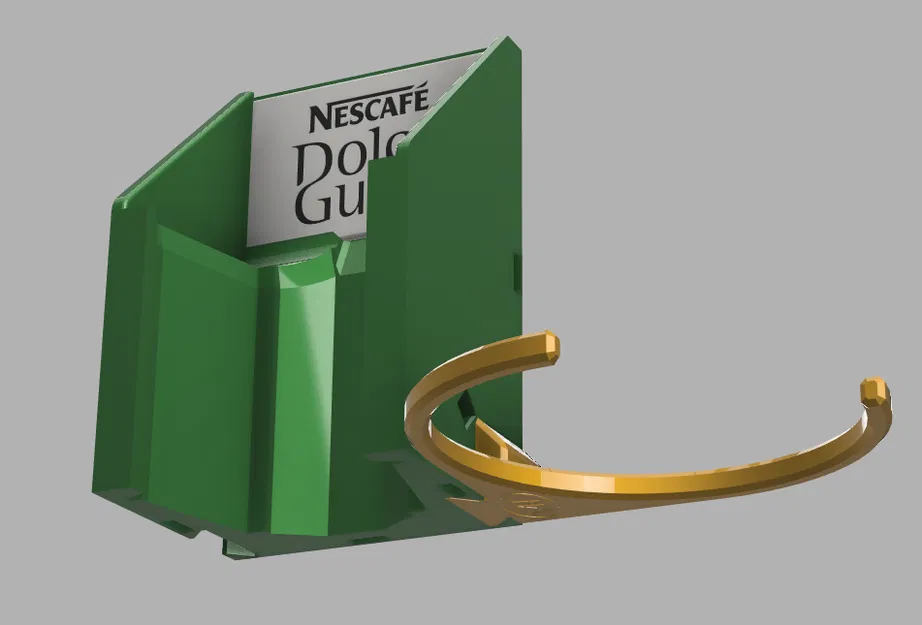

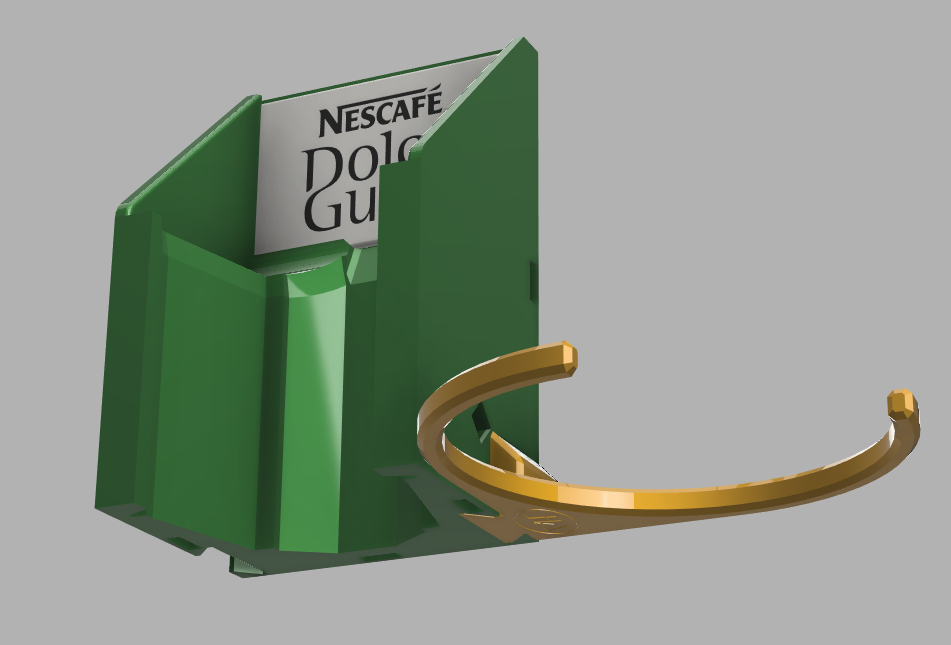

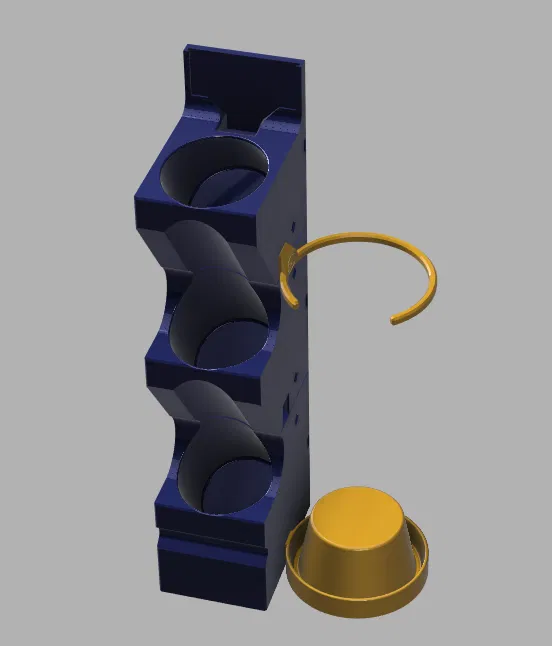

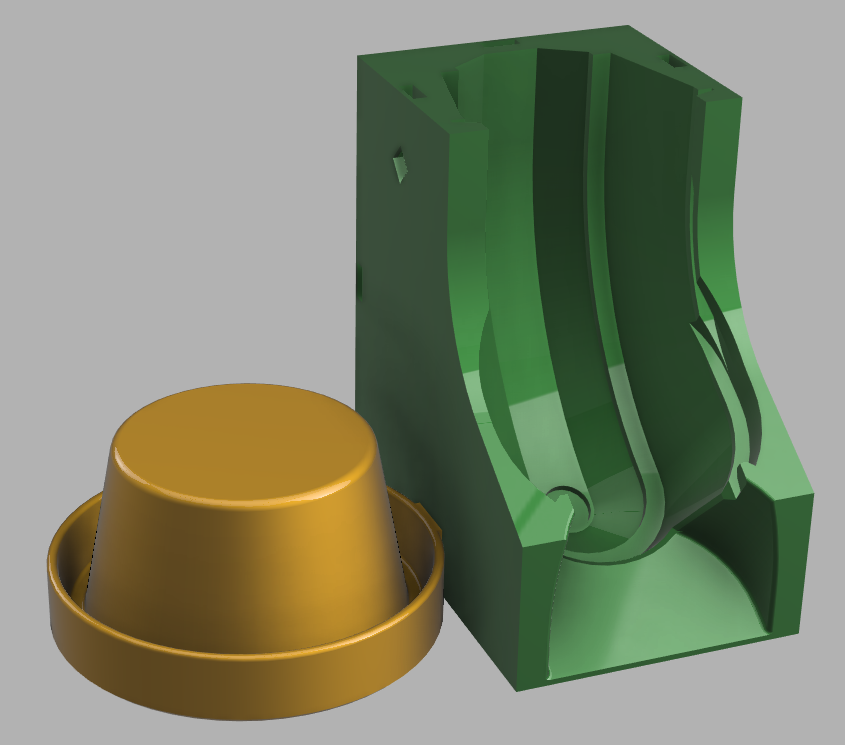

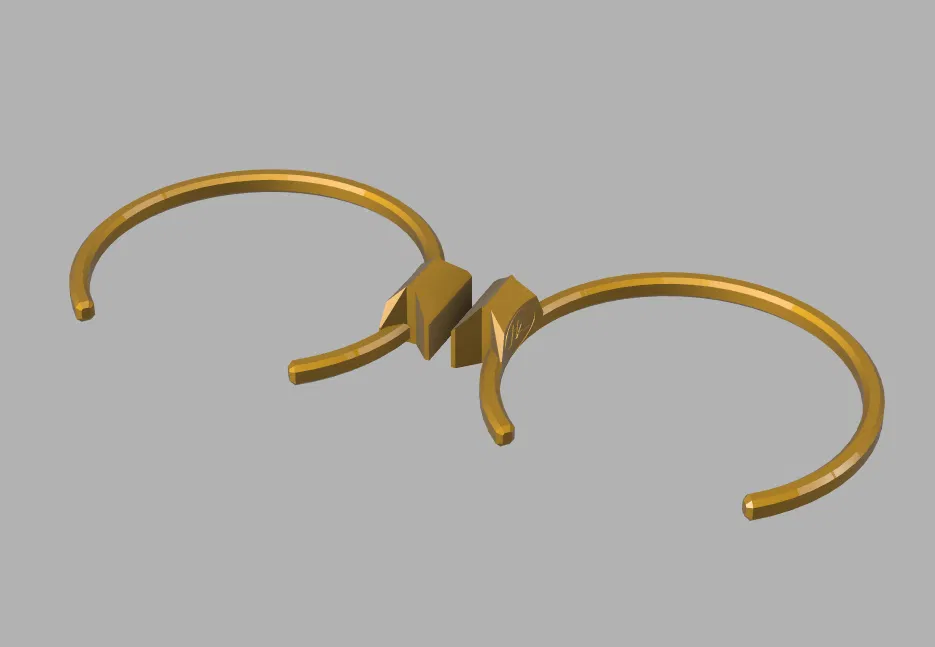

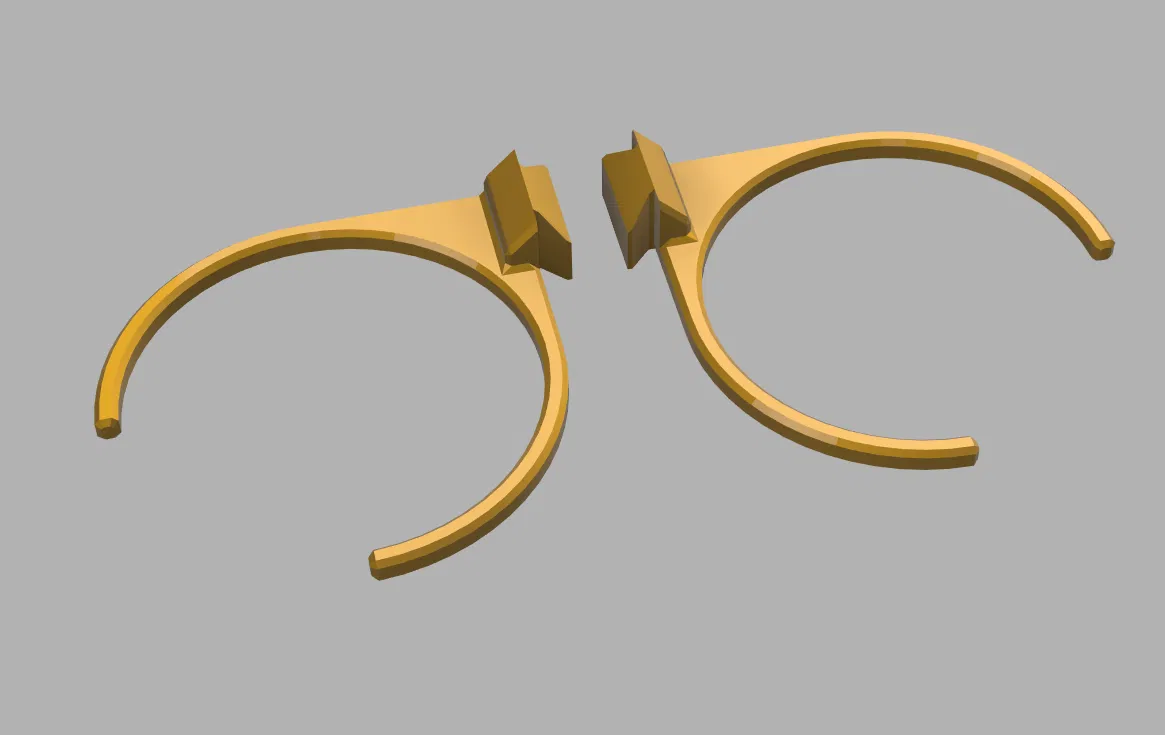

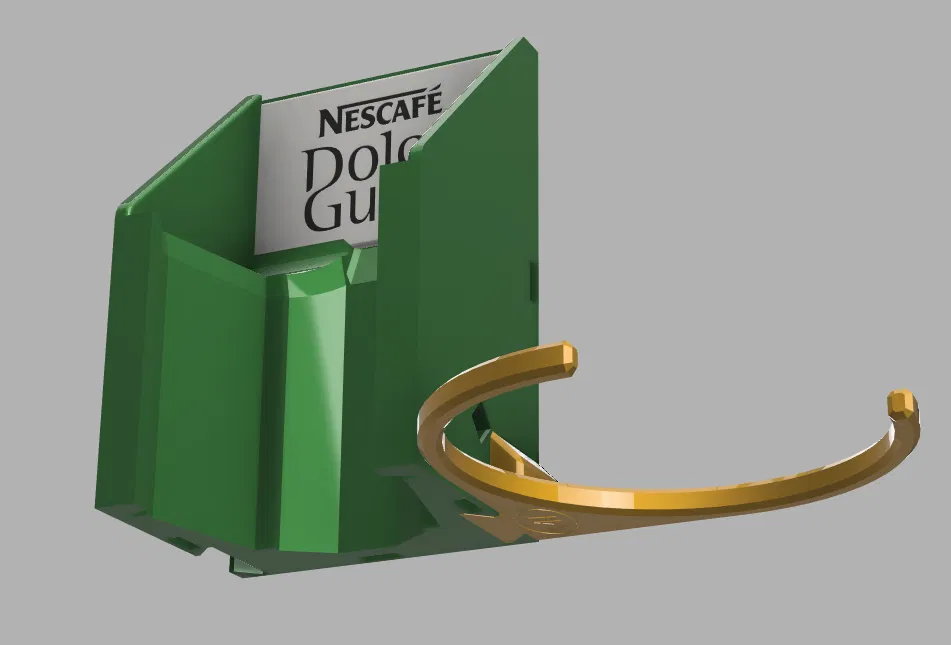

• Vòng giữ cốc, để sử dụng trên bộ phận 'đỉnh kèm phụ kiện' để giữ các cốc xếp chồng, phiên bản trái và phải. Lưu ý rằng vòng giữ cốc phải được lắp vào bộ phận đỉnh kèm phụ kiện trước khi gắn cụm vào bộ phận mở rộng!

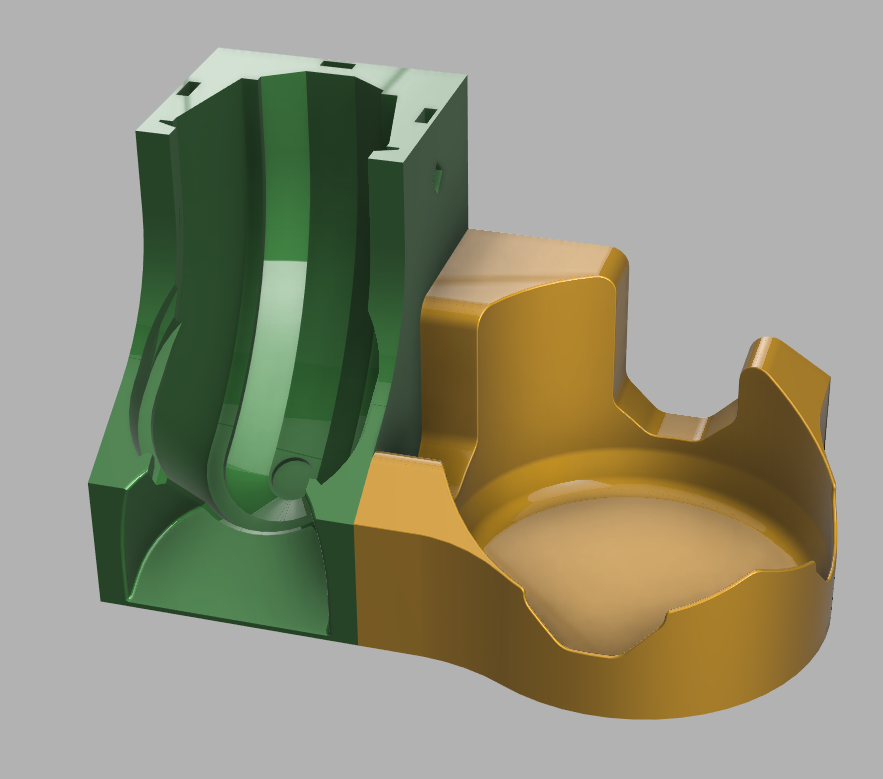

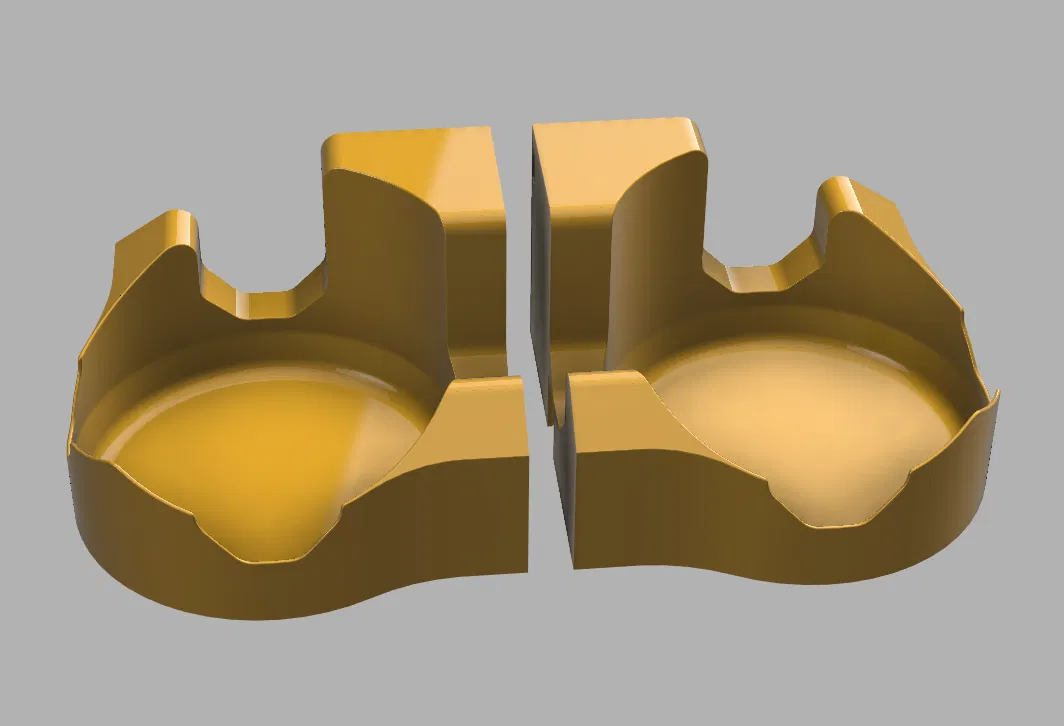

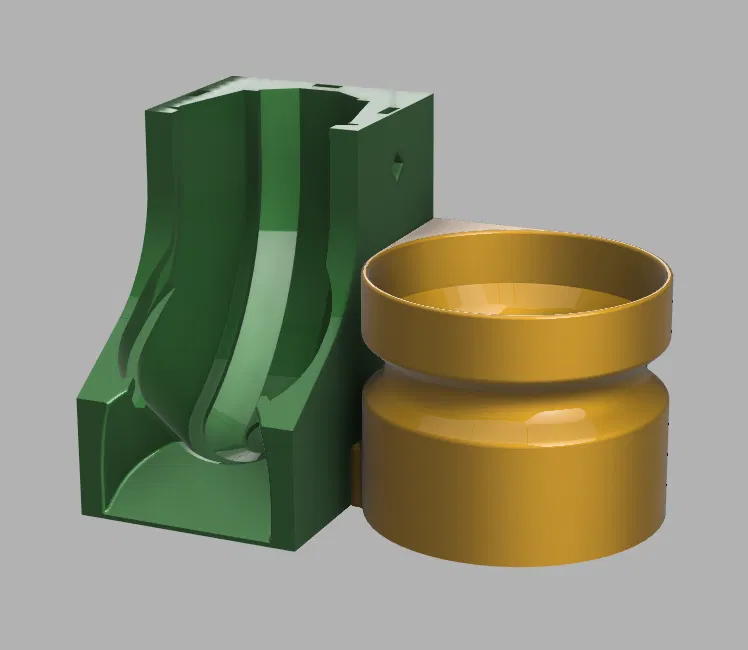

• Hộp nhỏ, phiên bản trái và phải cho đế phân phối, có thể dùng để đựng thìa, đường, v.v.
• Chân đế chai, phiên bản trái và phải cho đế phân phối, dùng cho nguồn nước nếu nước máy không uống được.

Đồ dùng tiện ích:

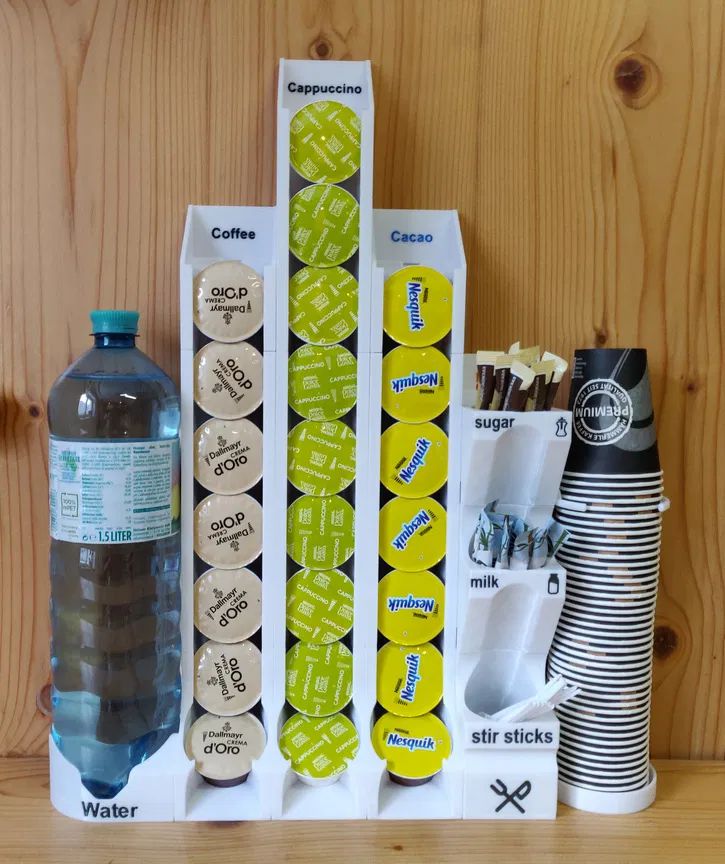

• Bộ phận đế Tiện ích, để đựng thìa hoặc que khuấy hoặc thứ gì đó khác. Thêm biểu tượng SVG bằng chức năng Add-SVG của prusa slicer nếu muốn, xem hình ảnh tiêu đề để biết ví dụ.
• Bộ phận giữa Tiện ích, để đựng sữa hoặc đường hoặc thứ gì đó khác. Thêm biểu tượng SVG bằng chức năng Add-SVG của prusa slicer nếu muốn
• Bộ phận đỉnh Tiện ích, để đựng đồ và giữ nhãn. Thêm biểu tượng SVG bằng chức năng Add-SVG của prusa slicer nếu muốn
• Giá đỡ cốc Tiện ích, gắn vào bên trái hoặc bên phải của bộ phận đế Tiện ích
• Vòng giữ cốc Tiện ích, gắn vào bên trái hoặc bên phải của bộ phận đỉnh Tiện ích

Làm đẹp:

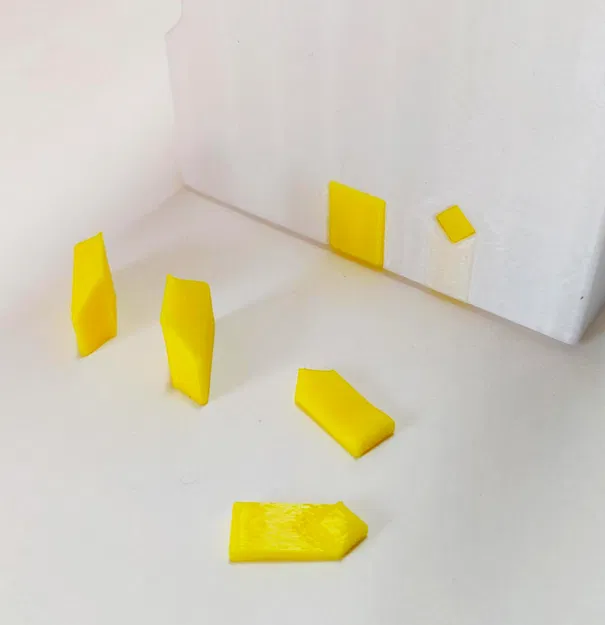

• Bộ nối nửa để che các lỗ trống chưa sử dụng
• Chốt nối nửa để che các lỗ trống chưa sử dụng

Hướng dẫn in:

• Để có kết quả tốt nhất, không thay đổi hướng dọc của các bộ phận
• PETG hoặc PLA (tất cả các thử nghiệm chức năng đều được thực hiện với các bộ phận in bằng PETG)
• Vòi phun 0.4
• Tốc độ 0.2mm
• Không cần hỗ trợ
• Độ điền 10% cho các bộ phận phân phối và phụ kiện, 15% cho các bộ nối
• Bộ nối đế khớp tốt nhất khi in ở tỷ lệ 98% (PETG), có thể khác với PLA

Lắp ráp Đế phân phối (xem video):

• Rất quan trọng là phải lắp các bộ phận theo chiều dọc trước, sau đó ghép các cột lại theo chiều ngang.
• Đặt 3 chốt nối vào các lỗ trên đỉnh bộ phận đế

• Lấy một bộ phận mở rộng. Nhìn vào mặt sau, mũi tên phải hướng lên. Đặt lỗ mặt sau lên chốt nối mặt sau và hạ xuống một chút qua chốt, bây giờ ấn hai chốt bên cạnh vào nhau để chúng khớp vào các lỗ bên, hạ bộ phận xuống cho đến khi nó hoàn toàn bằng phẳng với bộ phận đế.
• Nếu bạn muốn sử dụng thêm bộ phận mở rộng, hãy lặp lại các bước trước.
• Thực hiện tương tự nếu bạn muốn gắn bộ phận đỉnh.
• Để gắn cột thứ hai, hãy lắp bộ phận theo chiều dọc trước như mô tả ở trên.
• Bây giờ, đặt các chốt nối vào cột đầu tiên ở phía mong muốn của bộ phận mở rộng, sử dụng mọi lỗ tương ứng với lỗ trên cột mở rộng. Lưu ý rằng chỉ có các lỗ nối ở gần phía sau.

• Gắn cột mở rộng vào cột đế cho đến khi nó hoàn toàn bằng phẳng.
• Bây giờ hãy lấy bộ nối đế, giữ các cột lại với nhau và đặt bộ nối vào lỗ ở mặt dưới.

• Thông tin bộ nối đế:
  • Ren M4 dùng để tháo chốt bằng vít.
  • Tháo rời bộ phân phối phải được thực hiện theo thứ tự ngược lại.
• Thêm các cột khác nếu muốn
• Tận hưởng bộ phân phối viên nén

Lắp ráp Phụ kiện:

• Nhãn, đặt nó vào khe trên bộ phận đỉnh

• Giá đỡ cốc có bộ nối tích hợp, gắn vào bên trái hoặc bên phải của đế phân phối. Đặt một chồng cốc (đường kính 70mm) lên đó.

• Vòng giữ cốc có bộ nối tích hợp, sử dụng phiên bản trái hoặc phải, gắn nó vào bộ phận 'đỉnh kèm phụ kiện' trước khi gắn cụm vào bộ phận mở rộng!

• Hộp nhỏ, sử dụng phiên bản trái hoặc phải, gắn vào bộ phận đế phân phối. Trước tiên, hãy sử dụng chốt nối để gắn nó vào bộ phận đế, sau đó sử dụng bộ nối đế để cố định nó vào đế. Đặt thìa hoặc que khuấy hoặc có thể là đường hoặc bất cứ thứ gì vào hộp.

• Chân đế chai, sử dụng phiên bản trái hoặc phải, gắn vào bộ phận đế phân phối. Trước tiên, hãy sử dụng chốt nối để gắn nó vào bộ phận đế, sau đó sử dụng bộ nối đế để cố định nó vào đế.

Cột Đồ dùng tiện ích:

• Bộ phận đế Tiện ích, gắn vào bên trái hoặc bên phải của bộ phận đế phân phối

• Bộ phận giữa Tiện ích, gắn phía trên bộ phận đế Tiện ích, có thể lắp nhiều bộ phận

• Bộ phận đỉnh Tiện ích, gắn phía trên bộ phận đế hoặc giữa Tiện ích. Có thể chèn nhãn nếu muốn

• Giá đỡ cốc Tiện ích, gắn bên trái hoặc bên phải vào bộ phận đế Tiện ích

• Vòng giữ cốc Tiện ích, gắn vào bên trái hoặc bên phải của bộ phận đỉnh Tiện ích

• Làm đẹp bằng bộ nối nửa nếu muốn

• Tận hưởng đồ dùng tiện ích, phụ kiện và bộ phân phối.
