Hộp chống ẩm đa hướng - Kèm ngăn chứa hút ẩm, không cần bạc đạn & đo đạc!

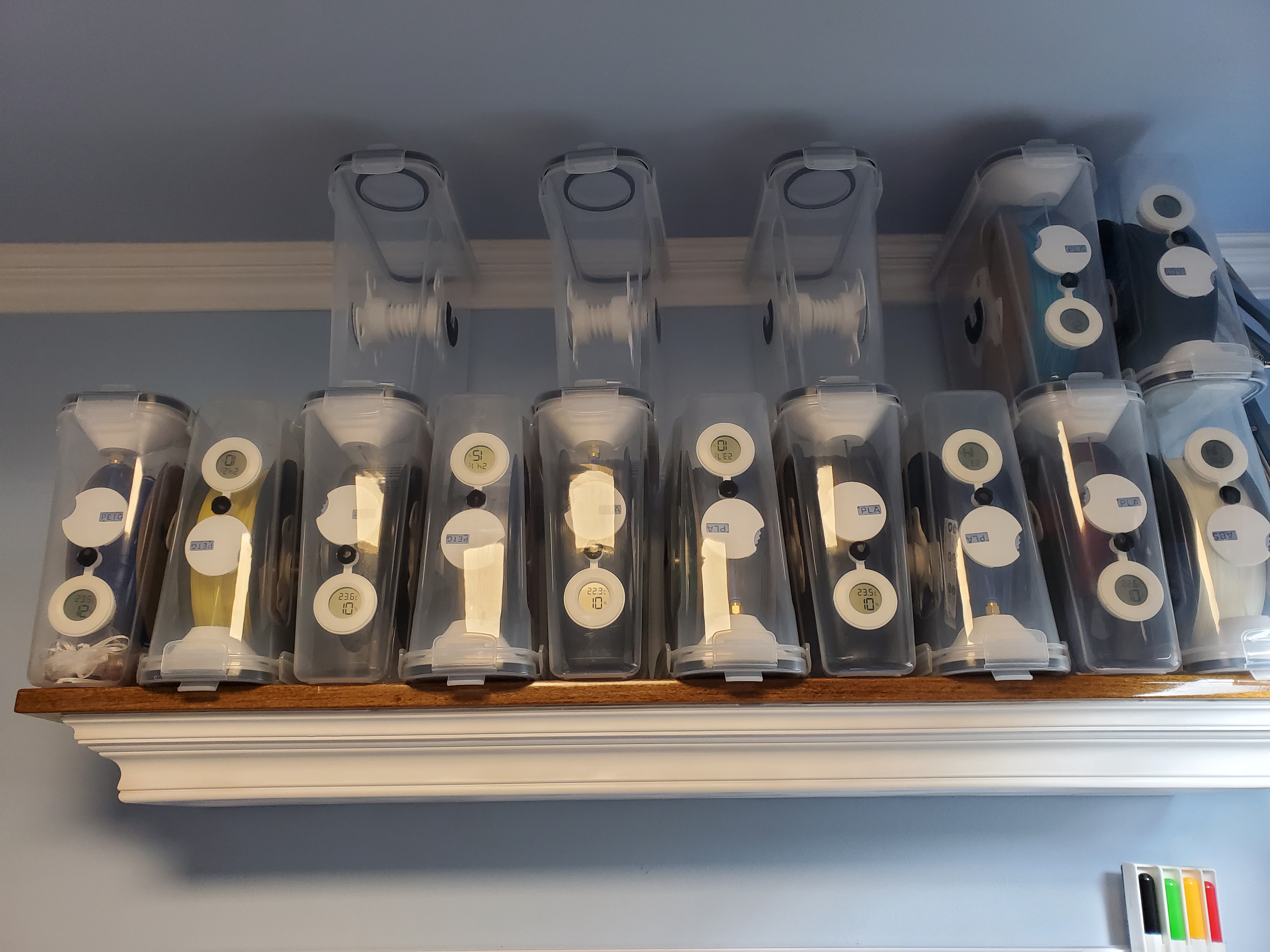

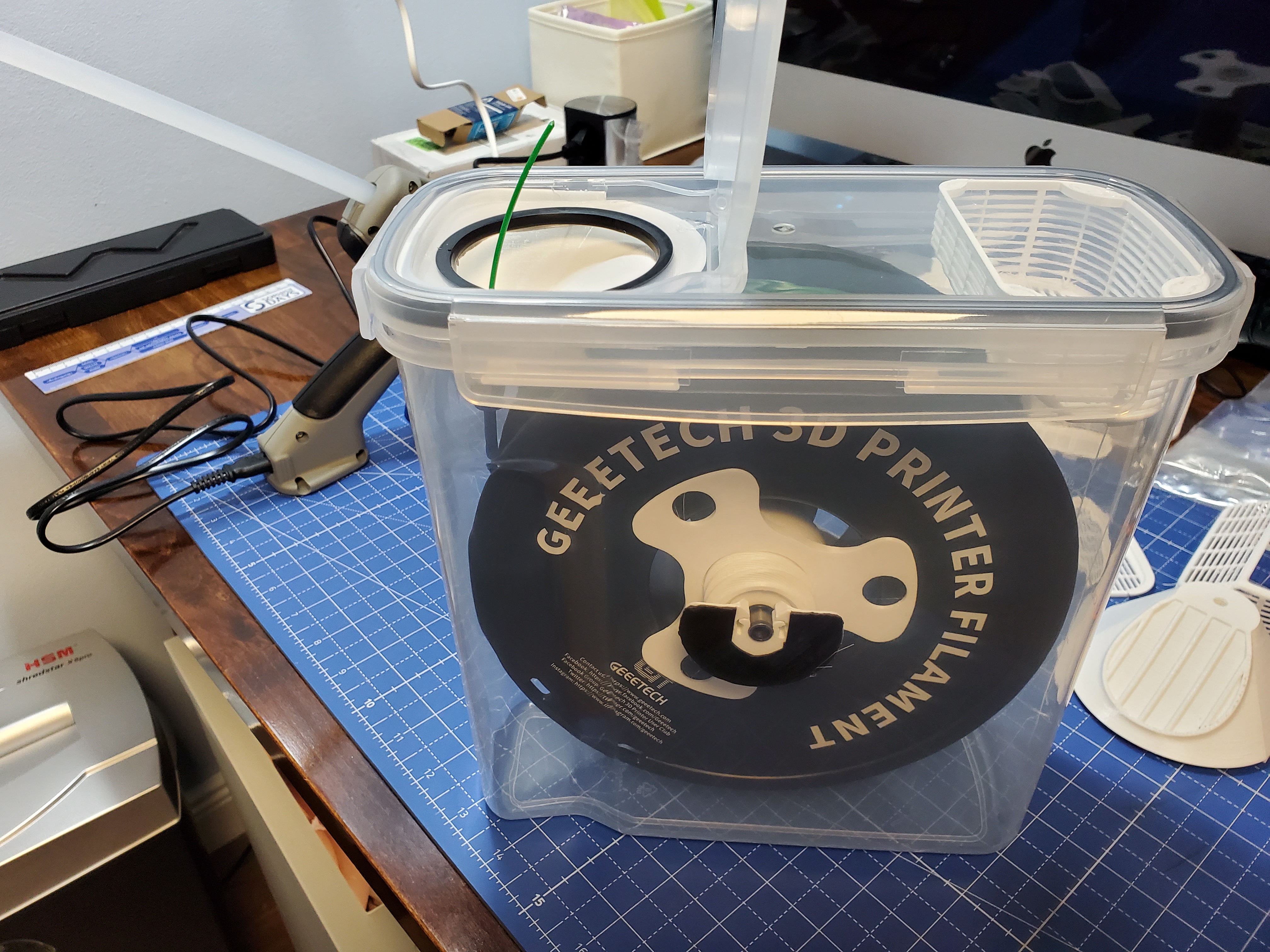

Đây là những hộp chống ẩm tôi dùng để chứa các cuộn dây (spool) có độ rộng tiêu chuẩn. Các hộp chống ẩm này có thể chứa được các cuộn dây có độ rộng lên tới 7cm. Tuy nhiên, các loại spool Overtur, Amazon, và Prusament thì không vừa với các hộp này. Nếu bạn cần cho các loại spool rộng hơn, hãy xem các hộp HPL Dry boxes của tôi: HPL Dry boxes.

Tôi là một người in 3D nghiệp dư, nên tôi có rất nhiều loại filament khác nhau từ nhiều nhà cung cấp. Tôi cần một giải pháp để giữ cho chúng khô ráo cho đến khi tôi cần dùng lại. Tôi chỉ có một yêu cầu đơn giản: không làm ảnh hưởng đến khả năng kín khí của hộp. Điều này có nghĩa là không được khoan hay bắt vít xuyên qua hộp.

Sau một thời gian sử dụng các trục in 3D hoàn toàn, tôi đi đến kết luận rằng chúng bị biến dạng theo thời gian và gây ra quá nhiều vấn đề. Bằng cách sử dụng trục kim loại, bạn giảm được kích thước tổng thể (và cho phép sử dụng spool rộng hơn), tăng tuổi thọ và quan trọng nhất là không cần dùng bạc đạn (bearing) nữa. Do hệ số ma sát thấp giữa trục kim loại và bạc lót in 3D, bạc đạn trở nên không cần thiết.

Tính năng:

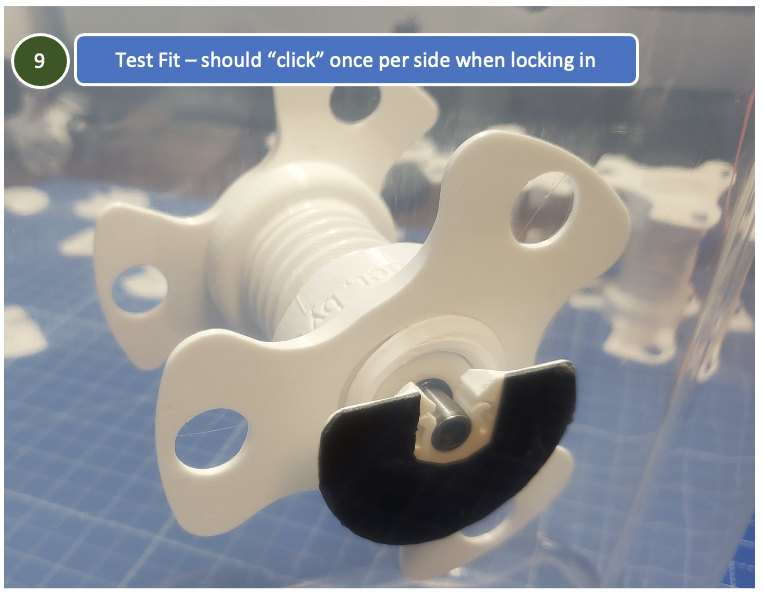

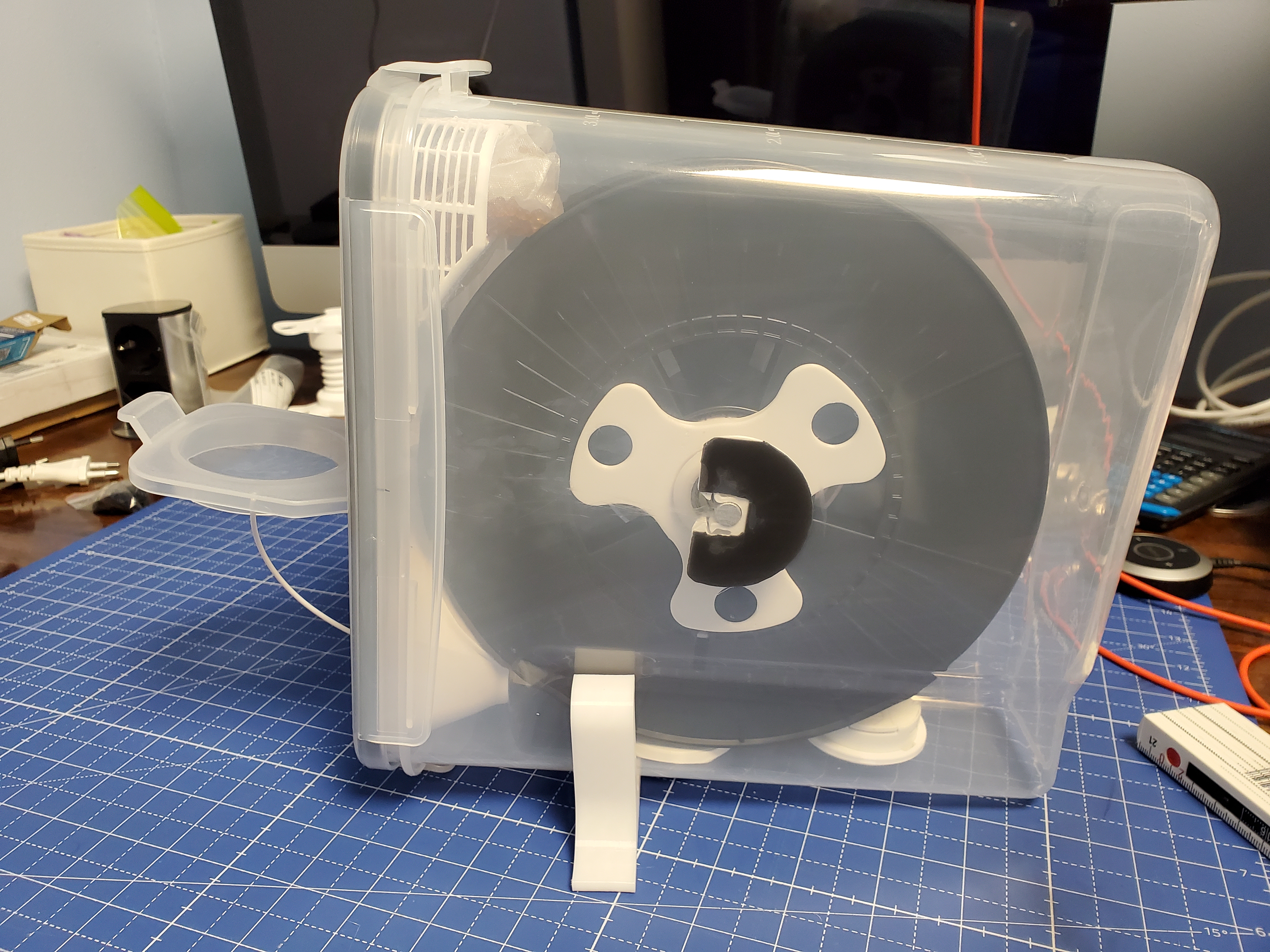

• Có thể sử dụng ở hầu hết mọi hướng vì trục được khóa vào các giá đỡ (cradle)
• Trục kim loại cho tuổi thọ cao
• Không cần bạc đạn! Chỉ cần bạc lót in 3D
• Ngăn chứa chất hút ẩm tích hợp để làm khô filament trong khi lưu trữ
• Có thể gắn với ống PTFE để giữ kín khí
• Không cần đo đạc nhờ các công cụ lắp ráp

Danh sách vật tư:

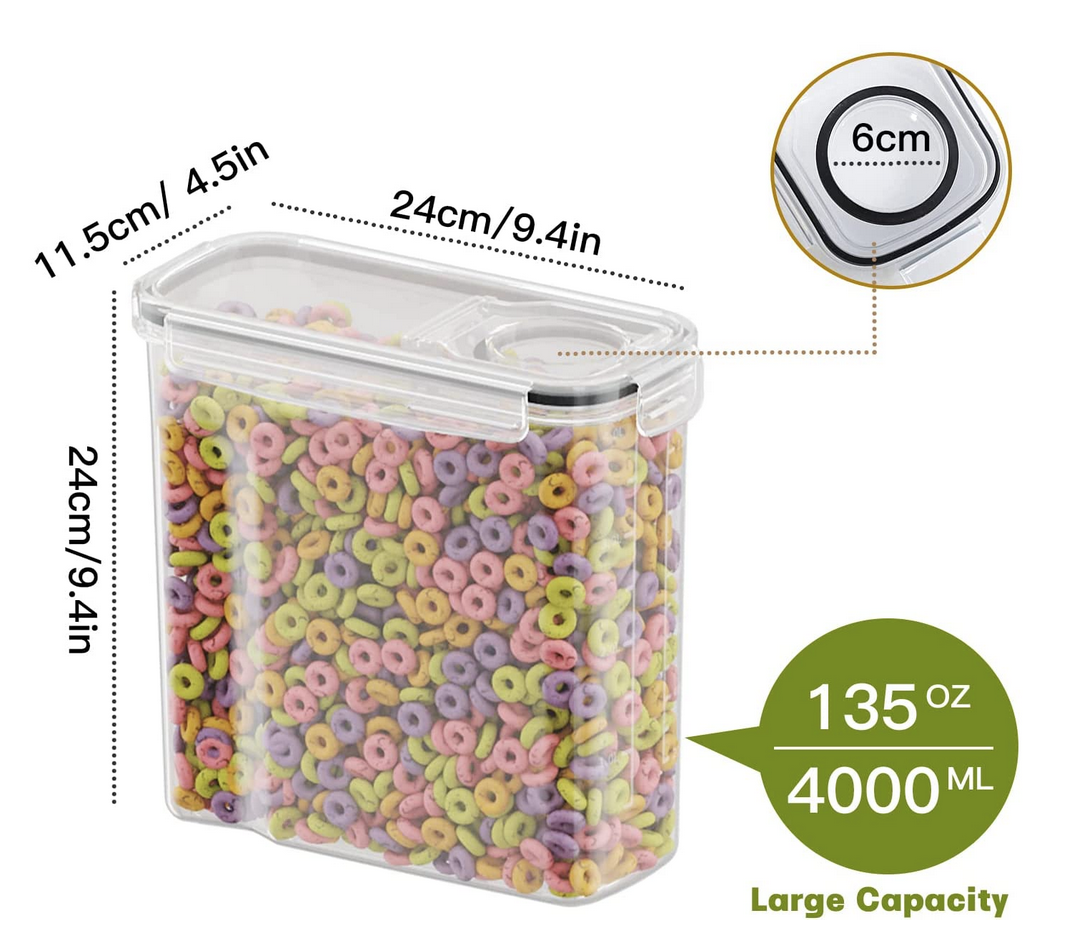

1. Hộp Musli/đựng ngũ cốc. Tôi mua của mình từ Amazon.de. Chúng cũng có vẻ có bán trên Amazon.com, nhưng tôi chưa thử loại này. Có rất nhiều người bán bán y hệt, nên hãy xem đánh giá. Hãy xem kích thước trong hình để đảm bảo bạn mua đúng loại.
2. Băng keo 3M VHB, rộng 50mm. Tôi thấy đây là loại băng keo duy nhất hoạt động tốt. Nếu bạn không tìm thấy hoặc không muốn dùng nó, hãy dừng lại ở đây. Tất cả các loại băng keo khác sẽ hỏng sớm hay muộn, gây kẹt filament và làm hỏng bản in của bạn!
3. Trục kim loại 8mm, có thể là thanh nhôm tròn cắt ngắn hoặc chốt máy hình trụ. Chiều dài 90mm có vẻ là vừa nhất cho chốt máy, hoặc 95mm nếu bạn tự cắt trục.
4. Bạn sẽ cần súng bắn keo để cố định bộ dẫn filament và ngăn chứa chất hút ẩm.

Lắp ráp:

Xem hình để biết hướng dẫn.

Giá đỡ (Cradles):

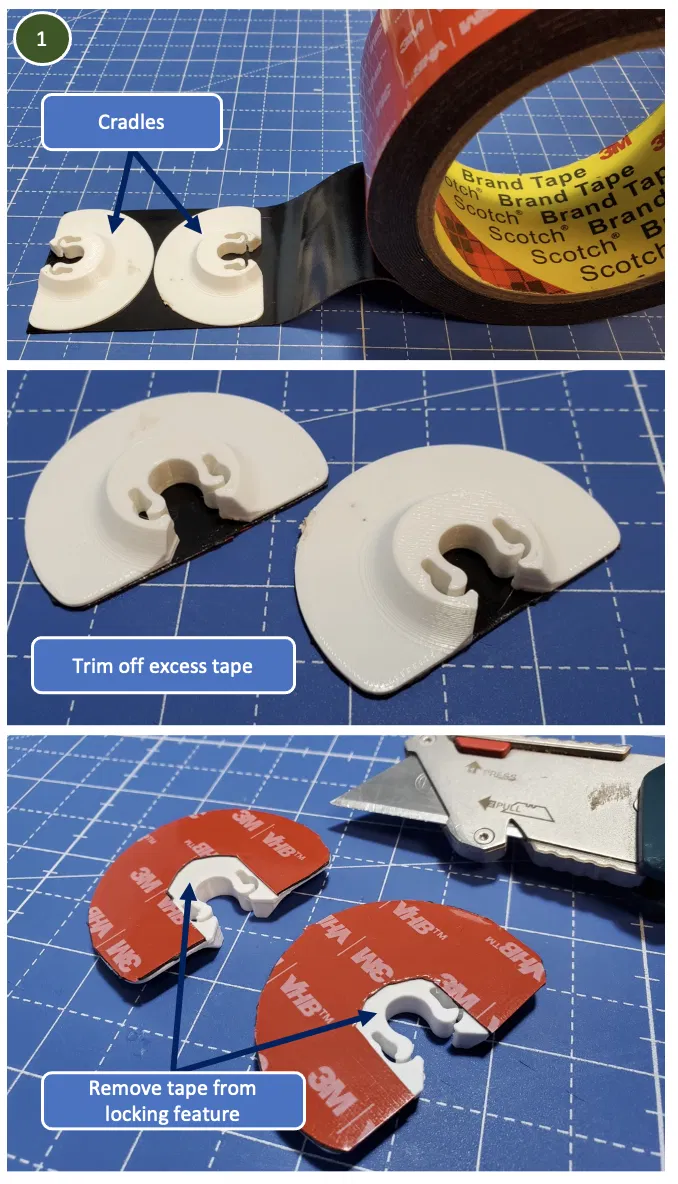

• Đầu tiên, bạn cần dán băng keo vào mặt sau của giá đỡ. Sau đó, cắt bỏ phần thừa và bóc băng keo quanh bộ phận khóa trục.

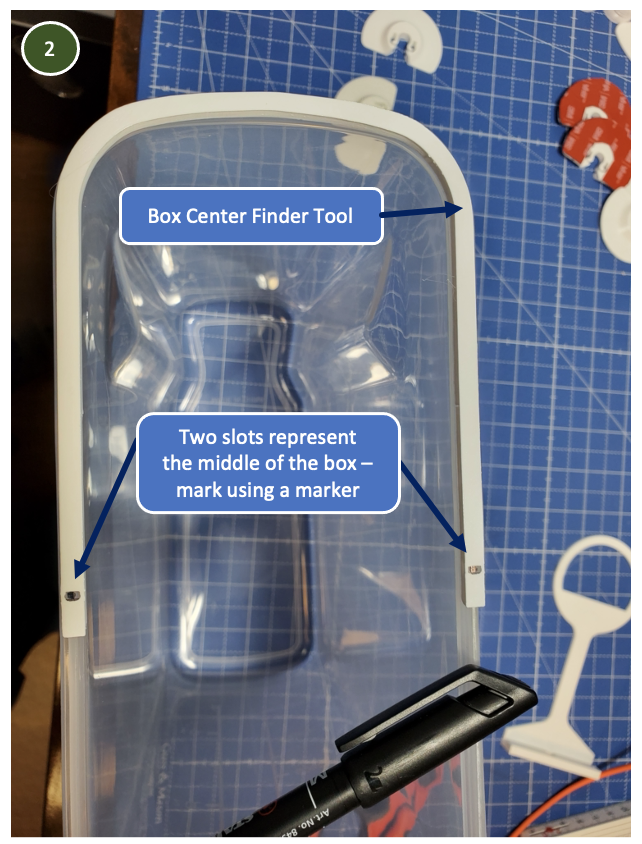

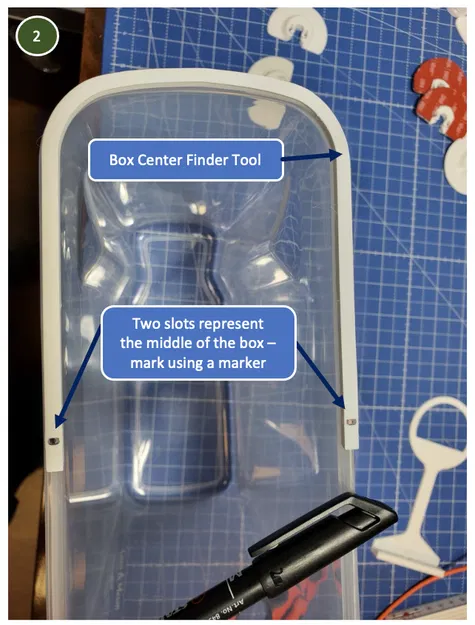

• Công cụ _Box_CenterFinder_ có thể đặt lên trên hộp musli và sẽ cho bạn biết tâm chính xác của hộp. Dùng bút dạ đánh dấu qua khe của dụng cụ định hướng. Mặt trên có tính đối xứng, nên không quan trọng bạn dùng bên nào.

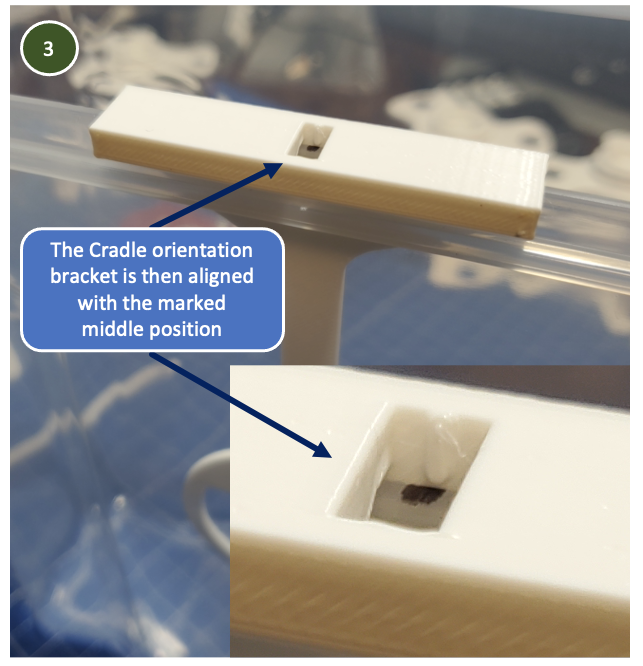

• Sau đó, căn chỉnh khe trên _Cradle_OrientationBracket_ với dấu bạn vừa tạo. Bạn có thể cố định tạm thời giá đỡ bằng băng keo nếu cần.

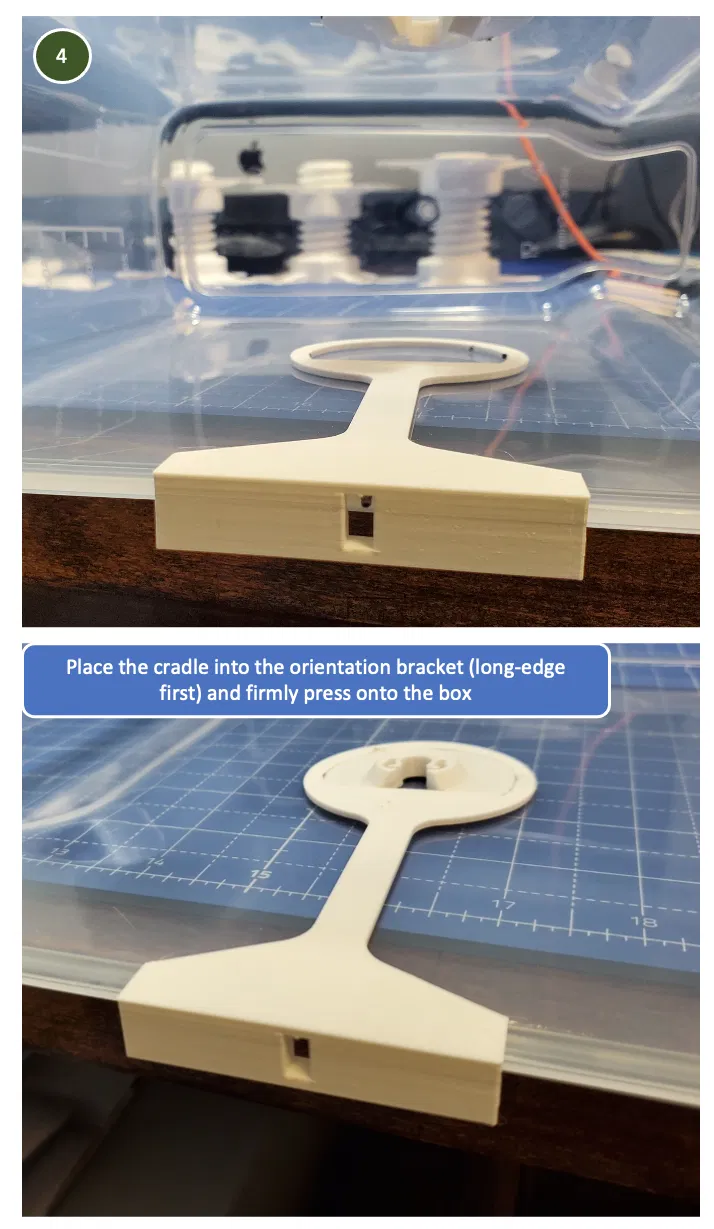

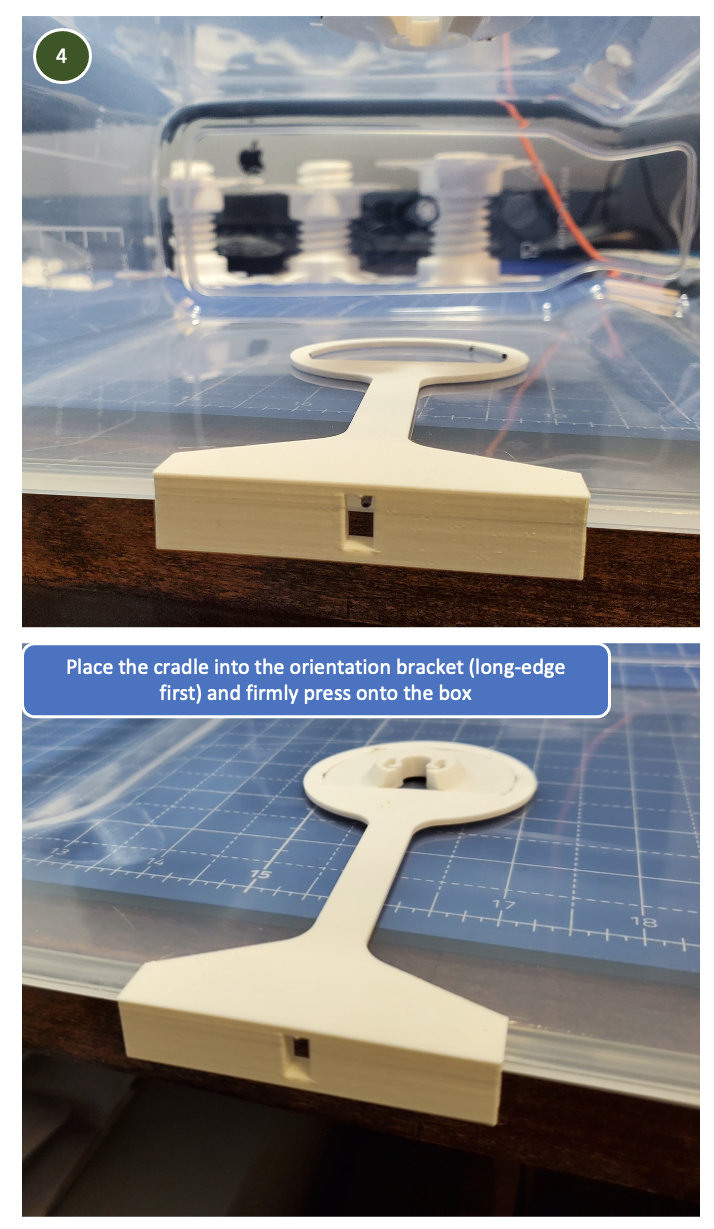

• Đặt giá đỡ vào bộ định hướng (lấy cạnh dài làm thước đo) và ấn chặt vào hộp.

Trục cuộn dây (Spool Shaft):

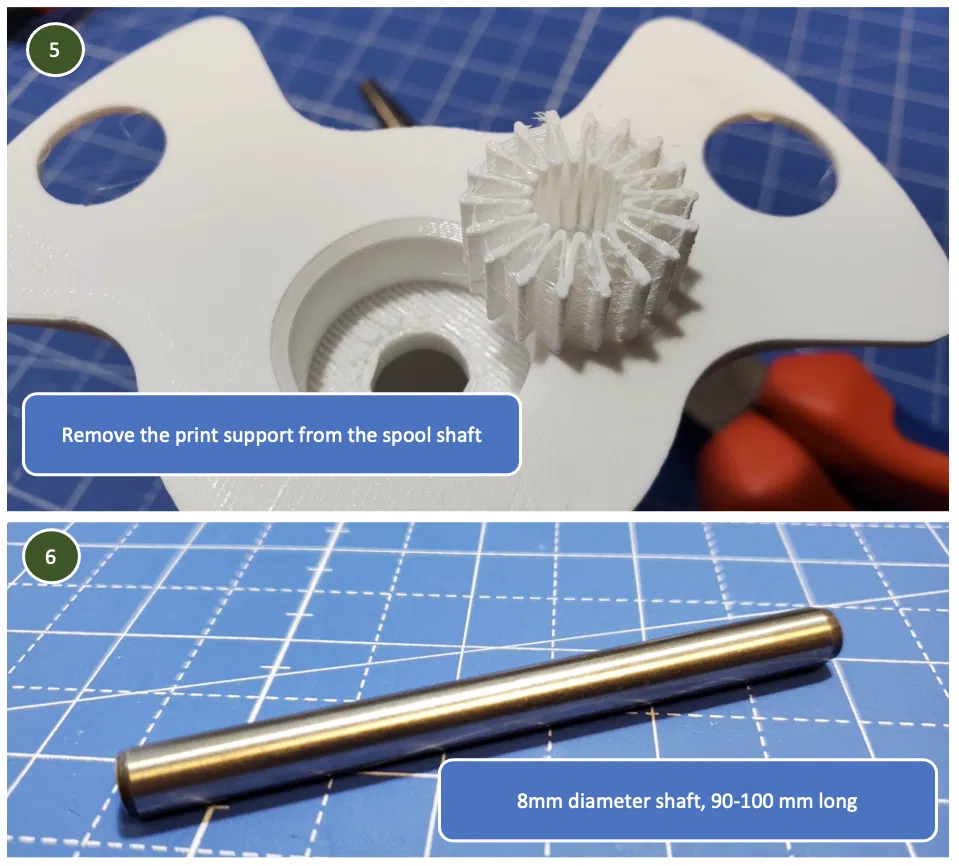

• Tháo các bộ phận hỗ trợ đã in ra.

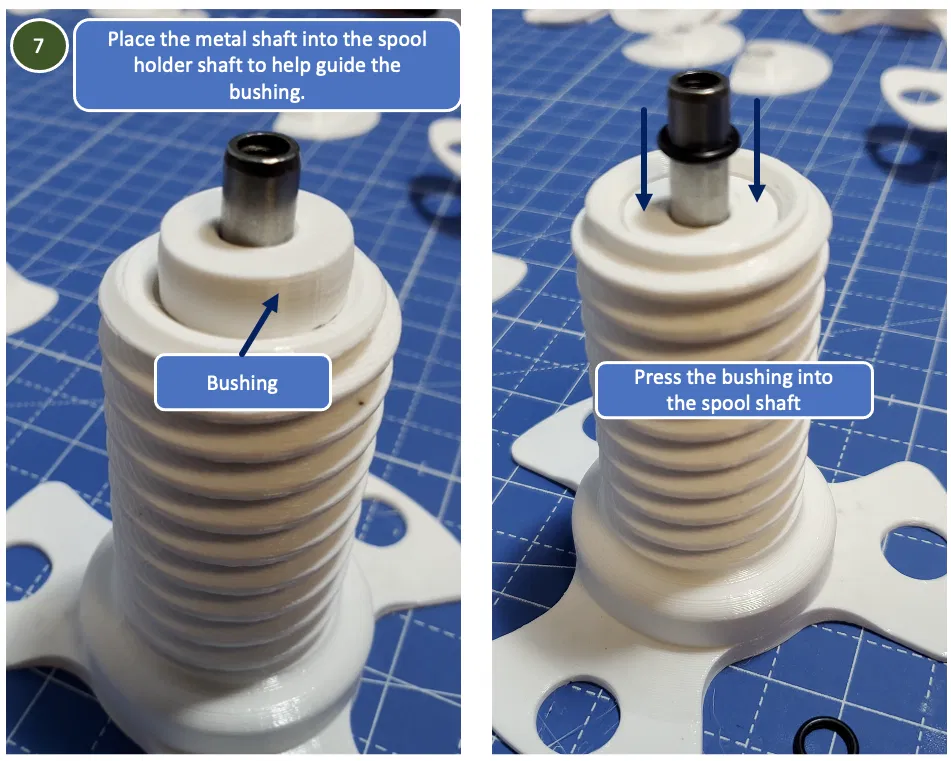

• Đặt trục kim loại vào trục cuộn dây làm hướng dẫn cho bạc lót.

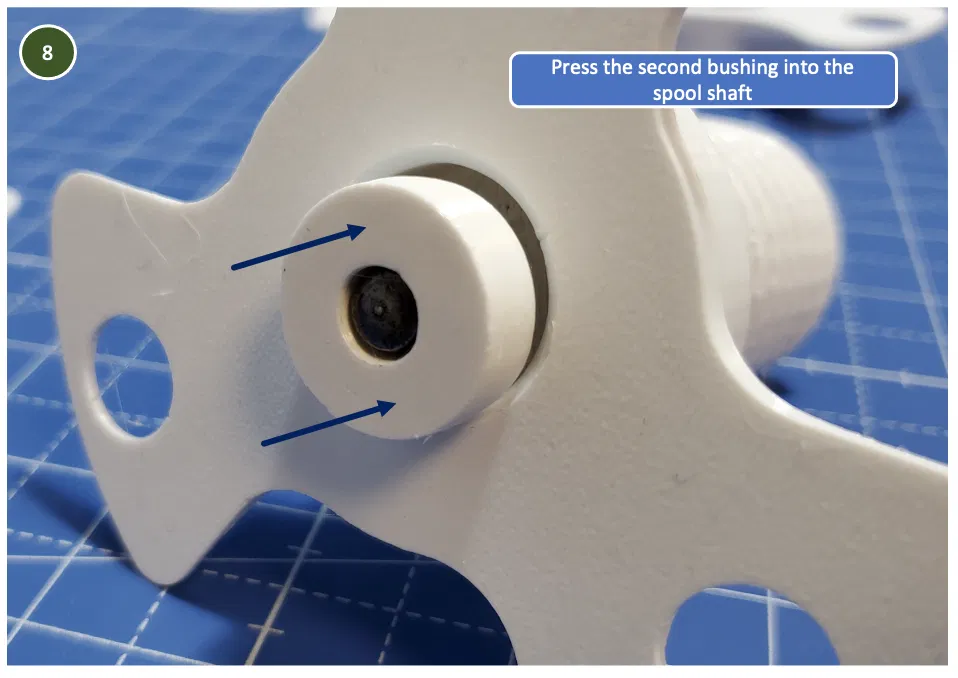

• Ấn bạc lót vào cả hai đầu của trục bằng tay. Không cần dụng cụ nào ở đây.
• Tùy chọn: Tôi đặt các vòng O-ring cao su nhỏ vào các đầu trục để ngăn nó bị trượt ra ngoài. Tùy thuộc vào dung sai của máy in của bạn, trục có thể bị lỏng. Vòng O-ring sẽ ngăn nó trượt ra và rơi vào chân bạn.
• Tùy chọn: Nếu bạn thực sự không thích bạc lót, bạn có thể thay thế chúng bằng bạc đạn 608 ZZ (8mm x 22mm x 7mm) tiêu chuẩn. Nhưng tôi thấy hiệu suất không cải thiện là bao.

Bộ dẫn Filament (Fialment Guide):

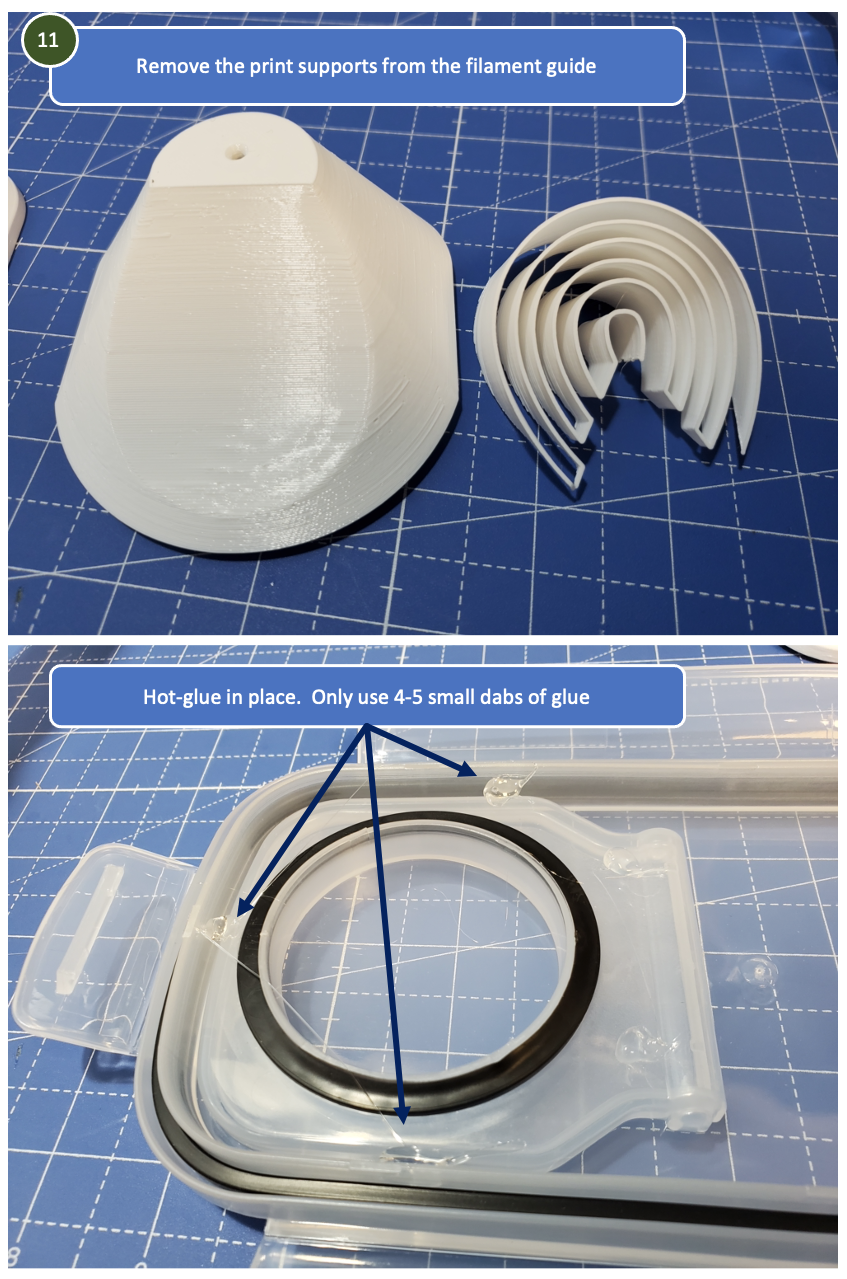

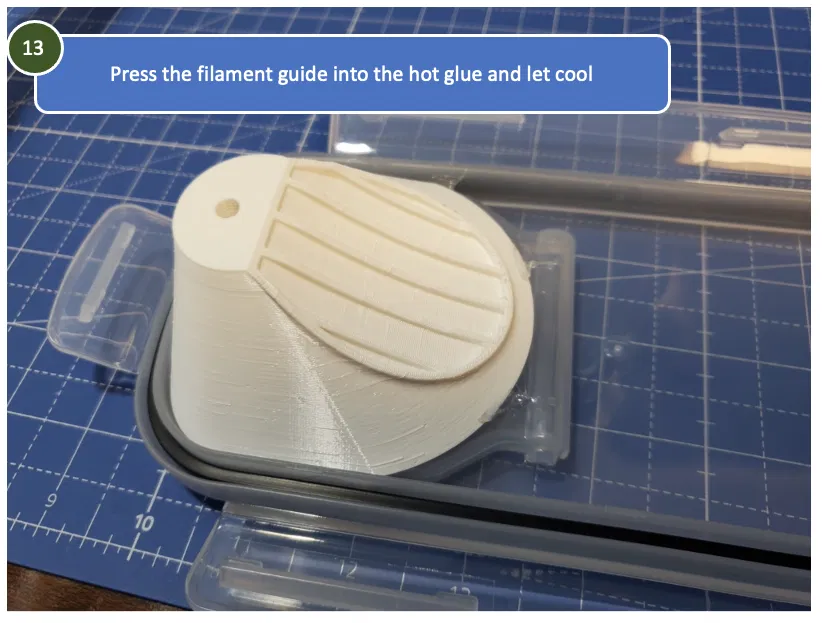

• Chỉ sử dụng 4-5 giọt keo nóng chảy để cố định vào nắp. Thành trên của bộ dẫn sẽ kẹp chặt vào nắp, nên chỉ cần một ít keo là đủ. Nếu bạn dùng quá nhiều, bạn sẽ không bao giờ có thể tháo ra để thay thế hoặc cập nhật lên phiên bản tốt hơn.

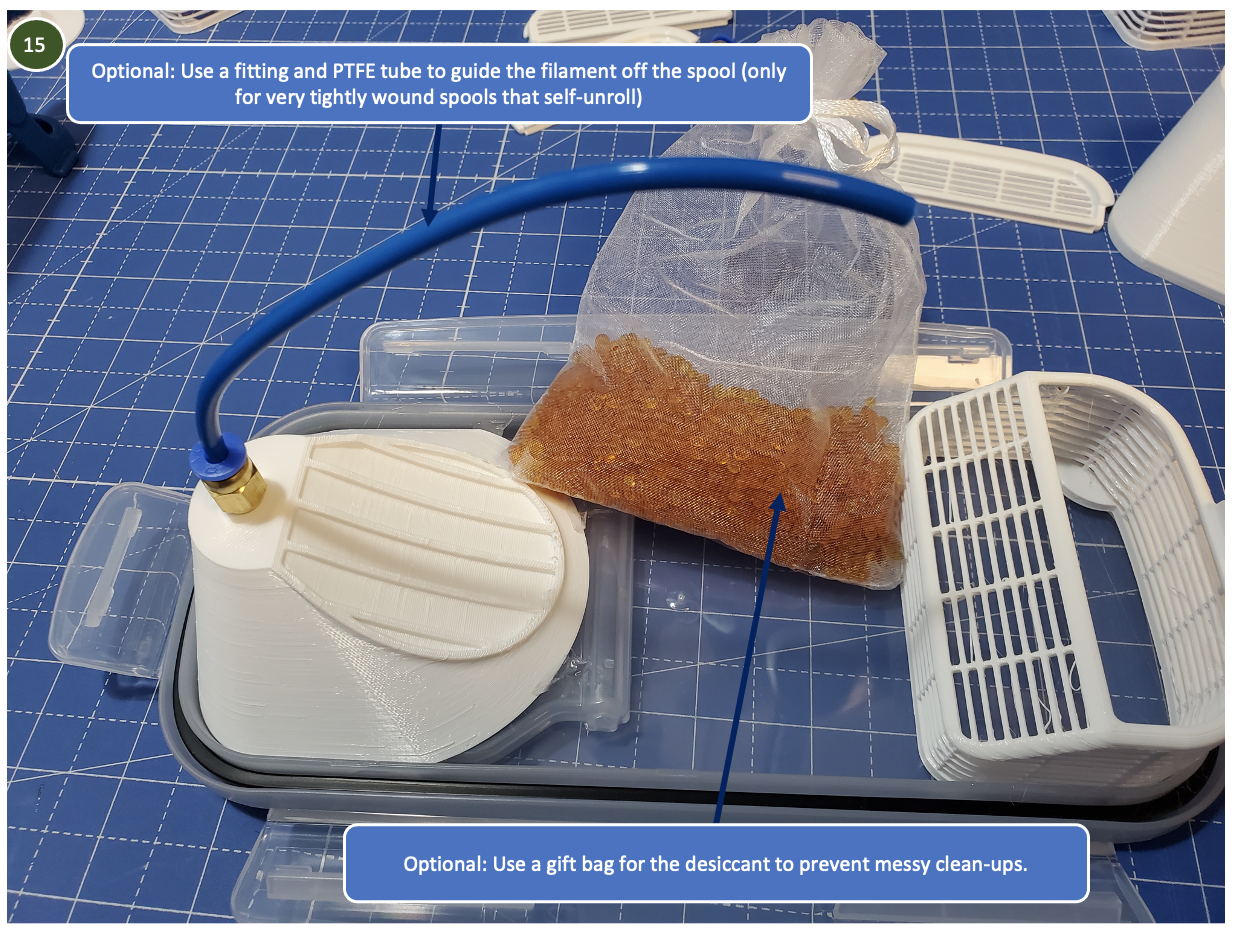

• Tùy chọn: Có các lỗ ren M6 trong bộ dẫn filament. Tôi sử dụng ống PTFE và khớp nối để làm bộ dẫn filament. Một số filament có xu hướng quấn rất chặt và cuộn dây sẽ cố gắng tự bung ra. Ống này giúp giữ cho filament không bị bung khỏi cuộn.
• Tùy chọn: Bạn cũng có thể gắn một khớp nối PTFE khác ở phía đối diện của bộ dẫn để kết nối với thiết lập máy in của bạn, nếu bạn sử dụng hệ thống kín.

Ngăn chứa chất hút ẩm (Desiccant Container):

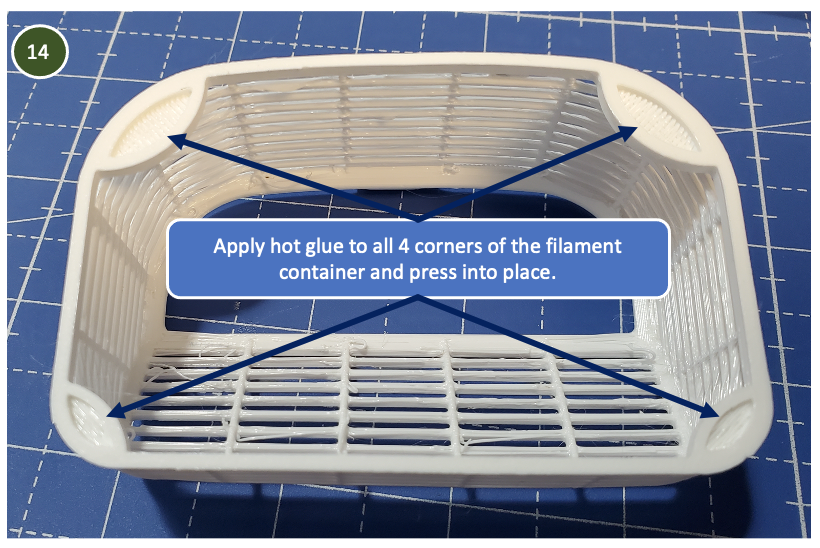

• Có bốn miếng dán ở vị trí bạn sẽ nhỏ keo nóng chảy. Đơn giản chỉ cần nhỏ keo và ấn vào vị trí.
• Tùy chọn: Tôi thường cho chất hút ẩm vào các túi quà nhỏ. Điều này ngăn các mảnh vụn nhỏ rơi ra khỏi hộp và giúp làm khô chất hút ẩm dễ dàng hơn nhiều.
• Đậy nắp hộp chứa chất hút ẩm, bắt đầu từ đầu dài. Sử dụng lẫy để kéo nắp ra một chút rồi ấn lẫy vào vị trí. Xong!

Các công cụ chọn vật liệu có thể tìm thấy tại đây, nếu bạn quan tâm.

Chúc bạn in ấn vui vẻ!
