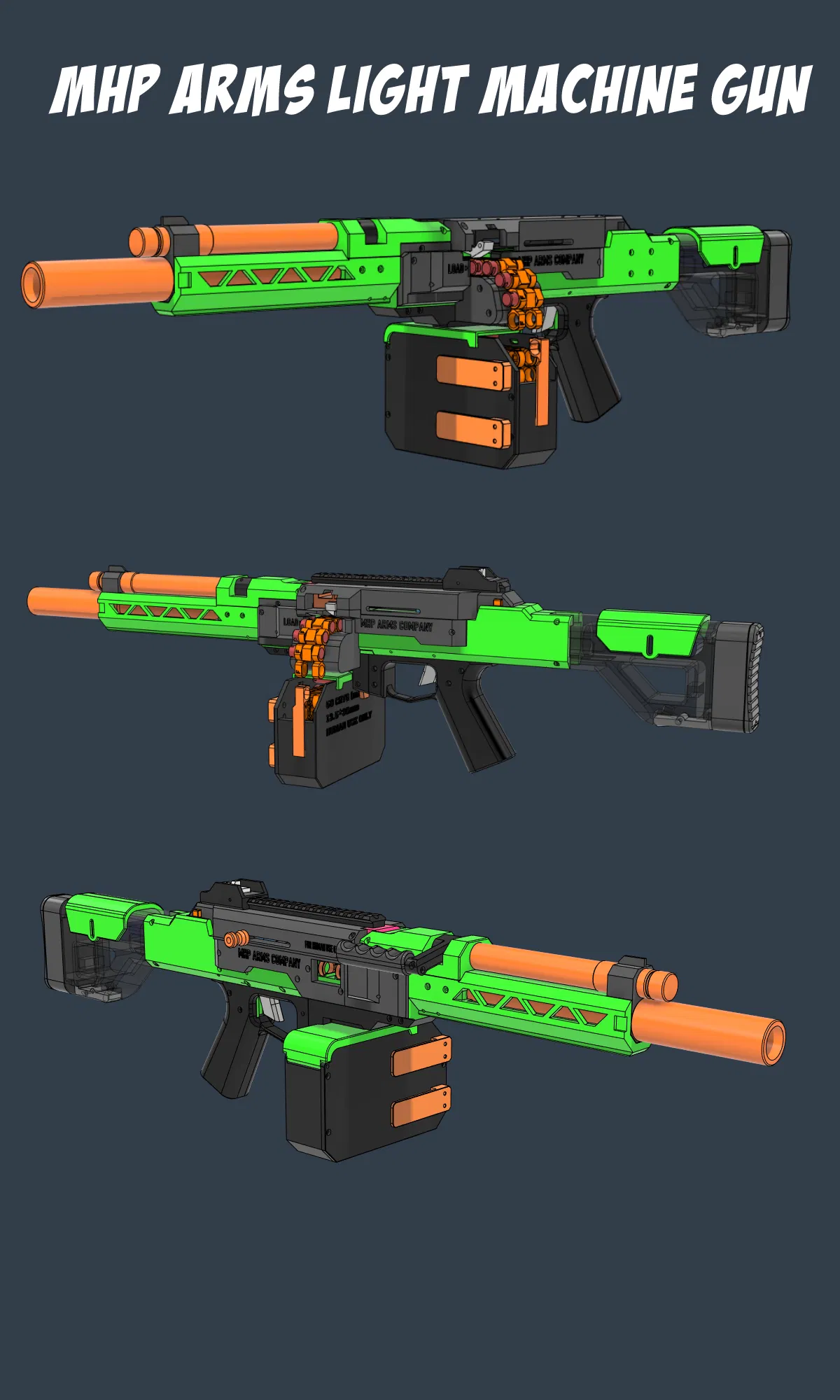

Súng máy hạng nhẹ MHP Arms

Bản dựng sẵn và bộ dụng cụ trong tương lai sẽ có tại đây:

https://www.frontlinefoam.com/product/the-mhp-lmg/

Một khẩu nerf dart blaster sử dụng bánh công tác và hộp số TT bằng kim loại để nạp và bắn đạn từ một dây đai tự rã. Hiện tại đang sử dụng bánh công tác Banned Blaster hoặc Daybreak, với kế hoạch bổ sung các lồng cho công suất thấp hơn vào một lúc nào đó. Nó được chia sẻ nguyên trạng, không có bất kỳ sự hỗ trợ nào ngoài những gì có trong các tệp.

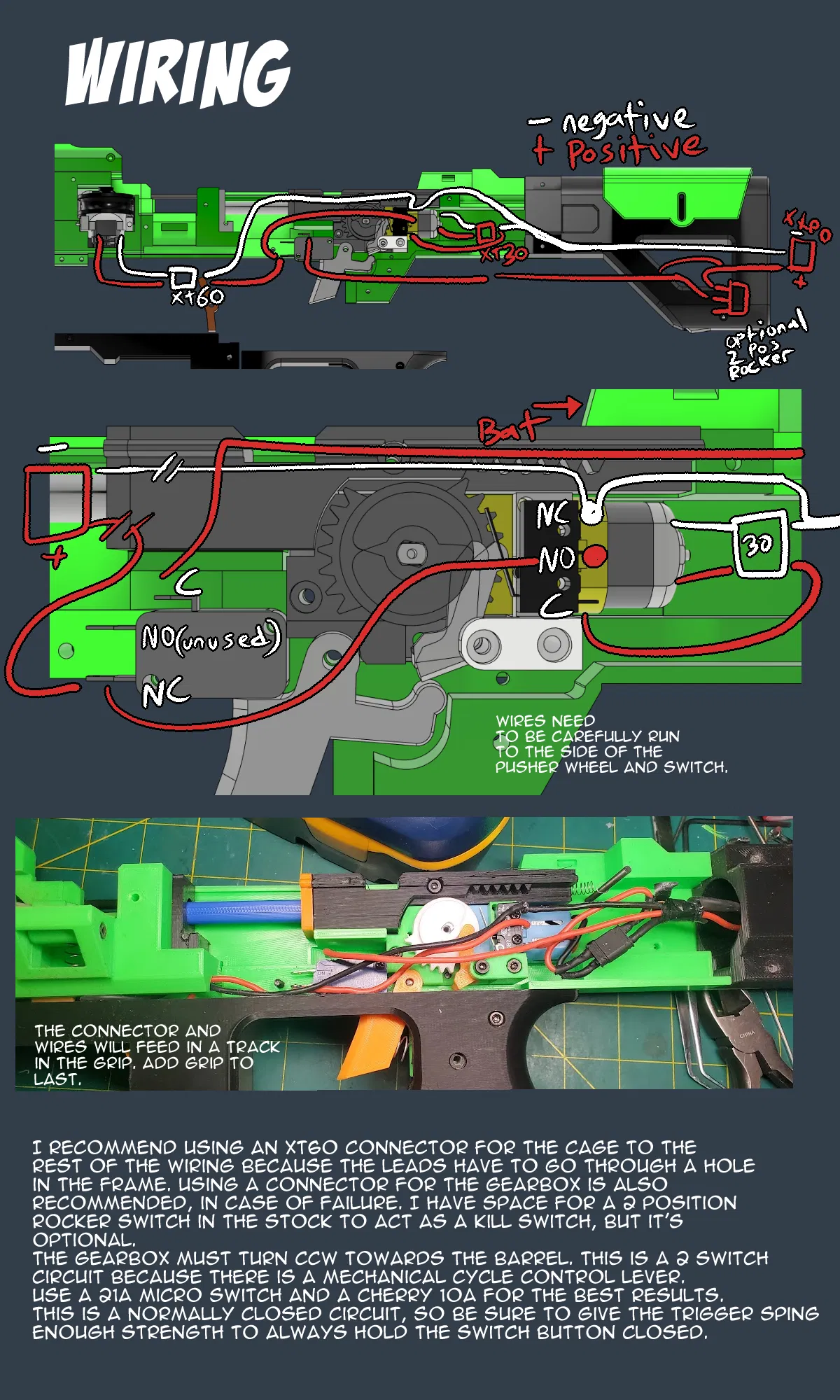

Phần cứng sẽ là một mớ hỗn độn. Rất nhiều lò xo nén, lò xo kéo, các loại vít m3 có độ dài khác nhau. Công tắc 21a và 10a, đầu nối xt60, hộp số TT TOÀN BỘ BẰNG KIM LOẠI (không sử dụng loại màu vàng hoặc nửa kim loại), và rất nhiều filament. Nhiều lắm. https://www.amazon.com/gp/product/B0BLJW7FTW/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1 Đây là công tắc bập bênh tôi đã sử dụng làm công tắc ngắt trong báng súng.

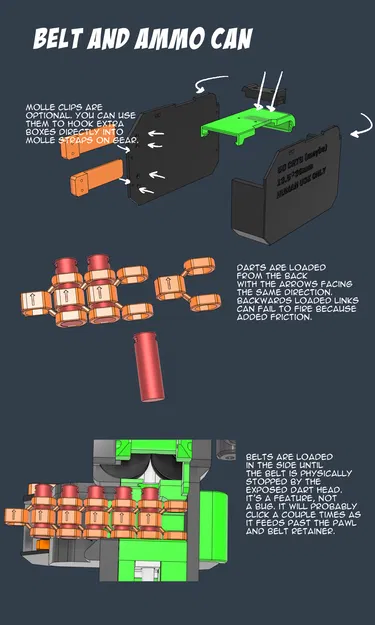

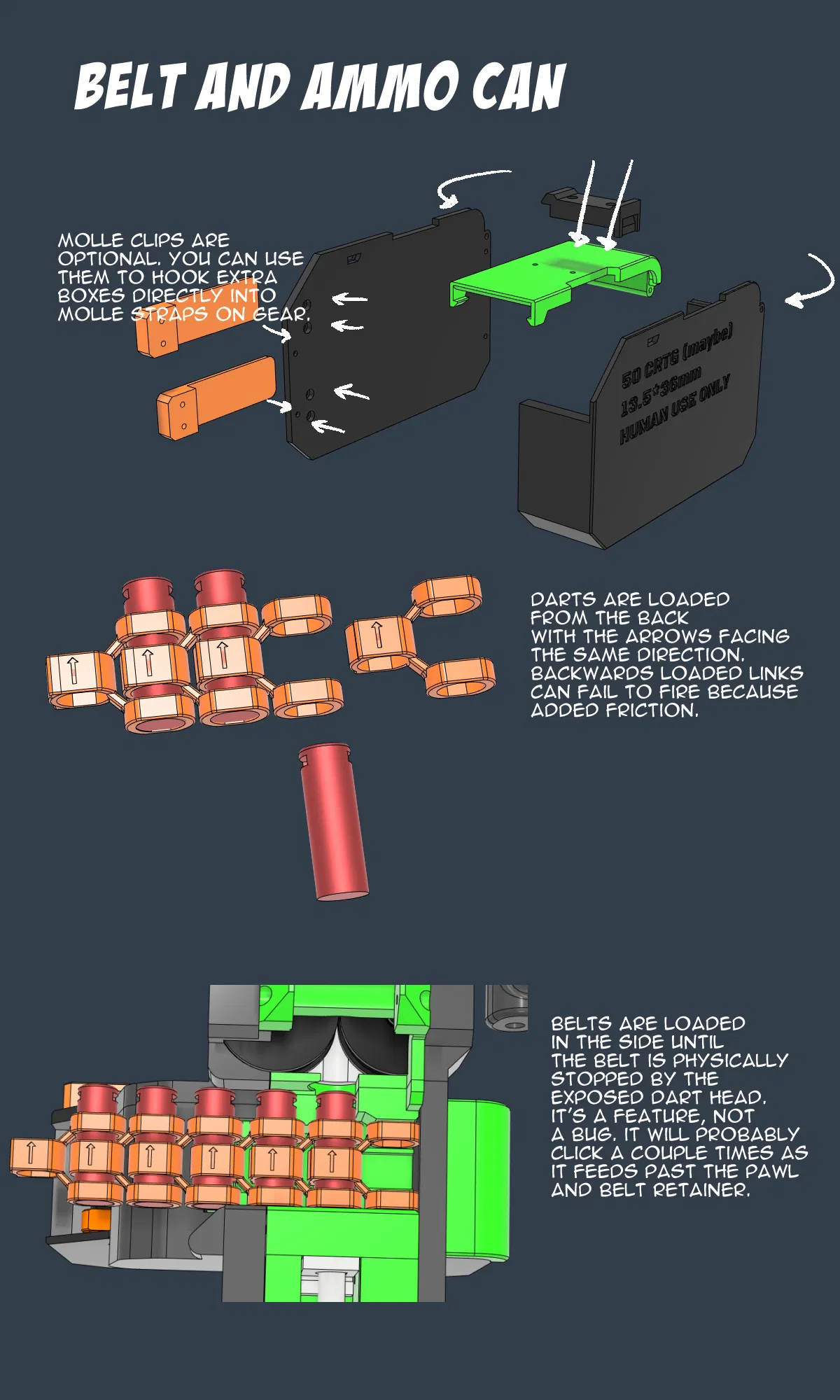

Đây là filament tôi đã sử dụng cho các mắt xích. Nó là một loại tpu khá cứng, nên nó co giãn, nhưng không mềm lắm. Bạn cũng có thể in chúng bằng pla, nhưng chúng sẽ bị gãy nếu bạn dẫm lên.

https://www.amazon.com/dp/B074DV9JMX?ref=nb_sb_ss_w_as-reorder_k0_1_3&=&crid=1TULKIDXK7TW9&=&sprefix=tpu

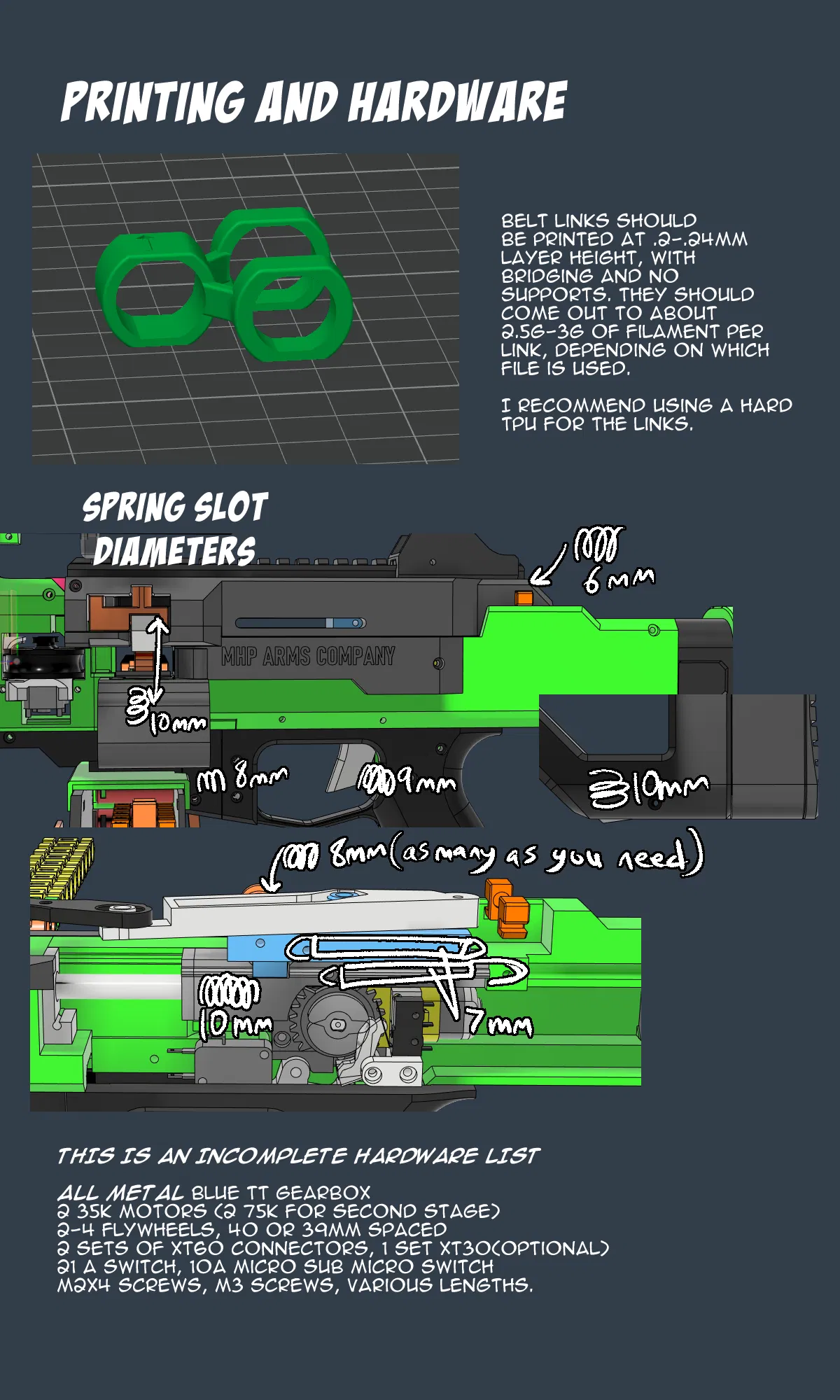

Các rãnh cho lò xo là 6mm cho bộ nhả đai, 8mm cho bộ giữ hộp và cam chính, 9mm cho cò súng, 10 cho mấu, bộ giữ đai và bộ đẩy. Các lò xo kéo là lỗ 7mm.

Tôi sẽ bổ sung thêm các lồng trong tương lai. Hiện tại có lồng đơn và đôi cách nhau 40mm, và lồng đơn 39mm (cho daybreak). Tôi dự định bổ sung bánh công tác cỡ hurricane cho vận tốc thấp hơn và lồng đôi 39mm.

==============

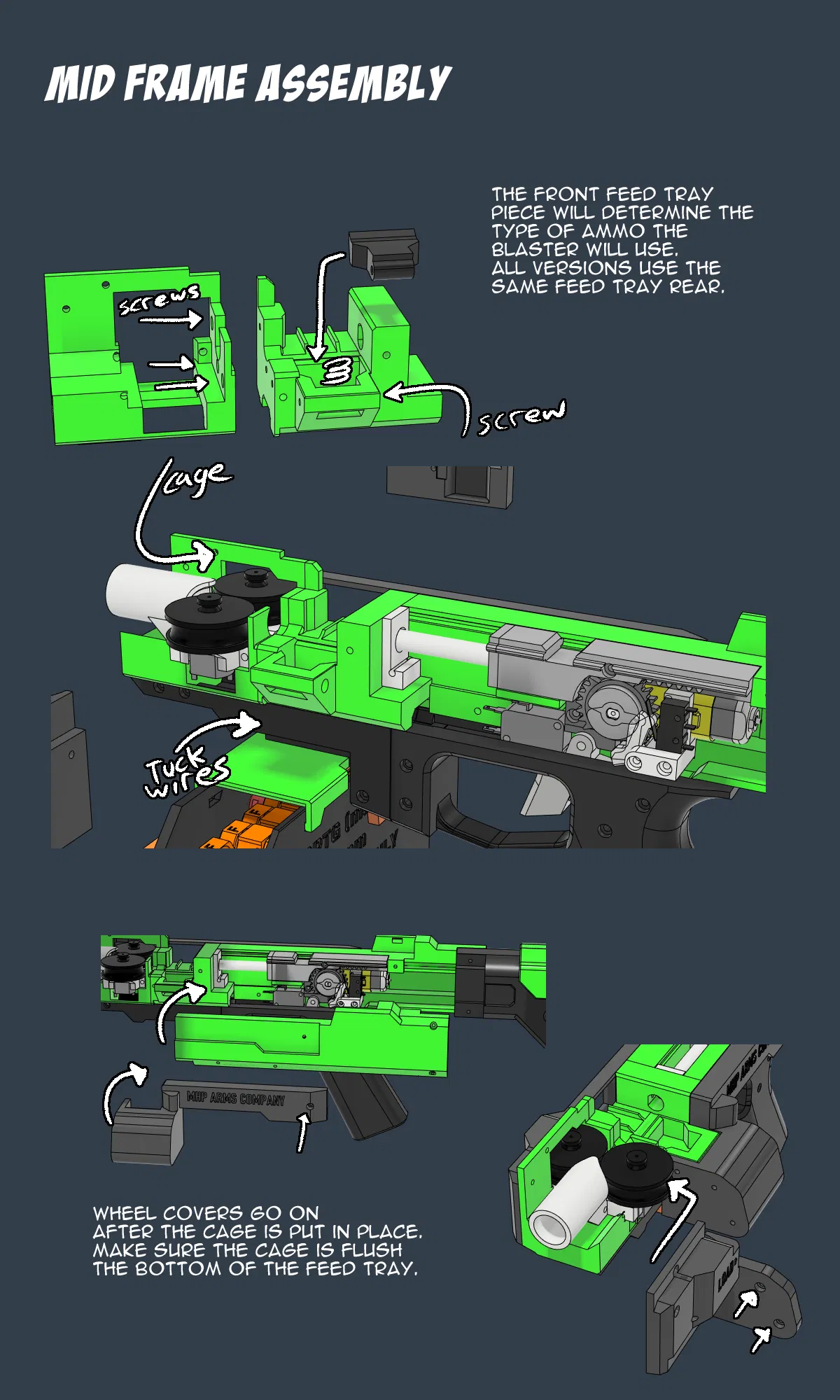

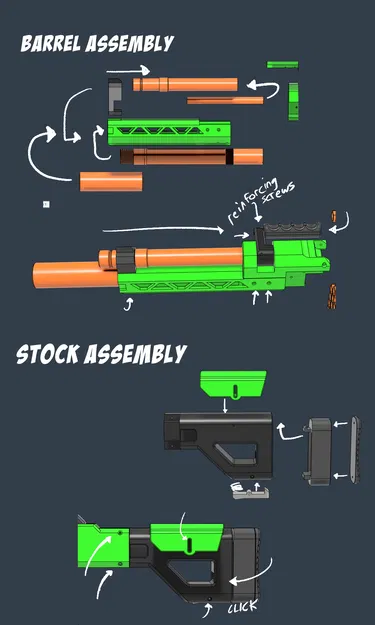

Tôi đã tải lại tất cả các tệp vào một thư mục zip duy nhất. Điều đó sẽ giúp việc sắp xếp tệp gọn gàng hơn một chút. Tôi đã thêm một trang nữa vào hướng dẫn lắp ráp với các chi tiết về phần cứng, mặc dù vẫn chưa có số liệu cụ thể. Các bộ phận lồng và khay nạp F trên bộ đơn và đôi đã được điều chỉnh để gắn vào blaster tốt hơn, trực tiếp vào khung, với nắp bánh công tác giờ đây là phụ và được thêm vào sau. Một số bản dựng gặp vấn đề bắn bị lệch mà tôi tin là do lắp ráp không đúng cách, vì vậy tôi đã cố gắng giảm khả năng xảy ra điều đó.

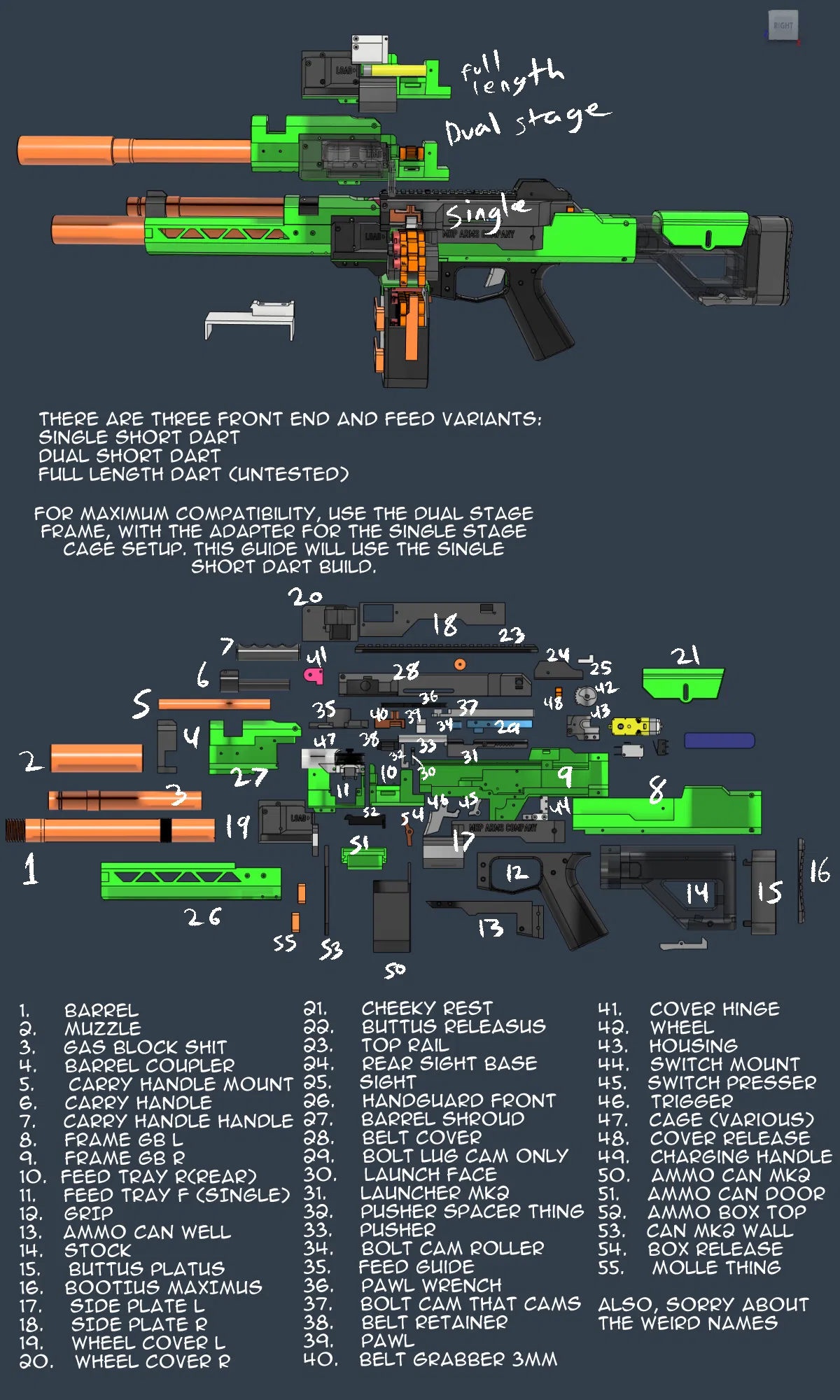

Bản sửa lỗi này hiện bao gồm cả các bộ phận dài đầy đủ chưa được thử nghiệm!

Cuối cùng, tất cả các tệp đã được định hướng để in đúng khi bạn tải xuống.

Phát hiện ra các bộ phận tay cầm chia đôi có lỗ 4mm thay vì 3mm, nên đã sửa lỗi này. Tôi cũng được biết rằng tất cả các lỗ có thể bị in quá lớn, vì được tạo mô hình với đường kính 3mm, vì vậy đó là điều cần lưu ý khi bạn in.

Đã tinh chỉnh lồng đơn BB. Trông có vẻ như nó bị cấn nhẹ với nắp bánh công tác. Tôi cũng đã thêm một lồng pulsar một tầng để có FPS thấp hơn (không biết thấp hơn bao nhiêu).

Tôi đã thêm một vài lồng có độ ép chặt hơn (daybreak đôi, ép 40 đến 39.5 đôi) và dán nhãn lại các lồng để chỉ ra khoảng cách động cơ. Tôi cũng cuối cùng đã sửa lỗ còn thiếu ở khung giữa bên phải, vì vậy tấm kim loại sẽ gắn đúng vị trí.

Tôi đã thực hiện nhiều chỉnh sửa nhỏ, chủ yếu là điều chỉnh các lỗ vít thành 2.75mm. Tôi cũng đã thêm một vài phụ kiện khác như ốp tay M-LOK, lồng đôi 40mm sẵn sàng cho bcar và một thư mục chứa các bộ phận thử nghiệm. Tôi sẽ tiếp tục tải lên các bộ phận thử nghiệm một phần vào thư mục thử nghiệm.

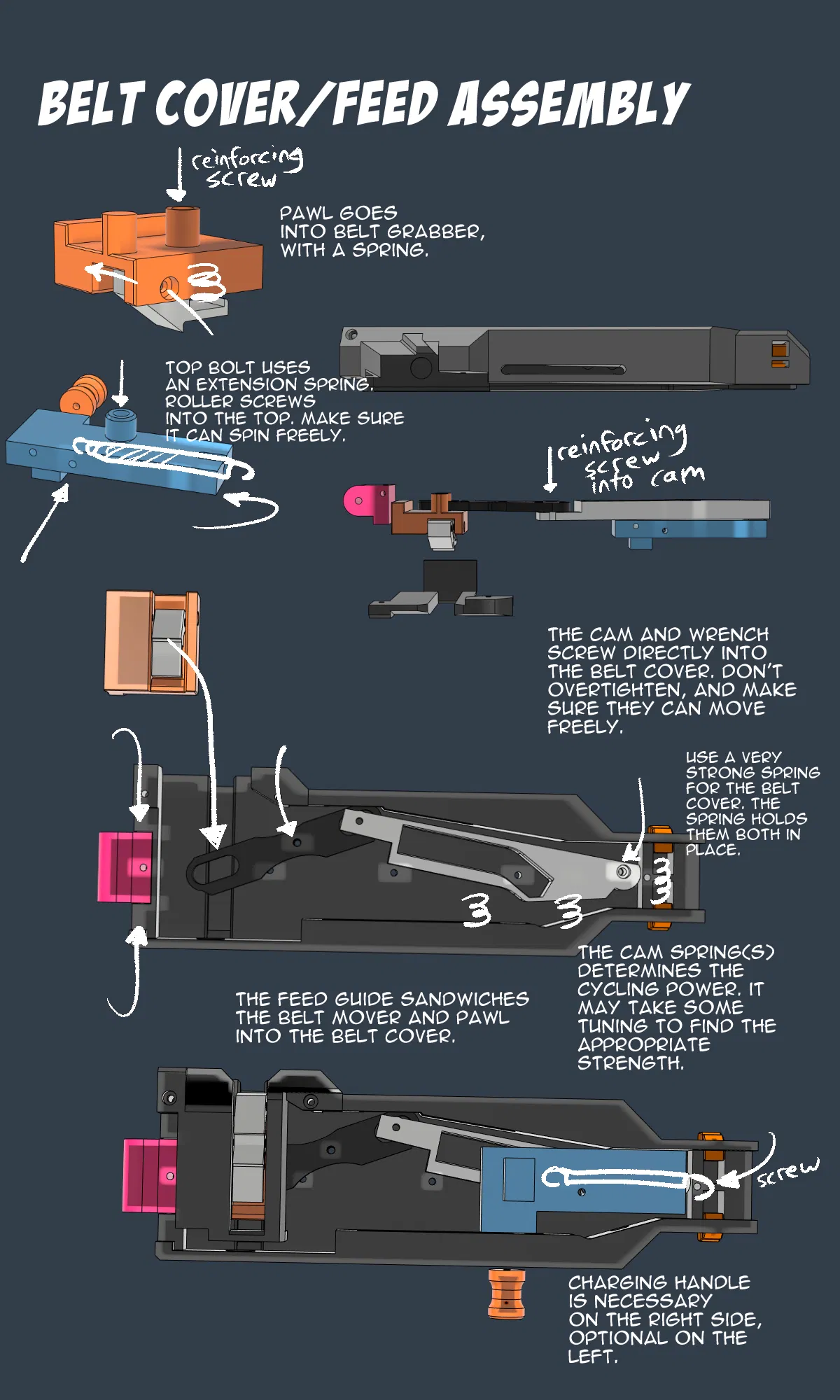

Có một cần cam mới và bộ gắp đai trong thư mục thử nghiệm mà lẽ ra sẽ giúp cơ chế nạp hoạt động nhanh hơn và sớm hơn, cho phép có nhiều thời gian hơn để căn chỉnh trước khi bộ đẩy đến các mắt xích. Ngoài ra còn có một hộp 75 viên đạn ở đó. Và cuối cùng, tôi đang thêm tệp step cho hộp để bạn có thể chỉnh sửa nó thành bất kỳ hình dạng và dung lượng nào bạn muốn.

Đã có người báo cho tôi biết rằng có một chỗ lồi không mong muốn ở giai đoạn sau bên trái của các lồng hai tầng có thể ảnh hưởng đến vị trí và sự căn chỉnh của bánh công tác. Nếu bạn đang chế tạo một khẩu blaster một tầng với lồng đôi và gặp sự cố về độ chính xác, đó có thể là nguyên nhân. Tôi khuyên bạn nên in lại và chế tạo lại lồng của mình nếu trường hợp đó xảy ra với các bộ phận mới được sửa mà tôi vừa tải lên.

Tôi đã tổ chức lại tất cả các tệp để hỗ trợ việc lựa chọn cách chế tạo blaster. Tôi cũng đã thêm nhiều thử nghiệm hơn vào các tệp thử nghiệm, bao gồm hai cần cam mới xoay 5 độ so với bản gốc. Một cái ép nạp nhanh hơn, nhưng có lẽ sẽ làm hại hộp số nhiều hơn, và cái còn lại ép nạp chậm hơn, nhưng sẽ mượt mà hơn nhiều. Cả hai đều chưa được thử nghiệm nhiều, nhưng nếu bạn gặp sự cố về nạp (không phải do đạn không được đẩy ra khỏi mắt xích) thì có lẽ hãy thử một trong hai cái đó xem nó có giúp ích không.
