Stew675's Qidi Plus 4 Hotend Duct Mod - Bản Mod Ống Dẫn Nhiệt

Tôi đang tải lại mô hình này từ Thingiverse để giữ lại phát minh tuyệt vời của Stew675 tại đây và để tôi có thể duy trì tất cả các liên kết và thông tin.

Ban đầu đăng vào ngày 09 tháng 9 năm 2024.

Tôi sẽ không nhận được bất kỳ điểm Prusameter hoặc trạng thái nào.

Có những người khác đã ăn cắp mô hình này, phối lại nó và sau đó tuyên bố rằng họ sở hữu nó. Điều đó thật đáng khinh.

Bạn có thể tìm thấy bản gốc tại đây: Bài đăng gốc của Stew675

Đăng bài gốc:

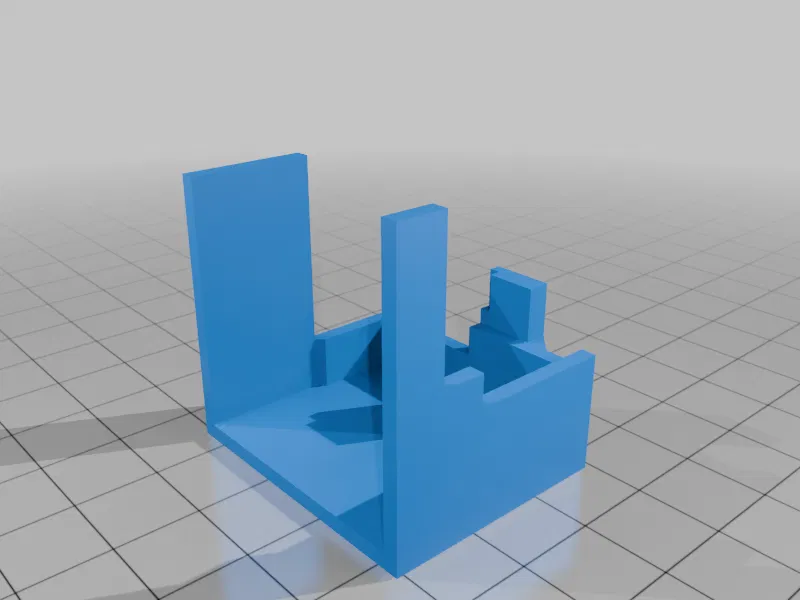

Plus4 đôi khi có thể gặp vấn đề về Heat Creep trong một số điều kiện nhất định. Ống dẫn/buồng này cố gắng định tuyến không khí tốt hơn từ quạt hút qua bộ tản nhiệt để giảm thiểu nguy cơ truyền nhiệt cho các bộ phận có nhiều lần rút dây nhỏ, hoặc ở nhiệt độ sợi nhất định.

Mặc định, có khoảng cách 10mm giữa đầu ra của quạt và bề mặt của bộ tản nhiệt, và có nhiều đường đi có điện trở thấp hơn cho không khí chảy qua, thay vì qua bộ tản nhiệt. Thiết kế này được dự định là một bộ phận có thể gắn vào mà không cần thêm gì, giúp giảm thiểu tổn thất luồng không khí và làm mát bộ tản nhiệt tốt hơn.

Lắp đặt

Đầu tiên, rút phích cắm của cáp hotend khỏi bảng đầu in, và tháo ra khỏi kẹp trượt giữ cáp (ví dụ: khoảng giữa chiều dài cáp).

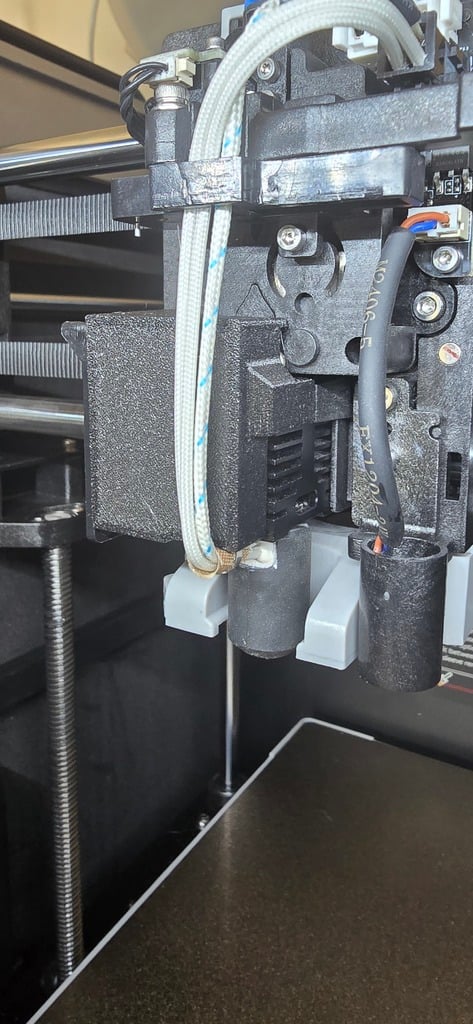

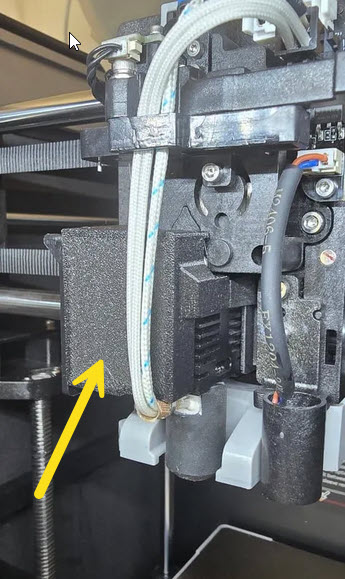

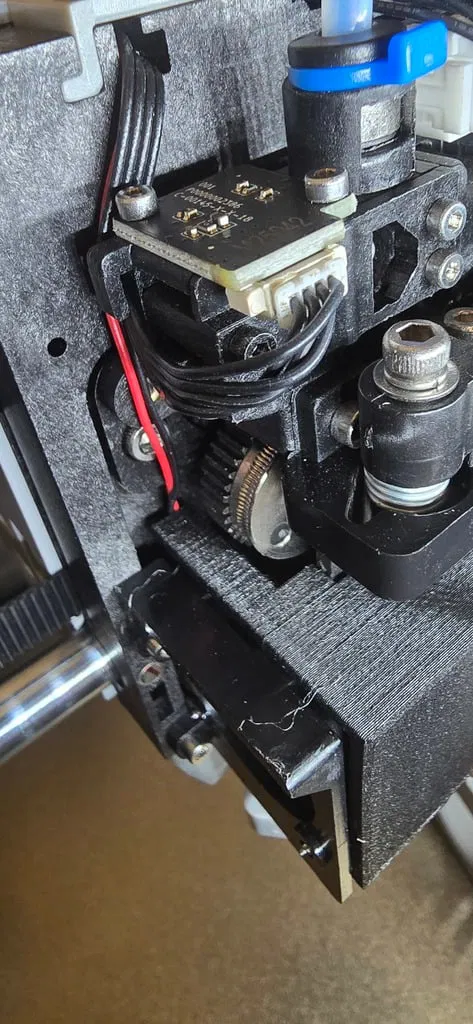

Bây giờ, rất nhẹ nhàng, di chuyển các dây cáp sang một bên, và lắp ống dẫn như trong ảnh. Ấn ống dẫn vào vị trí cho đến khi nó khít chặt vào bộ đùn. Có thể hữu ích nếu giữ cáp quạt sang bên (trái) của đầu dài của ống dẫn sao cho nó không làm cong cáp quạt quá mức.

Bây giờ trượt các dây cáp hotend trở lại vào kẹp, và cắm lại vào bảng đầu in.

Cài đặt in

ABS/ASA, Nylon, LH 0.2mm, 100% infill

Xin cảm ơn Stew675 vì mô hình này và tất cả các sáng tạo, lập trình và công việc khó khăn của bạn cho cộng đồng và những điều bạn đã giúp tôi trực tiếp!
