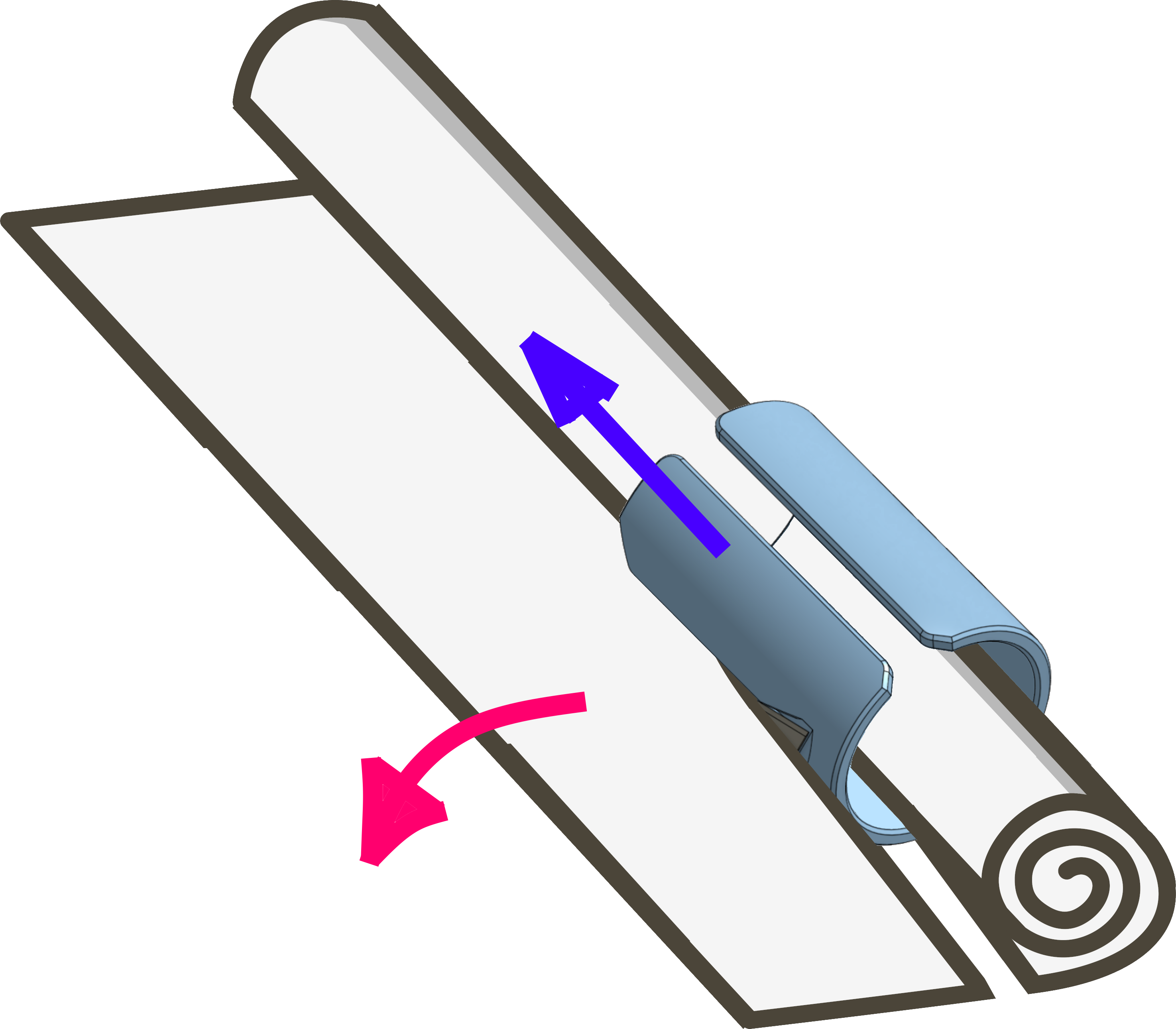

Dao Cắt Giấy Cuộn - Dành Cho Lưỡi Dao 70mm

Nhớ đọc hết mô tả trước khi tải nha!

Đây là bản chỉnh sửa và thiết kế lại của mẫu "Wrapping Paper Cutter, utility knife 2.0!", đường dẫn: https://www.thingiverse.com/thing:5158937.

Tôi có sẵn mấy lưỡi dao cắt thảm dài 70mm, nên tôi đã thiết kế lại dụng cụ để dùng vừa với loại lưỡi này.

Trước khi tải về và in, nhớ thử xem lưỡi dao của bạn cắt giấy có bén không nha!

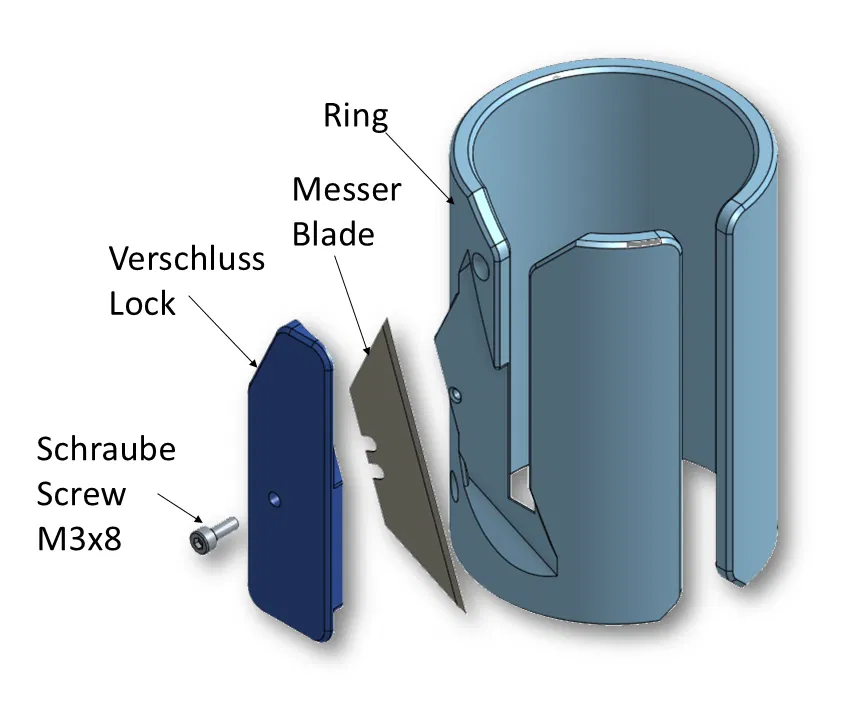

Để lắp ráp thì bạn cần:

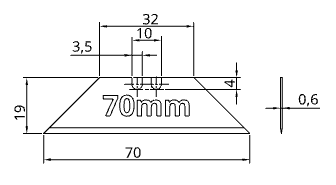

• một lưỡi dao cắt thảm dài 70mm x rộng 19mm x dày 0.6mm, loại như cái này nè: https://grabcad.com/library/carpet-knife-blade-70mm-x-19mm-x-0-6mm-1

• và một con ốc M3, loại đầu trụ hoặc đầu phẳng đều được. Cỡ ø50 thì dùng ốc dài 12mm, còn cỡ ø60 thì dùng ốc dài từ 12 đến 16mm.

Ngày 16 tháng 12 năm 2024: matty82 (trên Thingiverse) có yêu cầu làm cái dao cắt có đường kính 50mm. Đây nè.

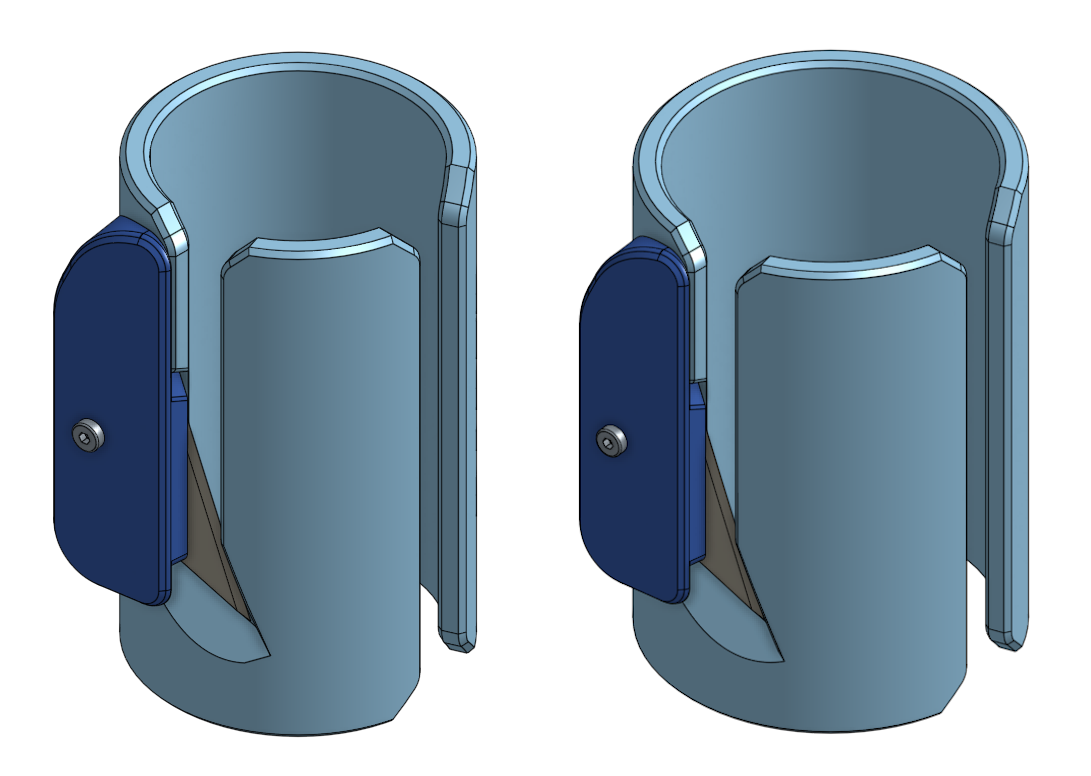

Ngày 19 tháng 12 năm 2024: Cảm ơn matty82 đã góp ý và đề xuất nha. Giờ tôi đã chỉnh sửa - và hy vọng là đã tối ưu - cả hai kích cỡ, 60mm và cả cái đường kính 50mm mới.

• Lưỡi dao đã được dời lên cao hơn và hơi vào trong một chút, xoay nghiêng sao cho nó tiếp tuyến hơn với đường kính.
• Một vài tối ưu hóa nhỏ để in và lắp ráp dễ hơn.
• Tất cả các mẫu mới đều có sẵn dưới dạng file step và parasolid.
• Phiên bản cũ, bản đầu tiên vẫn còn trong file archive.zip.

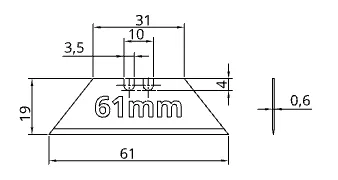

Ngày 21 tháng 2 năm 2025: Sau khi nhận được yêu cầu từ người dùng ‘schmerzbereiter’, tôi đã thêm các phiên bản mới cho lưỡi dao dài 61mm. Chú ý: Tôi không có mấy lưỡi dao này nên không kiểm tra được mọi thứ có vừa và hoạt động tốt không, tôi chỉ có thông tin từ schmerzbereiter về lưỡi dao 61mm thôi. Để tránh nhầm lẫn, tôi đã đổi tên file và tải lại hết. Quan trọng: Không có gì thay đổi ở các phiên bản dùng lưỡi dao 70mm (chỉ trừ tên file thôi nha)!

Hệ thống đặt tên file: Papierschneider Dxx-Klingeccmm-partname Trong đó:

xx = đường kính trong, 50mm hoặc 60mm cc = chiều dài lưỡi dao, 61mm hoặc 70mm partname = Tên bộ phận: "Ring" (Vòng) hoặc "Verschluss" (Nắp)

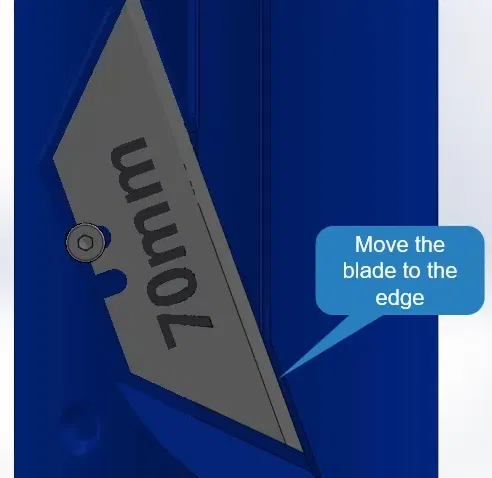

Ngày 18 tháng 3 năm 2025: Đã thêm video hướng dẫn cách đặt lưỡi dao. Tôi không tải lên đây được, nên bạn xem trên Cults3D nha: videos.cults3d.com/yXgdjSVxv5xo8I2lP2yt4KlsF2Q=/516x516/filters:no_upscale():format(mp4)/https://fbi.cults3d.com/uploaders/17490703/illustration-file/22fa8d0b-d99f-470f-8883-f95fe86088c0/Papierschneider-D50mm-Klinge70mm.mp4
