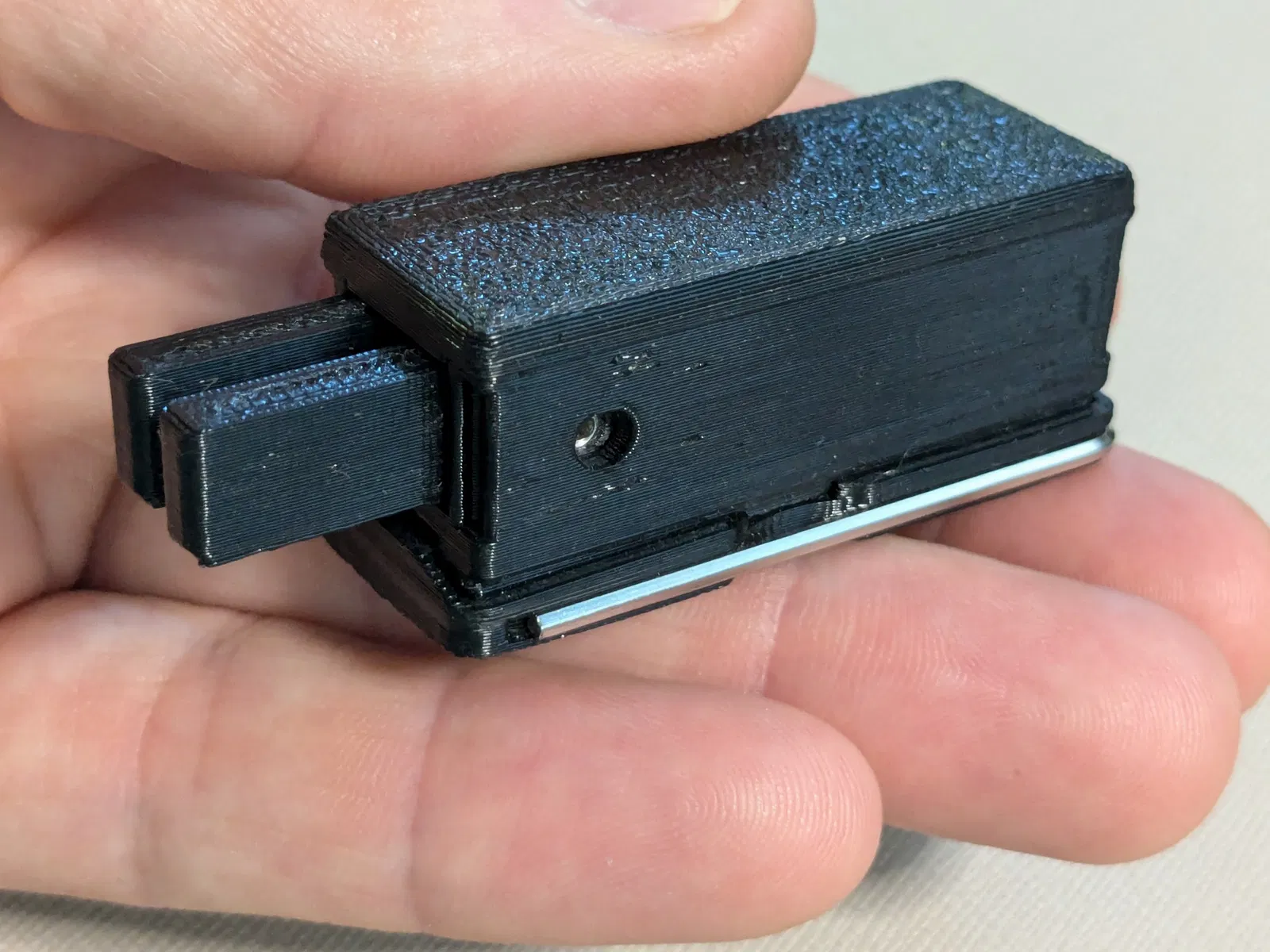

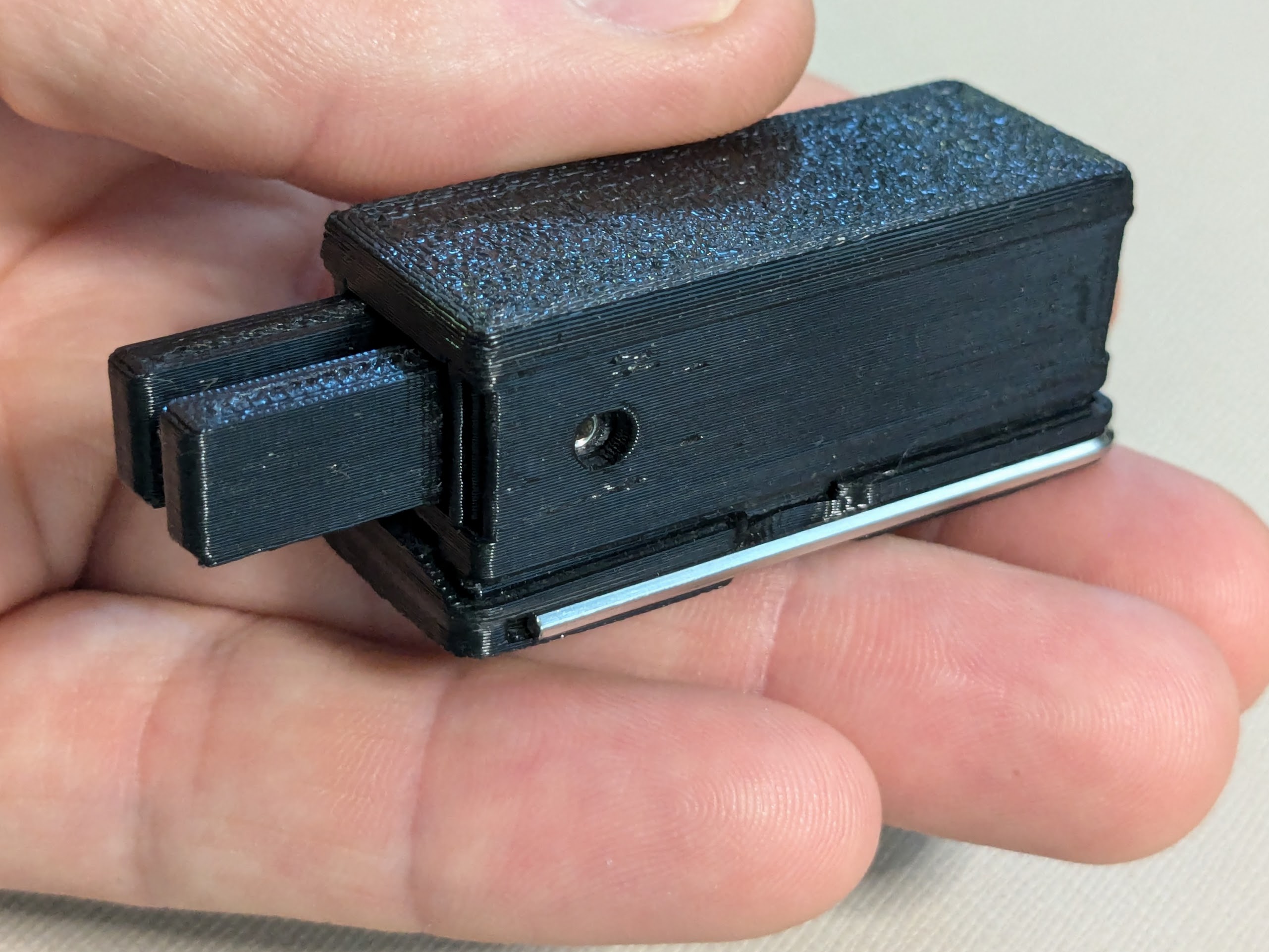

K6ARK Pico Paddle - Mẫu key CW thu gọn in 3D

BỐI CẢNH:

Palm Pico Paddle nổi tiếng trong giới những người sử dụng CW di động vì kích thước nhỏ gọn, cảm giác gõ tốt và vỏ hộp có thể thu vào. Tuy nhiên, sản phẩm đã ngừng sản xuất từ lâu và bán lại trên thị trường đồ cũ với giá cao hơn nhiều so với giá bán lẻ ban đầu.

Nhưng giờ đây, bạn có thể tự làm một chiếc paddle in 3D chỉ với vài đô la tiền vật liệu mà cảm giác và hiệu suất lại rất giống với bản gốc.

Các bộ phận được tối giản, và tổng chi phí cho mỗi đơn vị rất nhỏ. Các vít định vị cho phép điều chỉnh hành trình độc lập. Độ căng được cố định và dựa trên mức độ bạn làm mềm các cần gạt để chúng mềm hơn.

Giắc cắm TRS 3,5mm cho phép kết nối với radio của bạn bằng bất kỳ dây cáp Aux tiêu chuẩn nào.

Có các lỗ để ép nam châm 4x 4 mm x 2 mm và một nam châm 10 mm x 2 mm vào đế của key để nó dính vào vật kim loại từ tính. Nếu bạn tìm được nguồn cung cấp chân đế bằng cao su hình bầu dục kích thước 14 mm x 4 mm, chúng sẽ giúp tăng độ bám. Nếu không, bạn có thể dùng keo silicone hoặc urethane để lấp đầy các lỗ và tạo ra các miếng đệm chống trượt.

Tấm đế có một khe để gắn tấm kim loại vào cạnh của radio Mountain Topper. Key sẽ được gắn vào tấm đế từ phía dưới hoặc hai bên để có nhiều tùy chọn lắp đặt.

Đây là một đoạn video nhỏ về cách paddle hoạt động, cách tháo rời và bảo trì nó.

DANH SÁCH VẬT LIỆU:

Các liên kết là liên kết Affiliate của Amazon - Bạn không tốn thêm chi phí gì, nhưng tôi sẽ nhận được vài xu từ Amazon nếu bạn mua qua các liên kết này.

Vật phẩm Bắt buộc

SL

Nguồn

Cần gạt in 3D

1

Sử dụng PETG https://amzn.to/3H9QN4p

Đế in 3D

1

Sử dụng PETG https://amzn.to/3H9QN4p

Vỏ hộp in 3D

1

Sử dụng PETG https://amzn.to/3H9QN4p

Nắp đậy in 3D

1

Sử dụng PETG https://amzn.to/3H9QN4p

Giắc cắm TRS 3,5mm

1

https://amzn.to/3Hadrd2

Vít định vị M3 x 4mm

2

https://amzn.to/3N3rC5e

Ốc máy M3 x 4mm

1

https://amzn.to/3uF4ZLb

Dây Silicone đồng 30 ga

Thay thế: dây NiCr.

Hoặc dây bện khác

26 ga hoặc nhỏ hơn.

30 mm

https://amzn.to/409le1s

https://amzn.to/3ZHk93j

Cờ lê Allen 1,5mm

1

https://amzn.to/3TJxiFt

Bổ sung/Tùy chọn

Cáp Aux (4 ft)

1

https://amzn.to/3XZ1IUo

Nam châm 10 mm x 2 mm (cho đế)

2

https://amzn.to/3VYIxIp

Chân đế cao su 6mm

4

https://amzn.to/4ewSJBw

DỤNG CỤ:

• Máy in 3D có khả năng in PETG
• Tuốc nơ vít lục giác 1,5mm (https://amzn.to/3gX4sB8 hoặc https://amzn.to/3ulV3X1))
• Tua vít Phillips #1 (https://amzn.to/3HaQlD2)
• Nhíp gắp (https://amzn.to/3BaOeex)
• Kéo cắt dây hoặc kéo bạn không ngại làm hỏng (https://amzn.to/3VycZJK)
• Mỏ hàn (tùy chọn - bạn có thể lắp paddle mà không cần cái này) (https://amzn.to/3P3bxgk)

LẮP RÁP:

1.) In tất cả các bộ phận.

Tôi đã đính kèm tệp GCode tôi sử dụng trên máy Prusa i3 Mk ii nếu bạn muốn tải về và nhấn nút “in”.

In các bộ phận cho việc lắp ráp. Chỉ sử dụng PETG! Thiết kế này dựa vào khả năng uốn dẻo và biến dạng đàn hồi của PETG. PLA sẽ không hoạt động.

Cần có bộ phận hỗ trợ bên dưới các cần gạt và hữu ích bên dưới các đầu của vỏ hộp.

Bạn có thể cần làm sạch các lỗ ở phần đáy của tấm đế để lắp nam châm vào nếu chiều cao lớp đầu tiên của bạn tạo ra một chút hiệu ứng chân voi.

2.) Loại bỏ tất cả bộ phận hỗ trợ và làm sạch bản in.

3.) Uốn cong các cần gạt tới lui 45-60 độ để làm mềm phần flex.

Tôi thường làm điều này khoảng 30-50 lần để làm mềm đáng kể độ căng của lò xo của các cần gạt.

4.) Chà nhám các cạnh cong dưới đáy cần gạt và bên trong thành vỏ hộp.

PETG được in sạch có hệ số ma sát tĩnh tương đối cao với chính nó. Chà nhám nhẹ giúp cho chuyển động trượt dễ dàng.

5.) Gắn 15mm dây vào mỗi cực bên của đầu nối.

Nếu bạn không có mỏ hàn, bạn có thể xoắn chặt dây vào đầu nối bằng nhíp gắp. Bạn có thể nhận thấy sự tiếp xúc kém đi theo thời gian, nhưng cách này có thể hoạt động đủ tốt.

6.) Lắp đầu nối vào bộ phận cần gạt.

Nhẹ nhàng dùng nhíp gắp để uốn cực nối đất (cực ở giữa) nếu cần. Cực nối đất cần nằm ở đáy giắc cắm, nhưng sẽ uốn cong lên để nằm trên trụ ốc tròn. Sử dụng vòng ren để cố định giắc cắm vào vị trí. Vặn ốc máy M3 vào trụ tròn, kẹp cực của giắc cắm.

7.) Lắp dây và vít định vị.

Luồn dây vào các lỗ nhỏ trên đỉnh mỗi cần gạt cho đến khi nó lộ ra ở lỗ ngang. Vặn các vít định vị vào các lỗ, đảm bảo chúng tiếp xúc và giữ chặt dây. Vặn vít định vị cho đến khi đầu ngoài của vít bằng với mặt ngoài của cần gạt. Dây phải đủ dài để không cản trở chuyển động của cần gạt. Uốn nó ra phía trên cần gạt, đảm bảo nó không bị chập với cực nối đất của giắc cắm.

8.) Lắp các cần gạt vào vỏ hộp.

Xem video ở trên để biết kỹ thuật và cách định hướng. Ấn nắp đậy vào. Kiểm tra hoạt động của key. Nếu nó không hoạt động đúng, hãy tháo rời như trong video và kiểm tra thông mạch từ đầu nhọn và vòng của cáp của bạn đến từng vít định vị.

9.) Ép hai nam châm 10 mm vào đế và lắp chân đế cao su vào tấm đế.

10.) Lắp key vào tấm đế.

Xem video để biết hướng dẫn.

Chúc bạn vui vẻ với K6ARK Pico Paddle mới của mình!
