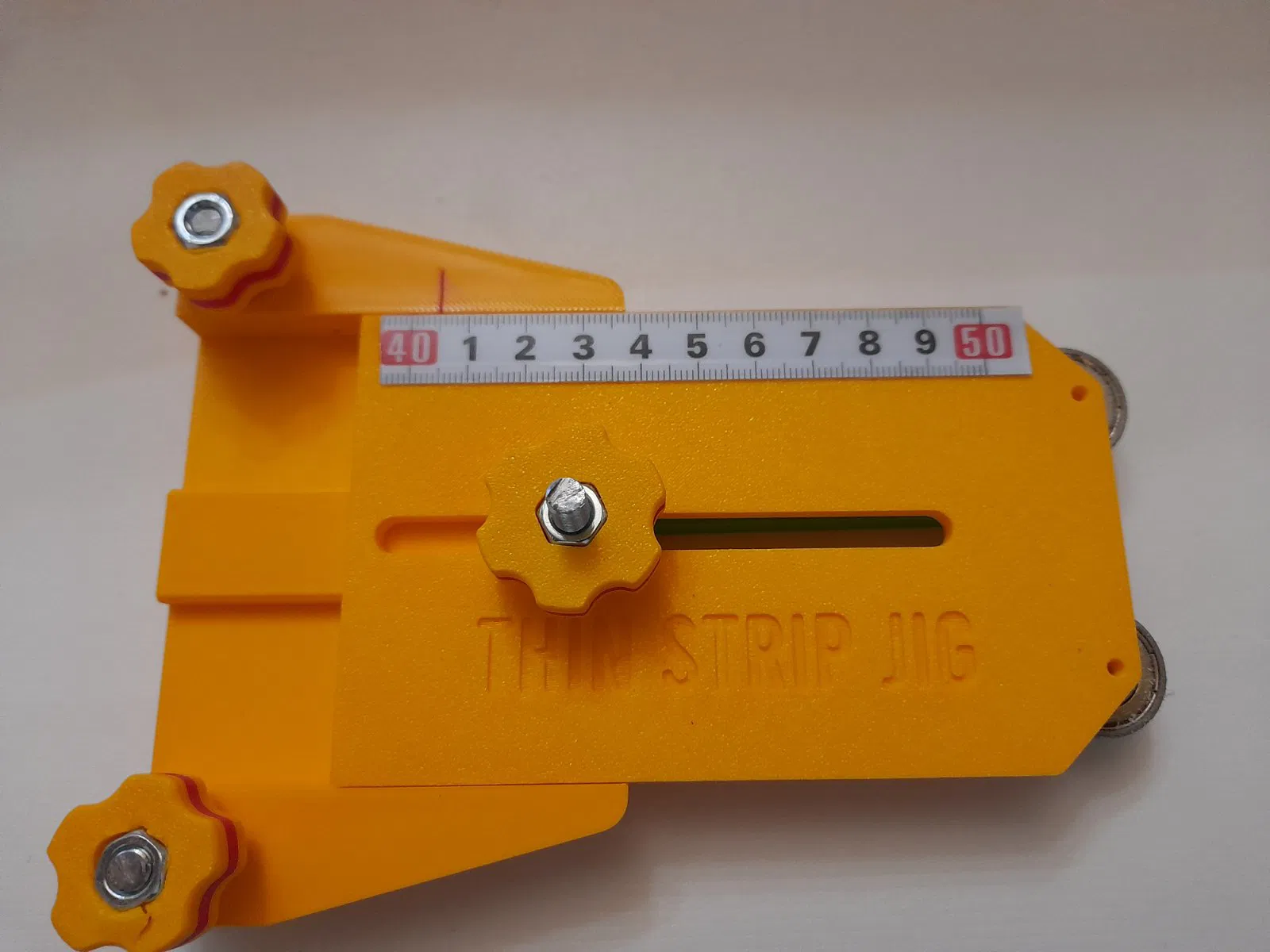

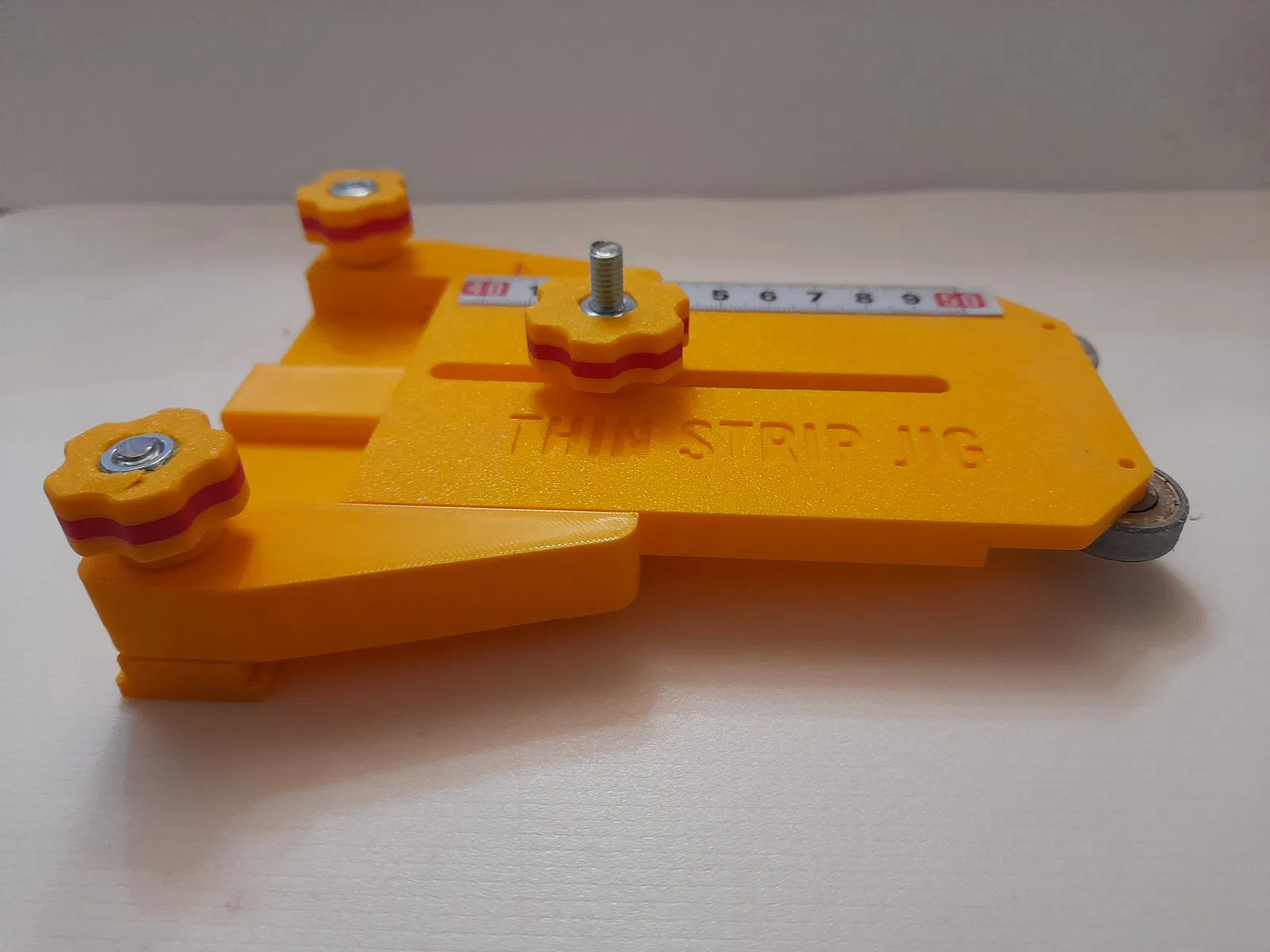

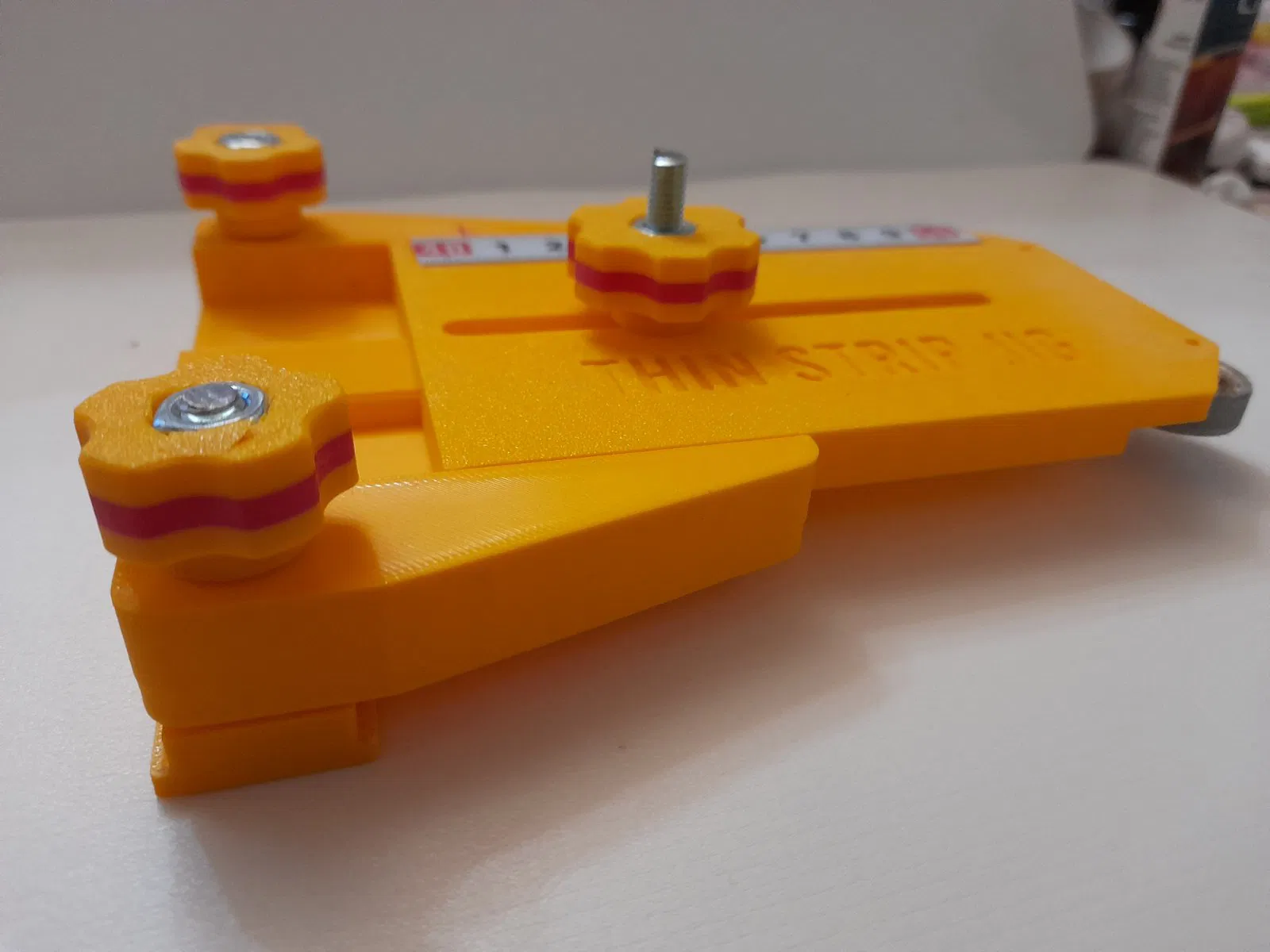

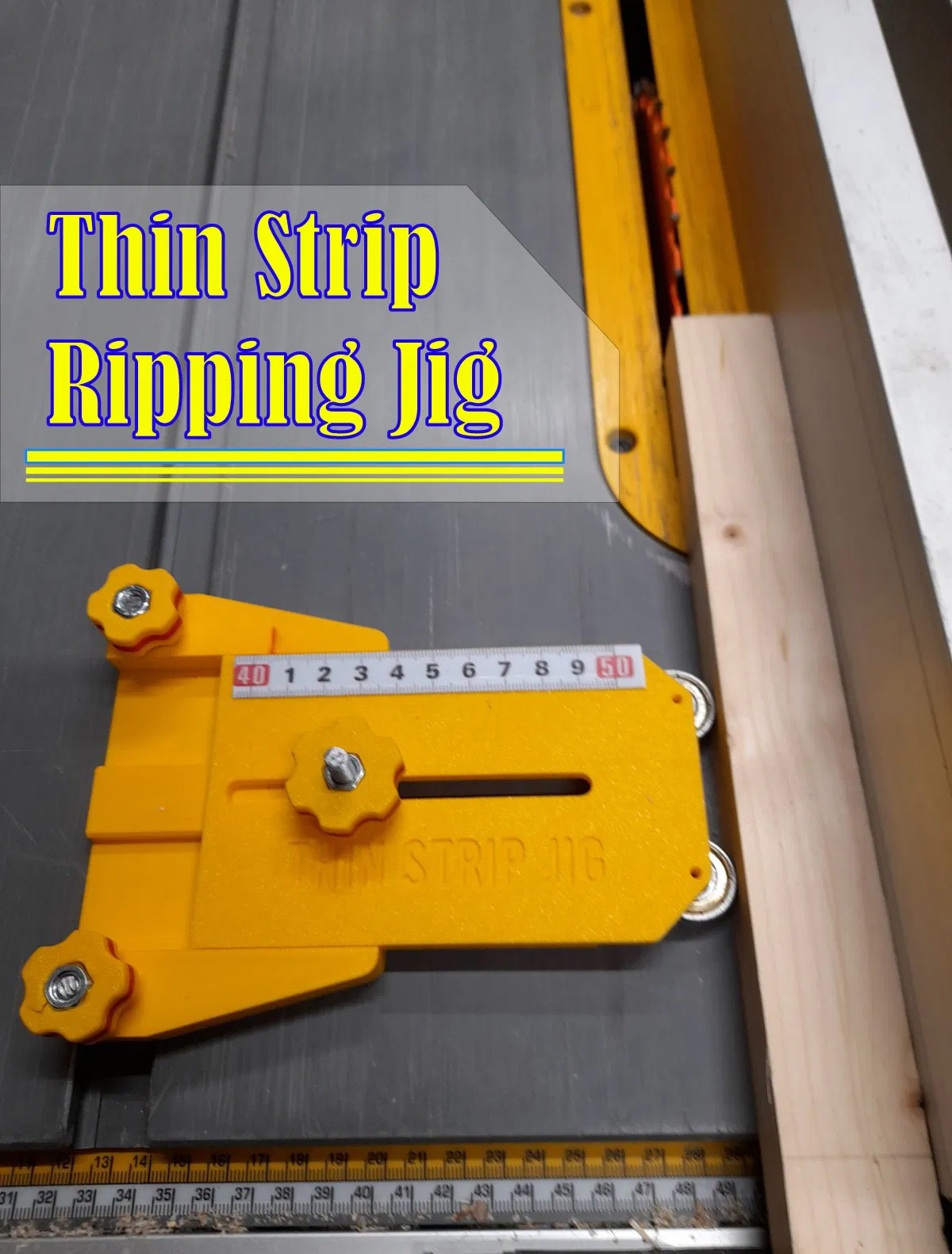

Cữ Xẻ Rãnh Mỏng DeWalt / Rage Evolution

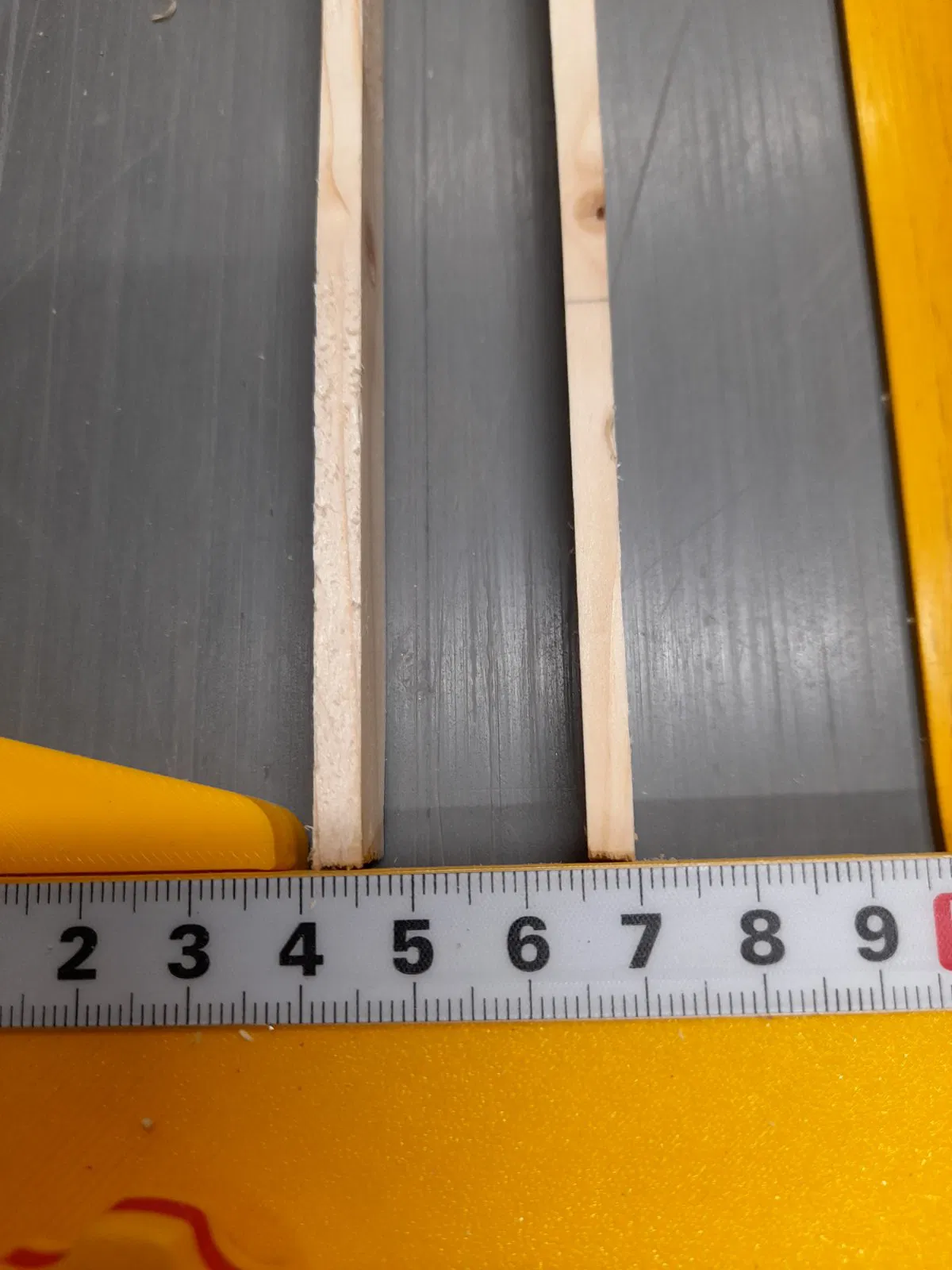

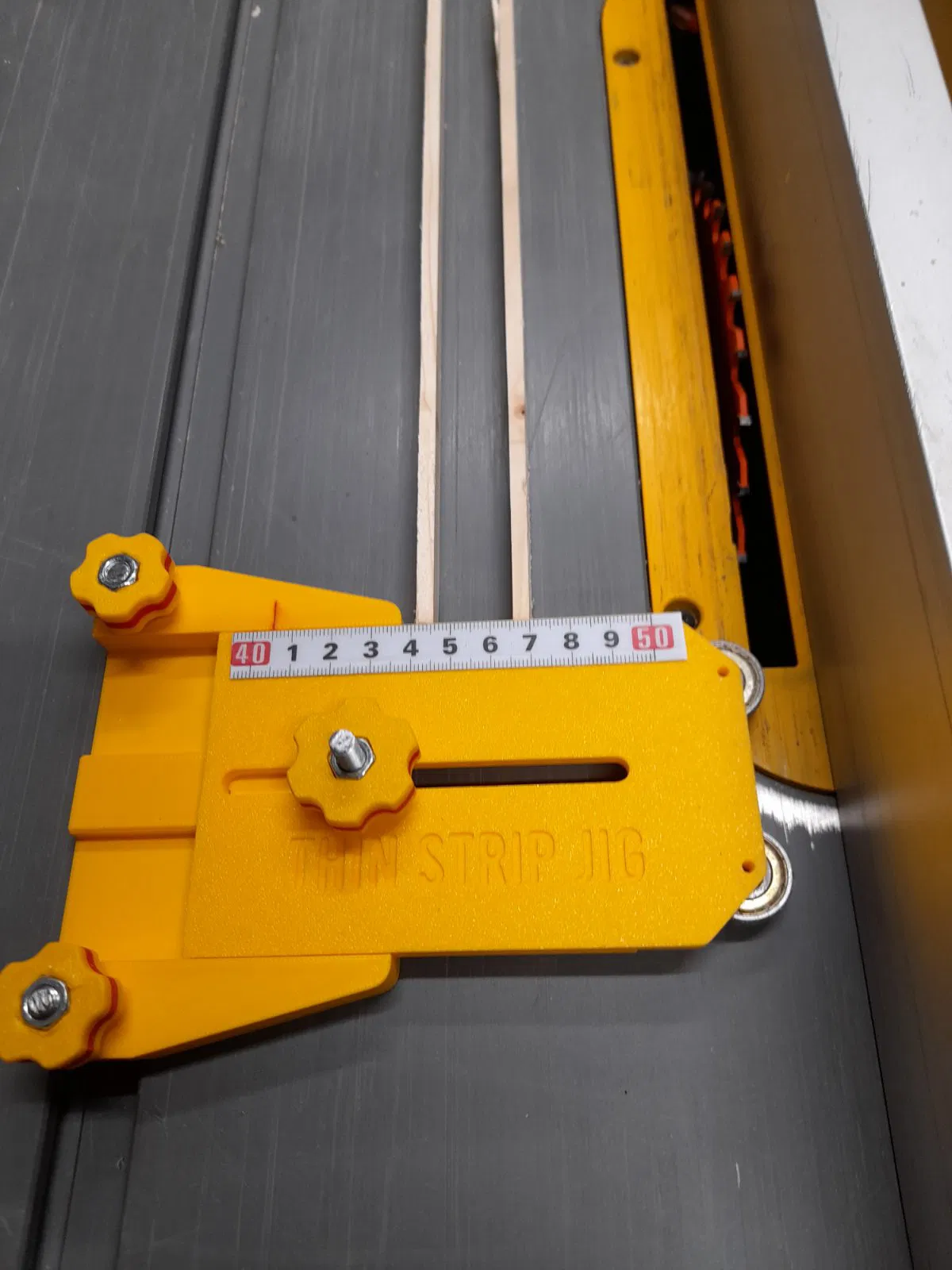

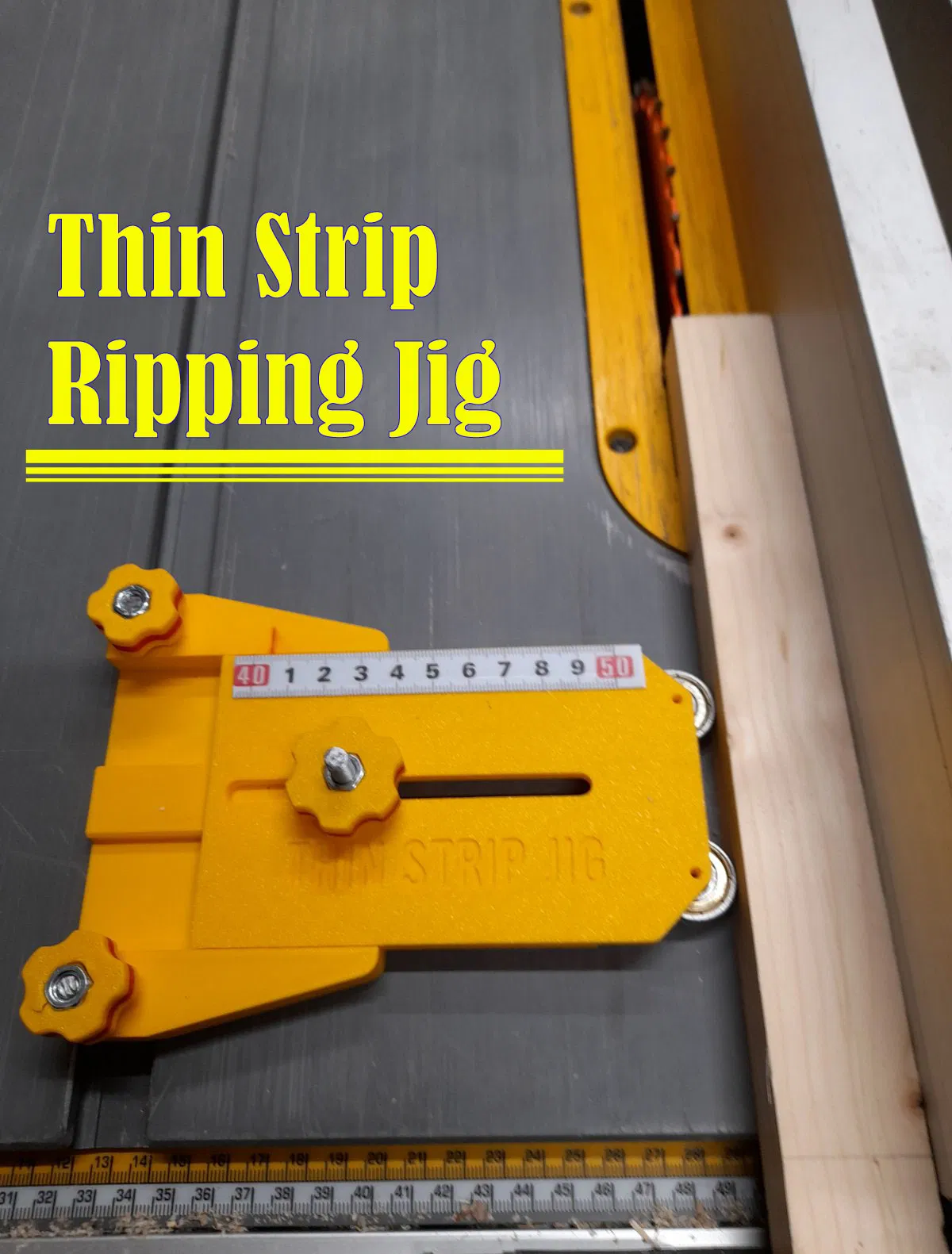

Cữ xẻ rãnh mỏng. Tạo ra các dải mỏng có thể lặp lại bằng Cữ xẻ rãnh mỏng cho máy cưa bàn này. Để thiết lập, hãy lắp cữ này vào rãnh trượt của máy cưa bàn, và chỉ cần đặt độ dày của dải mong muốn. Đo khoảng cách từ ngoài lưỡi cưa đến bạc đạn đã niêm phong và khóa cữ lại. Đặt hàng rào vào phôi và xẻ theo kích thước. Để có các dải có thể lặp lại, hãy điều chỉnh lại hàng rào để phôi chạm vào bạc đạn và lặp lại đường cắt.

Tôi đã in bằng PLA nhưng bạn cũng có thể sử dụng PETG.

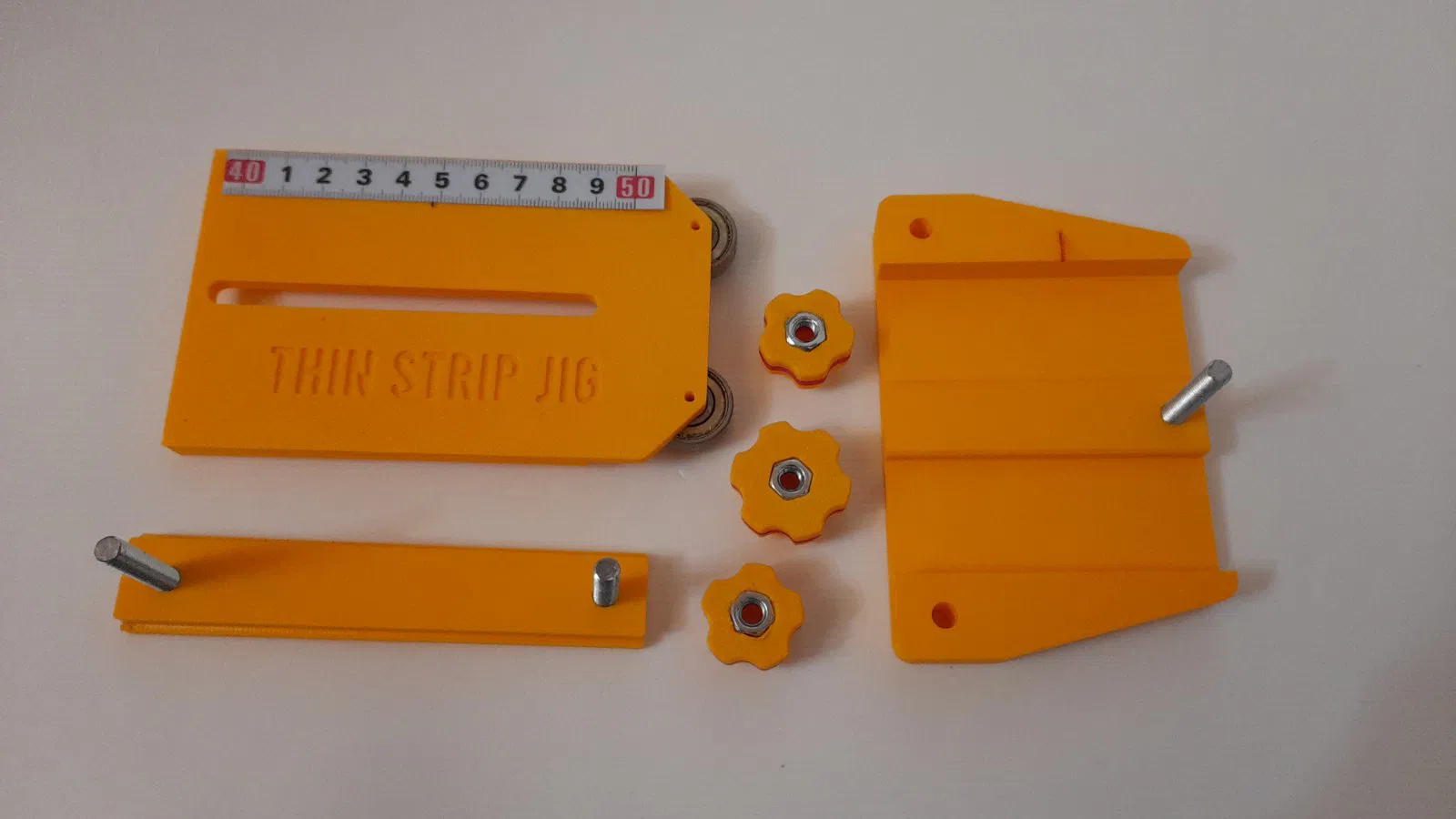

Các bộ phận bổ sung cần thiết:

3 x bu lông M6 dài 40 mm.

3 x đai ốc M6.

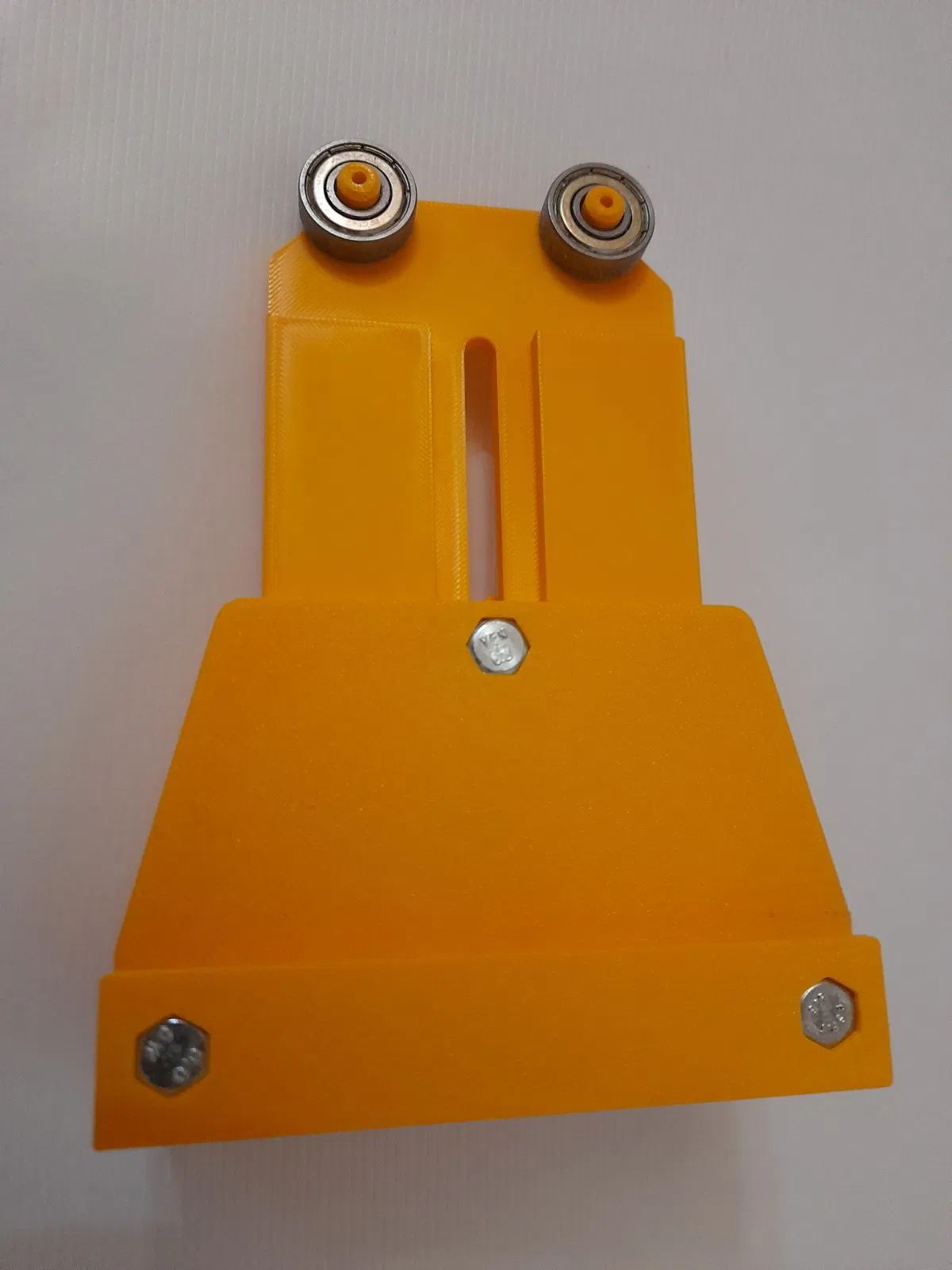

2 x bạc đạn đường kính trong: 8 mm / đường kính ngoài có thể thay đổi từ 22 đến 45 mm.

Tôi sử dụng Bạc đạn 608ZZ:

Nếu bạn không có bạc đạn, bạn có thể in chúng: /3d-model/109826-vong-bi-608zz

Cữ này được làm cho máy cưa bàn DeWalt. Nếu bạn muốn sử dụng trên máy cưa bàn khác - hãy thêm kích thước rãnh trượt của bạn vào phần bình luận.

Tôi đã thêm thanh trượt cho máy cưa bàn: Rage 5-S Evolution.

Tôi đã thêm thanh trượt cho máy cưa bàn Makita MLT100. Bạn sẽ cần có vít M6 dài 40 mm.

Máy cưa bàn DeWalt có Rãnh T30 tiêu chuẩn:
