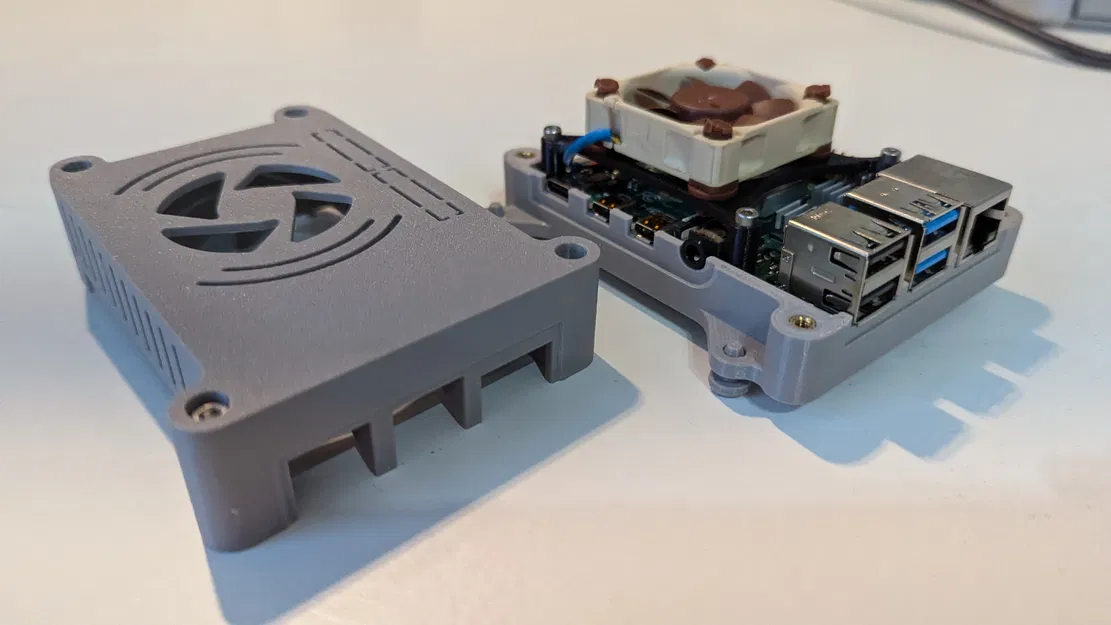

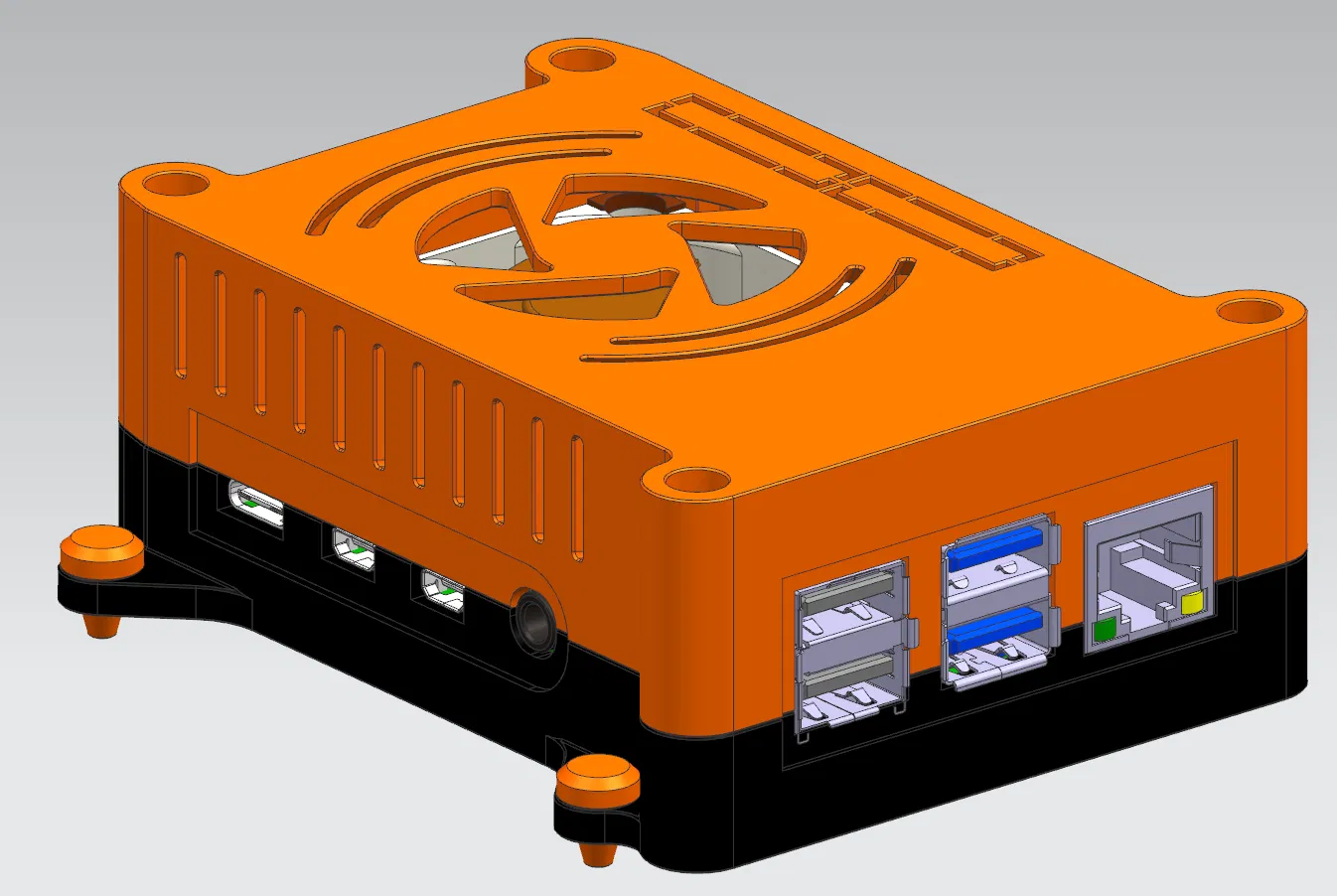

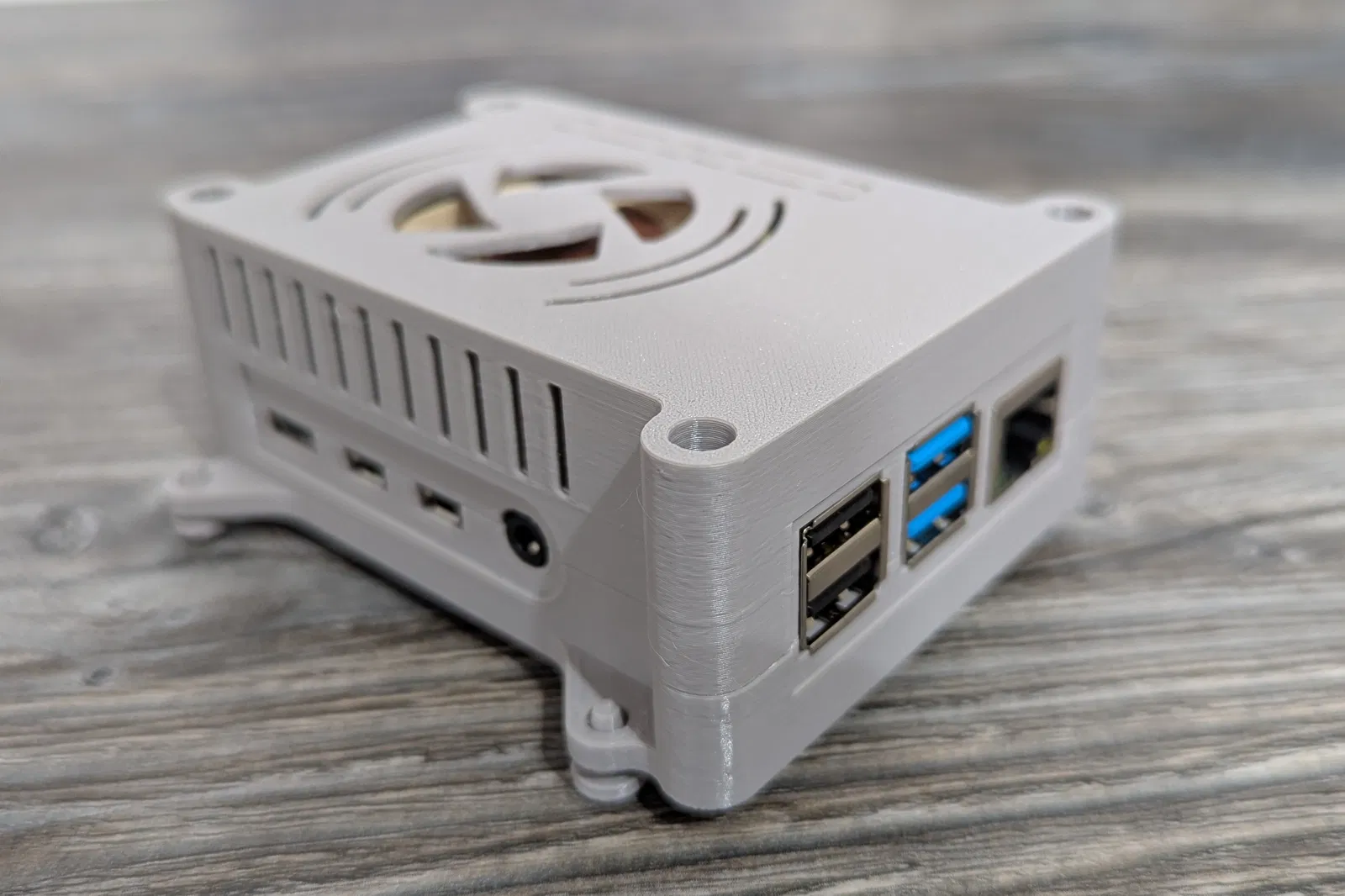

Vỏ Raspberry Pi 4, Gắn VESA, Quạt Tích Hợp

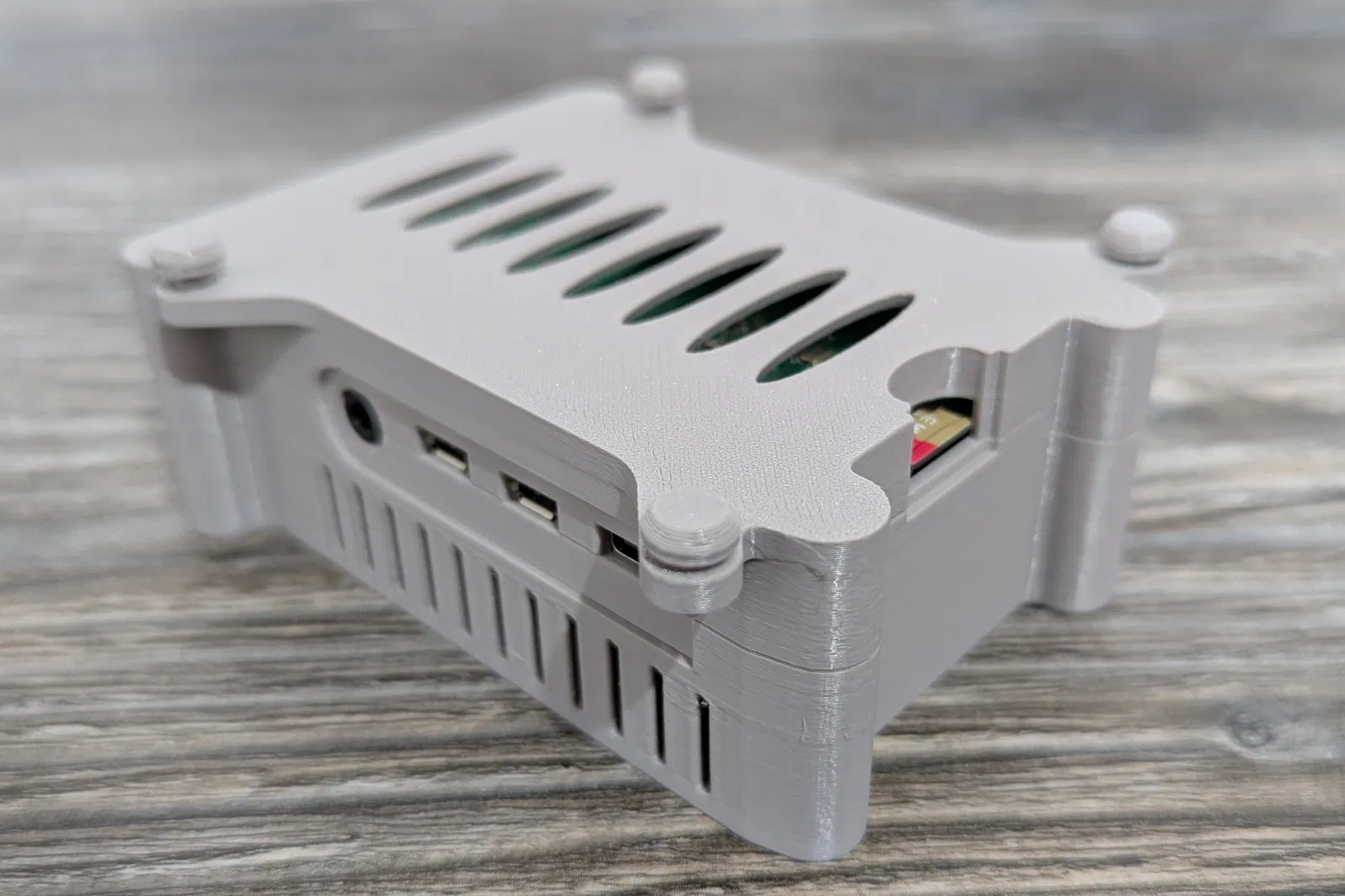

Vỏ cho Raspberry Pi 4

Tính năng

• Chuẩn VESA (75mm x 75mm)

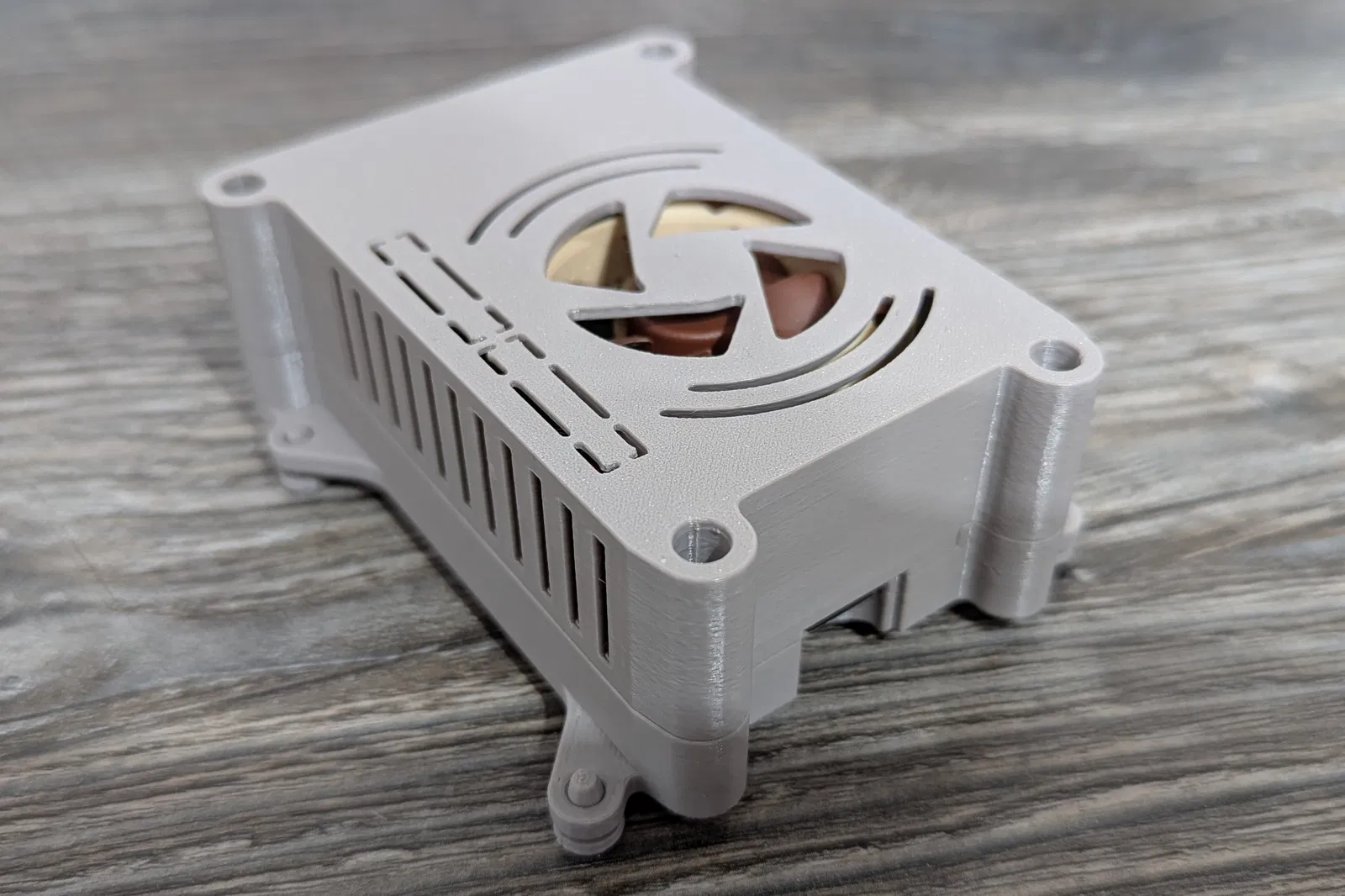

• Giá đỡ quạt bên trong (40mm x 40mm x10) - tùy chọn
• Chèn ren (vỏ và giá đỡ pi)

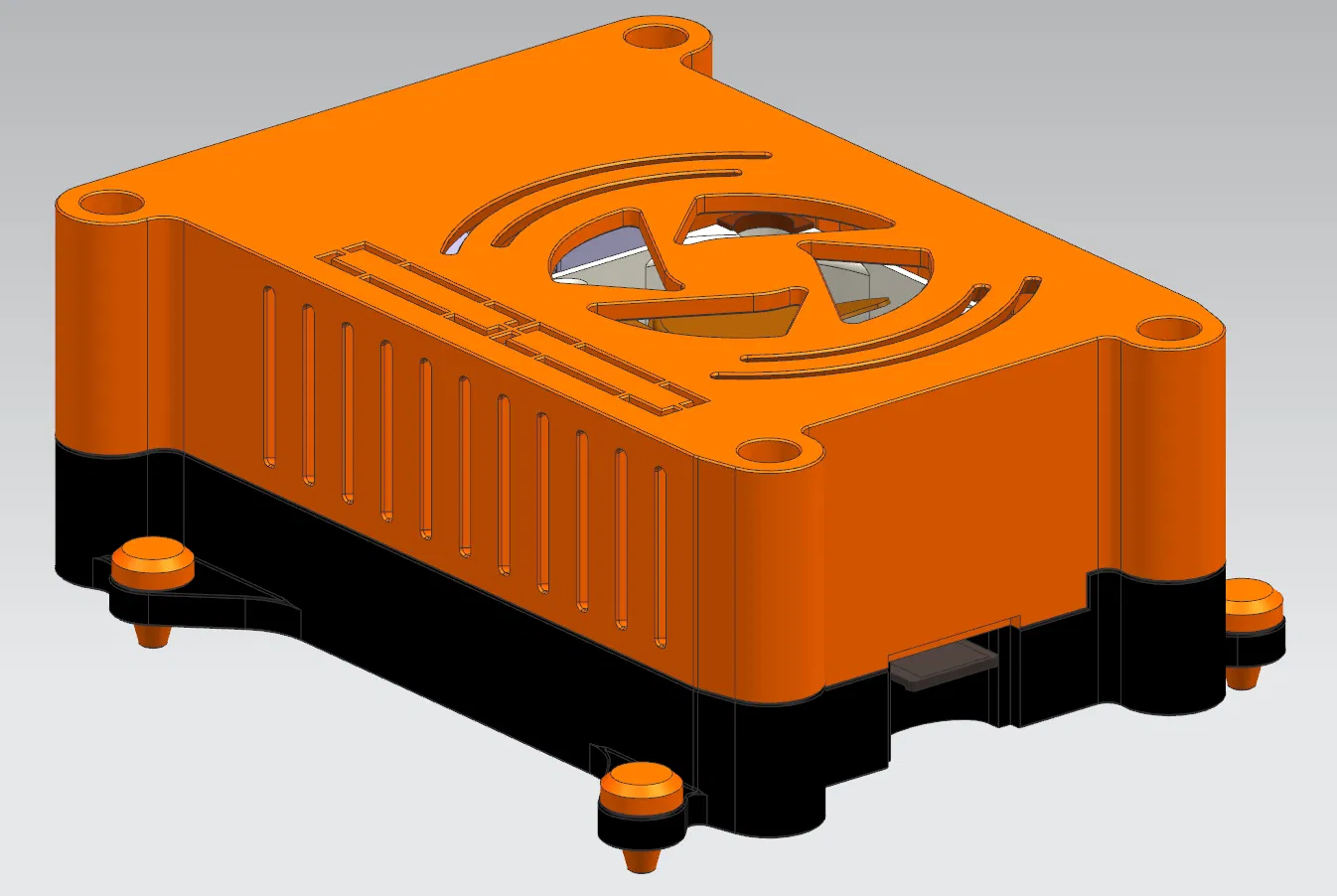

• Chân cắm dưới cùng - tùy chọn

Bộ phận cần thiết

• Raspberry Pi 4

Bộ phận tùy chọn

• Quạt 40x40x10, 5V → Noctua NF-A4x10 5V kèm đế chống rung
• 4x Đế chống rung (Xem quạt)
• 2x Đầu nối Dupont đơn 1P

Lắp vỏ

• 4x Chèn ren M3 → Ruthex RX-M3x5.7
• 4x Vít đầu trụ M3 x 16mm

Lắp Raspberry Pi / quạt

• 4x Chèn ren M2.5 → Ruthex RX-M2.5x5.7
• 4x Vít đầu trụ M2.5 x 16mm Có thể dùng chèn ren và vít M3 tùy chọn. Lưu ý phải khoan lại lỗ gắn trên Raspberry Pi.

Sơ đồ chân GPIO cho quạt

Dây đỏ của quạt (Cực dương)

• Tốc độ quạt 100%: Chân nguồn 5V, ví dụ GPIO 2
• Tốc độ quạt giảm: Chân nguồn 3V3, ví dụ GPIO 1

Dây đen của quạt (Cực âm)

• Chân Ground, ví dụ GPIO 6
