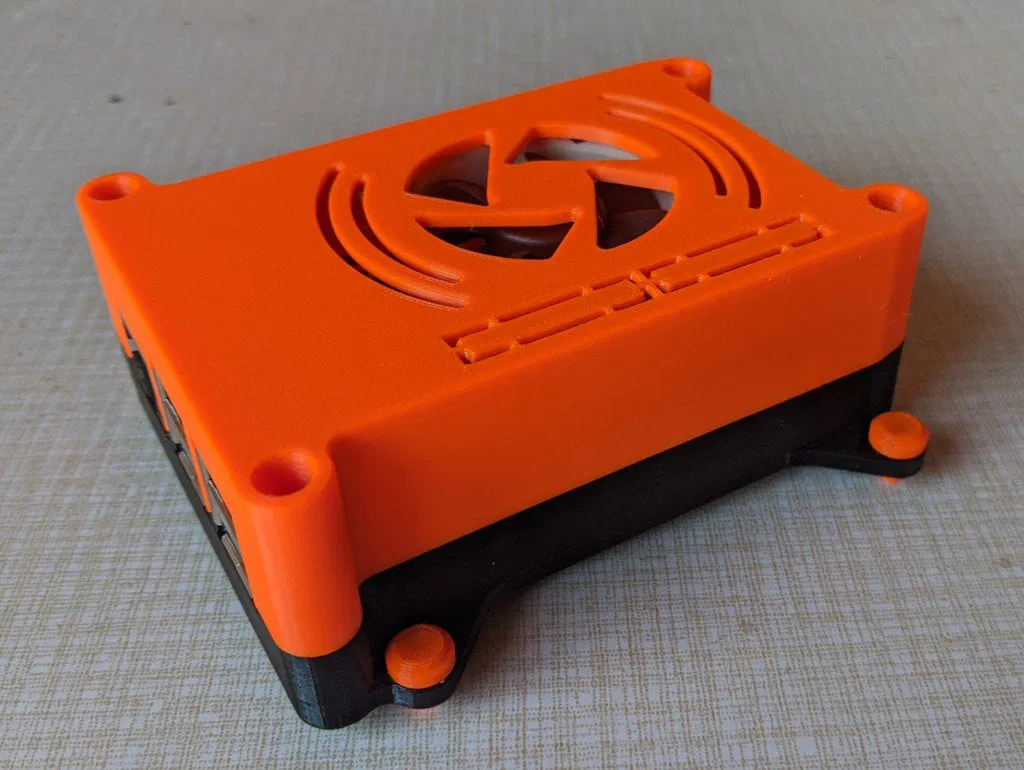

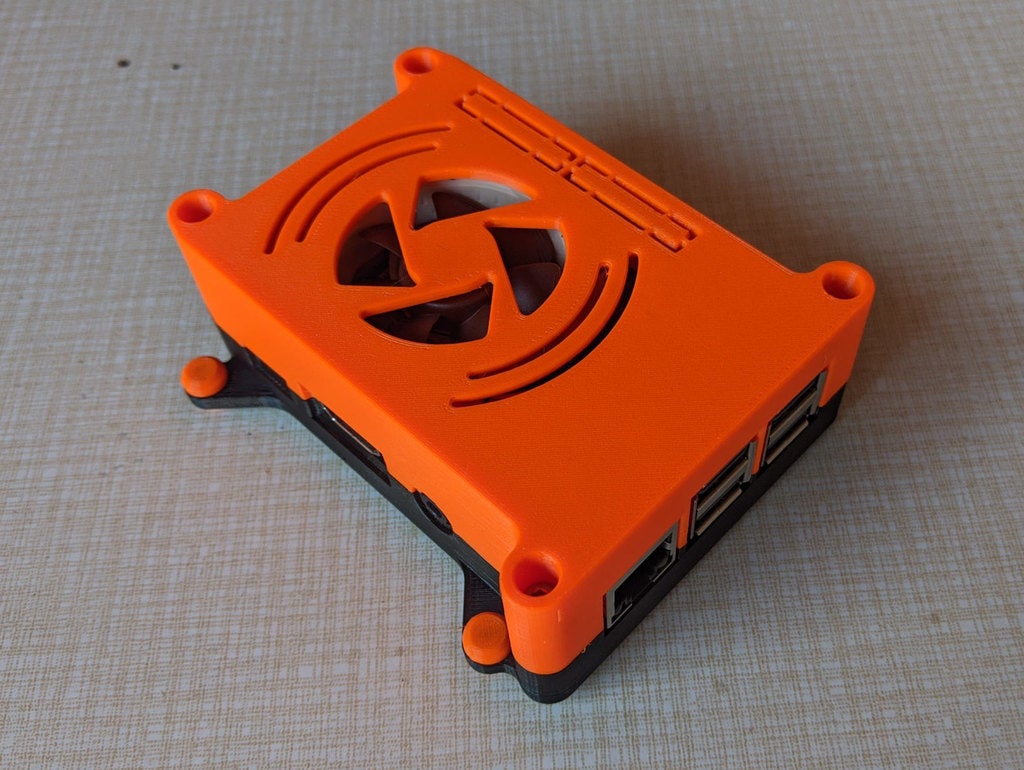

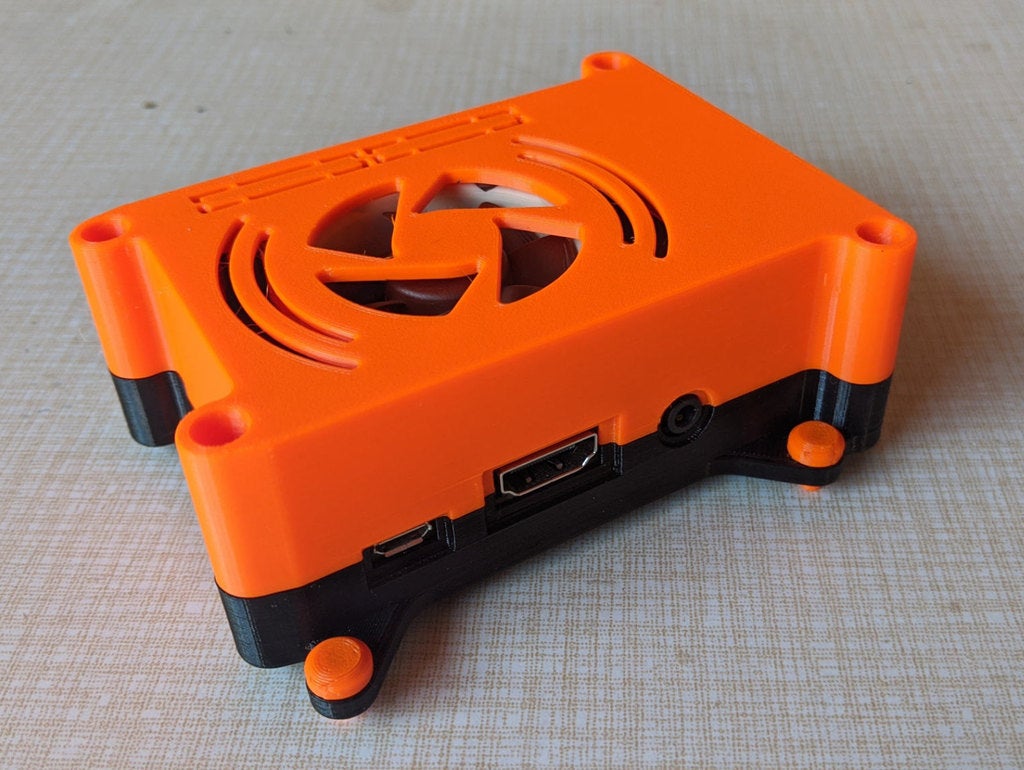

Vỏ Raspberry Pi 3 (B/B+), VESA mount, quạt trong

Vỏ cho Raspberry Pi 3 (B/B+)

Tính năng

• Khung VESA (75mm x 75mm)

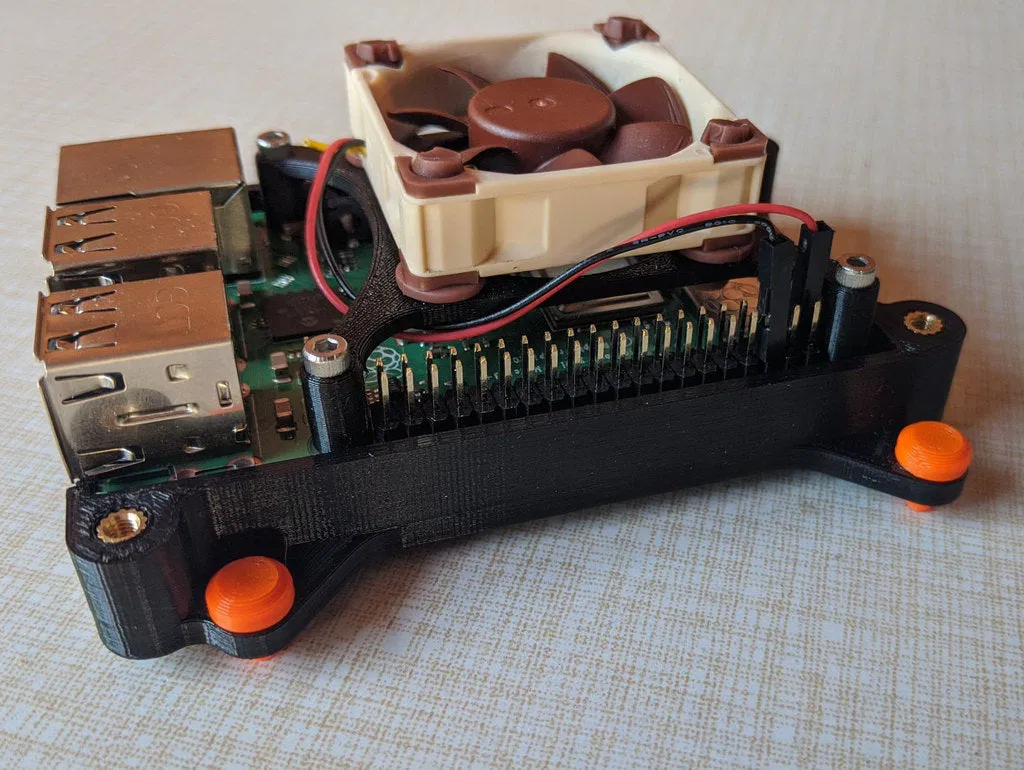

• Chỗ gắn quạt bên trong (40mm x 40mm x10)

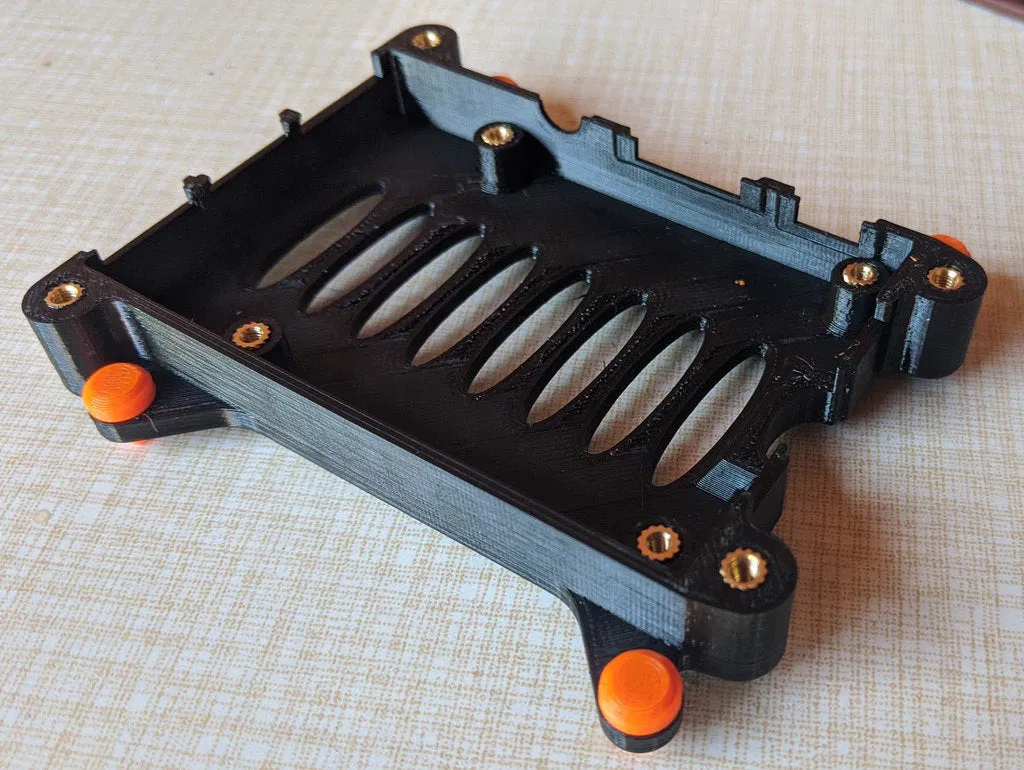

• Ren cấy (cho vỏ và chỗ gắn pi)
• Chân footer tùy chọn

Linh kiện cần thiết

• Raspberry Pi 3 (B/B+)
• Quạt 40x40x10, 5V → Noctua NF-A4x10 5V kèm đế chống rung
• 4x Đế chống rung (Xem quạt)
• 2x Đầu nối Dupont đơn 1P

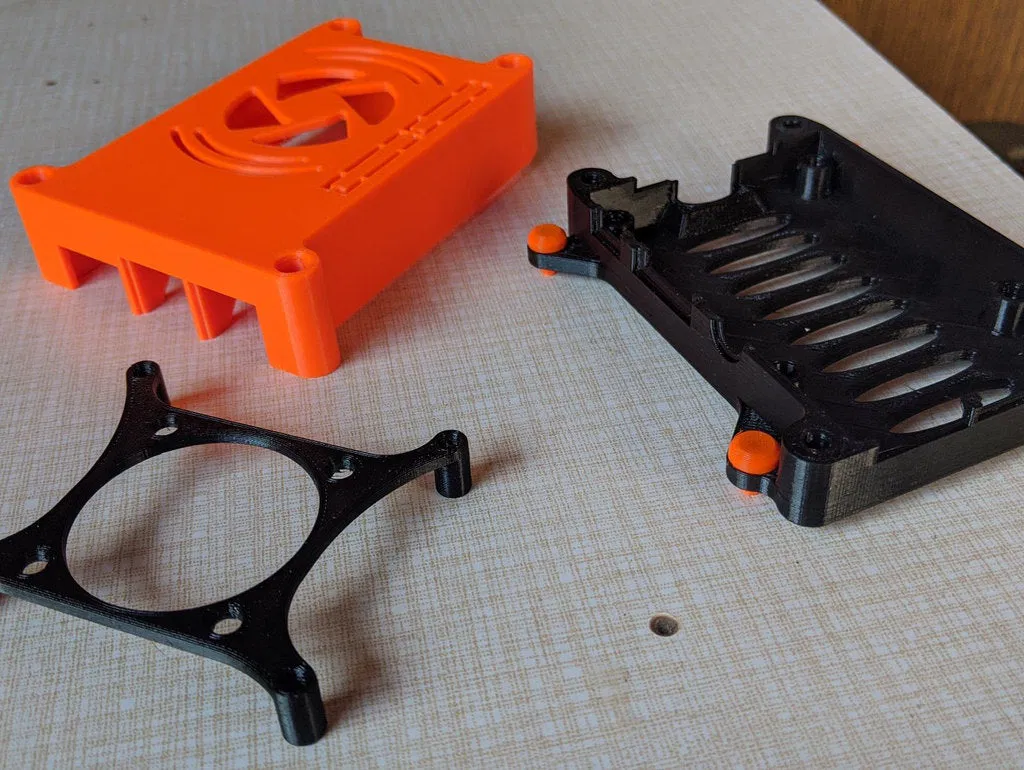

Gắn vỏ

• 4x Ren cấy M3 → Ruthex RX-M3x5.7
• 4x Vít đầu trụ M3 x 16mm

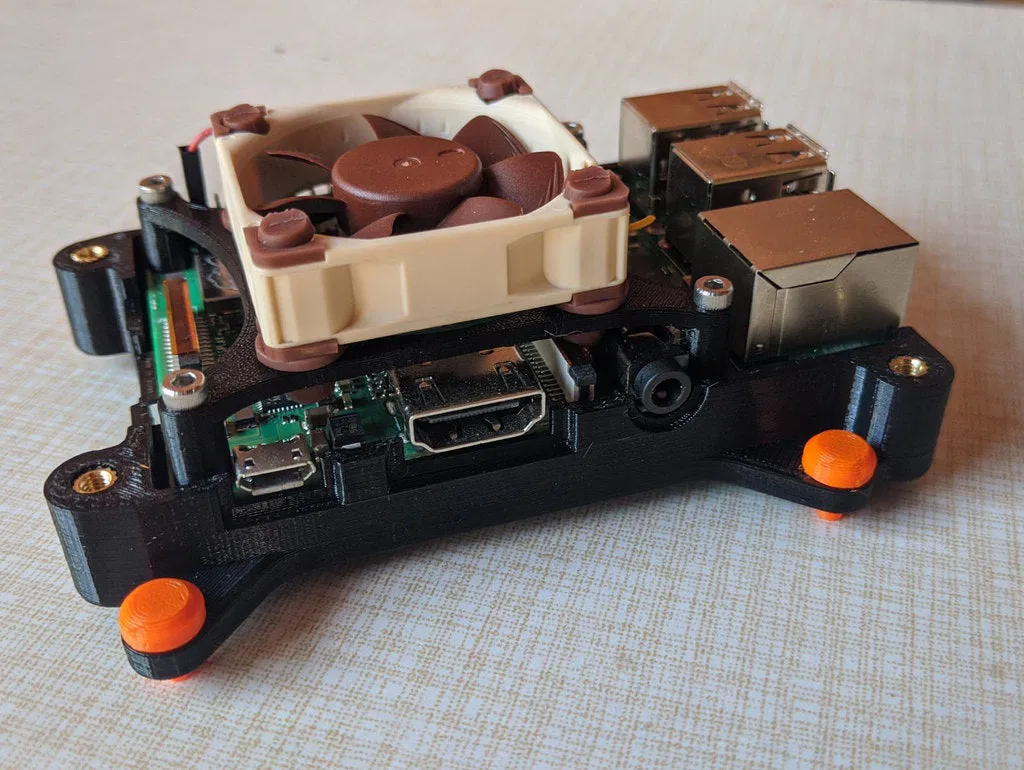

Gắn Raspberry Pi / quạt

• 4x Ren cấy M2.5 → Ruthex RX-M2.5x5.7
• 4x Vít đầu trụ M2.5 x 16mm
  Có thể dùng ren cấy và vít M3 tùy chọn. Lưu ý phải khoan lại lỗ gắn trên Raspberry Pi.

Case này lấy cảm hứng từ thiết kế vỏ Raspberry Pi của 0110-M-P

Hướng dẫn in

Sơ đồ chân GPIO

Dây đỏ quạt (Cực dương)

• Tốc độ quạt 100%: Chân nguồn 5V, ví dụ GPIO 2
• Tốc độ quạt giảm: Chân nguồn 3V3, ví dụ GPIO 1

Dây đen quạt (Cực âm)

• Chân Ground, ví dụ GPIO 6
