Vỏ norns shield
Tui tự thiết kế vỏ cho norns shield vì không có máy cắt laser. Cái vỏ này lấy cảm hứng từ nhiều thiết kế hay ho khác trên diễn đàn, có kèm công thức ráp bộ chi tiết và lưu ý về kích thước nút bấm, núm xoay.
Mô tả
**
Anh em cứ tải file Fusion360 của tui ở cuối [bài blog này](https://ivndbt.com/makes/norns-shield-pt2/norns-shield-pt2.html) về chỉnh sửa thoải mái nha! Nhớ ghi công tui đó nha :) **
**
Tôi thiết kế cái vỏ này là do hồi đó tui hổng có cửa cắt laser mica theo cái kiểu của cái vỏ [gốc từ monome cung cấp](https://github.com/monome/norns-shield) và (tui đoán) được thiết kế bởi [JHC](https://llllllll.co/t/norns-shield-case-designs/30347/224).
Tôi lấy cảm hứng từ mấy cái thiết kế hay ho khác trong [chủ đề diễn đàn lines](https://llllllll.co/t/norns-shield-case-designs/30347), đặc biệt là: JHC như đã nói ở trên cho phần đáy và CarlosUnch cho phần dán nhãn nút bấm/bộ mã hóa.
Công thức ráp bộ: ~ 1x norns shield ~ 1x phần đáy ~ 1x phần nóc ~ 2x miếng đệm A (1,6mm M2,5) ~ 2x miếng đệm B (2,9mm M2,5) ~ 8x ốc M2,5 x 10mm ~ 4x trụ lục giác cái-cái M2,5 dài 15mm ~ 4x trụ lục giác đực-cái M2,5 dài 10mm ~ 4x chân đế cao su Ø10mm (tùy chọn) ~ 1x mica/polycarbonate/kính dày 80x42x2mm (tùy chọn) - dày 3mm cũng được nếu bạn hổng ngại bậc phía sau mặt trước

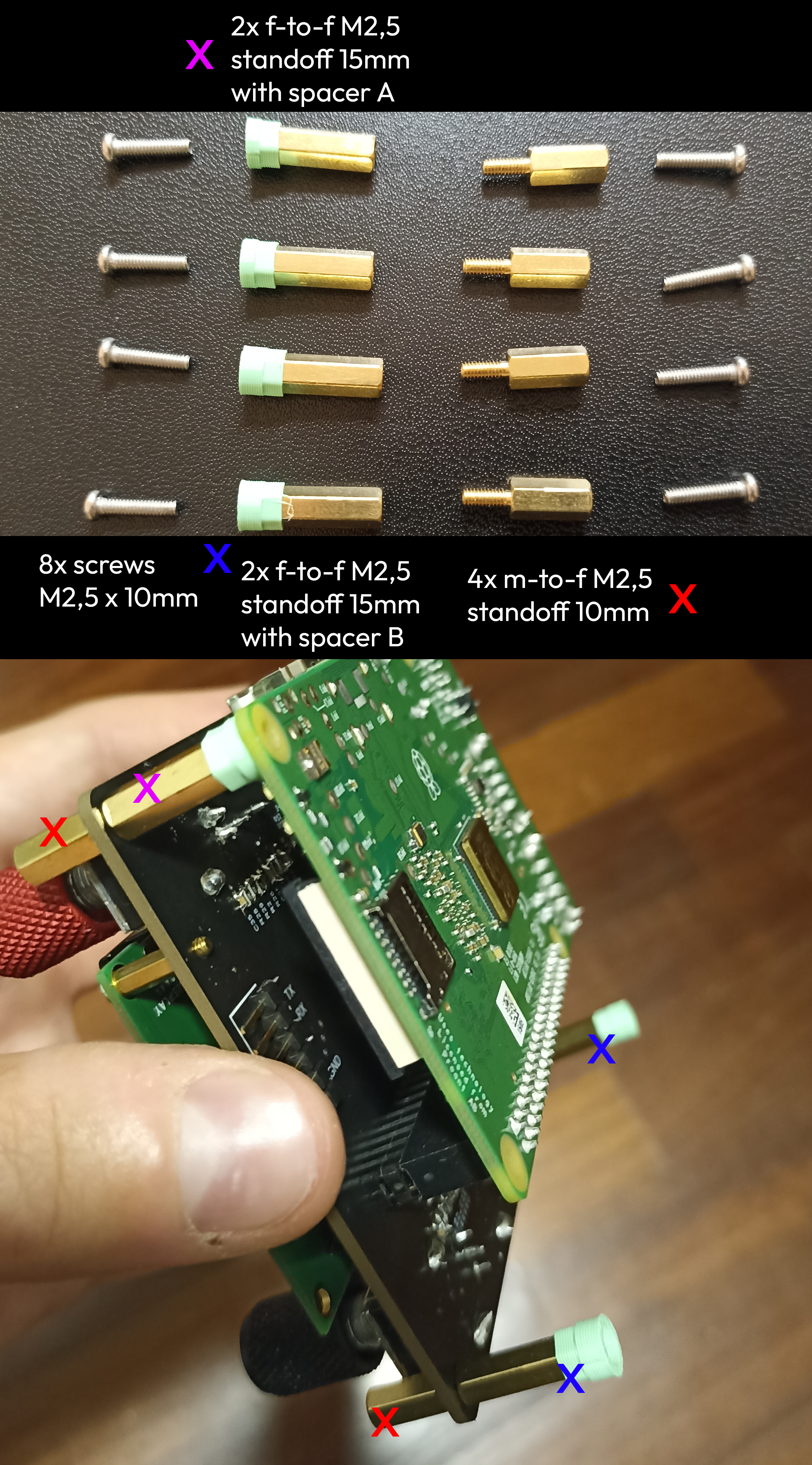

Trong hình có hướng dẫn chỗ đặt mấy cái trụ cho đúng nha. Để dán miếng bảo vệ màn hình polycarbonate tui dùng keo polyurethane FC40. Thiết kế này phù hợp cho nút bấm Ø8mm và núm xoay tối đa Ø14mm.
Để biết câu chuyện đầy đủ, xem nhật ký dự án trên ivndbt.com.
