Trình tạo hộp tùy chỉnh hoàn toàn bằng OpenSCAD

Tạo hộp tùy chỉnh hoàn toàn bằng OpenSCAD

(cập nhật lên phiên bản 1.4 - 24.3.2025)

Đây là một thư viện tính năng cho OpenSCAD, dùng để tạo các hộp cứng cáp có thể in được trong một lần. Nó không được thiết kế cho các hộp có đáy và nắp riêng biệt.

Có hai phiên bản - Tiếng Anh và Tiếng Séc. Mỗi phiên bản nằm trong một tệp zip riêng.

Giải nén tệp zip phù hợp vào một thư mục, mở tệp *.scad trong OpenSCAD, hiển thị Customizer (menu Window → bỏ chọn Hide Customizer) và trải nghiệm thôi :-)

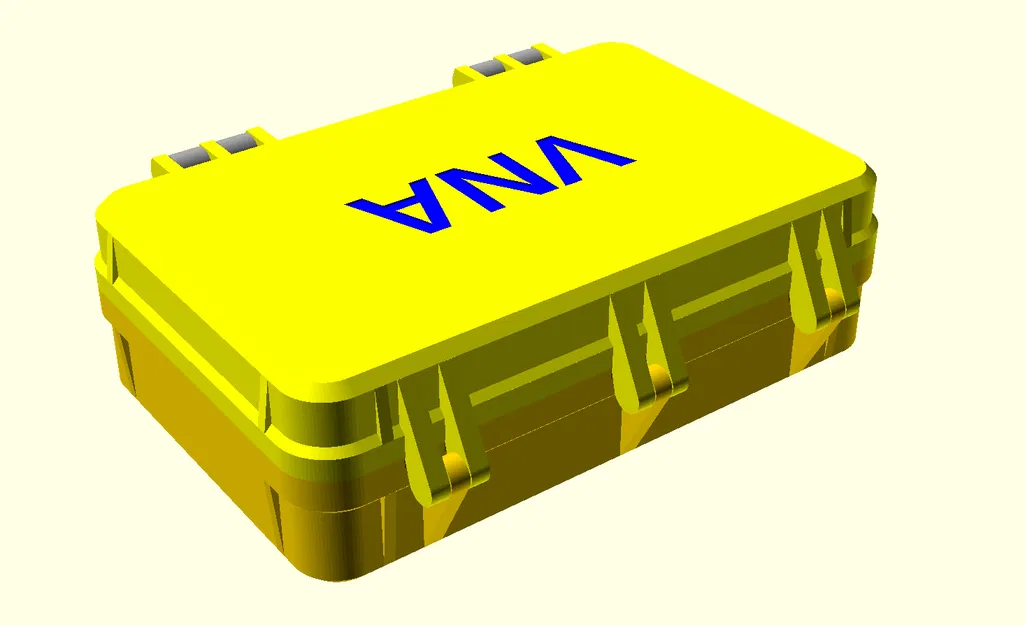

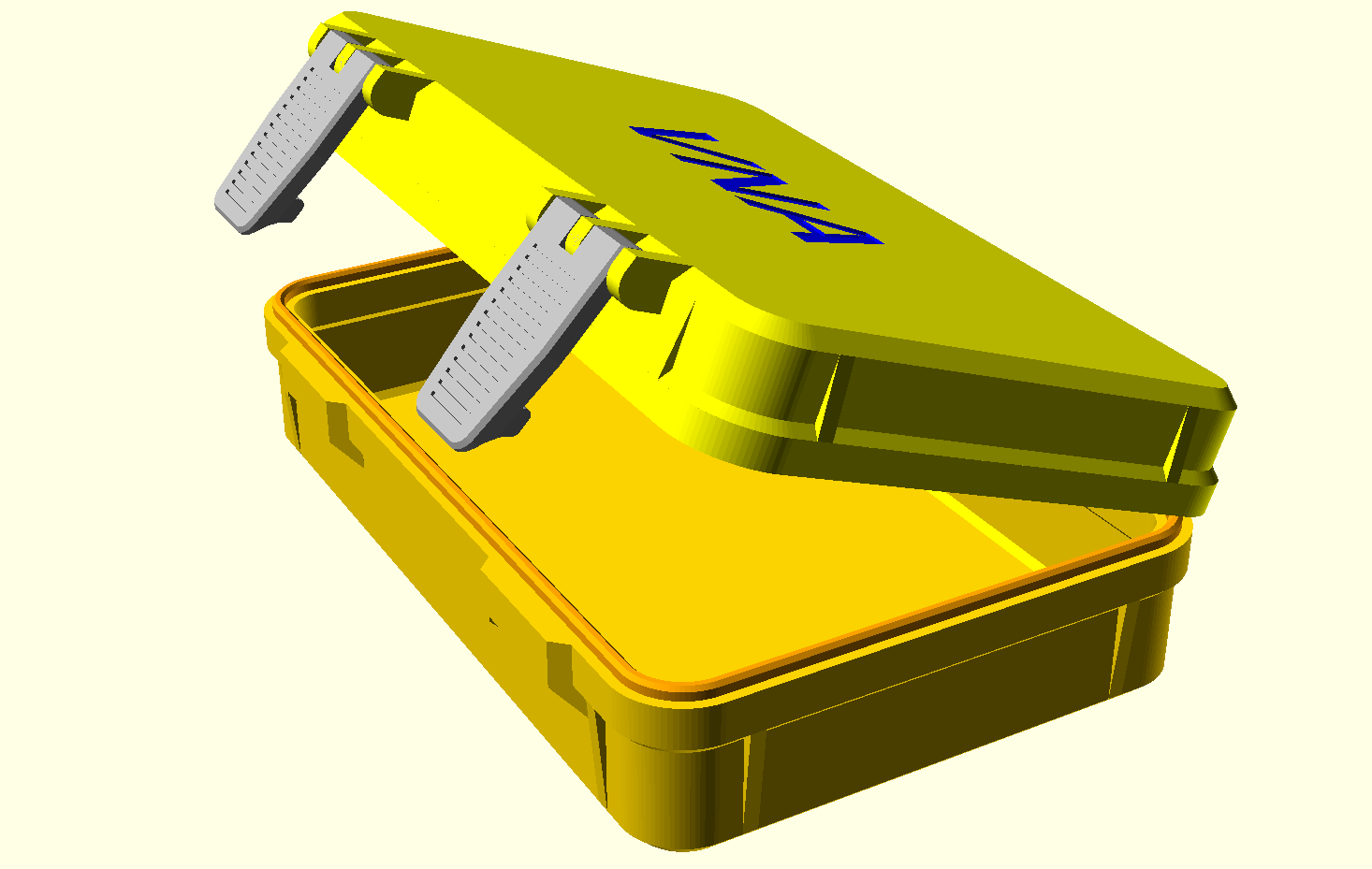

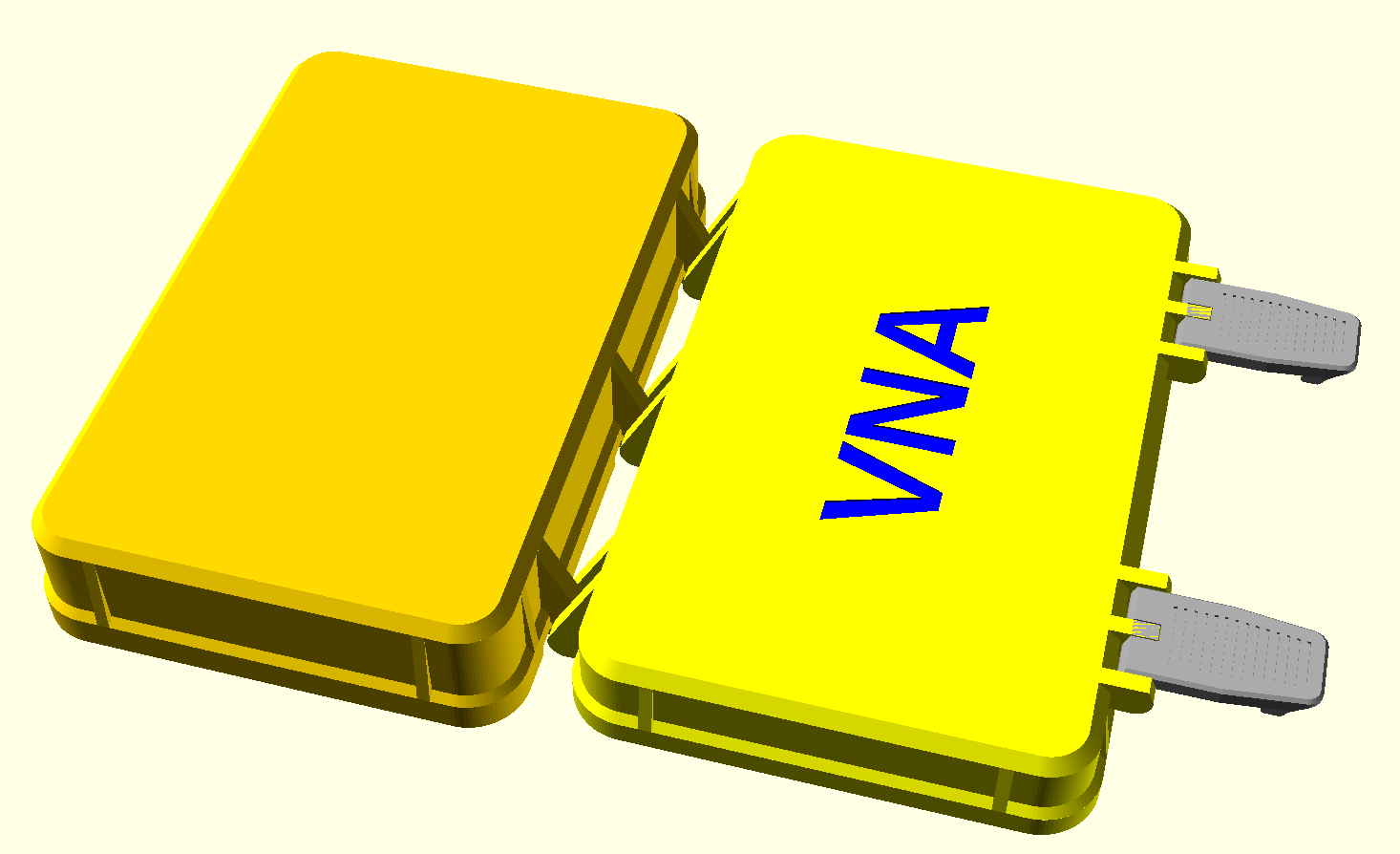

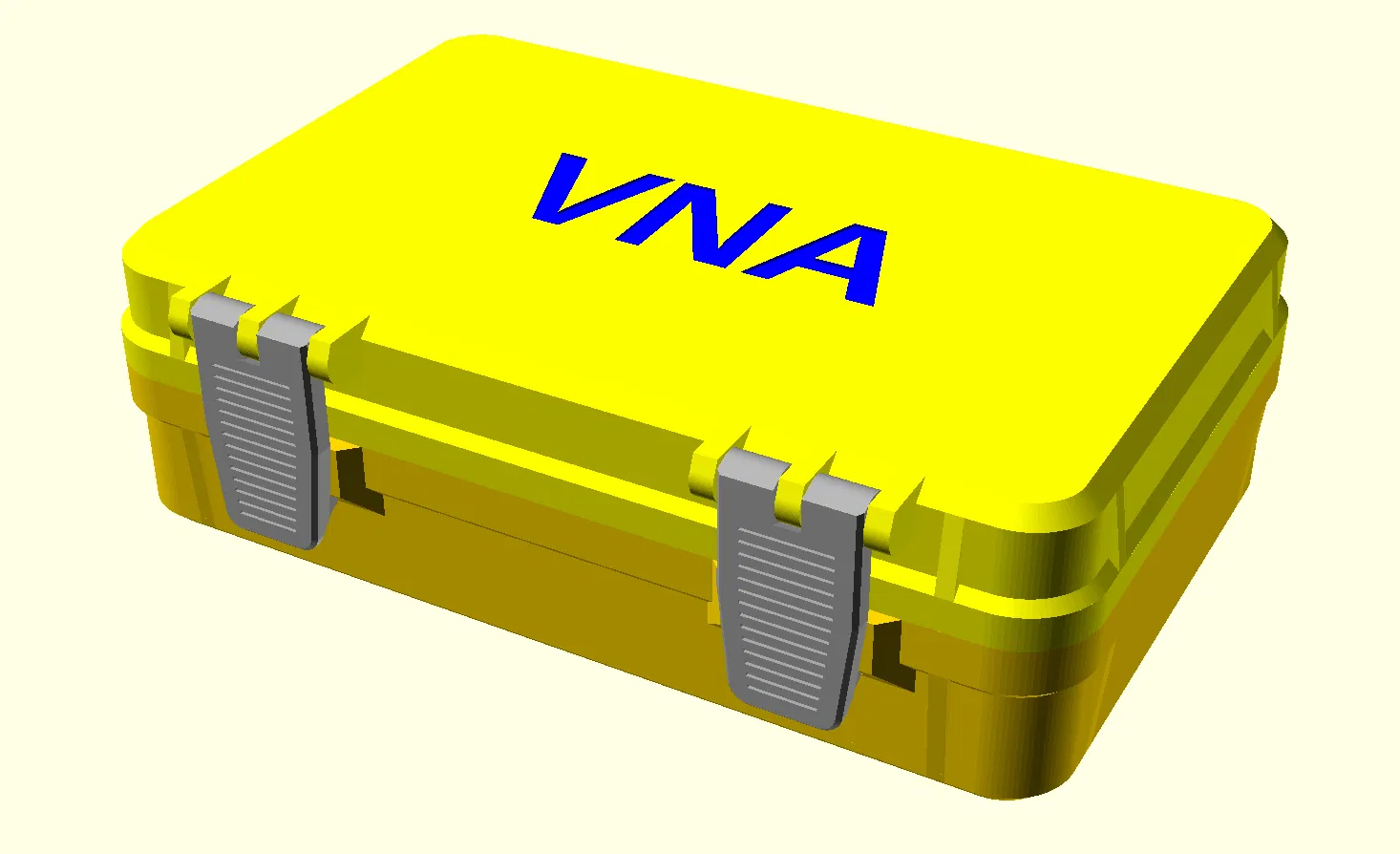

Có một ô combo trong Customizer gần góc trên bên phải, nơi bạn có thể lưu các thiết kế của riêng mình và chuyển đổi giữa chúng rất nhanh. Bạn có thể tìm thấy hai thiết kế demo (hộp) ở đó - “test1” và “VNA” để có ý tưởng rõ hơn.

Tất nhiên, bạn có thể tùy chỉnh chương trình cho phù hợp với nhu cầu của mình.

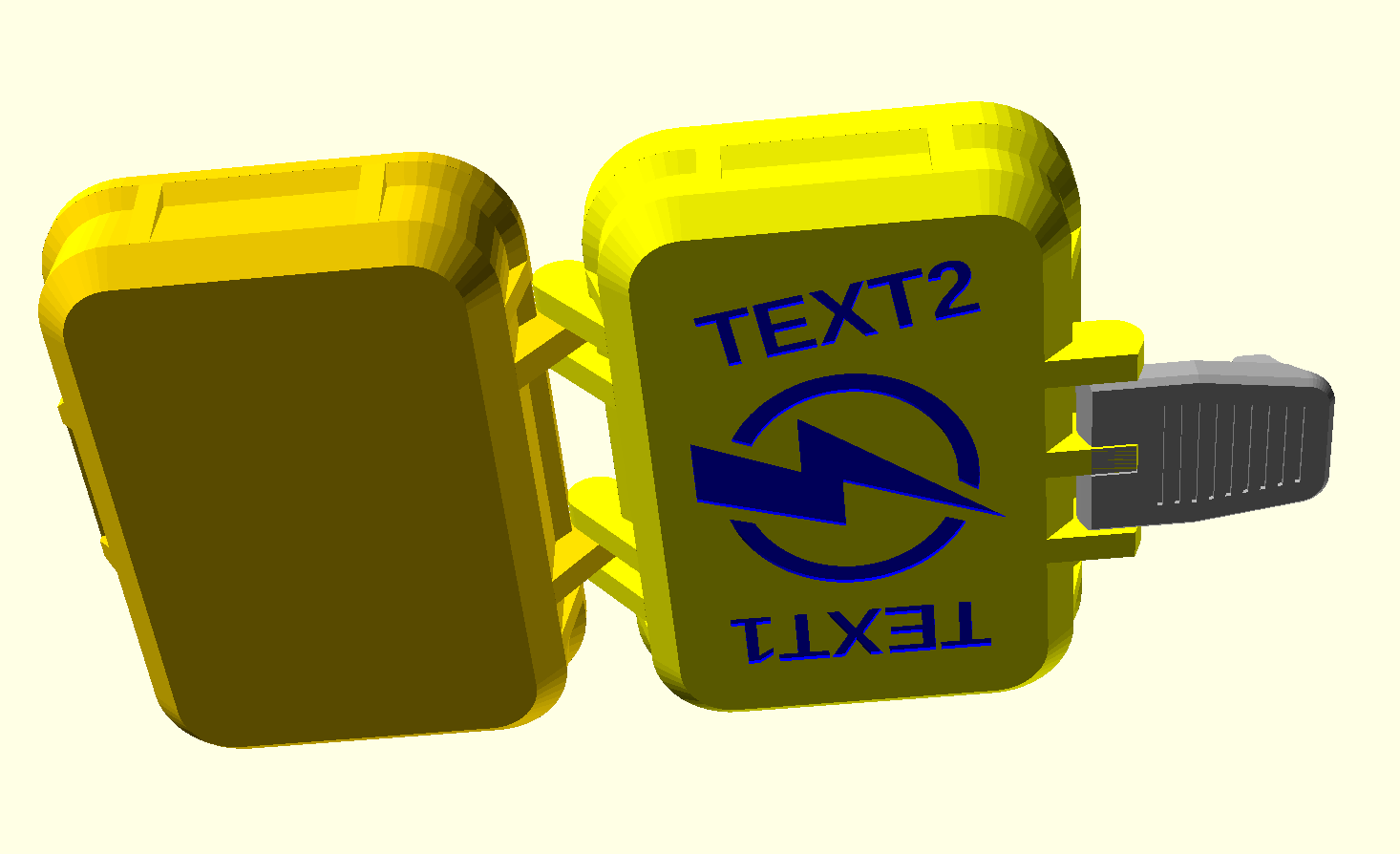

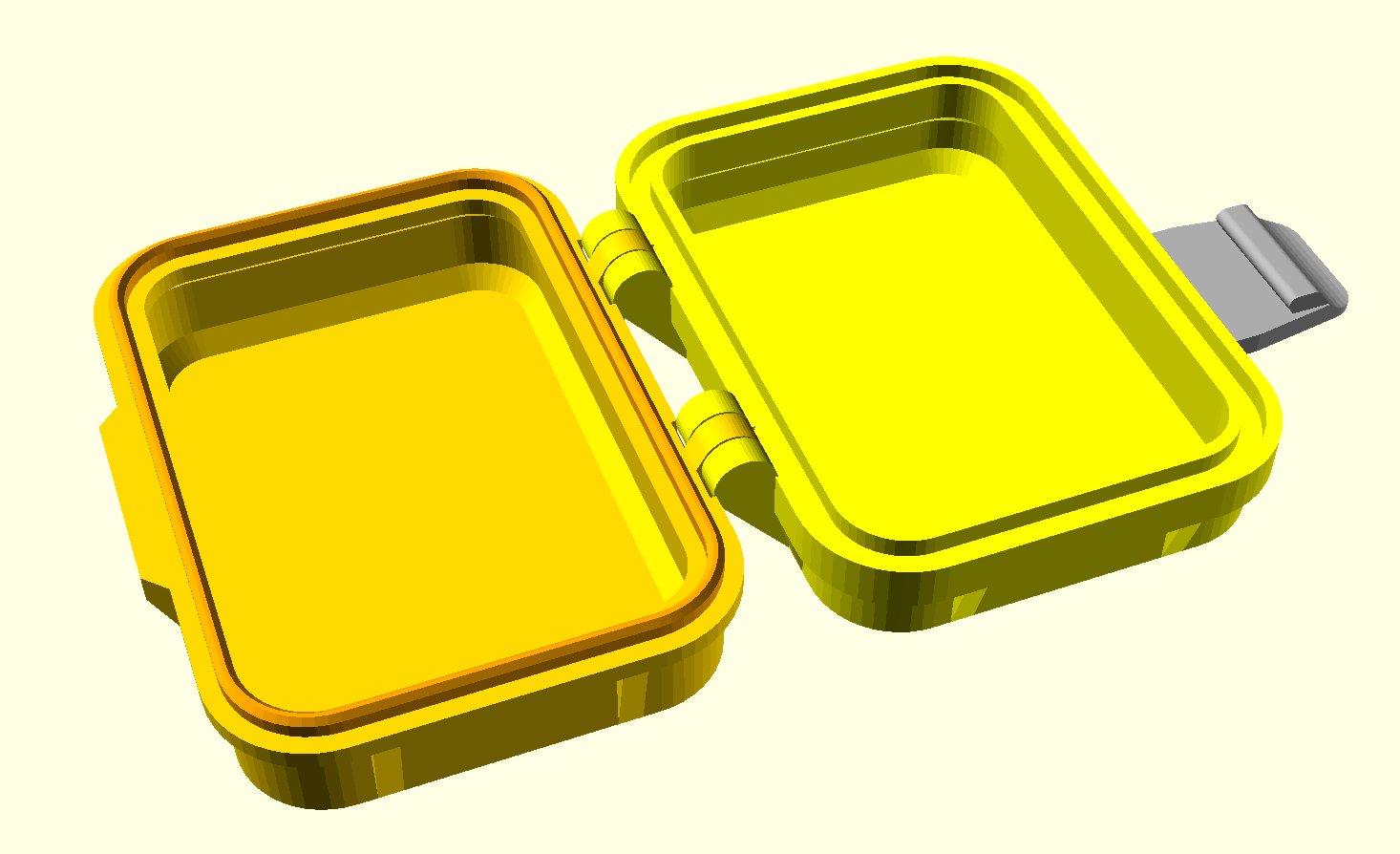

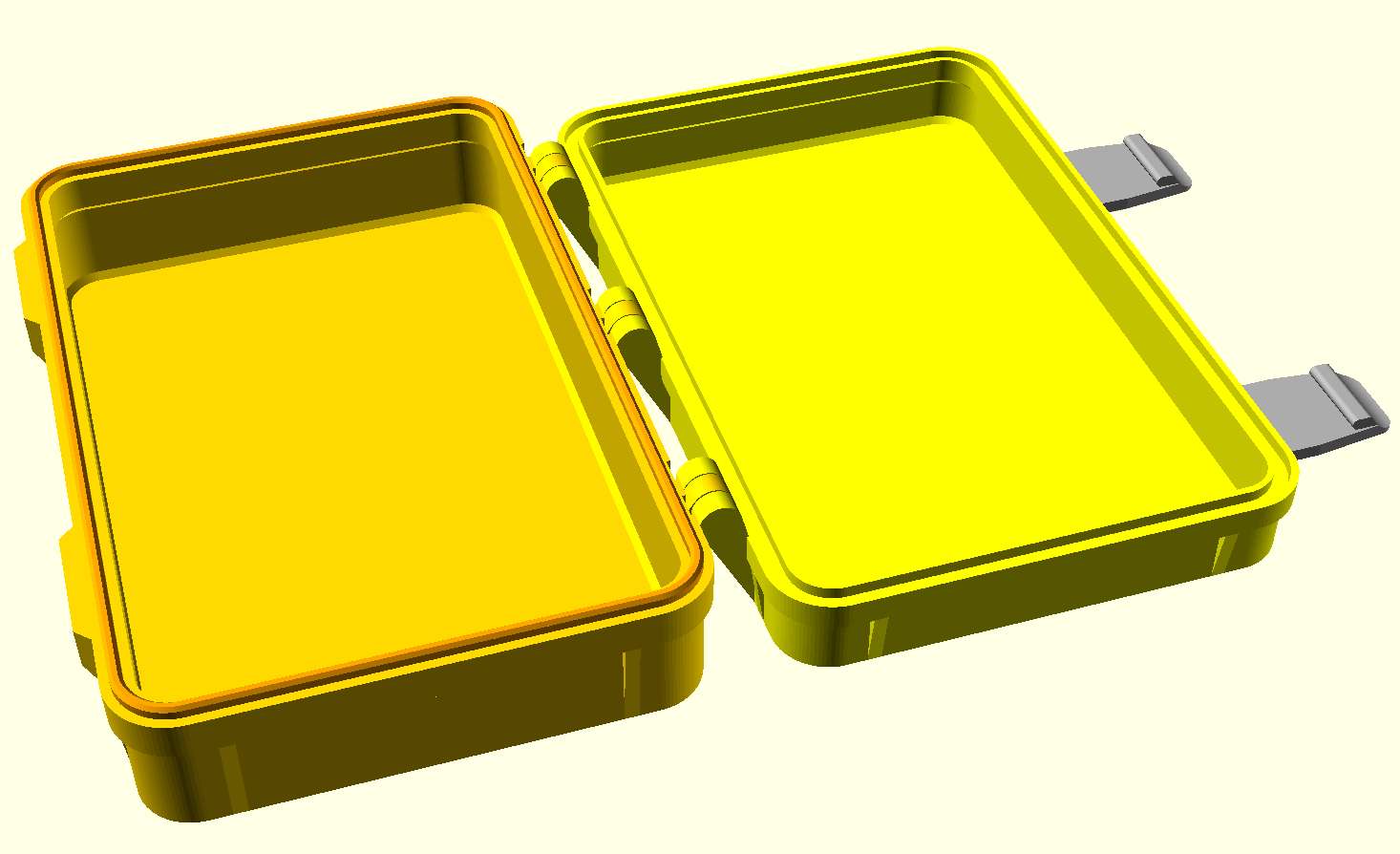

Hộp phải được in ở dạng chưa gấp - đặt xoay nắp 180 độ và xoay chốt khóa 90 độ. Sau đó nhấn F6 để tính toán toàn bộ khối rắn và lưu dưới dạng tệp STL.

Trong phần “generating of resulting solid” (tạo khối rắn kết quả), bạn có thể chọn ô combo “output”. Bạn có thể chọn phần thân kết quả của quá trình tạo - hoặc chỉ hộp không có đồ họa trên nắp, hộp có đồ họa nổi, hoặc chỉ đồ họa cho in đa vật liệu.

Nếu bạn muốn in các bộ phận của hộp bằng các màu khác nhau (cho in đa vật liệu), bạn có thể làm điều đó dễ dàng trong slicer. Ví dụ, bạn có thể in các chốt khóa bằng màu một, sơn phần viền hộp để in bằng màu hai, đồ họa (tệp STL riêng được tạo bởi chương trình) bằng màu ba, v.v.

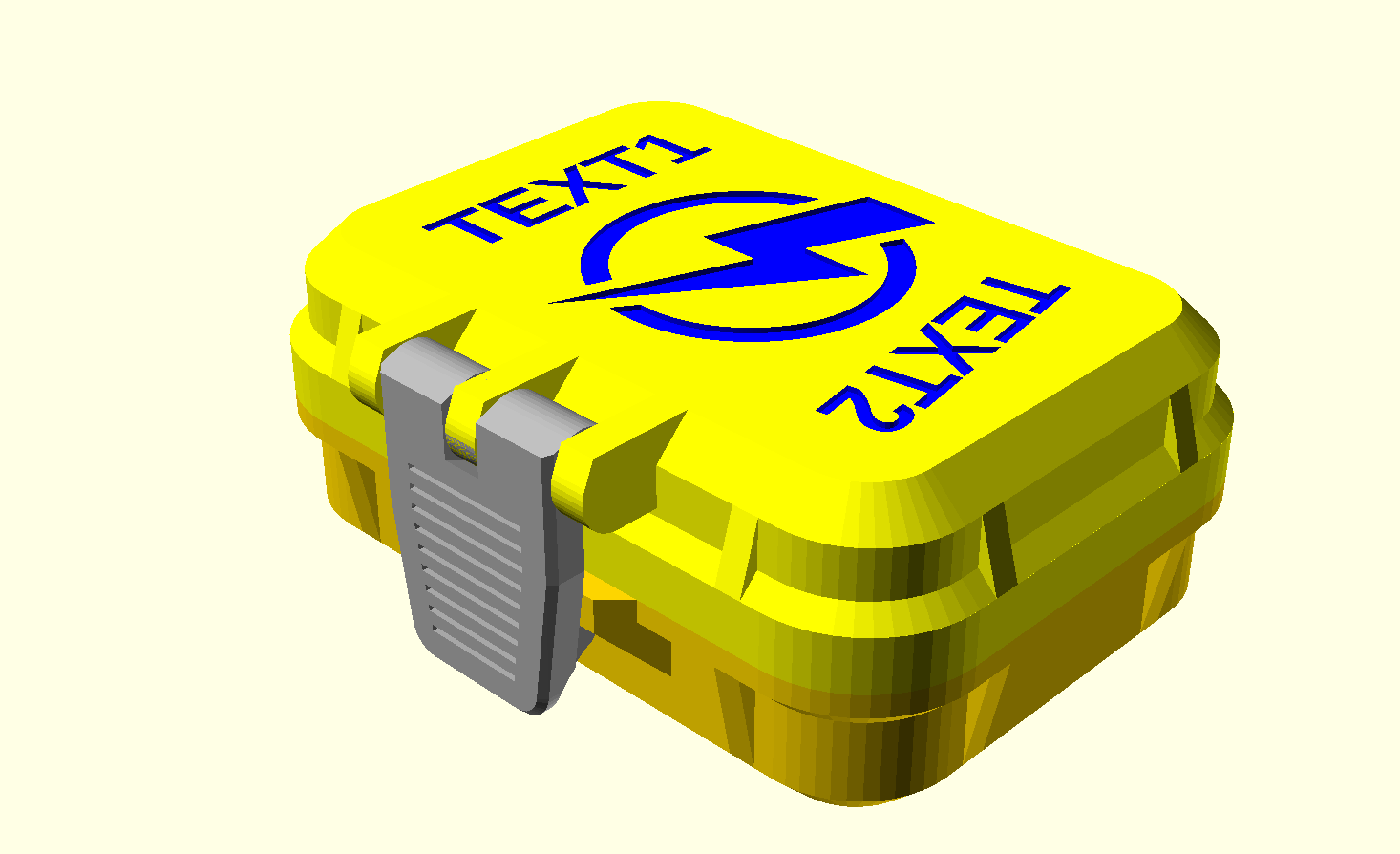

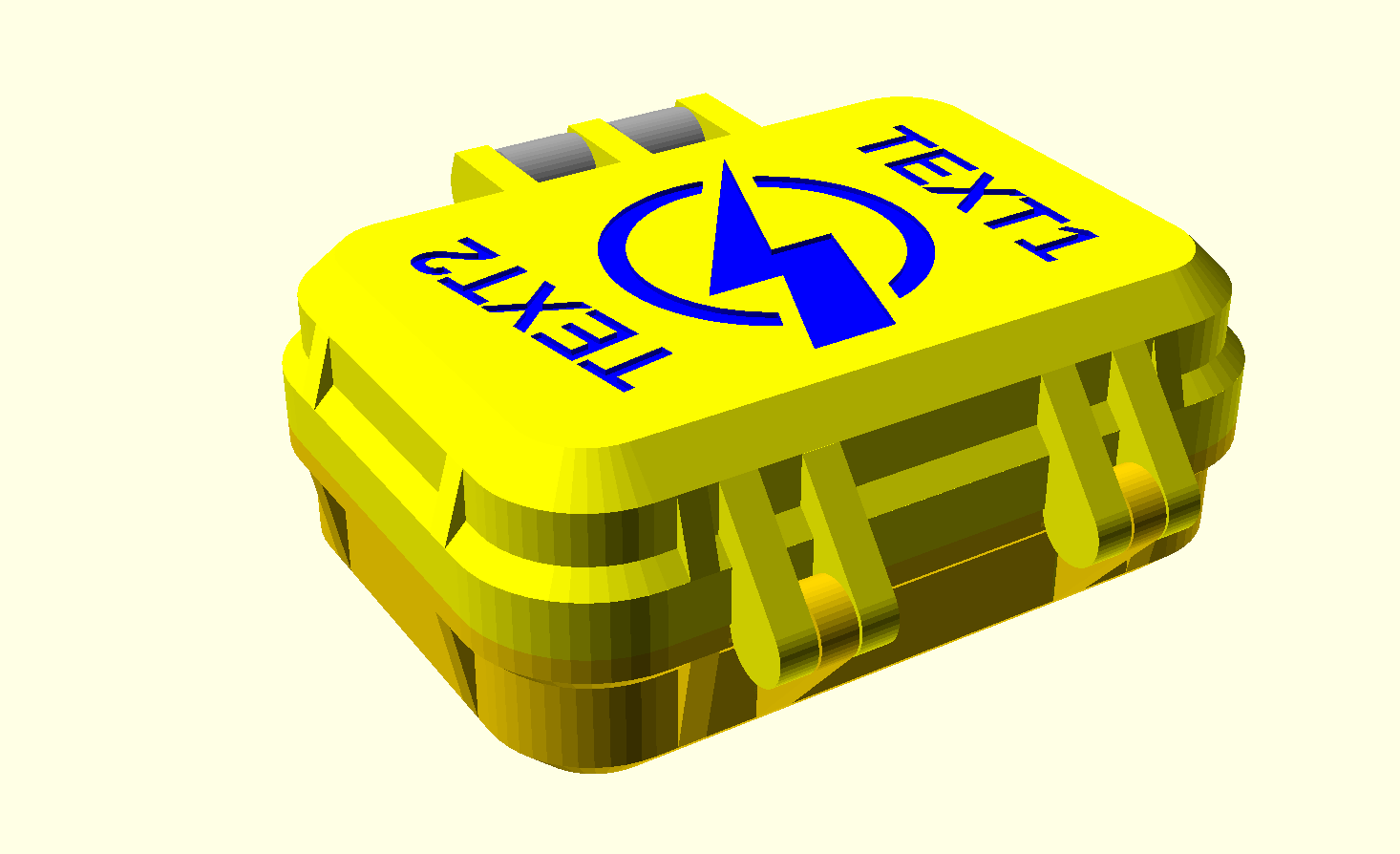

Đồ họa trên nắp bao gồm ba phần - một hình ảnh ở định dạng SVG (trong cùng thư mục với tên tệp đã cho, ví dụ: “logo.svg”) và hai văn bản. Logo đồ họa và cả hai văn bản có thể được co giãn, di chuyển và xoay riêng biệt trên nắp.
