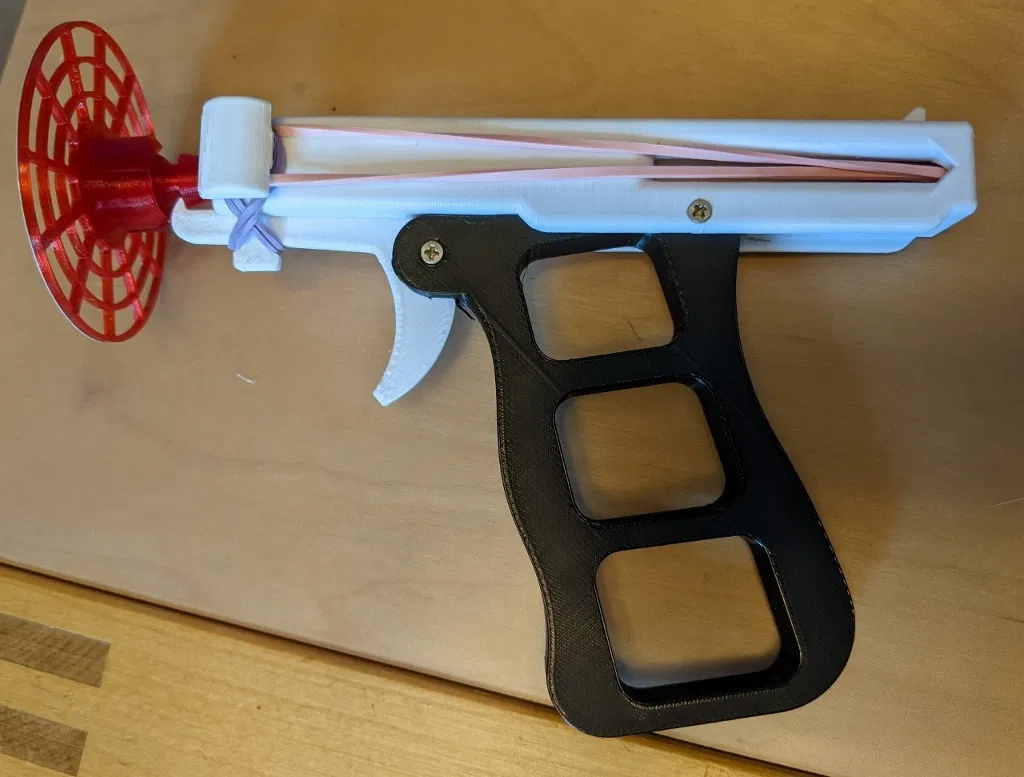

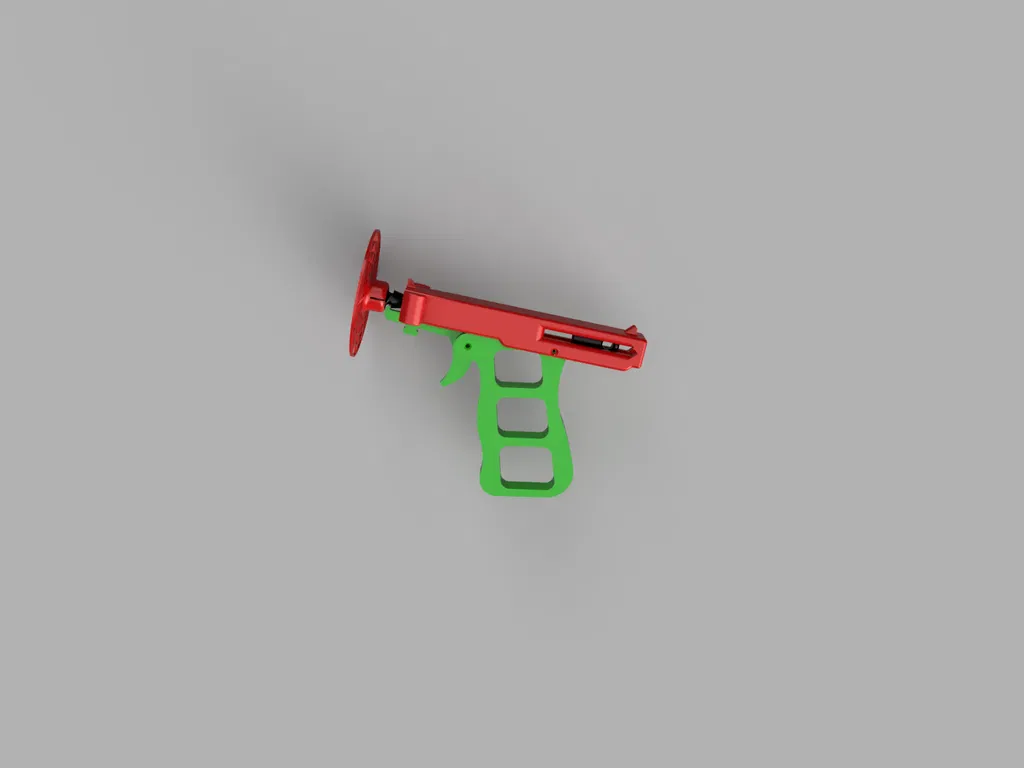

Súng Bắn Ruồi

Tui bị cuốn theo việc chỉnh sửa cái SMooSHER của schlem. Ở thiết kế ban đầu, tui làm gãy mấy cái xiên khi nó bị lệch ở chốt phóng.
Thiết kế này cố định cái chốt và ngăn nó bị lệch.
Tui cũng sửa cái vỉ đập ruồi thành 2 mảnh với thiết kế khớp bi và ổ.
Và gần như mọi thứ khác đều được thay đổi hoặc chỉnh sửa.

In:

Cán súng - Chiều cao lớp 0.28mm & 10% độ đặc ruột, cần có đế đỡ cho khe cò súng.

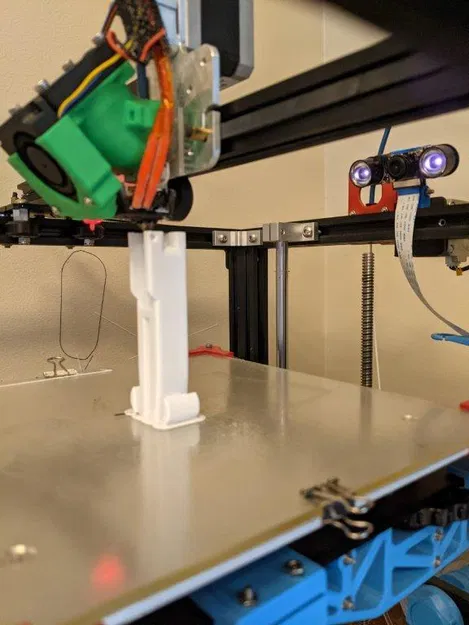

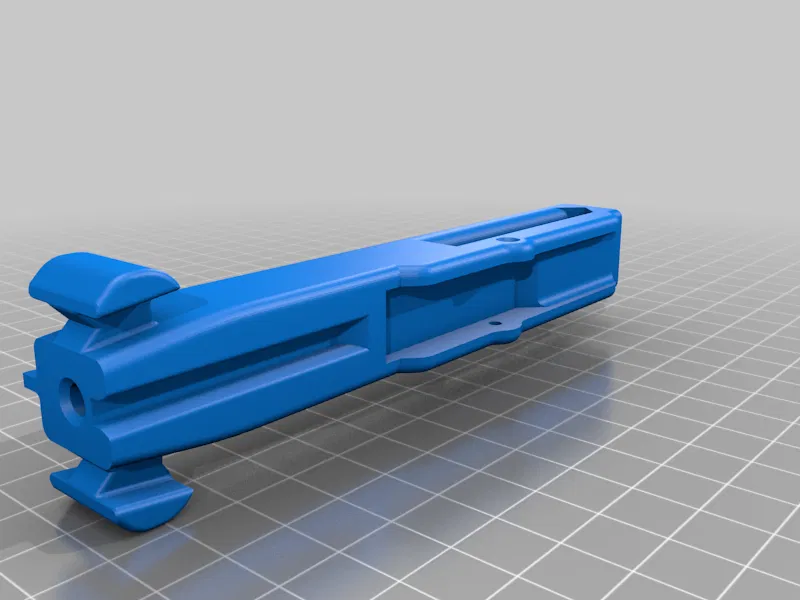

Bộ phóng - Chiều cao lớp 0.28mm & 10% độ đặc ruột, không cần đế đỡ. In đứng trên đầu cò súng. Tui đã dùng viền để chống bung.

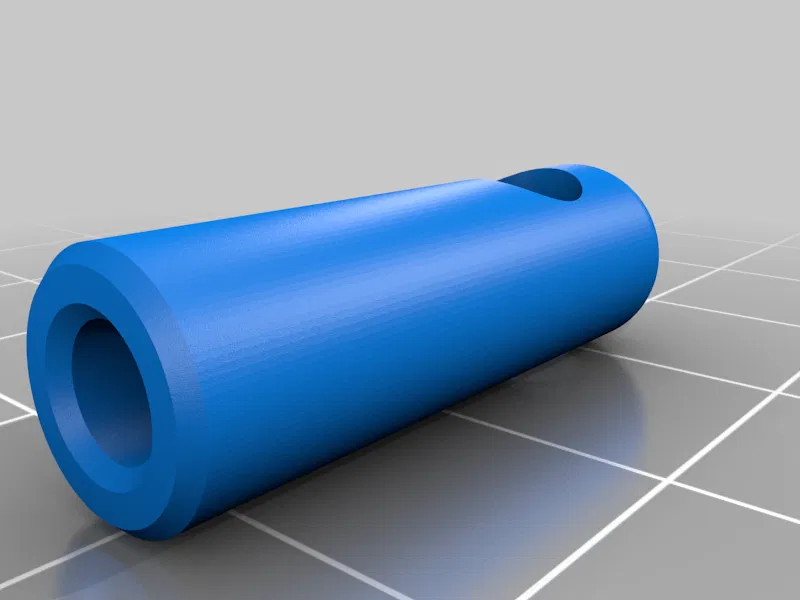

Chốt phóng - Chiều cao lớp 0.20mm & 100% độ đặc ruột, không đế đỡ, in đứng trên đầu.

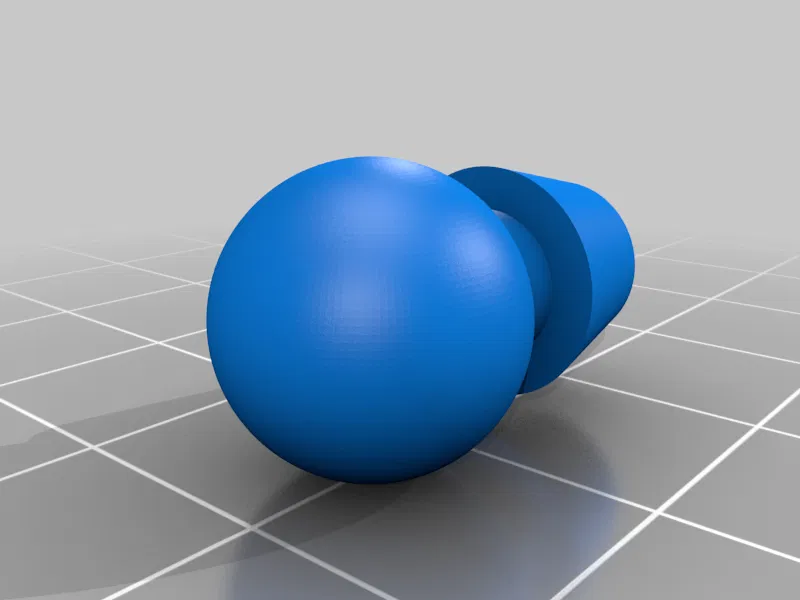

Chốt vỉ đập ruồi - Chiều cao lớp 0.20mm & 100% độ đặc ruột, không đế đỡ, in đứng trên đầu.

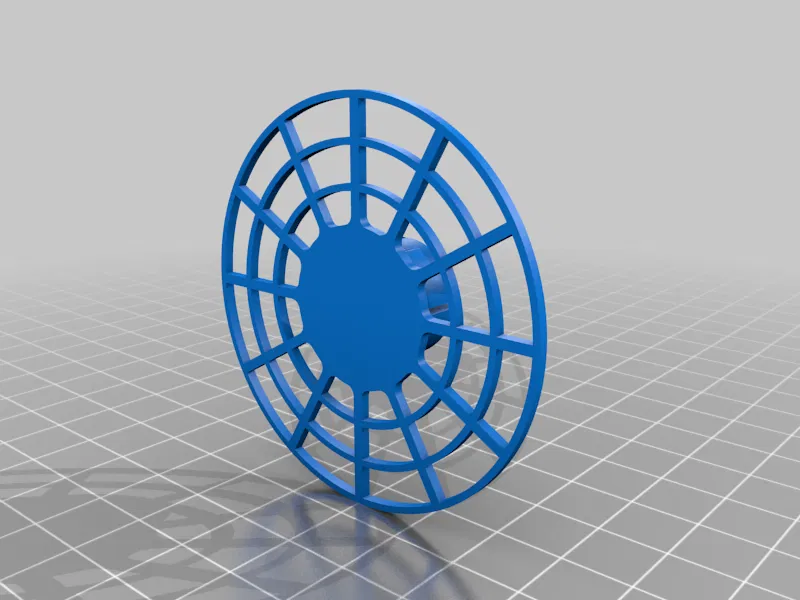

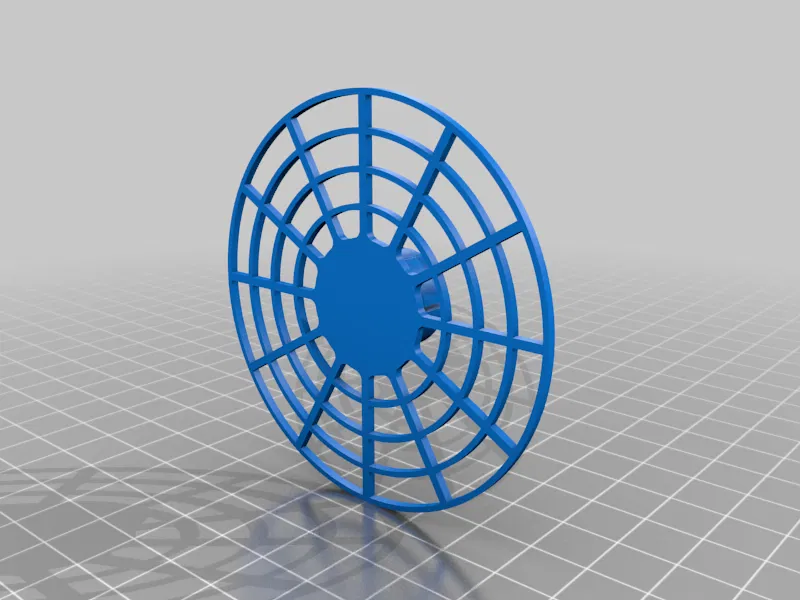

Vỉ đập ruồi - Chiều cao lớp 0.20mm & 100% độ đặc ruột, không đế đỡ. Hai kích cỡ khác nhau, cái nhỏ tui in bằng PETG và cái lớn bằng TPU.

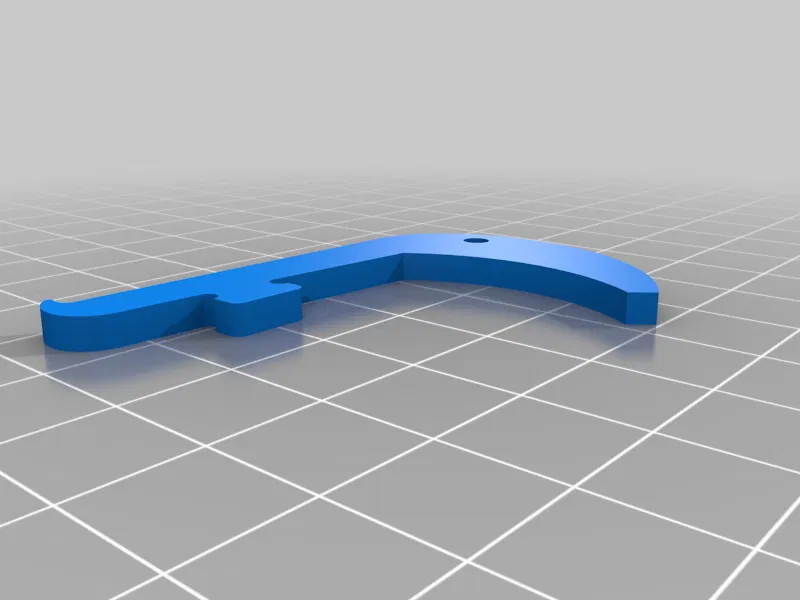

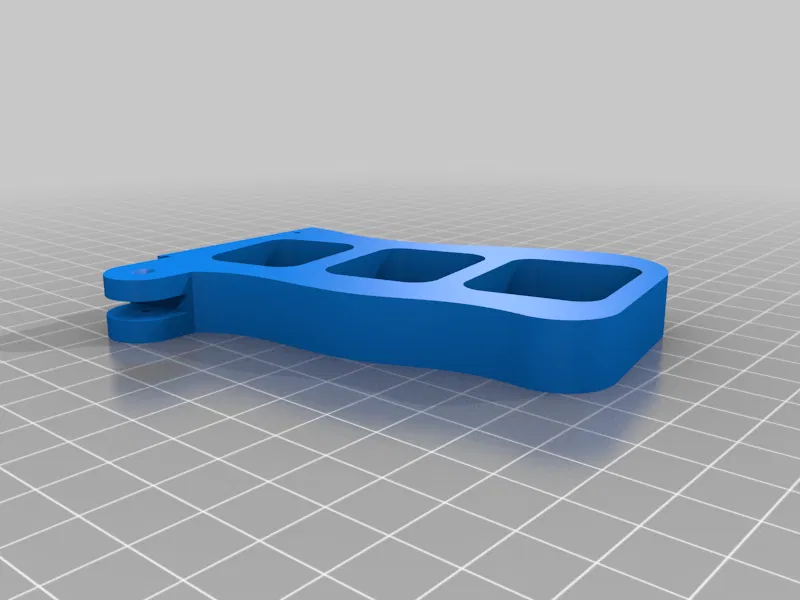

Cò súng - Chiều cao lớp 0.20mm & 100% độ đặc ruột, không đế đỡ.

Lắp ráp:

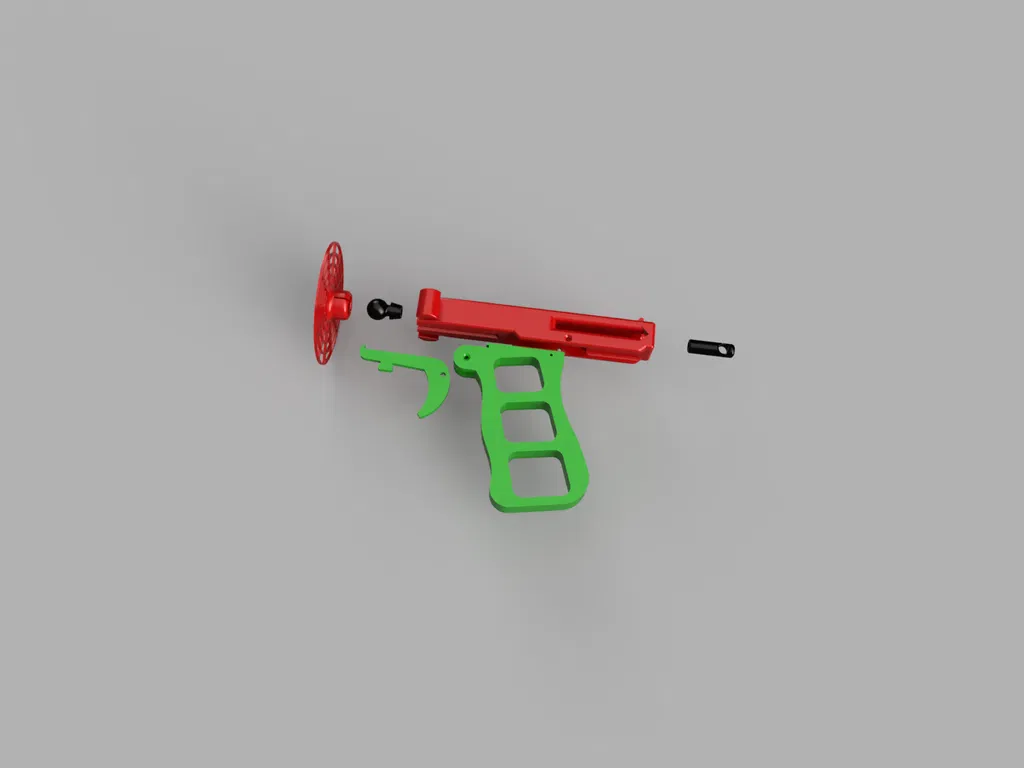

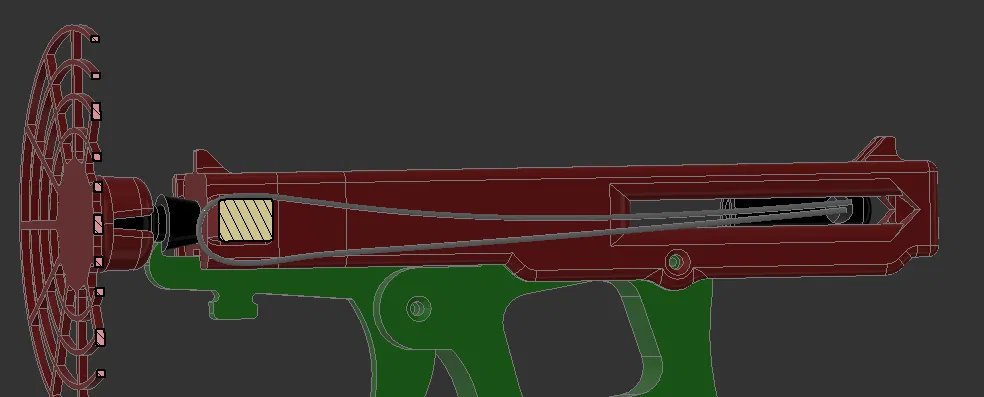

Cán súng khóa vào bộ phóng ở đầu cò súng và cần (2) ốc 2mm (không dùng keo) ở phía sau cán. Cò súng được gắn bằng (1) ốc 2mm.

Khớp bi và ổ có vẻ ngăn vỉ đập ruồi bằng PETG bị gãy. Nó cho phép chuyển động khi va vào vật cứng. Những cái xiên mà tui thiết kế cho nó có đường kính khoảng 3.0mm.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 5

Vỉ nướng:

Không

Đế đỡ:

Có

Độ đặc ruột:

10% và 100%

Nhựa in:

Spool3D PETG

Danh mục: Khác
