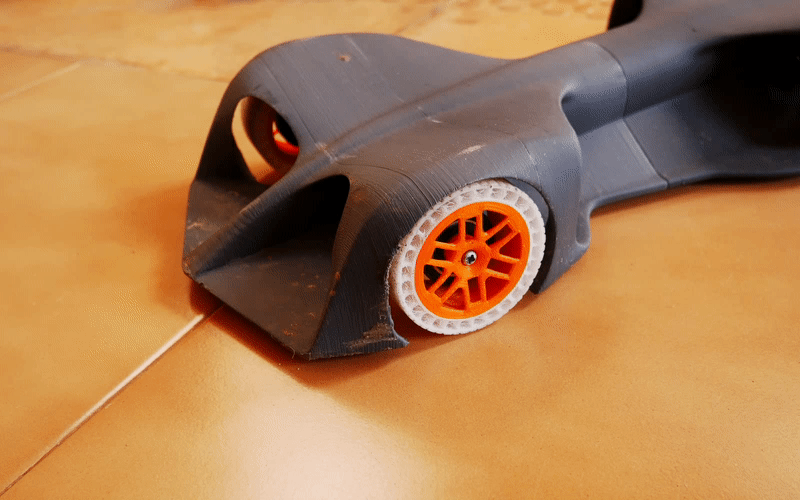

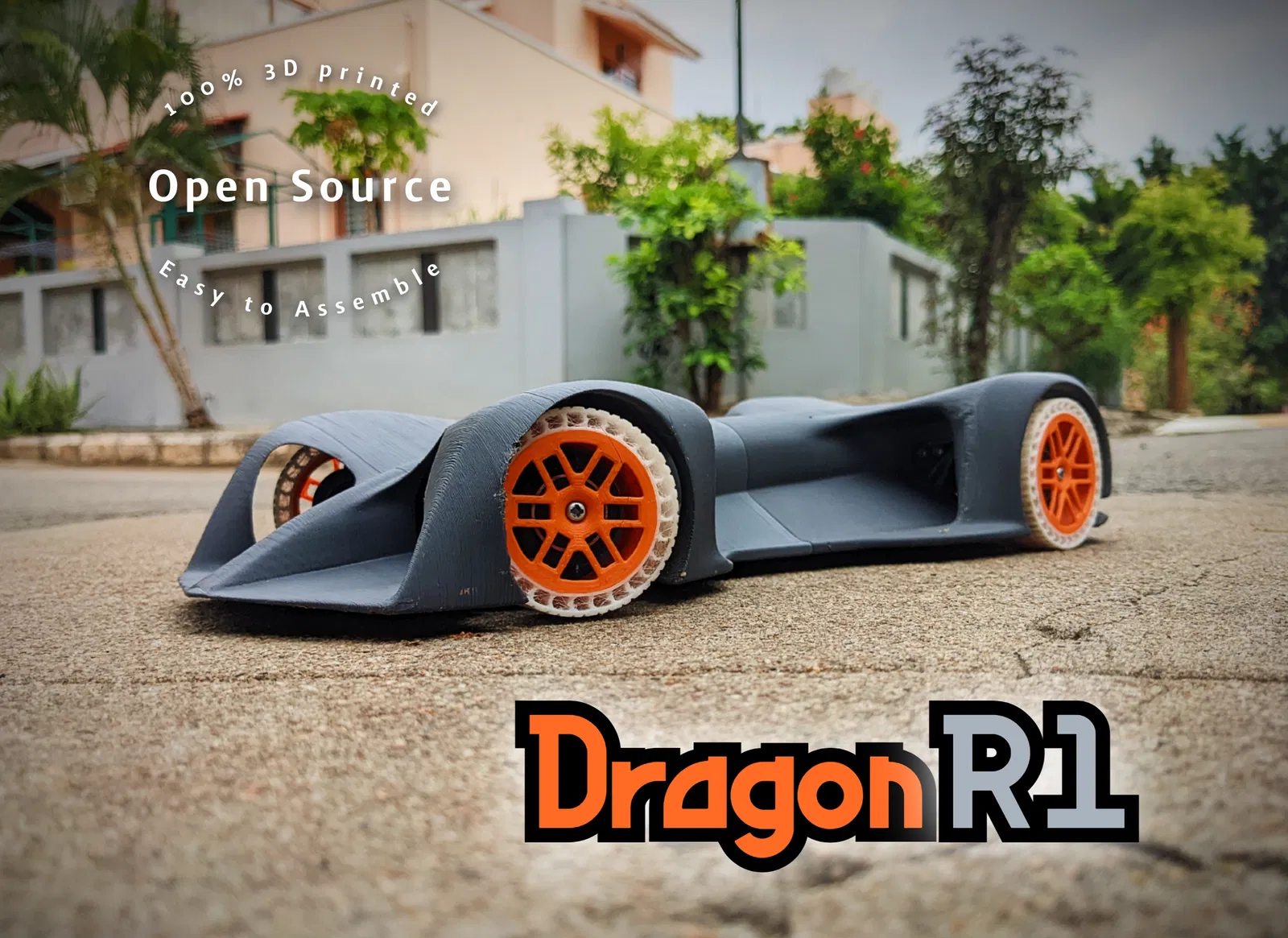

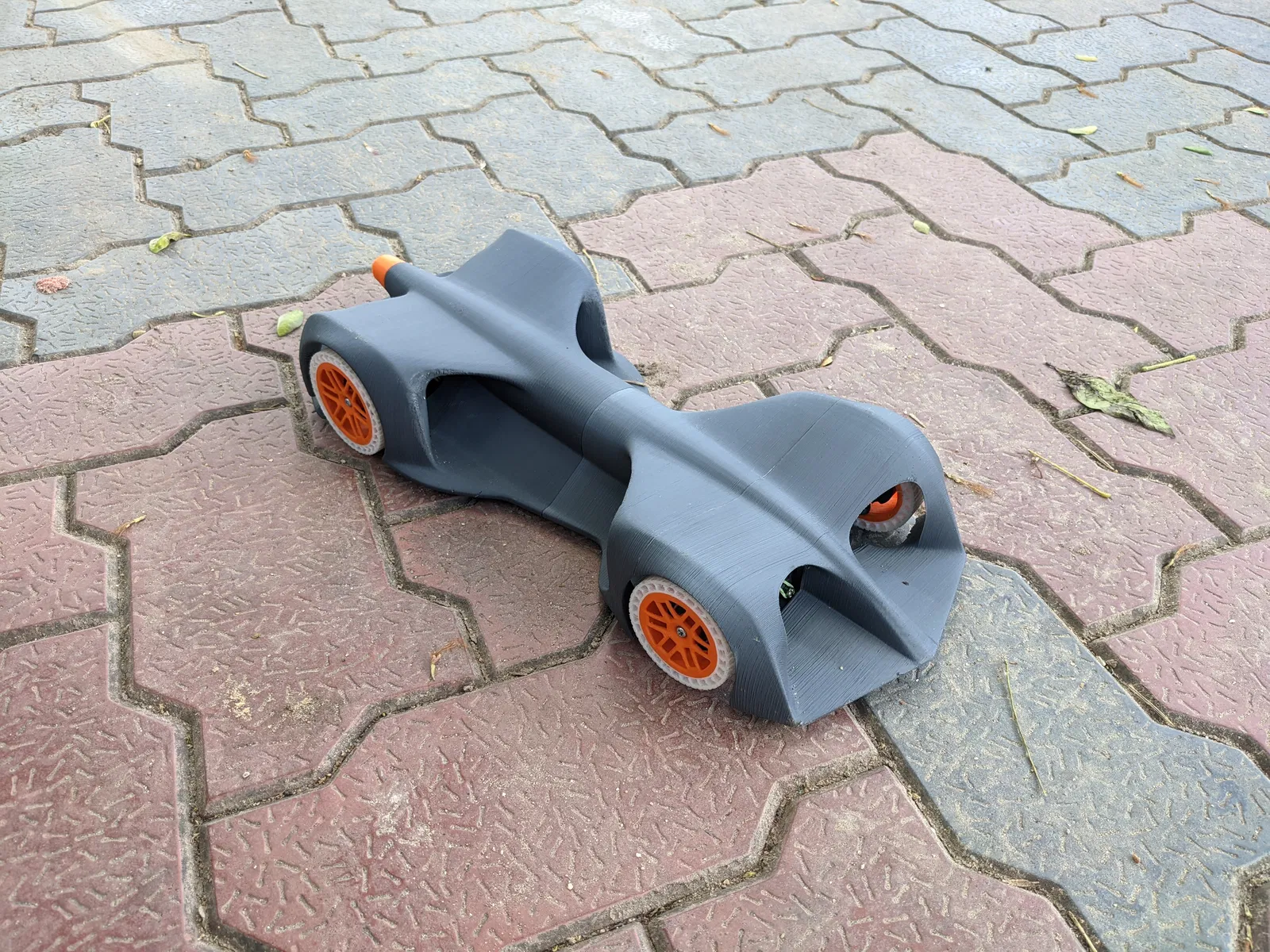

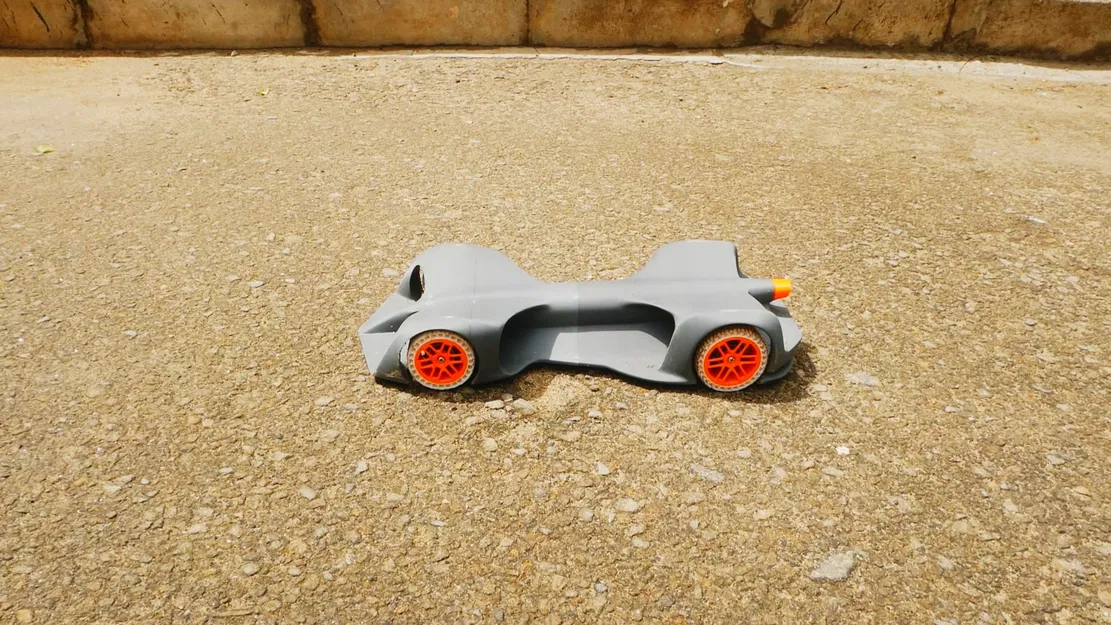

Dragon R1 - Xe RC mã nguồn mở

Các tính năng của xe Open Source này: * Tối đa các bộ phận in 3D

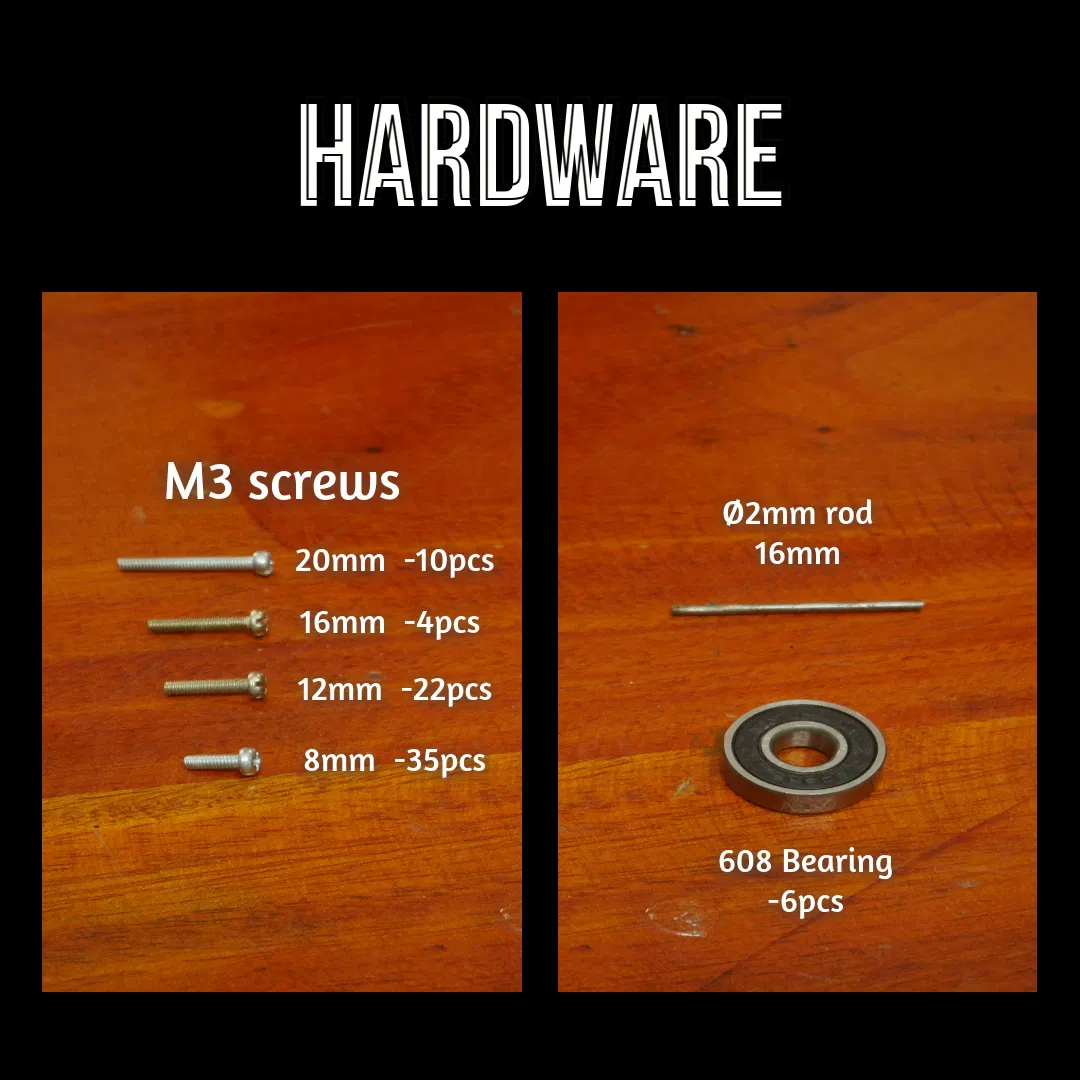

• Phần cứng dễ kiếm
• Lắp ráp đơn giản
• Bảo trì và truy cập pin dễ dàng
• Hệ thống treo tay đòn kép
• Vi sai hở

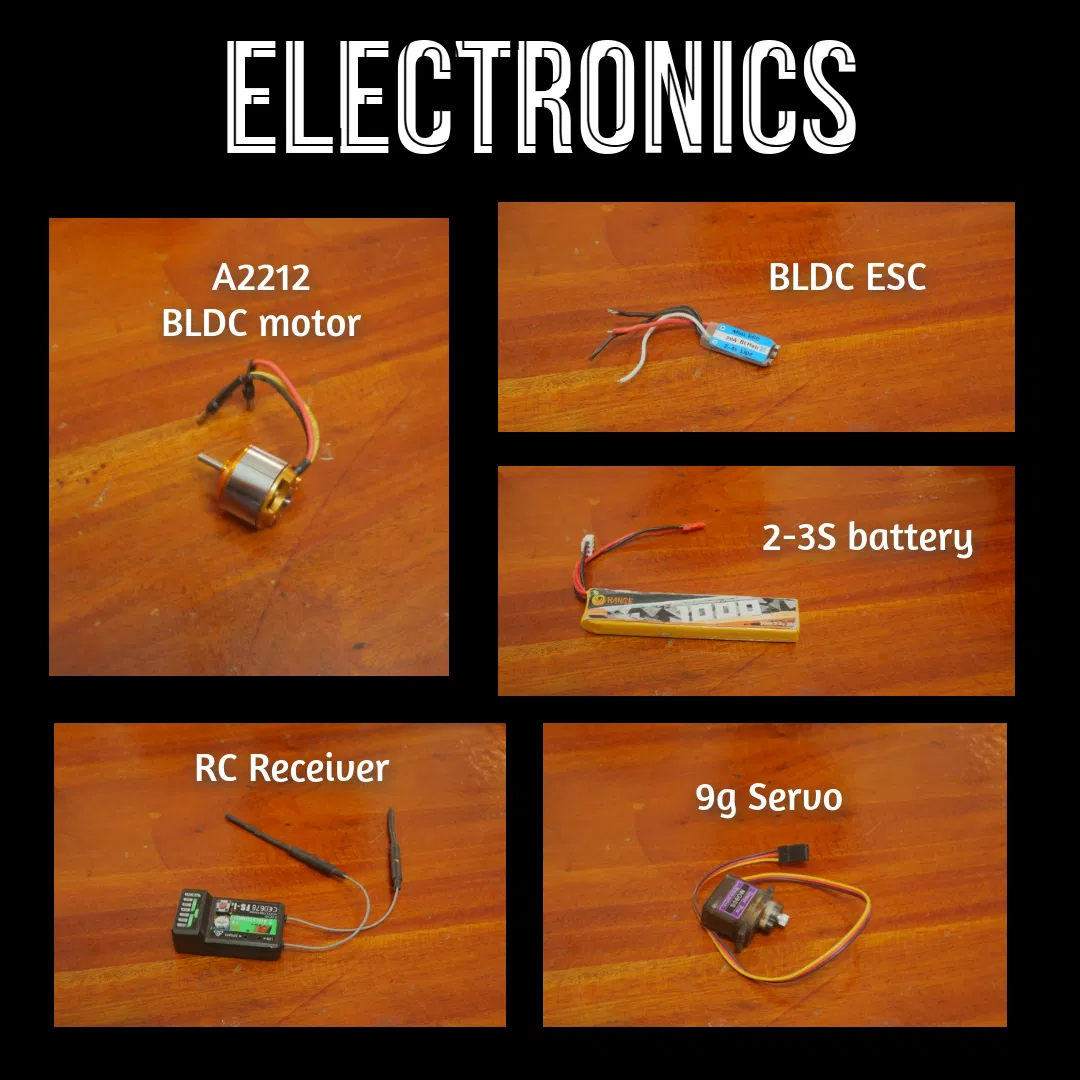

• Truyền động êm ái (sử dụng Blheli ESC)
• Có thể in với máy in kích thước 200mm ### Mô hình tỷ lệ 1/12; * chiều dài: 396mm
• chiều rộng: 164mm
• chiều cao: 71mm ### Sơ đồ đấu dây: P Quá trình lắp ráp được chia thành 3 phần chính: 1) Khung xe phía sau * Trục sau
• Vi sai
• Hệ thống treo sau 2) Khung xe phía trước * Cơ cấu lái
• Hệ thống treo trước 3) Lắp ráp thân xe * Khung gầm đế
• Thân xe Xem thêm tại Instructables Bộ sưu tập Remix: Dragon R1 & Remixes #### Ghi chú cập nhật: Thiết kế đã được cập nhật, nó hơi khác so với những gì được hiển thị trong video. Tham khảo các hình ảnh sau để lắp ráp. Tham gia Discord của chúng tôi ##### Chế độ xem 3D: Chế độ xem 3D Fusion 360 #### Lưu ý: * Cura 5.0 trở lên là trình cắt lớp được đề xuất cho mô hình này. Rafts và Supports thường tốt hơn trong Cura.
• Các tệp 3mf được tạo bằng Cura Slicer. STL cũng được cung cấp cho các trình cắt lớp khác.

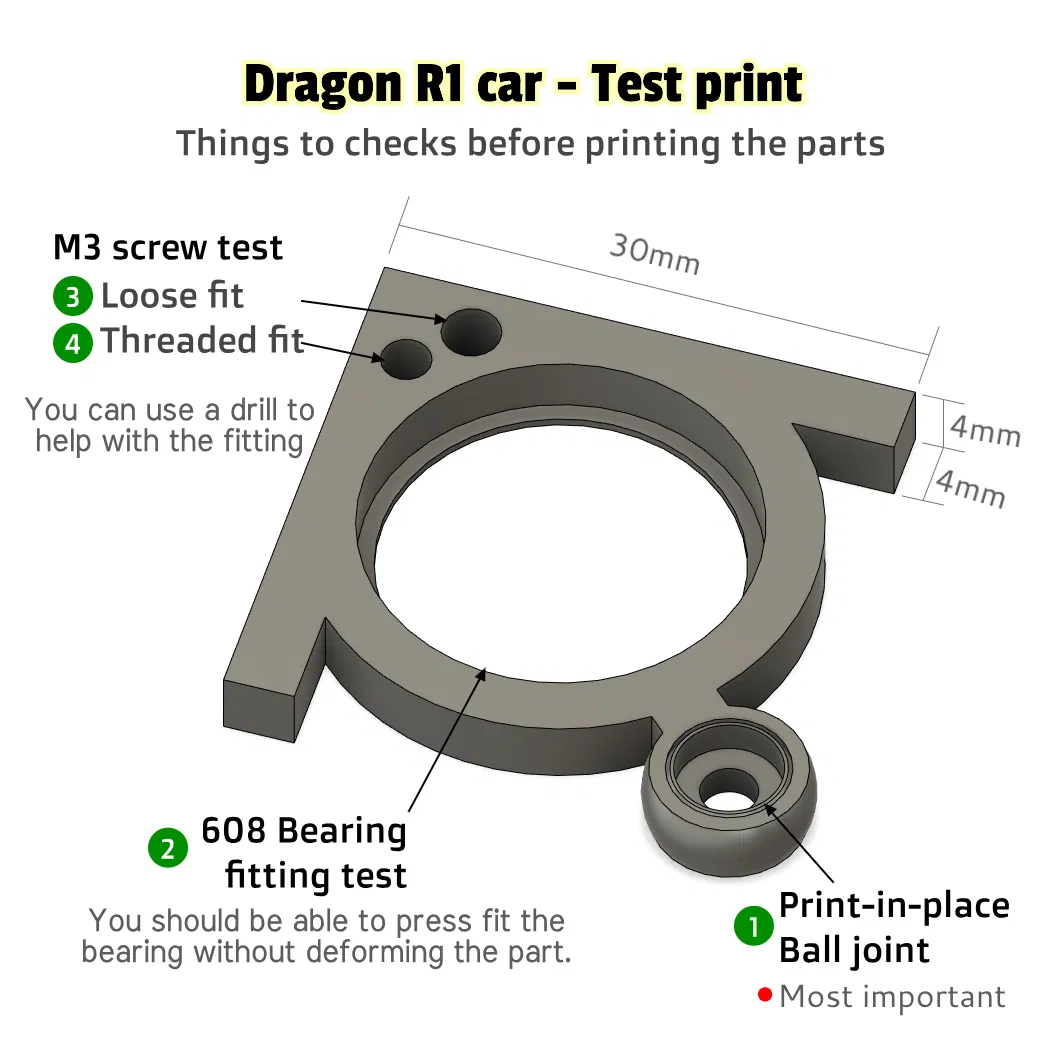

• Thân xe yêu cầu hỗ trợ cây khi sử dụng tùy chọn hỗ trợ "chỉ chạm vào mâm in". Vui lòng kiểm tra bản xem trước khi in. Tốt hơn nên in hai phần riêng biệt. ##### Cài đặt in: Tệp 3MF Cura
